ELITE 14 PRF0098879B - Fläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Elica
Modell	ELITE 14 PRF0098879B
Elanslutning	220-240 V ~ 50 Hz
Lampans effekt	3 W (sockel E14)
Antal hastigheter	3
Typ av fettfilter	Metall, diskmasks- eller handdiskbar
Kolfilter	Valfritt (recirkulationsversion), byts var 4:e månad
Minsta säkerhetsavstånd (elspis)	50 cm
Minsta säkerhetsavstånd (gasspis)	65 cm
Tillgängliga konfigurationer	Utsug (extern evakuering) eller filter (recirkulation)
Underhåll av fettfilter	Månadsrengöring rekommenderas
Byte av lampa	Koppla bort apparaten, låt svalna, byt till en 3W E14-lampa
Installationstyp	Inbyggd i skåp eller på monteringsyta
Material	Rostfritt stål (typiskt)
Skyddsklass	Klass I (jordad)

Vanliga frågor - ELITE 14 PRF0098879B ELICA

Vad är minsta avståndet mellan fläkten och spisen?

Minsta avståndet är 50 cm för elspisar och 65 cm för gas- eller kombispisar. Följ den specifika instruktionen för din spis.

Hur rengör jag fettfiltret?

Det metalliska fettfiltret måste rengöras minst en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskinen på låg temperatur och kort program. Diskmaskintvättning kan missfärga filtret men påverkar inte dess effektivitet.

När måste kolfiltret bytas?

Aktivkolfiltret (recirkulationsversion) måste bytas senast var 4:e månad. Det kan inte rengöras eller återanvändas. Bytestiden beror på användning och regelbunden rengöring av fettfiltret.

Hur byter jag lampan i fläkten?

Koppla först bort apparaten. Se till att lamporna är kalla. Ta bort insugningsgallret, ta bort den trasiga lampan och ersätt med en lampa 3W, sockel E14, 230V (modell DRGSB/C/UB-3/27/1B-230-E14-55). Sätt tillbaka gallret.

Kan jag använda fläkten utan filter?

Nej, fläkten får aldrig användas utan att galler och filter är korrekt monterade. Det kan medföra risk för elstöt eller brand. I filterversionen är kolfiltret nödvändigt för att ta bort lukter.

Hur installerar jag fläkten i utsugsversion?

Fäst en evakueringskanal (ingår inte) på anslutningsflänsen ovanför fläkten. Kanalens diameter ska vara lika med flänsens. Om fläkten är utrustad med kolfilter, ta bort det. Följ lokala bestämmelser.

Hur använder jag fläkten i filterversion?

För recirkulationsversion, installera ett aktivkolfiltersystem (beställs om det inte medföljer). Avfettad och luktborttagen luft återförs till rummet. Se till att kolfiltren är på plats.

Vad gör jag om belysningen inte fungerar?

Kontrollera först att lamporna sitter korrekt i sina hållare. Om problemet kvarstår, kontakta kundtjänst innan du demonterar mer.

Vilka säkerhetsåtgärder ska jag följa?

Koppla alltid bort fläkten före underhåll. Använd arbetshandskar. Flambera inte mat under fläkten. Fritering måste övervakas för att undvika brand. Barn under 8 år får inte rengöra fläkten utan uppsikt.

Är fläkten kompatibel med en extern timer?

Nej, fläkten får inte anslutas till en programmerare, timer eller fjärrstyrningssystem som automatiskt slår på den. Följ elanvisningarna i manualen.

BRUKSANVISNING ELITE 14 PRF0098879B ELICA

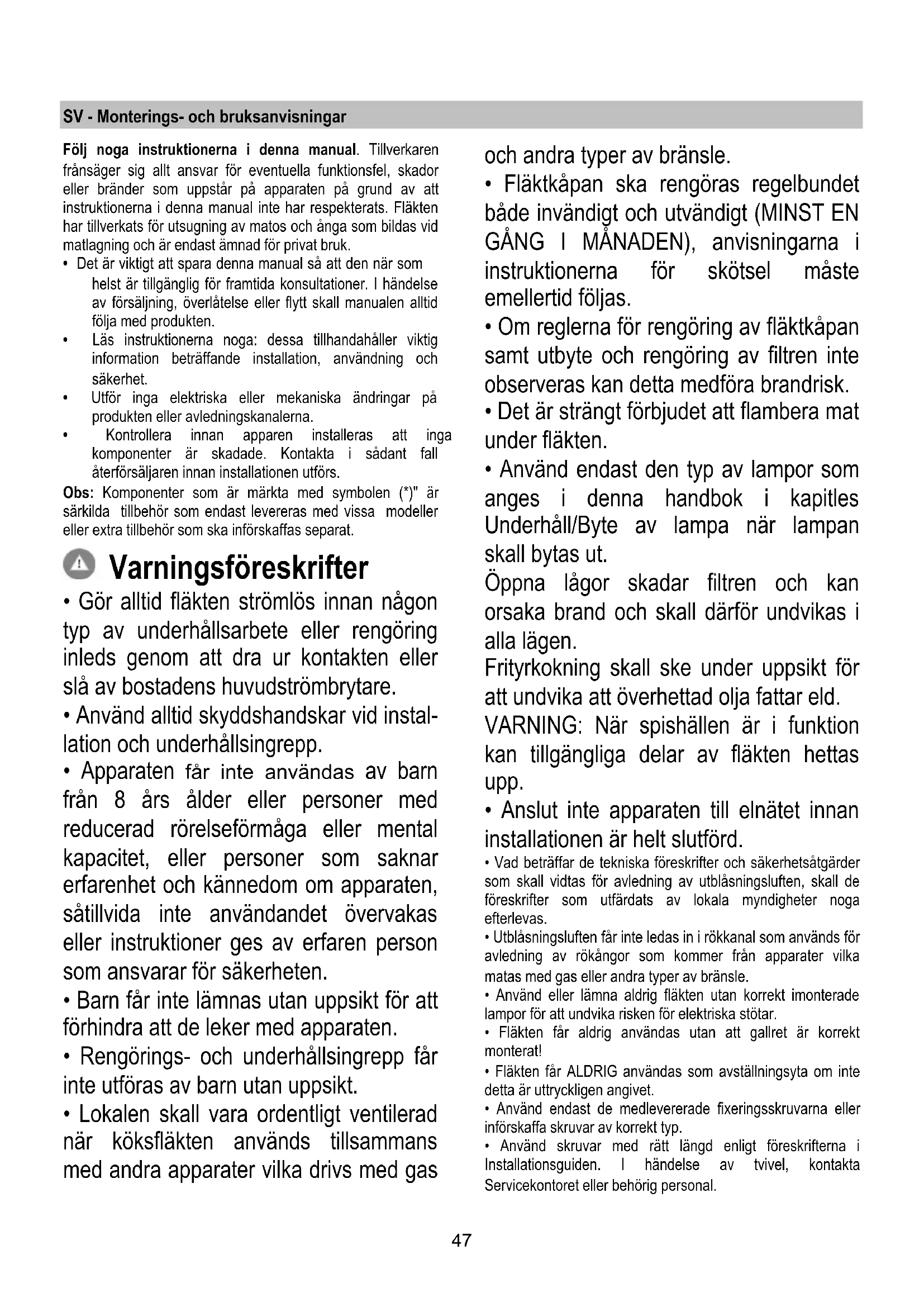

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är markerade med symbolen (★) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas

och andra typer av bränsle.

Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. - Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. - Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. Fläkten får aldrig användas utan att gallret är korrekt monterat! - Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. - Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. - Använd skruvar med rätt längd enligt föreskrifterna i installationsguiden. I händelse av tvivel, kontakta servicekontoret eller behörig personal.

VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten eller i medföljande dokumentation – indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta hastigheten när du börjar att laga mat och låt den vara på några minuter efter att du är färdig. Öka hastigheten bara om det skulle uppstå mycket rök och ånga och använd ökad hastighet bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur. Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

Använd så kort rör som möjligt. Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°). Undvik stora skillnader i rörets tvärsnittsarea.

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas.

Filterrande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas och monteras innan fläkten kan sättas i bruk.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, skall en godkänd tvåpolig strömbrytare installeras som garanterar fullständig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

riangle VARNING!

Kontrollera innan fläktens krets ansluts med nätspänning att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta vår tekniska servicekontor om kabeln skadats.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen. Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se även den härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportsäl), avlägsna eventuellt och spara.

Denna typ av fläkt skall vara infälld i ett köksskåp eller annan typ av stödstruktur.

Funktion

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

a. ON/OFF-strömbrytare för belysning. b. Strömbrytare för OFF/Hastighet 1 c. Val av hastighet 2 d. Val av hastighet 3

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 10-21

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 20

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Avlägsna fettfiltret.

Applicera det laterala kolfliret och haka fast det på fläkten.

Sätt tillbaka fettfiltret.

Byte av lampor

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Dra ut den utdragbara lådan helt.

Avlägsna utsugningsgallret för att göra lamphuset åtkomligt.

Avlägsna den skadade lampan och byt ut den mot en ny (se nedanstående tabell):

Lampa	Effekt (W)		Fäste
	3		E14
Spanning (V)		Storlek (mm)
230		55 (Längd ljuspunkt)
Kod ILCOS D (överensstämmer med IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Montera tillbaka gallret.

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

Kolfilter (endast med recirkulering av luften)

Fig. 20
