Tipo di prodotto	Cappa da cucina
Marca	Elica
Modello	ELITE 14 PRF0098879B
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza illuminazione	3 W (attacco E14)
Numero di velocità	3
Tipo di filtro antigrasso	Metallico, lavabile in lavastoviglie o a mano
Filtro a carbone attivo	Opzionale (versione filtrante), da sostituire ogni 4 mesi
Distanza minima di sicurezza (cottura elettrica)	50 cm
Distanza minima di sicurezza (cottura a gas)	65 cm
Configurazioni disponibili	Aspirante (scarico esterno) o filtrante (ricircolo)
Manutenzione filtri antigrasso	Pulizia mensile consigliata
Sostituzione lampadina	Scollegare l'apparecchio, lasciare raffreddare, sostituire con lampadina 3W E14
Tipo di installazione	Incassato in un mobile o su un supporto
Materiali	Acciaio inossidabile (tipico)
Classe di protezione	Classe I (messa a terra)

Domande frequenti - ELITE 14 PRF0098879B ELICA

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima è di 50 cm per i fornelli elettrici e di 65 cm per quelli a gas o misti. Seguire le istruzioni specifiche del proprio apparecchio di cottura.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito almeno una volta al mese. Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo breve. Il lavaggio in lavastoviglie può scolorire il filtro ma non ne altera l'efficacia.

Quando bisogna sostituire il filtro a carbone?

Il filtro a carbone attivo (versione filtrante) deve essere sostituito al massimo ogni 4 mesi. Non può essere pulito o rigenerato. La frequenza dipende dall'uso e dalla pulizia regolare del filtro antigrasso.

Come sostituire la lampadina della cappa?

Scollegare prima l'apparecchio. Assicurarsi che le lampade siano fredde. Rimuovere la griglia di aspirazione, togliere la lampadina difettosa e sostituirla con una 3W, attacco E14, 230V (modello DRGSB/C/UB-3/27/1B-230-E14-55). Riavvitare la griglia.

Posso usare la cappa senza filtro?

No, la cappa non deve mai essere utilizzata senza la griglia e i filtri montati correttamente. Ciò può presentare un rischio di scossa elettrica o di incendio. Nella versione filtrante, il filtro a carbone è indispensabile per gli odori.

Come installare la cappa in versione aspirante?

Fissare un condotto di scarico (non fornito) al bocchettone di raccordo situato sopra la cappa. Il diametro del condotto deve essere uguale a quello del bocchettone. Se la cappa è dotata di filtro a carbone, rimuoverlo. Rispettare le normative locali.

Come utilizzare la cappa in versione filtrante?

Per la versione ricircolo, installare un sistema di filtraggio a carbone attivo (da ordinare se non fornito). L'aria sgrassata e deodorata viene reimmessa nell'ambiente. Assicurarsi che i filtri a carbone siano in posizione.

Cosa fare se l'illuminazione non funziona?

Verificare innanzitutto che le lampadine siano correttamente inserite nel loro alloggiamento. Se il problema persiste, contattare il servizio post-vendita prima di smontare ulteriormente.

Quali sono le precauzioni di sicurezza da rispettare?

Scollegare sempre la cappa prima di qualsiasi manutenzione. Utilizzare guanti da lavoro. Non fiammeggiare alimenti sotto la cappa. La frittura deve essere sorvegliata per evitare incendi. I bambini di età inferiore a 8 anni non devono pulire la cappa senza supervisione.

La cappa è compatibile con un timer esterno?

No, la cappa non deve essere collegata a un programmatore, un timer o un sistema di comando a distanza che la metterebbe automaticamente sotto tensione. Rispettare le istruzioni di collegamento elettrico del manuale.

MANUALE UTENTE ELITE 14 PRF0098879B ELICA

IT Istruzioni di montaggio e d'uso

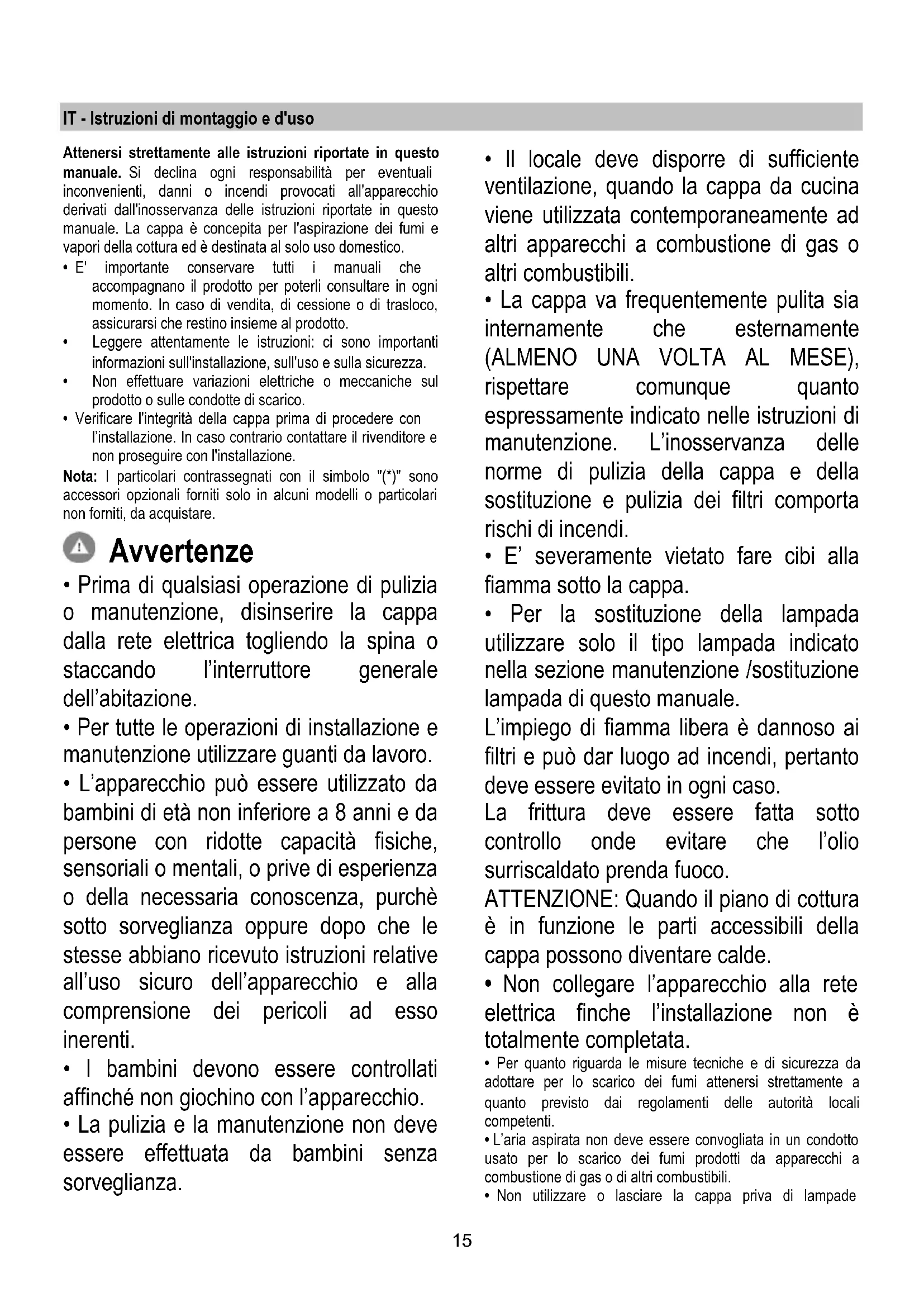

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parchè molto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.

• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri可供a rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatora nella sezione manutenzione /sostituzione lampada di quello manuale.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura deve essere fattato;.
controllo onde vegetare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzato o lasciare la cappa priva di lampade

correttamente montate per possibile rischio di scossa elettrica.

• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'infallazione.
• In caso di dubbio, consultrare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installatione di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
  Nonutilizzare con unprogrammatore,timer, telecomando separato o qualsiasialto dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche after the termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/ici carbone. Per Maintainere ben efficente il filtrato del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtering a carbone, quello/ideve/devono essere rimioso/i.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.

Attenzione! Se la cappa e' provvista di filtering al carbone, quello deve essere molto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in但这a versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Attenzione! Se la cappa non è provvista di filtering al carbone, quello deve essere ordinato e montato prima dell'uso.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche dopo o installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche dopo installatione, applicare un interruptore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione lll, conformmente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relative). Questo/i va/nno rimontato/i solo se si vuole utilizzato la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.

Questo tipo di cappa deve essere incassata in un pensile o altri supporto.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. Interruftore luce ON/OFF.
b. Interruftore OFF/velocità 1
c. Selezione velocita 2
d. Selezione velocità 3

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 10-21

Trattiene le particelle di grasso derivanti alla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilhetto grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 20

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerato

Togliere i filtri antigrassi.

Applicare un filtro al carbone per lato ed agganciarlo alla cappa.

Rimettere i filtri antigrasso.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Estrarre il cassetto estraibile.

Togliere la griglia di aspirazione per accedere al vano lampade.

Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella除去):

Lampada	Potenza (W)		Attacco
	3		E14
Tensione (V)		Dimensione (mm)
230		55 (Lunghezza Centro Luce)
Codice ILCOS D (in accordo a IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Rimontare la griglia.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
