ELITE 14 PRF0098879B - Izvadsistēma ELICA - Bezmaksas lietošanas instrukcija

Produkta veids	Virtuves tvaika nosūcējs
Zīmols	Elica
Modelis	ELITE 14 PRF0098879B
Elektroapgāde	220-240 V ~ 50 Hz
Apgaismojuma jauda	3 W (E14 pamatne)
Ātrumu skaits	3
Tauku filtra tips	Metāla, mazgājams trauku mazgājamā mašīnā vai ar rokām
Aktivētās ogles filtrs	Pēc izvēles (recirkulācijas versija), jāmaina ik pēc 4 mēnešiem
Minimālais drošības attālums (elektriskā plīts)	50 cm
Minimālais drošības attālums (gāzes plīts)	65 cm
Pieejamās konfigurācijas	Izsūcošā (ārējā izvade) vai filtrējošā (recirkulācija)
Tauku filtru apkope	Ieteicama tīrīšana reizi mēnesī
Spuldzes nomaiņa	Atvienojiet ierīci, ļaujiet atdzist, nomainiet pret 3W E14 spuldzi
Uzstādīšanas veids	Iebūvēts mēbelē vai uz balsta
Materiāli	Nerūsējošais tērauds (tipiski)
Aizsardzības klase	I klase (zemējums)

Bieži uzdotie jautājumi - ELITE 14 PRF0098879B ELICA

Kāds ir minimālais attālums starp nosūcēju un plīts virsmu?

Minimālais attālums ir 50 cm elektriskajām plītim un 65 cm gāzes vai kombinētajām plītim. Ievērojiet sava plīts specifiskos norādījumus.

Kā tīrīt tauku filtru?

Metāla tauku filtrs ir jātīra vismaz reizi mēnesī. To var mazgāt ar rokām, izmantojot maigus mazgāšanas līdzekļus, vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Mazgāšana trauku mazgājamā mašīnā var izmainīt filtra krāsu, bet neietekmē tā efektivitāti.

Kad jāmaina ogļu filtrs?

Aktivētās ogles filtrs (recirkulācijas versija) ir jāmaina ne vēlāk kā ik pēc 4 mēnešiem. To nevar tīrīt vai atjaunot. Biežums ir atkarīgs no lietošanas un regulāras tauku filtra tīrīšanas.

Kā nomainīt nosūcēja spuldzi?

Vispirms atvienojiet ierīci. Pārliecinieties, ka spuldzes ir aukstas. Noņemiet iesūkšanas režģi, izņemiet bojāto spuldzi un nomainiet to ar 3W, E14 pamatne, 230V spuldzi (modelis DRGSB/C/UB-3/27/1B-230-E14-55). Uzstādiet režģi atpakaļ.

Vai es varu izmantot nosūcēju bez filtra?

Nē, nosūcēju nekad nedrīkst lietot bez pareizi uzstādīta režģa un filtriem. Tas var radīt elektriskās strāvas trieciena vai ugunsgrēka risku. Filtrējošajā versijā ogļu filtrs ir obligāts smaku noņemšanai.

Kā uzstādīt nosūcēju izsūcošajā versijā?

Piestipriniet izvades cauruli (nav iekļauta) pie savienojuma atloka, kas atrodas virs nosūcēja. Caurules diametram jāatbilst atloka diametram. Ja nosūcējs ir aprīkots ar ogļu filtru, noņemiet to. Ievērojiet vietējos noteikumus.

Kā izmantot nosūcēju filtrējošajā versijā?

Recirkulācijas versijai uzstādiet aktivētās ogles filtrācijas sistēmu (jāpasūta, ja nav iekļauta). Attaukots un atsmaržots gaiss tiek atgriezts telpā. Pārliecinieties, ka ogļu filtri ir ievietoti.

Ko darīt, ja apgaismojums nedarbojas?

Vispirms pārbaudiet, vai spuldzes ir pareizi ievietotas to ligzdās. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu, pirms turpināt izjaukšanu.

Kādi drošības pasākumi jāievēro?

Pirms apkopes vienmēr atvienojiet nosūcēju. Izmantojiet darba cimdus. Nededziniet pārtiku zem nosūcēja. Cepšana jāuzrauga, lai novērstu ugunsgrēku. Bērni, kas jaunāki par 8 gadiem, nedrīkst tīrīt nosūcēju bez uzraudzības.

Vai nosūcējs ir saderīgs ar ārēju taimeri?

Nē, nosūcēju nedrīkst pieslēgt programmētājam, taimerim vai tālvadības sistēmai, kas to automātiski ieslēgtu. Ievērojiet elektriskā pieslēguma norādījumus rokasgrāmatā.

LIETOŠANAS INSTRUKCIJA ELITE 14 PRF0098879B ELICA

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus un ir domāts tikai izmantošanai mājas apstākļos.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbraukšanas gadījumā pārliecināties, ka tā paliek kopā ar produktu. Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par instalēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazināties ar pārdevēju un neveikt instalāciju.

Piezīme: Elementi, kas apzīmēti ar simbolu ^*, ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

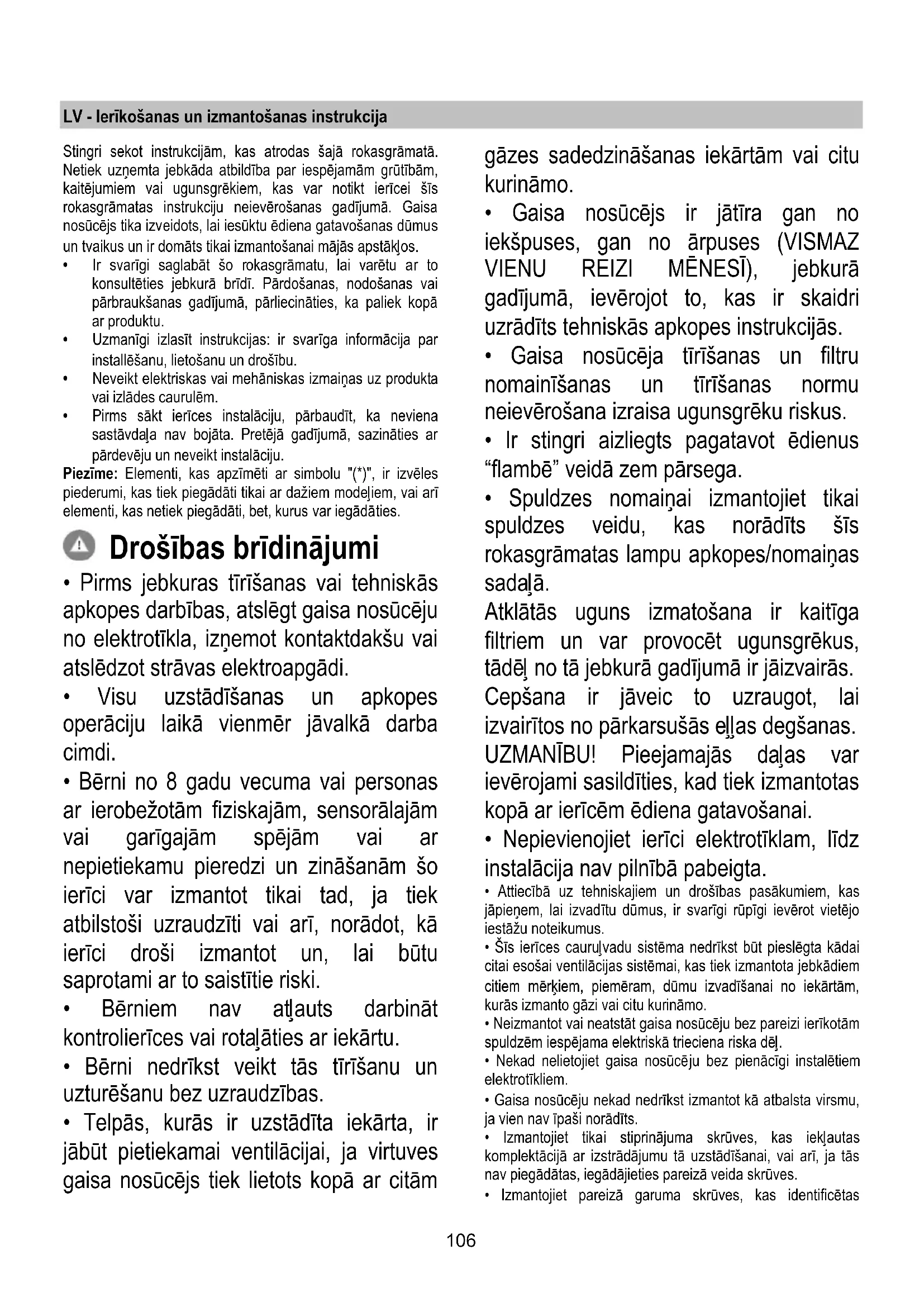

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības, atslēgt gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un, lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām

gāzes sadedzināšanas iekārtām vai citiem kurināmajiem.

Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā, ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēku riskus. - Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega. Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no ierīcēm, kuras izmanto gāzi vai citu kurināmo.
• Neizmantojiet vai neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas

Uzstādīšanas rokasgrāmata.

• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtrācijas efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piestiprināta pie atloksavienojuma.

UZMANĪBU!

Izvadīšanas caurules diametram ir jābūt vienādam ar savienošanas gredzena diametru.

UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds ar gaisa izejas diametru (savienošanas atloks).

Izmantot garu cauruli, pēc iespējas mazāku. Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90°). Izvairīties no caurules diametra straujām izmaiņām.

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt noņemtam.

Filtrējošā versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu pamata.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtītam un ierīkotam pirms izmantošanas.

Uzstādīšana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nedrīkst būt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja gāzes iekārtas uzstādīšanas instrukcijās tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskais pieslēgums

Tīkla spriegumam ir jāatbilst spriegumam, kas norādīts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kura atbilst spēkā esošajiem noteikumiem un atrodas pieejamā vietā arī pēc uzstādīšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tiešs pieslēgums pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā vietā arī pēc uzstādīšanas, izmantojiet normām atbilstošu bipolāru slēdzi, kas nodrošina pilnīgu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar uzstādīšanas noteikumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ievietots pareizi.

Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojājuma gadījumā pieprasiet to tehniskās apkalpošanas servisam.

Uzstādīšana

Pirms uzsākt uzstādīšanu:

• Pārbaudiet, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai uzstādīšanas vietai.
• Noņemiet aktīvās ogles filtru(s), ja tādi ir piegādāti ar iekārtu (skat. attiecīgo paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ tikai tad, ja vēlaties izmantot gaisa nosūcēju filtrācijas versijā.
• Pārbaudiet, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas u.tml.), un, ja tā ir, tās ir jāizņem un jāsaglabā.

Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā balstā.

Darbošanās

izmantot taustus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

a. Gaismas slēdzis ON/OFF. b. Slēdzis OFF/ātrums 1 c. Ātruma 2 izvēle d. Ātruma 3 izvēle

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attēls 10-21

Notur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā tā spējas nemainās.

Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktīvo ogļu filtrs (Tikai versijai ar filtru)

Attēls 20

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšanās notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Lampa	Jauda (W)		Stiprinājums
	3		E14
Spriegums (V)		Izmērs (mm)
230		55 (Centrālās gaismas garums)
Kods ILCOS D (saskaṇā ar IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Novietot atpakaļ režģi.

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
