Typ produktu	Kuchyňská digestoř
Značka	Elica
Model	ELITE 14 PRF0098879B
Elektrické napájení	220-240 V ~ 50 Hz
Výkon osvětlení	3 W (patice E14)
Počet rychlostí	3
Typ tukového filtru	Kovový, mytí v myčce nádobí nebo ručně
Uhlíkový filtr	Volitelný (verze recirkulace), vyměňovat každé 4 měsíce
Minimální bezpečná vzdálenost (elektrické vaření)	50 cm
Minimální bezpečná vzdálenost (plynové vaření)	65 cm
Dostupné konfigurace	Odsávací (venkovní odtah) nebo filtrační (recirkulace)
Údržba tukových filtrů	Doporučené měsíční čištění
Výměna žárovky	Odpojte zařízení, nechte vychladnout, vyměňte za žárovku 3W E14
Typ instalace	Zabudovaný do skříňky nebo na podpěru
Materiály	Nerezová ocel (typická)
Třída ochrany	Třída I (uzemnění)

Často kladené otázky - ELITE 14 PRF0098879B ELICA

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrické sporáky a 65 cm pro plynové nebo kombinované sporáky. Dodržujte specifické pokyny vašeho varného zařízení.

Jak čistit tukový filtr?

Kovový tukový filtr je třeba čistit nejméně jednou za měsíc. Lze jej mýt ručně s neagresivním čisticím prostředkem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Mytí v myčce může filtr odbarvit, ale nesnižuje jeho účinnost.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr (verze recirkulace) musí být vyměněn nejpozději každé 4 měsíce. Nelze jej čistit ani regenerovat. Frekvence závisí na používání a pravidelném čištění tukového filtru.

Jak vyměnit žárovku digestoře?

Nejprve odpojte zařízení. Ujistěte se, že jsou žárovky studené. Odstraňte sací mřížku, vyjměte vadnou žárovku a nahraďte ji žárovkou 3W, patice E14, 230V (model DRGSB/C/UB-3/27/1B-230-E14-55). Nasaďte zpět mřížku.

Mohu používat digestoř bez filtru?

Ne, digestoř nesmí být nikdy používána bez správně namontované mřížky a filtrů. Může to představovat riziko úrazu elektrickým proudem nebo požáru. U filtrační verze je uhlíkový filtr nezbytný pro odstranění pachů.

Jak nainstalovat digestoř v odsávací verzi?

Připevněte odtahové potrubí (není součástí dodávky) k připojovací přírubě umístěné nad digestoří. Průměr potrubí musí odpovídat průměru příruby. Pokud je digestoř vybavena uhlíkovým filtrem, vyjměte jej. Dodržujte místní předpisy.

Jak používat digestoř ve filtrační verzi?

Pro verzi recirkulace nainstalujte systém s aktivním uhlíkovým filtrem (objednat, pokud není součástí). Odmaštěný a zbavený pachů vzduch je vracen zpět do místnosti. Ujistěte se, že jsou uhlíkové filtry na svém místě.

Co dělat, pokud osvětlení nefunguje?

Nejprve zkontrolujte, zda jsou žárovky správně vsazeny do objímek. Pokud problém přetrvává, kontaktujte zákaznický servis před dalším rozebíráním.

Jaká bezpečnostní opatření je třeba dodržovat?

Před jakoukoli údržbou vždy odpojte digestoř. Používejte pracovní rukavice. Pod digestoří neflambujte pokrmy. Smažení musí být sledováno, aby se předešlo požáru. Děti mladší 8 let nesmějí čistit digestoř bez dozoru.

Je digestoř kompatibilní s externím časovačem?

Ne, digestoř nesmí být připojena k programátoru, časovači nebo dálkovému ovládání, které by ji automaticky zapínalo. Dodržujte pokyny pro elektrické připojení v návodu.

NÁVOD K OBSLUZE ELITE 14 PRF0098879B ELICA

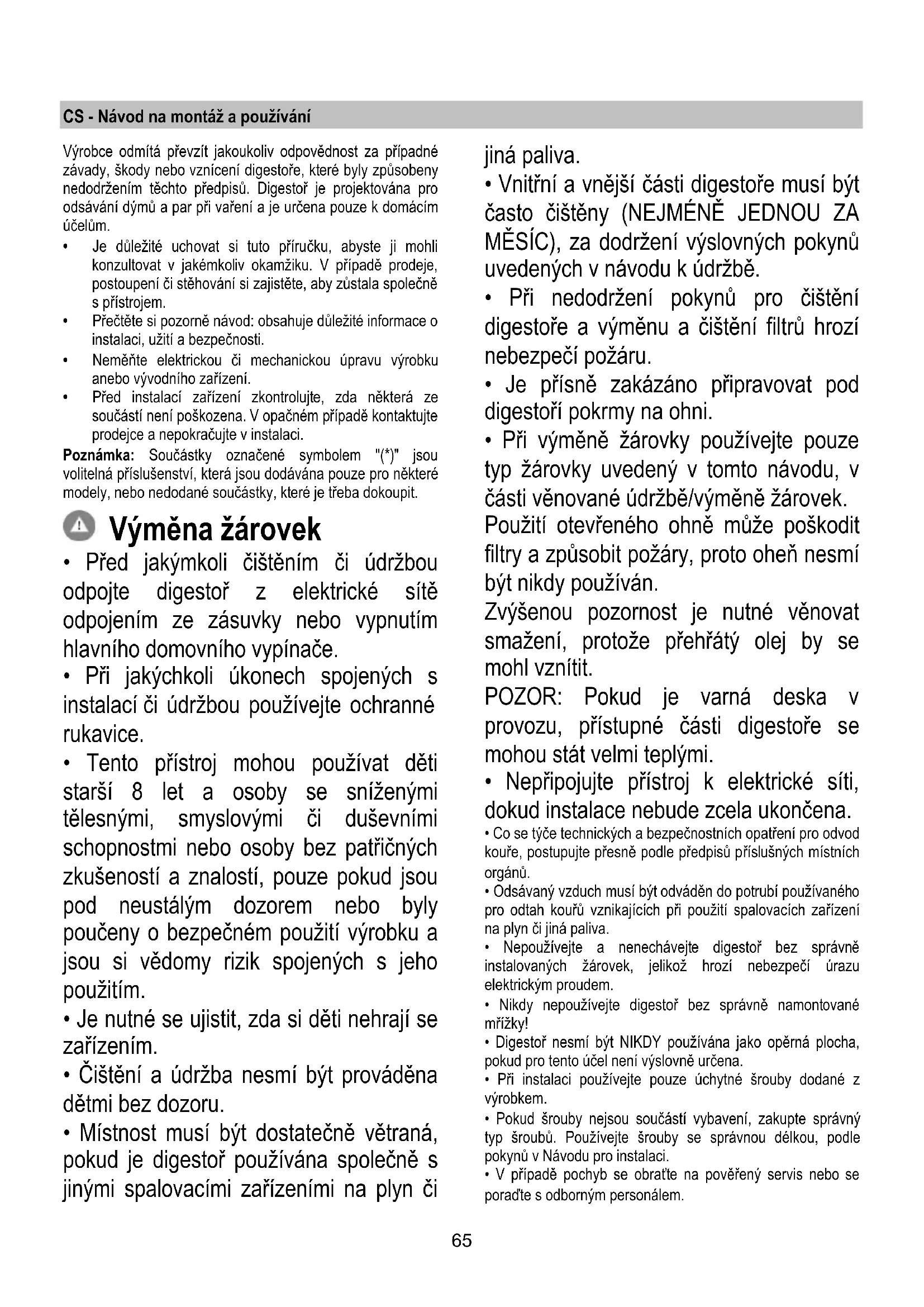

CS Návod na montáž a používání

SK Návod na montáž a použití

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení a stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Nemeňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmikoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či

jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými. - Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena. - Co se týká technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů. - Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouře vznikajícího při použití spalovacích zařízení na plyn či jiná paliva. - Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem. - Nikdy nepoužívejte digestoř bez správně namontované mřížky! - Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena. - Při instalaci používejte pouze uchycovací šrouby dodané s výrobkem. - Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a uchycovacích prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. - Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní zvláštní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování účinnosti.

Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vymontovány.

Používejte co nejkratší odtahové potrubí.

Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

Vyhnete se zásadním změnám sekce vedení odtahu.

Pozor! Jestliže je digestoř vybavena uhlíkovým filtrem, je třeba ho odstranit.

Provedení filtrace

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Pozor! Jestliže digestoř není vybavena uhlíkovým filtrem, musí být objednán a namontován před užitím přístroje.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Před zahájením instalace:

Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace. - Odložte filtry s aktivním uhlím - jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte použivat odsavač ve filtrační verzi. Zkontrolujte, zda se uvnit odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

Tento typ digestoře musí být vestavěn do závěsné skříňky anebo do jiné podpory.

Provoz

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

a. spínač osvětlení ON/OFF. b. vypínač OFF/rychlost 1 c. volba rychlosti 2 d. volba rychlosti 3

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr. 10-21

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchynské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 20

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. v závislosti na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NESMÍ být umýván ani regenerován.

Vyjměte tukový filtr.

Přiložte na každou stranu filtr s uhlíkem a zavěste ho na digestoř.

Vložte opět tukové filtry.

Výměna žárovek

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel si ověřte, že vychladla.

Vyjměte kompletně zásuvku.

Vyjměte odsávací mřížku, abyste pronikli do úložného prostoru svítidel.

Vyjměte poškozenou žárovku a vyměňte ji za novou (viz tabulka níže):

Žárovka	Výkon (W)		Patice
	3		E14
Napěti (V)		Rozměry (mm)
230		55 (Délka od světelného středu)
Označeni ILCOS D podle normy IEC 61231
DRGSB/C/UB-3/27/1B-230-E14-55

Opět namontujte mřížku.

Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně nasadili žárovky do úložného prostoru.

SK - Návod na použitie a montáž

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

Zaistením, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Odtahové potrubie nie je súčasťou vybavenia a je nutné ho zakúpiť.

! Používajte čo najkratšie odťahové potrubie.

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Pozor! Pokiaľ je digestor vybavený uhlíkovým filtrom, je potrebné ho odstrániť.

Filtračná verzia

Elektrické napojenie

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

Montáž

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Uhlíkový filter (iba pre filtračnú verziu)

Obr. 20

Udržuje nepříjemné pachy pocházející z vaření.

Nasycení filtru s uhlíkem nastane po více či méně dlouhém užívání, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit filtr přibližně jednou za 4 měsíce. NEMŮŽE být umýván nebo regenerován.

Vyberte tukový filtr.

Přiložte na každou stranu filtr s uhlíkem a zavěste ho na digestoř.

Vložte opět tukový filtr.

Výměna žárovek
