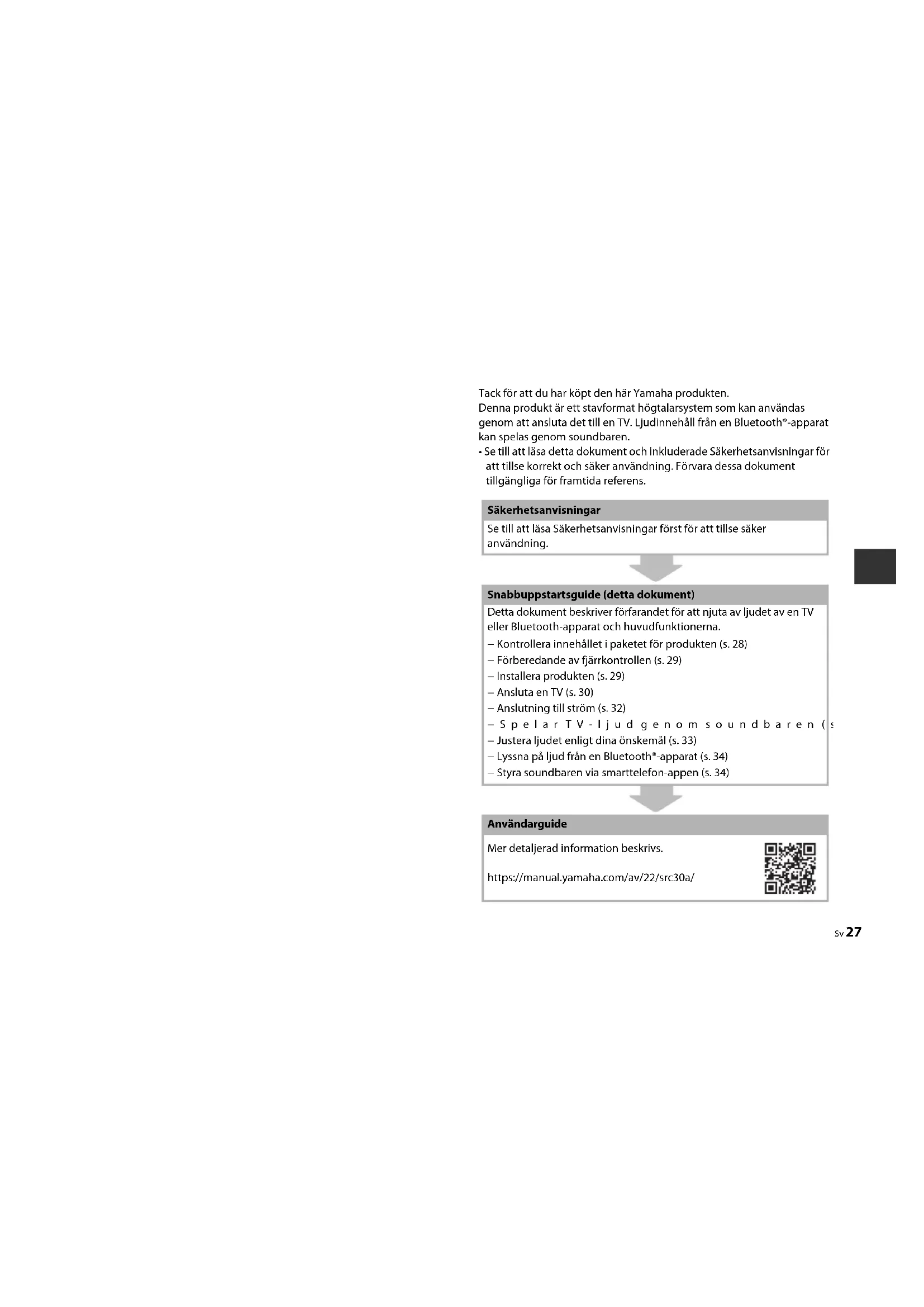

BRUKSANVISNING SRC30A YAMAHA

Tack för att du har köpt den här Yamaha produkten.

Denna produkt är ett stavformat högtalarsystem som kan användas genom att ansluta det till en TV. Ljudinnehåll från en Bluetooth®-apparat kan spelas genom soundbaren.

- Se till att läsa detta dokument och inkluderade Säkerhetsanvisningar för att tillse korrekt och säker användning. Förvara dessa dokument tillgångliga för framtida referens.

Se till att läsa Säkerhetsanvisningar först för att tillse säker användning.

Snabbuppstartsguide (detta dokument)

Detta dokument beskriver förfarandet för att njuta av ljudet av en TV eller Bluetooth-apparat och huvudfunktionerna.

• Kontrollera innehållet i paketet för produkten (s. 28)
  – Förberedande av fjärrkontrollen (s. 29)
• Installera produkten (s. 29)
• Ansluta en TV (s. 30)
• Anslutning till ström (s. 32)
• Spelar TV - ljudgenomsoundbaren (s
  – Justera ljudet enligt dina önskemål (s. 33)
• Lyssna på ljud från en Bluetooth ^ -apparat (s. 34)
  – Styra soundbaren via smarttelefon-appen (s. 34)

Användarguide

Mer detaljerad information beskrivs.

https://manual.yamaha.com/av/22/src30a/

Kontrollera innehållet i paketet för produkten

Denna produkt inkluderar följande huvudapparater och tillbehör. Ta ut alla föremål från lådan och kontrollera att alla saker finns.

■ Huvudapparater

Soundbar (SR-CUC30A)

- En HDMI-kabel medföljer inte denna produkt. Förbered en som är tillgänglig i handeln.

Tillbehör

Fjärrkontroll

Nätsladdar (×2)

AC-adapter (Modellnummer: ANAD-420FIOT-B)

Använd vid montering av soundbaren på en vägg.

Halkfria mellanlägg (4st på ett ark) Fäst dessa under subwoofern.

• Snabbuppstartsguide (detta dokument)
  • Säkerhetsanvisningar

Förberedande av fjärrkontrollen

Ett litiumbatteri (CR2025) har redan satts in i fjärrkontrollen. Dra ut isoleringsarket för att använda fjärrkontrollen.

Isoleringsremsa för batteriet

Fjärrkontrollens räckvidd

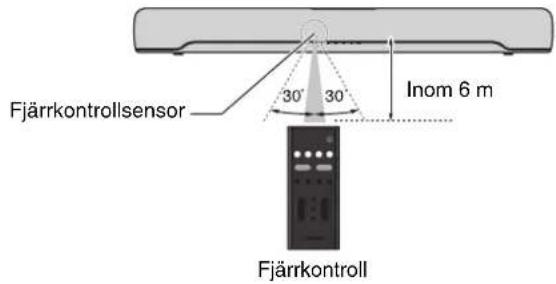

Fjärrkontrollen kan användas för att styra funktioner på denna produkt. När du använder denna fjärrkontroll, peka fjärrkontrollen mot fjärrkontrollsensorn på soundbaren inom området som visas på följande bild:

Fjärrkontrollsensor 30° 30° Inom 6 m Fjärrkontroll

Installera produkten

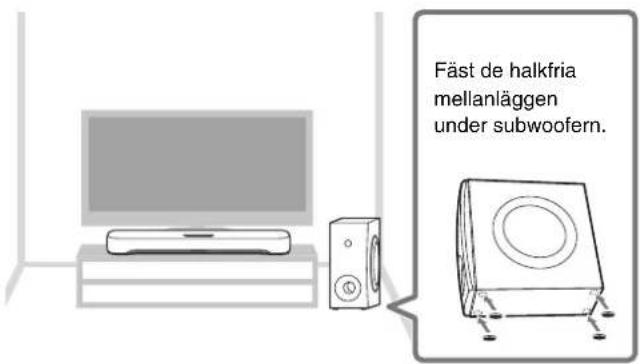

Installera soundbaren och subwoofer som visas på följande bild:

Fäst de halkfria mellanläggen under subwoofern.

OBS!

- Subwoofern kan även användas på sidan. Se Användarguide för detaljer.

För ordentlig installering av soundbaren på en vägg, se till att en utförs av en kvalificerad entreprenör. Se

Väggmonteringsinstallationsguiden på vår hemsida för hur man installerar.

Ansluta en TV

Anslut en TV till soundbaren. Välj anslutningsförfarande enligt funktionen som ska användas. Skillnaderna beror på anslutningsförfarande enligt följande:

Funktion och anslutningsförfarande

	HDMI-kontrollfunktion1)	Jack på TV att ansluta till	Anslutningsförfa-rande
Digital optisk ljud kabel (medföljer)	—	Digital optisk ljudutgångsjack	"Ansluta en TV med digital optisk ljud kabel (inkluderad)" (till höger)
HDMI-kabel (finns i handeln)[IMAGE]	√	HDMI-ingångsjack (ARC-kompatibel2)[IMAGE]	"Ansluta en TV med en HDMI-kabel (finns i handeln)" (på nästa sida)

1) HDMI kontrollfunktionen tillåter att soundbaren styras med TV:ns fjärrkontroll. Följande funktioner kan styras med TV:ns fjärrkontroll:

- Slå på eller stäng av strömmen

Både Tv:n och soundbaren slås på/av samtidigt.

- Justering av volymen

Volymen för soundbaren kan justeras när Tv:ns ljudutmatning är satt till soundbaren.

2) Vid anslutning till ett HDMI-ingångsjack som inte år kompatibel med ARC-anslutning med både en HDMI-kabel och en digital optisk ljudkabel.

OBS!

- Typ och kvalitet på TV-ljudsignal som sänds via antingen en digital optisk ljudkabel eller HDMI-kabel är samma.

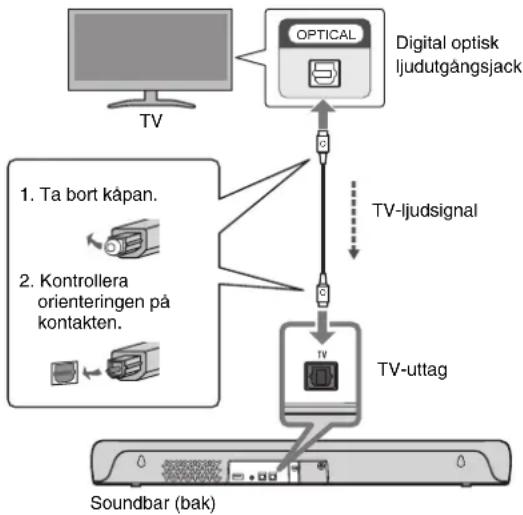

Ansluta en TV med digital optisk ljud kabel (inkluderad)

TV:ns ljudsignal överförs till soundbaren när soundbaren är ansluten till en TV med medföljande digitala optiska ljudkabel HDMI-kontrollfunktion som styr soundbaren med en TV:s fjärrkontroll kan inte användas.

OBS!

- Anslut AV-apparater (så som BD/DVD-spelare och digitalboxar) till TV:ns HDMI-ingångsjack.

Ansluta en TV med en HDMI-kabel (finns i handeln)

Styrsignaler som överförs från TV:n till soundbaren när soundbaren är ansluten till en TV med en HDMI-kabel (finns i handeln). Detta kommer göra det möjligt att använda HDMI-kontrollfunktionen som styr soundbaren med TV:ns fjärrkontroll.

Om HDMI-kabeln är ansluten till TV:ns HDMI-ingångsjack kompatibelt med Audio Return Channel (markerad som "ARC") kommer TV:ns ljudsignal även att överföras till soundbaren via HDMI-kabeln. Därför kan en TV anslutas till soundbaren med endast en HDMI-kabel.

Vid anslutning till ett HDMI-ingångsjack som inte är kompatibelt med ARC även ansluten till medföljande digitala optiska ljudkabel för att överföra Tv-ljudsignal till soundbaren.

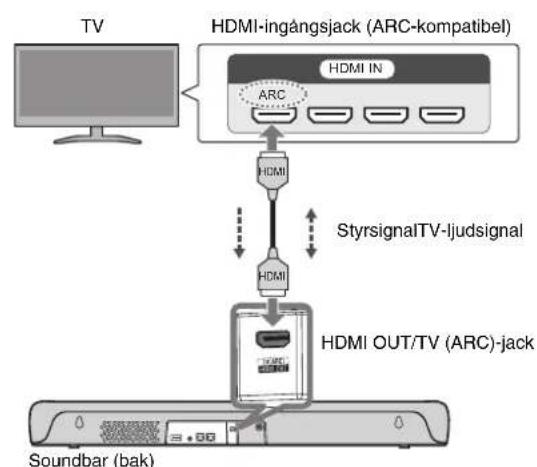

Anslut till ett ARC-kompatibelt HDMI-ingångsjack


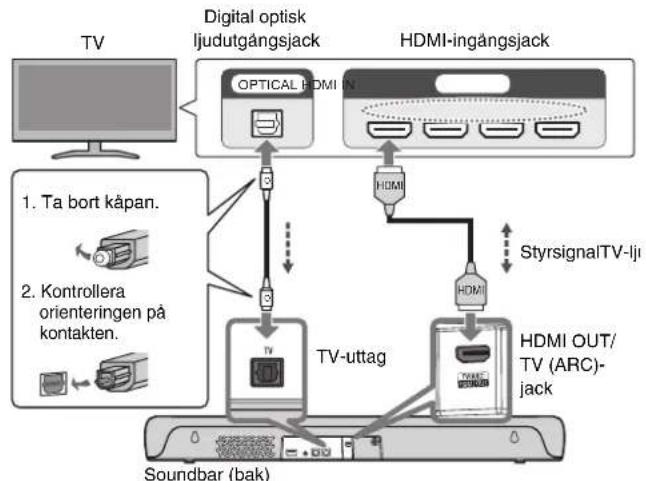

Anslut till ett HDMI-ingångsjack som inte är kompatibelt med ARC

OBS!

• När soundbaren är ansluten till en TV via en HDMI-kabel, kontrollera att TV:ns inställningar är korrekt konfigurerade enligt följande:
• TV:ns HDMI-kontrollfunktion är aktiverad.
• TV:ns ljudutmatning är satt till ARC (när en ARC-kompatibel HDMI-ingångsjack är ansluten).
• Anslut AV-apparater (så som BD/DVD-spelare och digitalboxar) till TV:ns HDMI-ingångsjack.

Anslutning till ström

Efter anslutning av soundbaren till Tv:n, anslut soundbaren och subwoofern till ström enligt följande.


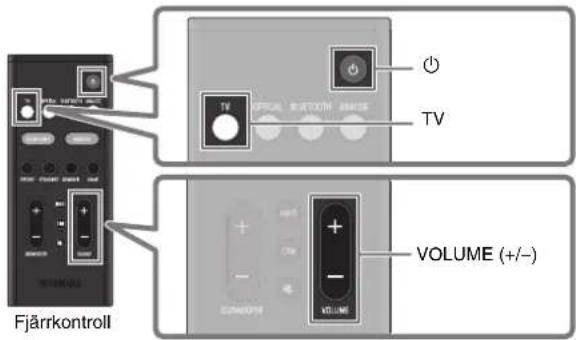

Spelar TV-ljud genom soundbaren

Fjärrkontroll TV VOLUME (+/-)

1 Slå på Tv:n.

När HDMI-kontrollfunktionen på TV:n är aktiverad kommer även soundbaren att slås på. I detta fall, gå till steg 4.

2 Slå på soundbaren.

Tryck på ⏻-knappen (ström) på fjärrkontrollen. Strömmen på subwooferns slås även på samtidigt.

3 Tryck på TV.

4 Tryck på VOLUME (+/-) för att justera volymen.

①Lyssna på ljud med ljud som överensstämmer med video- eller musikinnehåll (ljudläge)

Ett ljudläge kan väljas bland tre ljudlägen som skapar surroundljudfält och ett ljudläge för stereouppspelning.

STEREO

Detta ljudläge ger stereouppspelning. Det är ljudläget som bäst passar för musikuppspelning.

STANDARD

Detta ljudläge ger surrounduppspelning som är lämpligast för TV-program så som sportsändningar. Det framhäver mänskliga röster och gör dem lättare att höra, samtidigt som det skapar en känsla av närvaro.

3D MOVIE

Detta ljudläge ger surrounduppspelning som är lämpligast för filmer. Det återskapar ett tredimensionellt ljudfält och skapar ett ljudrum som verkar omsluta din kropp.

GAME

Detta ljudläge ger surrounduppspelning som är lämpligast för videospel. Exakt lokalisering av enskilda ljudeffekter ger en mycket uppslukande spelupplevelse.

② Uppspelning av mänskliga röster tydligt (CLEAR VOICE)

Mänskliga röster i ljudet kan höras enklare när funktionen tydliga röster är aktiverad. Denna funktion rekommenderas för uppspelning med låg volym och för filmer eller drama som använder mycket bakgrundsmusik och ljudeffekter.

Tryck på CLEAR VOICE för att aktivera eller inaktivera denna funktion.

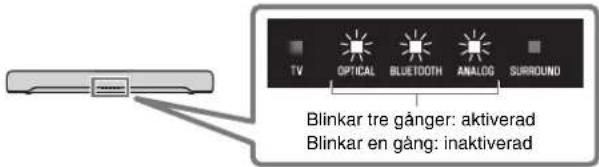

TV OPTICAL BLUETOOTH ANALOG SURROUND Blinkar tre gånger: aktiverad Blinkar en gång: inaktiverad

Basljud utökas och blir kraftfullt när basutökningsfunktionen är aktiverad.

Tryck på BASS EXT för att aktivera eller inaktivera denna funktion.

TV OPTICAL BLUETOOTH ANALOG SURROUND Blinkar tre gånger: aktiverad Blinkar en gång: inaktiverad

OBS!

Grundinställningarna är enligt följande:

Ljudläge: STANDARD

CLEAR VOICE: Inaktiverad

BASS EXT: Aktiverad

Lyssna på ljud från en Bluetooth®-apparat

Ljudinnehåll från en Bluetooth-apparat (så som en smarttelefon) kan spelas genom soundbaren.

Bluetooth-apparat

1 Tryck på BLUETOOTH på fjärrkontrollen för att växla ingångskällan till Bluetooth.
2 På Bluetooth-apparaten aktivera Bluetooth-funktionen.

En lista över Bluetooth-apparater som kan anslutas visas på skärmen över Bluetooth-apparater.

3 Välj din produkt som visas i listan.

"Yamaha SR-C30A" eller "Yamaha AV" visas i listan.

4 Spela en sång på Bluetooth-apparaten.

Soundbaren kommer att börja spela upp ljud från Bluetooth-apparaten.

OBS!

- Soundbaren kan anslutas till två Bluetooth-apparater samtidigt. Du måste stanna uppspelning på den ena Bluetooth-apparaten och sedan starta uppspelning på den andra Bluetooth-apparaten.

Styra soundbaren via smarttelefon-appen

Genom att installera gratis-appen "Sound Bar Remote" på en smarttelefon kan även soundbaren styras från smarttelefonen. Denna app gör att du kan styra soundbaren medan aktuella soundbar-inställningar kan kontrolleras, så som ljudläge, via appens skärm.

Sök efter "Sound Bar Remote" på App Store eller Google Play och installera den på smarttelefonen. För detaljer om appen se beskrivningen för appen på App Store eller Google Play.

OBS!

- För att styra soundbaren med appen, konfigurera inställningarna på din smarttelefon enligt följande:

• Aktivera Bluetooth-funktionen.
• För apparater som använder Android 11 OS eller tidigare, konfigurera inställningarna för att tillåta att platsinformation kan erhållas.

Sound Bar Remote-appen använder platsinformation från Android-apparaten endast för att hitta soundbaren. Erhållen platsinformation kommer inte att användas för något annat syfte.

- För apparater som använder Android 12 OS eller senare,

konfigurera inställningarna för att tillåta användning av apparater i närheten.

- Denna soundbar är endast kompatibel med Sound Bar Remoteappen. Soundbaren kan inte styras med andra appar (så som Sound Bar Controller).
