MANUALE UTENTE SRC30A YAMAHA

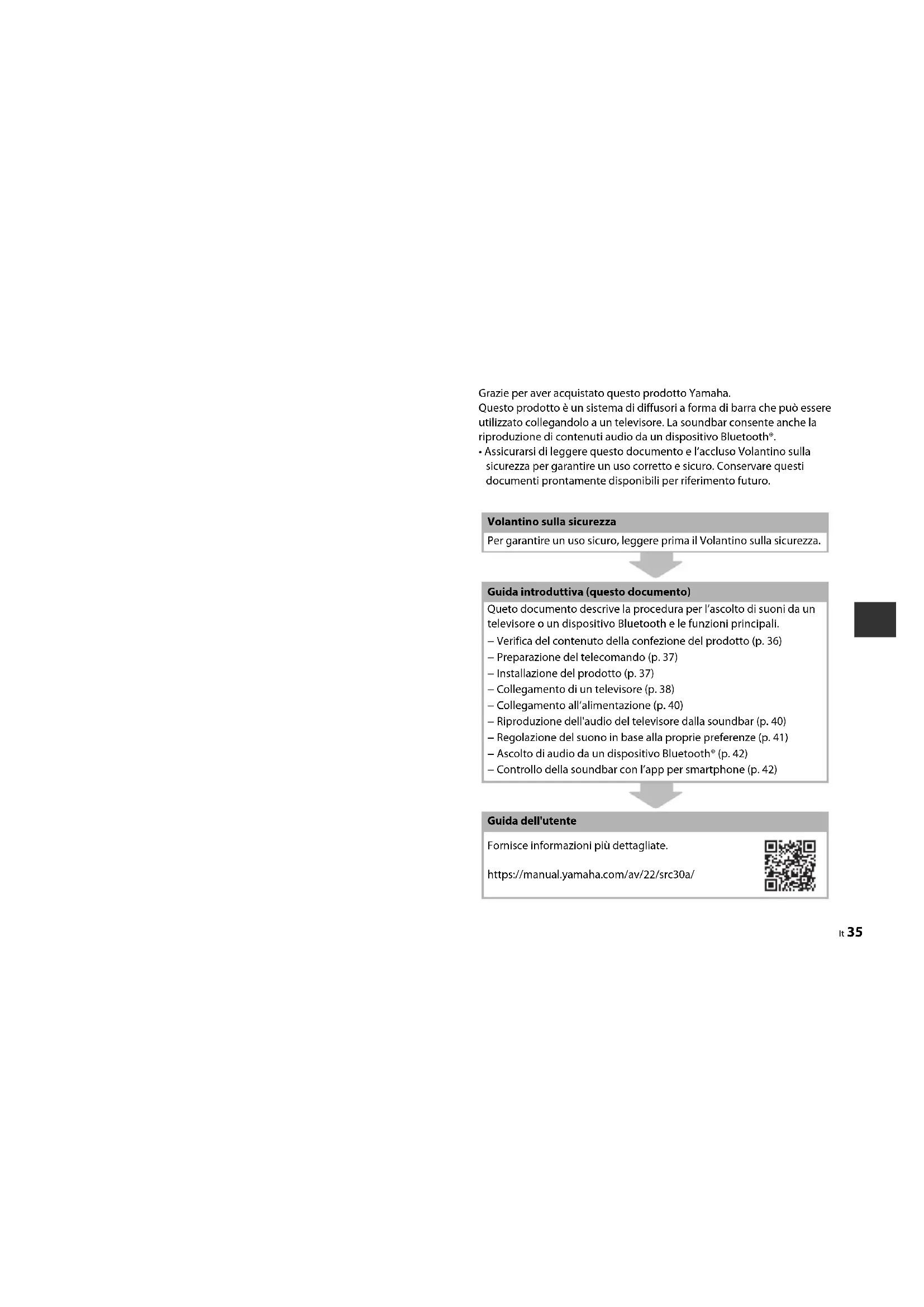

Guida introduttiva 35

Grazie per aver acquistato questo prodotto Yamaha.

Questo prodotto è un sistema di diffusori a forma di barra che può essere utilizzato collegandolo a un televisore. La soundbar consente anche la riproduzione di contenuti audio da un dispositivo Bluetooth®.

- Assicurarsi di leggere questo documento e l'accluso Volantino sulla sicurezza per garantire un uso corretto e sicuro. Conservare questi documenti prontamente disponibili per riferimento futuro.

Volantino sulla sicurezza

Per garantire un uso sicuro, leggere prima il Volantino sulla sicurezza.

Guida introduttiva (questo documento)

Queto documento descrive la procedura per l'ascolto di suoni da un televisore o un dispositivo Bluetooth e le funzioni principali.

• Verifica del contenuto della confezione del prodotto (p. 36)
• Preparazione del telecomando (p. 37)
• Installazione del prodotto (p. 37)
  – Collegamento di un televisore (p. 38)
  – Collegamento all'alimentazione (p. 40)
  – Riproduzione dell'audio del televisore dalla soundbar (p. 40)
• Regolazione del suono in base alla proprie preferenze (p. 41)
• Ascolto di audio da un dispositivo Bluetooth ^ (p. 42)
• Controllo della soundbar con l'app per smartphone (p. 42)

Guida dell'utente

Fornisce informazioni più dettagliate.

https://manual.yamaha.com/av/22/src30a/

Verifica del contenuto della confezione del prodotto

Il prodotto include i seguenti dispositivi principali e accessori. Estrarre tutto il contenuto della confezione e accertare che siano presenti tutti gli elementi.

■ Dispositivi principali

Soundbar (SR-CUC30A)

- Con questo prodotto non è incluso un cavo HDMI. Predisporne uno disponibile in commercio.

■ Accessori

Telecomando

Cavi di alimentazione (x2)

Adattatore CA (numero di modello: ANAD-420FIOT-B)

Cavo audio digitale ottico

Cuscinetti antiscivolo (4 su un foglio) Applicarli al lato inferiore del subwoofer.

Da usare per il montaggio a parete della soundbar.

Distanziatori (A: x2, B: x2 su un foglio)

Dima di montaggio

• Guida introduttiva (questo documento)
  • Volantino sulla sicurezza

Preparazione del telecomando

Una batteria al litio (CR2025) è già stata inserita nel telecomando. Estrarre la linguetta isolante della batteria come illustrato sotto per usare il telecomando.

Linguetta isolante della batteria

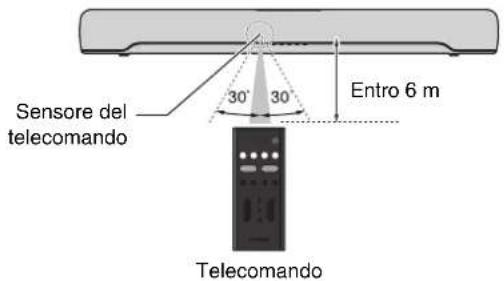

Campo d'azione del telecomando

Il telecomando può essere usato per controllare le funzioni di questo prodotto. Quando si utilizza il telecomando, puntare il telecomando sul sensore del telecomando della soundbar all'interno del campo illustrato nella figura seguente:

Sensore del telecomando 30° 30° Entro 6 m Telecomando

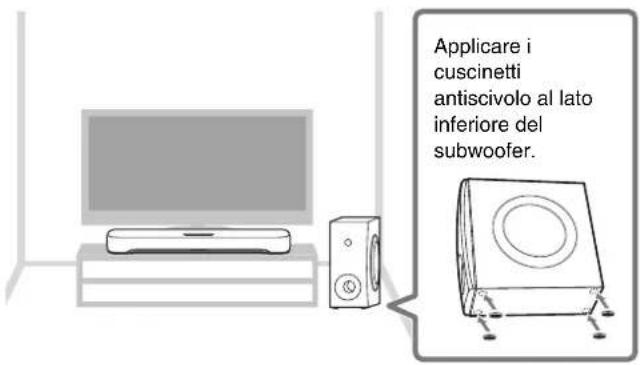

Installazione del prodotto

Installare la soundbar e il subwoofer come illustrato nella figura seguente.

Applicare i cuscinetti antiscivolo al lato inferiore del subwoofer.

NOTA

- Il subwoofer può essere utilizzare anche sul lato. Per maggiori informazioni, consultare la Guida dell'utente.

Guida dell'utente

Per la corretta installazione della soundbar su una parete, affidare l'operazione a un installatore qualificato. Per il metodo di installazione, consultare la Guida all'installazione con montaggio a parete nel nostro sito web.

Guida all'installazione con montaggio a parete

Collegamento di un televisore

Collegare un televisore alla soundbar. Scegliere al procedura di collegamento in base alla funzione da usare. Le differenze che dipendono dalla procedura di collegamento sono descritte di seguito:

Funzione e procedura di collegamento

	Funzione di controllo HDMI1)	Presa del televisore da usare	Procedura di collegamento
Cavo audio digitale ottico (in dotazione)	—	Presa di uscita audio digitale ottica	“Collegamento del televisore usando il cavo audio digitale ottico (in dotazione)” (a destra)
Cavo HDMI (disponibile in commercio)	√mva	Presa di ingresso HDMI (compatibile con ARC2)	“Collegamento del televisore usando un cavo HDMI (disponibile in commercio)” (nella pagina successiva)

1) La funzione di controllo HDMI consente di controllare la soundbar usando il telecomando del televisore. Le seguenti funzioni possono essere controllate usando il telecomando del televisore.
Accensione e spegnimento
Il televisore e la soundbar si accendono/spengono contemporaneamente.
- Regolazione del volume
Il volume della soundbar può essere regolato quando l'uscita audio del televisore è impostata sulla soundbar.
2) Se si collega a una presa di ingresso HDMI non compatibile con ARC, per il collegamento usare sia un cavo HDMI e un cavo audio digitale ottico.

NOTA

- Il tipo e la qualità dei segnali audio del televisore trasmessi dal cavo audio digitale ottico e dal cavo HDMI sono gli stessi.

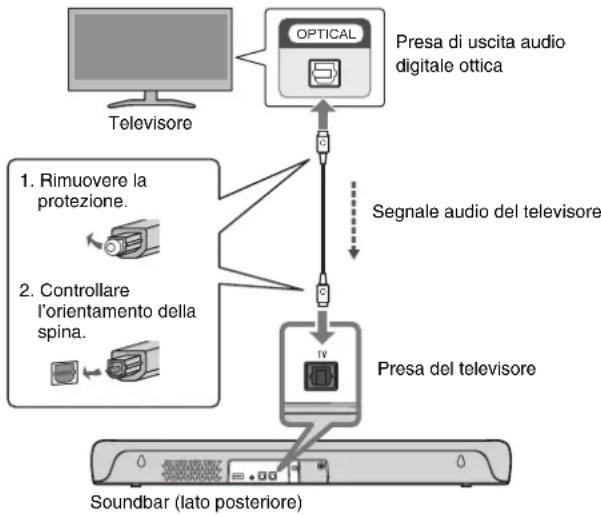

Collegamento del televisore usando il cavo audio digitale ottico (in dotazione)

Quando la soundbar è collegata al televisore usando il cavo audio digitale ottico in dotazione, il segnale audio del televisore viene trasmesso alla soundbar. Non è possibile usare la funzione di controllo HDMI che controlla la soundbar usando il telecomando del televisore.

NOTA

- Collegare i dispositivi AV (come lettori BD/DVD e set top box) alle prese di ingresso HDMI del televisore.

Collegamento del televisore usando un cavo HDMI (disponibile in commercio)

Quando la soundbar è collegata al televisore con un cavo HDMI (disponibile in commercio), il televisore invia i segnali di controllo alla soundbar. Ciò consente di usare la funzione di controllo HDMI che controlla la soundbar usando il telecomando del televisore.

Se il cavo HDMI è collegato a una presa di ingresso HDMI del televisore che è compatibile con ARC (Audio Return Channel, canale di ritorno audio), anche il segnale audio del televisore viene trasmesso alla soundbar tramite il cavo HDMI. È pertanto possibile collegare la soundbar usando un solo cavo HDMI.

Quando si collega a una presa di ingresso HDMI non compatibile con ARC, collegare anche il cavo audio digitale ottico in dotazione per trasmettere il segnale audio del televisore alla soundbar.

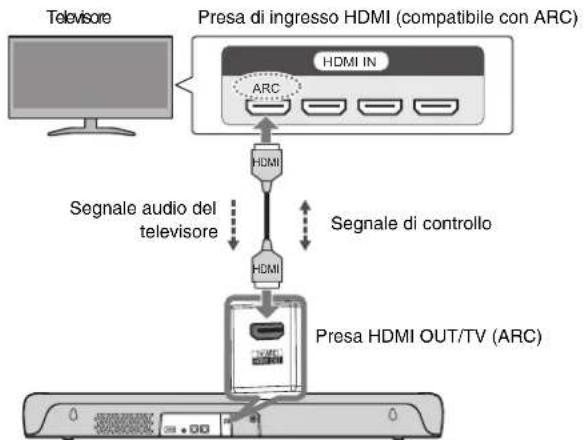

Collegamento a una presa di ingresso HDMI compatibile con ARC

Soundbar (lato posteriore)

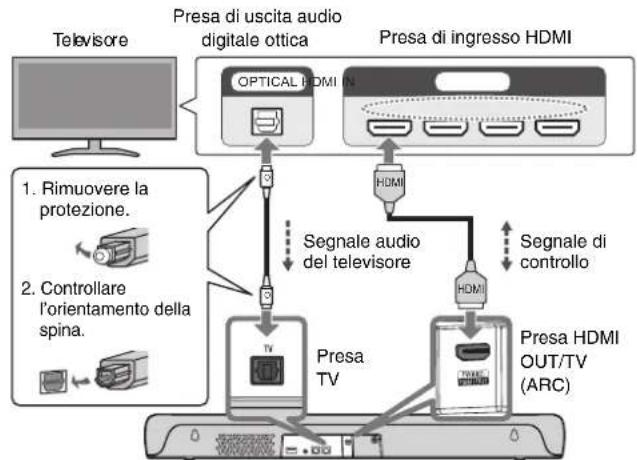

Collegamento a una presa di ingresso HDMI non compatibile con ARC

Soundbar (lato posteriore)

NOTA

- Se la soundbar è collegata al televisore tramite un cavo HDMI, verificare che le impostazioni del televisore siano configurate correttamente, come indicato di seguito:

- La funzione Controllo HDMI del televisore è attiva.

- L'uscita audio del televisore è impostata su ARC (quando è collegata una presa di ingresso HDMI compatibile con ARC).

- Collegare i dispositivi AV (come lettori BD/DVD e set top box) alle prese di ingresso HDMI del televisore.

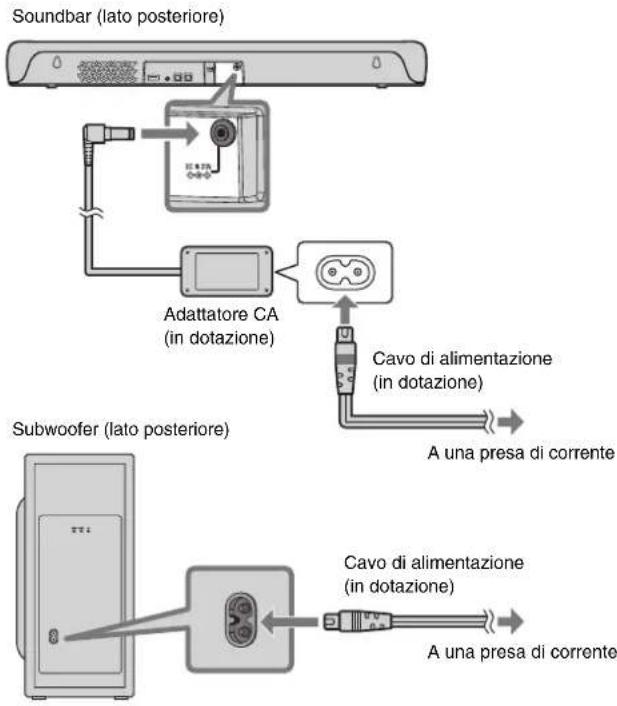

Collegamento all'alimentazione

Dopo aver collegato la soundbar al televisore, collegare la soundbar e il subwoofer all'alimentazione come descritto di seguito:


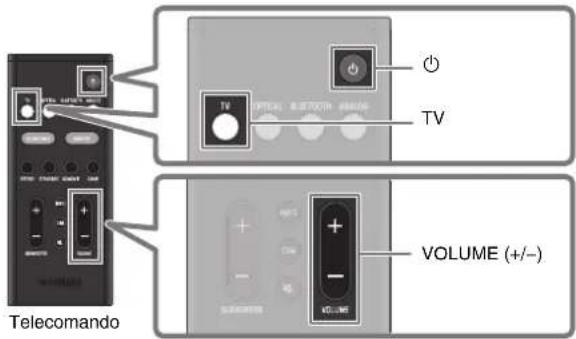

Riproduzione dell'audio del televisore dalla soundbar

Telecomando VOLUME (+/-)

1 Accendere il televisore.

Quando è attiva la funzione di controllo HDMI del televisore, si accende anche la soundbar. In questo caso, andare al punto 4.

2 Accendere la soundbar.

Premere il pulsante ⏻ (accensione) del telecomando. Allo stesso tempo si accende anche il subwoofer.

3 Premere TV.

4 Per regolare il volume, premere VOLUME (+/-).

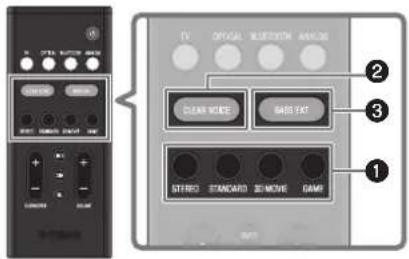

Regolazione del suono in base alla proprie preferenze

① Ascolto di audio con suoni che corrispondono al contenuto video o musicale (modalità sonora)

È possibile selezionare una modalità sonora tra le tre modalità disponibili che producono campi sonori surround e una modalità sonora per la riproduzione stereo.

STEREO

Questa modalità sonora fornisce la riproduzione stereo. È la modalità sonora più adatta per la riproduzione di musica.

STANDARD

Questa modalità sonora fornisce la riproduzione surround più adatta per i programmi televisivi quali le trasmissioni sportive. Enfatizza le voci umane e le rende più facili da sentire, creando un senso di presenza.

3D MOVIE

Questa modalità sonora fornisce la riproduzione surround più adatta per i film. Riproduce un campo sonoro tridimensionale e crea uno spazio sonoro che sembra avvolgere il corpo dell'ascoltatore.

GAME

Questa modalità sonora fornisce la riproduzione surround più adatta per i videogiochi. La localizzazione precisa dei singoli effetti sonori offre un'esperienza di gioco molto coinvolgente.

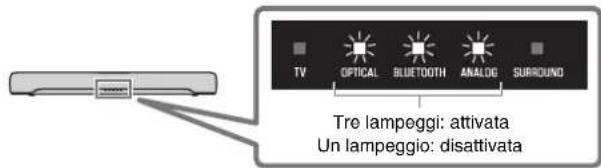

②Riproduzione chiara delle voci umane (CLEAR VOICE)

Quando è attiva la funzione Clear Voice, le voci umane nell'audio si possono sentire più facilmente. Questa funzione è consigliata per la riproduzione a volumi bassi e per film o drammi con molta musica di sottofondo ed effetti sonori.

Premere CLEAR VOICE per attivare o disattivare la funzione.

TV OPTICAL BLUETOOTH ANALOG SURROUND Tre lampeggi: attivata Un lampeggio: disattivata

③Ascolto di suoni bassi ricchi (BASS EXT)

Quando la funzione Bass Extension è attiva, i suoni bassi vengono potenziati e resi più ricchi.

Premere BASS EXT per attivare o disattivare la funzione.

TV OPTICAL BLUETOOTH ANALOG SURROUND Tre lampeggi: attivata Un lampeggio: disattivata

NOTA

Le impostazioni predefinite sono le seguenti:

Modalità sonora: STANDARD

CLEAR VOICE: Disattivato

BASS EXT: Attivato

Ascolto di audio da un dispositivo Bluetooth®

I contenuti audio da un dispositivo Bluetooth (come uno smartphone) possono essere riprodotti dalla soundbar.

Dispositivo Bluetooth

1 Premere BLUETOOTH sul telecomando per passare alla sorgente di ingresso Bluetooth.
2 Attivare la funzione Bluetooth del dispositivo Bluetooth.

Sullo schermo del dispositivo Bluetooth viene visualizzato l'elenco dei dispositivi Bluetooth che possono essere collegati.

3 Selezionare il prodotto visualizzato nell'elenco.

Nell'elenco è visualizzato "Yamaha SR-C30A" o "Yamaha AV".

4 Riprodurre un brano sul dispositivo Bluetooth.

La soundbar inizia la riproduzione dell'audio dal dispositivo Bluetooth.

NOTA
- La soundbar può essere collegata a due dispositivi Bluetooth contemporaneamente. È necessario arrestare la riproduzione su un dispositivo Bluetooth e quindi avviare la riproduzione sull'altro dispositivo Bluetooth.

Controllo della soundbar con l'app per smartphone

Installando l'app dedicata gratuita "Sound Bar Remote" su uno smartphone, è possibile controllare la soundbar anche dallo smartphone. L'app consente di controllare la soundbar e di controllare allo stesso tempo le impostazioni della soundbar correntemente applicate, come la modalità sonora, tramite la schermata dell'app.

Cercare "Sound Bar Remote" in App Store o Google Play e installarla nello smartphone. Per i dettagli sull'app, vedere la descrizione dell'app in App Store o Google Play.

NOTA

- Per controllare la soundbar usando l'app, configurare le impostazioni dello smartphone come indicato di seguito:

• Attivare la funzione Bluetooth.
• Per i dispositivi con sistema operativo Android 11 o precedente, configurare le impostazioni in modo da consentire l'ottenimento delle informazioni sulla posizione.
  L'app Sound Bar Remote app utilizza le informazioni sulla posizione del dispositivo Android solo per rilevare la soundbar. Le informazioni sulla posizione acquisite non saranno usate per nessun altro scopo.
• Per i dispositivi con sistema operativo Android 12 o successivo, configurare le impostazioni in modo da consentire l'uso di dispositivi nelle vicinanze.
• Questa soundbar è compatibile solo con l'app Sound Bar Remote. La soundbar non può essere controllata usando altre app (come Sound Bar Controller).
