SRC30A - Barre de son YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basses sans fil
Marque	YAMAHA
Modèle	SRC30A
Entrées audio	HDMI (ARC), optique numérique, Bluetooth
Modes sonores	STANDARD, TV, FILM, JEU, STÉRÉO
Fonctions spéciales	Clear Voice (voix claires), Bass Extension (graves renforcés)
Contrôle	Télécommande infrarouge, application Sound Bar Remote (iOS/Android)
Fonction HDMI CEC	Oui (contrôle par télécommande TV)
Bluetooth	Connexion simultanée jusqu'à 2 appareils
Alimentation	Adaptateur secteur (modèle ANAD-420FIOT-B), cordon d'alimentation inclus
Installation	Sur meuble ou montage mural (kit non inclus, voir manuel)
Accessoires inclus	Télécommande, adaptateur secteur, cordons d'alimentation (×2), câble optique, coussinets anti-dérapants, entretoises, gabarit de fixation
Sécurité	Lire la brochure de sécurité incluse
Pile télécommande	CR2025 (préinstallée)
Câble optique inclus	Oui
Application mobile	Sound Bar Remote (gratuite)
Configuration audio	2.1 canaux (barre + caisson de basses)
Compatibilité TV	TV avec prise HDMI ARC ou sortie optique

FOIRE AUX QUESTIONS - SRC30A YAMAHA

Comment connecter la barre de son à mon téléviseur ?

Vous pouvez connecter la barre de son via un câble HDMI (compatible ARC) ou avec le câble optique numérique inclus. Pour utiliser la fonction HDMI CEC (contrôle par télécommande TV), utilisez un câble HDMI sur une prise ARC du téléviseur.

Comment utiliser la fonction Bluetooth ?

Appuyez sur la touche BLUETOOTH de la télécommande, puis activez le Bluetooth sur votre appareil (smartphone, tablette). Sélectionnez "Yamaha SR-C30A" dans la liste des périphériques. La barre de son peut être connectée simultanément à deux appareils Bluetooth.

Que faire si je n’ai pas de son ?

Vérifiez que la barre de son est allumée (témoin lumineux) et que la source d'entrée est correcte (TV, Bluetooth). Assurez-vous que le volume n'est pas coupé (mute) et que le téléviseur est réglé sur la bonne sortie audio (optique ou ARC). Réessayez en redémarrant les appareils.

Comment changer de mode sonore ?

Appuyez sur la touche SOUND MODE de la télécommande pour parcourir les modes : STANDARD, TV, FILM, JEU et STÉRÉO. Le mode STÉRÉO est idéal pour la musique, tandis que FILM crée un son surround immersif.

La télécommande ne fonctionne pas, que faire ?

Retirez la languette isolante de la pile (CR2025) si ce n'est pas fait. Dirigez la télécommande vers le capteur infrarouge de la barre de son (à moins de 6 mètres). Si le problème persiste, remplacez la pile.

Comment installer la barre de son au mur ?

L'installation murale doit être effectuée par un installateur qualifié. Utilisez le gabarit de fixation et les entretoises inclus. Consultez le manuel d'installation sur le site Web de Yamaha pour la procédure détaillée.

Comment utiliser l'application Sound Bar Remote ?

Téléchargez l'application Sound Bar Remote depuis l'App Store ou Google Play. Activez le Bluetooth sur votre smartphone, puis ouvrez l'application. Elle vous permet de contrôler la barre de son, de sélectionner les modes sonores et d'ajuster les réglages.

Puis-je contrôler la barre de son avec ma télécommande TV ?

Oui, si vous connectez un câble HDMI entre la barre de son et une prise ARC du téléviseur, activez la fonction HDMI CEC dans les réglages TV. Vous pourrez alors allumer/éteindre et régler le volume de la barre de son avec la télécommande du téléviseur.

Comment activer la fonction Clear Voice ?

Appuyez sur la touche CLEAR VOICE de la télécommande pour activer ou désactiver cette fonction. Clear Voice rend les dialogues plus audibles, surtout à bas volume ou dans les films avec beaucoup d'effets sonores.

La barre de son ne s'allume pas, pourquoi ?

Vérifiez que l'adaptateur secteur est branché correctement à la barre de son et à une prise secteur. Assurez-vous que le caisson de basses est également alimenté. Si la barre de son ne s'allume toujours pas, contactez le support Yamaha.

MODE D'EMPLOI SRC30A YAMAHA

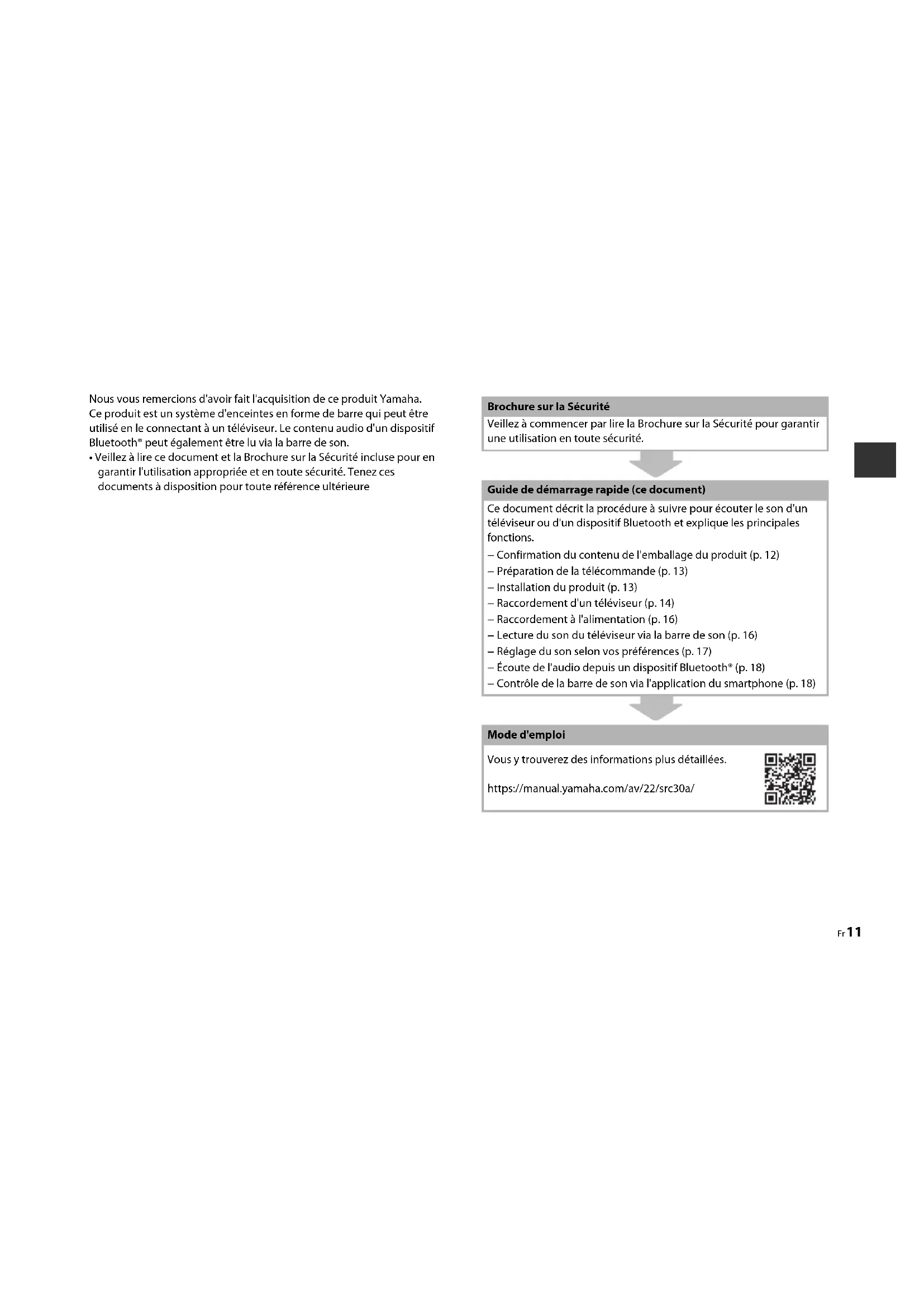

Guide de démarrage rapide.... 11

Nous vous remercions d'avoir fait l'acquisition de ce produit Yamaha. Ce produit est un système d'enceintes en forme de barre qui peut être utilisé en le connectant à un téléviseur. Le contenu audio d'un dispositif Bluetooth ^® peut également être lu via la barre de son. - Veillez à lire ce document et la Brochure sur la Sécurité incluse pour en garantir l'utilisation appropriée et en toute sécurité. Tenez ces documents à disposition pour toute référence ultérieure.

Brochure sur la sécurité

Veillez à commencer par lire la Brochure sur la Sécurité pour garantir une utilisation en toute sécurité.

Guide de démarrage rapide (ce document)

Ce document décrit la procédure à suivre pour écouter le son d'un téléviseur ou d'un dispositif Bluetooth et explique les principales fonctions.

• Confirmation du contenu de l'emballage du produit (p. 12)
• Préparation de la télécommande (p. 13)
• Installation du produit (p. 13) – Raccordement d'un téléviseur (p. 14) – Raccordement à l'alimentation (p. 16) – Lecture du son du téléviseur via la barre de son (p. 16) – Réglage du son selon vos préférences (p. 17) – Écoute de l'audio depuis un dispositif Bluetooth (p. 18)
• Contrôle de la barre de son via l'application du smartphone (p. 18)

Mode d'emploi

Vous y trouverez des informations plus détaillées.

https://manual.yamaha.com/av/22/src30a/

Confirmation du contenu de l'emballage du produit

Ce produit comprend les principaux appareils et accessoires suivants. Sortez tous les articles de la boîte et assurez-vous qu'il ne manque rien.

■ Principaux appareils : Barre de son (SR-CUC30A)

- Ce produit n'est pas vendu avec un câble HDMI. Prévoyez-en un en vente dans le commerce.

■ Accessoires Télécommande

Cordons d'alimentation (×2)

Adaptateur secteur (Numéro de modèle : ANAD-420FIOT-B)

Câble audio optique numérique

Coussinets anti-dérapants (4 sur 1 feuille) Fixez-les au bas du caisson de basses.

À utiliser lors de la fixation de la barre de son à un mur.

Entretoises (A : x2, B : x2, sur une feuille)

Gabarit de fixation

• Guide de démarrage rapide (ce document) • Brochure sur la Sécurité

Préparation de la télécommande

Une pile au lithium (CR2025) a déjà été insérée dans la télécommande. Décollez la feuille de protection comme suit pour pouvoir utiliser la télécommande.

Languette isolante de la pile

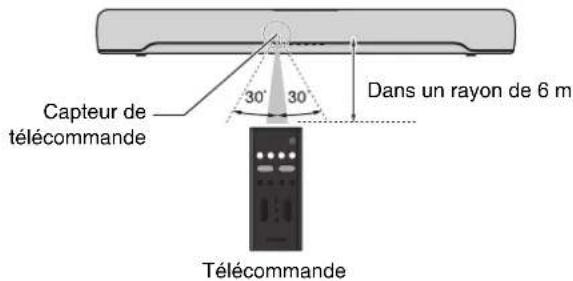

Rayon d'action de la télécommande

La télécommande peut être utilisée pour contrôler les fonctions de ce produit. Lorsque vous utilisez la télécommande, dirigez-la sur le capteur de la télécommande de la barre de son dans le rayon illustré ci-après :

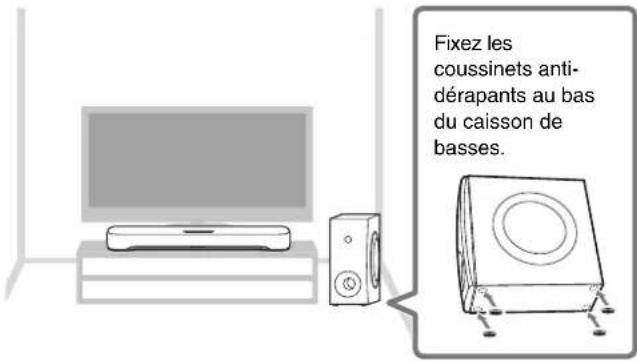

Installation du produit

Installez la barre de son et le caisson de basses comme illustré ci-après :

- Le caisson de basses peut également être utilisé sur le côté. Voir le Mode d'emploi pour en savoir plus.

Mode d'emploi

Pour une installation correcte de la barre de son sur un mur, veillez à confier l'installation à un entrepreneur qualifié. Reportez-vous au Manuel d'installation pour le montage mural sur notre site Web pour connaître la méthode d'installation.

Manuel d'installation pour le montage mural

Raccordement d'un téléviseur

Raccordez un téléviseur à la barre de son. Sélectionnez la procédure de connexion selon la fonction que vous utiliserez. Les différences selon la procédure de connexion sont les suivantes :

Fonction et procédure de connexion

	Fonction de contrôle HDMI1)	Prise du téléviseur à connecter	Procédure de connexion
Câble audio optique numérique (inclus)	—	Prise de sortie audio optique numérique	« Raccordement d'un téléviseur au moyen du câble audio optique numérique (inclus) »(sur la droite)
Câble HDMI (en vente dans le commerce)	[IMAGE]	Prise d'entrée HDMI (compatible ARC2))	« Raccordement d'un téléviseur au moyen d'un câble HDMI (en vente dans le commerce) »(sur la page suivante)

L'activation de la fonction de contrôle HDMI permet de contrôler la barre de son avec la télécommande du téléviseur. Les fonctions suivantes peuvent être commandées avec la télécommande du téléviseur :

- Mise sous et hors tension

Le téléviseur et la barre de son sont mis sous/hors tension simultanément.

Réglage du volume

Le volume de la barre de son peut être réglé lorsque la sortie audio du téléviseur est réglée sur la barre de son.

2) Lors de la connexion à une prise d'entrée HDMI non compatible avec ARC, connectez à la fois un câble HDMI et un câble audio optique numérique.

- Le type et la qualité du signal audio du téléviseur transmis par le câble audio optique numérique ou le câble HDMI sont les mêmes.

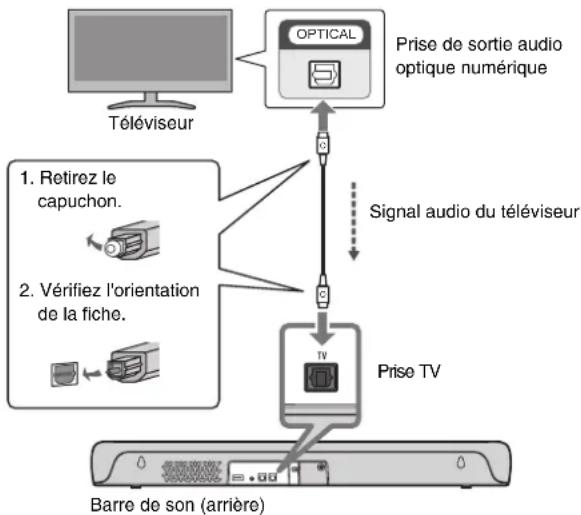

Raccordement d'un téléviseur au moyen du câble audio optique numérique (inclus)

Le signal audio du téléviseur est transmis à la barre de son lorsque celle-ci est connectée à un téléviseur au moyen du câble audio optique numérique inclus. La fonction de contrôle HDMI qui commande la barre de son au moyen de la télécommande d'un téléviseur ne peut pas être utilisée.

- Connectez des appareils audio-vidéo (tels que des lecteurs BD/DVD et des décodeurs) aux prises d'entrée HDMI du téléviseur.

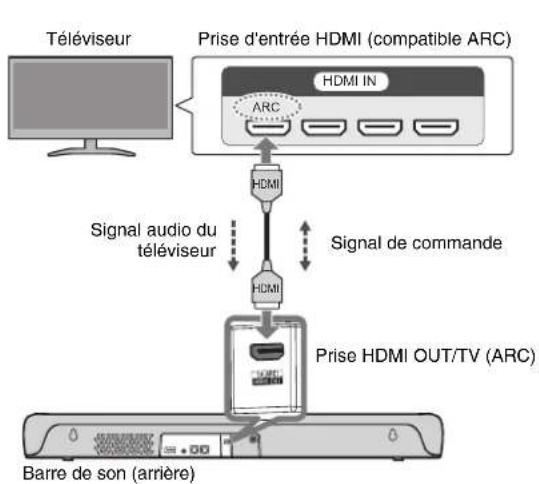

Raccordement d'un téléviseur au moyen d'un câble HDMI (en vente dans le commerce)

Les signaux de commande sont transmis du téléviseur à la barre de son lorsque celle-ci est connectée à un téléviseur au moyen d'un câble HDMI (en vente dans le commerce). Cela vous permettra d'utiliser la fonction de contrôle HDMI qui commande la barre de son au moyen de la télécommande du téléviseur.

Si le câble HDMI est connecté à une prise d'entrée HDMI du téléviseur compatible avec Audio Return Channel (étiquetée « ARC »), le signal audio du téléviseur est également transmis à la barre de son via le câble HDMI. Par conséquent, un téléviseur peut être connecté à la barre de son au moyen d'un seul câble HDMI.

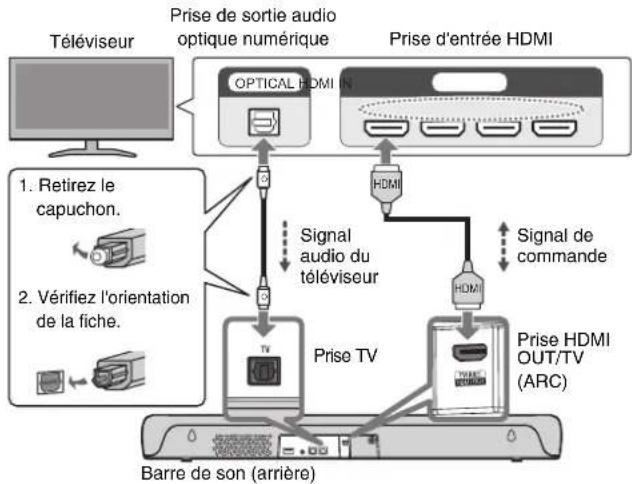

Lorsque vous connectez une prise d'entrée HDMI non compatible avec ARC, connectez également le câble audio optique numérique inclus pour transmettre le signal audio du téléviseur sur la barre de son.

Connexion à une prise d'entrée HDMI compatible ARC Connexion à une prise d'entrée HDMI non compatible avec ARC

• Lorsque la barre de son est raccordée à un téléviseur via un câble HDMI, vérifiez que les réglages du téléviseur sont configurés correctement comme suit :
• La fonction de contrôle HDMI du téléviseur est activée.
• La sortie audio du téléviseur est réglée sur ARC (lorsqu'une prise d'entrée HDMI compatible ARC est connectée)
• Connectez des appareils audio-vidéo (tels que des lecteurs BD/DVD et des décodeurs) aux prises d'entrée HDMI du téléviseur.

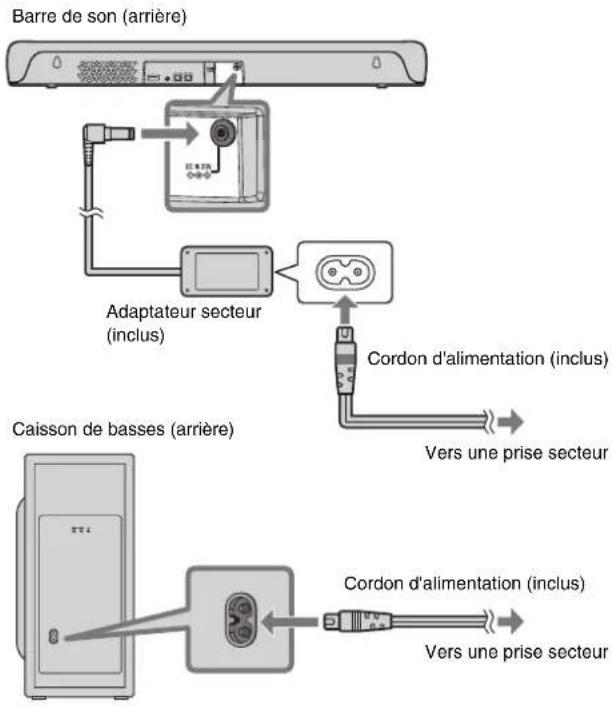

Raccordement à l'alimentation

Après avoir connecté la barre de son au téléviseur, connectez la barre de son et le caisson de basses à l'alimentation comme suit :


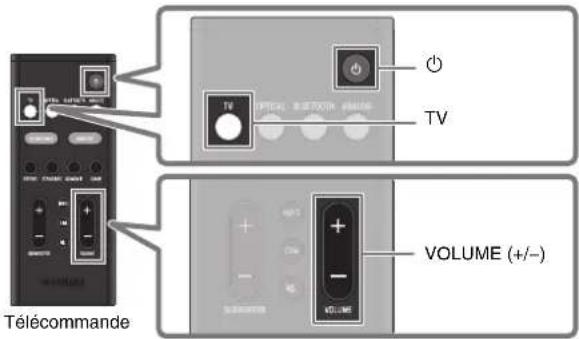

Lecture du son du téléviseur via la barre de son

1. Allumez le téléviseur.

Lorsque la fonction de contrôle HDMI du téléviseur est activée, la barre de son s'allume également. Dans ce cas, passez à l'étape 4.

2 Allumez la barre de son.

Appuyez sur la touche ⏻ (alimentation) de la télécommande. L'alimentation du caisson de basses s'allume également au même moment.

Appuyez sur TV.

4 Appuyez sur VOLUME (+/-) pour régler le volume.

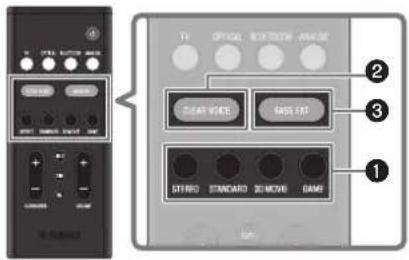

①Écoute audio avec un son qui correspond au contenu vidéo ou musical (mode sonore)

Un mode sonore peut être sélectionné parmi trois modes sonores produisant des champs de son Surround et un mode sonore pour la lecture stéréo.

Ce mode sonore fournit une lecture stéréo. Il s'agit du mode sonore le mieux adapté à la lecture de musique.

Ce mode sonore fournit une lecture Surround qui convient le mieux aux programmes télévisés comme les émissions sportives. Il accentue les voix humaines et les rend plus faciles à entendre, tout en créant un sentiment de présence.

Ce mode sonore fournit une lecture Surround idéale pour les films. Il reproduit un champ sonore en trois dimensions et crée un espace sonore qui semble envelopper votre corps.

Ce mode sonore fournit une lecture Surround qui convient le mieux aux jeux vidéo. La localisation précise des effets sonores individuels fournit une expérience de jeu extrêmement immersive.

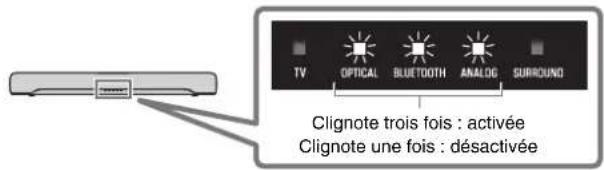

2 Lecture claire des voix humaines (CLEAR VOICE)

Les voix humaines dans le contenu audio peuvent être plus audibles lorsque la fonction Clear Voice est activée. La fonction est recommandée pour la lecture à bas volume ou pour les films ou les drames avec une pléthore de musique de fond et d'effets sonores. Appuyez sur CLEAR VOICE pour activer ou désactiver cette fonction.

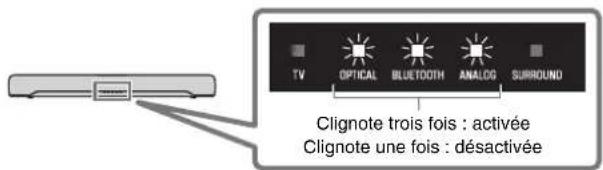

③Profiter de sons graves riches (BASS EXT)

Les sons graves sont de meilleure qualité et deviennent plus riches lorsque la fonction d'accentuation des graves est activée. Appuyez sur BASS EXT pour activer ou désactiver cette fonction.

Les réglages par défaut sont les suivants :

Mode sonore : STANDARD

CLEAR VOICE : Désactivé

BASS EXT : Activé

Écoute de l'audio depuis un dispositif bluetooth®

Le contenu audio d'un dispositif Bluetooth (comme un smartphone) peut être lu via la barre de son.

1 Appuyez sur BLUETOOTH de la télécommande pour basculer la source d'entrée sur Bluetooth. 2 Sur le dispositif Bluetooth, activez la fonction Bluetooth.

Une liste des dispositifs Bluetooth pouvant être connectés s'affiche sur l'écran du dispositif Bluetooth.

Sélectionnez votre produit affiché dans la liste.

« Yamaha SR-C30A » ou « Yamaha AV » est affiché dans la liste.

4 Lisez un morceau sur le dispositif Bluetooth.

La barre de son se met à lire le son depuis le dispositif Bluetooth.

NOTE - La barre de son peut être connectée simultanément à deux dispositifs Bluetooth. Vous devez arrêter la lecture sur le dispositif Bluetooth, puis lancer la lecture sur l'autre dispositif Bluetooth.

Contrôle de la barre de son via l'application du smartphone

En installant l'application dédiée gratuite « Sound Bar Remote » sur un smartphone, la barre de son peut également être contrôlée depuis ce smartphone. L'application vous permet de contrôler la barre de son tout en vérifiant les paramètres de la barre de son actuellement appliqués, comme le mode sonore via l'écran de l'application.

Recherchez « Sound Bar Remote » sur l'App Store ou Google Play et installez-la sur le smartphone. Pour plus d'informations sur l'application, reportez-vous à la description de l'application sur l'App Store ou Google Play.

NOTE

- Pour contrôler la barre de son au moyen de l'application, configurez les réglages de votre smartphone comme suit :

• Activez la fonction Bluetooth.
• Pour les appareils avec le système d'exploitation Android 11 ou antérieur, configurez les réglages pour permettre l'obtention des informations de localisation. L'application Sound Bar Remote utilise les informations de localisation de l'appareil Android uniquement pour détecter la barre de son. Les informations de localisation acquises ne seront pas utilisées à d'autres fins.
• Pour les appareils avec le système d'exploitation Android 12 ou ultérieur, configurez les réglages pour autoriser l'utilisation d'appareils à proximité.
• Cette barre de son est uniquement compatible avec l'application Sound Bar Remote. La barre de son ne peut pas être contrôlée à l'aide d'autres applications (comme Sound Bar Controller).
