用户手册 SRC30A YAMAHA

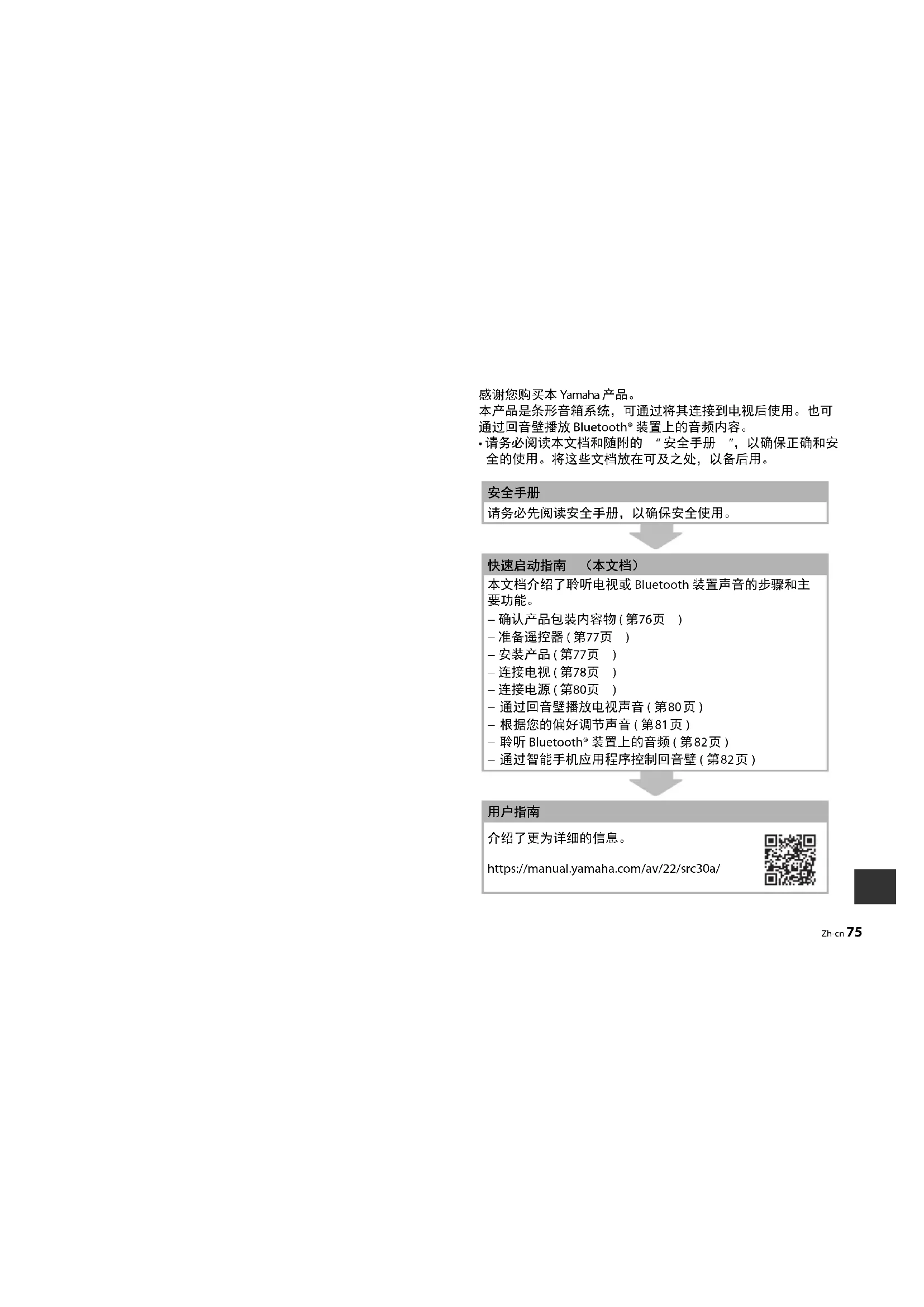

本产品是条形音箱系统，可通过将其连接到电视后使用。也可通过回音壁播放Bluetooth®装置上的音频内容。
·请务必阅读本文档和随附的“安全手册”，以确保正确和安全的使用。将这些文档放在可及之处，以备后用。
安全手册
请务必先阅读安全手册，以确保安全使用。
快速启动指南 （本文档）
本文档介绍了聆听电视或Bluetooth装置声音的步骤和主要功能。
- 确认产品包装内容物 (第76页)
- 准备遥控器 (第77页)
- 安装产品（第77页）
- 连接电视 (第78页)
- 连接电源 (第80页)
- 通过回音壁播放电视声音（第80页）
- 根据您的偏好调节声音（第81页）
- 聆听 Bluetooth® 装置上的音频 (第82页)
- 通过智能手机应用程序控制回音壁(第82页)
用户指南
介绍了更为详细的信息。
https://manual.yamaha.com/av/22/src30a/
确认产品包装内容物
本产品包括以下主要设备和附件。从包装盒中取出所有物品并确保无一缺失。
■ 主要设备
回音壁 (SR-CUC30A)
低音炮 (SR-WSWC30A)
■注
- 本产品未随附 HDMI 缆线。需准备一根市售缆线。
■ 附件
遥控器
电源线 (×2)
AC 适配器
(型号：ANAD-420FIOT-B)
将回音壁安装在墙上时使用。
垫片（A: ×2，B: ×2，1片）
安装模板
数字光纤音频缆线
防滑垫 （4 件 / 片）
将其安装至低音炮的底部。
- 快速启动指南 （本文档）
- 安全手册
准备遥控器
遥控器内已经插入锂电池（CR2025）。如下拉出绝缘片，以使用遥控器。
遥控器操作范围
遥控器可用于操控本产品的功能。使用遥控器时，请将其对准回音壁的遥控传感器，范围如下图所示：
遥控器
安装产品

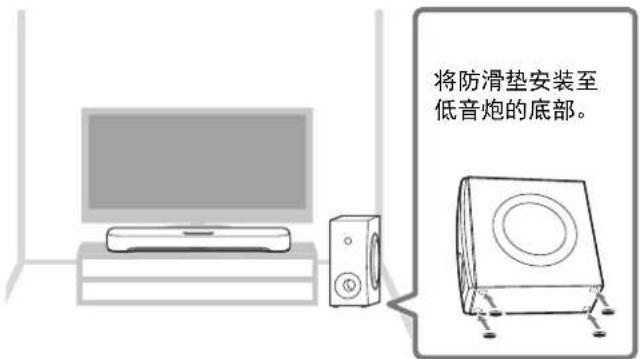

安装回音壁和低音炮，如下图所示：
■注
- 低音炮也可侧用。有关详细信息，请参阅用户指南。
用户指南
如要将回音壁正确地安装在墙上，请确保由具备资质的承包商完成。有关安装方法，请参阅我们网站上的壁挂式安装指南。
壁挂式安装指南
连接电视
将电视连接至回音壁。根据要使用的功能选择连接步骤。根据连接步骤的不同，差异如下：
功能及连接步骤
| HDMI 控制功能1) | 要连接的电视插孔 | 连接步骤 | |
| 数字光纤音频缆线(随附)[IMAGE] | — | 数字光纤音频输出插孔 | “使用数字光纤音频缆线(随附)连接电视(右侧) |
| HDMI 缆线(市售)[IMAGE] | √ | HDMI 输入插孔(兼容ARC2)) | “使用 HDMI 缆线(市售)连接电视”(下一页) |
1) HDMI 控制功能允许使用电视遥控器控制回音壁。可使用电视遥控器控制以下功能：
- 打开和关闭电源 电视和回音壁同时开 / 关。
- 音量调节 将电视的音频输出设为回音壁时，可以调节回音壁的音量。
2) 当连接至不兼容 ARC 的 HDMI 输入插孔时，请同时连接 HDMI 缆线和数字光纤音频缆线。
■注
- 无论通过数字光纤音频缆线还是 HDMI 缆线传输，电视音频信号的类型和质量并无二致。

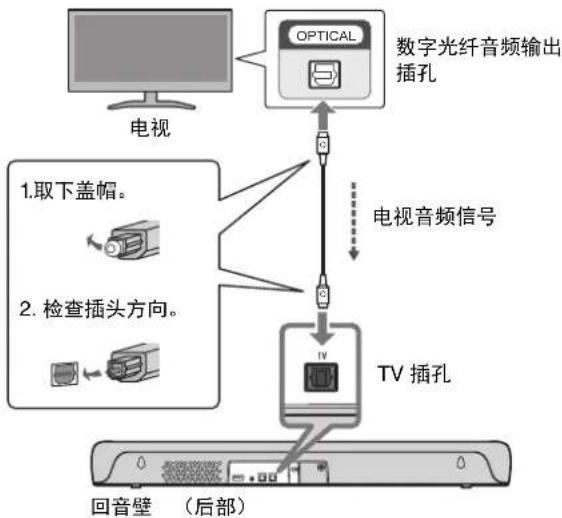

使用数字光纤音频缆线 （随附）连接电视
使用随附的数字光纤音频缆线将回音壁连接到电视时，电视的音频信号将传输到回音壁。使用电视遥控器控制回音壁时，HDMI 控制功能无法使用。
■注
- 将 AV 设备（如 BD/DVD 播放机和机顶盒）连接至电视的 HDMI 输入插孔。
使用 HDMI 缆线 （市售）连接电视
使用 HDMI 缆线 （市售）将回音壁连接到电视时，控制信号会从电视传输到回音壁。此时，您能够使用通过电视遥控器控制回音壁的 HDMI 控制功能。
如将 HDMI 缆线连接到兼容音频回传通道的电视 HDMI 输入插孔（标记为 “ARC”），电视音频信号也会通过 HDMI 缆线传输到回音壁。因此，可用一根 HDMI 缆线将电视连接到回音壁。
连接至不兼容 ARC 的 HDMI 输入插孔时，还需连接随附的数字光纤音频缆线，以将电视音频信号传输到回音壁。

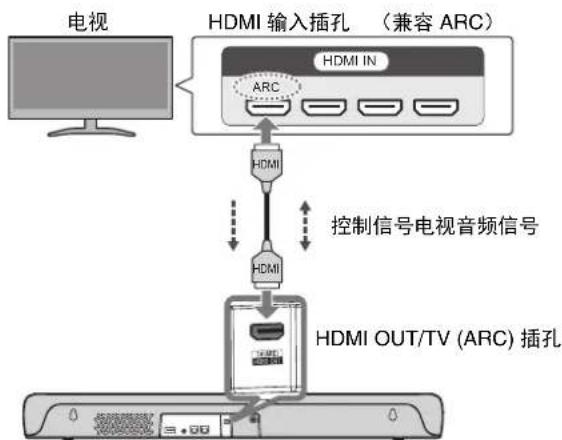

连接至兼容 ARC 的 HDMI 输入插孔
回音壁 （后部）

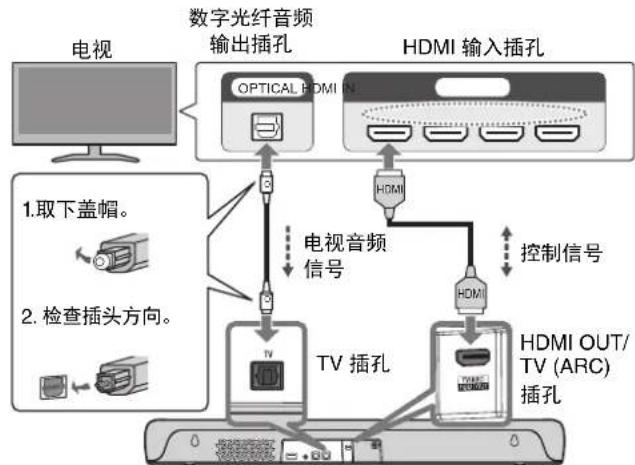

连接至不兼容 ARC 的 HDMI 输入插孔
回音壁 （后部）
■注
- 通过 HDMI 缆线将回音壁连接至电视时，请确认电视设置已正确配置如下：
- 电视的 HDMI 控制功能已启用。
- 电视的音频输出设置为 ARC（连接兼容 ARC 的 HDMI 输入插孔时）。
- 将 AV 设备（如 BD/DVD 播放机和机顶盒）连接至电视的 HDMI 输入插孔。

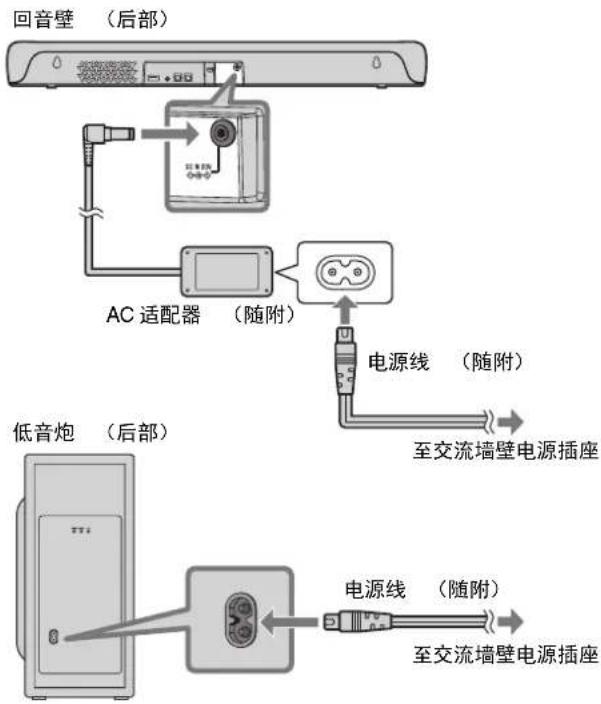

连接电源
将回音壁连接至电视后，将回音壁和低音炮连接至电源，如下所示：
通过回音壁播放电视声音
1 打开电视。
启用电视的 HDMI 控制功能后，回音壁也会打开。在这种情况下，请转到步骤 4。
2 打开回音壁。
按遥控器上的 ⏻（电源）按钮。 低音炮的电源也同时开启。
3 按 TV。
4 按 VOLUME (+/-) 调节音量。

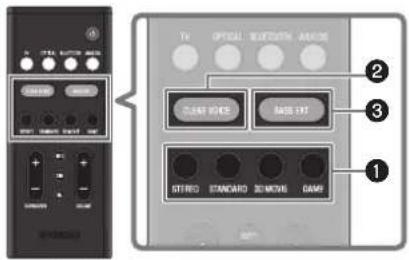

根据您的偏好调节声音
遥控器
①聆听声音与视频或音乐内容相匹配的音频（声音模式）
可从三种产生环绕声场的声音模式和一种用于立体声播放的声音模式中选择一种。
STEREO
该声音模式提供立体声播放。是最适于播放音乐的声音模式。
STANDARD
该声音模式提供最适于体育广播等电视节目的环绕声播放。该模式突出人声，更清晰可辨，同时创造了一种身临其境的感受。
3D MOVIE
该声音模式提供最适于电影的环绕声播放。该模式再现了三维声场，并创造了仿佛萦绕全身的声音空间。
GAME
该声音模式提供最适于视频游戏的环绕声播放。独立音效的准确定位提供了十分美妙的沉浸式游戏体验。
② 清晰播放人声（CLEAR VOICE）
启用清晰语音功能后，音频中的人声更为清晰可辨。对于低音量播放或采用大量背景音乐和音响效果的电影或戏剧，建议使用此功能。
按 CLEAR VOICE 启用或禁用此功能。
③享受丰富的低音音效（BASS EXT）
启用低音增强功能后，低音会增强并变得更为丰富多姿。按 BASS EXT 启用或禁用此功能。
■注
默认设置如下：
声音模式：STANDARD
CLEAR VOICE: 已禁用
BASS EXT: 已启用
聆听 Bluetooth® 装置上的音频
可以通过回音壁播放Bluetooth装置（例如智能手机）上的音频内容。
1 按遥控器上的 BLUETOOTH 将输入源切换为 Bluetooth。
2 在 Bluetooth 装置上，启用 Bluetooth 功能。
可连接的 Bluetooth 装置列表显示在 Bluetooth 装置的屏幕上。
3 选择列表中显示的产品。
列表中显示“Yamaha SR-C30A”或“Yamaha AV”。
4 在 Bluetooth 装置上播放歌曲。
回音壁将开始播放 Bluetooth 装置上的音频。
■注
- 可将回音壁同时连接至两台 Bluetooth 装置。您需要先停止播放一台 Bluetooth 装置上的内容，然后再播放另一台 Bluetooth 装置上的内容。
通过智能手机应用程序控制回音壁
通过在智能手机上安装免费的专用应用程序“Sound Bar Remote”，还可从智能手机控制回音壁。该应用程序允许您在通过应用程序屏幕检查当前应用的回音壁设置（例如声音模式）的同时，控制回音壁。
在 App Store 中搜索 “Sound Bar Remote”，然后将其安装在智能手机上。
有关应用程序的详细信息，请参阅 App Store 上的应用程序说明。
■注
- 要使用该应用程序控制回音壁，请按照以下步骤在智能手机上配置设置：
- 启用 Bluetooth 功能。
- 对于使用 Android 11 操作系统或更早版本的设备，请配置允许获取位置信息的设置。
Sound Bar Remote 应用程序仅使用 Android 设备中的位置信息来检测回音壁。所获取的位置信息不用于任何其他目的。
- 对于使用 Android 12 操作系统或更新版本的设备，请配置允许使用附近设备的设置。
- 本回音壁仅与 Sound Bar Remote 应用程序相兼容。无法使用其他应用程序（如 Sound Bar Controller）控制回音壁。
