РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SRC30A YAMAHA

Краткое руководство по началу работы...... 67

快速启动指南 75

Sound Bar

Barre de son

Barra de Sonido

Саундбар

回音壁

SR-C30A

EN

FR

DE

SV

IT

ES

PT

NL

RU

ZH-CN

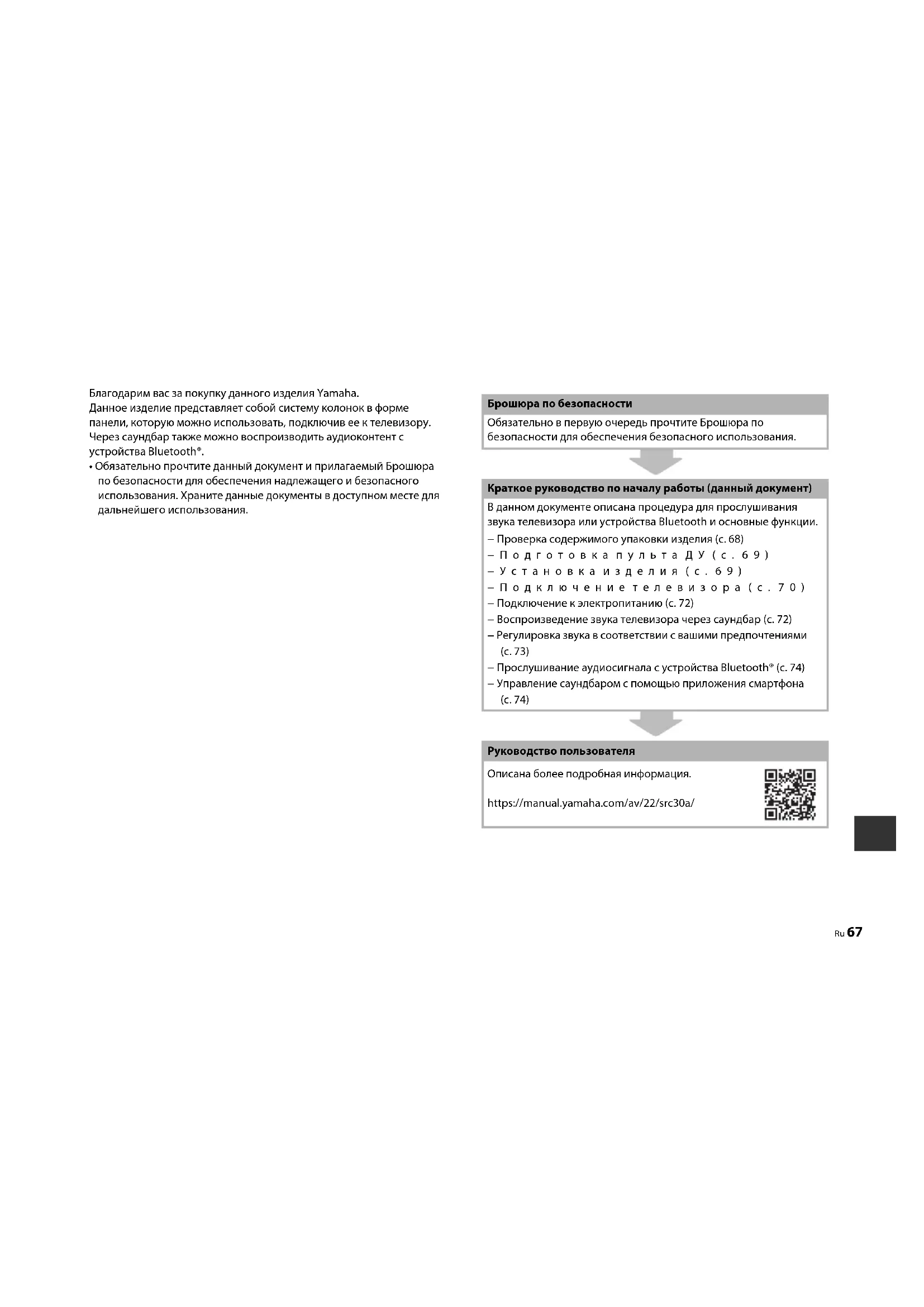

Благодарим вас за покупку данного изделия Yamaha.

Данное изделие представляет собой систему колонок в форме панели, которую можно использовать, подключив ее к телевизору. Через саундбар также можно воспроизводить аудиоконтент с устройства Bluetooth®.

- Обязательно прочтите данный документ и прилагаемый Брошюра по безопасности для обеспечения надлежащего и безопасного использования. Храните данные документы в доступном месте для дальнейшего использования.

Брошюра по безопасности

Обязательно в первую очередь прочтите Брошюра по безопасности для обеспечения безопасного использования.

Краткое руководство по началу работы (данный документ)

В данном документе описана процедура для прослушивания звука телевизора или устройства Bluetooth и основные функции.

– Проверка содержимого упаковки изделия (с. 68)
- Подготовка пульта ДУ (с. 69)
- Установка изделия (с. 69)
- Подключениетелевизора (с. 70)
– Подключение к электропитанию (с. 72)
– Воспроизведение звука телевизора через саундбар (с. 72)
– Регулировка звука в соответствии с вашими предпочтениями (с. 73)
– Прослушивание аудиосигнала с устройства Bluetooth® (с. 74)
– Управление саундбаром с помощью приложения смартфона (с. 74)

Руководство пользователя

Описана более подробная информация.

https://manual.yamaha.com/av/22/src30a/

Проверка содержимого упаковки изделия

Данное изделие включает следующие основные устройства и аксессуары. Извлеките все предметы из коробки и убедитесь, что все предметы имеются в наличии.

Основные устройства

Саундбар (SR-CUC30A)

Сабвуфер (SR-WSWC30A)

■ ПРИМЕЧАНИЕ

- К данному изделию кабель HDMI не прилагается. Подготовьте имеющийся в продаже кабель.

■ Аксессуары

Пульт ДУ

Шнуры питания (×2)

Адаптер переменного тока (Номер модели: ANAD-420FIOT-B)

Используйте при монтаже саундбара на стену.

B

Проставки (A: ×2, B: ×2, на 1 листе)

Монтажный шаблон

Цифровой оптический аудиокабель

Противоскользящие накладки (4 на 1 листе)
Прикрепите их к нижней стороне сабвуфера.

• Краткое руководство по началу работы (данный документ)
• Брошюра по безопасности

Подготовка пульта ДУ

Литиевая батарейка (CR2025) уже вставлена в пульт ДУ. Для использования пульта ДУ извлеките изоляционный лист следующим образом.

Изолирующая прокладка батарейки

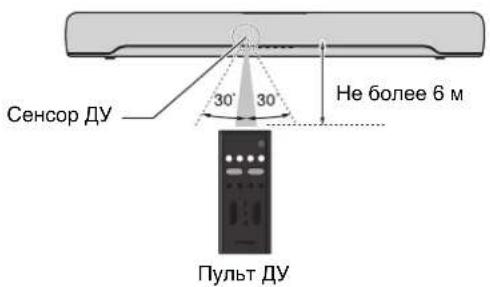

Диапазон действия пульта ДУ

Для управления функциями данного изделия можно использовать пульт ДУ. При использовании пульта ДУ направьте пульт ДУ на сенсор ДУ саундбара в пределах расстояния, показанного на следующем рисунке:

Сенсор ДУ 30° 30° Не более 6 м Пульт ДУ

Установка изделия

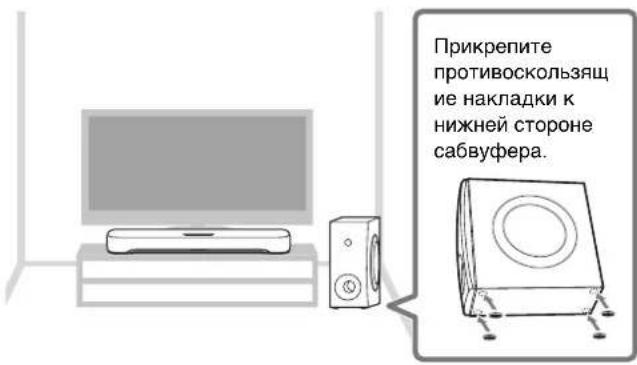

Установите саундбар и сабвуфер, как показано на следующем рисунке:

Прикрепите противоскользящ ие накладки к нижней стороне сабвуфера.

■ ПРИМЕЧАНИЕ

- Сабвуфер также можно использовать на боку. Для получения дополнительной информации см. Руководство пользователя.

Руководство пользователя

Для надлежащей установки саундбара на стене убедитесь, что она будет выполнена квалифицированным подрядчиком. Для получения информации о способе установки см. Руководство по установке для настенного монтажа на нашем веб-сайте.

Руководство по установке для настенного монтажа

Подключение телевизора

Подключите телевизор к саундbaru. Выберите процедуру подключения в соответствии с используемой функцией. В зависимости от процедуры подключения разница состоит в следующем:

Функция и процедура подключения

	Функция управления через HDMI1)	Гнездо телевизора для подключения	Процедура подключения
Цифровой оптический аудиокабель (прилагается)	—	Цифровое оптическое выходное аудиогнездо	“Подключение телевизора с помощью цифрового оптического аудиокабеля (прилагается)” (справа)
Кабель HDMI (продается отдельно)	√	Входное гнездо HDMI (совместимое с ARC2)	“Подключение телевизора с помощью кабеля HDMI (продается отдельно)” (на следующей странице)

1) Функция управления через HDMI позволяет управлять саундбаром с помощью пульта ДУ телевизора. С помощью пульта ДУ телевизора можно управлять следующими функциями:
Включение и выключение питания
Телевизор и саундбар включаются/выключаются одновременно.
- Регулировка громкости
Можно регулировать громкость саундбара, если аудиовыход телевизора установлен на саундбар.
2) При подключении к входному гнезду HDMI, не совместимому с ARC, выполните подключение как с помощью кабеля HDMI, так и с помощью цифрового оптического аудиокабеля.

■ ПРИМЕЧАНИЕ

- Тип и качество телевизионного аудосигнала, передаваемого по цифровому оптическому кабелю или кабелю HDMI, является одинаковым.

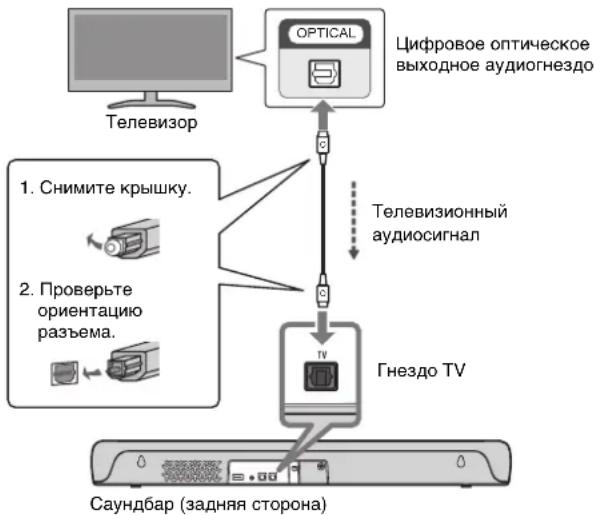

Подключение телевизора с помощью цифрового оптического аудиокабеля (прилагается)

Телевизионный аудиосигнал передается на саундбар, когда саундбар подключен к телевизору с помощью прилагаемого цифрового оптического аудиокабеля. Функция управления через HDMI, которая позволяет управлять саундбаром с помощью пульта ДУ телевизора, не может использоваться.

■ ПРИМЕЧАНИЕ

- Подключите аудиовидеоустройства (например, BD/DVD-proигрыватели и телевизионные приставки) к входным гнездам HDMI телевизора.

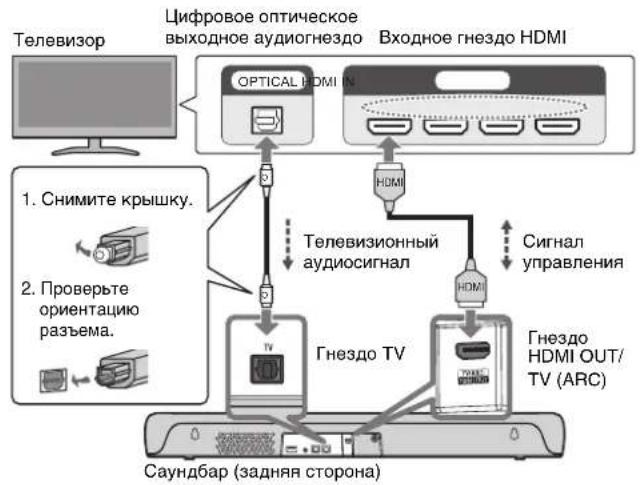

Подключение телевизора с помощью кабеля HDMI (продается отдельно)

Сигналы управления передаются с телевизора на саундбар, когда саундбар подключен к телевизору с помощью кабеля HDMI (продается отдельно). Это позволяет использовать функцию управления через HDMI, которая управляет саундбаром с помощью пульта ДУ телевизора.

Если кабель HDMI подключен к входному гнезду HDMI телевизора с обратным аудиоканалом (обозначено как "ARC"), телевизионный аудиосигнал также передается на саундбар по кабелю HDMI. Таким образом, телевизор можно подключить к саундbaru с помощью одного кабеля HDMI.

При подключении к входному гнезду HDMI, не совместимому с ARC, также подключите прилагаемый цифровой оптический аудиокабель для передачи телевизионного аудиосигнала на саундбар.

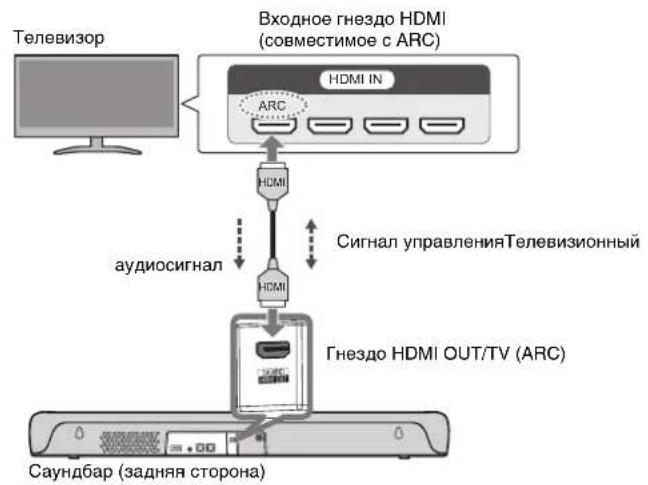

Подключение к входному гнезду HDMI, совместимому с ARC

Подключение к входному гнезду HDMI, не совместимому с ARC

■ ПРИМЕЧАНИЕ

• При подключении саундбара к телевизору с помощью кабеля HDMI убедитесь, что надлежащим образом выполнены следующие настройки телевизора:
• Функция управления по HDMI телевизора включена.
• Аудиовыход телевизора установлен в ARC (при подключении к входному гнезду HDMI, совместимому с ARC).
• Подключите аудиовидеоустройства (например, BD/DVD-проигрыватели и телевизионные приставки) к входным гнездам HDMI телевизора.

Подключение к электропитанию

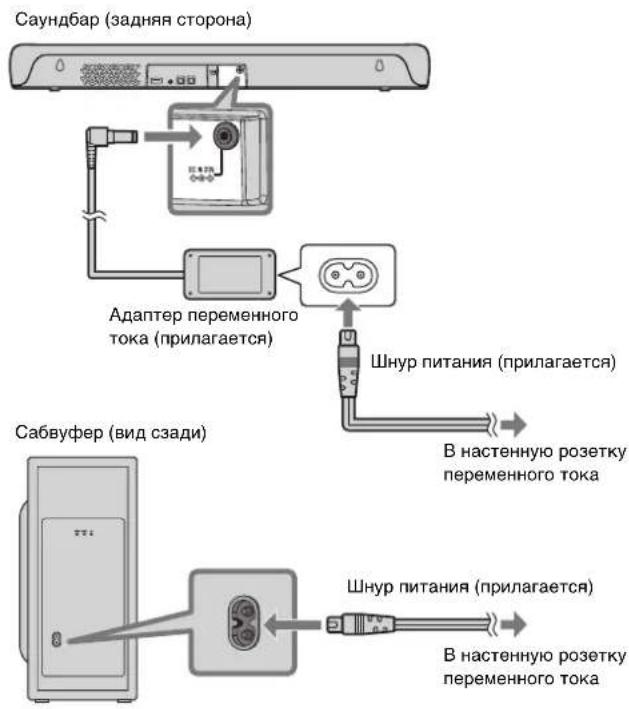

После подключения саундбара к телевизору подключите саундбар и сабвуфер к электропитанию следующим образом:

Саундбар (задняя сторона) Адаптер переменного тока (прилагается) Шнур питания (прилагается) Сабвуфер (вид сзади) В настенную розетку переменного тока Шнур питания (прилагается) В настенную розетку переменного тока

Воспроизведение звука телевизора через саундбар

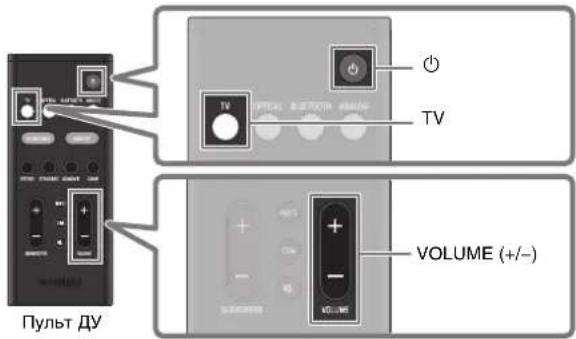

ПУЛЬТ ДУ TV VOLUME (+/-)

1 Включите телевизор.

Когда будет включена функция управления через HDMI телевизора, саундбар также включится. В этом случае перейдите к пункту 4.

2 Включите саундбар.

Нажмите кнопку ⏻ (питание) на пульте ДУ.

Одновременно также включится питание сабвуфера.

3 Нажмите TV.

4 Нажмите VOLUME (+/-) для регулировки громкости.

Регулировка звука в соответствии с вашими предпочтениями

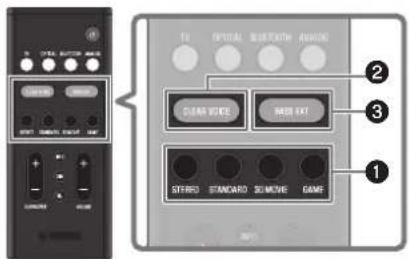

OFFICE SIGHTOUT AMOUNT 2 3 1 GREEN VOICE MESH EXT STUDIO STANDARD SCIMOVE GAME

Пульт ДУ

① Прослушивание аудиосигнала со звуком, совпадающим с видео или музыкальным контентом (режим звука)

Режим звука можно выбрать из трех режимов звука, создающих поля окружающего звучания, и одного режима звука для стереофонического воспроизведения.

STEREO

Этот режим звука обеспечивает стереофоническое воспроизведение. Это режим звука, наилучшим образом подходящий для воспроизведения музыки.

STANDARD

Этот режим звука обеспечивает воспроизведение окружающего звучания, которое наилучшим образом подходит для телевизионных программ, например спортивных трансляций. Он усиливает человеческие голоса и позволяет их легче слышать, что создает ощущение присутствия.

3D MOVIE

Этот режим звука обеспечивает воспроизведение окружающего звучания, которое наилучшим образом подходит для кинофильмов. Он воспроизводит трехмерное звуковое поле и создает звуковое пространство, которое как бы охватывает ваше тело.

GAME

Этот режим звука обеспечивает воспроизведение окружающего звучания, которое наилучшим образом подходит для видеоигр. Точная локализация отдельных звуковых эффектов обеспечивает глубокое погружение в игру.

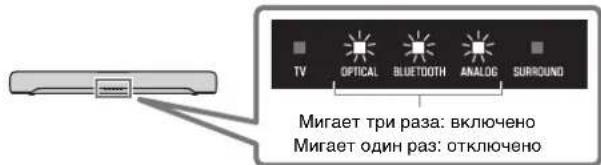

②Четкое воспроизведение человеческих голосов (CLEAR VOICE)

Включение функции Чистый голос позволяет более четко слышать человеческие голоса в составе аудиосигнала. Эта функция рекомендуется для воспроизведения с низкой громкостью и для фильмов или пьес, в которых используется много фоновой музыки и звуковых эффектов.

Нажмите CLEAR VOICE для включения или отключения данной функции.

TV OPTICAL BLUETOOTH ANALOG SURROUND Мигает три раза: включено Мигает один раз: отключено

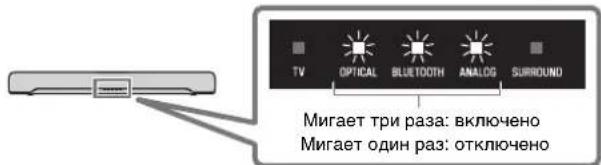

③ Воспроизведение насыщенного звука басов (BASS EXT)

При включении функции усиления басов звук басов усиливается и становится насыщеннее. Нажмите BASS EXT для включения или отключения данной функции.

TV OPTICAL BLUETOOTH ANALOG SURROUND Мигает три раза: включено Мигает один раз: отключено

■ ПРИМЕЧАНИЕ

Настройки по умолчанию следующие:

Режим звука: STANDARD

Прослушивание аудиосигнала с устройства Bluetooth®

Через саундбар можно воспроизводить аудиоконтент с устройства Bluetooth (например, смартфона).

Устройство Bluetooth

1 Нажмите BLUETOOTH на пульте ДУ для переключения источника входного сигнала на Bluetooth.
2 Включите функцию Bluetooth на устройстве Bluetooth.

На экране устройства Bluetooth будет показан список устройств Bluetooth, которые можно подключить.

3 Выберите ваше изделие в отображенном списке.

В списке будет отображено "Yamaha SR-C30A" или "Yamaha AV".

4 Воспроизведите композицию на устройстве Bluetooth.

Саундбар начнет воспроизведение аудиосигнала с устройства Bluetooth.

■ ПРИМЕЧАНИЕ

- Саундбар можно подключить к двум устройствам Bluetooth одновременно. Вам необходимо будет остановить воспроизведение на одном устройстве Bluetooth, а затем начать воспроизведение на другом устройстве Bluetooth.

Управление саундбаром с помощью приложения смартфона

Путем установки бесплатного специального приложения "Sound Bar Remote" на смартфоне также можно управлять саундбаром с этого смартфона. Это приложение позволяет управлять саундбаром, одновременно проверяя применяемые в данный момент настройки саундбара, например режим звука, на экране приложения.

Выполните поиск "Sound Bar Remote" на App Store или Google Play и установите его на смартфоне. Для получения подробной информации о приложении см. описание приложения на App Store или Google Play.

■ ПРИМЕЧАНИЕ

• Для управления саундбаром с помощью приложения выполните настройки на смартфоне следующим образом: - Включите функцию Bluetooth.
• Для устройств, использующих OC Android 11 или более раннюю версию, выполните настройки, позволяющие получать информацию о местоположении. Приложение Sound Bar Remote использует информацию о местоположении от устройства Android только для обнаружения саундбара. Полученная информация о местоположении не будет использована для какой-либо иной цели.
• Для устройств, использующих OC Android 12 или более позднюю версию, выполните настройки, позволяющие использование находящихся поблизости устройств.
• Данный саундбар совместим только с приложением Sound Bar Remote. Саундбаром нельзя управлять с помощью других приложений (например, Sound Bar Controller).
