Тип продукта	Саундбар
Бренд	YAMAHA
Модель	SR-B30A
Размеры (Ш x В x Г)	Приблизительно 95 см x 6,5 см x 10 см
Вес	Приблизительно 2,5 кг
Питание	100-240 В переменного тока, 50/60 Гц
Потребляемая мощность	30 Вт
Подключение	HDMI eARC/ARC, Bluetooth 5.0
Аудиовход	HDMI (ARC/eARC)
Звуковые режимы	STEREO, STANDARD, MOVIE, GAME
Аудиофункции	Clear Voice, Bass Extension
Управление HDMI	Да (поддержка eARC/ARC)
Приложение для смартфона	Sound Bar Remote (iOS и Android)
Многоподключение Bluetooth	Да (до 2 устройств)
Комплект поставки	Пульт ДУ, кабель HDMI, шнур питания, распорки, шаблон для крепления
Настенный монтаж	Возможно (комплект прилагается)
Уход и чистка	Протирать сухой мягкой тканью
Безопасность	Не открывать, избегать влаги, соблюдать руководство по безопасности
Запчасти и ремонт	Обращайтесь в YAMAHA или к авторизованному дилеру
Общая информация	Руководство пользователя доступно на нескольких языках

Часто задаваемые вопросы - SR-B30A YAMAHA

Как подключить саундбар к телевизору?

Используйте прилагаемый кабель HDMI для подключения разъема HDMI OUT/TV (eARC/ARC) саундбара к разъему HDMI с поддержкой eARC/ARC на телевизоре. Убедитесь, что функция управления HDMI включена в настройках телевизора.

Как слушать звук со смартфона через Bluetooth?

Нажмите кнопку BLUETOOTH на пульте ДУ, чтобы выбрать вход Bluetooth. На смартфоне включите Bluetooth и выберите Yamaha SR-B30A или SR-B30A в списке доступных устройств.

Какие звуковые режимы доступны?

Саундбар предлагает четыре звуковых режима: STEREO (стереовоспроизведение), STANDARD (усиливает голоса и создает звуковую среду, подходящую для телепрограмм), MOVIE (иммерсивный объемный звук для фильмов) и GAME (точное позиционирование эффектов для видеоигр).

Как активировать функцию Clear Voice?

Нажмите кнопку CLEAR VOICE на пульте ДУ, чтобы сделать голоса более разборчивыми. Идеально для диалогов на низкой громкости или при сильном фоновом шуме.

Можно ли использовать саундбар без пульта ДУ?

Да, вы можете управлять саундбаром через бесплатное приложение Sound Bar Remote на смартфоне, которое предлагает расширенные настройки, такие как звуковой режим и эквалайзер.

Как установить саундбар на стену?

Используйте прилагаемые шаблон для крепления и распорки. Доверьте установку профессионалу, чтобы обеспечить безопасный монтаж. Обратитесь к руководству по установке на сайте YAMAHA.

Поддерживает ли саундбар eARC?

Да, саундбар совместим с функцией eARC (Enhanced Audio Return Channel) через разъем HDMI OUT/TV, что позволяет передавать высококачественные аудиосигналы без дополнительного кабеля.

Что делать, если саундбар не включается вместе с телевизором?

Проверьте, включена ли функция управления HDMI в настройках телевизора и правильно ли подключен саундбар через HDMI. Если проблема сохраняется, включите саундбар вручную кнопкой питания на пульте ДУ.

Как сбросить настройки саундбара?

Сброс настроек не описан в руководстве. При необходимости выключите устройство и отключите шнур питания на несколько минут, затем снова включите.

Можно ли подключить несколько устройств Bluetooth одновременно?

Да, саундбар поддерживает многоподключение: вы можете одновременно подключить до двух устройств Bluetooth. Для переключения остановите воспроизведение на текущем устройстве и запустите на другом.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SR-B30A YAMAHA

Краткое руководство.... 67

快速指南....75

EN

FR

DE

SV

IT

ES

PT

NL

RU

ZH-CN

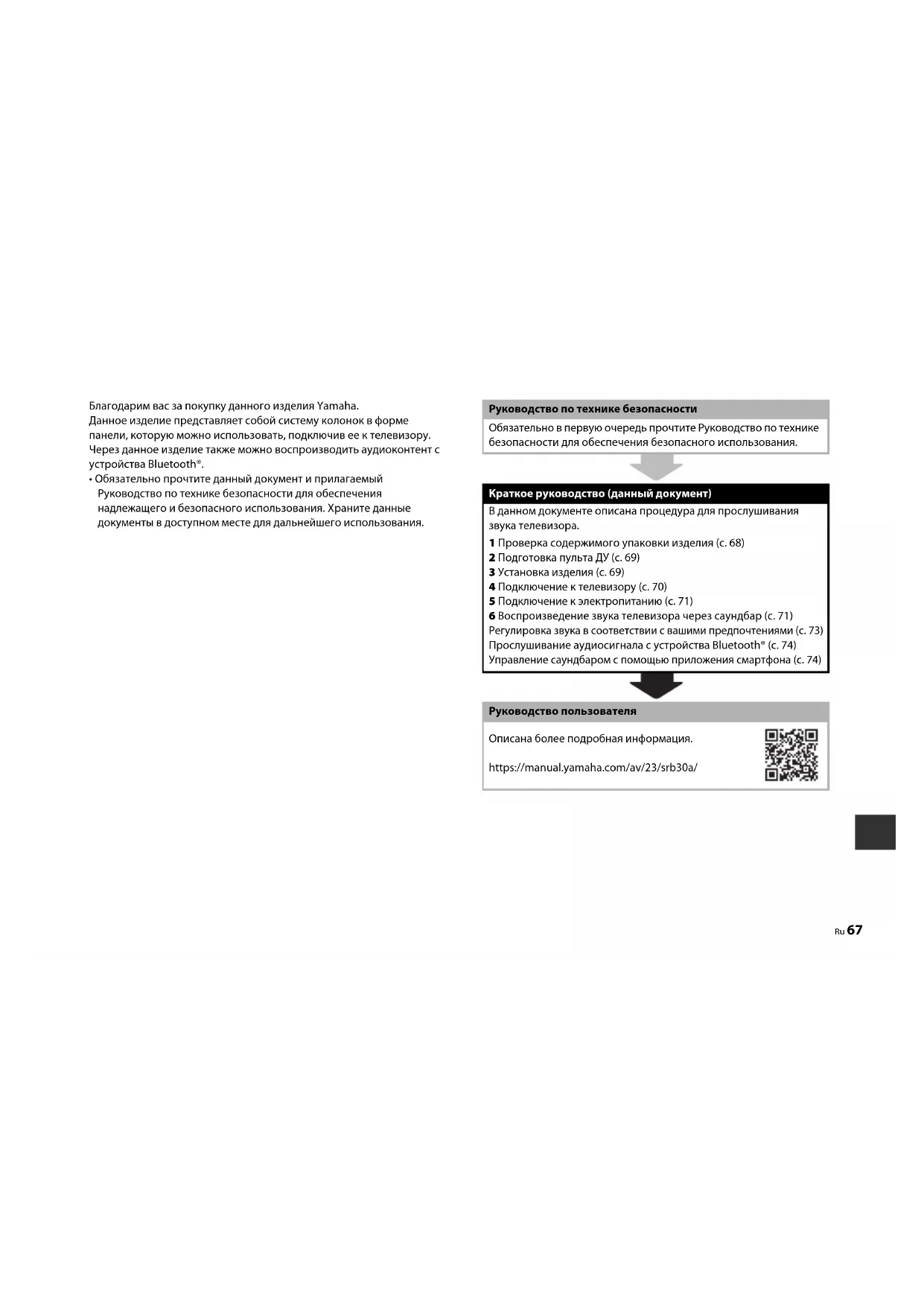

Благодарим вас за покупку данного изделия Yamaha.

Данное изделие представляет собой систему колонок в форме панели, которую можно использовать, подключив ее к телевизору. Через данное изделие также можно воспроизводить аудиоконтент с устройства Bluetooth*.

- Обязательно прочтите данный документ и прилагаемый Руководство по технике безопасности для обеспечения надлежащего и безопасного использования. Храните данные документы в доступном месте для дальнейшего использования.

Руководство по технике безопасности

Обязательно в первую очередь прочтите Руководство по технике безопасности для обеспечения безопасного использования.

Краткое руководство (данный документ)

В данном документе описана процедура для прослушивания звука телевизора.

1 Проверка содержимого упаковки изделия (с. 68)
2 Подготовка пульта ДУ (с. 69)
3 Установка изделия (с. 69)
4 Подключение к телевизору (с. 70)
5 Подключение к электропитанию (с. 71)
6 Воспроизведение звука телевизора через саундбар (с. 71) Регулировка звука в соответствии с вашими предпочтениями (с. 73) Прослушивание аудиосигнала с устройства Bluetooth® (с. 74) Управление саундбаром с помощью приложения смартфона (с. 74)

Руководство пользователя

Описана более подробная информация.

https://manual.yamaha.com/av/23/srb30a/

Проверка содержимого упаковки изделия

Данное изделие включает следующие основные устройства и аксессуары. Извлеките все предметы из коробки и убедитесь, что все предметы имеются в наличии.

■ Основное устройство

Саундбар (SR-B30A)

■ Принадлежности

Пульт ДУ Шнур питания

Кабель HDMI

• Краткое руководство (данный документ)
• Руководство по технике безопасности

Используйте при монтаже саундбара на стену.

Проставки (×2)

Монтажный шаблон

Подготовка пульта ДУ

Литиевая батарейка (CR2025) уже вставлена в пульт ДУ. Для использования пульта ДУ извлеките изоляционный лист следующим образом.

Изолирующая прокладка батарейки

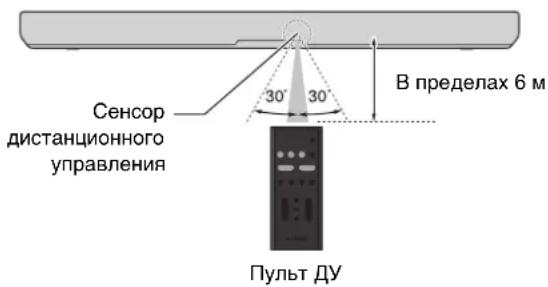

Диапазон действия пульта ДУ

Для управления функциями данного изделия можно использовать пульт ДУ. При использовании пульта ДУ направьте пульт ДУ на сенсор ДУ саундбара в пределах расстояния, показанного на следующем рисунке:

Установка изделия

Установите звуковую панель, как показано на следующем рисунке.

Для надлежащей установки саундбара на стене убедитесь, что работа будет выполнена подрядчиком с квалифицированным обслуживающим персоналом. До получения информации о способ установки см. Руководство по установке для настенного монтажа на нашем веб-сайте.

Руководство по установке для настенного монтажа

Подключение к телевизору

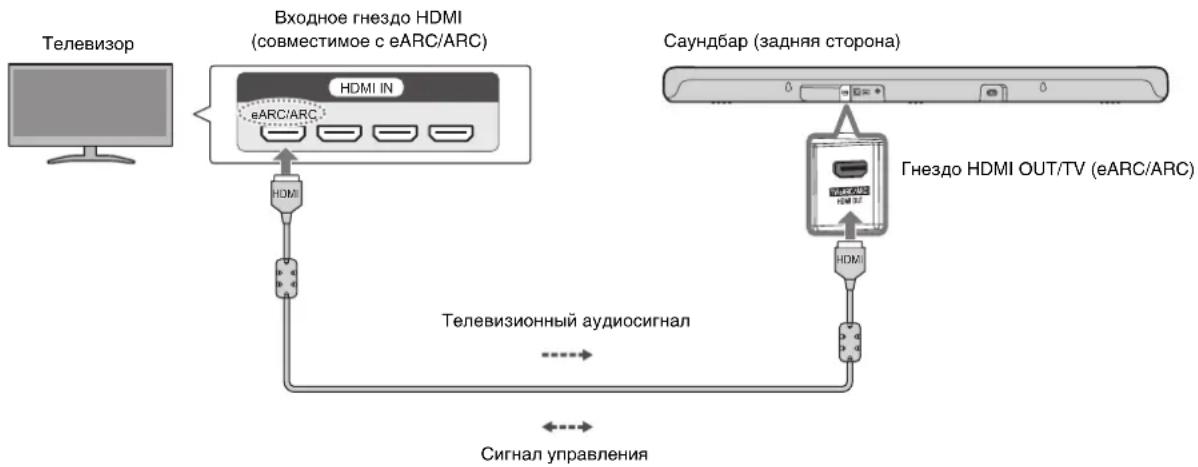

Подключите к телевизору с помощью кабеля HDMI (прилагается)

Подключите к входному гнезду HDMI, совместимому с Audio Return Channel (обозначенному как "eARC" или "ARC"), на телевизоре с помощью прилагаемого кабеля HDMI.

ПРИМЕЧАНИЕ

• Используйте прилагаемый кабель HDMI.
• При подключении к телевизору, не совместимому с ARC или подключении к аудиоустройству, выполните процедуру подключения, описанную в Руководство пользователя.

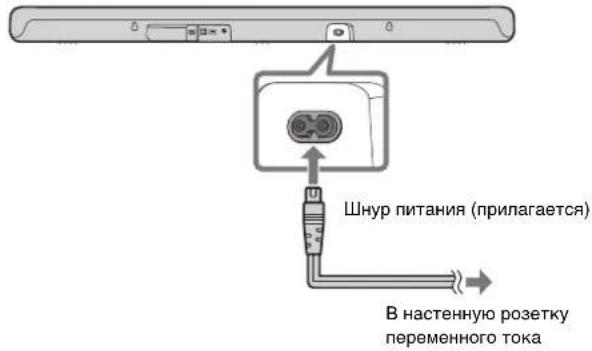

Подключение к электропитанию

После подключения саундбара к телевизору подключите саундбар к электропитанию следующим образом:

Саундбар (задняя сторона)

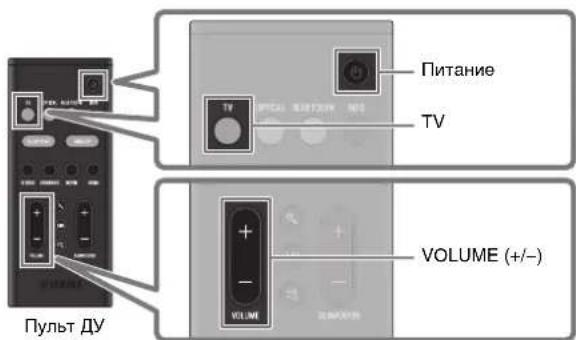

Воспроизведение звука телевизора через саундбар

1 Включите телевизор.

Когда будет включена функция управления через HDMI телевизора (с. 72), саундбар также включится. В этом случае перейдите к пункту 4.

2 Включите саундбар.

Нажмите кнопку питания на пульте ДУ.

3 Нажмите TV.

4 Нажимайте VOLUME (+/-) для регулировки громкости.

Функция управления по HDMI

При подключении саундбара к входному гнезду HDMI, совместимому с Audio Return Channel (обозначенному как "eARC" или "ARC") на телевизоре через кабель HDMI, сигналы управления передаются с телевизора на саундбар.

Это позволяет использовать функцию управления по HDMI для управления саундбаром с помощью пульта ДУ телевизора. Также аудиосигнал телевизора передается на саундбар через кабель HDMI. Таким образом, саундбар можно подключить к телевизору с помощью одного кабеля HDMI.

ПРИМЕЧАНИЕ

• При подключении саундбара к телевизору с помощью кабеля HDMI убедитесь, что надлежащим образом выполнены следующие настройки телевизора:
• Функция управления по HDMI телевизора включена.
• Аудиовыход не установлен на колонки телевизора.
• Подключите аудиовидеоустройства, например BD/DVD-проигрыватели и телевизионные приставки, к входным гнездам HDMI телевизора.

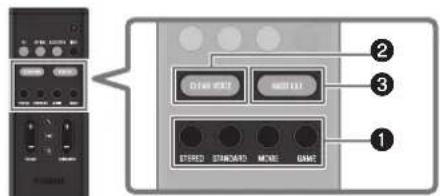

Регулировка звука в соответствии с вашими предпочтениями

Пульт ДУ

① Прослушивание аудиосигнала со звуком, совпадающим с видео или музыкальным контентом (режим звука)

Режим звука можно выбрать из трех режимов звука, создающих поля окружающего звучания, и одного режима звука для стереофонического воспроизведения. Данная функция имеет значение STANDARD по умолчанию.

STEREO

Этот режим звука обеспечивает стереофоническое воспроизведение. Этот режим звука наилучшим образом подходит для воспроизведения музыки.

STANDARD

Этот режим звука обеспечивает воспроизведение окружающего звучания, которое наилучшим образом подходит для телевизионных программ, например спортивных трансляций. Он усиливает человеческие голоса и позволяет их легче слышать, что создает ощущение присутствия.

MOVIE

Этот режим звука обеспечивает воспроизведение окружающего звучания, которое наилучшим образом подходит для кинофильмов. Он создает звуковое пространство, которое как бы обволакивает вас.

GAME

Этот режим звука обеспечивает воспроизведение окружающего звучания, которое наилучшим образом подходит для видеоигр. Точная локализация отдельных звуковых эффектов обеспечивает глубокое погружение в игру.

②Четкое воспроизведение человеческих голосов (CLEAR VOICE)

Включение функции Чистый голос позволяет более четко слышать человеческие голоса в составе аудиосигнала. Эта функция рекомендуется для воспроизведения с низкой громкостью и для фильмов или пьес, в которых используется много фоновой музыки и звуковых эффектов. Нажмите CLEAR VOICE для включения или отключения данной функции.

③ Воспроизведение насыщенного звука басов (BASS EXT)

При включении функции усиления басов звук басов усиливается и становится насыщеннее. Нажмите BASS EXT для включения или отключения данной функции.

Прослушивание аудиосигнала с устройства Bluetooth®

Через саундбар можно воспроизводить аудиоконтент с устройства Bluetooth (например, смартфона).

Устройство Bluetooth

1 Нажмите BLUETOOTH на пульте ДУ для переключения источника входного сигнала на Bluetooth.
2 Включите функцию Bluetooth на устройстве Bluetooth.

На экране устройства Bluetooth будет показан список устройств Bluetooth, которые можно подключить.

3 Выберите "Yamaha SR-B30A" или "SR-B30A" в списке.
4 Воспроизведите песню на устройстве Bluetooth, когда соединение будет установлено.

Саундбар начнет воспроизведение аудиосигнала с устройства Bluetooth.

ПРИМЕЧАНИЕ

Данное изделие можно подключить к двум устройствам Bluetooth одновременно (многоточечное соединение). Для переключения между двумя устройствами Bluetooth, на которых нужно выполнить воспроизведение, остановите воспроизведение на устройстве, где в данный момент выполняется воспроизведение, а затем начните воспроизведение на другом.

Управление саундбаром с помощью приложения смартфона

Путем установки бесплатного специального приложения "Sound Bar Remote" на смартфоне также можно управлять саундбаром с этого смартфона. Это приложение позволяет управлять саундбаром, одновременно проверяя применяемые в данный момент настройки саундбара, например режим звука и регулировку громкости каждого диапазона частот (управление тональностью), на экране приложения. Выполните поиск "Sound Bar Remote" на App Store или Google Play и установите его на смартфоне. Для получения подробной информации о приложении см. описание приложения на App Store или Google Play.

ПРИМЕЧАНИЕ

- Для управления саундбаром с помощью приложения выполните настройки на смартфоне следующим образом: - Включите функцию Bluetooth.

• Для устройств, использующих OC Android 11 или более раннюю версию, выполните настройки, позволяющие получать информацию о местоположении. Приложение Sound Bar Remote использует информацию о местоположении от устройства Android только для обнаружения саундбара. Полученная информация о местоположении не будет использована для какой-либо иной цели.
• Для устройств, использующих OC Android 12 или более позднюю версию, выполните настройки, позволяющие использование находящихся поблизости устройств.
• Данный саундбар совместим только с приложением Sound Bar Remote. Саундбаром нельзя управлять с помощью других приложений (например, Sound Bar Controller).
