GEBRUIKSAANWIJZING SR-B30A YAMAHA

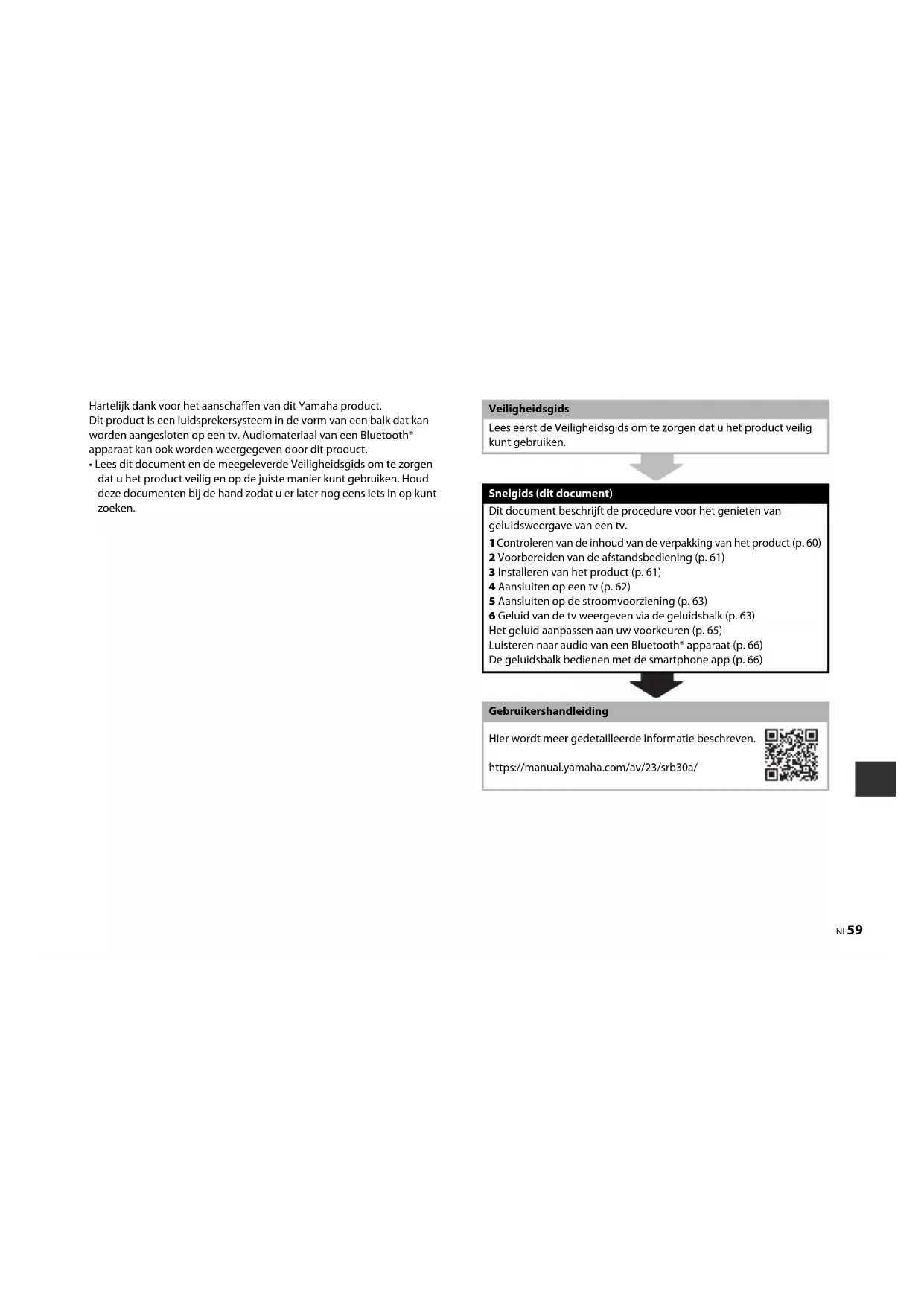

Hartelijk dank voor het aanschaffen van dit Yamaha product.

Dit product is een luidsprekersysteem in de vorm van een balk dat kan worden aangesloten op een tv. Audiomateriaal van een Bluetooth® apparaat kan ook worden weergegeven door dit product.

- Lees dit document en de meegeleverde Veiligheidsgids om te zorgen dat u het product veilig en op de juiste manier kunt gebruiken. Houd deze documenten bij de hand zodat u er later nog eens iets in op kunt zoeken.

Veiligheidsgids

Lees eerst de Veiligheidsgids om te zorgen dat u het product veilig kunt gebruiken.

Dit document beschrijft de procedure voor het genieten van geluidsweergave van een tv.

1 Controleren van de inhoud van de verpakking van het product (p. 60)

2 Voorbereiden van de afstandsbediening (p. 61)

3 Installeren van het product (p. 61)

4 Aansluiten op een tv (p. 62)

5 Aansluiten op de stroomvoorziening (p. 63)

6 Geluid van de tv weergeven via de geluidsbalk (p. 63)

Het geluid aanpassen aan uw voorkeuren (p. 65)

Luisteren naar audio van een Bluetooth® apparaat (p. 66)

De geluidsbalk bedienen met de smartphone app (p. 66)

Gebruikershandleiding

Hier wordt meer gedetailleerde informatie beschreven.

https://manual.yamaha.com/av/23/srb30a/

Controleren van de inhoud van de verpakking van het product

Dit product wordt geleverd met de volgende hoofdapparatuur en accessoires. Neem alle items uit de doos en controleer of alle vereiste items aanwezig zijn.

■ Hoofdapparaat

Geluidsbalk (SR-B30A)

■ Accessoires

Afstandsbediening Netsnoer

HDMI-kabel

• Snelgids (dit document)
• Veiligheidsgids

Voor wanneer u de geluidsbalk aan de wand wilt bevestigen.

Tussenstukken (×2)

Bevestigingssjabloon

Voorbereiden van de afstandsbediening

Er is reeds een lithiumbatterij (CR2025) in de afstandsbediening geplaatst. Trek de isolatiefolie eruit om de afstandsbediening te kunnen gebruiken.

Isolatiestrip van batterij

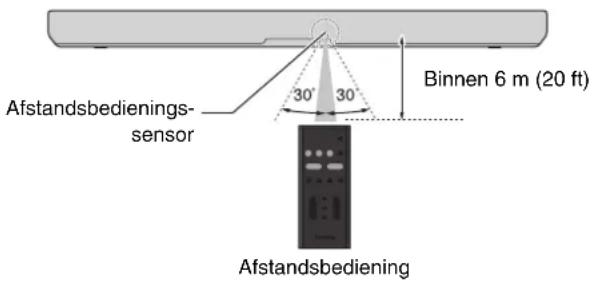

Werkingsbereik van de afstandsbediening

De afstandsbediening kan worden gebruikt om de functies van dit product te bedienen. Wanneer u de afstandsbediening wilt gebruiken, moet u deze richten op de sensor voor de afstandsbediening op de geluidsbalk zelf, binnen het bereik dat wordt aangegeven in de volgende afbeelding:

Afstandsbedienings- sensor 30° 30° Binnen 6 m (20 ft) Afstandsbediening

Installeren van het product

Installeer de geluidsbalk zoals aangegeven in de volgende afbeelding.

Om er zeker van te kunnen zijn dat de geluidsbalk correct wordt geinstalleerd aan een wand, moet u de werkzaamheden overlaten aan een aannemer met bevoegd personeel. Zie de Installatiehandleiding voor wandbevestiging op onze website voor de juiste installatiemethode.

Installatiehandleiding voor wandbevestiging

Aansluiten op een tv

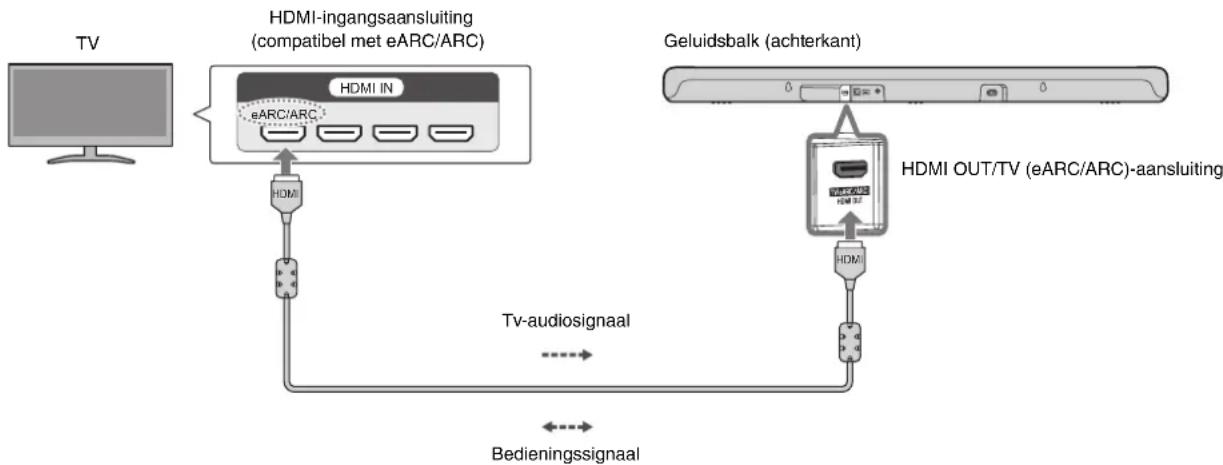

Aansluiten op een tv met een HDMI-kabel (meegeleverd)

Sluit aan op een HDMI-ingangsaansluiting op de tv die compatibel is met Audio Return Channel (waarbij "eARC" of "ARC" staat aangegeven) met de meegeleverde HDMI-kabel.

OPMERKING

• Gebruik alleen de meegeleverde HDMI-kabel.
• Wanneer u een tv aansluit die niet compatibel is met ARC of wanneer u een audio-apparaat aansluit, moet u de aansluitingsprocedure volgen die wordt beschreven in de Gebruikershandleiding.

Aansluiten op de stroomvoorziening

Nadat u de geluidsbalk hebt verbonden met de tv, moet u de geluidsbalk als volgt aansluiten op de stroomvoorziening:

Geluidsbalk (achterkant)

Netsnoer (meegeleverd) Naar een stopcontact

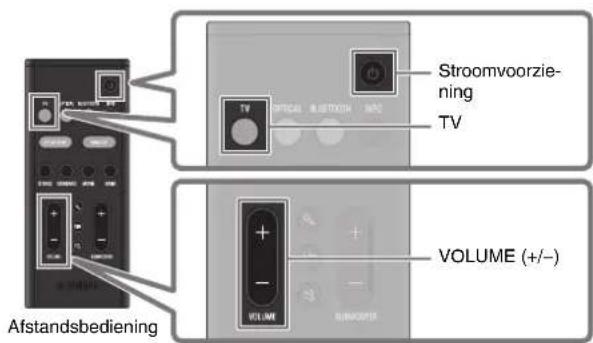

Geluid van de tv weergeven via de geluidsbalk

Stroomvoorziening TV VOLUME (+/-) Afstandsbediening

1 Zet de tv aan.

Wanneer de HDMI-bedieningsfunctie van de tv is ingeschakeld (p. 64), zal de geluidsbalk ook aan gaan. Ga in dit geval door naar stap 4.

2 Zet de geluidsbalk aan.

Druk op de aan/uit-toets op de afstandsbediening.

3 Druk op TV.

4 Druk op VOLUME (+/-) om het volume in te stellen.

HDMI-bedieningsfunctie (HDMI Control)

Wanneer de geluidsbalk wordt aangesloten op de HDMI-ingangsaansluiting die compatibel is met Audio Return Channel (aangegeven met "eARC" of "ARC") van een tv via een HDMI-kabel, worden de bedieningssignalen overgebracht van de tv naar de geluidsbalk.

Dit stelt u in staat om de HDMI-bedieningsfunctie te gebruiken om de geluidsbalk te bedienen met de afstandsbediening van de tv. Het audiosignaal van de tv wordt ook overgebracht naar de geluidsbalk via de HDMI-kabel. Op deze manier kan de geluidsbalk worden aangesloten op een tv met een enkele HDMI-kabel.

OPMERKING

- Wanneer de geluidsbalk is aangesloten op een tv via HDMI-kabel, moet u controleren of de instellingen van de tv correct zijn geconfigureerd als volgt:

• De HDMI-bedieningsfunctie (HDMI Control) is ingeschakeld op de tv.
• Het audio-uitgangssignaal is niet ingesteld op weergave via de luidsprekers van de tv.
• Sluit AV-apparatuur, zoals BD/DVD-spelers en externe opzetkastjes, aan op de HDMI-ingangsaansluitingen van de tv.

Het geluid aanpassen aan uw voorkeuren

CHAP VNET RESET ENTER STANDARD MODE GAME ① ② ③

Afstandsbediening

① Luisteren naar audio met geluidsweergave die afgestemd is op het weergegeven video- of audiomateriaal (Sound Mode)

U kunt kiezen uit drie Sound Mode weergavestanden die surroundgeluidsvelden produceren en een weergavestand voor stereoweergave. Standaard is deze functie ingesteld op STANDARD.

STEREO

Deze weergavestand levert stereoweergave. Deze weergavestand is het beste voor muziek.

STANDARD

Deze weergavestand levert surroundweergave die het meest geschikt is voor tv-programma's zoals sportuitzendingen. Dit benadrukt menselijke stemmen, maakt ze beter verstaanbaar en creëert een gevoel van aanwezigheid.

MOVIE

Deze weergavestand levert surroundweergave die het meest geschikt is voor films. Deze stand creëert een geluidsomgeving waarin u zichzelf helemaal voelt opgaan.

GAME

Deze weergavestand levert surroundweergave die het meest geschikt is voor games. De precieze plaatsing van individuele geluidseffecten zorgt voor een uitzonderlijk immersieve game- ervaring.

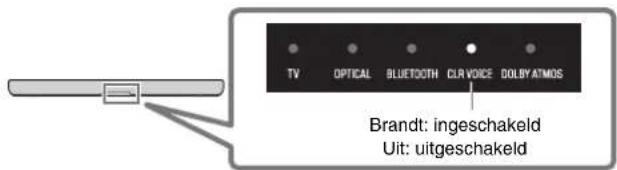

②Duidelijk weergeven van menselijke stemmen (CLEAR VOICE)

De menselijke stemmen in het audiosignaal kunnen beter worden verstaan wanneer de functie Clear Voice is ingeschakeld. Deze functie wordt aanbevolen voor weergave bij laag volume en voor films of drama's met veel achtergrondmuziek en geluidseffecten. Druk op CLEAR VOICE om deze functie in of uit te schakelen.

TV OPTICAL BLUETOOTH CLR VOICE DOBY ATMOS Brandt: ingeschakeld Uit: uitgeschakeld

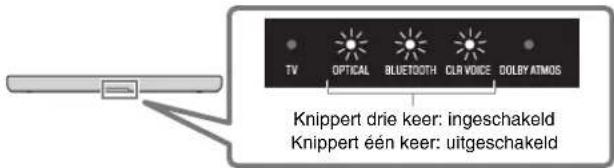

③Genieten van verbeterde weergave van lage tonen (BASS EXT)

De weergave van de lage tonen wordt beter en rijker wanneer de functie Bass Extension is ingeschakeld. Druk op BASS EXT om deze functie in of uit te schakelen.

TV OPTICAL BLUETOOTH CLR VOICE DOBY ATMOS Knippert drie keer: ingeschakeld Knippert één keer: uitgeschakeld

Luisteren naar audio van een Bluetooth® apparaat

Audiomateriaal van een Bluetooth apparaat (zoals een smartphone) kan worden weergegeven door de geluidsbalk.

Bluetooth apparaat

1 Druk op BLUETOOTH op de afstandsbediening om de signaalbron over te schakelen naar Bluetooth.
2 Schakel op het Bluetooth apparaat zelf de Bluetooth functie in.

Er zal een lijst met Bluetooth apparaten waarmee verbinding gemaakt kan worden verschijnen op het scherm van het Bluetooth apparaat.

3 Selecteer "Yamaha SR-B30A" of "SR-B30A" van de lijst.
4 Speel een nummer af op het Bluetooth apparaat wanneer de verbinding tot stand is gebracht.

De geluidsbalk zal beginnen met weergeven van de audio van het Bluetooth apparaat.

OPMERKING

Dit product kan tegelijkertijd worden verbonden met twee Bluetooth apparaten (meervoudige verbindingen). Om heen en weer te schakelen tussen twee Bluetooth apparaten waarvan kan worden weergegeven, moet u het afspelen op het spelende apparaat stoppen en dan starten op het andere.

De geluidsbalk bedienen met de smartphone app

Door de speciale gratis app "Sound Bar Remote" te installeren op een smartphone, kunt u de geluidsbalk ook bedienen vanaf die smartphone. Met de app kunt u de geluidsbalk bedienen en de huidige instellingen, zoals de weergavestand en de volume-instelling voor elk frequentiebereik (toonregeling), controleren op het scherm van de app.

Zoek "Sound Bar Remote" op in de App Store of Google Play en installeer de app op de smartphone. Zie voor details over de app de beschrijving van de app in de App Store of Google Play.

OPMERKING

- Om de geluidsbalk te bedienen met de app, moet u de instellingen op uw smartphone als volgt configureren:

• Schakel de Bluetooth functie in.
• Voor apparaten met Android 11 OS of ouder moet u de instellingen configureren zodat er locatiegegevens kunnen worden verkregen. De app Sound Bar Remote gebruikt alleen locatiegegevens van het Android apparaat om de geluidsbalk te kunnen detecteren. De verkregen locatiegevens worden niet gebruikt voor enig ander doel.
• Voor apparaten met Android 12 OS of nieuwer moet u de instellingen zo configureren dat gebruik van apparaten in de buurt wordt toegestaan.
• Deze geluidsbalk is alleen compatibel met de app Sound Bar Remote. De geluidsbalk kan niet worden bediend met andere apps (zoals Sound Bar Controller).
