MANUAL DE UTILIZADOR SR-B30A YAMAHA

Guía rápida (este documento)

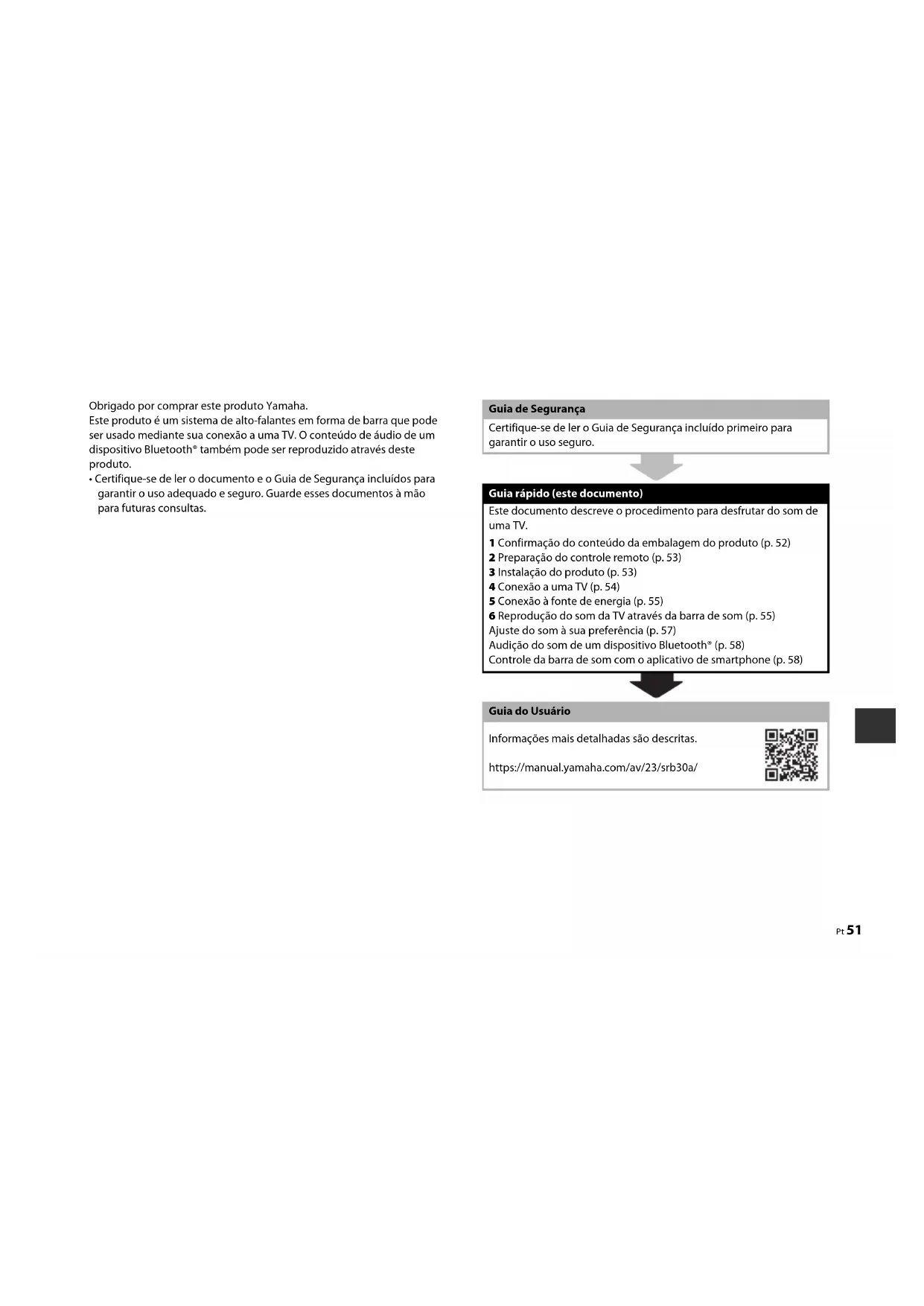

Obrigado por comprar este produto Yamaha.

Este produto é um sistema de alto-falantes em forma de barra que pode ser usado mediante sua conexão a uma TV. O conteúdo de áudio de um dispositivo Bluetooth® também pode ser reproduzido através deste produto.

- Certifique-se de ler o documento e o Guia de Segurança incluídos para garantir o uso adequado e seguro. Guarde esses documentos à mão para futuras consultas.

Guia de Segurança

Certifique-se de ler o Guia de Segurança incluído primeiro para garantir o uso seguro.

Guia rápido (este documento)

Este documento descreve o procedimento para desfrutar do som de uma TV.

1 Confirmação do conteúdo da embalagem do produto (p. 52)

2 Preparação do controle remoto (p. 53)

3 Instalação do produto (p. 53)

4 Conexão a uma TV (p. 54)

5 Conexão à fonte de energia (p. 55)

6 Reprodução do som da TV através da barra de som (p. 55)

Ajuste do som à sua preferência (p. 57)

Audição do som de um dispositivo Bluetooth® (p. 58)

Controle da barra de som com o aplicativo de smartphone (p. 58)

Guia do Usuário

Informações mais detalhadas são descritas.

https://manual.yamaha.com/av/23/srb30a/

Confirmação do conteúdo da embalagem do produto

Este produto inclui os seguintes dispositivos principais e acessórios. Retire todos os itens da caixa e certifique-se de que todos os itens estejam presentes.

■ Dispositivo principal

Controle remoto Cabo de alimentação

Cabo HDMI

• Guia rápido (este documento)
  • Guia de Segurança

Use ao montar a barra de som em uma parede.

Espaçadores (× 2)

Gabarito de montagem

Preparação do controle remoto

O controle remoto vem com uma pilha de lítio (CR2025) instalada. Remova a folha de isolamento como segue para usar o controle remoto.

Fita de isolamento da pilha

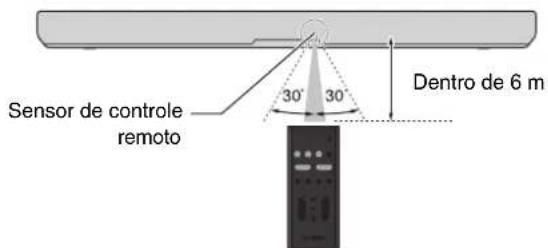

Alcance de operação do controle remoto

O controle remoto pode ser usado para controlar as funções deste produto. Ao usar o controle remoto, aponte o controle remoto para o sensor de controle remoto da barra de som dentro do alcance de operação mostrado na seguinte ilustração:

Sensor de controle remoto 30° 30° Dentro de 6 m

Controle remoto

Instalação do produto

Instale a barra de som como mostrado na seguinte ilustração.

Para a instalação adequada da barra de som em uma parede, certifique-se de solicitar o trabalho a uma empresa especializada com pessoal técnico qualificado. Consulte o Guia de Instalacao de Montagem Mural no nosso website para o método de instalação.

Guia de Instalacao de Montagem Mural

Conexão a uma TV

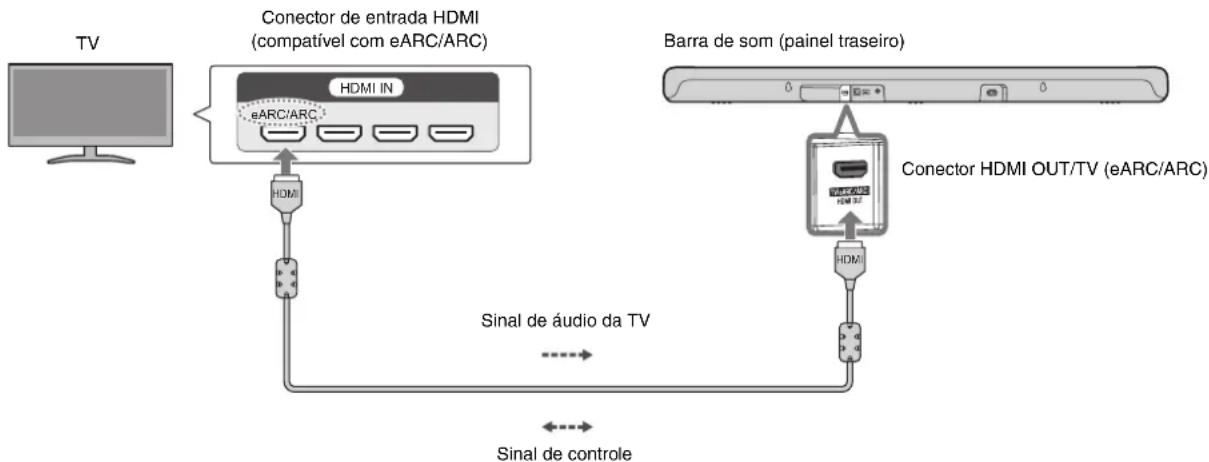

Conecte à TV usando o cabo HDMI (incluído)

Conecte a um conector de entrada HDMI compatível com Audio Return Channel (etiquetado como “eARC” ou “ARC”) na TV usando o cabo HDMI incluído.

OBSERVAÇÃO

• Certifique-se de usar o cabo HDMI incluído.
• Ao conectar a uma TV não compatível com ARC ou ao conectar a um dispositivo de áudio, siga o procedimento de conexão descrito no Guia do Usuário.

Conexão à fonte de energia

Depois de conectar a barra de som à TV, conecte a barra de som à fonte de energia como segue:

Cabo de alimentação (incluído) A uma tomada elétrica de CA

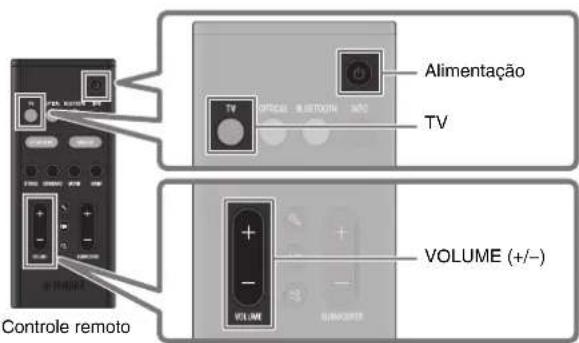

Reprodução do som da TV através da barra de som

Controle remoto Alimentação TV VOLUME (+/-)

1 Ligue a TV.
Quando a função de controle de HDMI da TV estiver ativada (p. 56), a barra de som também será ligada. Neste caso, vá para o Passo 4.
2 Ligue a a barra de som.
Pressione o botão de alimentação no controle remoto.
3 Pressione TV.
4 Pressione VOLUME (+/-) para ajustar o volume.

Função de controle de HDMI

Quando a barra de som é conectada a um conector de entrada HDMI compatível com Audio Return Channel (etiquetado como "eARC" ou "ARC") em uma TV através de um cabo HDMI, os sinais de controle são transmitidos da TV para a barra de som. Isso permitirá que você use a função de controle de HDMI para controlar a barra de som usando o controle remoto da TV. Além disso, o sinal de áudio da TV é transmitido para a barra de som através do cabo HDMI. Portanto, a barra de som pode ser conectada a uma TV usando um único cabo HDMI.

OBSERVAÇÃO

- Quando a barra de som é conectada a uma TV através de um cabo HDMI, confirme se as definições da TV estão configuradas adequadamente como segue:

• A função de controle de HDMI da TV está ativada.
• A saída de áudio não está definida para os alto-falantes da TV.
• Conecte os dispositivos de AV, como BD/DVD players e conversores digitais, aos conectores de entrada HDMI da TV.

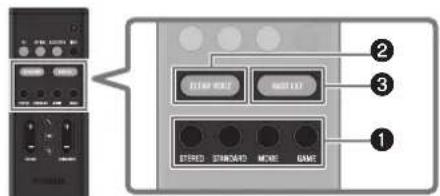

Ajuste do som à sua preferência

① Audição de áudio com o som que corresponde ao conteúdo de vídeo ou áudio (Modo de som)

É possível selecionar um modo de som dentre três modos de som que produzem os campos de som surround e um modo de som para reprodução estéreo. Esta função é STANDARD por padrão.

STEREO

Este modo de som oferece uma reprodução estéreo. Este modo de som é mais adequado para a reprodução de música

STANDARD

Este modo de som oferece uma reprodução de som surround, sendo mais adequado para programas de TV, como transmissões esportivas. Ele enfatiza vozes humanas e as deixa mais fáceis de ouvir, ao mesmo tempo que cria uma sensação de presença.

MOVIE

Este modo de som oferece uma reprodução de som surround, sendo mais adequado para filmes. Ele cria um espaço sonoro que parece envolver seu corpo.

GAME

Este modo de som oferece uma reprodução de som surround, sendo mais adequado para jogos de vídeo. A localização precisa dos efeitos sonoros individuais oferece uma experiência de jogo altamente envolvente.

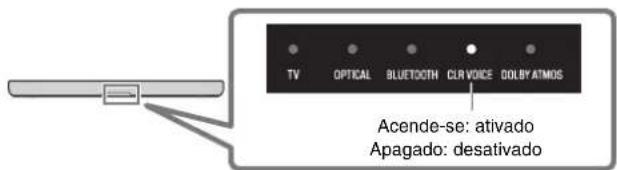

②Reprodução de vozes humanas com clareza (CLEAR VOICE)

As vozes humanas dentro do áudio podem ser ouvidas com mais clareza quando a função Clear Voice está ativada. Esta função é recomendada para uma reprodução a um volume baixo e para filmes e novelas que usam muita música de fundo e efeitos sonoros.

Pressione CLEAR VOICE para ativar ou desativar esta função.

TV OPTICAL BLUETOOTH CLR VOICE DOLBY ATMOS Acende-se: ativado Apagado: desativado

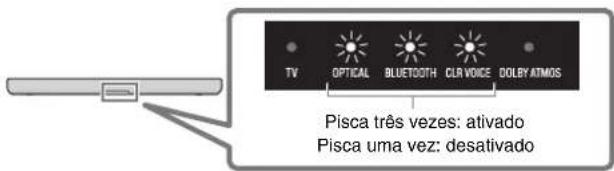

③Desfrute de som rico dos graves (BASS EXT)

O som dos graves é realizado e torna-se mais rico quando a função Bass Extension está ativada.

Pressione BASS EXT para ativar ou desativar esta função.

TV OPTICAL BLUETOOTH CLIR VOICE DOLEY ATMOS Pisca três vezes: ativado Pisca uma vez: desativado

Audição do som de um dispositivo Bluetooth®

O conteúdo de áudio de um dispositivo Bluetooth (como um smartphone) pode ser reproduzido através da barra de som.

Dispositivo Bluetooth

1 Pressione BLUETOOTH no controle remoto para mudar a fonte de entrada para Bluetooth.
2 No dispositivo Bluetooth, ative a função Bluetooth. Uma lista de dispositivos Bluetooth que podem ser conectados é exibida na tela do dispositivo Bluetooth.
3 Selezione "Yamaha SR-B30A" ou "SR-B30A" dentro da lista.
4 Reproduza uma canção no dispositivo Bluetooth quando a conexão for estabelecida.

A barra de som começará a reproduzir o áudio do dispositivo Bluetooth.

OBSERVAÇÃO

Este produto pode ser conectado a dois dispositivos Bluetooth simultaneamente (conexão multiponto) Para mudar entre os dois dispositivos Bluetooth a serem reproduzidos, pare a reprodução do dispositivo de reprodução atual e, em seguida, inicie a reprodução no outro.

Controle da barra de som com o aplicativo de smartphone

Ao instalar o aplicativo gratuito dedicado “Sound Bar Remote” em um smartphone, a barra de som também pode ser controlada por tal smartphone. O aplicativo permite que você controle a barra de som enquanto verifica as definições da barra de som aplicadas no momento, como o modo do som e ajuste do volume de cada gama de frequências (controle da tonalidade), através da tela do aplicativo.

Busque "Sound Bar Remote" na App Store ou Google Play e instale-o no seu smartphone. Para os detalhes sobre o aplicativo, consulte a descrição do aplicativo na App Store ou Google Play.

OBSERVAÇÃO

- Para controlar a barra de som usando o aplicativo, configure as definições no seu smartphone como segue:

- Para dispositivos usando o Android 11 OS ou anterior, configure as definições para permitir que a informação de localização seja obtida.

O aplicativo Sound Bar Remote usa a informação de localização do dispositivo Android apenas para detectar a barra de som. A informação de localização adquirida não é usada para nenhuma outra finalidade.

- Para dispositivos usando o Android 12 OS ou anterior, configure as definições para permitir o uso de dispositivos próximos.

- Esta barra de som é compatível apenas com o aplicativo Sound Bar Remote. A barra de som não pode ser controlada por outros aplicativos (como Sound Bar Controller).
