Produkttyp	Soundbar
Varumärke	YAMAHA
Modell	SR-B30A
Mått (B x H x D)	Cirka 95 cm x 6,5 cm x 10 cm
Vikt	Cirka 2,5 kg
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	30 W
Anslutningar	HDMI eARC/ARC, Bluetooth 5.0
Ljudingång	HDMI (ARC/eARC)
Ljudlägen	STEREO, STANDARD, MOVIE, GAME
Ljudfunktioner	Clear Voice, Bass Extension
HDMI-styrning	Ja (stöd för eARC/ARC)
Smartphone-app	Sound Bar Remote (iOS och Android)
Bluetooth multipoint-anslutning	Ja (upp till 2 enheter)
Medföljande tillbehör	Fjärrkontroll, HDMI-kabel, nätsladd, distanser, monteringsmall
Väggmontering	Möjligt (kit medföljer)
Underhåll och rengöring	Torka med en torr, mjuk trasa
Säkerhet	Öppna inte, undvik fukt, följ säkerhetsanvisningarna
Reservdelar och reparerbarhet	Kontakta YAMAHA eller en auktoriserad återförsäljare
Allmän information	Bruksanvisning finns på flera språk

Vanliga frågor - SR-B30A YAMAHA

Hur ansluter jag soundbaren till min TV?

Använd den medföljande HDMI-kabeln för att ansluta HDMI OUT/TV (eARC/ARC)-uttaget på soundbaren till TV:ns eARC/ARC-kompatibla HDMI-uttag. Se till att HDMI-styrning är aktiverad i TV:ns inställningar.

Hur lyssnar jag på ljud från min smartphone via Bluetooth?

Tryck på BLUETOOTH-knappen på fjärrkontrollen för att välja Bluetooth-ingång. Aktivera Bluetooth på din smartphone och välj Yamaha SR-B30A eller SR-B30A i listan över tillgängliga enheter.

Vilka ljudlägen finns tillgängliga?

Soundbaren har fyra ljudlägen: STEREO (stereouppspelning), STANDARD (höjer röster och skapar en ljudmiljö anpassad för TV-program), MOVIE (immersivt surroundljud för filmer) och GAME (exakt lokalisering av effekter för tv-spel).

Hur aktiverar jag funktionen Clear Voice?

Tryck på CLEAR VOICE-knappen på fjärrkontrollen för att göra röster tydligare, idealiskt för dialoger med låg volym eller mycket bakgrundsljud.

Kan jag använda soundbaren utan fjärrkontroll?

Ja, du kan styra soundbaren via den kostnadsfria appen Sound Bar Remote på din smartphone, som erbjuder avancerade inställningar som ljudläge och equalizer.

Hur monterar jag soundbaren på väggen?

Använd den medföljande monteringsmallen och distanserna. Låt en professionell utföra monteringen för att garantera en säker installation. Se installationsmanualen på YAMAHA:s webbplats.

Har soundbaren stöd för eARC?

Ja, soundbaren är kompatibel med eARC (Enhanced Audio Return Channel) via sitt HDMI OUT/TV-uttag, vilket möjliggör överföring av högkvalitativa ljudsignaler utan extra kabel.

Vad gör jag om soundbaren inte slås på samtidigt som TV:n?

Kontrollera att HDMI-styrning är aktiverad i TV:ns inställningar och att soundbaren är korrekt ansluten via HDMI. Om problemet kvarstår, slå på soundbaren manuellt med strömknappen på fjärrkontrollen.

Hur återställer jag soundbaren?

Återställning beskrivs inte i manualen. Vid behov, stäng av enheten och koppla bort nätkabeln i några minuter innan du ansluter den igen.

Kan jag ansluta flera Bluetooth-enheter samtidigt?

Ja, soundbaren har stöd för multipoint-anslutning: du kan ansluta upp till två Bluetooth-enheter samtidigt. För att växla, stoppa uppspelningen på den aktuella enheten och starta den på den andra.

BRUKSANVISNING SR-B30A YAMAHA

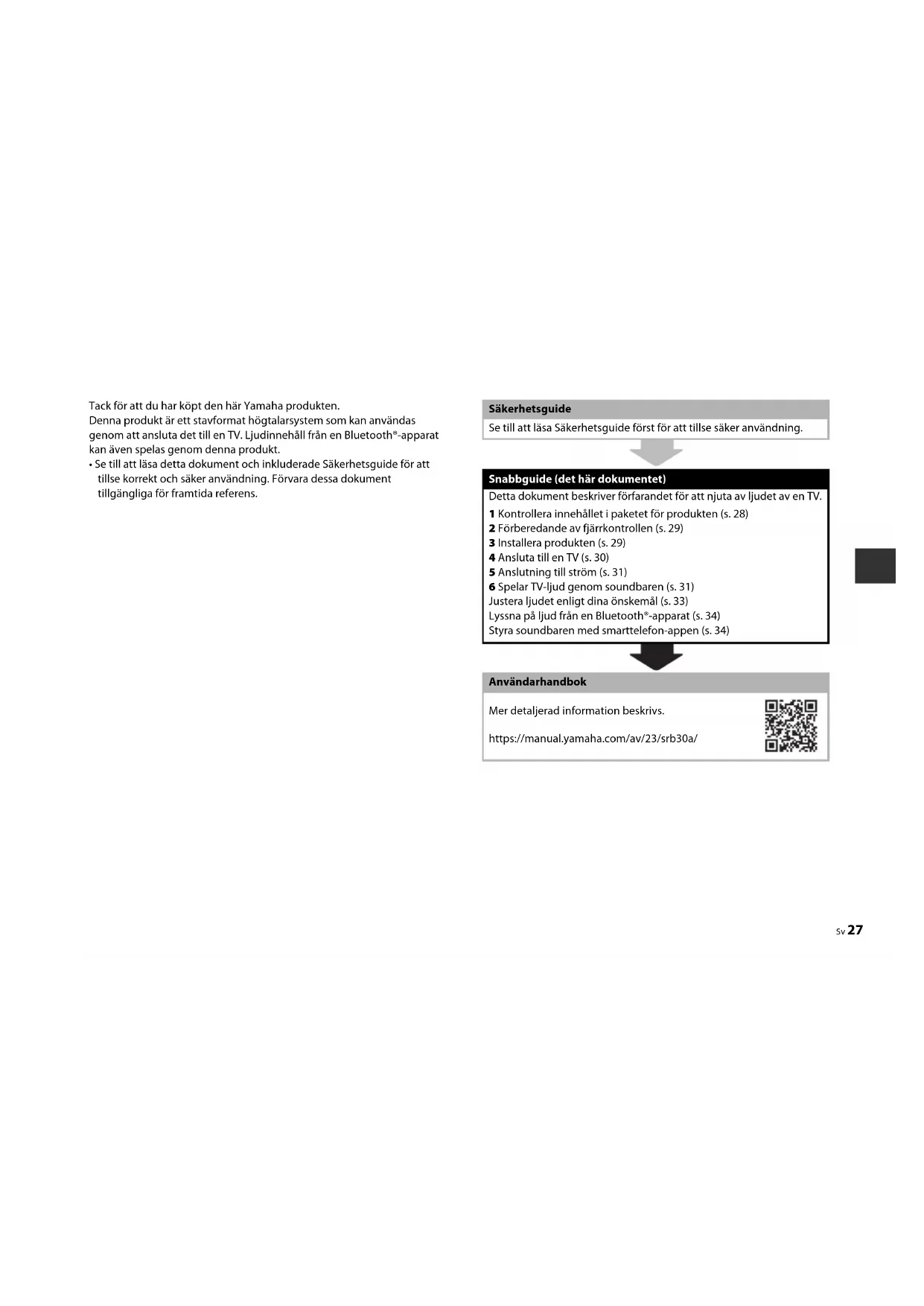

Tack för att du har köpt den här Yamaha produkten.

Denna produkt är ett stavformat högtalarsystem som kan användas genom att ansluta det till en TV. Ljudinnehåll från en Bluetooth®-apparat kan även spelas genom denna produkt.

- Se till att läsa detta dokument och inkluderade Säkerhetsguide för att tillse korrekt och säker användning. Förvara dessa dokument tillgångliga för framtida referens.

Säkerhetsguide

Se till att läsa Säkerhetsguide först för att tillse säker användning.

Snabbguide (det här dokumentet)

Detta dokument beskriver förfarandet för att njuta av ljudet av en TV.

1 Kontrollera innehållet i paketet för produkten (s. 28)

2 Förberedande av fjärrkontrollen (s. 29)

3 Installera produkten (s. 29)

4 Ansluta till en TV (s. 30)

5 Anslutning till ström (s. 31)

6 Spelar TV-ljud genom soundbaren (s. 31)

Lyssna på ljud från en Bluetooth ^® -apparat (s. 34)

Styra soundbaren med smarttelefon-appen (s. 34)

Användarhandbok

Mer detaljerad information beskrivs.

https://manual.yamaha.com/av/23/srb30a/

Kontrollera innehållet i paketet för produkten

Denna produkt inkluderar följande huvudapparater och tillbehör. Ta ut alla föremål från lådan och kontrollera att alla saker finns.

■ Huvudapparat

Soundbar (SR-B30A)

Tillbehör

Använd vid montering av soundbaren på en vägg.

Distanser (×2)

Monteringsmall

Förberedande av fjärrkontrollen

Ett litiumbatteri (CR2025) har redan satts in i fjärrkontrollen. Dra ut isoleringsarket för att använda fjärrkontrollen.

Fjärrkontrollens räckvidd

Fjärrkontrollen kan användas för att styra funktioner på denna produkt. När du använder denna fjärrkontroll, peka fjärrkontrollen mot fjärrkontrollsensorn på soundbaren inom området som visas på följande bild:

Fjärrkontroll

Installera produkten

Installera soundbaren som visas på följande bild.

För ordentlig installering av soundbaren på en vägg, se till att arbetet utförs av en installatör med kvalificerad servicepersonal. Se Väggmonteringsinstallationsguiden på vår hemsida för hur man installerar.

Väggmonteringsinstallationsguiden

Ansluta till en TV

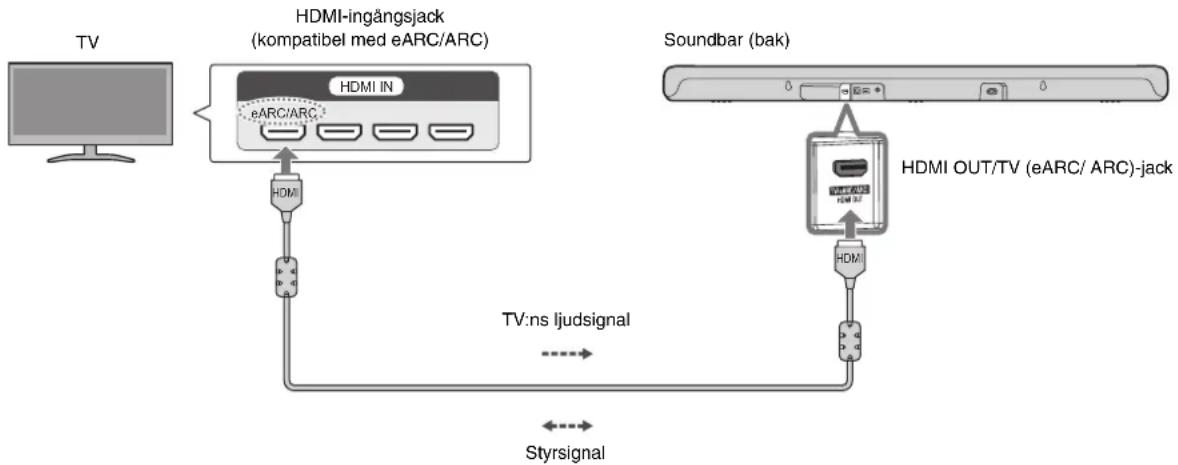

Ansluta en TV med HDMI-kabel (inkluderad)

Anslut till en HDMI-ingång kompatibelt med Audio Return Channel (markerat med "eARC" eller "ARC") på TV:n med medföljande HDMI-kabel.

OBS!

• Se till att använda medföljande HDMI-kabel.
• Vid anslutning till en TV som inte är kompatibel med ARC eller vid anslutning till en ljudenhet, följ anslutningsförfarandet som beskrivs i Användarhandbok.

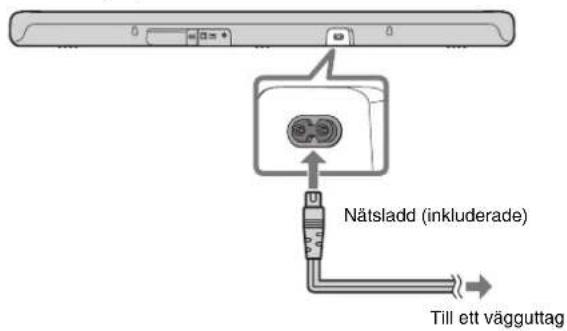

Anslutning till ström

Efter anslutning av soundbaren till TV:n, anslut soundbaren till ström enligt följande.

Soundbar (bak)

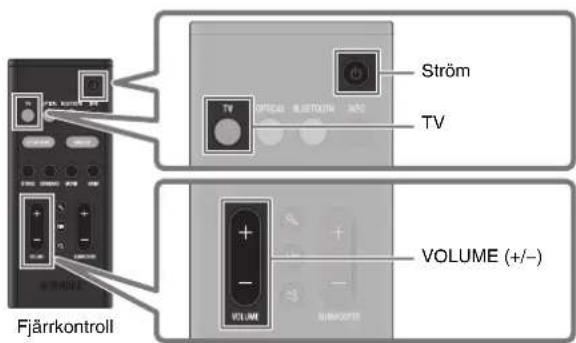

Spelar TV-ljud genom soundbaren

1 Slå på TV:n.

När HDMI-kontrollfunktionen på TV:n är aktiverad (s. 32) kommer även soundbaren att slås på. I detta fall, gå till steg 4.

2 Slå på soundbaren.

Tryck på strömknappen på fjärrkontrollen.

3 Tryck på TV.

4 Tryck på VOLUME (+/-) för att justera volymen.

När soundbaren är ansluten till ett HDMI-ingångsjack kompatibelt med Audio Return Channel (markerad med "eARC" eller "ARC") på en TV via en HDMI-kabel, styrsignalerna överförs från TV:n till soundbaren. Detta kommer göra det möjligt att använda HDMI-kontrollfunktionen för att styra soundbaren med TV:ns fjärrkontroll. Vidare överförs TV-ljudsignal till soundbaren via HDMI-kabeln. Därför kan soundbaren anslutas till en TV med en enkel HDMI-kabel.

OBS!

• När soundbaren är ansluten till en TV via HDMI-kabel, kontrollera att Tv:ns inställningar är korrekt konfigurerade enligt följande:
• TV:ns HDMI-kontrollfunktion är aktiverad.
• Ljudutmatning har inte satts till TV-högtalare.
• Anslut AV-apparater så som BD/DVD-spelare och digitalboxar, till TV:ns HDMI-ingångsjack.

① Lyssna på ljud med ljud som överensstämmer med video- eller musikinnehåll (ljudläge)

Ett ljudläge kan väljas bland tre ljudlägen som skapar surroundljudfält och ett ljudläge för stereouppspelning. Denna funktion är STANDARD som standard.

STEREO

Detta ljudläge ger stereouppspelning. Detta ljudläge passar bäst för uppspelning av musik.

STANDARD

Detta ljudläge ger surrounduppspelning som är lämpligast för TV-program så som sportsändningar. Det framhäver mänskliga röster och gör dem lättare att höra, samtidigt som det skapar en känsla av närvaro.

MOVIE

Detta ljudläge ger surrounduppspelning som är lämpligast för filmer. Det skapar ett ljudfält som verkar omsluta din kropp.

GAME

Detta ljudläge ger surrounduppspelning som är lämpligast för videospel. Exakt lokalisering av enskilda ljudeffekter ger en mycket uppslukande spelupplevelse.

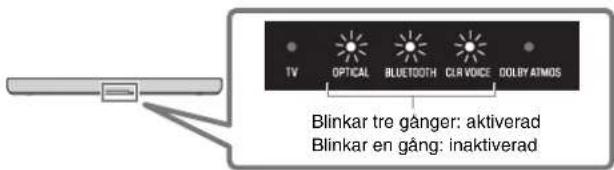

②Uppspelning av mänskliga röster tydligt (CLEAR VOICE)

Mänskliga röster i ljudet kan höras enklare när funktionen tydliga röster är aktiverad. Denna funktion rekommenderas för uppspelning med låg volym och för filmer eller drama som använder mycket bakgrundsmusik och ljudeffekter.

Tryck på CLEAR VOICE för att aktivera eller inaktivera denna funktion.

Basljud utökas och blir kraftfullt när basutökningsfunktionen är aktiverad.

Tryck på BASS EXT för att aktivera eller inaktivera denna funktion.

Lyssna på ljud från en Bluetooth®-apparat

Ljudinnehåll från en Bluetooth-apparat (så som en smarttelefon) kan spelas genom soundbaren.

Bluetooth-apparat

1 Tryck på BLUETOOTH på fjärrkontrollen för att växla ingångskällan till Bluetooth.
2 På Bluetooth-apparaten aktivera Bluetooth-funktionen.

En lista över Bluetooth-apparater som kan anslutas visas på skärmen över Bluetooth-apparater.

3 Välj "Yamaha SR-B30A" eller "SR-B30A" i listan.
4 Spela en sång på Bluetooth-apparaten när anslutning har upprättats.

Soundbaren kommer att börja spela upp ljud från Bluetooth-apparaten.

OBS!

Denna produkt kan anslutas till två Bluetooth-apparater samtidigt (flerpunktsanslutning). För att växla mellan två Bluetooth-apparater som ska spelas, avsluta uppspelning på den apparat som spelar för tillfället och starta uppspelning på den andra.

Styra soundbaren med smarttelefon-appen

Genom att installera gratis-appen "Sound Bar Remote" på en smarttelefon kan även soundbaren styras från smarttelefonen. Denna app gör att du kan styra soundbaren medan aktuella soundbar-inställningar kan kontrolleras, så som ljudläge och volymjustering för varje frekvensområde (tonkontroll), via appens skärm. Sök efter "Sound Bar Remote" på App Store eller Google Play och installera den på smarttelefonen. För detaljer om appen se beskrivningen för appen på App Store eller Google Play.

OBS!

- För att styra soundbaren med appen, konfigurera inställningarna på din smarttelefon enligt följande:

• Aktivera Bluetooth-funktionen.
• För apparater som använder Android 11 OS eller tidigare, konfigurera inställningarna för att tillåta att platsinformation kan erhållas.

Sound Bar Remote-appen använder platsinformation från Android-apparaten endast för att hitta soundbaren. Erhållen platsinformation kommer inte att användas för något annat syfte.

- För apparater som använder Android 12 OS eller senare, konfigurera inställningarna för att tillåta användning av apparater i närheten.

- Denna soundbar är endast kompatibel med Sound Bar Remoteappen. Soundbaren kan inte styras med andra appar (så som Sound Bar Controller).
