BEDIENUNGSANLEITUNG SRC30A YAMAHA

Schnellstartanleitung 19

Snabbuppstartsguide.... 27

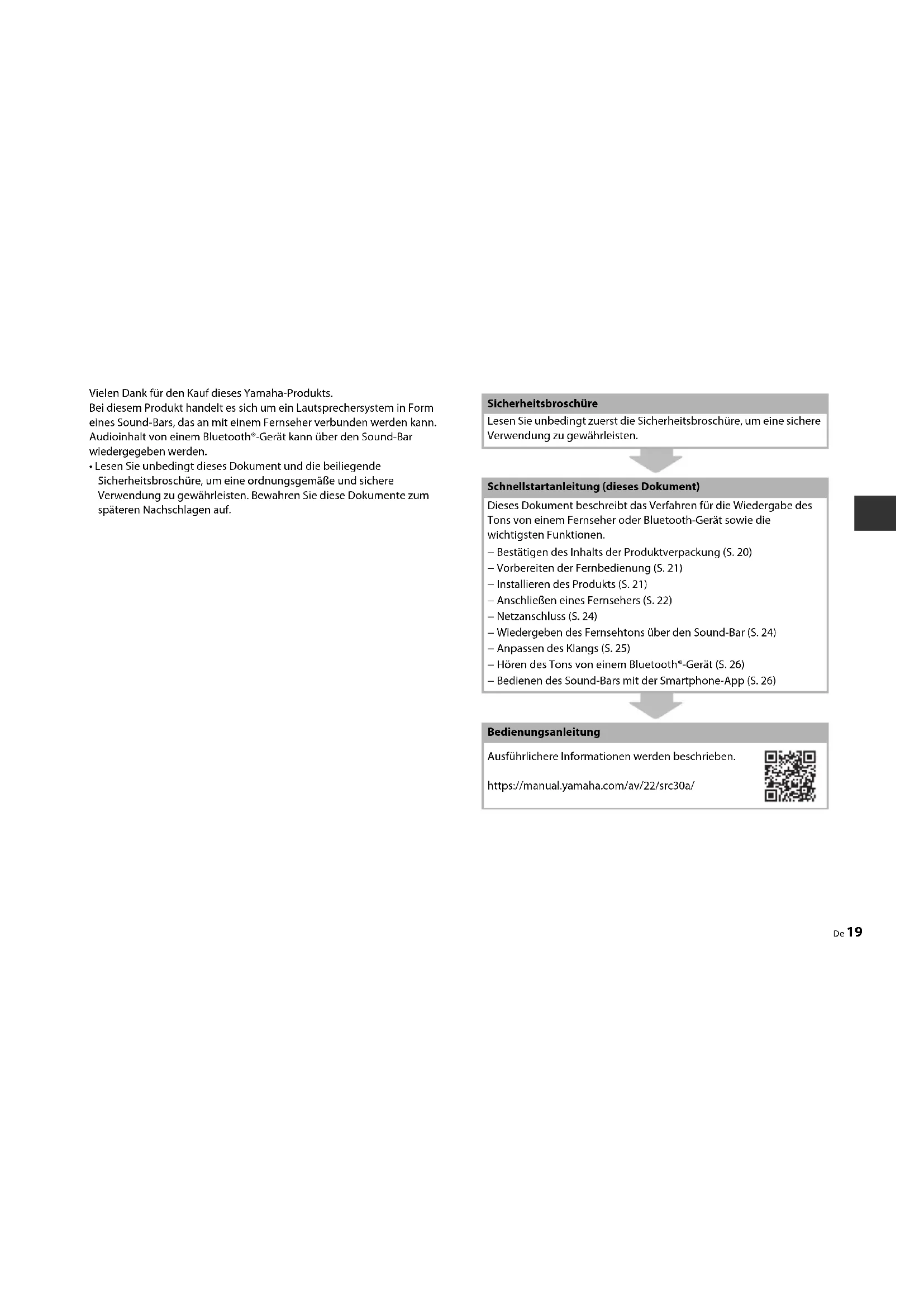

Vielen Dank für den Kauf dieses Yamaha-Produkts.

Bei diesem Produkt handelt es sich um ein Lautsprechersystem in Form eines Sound-Bars, das an mit einem Fernseher verbunden werden kann. Audioinhalt von einem Bluetooth®-Gerät kann über den Sound-Bar wiedergegeben werden.

- Lesen Sie unbedingt dieses Dokument und die beiliegende Sicherheitsbroschüre, um eine ordnungsgemäße und sichere Verwendung zu gewährleisten. Bewahren Sie diese Dokumente zum späteren Nachschlagen auf.

Sicherheitsbroschüre

Lesen Sie unbedingt zuerst die Sicherheitsbroschüre, um eine sichere Verwendung zu gewährleisten.

Schnellstartanleitung (dieses Dokument)

Dieses Dokument beschreibt das Verfahren für die Wiedergabe des Tons von einem Fernseher oder Bluetooth-Gerät sowie die wichtigsten Funktionen.

– Bestätigen des Inhalts der Produktverpackung (S. 20)
– Vorbereiten der Fernbedienung (S. 21)
- Installieren des Produkts (S. 21)
– Anschließen eines Fernsehers (S. 22)
- Netzanschluss (S. 24)
– Wiedergeben des Fernsehtons über den Sound-Bar (S. 24)
– Anpassen des Klangs (S. 25)
– Hören des Tons von einem Bluetooth®-Gerät (S. 26)
- Bedienen des Sound-Bars mit der Smartphone-App (S. 26)

Bedienungsanleitung

Ausführlichere Informationen werden beschrieben.

https://manual.yamaha.com/av/22/src30a/

Bestätigen des Inhalts der Produktverpackung

Dieses Produkt umfasst die folgenden Hauptgeräte und Zubehörteile. Nehmen Sie alle Gegenstände aus dem Karton und vergewissern Sie sich, dass sie vollständig vorhanden sind.

Hauptgeräte

Sound-Bar (SR-CUC30A)

- Dieses Produkt wird ohne HDMI-Kabel geliefert. Bereiten Sie ein handelsübliches Kabel vor.

Zubehör

Fernbedienung

Netzkabel (×2)

Netzadapter
(Modellnummer: ANAD-420FIOT-B)

Optisch digitales Audiokabel

Rutschfeste Polster (4 auf 1 Blatt) Bringen Sie diese an der Unterseite des Subwoofers an.

Bei Montage des Sound-Bars an einer Wand zu verwenden.

Abstandhalter (A: ×2, B: ×2, auf 1 Blatt)

Montageschablone

• Schnellstartanleitung (dieses Dokument)
• Sicherheitsbroschüre

Vorbereiten der Fernbedienung

Eine Lithiumbatterie (CR2025) sitzt bereits in der Fernbedienung. Ziehen Sie das Isolierblatt zur Verwendung der Fernbedienung wie nachstehend heraus.

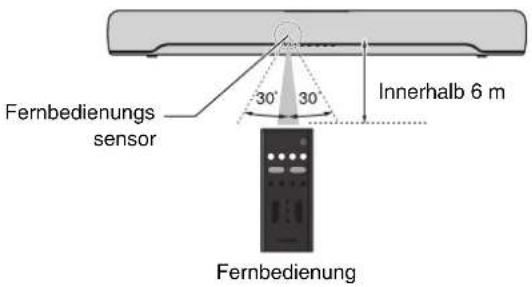

Wirkungsbereich der Fernbedienung

Die Fernbedienung kann zur Steuerung der Funktionen dieses Produkts verwendet werden. Zur Verwendung der Fernbedienung richten Sie sie innerhalb des in der nachstehenden Abbildung dargestellten Bereichs auf den Fernbedienungssensor am Sound-Bar:

Fernbedienungs sensor 30° 30° Innerhalb 6 m Fernbedienung

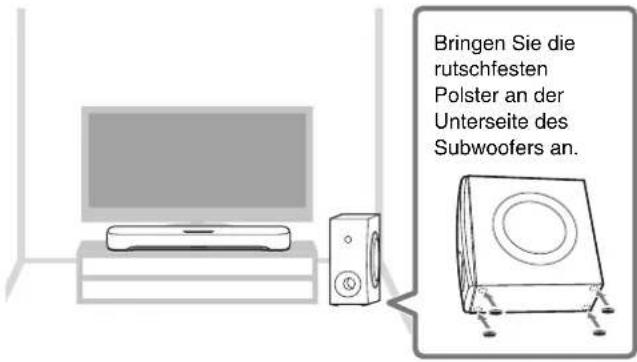

Installieren des Produkts

Installieren Sie den Sound-Bar und den Subwoofer wie in der nachstehenden Abbildung gezeigt:

Bringen Sie die rutschfesten Polster an der Unterseite des Subwoofers an.

■ HINWEIS

- Der Subwoofer kann auch waagrecht verwendet werden. Genaueres finden Sie in der Bedienungsanleitung.

Bedienungsanleitung

Für die ordnungsgemäße Installation des Sound-Bars an der Wand beauftragen Sie bitte einen qualifizierten Fachmann. Die Installationsmethode finden Sie im Installationshandbuch für Wandmontage auf unserer Website.

Installationshandbuch für Wandmontage

Anschließen eines Fernsehers

Schließen Sie einen Fernseher an den Sound-Bar an. Wählen Sie das Anschlussverfahren je nach der zu verwendenden Funktion. Die Unterschiede je nach Anschlussverfahren sind wie folgt:

Funktion und Anschlussverfahren

	HDMI-Steuerfunktion1)	Zu beschaltende Buchse des Fernsehers	Anschlussverfahren
Optisch digitales Audiokabel (mitgeliefert)	–	Optisch digitaler Audioausgang	„Anschließen eines Fernsehers mit dem optisch digitalen Audiokabel (mitgeliefert)“ (rechts)
HDMI-Kabel (im Fachhandel erhältlich)[IMAGE]	√	HDMI-Eingangsbuchse (ARC-kompatibel2)	„Anschließen eines Fernsehers mit einem HDMI-Kabel (im Fachhandel erhältlich)“ (auf der nächsten Seite)

1) Mit der HDMI-Steueraufunktion kann der Sound-Bar über die Fernbedienung des Fernsehers gesteuert werden. Die nachstehenden Funktionen können mit der Fernbedienung des Fernsehers gesteuert werden:

- Ein- und Ausschalten

Der Fernseher und der Sound-Bar werden gleichzeitig ein-/ausgeschaltet.

- Lautstärkeeinstellung

Die Lautstärke des Sound-Bars kann eingestellt werden, wenn die Audiosignalausgabe des Fernsehers auf den Sound-Bar eingestellt ist.

2) Wenn Sie eine Verbindung zu einer HDMI-Eingangsbuchse herstellen, die nicht mit ARC kompatibel ist, müssen Sie sowohl ein HDMI-Kabel als auch ein optisch digitales Audiokabel verwenden.

■ HINWEIS

- Die Art und Qualität des Audiosignals, das vom Fernseher entweder über das optisch digitale Audiokabel oder das HDMI-Kabel übertragen wird, ist gleich.

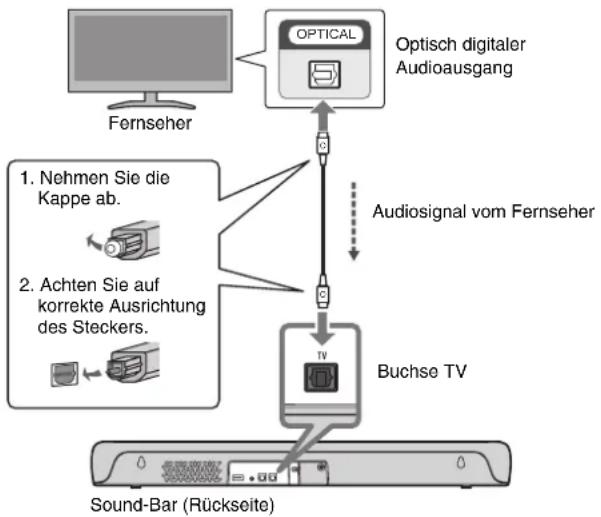

Anschließen eines Fernsehers mit dem optisch digitalen Audiokabel (mitgeliefert)

Das Audiosignal des Fernsehers wird an den Sound-Bar übertragen, wenn der Sound-Bar über das mitgelieferte optisch digitale Audiokabel am Fernseher angeschlossen ist. Die HDMI-Steuerfunktion, mit der der Sound-Bar über die Fernbedienung eines Fernsehers gesteuert werden kann, kann nicht verwendet werden.

■ HINWEIS

- Schließen Sie AV-Geräte (z. B. BD/DVD-Player und Set-Top-Boxen) an die HDMI-Eingangsbuchsen des Fernsehers an.

Anschließen eines Fernsehers mit einem HDMI-Kabel (im Fachhandel erhältlich)

Steuersignale werden vom Fernseher an den Sound-Bar übertragen, wenn der Sound-Bar über ein HDMI-Kabel (im Fachhandel erhältlich) am Fernseher angeschlossen ist. So können Sie die HDMI-Steuerfunktion verwenden, mit der Sie den Sound-Bar über die Fernbedienung des Fernsehers steuern können.

Wenn das HDMI-Kabel an der HDMI-Eingangsbuchse des Fernsehers angeschlossen ist, die mit Audio Return Channel (gekennzeichnet als „ARC“) kompatibel ist, wird das Audiosignal des Fernsehers auch über das HDMI-Kabel an den Sound-Bar übertragen. Daher kann ein Fernseher über ein einziges HDMI-Kabel an den Sound-Bar angeschlossen werden.

Beim Anschluss an eine HDMI-Eingangsbuchse, die nicht mit ARC kompatibel ist, schließen Sie zusätzlich das mitgelieferte optisch digitale Audiokabel an, um das TV-Audiosignal an den Sound-Bar zu übertragen.

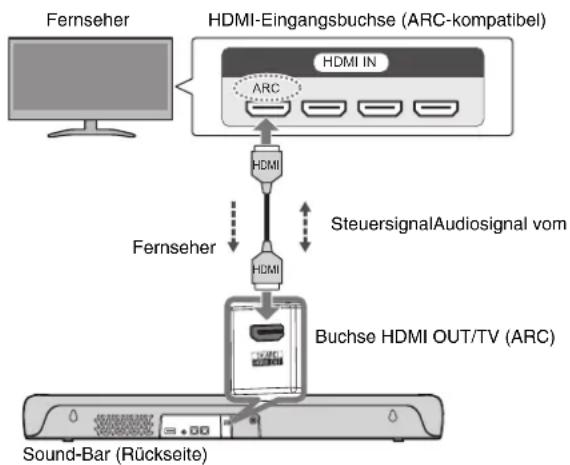

Anschließen an eine ARC-kompatible HDMI-Eingangsbuchse


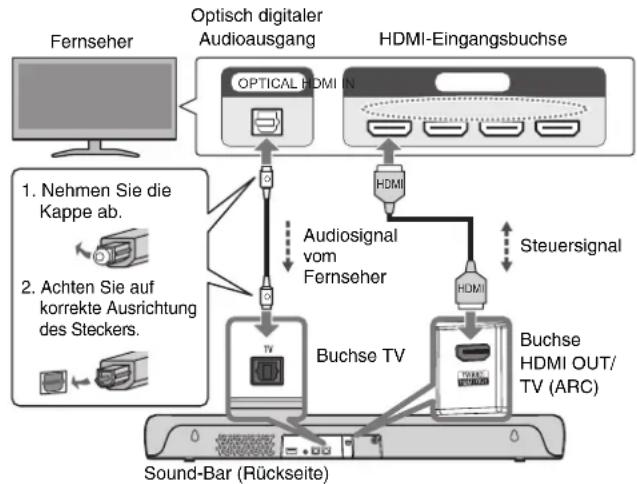

Anschließen an eine nicht ARC-kompatible HDMI-Eingangsbuchse

■ HINWEIS

• Wenn der Sound-Bar über ein HDMI-Kabel mit dem Fernseher verbunden ist, vergewissern Sie sich, dass die Einstellungen des Fernsehers wie folgt korrekt konfiguriert sind:
• Die HDMI-Steuerfunktion des Fernsehers ist aktiviert.
• Der Audioausgang des Fernsehers ist auf ARC eingestellt (bei Beschaltung einer ARC-kompatiblen HDMI-Eingangsbuchse).
• Schließen Sie AV-Geräte (z. B. BD/DVD-Player und Set-Top-Boxen) an die HDMI-Eingangsbuchsen des Fernsehers an.

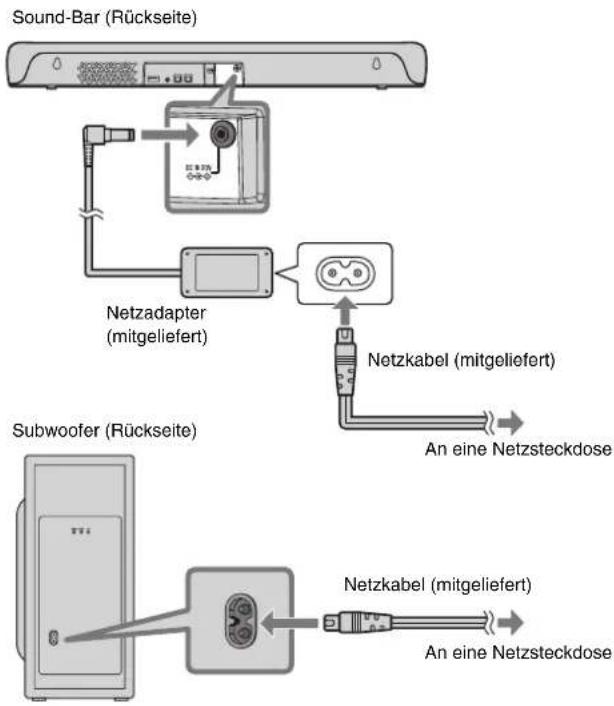

Netzanschluss

Nachdem Sie den Sound-Bar mit dem Fernseher verbunden haben, schließen Sie den Sound-Bar und den Subwoofer wie folgt an das Stromnetz an:


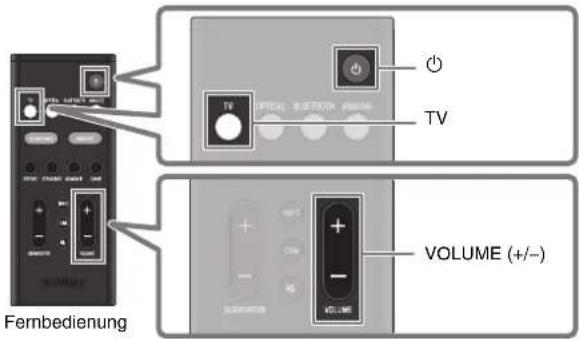

Wiedergeben des Fernsehtons über den Sound-Bar

Fernbedienung TV VOLUME (+/-)

1 Schalten Sie den Fernseher ein.

Wenn die HDMI-Steuerfunktion des Fernsehers aktiviert ist, schaltet sich auch der Sound-Bar ein. Gehen Sie in diesem Fall zu Schritt 4 über.

2 Schalten Sie den Sound-Bar ein.

Drücken Sie die Taste ⏻ (Ein/Aus) auf der Fernbedienung. Der Subwoofer wird gleichzeitig eingeschaltet.

3 Drücken Sie TV.

4 Drücken Sie VOLUME (+/-), um die Lautstärke einzustellen.

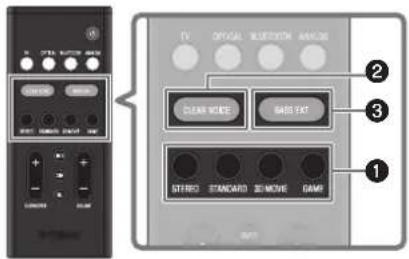

Anpassen des Klangs

①Anhören von Audio mit zum Video- oder Musikinhalt passendem Klang (Soundmodus)

Als Soundmodus stehen drei Surround-Klangfelder erzeugene Soundmodi sowie ein Soundmodus für Stereowiedergabe zur Auswahl.

STEREO

Dieser Soundmodus liefert Stereowiedergabe. Dieser Soundmodus eignet sich am besten für die Musikwiedergabe.

STANDARD

Dieser Soundmodus bietet eine Surround-Wiedergabe, die sich am besten für Fernsehprogramme wie Sportübertragungen eignet. Er betont menschliche Stimmen und macht sie leichter hörbar, während er ein Präsenzgefühl vermittelt.

3D MOVIE

Dieser Soundmodus bietet eine Surround-Wiedergabe, die sich am besten für Spielfilme eignet. Er liefert ein dreidimensionales Klangfeld und schafft einen Klangraum, der den Körper zu umhüllen scheint.

GAME

Dieser Soundmodus bietet eine Surround-Wiedergabe, die sich am besten für Videospiele eignet. Die präzise Lokalisierung der einzelnen Soundeffekte sorgt für ein besonders intensives Spielerlebnis.

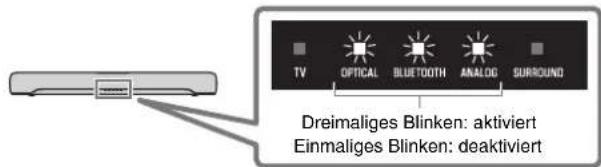

②Deutliche Wiedergabe von menschlichen Stimmen (CLEAR VOICE)

Die menschlichen Stimmen im Ton sind besser zu hören, wenn die Funktion Clear Voice aktiviert ist. Die Funktion empfiehlt sich für die Wiedergabe mit geringer Lautstärke und für Spiel- oder Fernsehfilme mit viel Hintergrundmusik und Klangeffekten. Drücken Sie CLEAR VOICE um die diese Funktion zu aktivieren oder zu deaktivieren.

TV OPTICAL BLUETOOTH ANALOG SURROUND Dreimaliges Blinken: aktiviert Einmaliges Blinken: deaktiviert

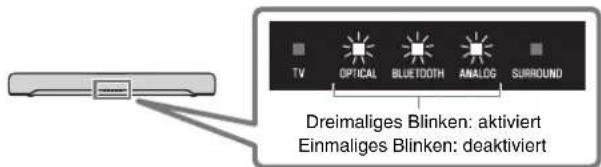

③Hörgenuss mit verstärktem Bassklang (BASS EXT)

Wenn die Funktion Bass Extension aktiviert ist, werden Bässe angehoben und klingen voller. Drücken Sie BASS EXT um die diese Funktion zu aktivieren oder zu deaktivieren.

TV OPTICAL BLUETOOTH ANALOG SURROUND Dreimaliges Blinken: aktiviert Einmaliges Blinken: deaktiviert

■ HINWEIS

Die Standardeinstellungen sind wie folgt:

Soundmodus: STANDARD

CLEAR VOICE: Deaktiviert

BASS EXT: Aktiviert

Hören des Tons von einem Bluetooth®-Gerät

Audioinhalt von einem Bluetooth-Gerät (wie einem Smartphone) kann über den Sound-Bar wiedergegeben werden.

Bluetooth-Gerät

1 Drücken Sie BLUETOOTH auf der Fernbedienung um die Eingangsquelle auf Bluetooth umzuschalten.
2 Aktivieren Sie am Bluetooth-Gerät die Bluetooth-Funktion. Eine Liste der Bluetooth-Geräte, die verbunden werden können, wird auf dem Bildschirm des Bluetooth-Geräts angezeigt.
3 Wählen Sie Ihr Produkt in der angezeigten Liste. „Yamaha SR-C30A“ oder „Yamaha AV“ wird in der Liste angezeigt.
4 Geben Sie einen Song auf dem Bluetooth-Gerät wieder. Der Sound-Bar gibt den Ton des Audiosignals vom Bluetooth-Gerät wieder.

■ HINWEIS

- Der Sound-Bar kann gleichzeitig mit zwei Bluetooth-Geräten verbunden sein. Sie müssen die Wiedergabe am einen Bluetooth-Gerät stoppen, um die Wiedergabe am anderen Bluetooth-Gerät starten zu können.

Bedienen des Sound-Bars mit der Smartphone-App

Durch Installieren der speziellen kostenlosen App „Sound Bar Remote“ auf einem Smartphone kann der Sound-Bar auch vom Smartphone aus bedient werden. Mit der App können Sie den Sound-Bar steuern und gleichzeitig die aktuellen Einstellungen des Sound-Bars, wie z. B. den Soundmodus, auf dem Bildschirm der App überprüfen. Suchen Sie im App Store oder bei Google Play nach „Sound Bar Remote“ und installieren Sie die App auf dem Smartphone. Einzelheiten zur App finden Sie in der Beschreibung der App im App Store oder bei Google Play.

■ HINWEIS

• Zum Bedienen des Sound-Bars mit der App konfigurieren Sie die Einstellungen an Ihrem Smartphone wie folgt:
• Aktivieren Sie die Bluetooth-Funktion.
• Bei Geräten, die mit dem Betriebssystem Android 11 oder früher arbeiten, konfigurieren Sie die Einstellungen so, dass Ortsinformationen bezogen werden können. Die App Sound Bar Remote nutzt die Ortsinformationen vom Android-Gerät nur zur Erkennung des Sound-Bars. Die erfassten Ortsinformationen werden nicht für andere Zwecke verwendet.
• Bei Geräten, die mit dem Betriebssystem Android 12 oder später arbeiten, konfigurieren Sie die Einstellungen so, dass die Verwendung von Geräten in der Nähe zulässig ist.
• Dieser Sound-Bar ist nur mit der App Sound Bar Remote kompatibel. Eine Steuerung des Sound Bars mit anderen Apps (wie Sound Bar Controller) ist nicht möglich.
