SRC30A - Barra de sonido YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido con subwoofer inalámbrico
Marca	YAMAHA
Modelo	SRC30A
Entradas de audio	HDMI (ARC), óptico digital, Bluetooth
Modos de sonido	ESTÁNDAR, TV, PELÍCULA, JUEGO, ESTÉREO
Funciones especiales	Clear Voice (voces claras), Bass Extension (graves reforzados)
Control	Mando a distancia infrarrojo, aplicación Sound Bar Remote (iOS/Android)
Función HDMI CEC	Sí (control mediante mando a distancia del TV)
Bluetooth	Conexión simultánea de hasta 2 dispositivos
Alimentación	Adaptador de corriente (modelo ANAD-420FIOT-B), cable de alimentación incluido
Instalación	Sobre mueble o montaje en pared (kit no incluido, consultar manual)
Accesorios incluidos	Mando a distancia, adaptador de corriente, cables de alimentación (×2), cable óptico, almohadillas antideslizantes, espaciadores, plantilla de fijación
Seguridad	Leer el folleto de seguridad incluido
Pila del mando	CR2025 (preinstalada)
Cable óptico incluido	Sí
Aplicación móvil	Sound Bar Remote (gratuita)
Configuración de audio	2.1 canales (barra + subwoofer)
Compatibilidad TV	TV con conector HDMI ARC o salida óptica

Preguntas frecuentes - SRC30A YAMAHA

¿Cómo conectar la barra de sonido a mi televisor?

Puede conectar la barra de sonido mediante un cable HDMI (compatible ARC) o con el cable óptico digital incluido. Para usar la función HDMI CEC (control mediante mando a distancia del TV), utilice un cable HDMI en un conector ARC del televisor.

¿Cómo usar la función Bluetooth?

Presione el botón BLUETOOTH del mando a distancia, luego active el Bluetooth en su dispositivo (smartphone, tableta). Seleccione "Yamaha SR-C30A" en la lista de dispositivos. La barra de sonido puede conectarse simultáneamente a dos dispositivos Bluetooth.

¿Qué hacer si no tengo sonido?

Verifique que la barra de sonido esté encendida (indicador luminoso) y que la fuente de entrada sea correcta (TV, Bluetooth). Asegúrese de que el volumen no esté silenciado (mute) y de que el televisor esté configurado en la salida de audio correcta (óptica o ARC). Vuelva a intentarlo reiniciando los dispositivos.

¿Cómo cambiar de modo de sonido?

Presione el botón SOUND MODE del mando a distancia para recorrer los modos: ESTÁNDAR, TV, PELÍCULA, JUEGO y ESTÉREO. El modo ESTÉREO es ideal para música, mientras que PELÍCULA crea un sonido envolvente inmersivo.

El mando a distancia no funciona, ¿qué hacer?

Retire la pestaña aislante de la pila (CR2025) si no lo ha hecho. Dirija el mando a distancia hacia el sensor infrarrojo de la barra de sonido (a menos de 6 metros). Si el problema persiste, reemplace la pila.

¿Cómo instalar la barra de sonido en la pared?

La instalación en pared debe ser realizada por un instalador calificado. Use la plantilla de fijación y los espaciadores incluidos. Consulte el manual de instalación en el sitio web de Yamaha para el procedimiento detallado.

¿Cómo usar la aplicación Sound Bar Remote?

Descargue la aplicación Sound Bar Remote desde App Store o Google Play. Active el Bluetooth en su smartphone, luego abra la aplicación. Le permite controlar la barra de sonido, seleccionar los modos de sonido y ajustar la configuración.

¿Puedo controlar la barra de sonido con mi mando a distancia del TV?

Sí, si conecta un cable HDMI entre la barra de sonido y un conector ARC del televisor, active la función HDMI CEC en la configuración del TV. Podrá encender/apagar y ajustar el volumen de la barra de sonido con el mando a distancia del televisor.

¿Cómo activar la función Clear Voice?

Presione el botón CLEAR VOICE del mando a distancia para activar o desactivar esta función. Clear Voice hace que los diálogos sean más audibles, especialmente a bajo volumen o en películas con muchos efectos de sonido.

La barra de sonido no se enciende, ¿por qué?

Verifique que el adaptador de corriente esté conectado correctamente a la barra de sonido y a una toma de corriente. Asegúrese de que el subwoofer también esté alimentado. Si la barra de sonido aún no se enciende, contacte al soporte de Yamaha.

MANUAL DE USUARIO SRC30A YAMAHA

Guía de inicio rápida 43

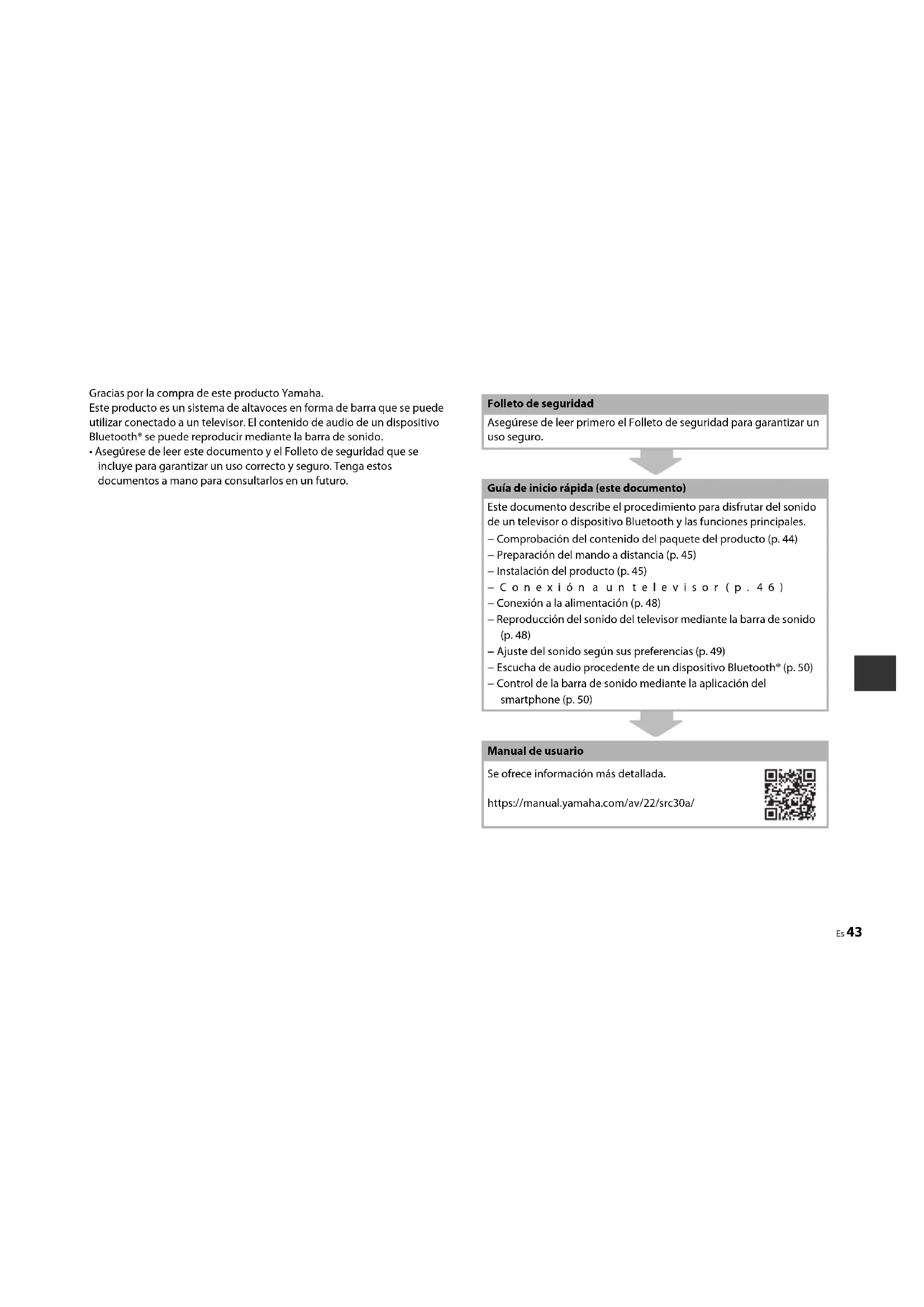

Gracias por la compra de este producto Yamaha.

Este producto es un sistema de altavoces en forma de barra que se puede utilizar conectado a un televisor. El contenido de audio de un dispositivo Bluetooth ^® se puede reproducir mediante la barra de sonido.

- Asegúrese de leer este documento y el Folleto de seguridad que se incluye para garantizar un uso correcto y seguro. Tenga estos documentos a mano para consultarlos en un futuro.

Folleto de seguridad

Asegúrese de leer primero el Folleto de seguridad para garantizar un uso seguro.

Guía de inicio rápida (este documento)

Este documento describe el procedimiento para disfrutar del sonido de un televisor o dispositivo Bluetooth y las funciones principales.

• Comprobación del contenido del paquete del producto (p. 44)
  – Preparación del mando a distancia (p. 45)
• Instalación del producto (p. 45)
  -Conexión auntelevision (p. 46)
  – Conexión a la alimentación (p. 48)
• Reproducción del sonido del televisor mediante la barra de sonido (p. 48)
  – Ajuste del sonido según sus preferencias (p. 49)
• Escucha de audio procedente de un dispositivo Bluetooth® (p. 50)
• Control de la barra de sonido mediante la aplicación del smartphone (p. 50)

Manual de usuario

Se ofrece información más detallada.

https://manual.yamaha.com/av/22/src30a/

Comprobación del contenido del paquete del producto

Este producto incluye los siguientes dispositivos principales y accesorios. Saque todos los artículos de la caja y asegúrese de que todos los artículos están presentes.

■ Dispositivos principales

Barra de sonido (SR-CUC30A)

- Con este producto no se incluye un cable HDMI. Prepare uno disponible en tiendas.

■ Accesorios

Mando a distancia

Cables de alimentación (×2)

Adaptador de CA (número de modelo: ANAD-420FIOT-B)

Cable de audio óptico digital

Tacos antideslizantes (4 en 1 lámina) Fijelos en la parte inferior del altavoz de subgraves.

Para montar la barra de sonido en una pared.

Separadores (A: ×2, B: ×2 en 1 lámina)

Plantilla de montaje

• Guía de inicio rápida (este documento)
• Folleto de seguridad

Preparación del mando a distancia

El mando a distancia ya lleva dentro una pila de litio (CR2025). Extraiga la lámina aislante de la siguiente manera para poder utilizar el mando a distancia.

Tira aislante de la pila

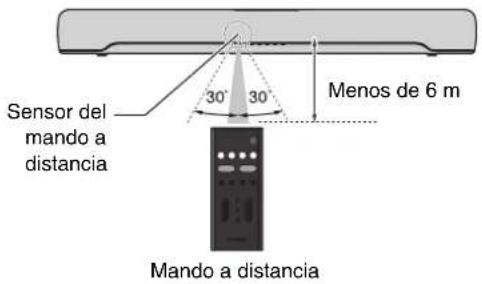

Alcance operativo del mando a distancia

El mando a distancia puede usarse para controlar las funciones de este producto. Cuando utilice el mando a distancia, apunte con él hacia el sensor del mando a distancia de la barra de sonido dentro del alcance que se muestra en la siguiente ilustración:

Instalación del producto

Instale la barra de sonido y el altavoz de subgraves como se muestra en la siguiente ilustración:

NOTA

- El altavoz de subgraves se puede utilizar también sobre uno de sus lados. Consulte el Manual de usuario para obtener más información.

Manual de usuario

Para la correcta instalación de la barra de sonido en una pared, asegúrese de que lo haga un profesional cualificado. Consulte la guía de instalación de montaje en pared de nuestro sitio web para obtener información sobre el método de instalación.

Guía de instalación de montaje en pared

Conexión a un televisor

Conecte un televisor a la barra de sonido. Seleccione el procedimiento de conexión según la función que vaya a usar. Las diferencias según el procedimiento de conexión son las siguientes:

Función y procedimiento de conexión

	Función de control HDMI^1)	Toma del televisor al que conectar	Procedimiento de conexión
Cable de audio óptico digital (incluido)	-	Toma de salida de audio óptico digital	“Conexión de un televisor con el cable de audio óptico digital (incluido)” (a la derecha)
Cable HDMI (disponible en tiendas)	√	Toma de entrada HDMI (compatible con ARC^2) )	“Conexión de un televisor con un cable HDMI (disponible en tiendas)” (en la siguiente página)

1) La función de control HDMI permite controlar la barra de sonido con el mando a distancia del televisor. Las siguientes funciones se pueden controlar con el mando a distancia del televisor:

- Encendido y apagado

El televisor y la barra de sonido se encienden/apagan al mismo tiempo.

- Ajuste de volumen

Cuando la salida de audio del televisor está ajustada en la barra de sonido, puede ajustarse el volumen de la barra de sonido.

2) Cuando se conecte a una toma de entrada HDMI no compatible con ARC, establezca la conexión con un cable HDMI y un cable de audio óptico digital.

NOTA

- El tipo y la calidad de la señal de audio del televisor transmitidos por el cable de audio óptico digital o por el cable HDMI son iguales.

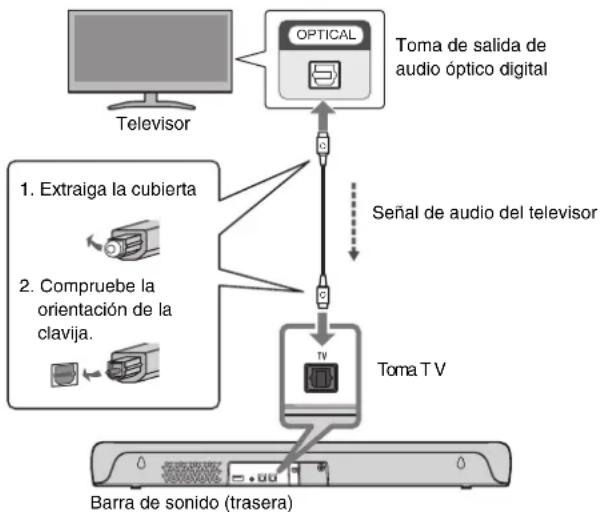

Conexión de un televisor con el cable de audio óptico digital (incluido)

La señal de audio del televisor se transmite a la barra de sonido cuando esta se conecta a un televisor mediante el cable de audio óptico digital que se incluye. No puede utilizarse con el mando a distancia del televisor la función de control HDMI que controla la barra de sonido.

NOTA

- Conecte dispositivos de AV (como reproductores de BD/DVD y descodificadores) a las tomas de entrada HDMI del televisor.

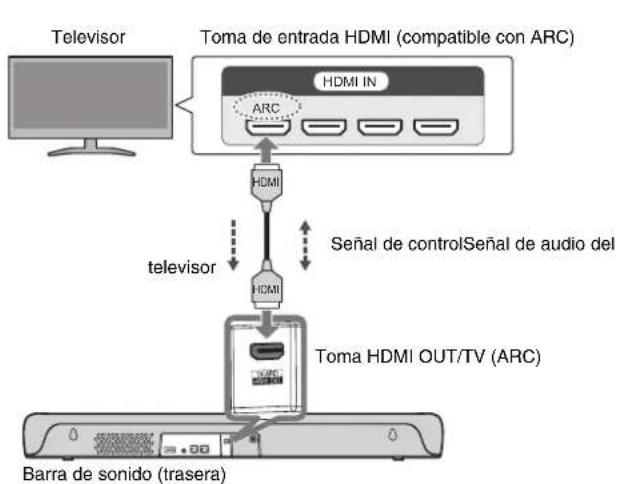

Conexión de un televisor con un cable HDMI (disponible en tiendas)

Las señales de control se transmiten del televisor a la barra de sonido cuando esta se conecta a un televisor mediante un cable HDMI (disponible en tiendas). Esto le permitirá usar la función de control HDMI que controla la barra de sonido con el mando a distancia del televisor.

Si el cable HDMI se conecta a la toma de entrada HDMI del televisor compatible con el canal de retorno de audio (etiquetado como "ARC"), la señal de audio del televisor también se transmite a la barra de sonido a través del cable HDMI. Por lo tanto, se puede conectar un televisor a la barra de sonido mediante un único cable HDMI.

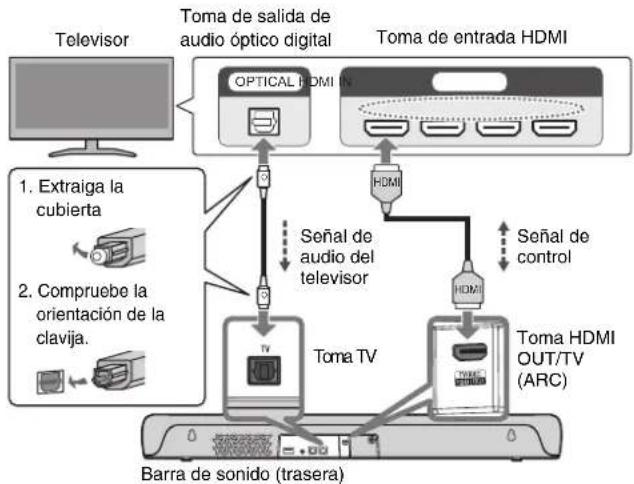

Si se conecta a una toma de entrada HDMI no compatible con ARC, conecte también el cable de audio óptico digital para transmitir la señal de audio del televisor a la barra de sonido.

Conexión a una toma de entrada HDMI compatible con ARC Conexión a una toma de entrada HDMI no compatible con ARC

NOTA

• Una vez que la barra de sonido está conectada a un televisor con un cable HDMI, compruebe que los ajustes del televisor estás configurados correctamente del siguiente modo:
• La función de control HDMI del televisor está activada.
• La salida del audio del televisor está configurada en ARC (cuando se conecta una toma de entrada HDMI compatible con ARC).
• Conecte dispositivos de AV (como reproductores de BD/DVD y descodificadores) a las tomas de entrada HDMI del televisor.

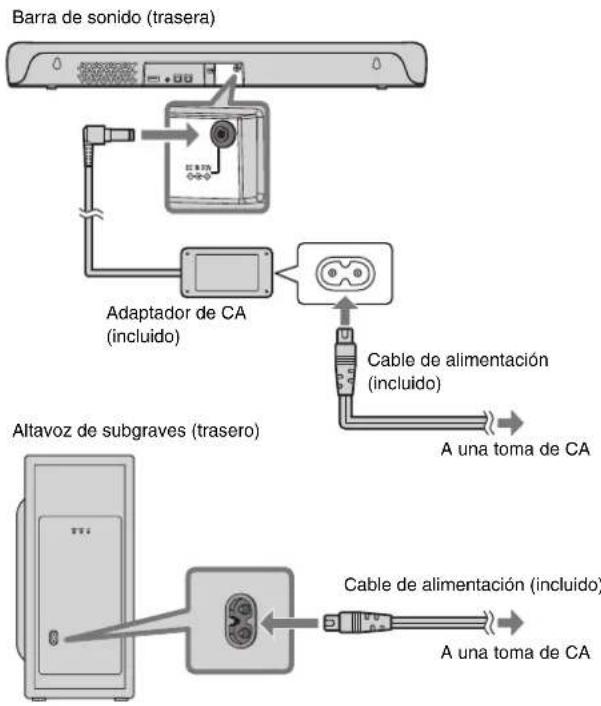

Conexión a la alimentación

Tras conectar la barra de sonido al televisor, conecte la barra de sonido y el altavoz de subgraves a la alimentación del siguiente modo:


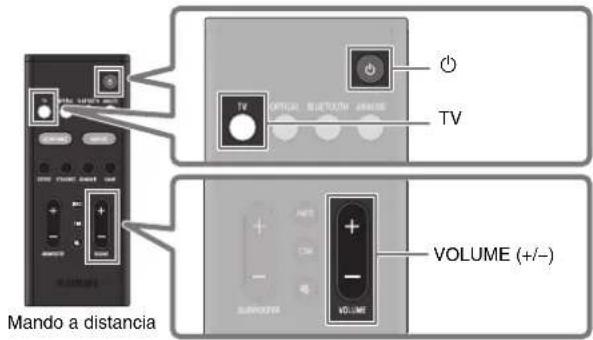

Reproducción del sonido del televisor mediante la barra de sonido

1 Encienda el televisor.

Cuando la función de control HDMI del televisor esté activada, la barra se sonido también se encenderá. En este caso, vaya al paso 4.

2 Encienda la barra de sonido.

Pulse el botón ⏻ (encendido) del mando a distancia. El altavoz de subgraves se encenderá al mismo tiempo.

3 Pulse TV.

4 Pulse VOLUME (+/-) para ajustar el volumen.

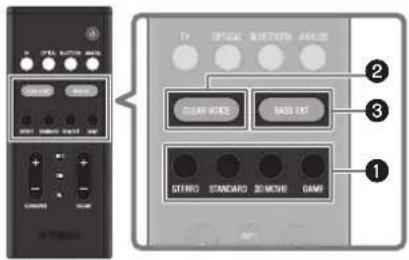

Ajuste del sonido según sus preferencias

Mando a distancia

①Escucha del audio con un sonido que coincida con el contenido del vídeo o la música (modo de sonido)

Se puede seleccionar uno de los tres modos de sonido que generan campos de sonido envolvente y un modo de sonido para la reproducción en estéreo.

STEREO

Este modo de sonido permite la reproducción en estéreo. Es el modo de sonido más adecuado para la reproducción de música.

STANDARD

Este modo de sonido proporciona una reproducción de sonido envolvente idónea para programas de televisión como retransmisiones deportivas. Enfatiza las voces humanas y las hace más fáciles de escuchar, al mismo tiempo que crea una sensación de presencia.

3D MOVIE

Este modo de sonido proporciona una reproducción de sonido envolvente ideal para películas. Reproduce un campo sonoro tridimensional y crea un espacio sonoro que parece rodear el cuerpo.

GAME

Este modo de sonido proporciona una reproducción de sonido envolvente idónea para juegos. La localización precisa de los efectos sonoros individuales ofrece una experiencia de juego muy envolvente.

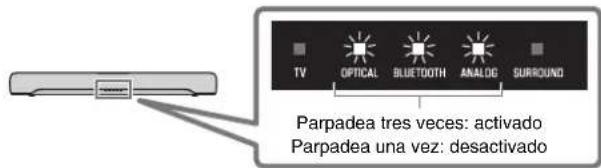

②Reproducción de voces humanas de forma clara (CLEAR VOICE)

Las voces humanas del audio se pueden escuchar más fácilmente cuando la función Clear Voice está activada. Esta función está recomendada para la reproducción a un volumen bajo y para películas o series en las que se usan gran cantidad de música de fondo y efectos de sonido.

Pulse CLEAR VOICE para activar o desactivar esta función.

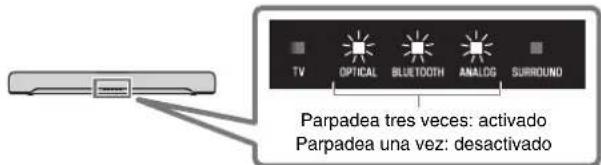

③Disfrutar de sonidos graves mejorados (BASS EXT)

El sonido de los graves mejora y se enriquece cuando se activa la función de extensión de graves.

Pulse BASS EXT para activar o desactivar esta función.

NOTA

Los ajustes predeterminados son los siguientes:

Modo de sonido: STANDARD

CLEAR VOICE: desactivado

BASS EXT: activado

Escucha de audio procedente de un dispositivo Bluetooth®

El contenido de audio de un dispositivo Bluetooth (como un smartphone) se puede reproducir mediante la barra de sonido.

1 Pulse BLUETOOTH en el mando a distancia para cambiar la fuente de entrada a Bluetooth.
2 Active la función Bluetooth en el dispositivo Bluetooth.

En la pantalla del dispositivo Bluetooth aparece una lista de dispositivos Bluetooth que pueden conectarse.

3 Seleccione su producto mostrado en la lista.

Se muestra en la lista "Yamaha SR-C30A" o "Yamaha AV".

4 Reproduzca una canción en el dispositivo Bluetooth.

La barra de sonido empezará a reproducir el audio del dispositivo Bluetooth.

NOTA

- La barra de sonido se puede conectar a dos dispositivos Bluetooth a la vez. Tendrá que detener la reproducción en un dispositivo Bluetooth y, a continuación, iniciar la reproducción en el otro dispositivo Bluetooth.

Control de la barra de sonido mediante la aplicación del smartphone

Si instala la aplicación dedicada gratuita "Sound Bar Remote" en un smartphone, la barra de sonido también se puede controlar desde el smartphone. La aplicación le permite controlar la barra de sonido mientras comprueba los ajustes de la barra de sonido aplicados actualmente, como el modo de sonido, en la pantalla de la aplicación.

Busque "Sound Bar Remote" en App Store o Google Play e instálela en el smartphone. Para obtener más información sobre la aplicación, consulte la descripción de la aplicación en App Store o Google Play.

NOTA

- Para controlar la barra de sonido con la aplicación, configure los ajustes en el smartphone del siguiente modo:

• Active la función Bluetooth.
• En dispositivos con el sistema operativo Android 11 o anterior, configure los ajustes para permitir la obtención de información de ubicación.

La aplicación Sound Bar Remote usa la información de ubicación del dispositivo Android para detectar la barra de sonido. La información de ubicación adquirida no se utilizará para ningún otro fin.

- En dispositivos con el sistema operativo Android 12 o posterior, configure los ajustes para permitir el uso de dispositivos cercanos.

- Esta barra de sonido solo es compatible con la aplicación Sound Bar Remote. La barra de sonido no se puede controlar con otras aplicaciones (como Sound Bar Controller).
