YAS-106 - Barra de sonido YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido
Marca	Yamaha
Modelo	YAS-106
Dimensiones de la barra (L x A x P)	890 x 53 x 131 mm
Peso de la barra	2,7 kg
Dimensiones del subwoofer (L x A x P)	182 x 420 x 406 mm
Peso del subwoofer	7,6 kg
Alimentación	220-240 V CA, 50/60 Hz
Consumo eléctrico	30 W (barra), 20 W (subwoofer)
Consumo en espera	< 0,5 W
Número de vías	2.1 canales
Altavoces de la barra	4 x 46 mm (tweeters), 2 x 55 mm (woofers)
Subwoofer	Inalámbrico, 160 mm (driver), 100 W
Potencia total	120 W (barra 40 W + subwoofer 80 W)
Conectividad	HDMI ARC, entrada HDMI, óptico, RCA analógico, Bluetooth
Formatos de audio compatibles	Dolby Digital, DTS, PCM
Funciones de sonido	Sonido envolvente virtual, Clear Voice, Extensión de graves
Control remoto	Sí, infrarrojo
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar disolventes.
Seguridad	No exponer al agua o la humedad. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	Contactar con un centro de servicio autorizado Yamaha. Las piezas se pueden solicitar a través del servicio técnico.
Accesorios incluidos	Cable HDMI, cable óptico, control remoto (pilas incluidas), guía de instalación rápida

Preguntas frecuentes - YAS-106 YAMAHA

¿Cómo conectar la barra de sonido YAS-106 a mi televisor?

Utilice el cable HDMI incluido y conéctelo a la toma HDMI ARC de la barra y de su televisor. Si su TV no tiene HDMI ARC, use el cable óptico. Asegúrese de seleccionar la entrada correspondiente en la barra.

¿Cómo emparejar un dispositivo por Bluetooth?

Presione el botón Bluetooth del control remoto o de la barra para entrar en modo de emparejamiento. Active el Bluetooth en su dispositivo y seleccione "YAS-106" en la lista. El indicador luminoso parpadea y luego se queda fijo una vez conectado.

La barra no se enciende, ¿qué hago?

Verifique que el cable de alimentación esté bien conectado a la barra y a la toma de corriente. Asegúrese de que la toma funcione probando otro dispositivo. Si el problema persiste, contacte con el soporte de Yamaha.

¿Cómo ajustar el volumen del subwoofer?

Use el botón "Bass" o "Subwoofer Level" en el control remoto o en la barra para aumentar o disminuir el nivel de graves. También puede usar la aplicación Yamaha Home Theater Controller.

El sonido está cortado o no sale sonido, ¿qué debo verificar?

Verifique que la fuente de audio esté encendida y que el volumen no esté en silencio. Asegúrese de que la conexión HDMI o óptica esté bien insertada. Intente reiniciar la barra desconectándola unos segundos.

¿Cómo restablecer la barra de sonido YAS-106?

Mantenga presionados los botones "Power" y "Bluetooth" simultáneamente durante aproximadamente 5 segundos hasta que el indicador parpadee. Se borrarán todos los ajustes.

El control remoto no funciona, ¿qué hago?

Reemplace las pilas del control remoto. Verifique que no haya obstáculos entre el control remoto y el sensor de la barra. Si el problema persiste, use los botones físicos en la barra.

¿Puedo usar la barra de sonido sin el subwoofer?

Sí, la barra funciona sola sin el subwoofer. Vaya a los ajustes de audio para desactivar la salida del subwoofer si es necesario.

¿Cómo limpiar la barra de sonido?

Desconecte el aparato. Use un paño suave y seco para limpiar la superficie. No use productos químicos ni abrasivos. Evite el contacto con líquidos.

¿Qué hago si la barra de sonido se sobrecalienta?

Apague inmediatamente el aparato y desconéctelo. Asegúrese de que las ranuras de ventilación no estén obstruidas. Deje enfriar antes de volver a usar. Si el sobrecalentamiento persiste, contacte con el servicio técnico.

MANUAL DE USUARIO YAS-106 YAMAHA

Manual de Instrucciones

PRECAUCIÓN: LEER ESTAS INDICACIONES ANTES DE UTILIZAR EL PRODUCTO.

• Para asegurar el mejor rendimiento de este aparato, lea atentamente este manual. Y luego guárdelo en un lugar seguro para poder consultarlo en el futuro en caso de ser necesario.
• Instale este sistema de sonido en un lugar bien ventilado, fresco, seco y limpio, alejado de la luz solar directa, fuentes de calor, vibraciones, polvo, humedad y/o frío. Para conseguir una ventilación adecuada, deje libres los siguientes espacios, como mínimo:
  Arriba: 10 cm, Atrás: 10 cm, A los lados: 10 cm
• Coloque este aparato lejos de otros aparatos eléctricos, motores o transformadores, para evitar así los ruidos de zumbido.
• No exponga este aparato a cambios bruscos de temperaturas, del frío al calor, ni lo coloque en lugares muy húmedos (una habitación con deshumidificador, por ejemplo), para impedir así que se forme condensación en su interior, lo que podría causar una descarga eléctrica, un incendio, daños en el aparato y/o lesiones a las personas.
• Evite instalar este aparato en un lugar donde puedan caerle encima objetos extraños y/o donde quede expuesto al gotco o a la salpicadura de líquidos. Encima de este aparato no ponga:
• Otros componentes, porque pueden causar daños y/o decoloración en la superficie de este aparato.
• Objetos con fuego (velas, por ejemplo), porque pueden causar un incendio, daños en el aparato y/o lesiones a las personas.
• Recipientes con líquidos, porque pueden caerse y derramar el líquido, causando descargas eléctricas al usuario y/o dañando el aparato.
• No tape este aparato con un periódico, mantel, cortina, etc. para no impedir el escape del calor. Si aumenta la temperatura en el interior del aparato, esto puede causar un incendio, daños en el aparato y/o lesiones a las personas.
• No enchufe este aparato a una toma de corriente hasta después de haber terminado todas las conexiones.
• No ponga el aparato al revés. Podría recalentarse y posiblemente causar daños.
• No utilice una fuerza excesiva con los conmutadores, los controles y/o los cables.
• Cuando desconecte el cable de alimentación de la toma de corriente, sujete la clavija y tire de ella; no tire del propio cable.
• No limpie este aparato con disolventes químicos porque podría estropear el acabado. Utilice un paño limpio y seco para limpiar el aparato.
• Utilice solamente la tensión especificada en este aparato. Utilizar el aparato con una tensión superior a la especificada resulta peligroso y puede producir un incendio, daños en el aparato y/o lesiones a las personas. Yamaha no se hará responsable de

ningún daño debido al uso de este aparato con una tensión diferente de la especificada.
- Para impedir daños debidos a relámpagos, desconecte el cable de alimentación y antenas externas de la toma de corriente durante una tormenta eléctrica.
- No intente modificar ni arreglar este aparato. Póngase en contacto con el personal de servicio Yamaha cualificado cuando nccesite realizar alguna reparación. La caja no deberá abrirse nunca por ninguna razón.
- Cuando no piense utilizar este aparato durante mucho tiempo (cuando se ausente de casa por vacaciones, por ejemplo) desconecte el cable de alimentación de la toma de corriente.
- Asegúrese de leer la sección “Resolución de problemas” antes de dar por concluido que su aparato está averiado.
- Antes de trasladar este aparato, pulse ⏻ para ponerlo en el modo de espera, y luego desconecte el cable de alimentación de CA de la toma de corriente.
- La condensación se formará cuando cambie de repente la temperatura ambiental. Desconecte en este caso el cable de alimentación de la toma de corriente y no utilice el aparato.
- Instale este aparato cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de alimentación.
- La colocación o la instalación seguras de la unidad es responsabilidad del propietario. Yamaha no se responsabilizará de ningún accidente provocado por la colocación o instalación incorrecta de los altavoces.
- Mantenga el producto lejos del alcance de los niños, para evitar la ingestión accidental de piezas pequeñas.

Observaciones sobre los mandos a distancia y las pilas

• No derrame agua u otros líquidos en el mando a distancia.
• No deje caer el mando a distancia.
• No deje ni guarde el mando a distancia en uno de las siguientes lugares:
• lugares de humedad alta como, por ejemplo, cerca de un baño
• lugares con temperaturas elevadas, por ejemplo, cerca de una calefacción o estufa
• lugares con temperaturas demasiado bajas
• lugares polvorientos

• No exponga el sensor del mando a distancia de esta unidad a la luz solar directa ni a iluminación de focos fluorescentes invertidos.

• Si las pilas se agotan, el alcance operativo eficaz del mando a distancia se reduce considerablemente. Si esto sucediese, cambie las pilas por dos nuevas tan pronto como sea posible.

• Las pilas gastadas pueden tener derrames. Si se produce algún derrame en las pilas, deséchelas inmediatamente. Evite tocar el líquido derramado o que entre en contacto con la ropa, etc. Ante de instalar pilas nuevas, limpie bien el compartimento de las pilas.
• No guarde las pilas en el bolsillo ni en un bolso junto con objetos metálicos, como monedas, etc.
• No arroje las pilas al cubo de la basura. Deséchelas de acuerdo con la normativa local aplicables.
• Mantenga las pilas alejadas de los niños. Si alguien tragase una pila accidentalmente, acuda a un médico de inmediato.
• Si no va a utilizar el mando a distancia durante mucho tiempo, quitele las pilas.
• No cargue ni desmonte las pilas suministradas.
• Las baterías no deberán exponerse a un calor excesivo como, por ejemplo, el que producen los rayos del sol, el fuego y similares.

ADVERTENCIA

NO INGIERA LA PILA: PUEDE SUFRIR QUEMADURAS QUÍMICAS.

ATENCIÓN

Sustituya la pila siempre por otra del mismo tipo o de un tipo equivalente.

La colocación incorrecta de la pila puede provocar una explosión.

El mando a distancia suministrado con este producto contincne una pila de botón. La ingestión de la pila de botón puede ocasionar quemaduras internas graves en solo 2 horas y provocar la muerte. Mantenga las pilas nuevas y las usadas fuera del alcance de los niños. En el caso de que el compartimento de la pila no se cierre correctamente, deje de usar el producto y manténgalo fuera del alcance de los niños. Si sospecha que la pila ha podido ser ingerida o estar situada en algún lugar dentro del cuerpo, acuda al médico de inmediato.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

Si se utiliza el enchufe de conexión a la red o un acoplador del aparato como el dispositivo de desconexión, dicho dispositivo deberá permanecer operativo en todo momento.

Aunque usted apague esta unidad con ⚙, esta unidad no se desconectará de la fuente de alimentación de CA mientras este conectada a la toma de CA. En este estado, esta unidad ha sido diseñada para que consuma una cantidad de corriente muy pequeña.

Tecla (encendido)

Enciende la unidad o la ajusta en modo de espera.

No utilice la unidad a menos de 22 cm de personas que tengan implantado un marcapasos o un desfribiliador.

Las ondas de radio pueden afectar a los dispositivos médicos electrónicos. No utilice esta unidad cerca de dispositivos médicos o en el interior de instalaciones médicas.

La placa de identificación está colocada en la parte inferior de la unidad.

Índice general

PRECAUCIÓN: LEER ESTAS INDICACIONES

ANTES DE UTILIZAR EL PRODUCTO...... 2

Artículos suministrados .... 5

Características......8

Preguntas frecuentes 9

Nombres de piezas y funciones ..... 10

La unidad (panel delantero/panel superior)......10

La unidad (panel trasero)....11

Instalación 12

Instalación de la unidad en un soporte para televisor, etc....12

Montaje de la unidad en una pared....12

Conexiones.... 14

Funcionamiento.... 17

Funcionamiento de la unidad con el mando a distancia del televisor (control HDMI) ......20

Escuchar sonido desde un dispositivo

Bluetooth....21

Ajustes....24

Configuración de la función de control HDMI..... 24

Configuración de la salida de audio HDMI.... 24

Activación/desactivación de la función Standby Automático.... 25

Reinicialización de la unidad.... 25

Resolución de problemas ......26

Especificaciones ......31

Notas sobre este manual

NOTA

Indica precauciones de uso del producto y sus limitaciones.

PISTA

Indica explicaciones complementarias para mejorar el uso.

Artículos suministrados

Compruebe que ha recibido todos los artículos siguientes.

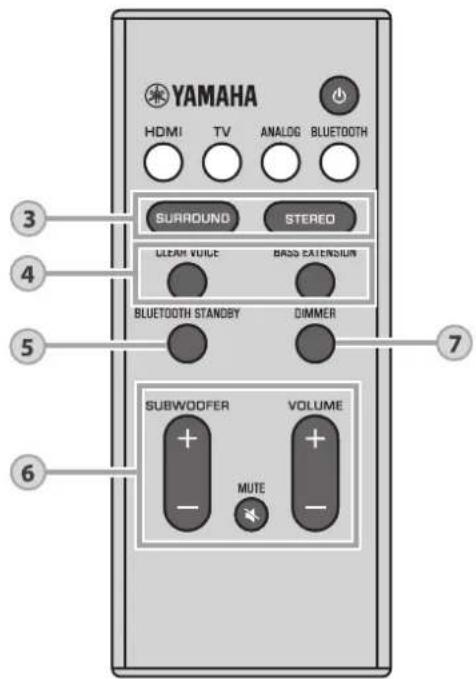

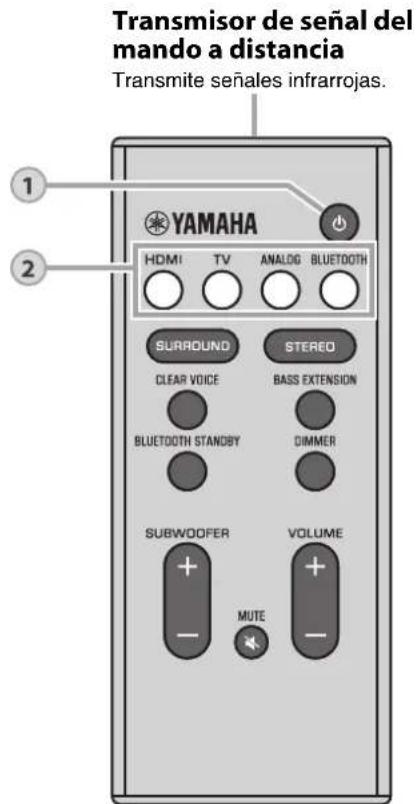

Mando a distancia
El mando a distancia ya lleva dentro una pila de litio CR2025.

Cable de audio digital óptico Cable de alim Superiores x 2
Para montar la unidad en una pared

Plantilla de montaje
Para montar la unidad en una pared

Manual de Instrucciones (este folleto)

Preparación del mando a distancia

Retire la tira aislante de la pila antes de utilizar el mando a distancia.

Alcance operativo del mando a distancia

Utilice el mando a distancia dentro del alcance que se indica abajo. Si la unidad se monta en una pared, apunte con el mando a distancia hacia el sensor del mando a distancia del panel superior (página 12).

Sustitución de la pila del mando a distancia

Mantenga presionada la pestaña de bloqueo en la dirección indicada en Ⓐ extraiga el soporte de la batería en la dirección indicada en Ⓑ

Características

Este sistema de sonido envolvente frontal se instala fácilmente e incluye un altavoz de subgraves integrado para reproducir un sonido potente y realista conectándolo al televisor u otros dispositivos.

- Compatibilidad para transmisión de vídeo High Dynamic Range (HDR) 4K

Disfrute del vídeo de alta resolución de un descodificador por cable o satélite, o un reproductor de BD/DVD. Si utiliza un televisor compatible con canal de retorno de audio (ARC), esta unidad compatible con ARC puede conectarse al televisor con un único cable HDMI (página 14).

- Función de control HDMI

Vincula las funciones del televisor y la unidad mediante el mando a distancia del televisor (página 20).

- Conexión Bluetooth

Reproduzca de forma sencilla contenidos de un smartphone, una tableta o un ordenador compatible con Bluetooth (página 21). Nuestra exclusiva tecnología Compressed Music Enhancer mejora la calidad y las características del sonido, y permite disfrutar de sonidos realistas e impresionantes.

- Aplicación HOME THEATER CONTROLLER

HOME THEATER CONTROLLER, una aplicación gratuita para smartphone, permite controlar la unidad de forma sencilla mediante un smartphone (página 23).

- Extensión de graves

Potencie los niveles de bajo más graves para disfrutar de un sonido más potente (página 18).

- Reproducción nítida de la voz

Esta función hace que suenen más nítidos los sonidos del habla, como los diálogos y las narraciones (página 18).

Preguntas frecuentes

El siguiente apartado incluye funciones populares y preguntas frecuentes sobre la unidad.

P1	¿Puedo utilizar el mando a distancia del televisor para controlar la unidad?
R1	Sí. Si se conecta la unidad a un televisor por cable HDMI,se puede usar el mando a distancia del televisor para controlar el televisor y la unidad (página 20).
P2	¿Puedo mejorar la claridad del diálogo?
R2	Sí. El diálogo de las películas, los noticiarios, los programas deportes, etc. puede hacerse más claro mediante la función Clear Voice (página 18).
P3	¿Puedo controlar la unidad con un smartphone?¿Puedo apagar y encender la unidad con un smartphone?
R3	Sí. La unidad puede controlarse con un smartphone usando la aplicación gratuita HOME THEATER CONTROLLER instalada en el smartphone (página 23).Además, la función de Bluetooth en standby puede usarse para encender la unidad cuando se establece una conexión Bluetooth entre la unidad y el smartphone, y para apagar la unidad cuando dicha conexión finaliza (página 23).

P4	¿Se puede ajustar el brillo de los indicadores?
R4	Sí. Utilice el botón DIMMER del mando a distancia (página 19).
P5	¿Cómo se activa la reproducción de sonido envolvente?
R5	Pulse el botón SURROUND del mando a distancia (página 18).
P6	¿Puede ajustarse el volumen del altavoz de subgraves?
R6	Sí. Utilice los botones SUBWOOFER (+/−) del mando a distancia (página 19).

Nombres de piezas y funciones

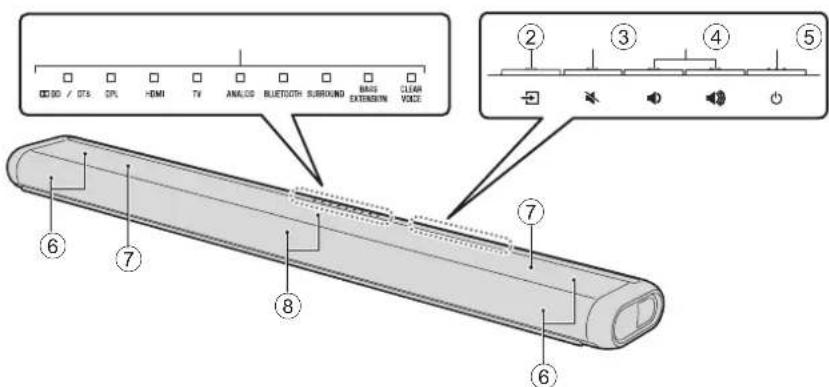

La unidad (panel delantero/panel superior)

①Indicadores

Los indicadores del panel superior parpadean o se iluminan para indicar el estado de funcionamiento y configuración.

En este manual se utilizan las ilustraciones de los nueve indicadores en línea para las explicaciones cuando es necesario.

□ : apagado : se ilumina : parpadea

Ejemplo: cuando los indicadores DPL y SURROUND se iluminan y el indicador HDMI parpadea

②Botón → (entrada)

Selecciona una fuente de entrada para reproducir (página 17).

①③Botón (silencio)

Silencia la salida de audio. Pulse de nuevo el botón para restablecer el sonido (página 19).

④Botones 🏠/ 🏠 (volumen +/

Ajustan el volumen (página 19).

⑤Botón ⏻ (encendido)

Enciende o apaga la unidad (página 17).

PISTA

- La unidad puede apagarse automáticamente cuando la función Standby Automático está activada (página 25).

⑥Altavoces

⑦ Altavoces de subgraves integrados duales

Los altavoces de subgraves integrados están situados en la parte superior de la unidad.

⑧Sensores del mando a distancia

Reciben señales infrarrojas del mando a distancia de la unidad (página 6).

La unidad (panel trasero)

⑨Toma SUBWOOFER OUT

Para conectar un altavoz de subgraves exterior con un cable mono RCA (página 16).

⑩Toma de entrada ANALOG

Para conectar a un dispositivo externo con un cable de mini toma estéreo de 3,5 mm (página 15).

⑪Toma de entrada TV

Para conectar al televisor con un cable de audio digital óptico (página 14).

⑫Toma HDMI OUT (ARC)

Para conectar a un televisor compatible con HDMI (página 14).

⑬Toma HDMI IN

Para conectar un dispositivo de reproducción compatible con HDMI, como un reproductor de BD/DVD, un sintonizador de TV por satélite y cable, y una consola de videojuegos (página 14).

⑭Toma AC IN

Conexión del cable de alimentación de esta unidad (página 16).

Instalación

La unidad se puede instalar en un soporte para televisor o montarse en una pared.

Instalación de la unidad en un soporte para televisor, etc.

Sitúe la unidad de modo que los botones queden en el lado más alejado de la unidad.

Precauciones

• No apile la unidad y el reproductor de discos Blue-ray u otro dispositivo directamente uno encima de otro. Las vibraciones podrían provocar un mal funcionamiento.
• No apoye la parte del altavoz (partes de tela) contra la parte delantera o superior de la unidad.
• La unidad contiene altavoces de blindaje no magnético. No coloque artículos sensibles al magnetismo (unidades de disco duro, etc.) cerca de la unidad.
• Según el entorno de instalación, puede ser mejor conectar la unidad y los dispositivos externos antes de instalar la unidad.

Montaje de la unidad en una pared

Consulte “Cómo montar la unidad en la pared” (página 13) para ver las instrucciones de cómo montar la unidad en la pared de modo que los botones queden arriba.

Cómo montar la unidad en la pared

Precauciones

• Todo el proceso para montar la unidad en la pared debe llevarlo a cabo un profesional o un distribuidor cualificado. El usuario no debe intentar realizar este proceso de instalación por sí mismo. Si se instala de forma incorrecta o inadecuada, la unidad podría caerse y provocar lesiones.
• Para evitar que la unidad se caiga, fijela a una pared de panel de yeso (placa de yeso).
• Útilice tornillos disponibles en el mercado capaces de soportar el peso de la instalación (especificados en el paso 2 de la derecha). No utilice abrazaderas que no sean las especificadas, tornillos como tomillos cortos, clavos ni cinta adhesiva de dos caras, ya que la unidad podría caerse.
• Fije los cables en un lugar donde no se aflojen. Puede hacer caer la unidad si se le engancha un pie o una mano en un cable suelto.
• No se apoye en la unidad ni ejerza demasiada fuerza en la parte superior de la unidad. Puede hacer que la unidad se caiga.
• Compruebe que la unidad está bien fijada tras la instalación. Yamaha no se hace responsable de los accidentes provocados por una instalación inadecuada.

1 Fije la plantilla de montaje a la pared y marque la posición de los orificios para los tornillos.

2 Retire la plantilla de montaje de la pared e instale tornillos disponibles en el mercado (como se muestra abajo) en los puntos marcados en la pared.

3 Despegue el papel soporte de los espaciadores y pegue la cara adhesiva a la unidad como se indica abajo.

4 Cuelgue la unidad de los tornillos.

Conexiones

1 Conexión de un televisor y un descodificador

Para conectar los cables, realice el procedimiento siguiente:

1 Cable HDMI (opcional)

Las señales de audio/vídeo digital del descodificador o del reproductor de BD/DVD se introducen en esta unidad.

2 Cable HDMI (opcional)

El vídeo digital del descodificador o del reproductor de BD/DVD se muestra en el televisor.

NOTA

- Utilice un cable HDMI de 19 patillas con el logotipo HDMI impreso en él. Se recomienda el uso de un cable con una longitud máxima de 5 m para impedir el deterioro de la calidad de la señal. Para la reproducción de contenido de vídeo 3D y 4K, utilice un cable HDMI de alta velocidad.

- Esta unidad admite HDCP versión 2.2, una tecnología de protección contra copias. Para reproducir vídeo 4K, conecte la unidad a la toma de entrada HDMI (compatible con HDCP 2.2) en un televisor que admita HDCP 2.2, y a la toma de salida HDMI de un reproductor de BD/DVD que admita HDCP 2.2.

PISTA

TV compatible con la función ARC (Canal de retorno de audio)

• Conecte un cable HDMI a la toma compatible con canal de retorno de audio (toma indicada con ARC) en el TV.
• En cuanto la función de control HDMI se haya activado, el contenido de vídeo y audio de los dispositivos de reproducción podrá transmitirse desde el televisor incluso si esta unidad está apagada (pase de señal HDMI).
• Active la función de control HDMI de esta unidad para activar el canal de retorno de audio (ARC) (página 24).

¿Qué es el canal de retorno de audio (ARC)?

Para que la unidad reproduzca audio de un televisor, generalmente este debe estar conectado a la unidad mediante un cable de audio y un cable HDMI. Sin embargo, si el televisor es compatible con Audio Return Channel (ARC), las señales de audio del televisor pueden pasar a la unidad a través del cable HDMI que transmite señales de vídeo desde la unidad al televisor.

2 Conexión de una consola de videojuegos mediante la toma analógica

Conecte un dispositivo externo, como una consola de videojuegos o un televisor que no disponga de salida de audio digital óptica, a la toma de entrada ANALOG de la unidad.

NOTA

• Pulsando el botón ANALOG del mando a distancia, la fuente de entrada cambia a ANALOG, y el sonido del dispositivo se emite a través de la unidad.
• Si se puede ajustar el volumen del dispositivo conectado a la toma de entrada ANALOG de la unidad, ajuste el volumen de ese dispositivo al mismo nivel que el de los otros dispositivos conectados a las tomas HDMI de la unidad para evitar que el volumen sea más alto de lo deseado.

3 Uso de un altavoz de subgraves externo

La unidad dispone de altavoces de subgraves integrados, pero aun así puede conectar un altavoz de subgraves externo para mejorar el sonido de baja frecuencia. Conecte un altavoz de subgraves a través de la toma SUBWOOFER OUT de la unidad. El sonido se emitirá tanto por los altavoces de subgraves integrados como por el externo.

NOTA

- Utilice un altavoz de subgraves externo con amplificador integrado.

4 Conexión del cable de alimentación

Una vez completadas todas las conexiones, enchufe el cable de alimentación suministrado a la toma AC IN de la unidad y enchufe el cable de alimentación a una toma de pared de CA.

Funcionamiento

1

Botón ⏻ (encendido)

Enciende o apaga la unidad.

Encendido

Apagado (función de Bluetooth en standby activada, página 23)

2

Botones de entrada

Seleccione una fuente de entrada para reproducir.

HDMI ......Sonido de un dispositivo conectado a la toma HDMI IN

TV ......Audio del televisor o sonido de un dispositivo conectado a la toma de entrada TV de la unidad

ANALOG ......Sonido de un dispositivo conectado a la toma de entrada ANALOG

BLUETOOTH.... Sonido de un dispositivo conectado por Bluetooth

El indicador de la fuente de entrada seleccionada se ilumina.

(Ejemplo: cuando está seleccionado el televisor)

PISTA

• Para reproducir sonido desde el dispositivo conectado al televisor o ver video desde el dispositivo, ajuste la fuente de entrada del televisor al dispositivo.
• Para la reproducción desde un dispositivo Bluetooth, consulte la página 21.

3

Botones SURROUND y STEREO

Cambie entre reproducción de sonido envolvente y estéreo (2 canales). Seleccionando la reproducción de sonido envolvente puede disfrutar de efectos de sonido realistas.

SURROUND ..... Iluminado (reproducción de sonido SURROUND envolvente)

STEREO...... Apagado (reproducción en estéreo)

PISTA

• El indicador DPL se ilumina al reproducir una señal estéreo de 2 canales en modo de sonido envolvente.
• El modo de sonido envolvente TV Program, Movie, Music, Sports o Game puede seleccionarse usando la aplicación HOME THEATER CONTROLLER (página 23) instalada en un smartphone que admita la función Bluetooth.
  Se ilumina
  (Dolby ProLogic II)

4

Botón CLEAR VOICE

Activa/desactiva la función Clear Voice. Activando esta función la voz humana, como por ejemplo el guion de las películas y los programas de TV o noticias y comentarios deportivos, se reproduce de forma nítida.

CLEAR

VOICE

Se ilumina (activada) Apagado (desactivada)

VOICE

Botón BASS EXTENSION

Activa/desactiva la función de extensión de graves. Activando esta función puede disfrutar de un sonido más potente.

BAES

EXTENSION

Se ilumina (activada) Apagado (desactivada)

EXTENSION

5

Botón BLUETOOTH STANDBY

Mantenga pulsado el botón durante más de 3 segundos para activar/ desactivar la función de Bluetooth en standby (página 23).

6

Botones SUBWOOFER (+/-)

Ajustan el volumen del altavoz de subgraves.

Botón MUTE

Silencia la salida de audio. Pulse de nuevo el botón para restablecer el sonido.

Botones VOLUME (+/-)

Ajustan el volumen de la unidad.

7

Botón DIMMER

Cambia el brillo de los indicadores. Cada vez que se pulsa el botón, el brillo de los indicadores cambia del modo siguiente.

Atenuado (ajuste predeterminado) → Apagado → Brillante

Los indicadores se iluminan intensamente tras la operación y cambian al brillo especificado al cabo de unos segundos.

Indicador del descodificador

La unidad admite las siguientes señales de audio. El color del indicador identifica el tipo de señal de entrada de audio.

Funcionamiento de la unidad con el mando a distancia del televisor (control HDMI)

La función de control HDMI (función de enlace) coordina la operación de un televisor y la unidad para poder controlar la unidad con el mando a distancia del televisor.

Al conectar un televisor a la unidad con un cable HDMI (página 14), se puede usar el mando a distancia del televisor para realizar las siguientes operaciones.

Funciones coordinadas a través del mando a distancia del televisor

Mando a distancia del TV (Ejemplo)

1. Encender/apagar

El televisor y esta unidad se encienden o apagan a la vez.

2. Cambio de fuentes de entrada

- La fuente de entrada de la unidad cambia cuando se cambia la fuente de entrada del televisor. Ejemplos

- Al seleccionar un programa en el televisor, la fuente de entrada de audio de la unidad se cambia a la toma HDMI OUT (ARC) con la función ARC o a la toma TV.

- Al conectar un reproductor de BD/DVD a la toma HDMI IN de la unidad, la fuente de entrada de la unidad cambia a HDMI cuando se selecciona el reproductor de BD/DVD con el mando a distancia del televisor.

- La fuente de entrada puede cambiarse mientras la unidad está apagada.

3. Cambio de dispositivo de salida de audio (televisor o esta unidad (amplificador))

4. Ajuste del volumen

El volumen de la unidad se puede ajustar si se configura la salida de audio del televisor a la unidad (amplificador).

NOTA

- Si no logra controlar la unidad con el mando a distancia del televisor, consulte la página 24 para obtener más información.

PISTA

- Incluso si el TV es compatible con la función de control HDMI, algunas funciones no estarán disponibles. Consulte los detalles en la documentación suministrada con su TV.

- Le recomendamos que utilice dispositivos (TV, reproductor BD/DVD, etc.) del mismo fabricante.

Escuchar sonido desde un dispositivo Bluetooth

Se puede reproducir audio de un dispositivo Bluetooth, como un smartphone o un reproductor musical digital, mediante conexión inalámbrica.

NOTA

• Ajuste el nivel de volumen del dispositivo Bluetooth según sea necesario.
  • Realice la conexión Bluetooth entre el dispositivo y la unidad a una distancia máxima de 10 m entre sí.

PISTA

- Consulte la documentación del dispositivo Bluetooth para obtener más información.

1 Pulse el botón BLUETOOTH del mando a distancia de la unidad para seleccionar Bluetooth como fuente de entrada.

El indicador BLUETOOTH de la unidad parpadea.

Si se ha conectado un dispositivo Bluetooth antes, al pulsar el botón BLUETOOTH la unidad se conectará al último dispositivo conectado. Interrumpa esta conexión para conectar un nuevo dispositivo.

2 Active la función Bluetooth del dispositivo Bluetooth.

3 Seleccione "YAS-106 Yamaha" en la lista de dispositivos Bluetooth del dispositivo.

Si se requiere una contraseña (PIN), introduzca el número "0000".

Al establecerse la conexión, se muestra el indicador ✕ un mensaje de finalización en el dispositivo Bluetooth, y el indicador BLUETOOTH de la unidad se ilumina.

BLUETOOTH Se ilumina

4 Reproduzca una canción en el dispositivo Bluetooth.

Terminar la conexión Bluetooth

La conexión Bluetooth finaliza en los siguientes casos. Cuando se finaliza la conexión Bluetooth con la unidad encendida, el indicador BLUETOOTH parpadea y la unidad entra en el estado de espera de conexión.

• Cuando la función Bluetooth se apaga en el dispositivo compatible
• Cuando se pulsa el botón BLUETOOTH del mando a distancia de la unidad durante más de 3 segundos
• Cuando la unidad se apaga

Uso de la función de Bluetooth en standby

La función de Bluetooth en standby le permite encender o apagar la unidad de forma automática al mismo tiempo que controla el dispositivo Bluetooth.

1 Con la unidad encendida, mantenga pulsado el botón BLUETOOTH STANDBY del mando a distancia de la unidad durante más de 3 segundos.

Manteniendo pulsado el botón BLUETOOTH STANDBY durante 3 segundos se activa y desactiva la función.

BLUETOOTH STANDBY

Parpadea 3 veces (activada), parpadea una vez (desactivada; valor predeterminado)

Activando la función de Bluetooth en standby se puede encender o apagar la unidad con un dispositivo Bluetooth.

Función de conexión de encendido (cuando la unidad está apagada)

Al establecer la conexión Bluetooth con el dispositivo, la unidad se encenderá y quedará lista para reproducir sonido del dispositivo.

Función de conexión de apagado (cuando la unidad está encendida)

La unidad se apagará al finalizar la conexión Bluetooth con un dispositivo Bluetooth. (Solo cuando se selecciona BLUETOOTH como fuente de entrada.)

Uso de la aplicación HOME THEATER CONTROLLER

Instalando la aplicación gratuita HOME THEATER CONTROLLER en un smartphone u otro dispositivo con Bluetooth se pueden realizar fácilmente varias operaciones (control básico de la unidad, selección de modo de sonido envolvente, ajuste de sonido, etc.) con el dispositivo Bluetooth.

NOTA

• Para usar la aplicación, conecte la unidad con un dispositivo Bluetooth mediante conexión Bluetooth.
• Si la función de Bluetooth en standby está activada, la unidad se encenderá con el dispositivo Bluetooth.

Para obtener más detalles sobre la aplicación "HOME THEATER CONTROLLER", consulte la información del producto en nuestro sitio web.

Ajustes

Configuración de la función de control HDMI

Siga el procedimiento siguiente para activar o desactivar la función de control HDMI de la unidad. La función está activada de forma predeterminada.

1 Apague la unidad.
2 Mantenga pulsado el botón HDMI del mando a distancia de la unidad durante más de 3 segundos.

Manteniendo pulsado el botón HDMI durante 3 segundos se activa y desactiva la función.

Apagado (desactivada),

iluminado (activada; valor predeterminado)

NOTA

- Active la función de control HDMI si conecta un televisor que admita canal de retorno de audio (ARC) (página 15), o si utiliza la función de pase de señal HDMI (página 15).

Si no logra controlar la unidad con el mando a distancia del televisor Compruebe que los ajustes estén correctamente configurados tal como se indica a continuación.

• La función de control HDMI de la unidad está activada.
• La función de control HDMI está activada en el televisor.

Ejemplos de ajustes del televisor

• Desde el menú de configuración del televisor, seleccione "Ajustes de Link" →
  "Ajuste del control HDMI" y luego ajuste "Función de control HDMI" en "ON".
• Configure la salida de audio en cualquier opción excepto el televisor.

Si no logra controlar la unidad con el mando a distancia del televisor aun aplicando correctamente los ajustes descritos arriba:

• Apague la unidad y el TV, y vuelva a encenderlos.
• Desconecte el cable de alimentación de la unidad y los dispositivos conectados a ella con el cable HDMI. Vuelva a enchufarlos transcurridos unos 30 segundos.

Configuración de la salida de audio HDMI

Especifique si la señal de entrada de audio HDMI se reproducirá desde de esta unidad o desde el televisor.

NOTA

- Este ajuste solo puede configurarse cuando la función de control HDMI está desactivada.

La unidad (valor predeterminado)	Reproducción de la señal de entrada de audio HDMI desde la unidad.
TV	Reproducción de la señal de entrada de audio HDMI desde el televisor conectado a la toma HDMI OUT (ARC) de la unidad. La unidad no puede utilizarse para ajustar el volumen. Use los controles del televisor para ajustar el volumen.

1 Apague la unidad.
2 Mantenga pulsado el botón SURROUND del mando a distancia durante más de 3 segundos.

Manteniendo pulsado el botón SURROUND durante 3 segundos la salida de audio cambia entre la unidad y el televisor.

Apagado (el audio se reproduce desde el televisor) Iluminado (el audio se reproduce desde la unidad; valor predeterminado)

PISTA

• Para configurar la salida de audio HDMI con la función de control HDMI activada, seleccione el dispositivo de salida de audio configurado para el televisor conectado a esta unidad.
• Las señales de video HDMI que entran por la toma HDMI IN de esta unidad siempre salen por la toma HDMI OUT (ARC).

Activación/desactivación de la función Standby Automático

Activando la función Standby Automático se evita que la unidad permanezca encendida cuando no está en uso.

NOTA

• Cuando se activa la función Standby Automático, la unidad se apaga automáticamente en cualquiera de las siguientes circunstancias.
• Cuando no hay ninguna operación durante 8 horas
• Cuando no hay entrada de audio ni operaciones durante 20 minutos y BLUETOOTH o HDMI está seleccionado como fuente de entrada.

1 Apague la unidad.

2 Mantenga pulsado el botón y pulse el botón de la unidad.

La función de Standby Automático se activará o desactivará y la unidad se encenderá. Durante varios segundos tras encender la unidad, el indicador muestra el estado de la función de Standby Automático.

Reinicialización de la unidad

Siga el procedimiento siguiente para reinicializar la unidad.

1 Apague la unidad.
2 Mantenga pulsados los botones de la unidad al mismo tiempo hasta que todos los indicadores parpadeen.

Resolución de problemas

Consulte la tabla incluida más abajo cuando la unidad no funcione correctamente. Si el problema que usted tiene no está en la lista de abajo o las instrucciones de abajo no sirven de ayuda, apague la unidad, desconecte el cable de alimentación y póngase en contacto con el centro de servicio o concesionario Yamaha autorizado.

En primer lugar, compruebe lo siguiente:
① Los cables de alimentación de la unidad, el televisor y los dispositivos de reproducción (tales como reproductores de BD/DVD) están firmemente conectados a las tomas de CA de la pared.
② La unidad, el televisor y los dispositivos de reproducción (tales como reproductores de BD/DVD) están encendidos.
③ Los conectores de todos los cables están bien introducidos en las tomas de los dispositivos.

Encendido y sistema

Problema Causa Remedio
La unidad se apaga de repente.	Cuando se activa la función Standby Automático, la unidad se apaga automáticamente en cualquiera de las siguientes circunstancias:– Cuando no se ha realizado ninguna operación durante 8 horas– Cuando está seleccionado BLUETOOTH o HDMI como fuente de entrada, pero no se ha introducido audio en la unidad o no se ha realizado ninguna operación en la unidad durante más de 20 minutos.	Vuelva a encender la unidad. Si no utiliza la función Standby Automático, desactivela (página 25).
	Se ha activado el circuito protector. (El indicador ☐IDD / DTS parpadea.)	Compruebe que todas las conexiones están bien y vuelva a encender la unidad. Si la unidad se sigue apagando con frecuencia, desenchufe el cable de alimentación de la toma de CA de la pared y póngase en contacto con el centro de servicio o concesionario Yamaha autorizado.
	La conexión Bluetooth fue interrumpida por un dispositivo Bluetooth con la función de Bluetooth en standby de la unidad activada.	Desactive la función de Bluetooth en standby (página 23).
No se puede encender la unidad.	Se ha activado el circuito protector tres veces consecutivas. (Si intenta encender la unidad en esta situación, el indicador ☐DD / DTS parpadeará.)	Como medida de protección, la unidad no se puede encender. Desenchufe el cable de alimentación de la toma de CA de la pared y póngase en contacto con el centro de servicio o concesionario Yamaha autorizado.
Todos los indicadores se apagan aunque la unidad esté encendida (puede parecer que la unidad se apaga).	La unidad está configurada para que los indicadores no se iluminen ni parpadeen a menos que se opere en ella.	Utilice el botón DIMMER para seleccionar el brillo deseado (página 19).
Problema Causa Remedio
La unidad no funciona correctamente.	El microprocesador interno está paralizado por una descarga eléctrica externa (rayo o exceso de electricidad estática) o por una caída de la tensión de alimentación.	Mantenga pulsado el botón (de la unidad durante más de 10 segundos para encenderla. (Si el problema continúa, desconecte el cable de alimentación de la toma de CA de la pared y vuélvalo a enchufar.)
La unidad se enciende sola.	Hay otro dispositivo Bluetooth cerca que está siendo utilizado.	Finalice la conexión Bluetooth con la unidad (página 22).
Las gafas 3D del televisor no funcionan.	La unidad está bloqueando el transmisor de las gafas 3D del televisor.	Compruebe la posición del transmisor de las gafas 3D del televisor y sitúe la unidad de modo que no bloquee el transmisor.
La unidad no puede controlarse con la aplicación HOME THEATER CONTROLLER. (La pantalla del dispositivo Bluetooth no sale del modo de demostración de la aplicación.)	El dispositivo Bluetooth en el que está instalada la aplicación no está conectado a la unidad.	Establezca una conexión Bluetooth entre el dispositivo Bluetooth y la unidad para usar la aplicación (página 21).

Audio

Problema Causa Remedio
No hay sonido.	Hay otra fuente de entrada seleccionada.	Seleccione una fuente de entrada adecuada (página 17).
	La función de silencio se ha activado. Cancele la función de silencio (página 19).
	El volumen es demasiado bajo. Suba el volumen (página 19).
	El cable de alimentación de la unidad no está bien conectado.	Asegúrese de que el cable de alimentación de la unidad está conectado firmemente a una toma de CA de la pared (página 16).
	Las tomas de entrada de un dispositivo de reproducción están conectadas.	Conecte la toma de entrada de la unidad y la toma de salida del dispositivo de reproducción.
	Se están introduciendo señales que la unidad no puede reproducir.	Cambie la configuración de salida de audio digital del dispositivo de reproducción a PCM, Dolby Digital o DTS.
	La unidad está configurada para que las señales de entrada de audio HDMI se emitan desde el televisor.	Configure la unidad para que las señales de entrada de audio HDMI se emitan desde la unidad (página 24).
	La función de control HDMI está desactivada. Si conecta un television compatible con ARC (canal de retorno de audio) a la unidad mediante un único cable HDMI, active la función de control HDMI (página 24).
	El sonido de un televisor con capacidad HDMI se ha configurado para que tenga la salida en los altavoces integrados del televisor.	Use la configuración de HDMI del televisor para ajustar la salida de audio en cualquier opción excepto los altavoces integrados del televisor.
El altavoz de subgraves no emite ningún sonido.	El volumen del altavoz de subgraves es demasiado bajo.	Suba el volumen del altavoz de subgraves (página 19).
	La fuente de reproducción no contiene señales de baja frecuencia.	Reproduzca una fuente de sonido que contenga señales de baja frecuencia y compruebe que se emita sonido desde el altavoz de subgraves.
El volumen disminuye al encender la unidad.	La función de ajuste de volumen automático está activada. Para evitar un volumen excesivo, la unidad controla automáticamente el volumen dentro de un cierto nivel al encenderla.	Suba el volumen en la medida necesaria (página 19).
No hay efecto de sonido envolvente.	Está seleccionada la reproducción en estéreo. Seleccione	la reproducción de sonido envolvente (página 18).
	El volumen es demasiado bajo. Suba el volumen (página 19).
	El televisor o el dispositivo de reproducción está configurado para la salida de solo 2 canales de audio (como PCM).	Cambie la configuración de salida de audio digital del televisor o del dispositivo de reproducción a BitStream.
	El sonido se oye también por los altavoces integrados del televisor.	Ponga el volumen del televisor al mínimo (página 20).
	La posición de escucha está demasiado cerca de la unidad.	La posición de escucha debe situarse a cierta distancia de la unidad.
Se oye ruido.	La unidad está demasiado cerca de otro dispositivo de alta frecuencia o digital.	Aleje ese tipo de dispositivos de la unidad.
El vídeo no se muestra en la pantalla del televisor.	El cable HDMI no está bien conectado. Conecte correctamente el cable HDMI (página 14).
Cuando la unidad está apagada, no se emite vídeo ni audio del dispositivo de reproducción al televisor.	La función de control HDMI está desactivada. Active la función de control HDMI (página 24).

Mando a distancia

Problema Causa Remedio
La unidad no puede controlarse con el mando a distancia.	La unidad está fuera del alcance operativo.	Utilice el mando a distancia dentro de su alcance operativo (página 6).
	Las pilas están casi agotadas. Ponga pilas nuevas (página 7).
	El sensor del mando a distancia de la unidad está expuesto a la luz solar directa o a una iluminación intensa.	Ajuste el ángulo de la iluminación o cambie la unidad de lugar.
El televisor no se puede controlar con el mando a distancia del televisor.	La unidad está bloqueando el sensor del mando a distancia del televisor.	Coloque la unidad de modo que no bloquee el sensor del mando a distancia del televisor.

Bluetooth

Problema Causa Remedio
No se puede conectar la unidad al dispositivo Bluetooth.	Bluetooth no se ha seleccionado como la fuente de entrada.	Seleccione Bluetooth como la fuente de entrada (página 21).
	El dispositivo no es compatible con A2DP.	Realice la conexión con un dispositivo de audio Bluetooth que admita A2DP.
	Un adaptador Bluetooth (etc.) que desea conectar con la unidad tiene una contraseña distinta a “0000”.	Utilice un adaptador Bluetooth (etc.) cuya contraseña sea “0000”.
	La unidad y el dispositivo están demasiado apartados.	Coloque el dispositivo Bluetooth a una distancia inferior a 10 m de la unidad y conéctelo con la unidad.
	Hay un dispositivo cercano (horno microondas, LAN inalámbrica, etc.) que transmite señales en la banda de frecuencia de 2,4 GHz.	Aleje la unidad del dispositivo que está emitiendo señales de frecuencia de radio.
	Hay otro dispositivo Bluetooth conectado.	Finalice la conexión Bluetooth actual y realice la conexión con el dispositivo del que debe recibirse el audio.
	Al haber más de nueve dispositivos conectados, se ha eliminado la información de conexión más antigua.	Vuelva a conectar el dispositivo. La unidad puede conectarse con hasta ocho dispositivos Bluetooth para recibir audio. Si se conecta un nuevo dispositivo con la unidad cuando ya se han conectado ocho dispositivos, el dispositivo con la fecha de conexión más antigua se eliminará para dejar lugar al nuevo dispositivo.
No se oye ningún sonido a través de la unidad, o el sonido es intermitente.	Se ha desconectado la conexión Bluetooth de la unidad con el dispositivo.	Realice de nuevo las operaciones de conexión Bluetooth (página 21).
	Bluetooth no se ha seleccionado como la fuente de entrada.	Seleccione Bluetooth como la fuente de entrada (página 21).
	La unidad y el dispositivo están demasiado apartados.	Desplace el dispositivo Bluetooth a una distancia inferior a 10 m de la unidad.
	Hay un dispositivo cercano (horno microondas, LAN inalámbrica, etc.) que transmite señales en la banda de frecuencia de 2,4 GHz.	Aleje la unidad del dispositivo que está emitiendo señales de frecuencia de radio.
	El dispositivo no está ajustado para transmitir señales de audio Bluetooth a la unidad.	Compruebe que la función Bluetooth del dispositivo esté correctamente ajustada.
	No se ha realizado la reproducción del dispositivo.	Realice la reproducción del dispositivo.
	El volumen del dispositivo está establecido al mínimo. Suba el volumen del dispositivo.

Especificaciones

Elemento Especificaciones
Sección del amplificador	Máxima potencia de salida nominal	Delantero I/D 30 W x 2 canales
		Altavoz de subgraves 60 W
Sección delantera I/D	Tipo Tipo de suspensión acústica
	Controlador	Cono de 5,5 cm con blindaje no magnético x 2
	Respuesta de frecuencia	160 Hz - 23 kHz
	Impedancia 6 Ω
Sección del altavoz de agudos	Tipo —
	Controlador	Cúpula de 25 mm con blindaje magnético x 2
	Respuesta de frecuencia	4 kHz - 23 kHz
	Impedancia 6 Ω
Sección del altavoz de subgraves	Tipo Tipo de reflejo de graves
	Controlador	Cono de 7,5 cm con blindaje no magnético x 2
	Respuesta de frecuencia	60 Hz - 160 Hz
	Impedancia 3Ω (6Ω x 2)
Descodificador	Señal de audio compatible	PCM (hasta 5.1 canales)Dolby Digital (hasta 5.1 canales)DTS Digital Surround (hasta 5.1 canales)
Tomas de entrada	HDMI 1 (HDMI IN)
	Digital (óptica) 1 (TV)
	Analógica (mini toma estéreo de 3,5 mm)	1 (ANALOG)
Toma de salida	HDMI 1 (HDMI OUT (ARC))
	Analógica (RCA/monoaural)	1 (SUBWOOFER OUT)

Elemento Especificaciones
Bluetooth	Versión de Bluetooth Versión 2.1 +EDR
	Protocolos compatibles	Recepción: A2DP, SPP
	Códecs compatibles Recepción: SBC, AAC
	Salida inalámbrica Bluetooth Clase 2
	Alcance (campo visual)	Aprox. 10 m
	Método de protección de contenido compatible	SCMS-T
Generali-dades	Alimentación	Modelos para EE. UU. y Canadá: 120 V CA, 60 HzModelo para Taiwán: 110 - 120 V CA, 50/60 HzModelo para China: 220 V CA, 50 HzOtros modelos: 220 - 240 V CA, 50/60 Hz
	Consumo de energía 27 W
	Consumo en espera	Modelos para Australia, China, Corea y AsiaControl HDMI desactivado, Bluetooth en standby desactivado: 0,4 WControl HDMI activado, Bluetooth en standby desactivado: 1,9 WControl HDMI desactivado, Bluetooth en standby activado: 0,4 WOtros modelosControl HDMI desactivado, Bluetooth en standby desactivado: 0,2 WControl HDMI activado, Bluetooth en standby desactivado: 1,8 WControl HDMI desactivado, Bluetooth en standby activado: 0,2 W
	Dimensiones(an. x al. x prof.)	890 x 53 x 131 mm (instalando la unidad enfrente de un televisor, etc.)
		890 x 131 x 62 mm (montando la unidad en una pared con espaciadores)
	Peso 3,2 kg

Señal HDMI

• Señales de audio

Tipos de señal de audio	Formatos de señal de audio	Medios compatibles
PCM lineal de 2 canales	2ch, 32–96 kHz, 16/20/24 bits	CD, DVD-Video, DVD-Audio, etc.
PCM lineal multicanal	6ch, 32–96 kHz, 16/20/24 bits	DVD-Audio, disco Blu-ray, HD DVD, etc.
Serie de bits Dolby Digital	DTS DVD-Video, etc.

PISTA

• Consulte la documentación suministrada con el dispositivo de reproducción y configure el dispositivo adecuadamente.
• Cuando se reproduzca un DVD-Audio con protección contra copias CPPM, las señales de vídeo y audio puede que no salgan, según el tipo de reproductor de DVD.
• Esta unidad no es compatible con dispositivos HDMI o DVI no compatibles con HDCP. Consulte la documentación suministrada con el dispositivo HDMI o DVI para comprobar la compatibilidad con HDCP.
• Para descodificar las señales de bitstream de audio en esta unidad, ajuste correctamente el dispositivo de entrada, de forma que el dispositivo pueda reproducir directamente las señales de audio de bitstream (no decodifica las señales de bitstream en el dispositivo). Consulte más información en la documentación suministrada con el dispositivo.

- Señales de vídeo

Esta unidad es compatible con las siguientes señales de vídeo.
- Deep Color
• x.v.Color
- Señal de video 3D
• Vídeo High Dynamic Range (HDR)

Esta unidad es compatible con las siguientes resoluciones.

• VGA • 720p/60 Hz, 50 Hz
• 480i/60 Hz • 1080i/60 Hz, 50 Hz
• 480p/60 Hz • 1080p/60 Hz, 50 Hz, 30 Hz, 25 Hz, 24 Hz
• 576i/50 Hz • 4K/60 Hz, 50 Hz, 30 Hz, 25 Hz, 24 Hz
- 576p/50 Hz

PISTA

- La resolución de la señal de video retransmitida varia en función de las especificaciones del televisor conectado a esta unidad.

Señal de audio digital

• Óptico

Tipos de señal de audio	Formatos de señal de audio	Medios compatibles
PCM lineal de 2 canales	2ch, 32–48 kHz, 16/20/24 bits	CD, DVD-Video, DVD-Audio, etc.
Serie de bits Dolby Digital,	DTS DVD-Video, etc.

• HDMI (ARC)

Tipos de señal de audio	Formatos de señal de audio	Medios compatibles
PCM lineal de 2 canales	2ch, 32–96 kHz, 16/20/24 bits	TV
Serie de bits Dolby Digital,	DTS TV

El contenido de este manual es aplicable a las especificaciones más recientes en la fecha de publicación.

Para obtener el último manual, acceda al sitio web de Yamaha y descargue el archivo del manual.

Bluetooth®

La marca denominativa Bluetooth® y los logotipos son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Yamaha Corporation se encuentra bajo licencia.

DOLBY AUDIO

Fabricado bajo licencia de Dolby Laboratories.

Dolby, Dolby Audio, Pro Logic y el simbolo con una doble D son marcas comerciales de Dolby Laboratories.

Digital Surround

Para patentes DTS, consulte http://patents.dts.com. Fabricado bajo licencia de DTS Licensing Limited. DTS, el símbolo y DTS y el símbolo juntos son marcas comerciales registradas, y DTS Digital Surround es marca comercial de DTS, Inc. © DTS, Inc. Todos los derechos reservados.

HOMI

Los términos HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas registradas de HDMI Licensing LLC en los EE.UU. y demás países.

Blu-ray

"Blu-ray Disc™", "Blu-ray™" y los logotipos son marcas comerciales de la Blu-ray Disc Association.

"Made for iPod", "Made for iPhone" y "Made for iPad" indican que un accesorio electrónico se ha diseñado especialmente para su conexión a iPod, iPhone o iPad, respectivamente, y el desarrollador certifica que satisface los estándares de rendimiento de Apple. Apple no se hace responsable del funcionamiento de este dispositivo o de su cumplimiento de las normativas reglamentarias y de seguridad. Tenga en cuenta que el uso de este accesorio con iPod, iPhone o iPad podría afectar al rendimiento mediante conexión inalámbrica.

Bluetooth

Bluetooth es una tecnología para la comunicación inalámbrica que emplea la frecuencia de banda de 2,4 GHz, una banda que puede utilizarse sin licencia.

Tratamiento de las comunicaciones Bluetooth

• La banda de 2,4 GHz utilizada por los dispositivos compatibles con Bluetooth es una banda de relación compartida por muchos tipos de equipos. Mientras que los dispositivos compatibles con Bluetooth emplean una tecnología que minimiza la influencia de los demás componentes que utilizan la misma banda de relación, dicha influencia puede reducir la velocidad o la distancia de las comunicaciones y en muchos casos puede interrumpir las comunicaciones.
• La velocidad de la transferencia de señal y la distancia en que las comunicaciones son posibles variará en función de la distancia entre los dispositivos de comunicación, la presencia de obstáculos, las condiciones de las ondas de radio y el tipo de equipo.
• Yamaha no garantiza todas las conexiones inalámbricas entre esta unidad y los dispositivos compatibles con la función Bluetooth.
