Produkttyp	Batteridriven vinkelslip
Märke	Bosch Professional
Modell	GWS 18V-15 PSC
Märkspänning	18 V
Tomgångsvarvtal (max)	11 000 varv/min
Variabelt varvtal	3 400 - 9 800 varv/min
Max skivdiameter	125 mm
Spindelgänga	M14
Vikt (enligt EPTA 01:2014)	2,5 - 3,8 kg
Strömförsörjning	Li-Ion-batteri 18 V (GBA 18V / ProCORE18V)
Rekommenderade laddare	GAL 18... / GAX 18... / GAL 36...
Anslutning	Bluetooth® Low Energy (modul GCY 42 tillval)
Säkerhetsfunktioner	KickBack Control, omedelbar stoppbroms, återstartsskydd, fallskydd
Elektronisk varvtalsreglering	Ja, 3 till 6 förinställda hastigheter
Användningsområden	Slipning, kapning, sandpappring, borstning, borrning med diamantborrkrona
Skyddskåpa	För slipning, kapning, dammsugning
Arbetstemperatur	-20 °C till +50 °C
Underhåll	Rengör ventilationsspringor, förvara torrt
Reservdelar	Finns via bosch-pt.com
Kundservice	SAV DIRECT inom 5 dagar (Frankrike)

Vanliga frågor - GWS 18V15 PSC Professional BOSCH

Vad är batteritiden för GWS 18V-15 PSC?

Batteritiden beror på vilket batteri som används (GBA 18V eller ProCORE18V) och applikationen. Till exempel med ett ProCORE18V 8,0 Ah kan batteritiden uppnå flera tiotals minuter vid måttlig användning. Kontrollera laddningsindikatorn på kontrollskärmen.

Kan jag använda 150 mm skivor på denna modell?

Nej, maximal diameter är 125 mm för GWS 18V-15 PSC. Modellerna med 150 mm är GWS 18V-15 SC (ref. 3 601 JH6 3..). Att använda en för stor skiva kan orsaka säkerhetsrisker.

Hur fungerar KickBack Control?

KickBack Control är ett elektroniskt system som bryter strömmen till motorn vid plötslig bakslag (t.ex. blockering av skivan). Indikatorn (38) tänds och verktyget stannar. För att starta om, ställ omkopplaren på Av och sätt sedan på igen.

Vilka tillbehör ingår med verktyget?

Standardleveransen innehåller en specialskyddskåpa för slipning (14), ett standard sidohandtag (9), en spännfläns (17), en snabbåtdragningsmutter (21), en stiftnyckel (29) och en skiftnyckel (30). Övriga tillbehör (skivor, borstar, etc.) säljs separat.

Hur rengör man verktyget?

Ta bort batteriet. Rengör ventilationsspringorna regelbundet med en mjuk och torr pensel. Undvik vatten och lösningsmedel. Förvara verktyget på en torr plats mellan -20 och +50 °C.

Vad är skillnaden mellan modellerna GWS 18V-15 C, SC, P och PSC?

Modellerna skiljer sig åt i maximalt varvtal (11 000 eller 8 500 varv/min), elektronisk varvtalsreglering (SC och PSC), Bluetooth-anslutning (C, SC, PSC) och omkopplartyp (C/SC: sliding; P/PSC: spärrspak). PSC kombinerar varvtalsreglering och Bluetooth.

Kan jag använda verktyget för sandpappring?

Ja, med en gummisandpappershållare (24) och ett slipskiva (25). Använd alltid handskydd (23) och ställ in lämplig hastighet (t.ex. läge 1 för sandpappring).

Hur monterar man skyddskåpan?

För slipkåpan (14), tryck på låsspaken (1), placera kåpan över spindelns hals tills den klickar, vrid den sedan till rätt läge. Se till att styrpinnarna passar in i urtagen.

Vad ska jag göra om verktyget inte startar efter ett fall?

Fallskyddet (Drop Control) kan ha aktiverats. Statusindikatorn (42) blinkar rött. Ställ omkopplaren på Av och starta sedan om. Om problemet kvarstår, kontakta Bosch kundservice.

Var hittar jag reservdelar och kundservice?

Reservdelar finns på www.bosch-pt.com. I Frankrike, använd SAV DIRECT (onlineformulär) för reparation inom 5 dagar. Kontakta Bosch kundtjänst på 09 70 82 12 26 (pris för ett lokalt samtal).

BRUKSANVISNING GWS 18V15 PSC Professional BOSCH

Forvalgaf omdrejningstal

(GWS 18V-15 SC / GWS 18V-15 PSC)

Bemark! Den individuelle forindstilling af omdrejningstallet med op til 6 omdrejningstrin er kun tilgangelig, nar Bluetooth Low Energy Module GCY 42 (medfgeer icke som standard) er isat.

Beskytllesskarmtilslibning

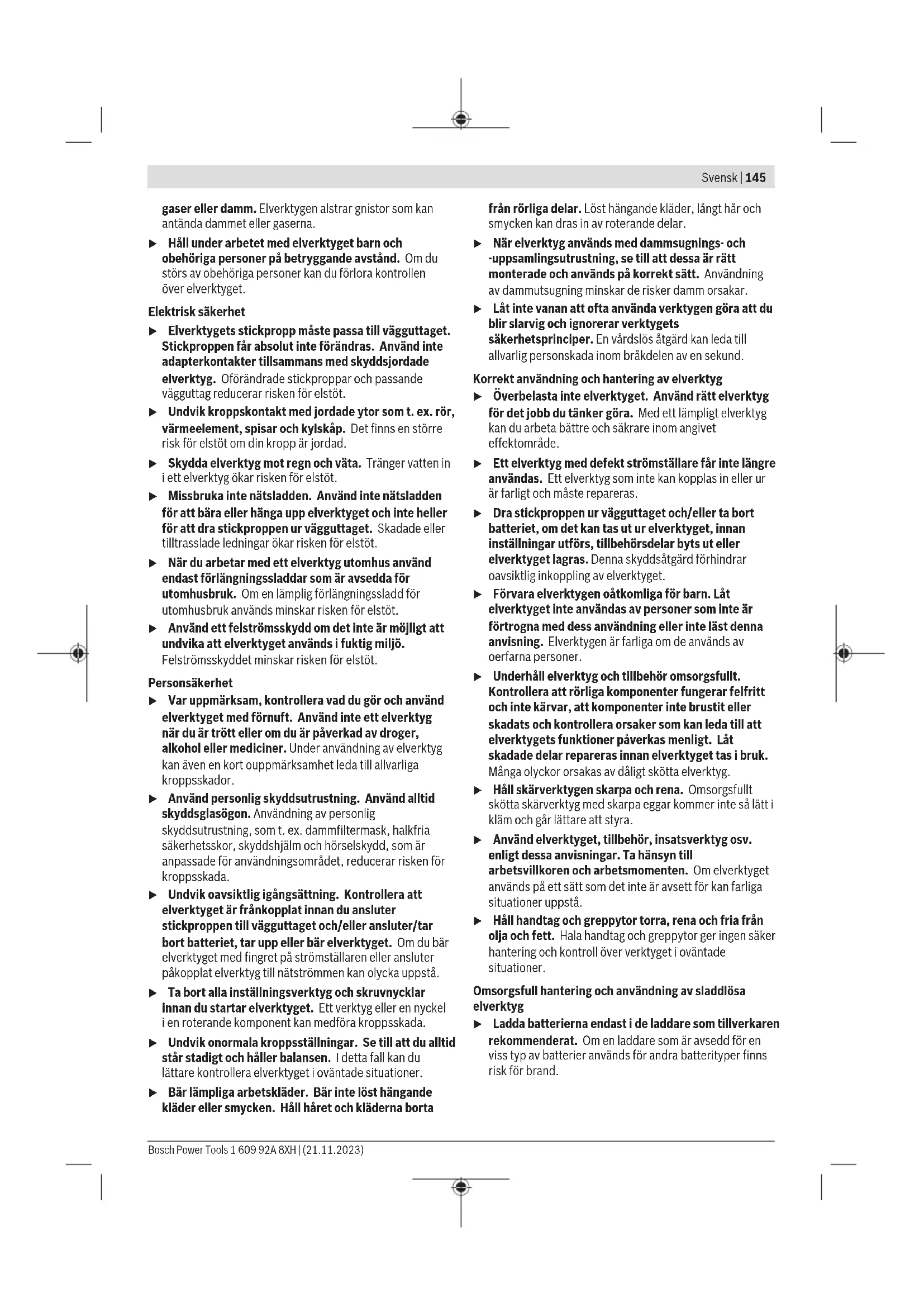

Allmanna sakerhetsanvisningar for elverktyg

VARNING

Läs alla säkerhetsvarningar,

instruktioner och specificationer

som tillhandahalls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.

Forvara alla varningar och anvisningar for framtida bruk.

Begreppet Elverktyg hanfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll ditt arbetsomrade rent och väl upplyst. Ostadade och mörka areor ökar olycksrisiken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor,

gaser aller damm. Elverktygen alstrar gnistor som kan antanda dammet aller gaserna.

Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spasar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for attbaraerhängauppelverktygetochinte heller for att dra stickproppurvagguttaget. Skadade ellter tilltrasslade ledningar okar risken for elstot.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk anvands minskar risken for elstöt.
Användett felströmskyddomdetinteär mõljigt att undvikaatt elverktyget anvandsi fuktig miljö. Felströmskyddet minskar risken for elstöt.

Personsakerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg nar du ar tröttller om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppärmsamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsomraret, reducerar risken for kroppsskada.
Undvik oavsiklig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen til vagguttaget och/eller ansluter/tar bort batteriet, tar upp eller bar elverktyget. Om du bar elverktyget med fingret pa stromstallaren erller ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ellen nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppsställningar. Set till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget ioväntade situationer.
Bär lämpiga arbetskläder. Bär inte lost hangende kläder eller smycken. Håret och kläderna borta

frän rörliga delar. Lõst hangande kläder, langt här och smycken kan dras in av roterande delar.

När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
Lät inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos atgård kan leda till allvarlig personskada inom brådelen av en sekund.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Använd rätt elverktyg För det jobb du tänker Göra. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
Ett elverktyg med defekt stromstallare fär inte langre användas. Ett elverktyg sominte kan koplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördsdilar byts ut aller elverktyget lagras. Denna skyddsätgård forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomlga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrogna med dess anvandingller inte latentenna anvising.Elverktygen ar farliga om de anvands av oerfarna personer.
Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Lät skadade delar repareras innan elverktyget tas i bruk. Mänga ollyckor orsakas av dālgit sköttä elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttä skärverktyg med skarpa eggarkommen inte sa latt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisiningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används pää tatt sätt som det inte är avsett for kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlosa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.

Anvand endast batterier som ar avsedda for aktuelt elverktyg. Anvands andra batterier finns risk for kroppsskada och brand.
Häll gem, mynt, nycklar, spikar, skruvar och andra smä metallfremåp avständ frän reservbatterier for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet anvands på fel satt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spola med vatten. Om vatska kommer i kontakt med ogonen uppsok dessutom lakare. Batterivatskan kan medfora hudirritation och brännskada.
Använd inte batteriet aller verktyg somär skadade aller modifierade. Skadade aller modifierade batterier kan bete sig ovāntat vilket leder till brand, explosion aller riskfor persorskador.
Exponera inte ett batteri eller verktyg for brand ellor for hog temperatur. Exponering for brand eller temperatur over 130^ kan leda till explosion.
Följ alla laddningsinstruktior och ladda inte batteriet eller verktygetutanfor det temperaturomfang som specificeras i instruktionerna. En olamplig laddning eller en laddning vid en temperatur som ligger atanfor det specificerade omraret kan skada batteriet och oka brandrisken.

Service

Lat endast kualificerad facppersonal reparera elverktyget och endast med originalreservdilar.Detta garantar er att elverktygets sakerhet upprathalls.
Utfor aldrig service pa skadade batterier. Service pa batterier far endast utforas av tilverkaren ell auktoriserade tjansteleverantorer.

Sakerhetsanvisiningar for vinkelslipar

Gemensamma sakerhetsvarningar for grovslipning, slipning, stalborstning och kapning:

Detta elverktyg ar avsett att fungera som en slipmaskin, stalborstare, haltagare erler kapmaskin. Observera alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som tilhandahalls med detta elverktyg.Fel som uppstar till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.
Detta elverktyg fär inte användas for exemplvis polering. Arbeten som elverktyget inte har konstruerats for kan ge upphov till risker och orsaka persorskador.
Detta elverktyg fär inte konverteras for användning som det inte konstruerats for och som inte specificerats av tillverkaren. Sādān konvertering kan leda till Förlorad kontroll over verktyget och)därmed allvarliga persorskador.
Använd inga tillbehör som inte är rekommenderade och spezielt konstruerade av verktygstillverkaren.

Bara for att tillbehoret kan fas sta ditt elverktyg, garanteras inte en saker drift.

Det nominella varvtalet for tillbehoret maste vara minst like med den maximala hastigheten som ar markt pa elverktyget. Tillbehor som kors fortare an deras markvarvatal kan g a sonder och flyga isar.
Den yttre diametern och tjockleken på ditt tillbehör maste vara inom kapaciteten for ditt elverktyg. Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lampligt satt.
Tillbehör som inte passar elverktygets feste hamnar ur balans, vibrerar overdrivet och kan göra att man tappers kontrollen.
Använd inte ett skadat tillbehör. Färe varje använding, inspektera tillbehöret, till exempl slipskivorna for att upptäcka flisor, sprickor och slitage, kontrollera stålborsten for att upptäcka lösæller spruckna trådär. Om elverktyg erler tillbehör tappas i marken, inspektera dem für skada eller installera ett oskadat tillbehör. After inspektion och installation av ett tillbehör, placera dig själv och äskådare på avständ frän det roterande tillbehörets plan och kör verktyget på hösta varvtil utan belastning i en minut. Skadade tillbehör gár normalt sönder underenna testtid.
Använd personlig skyddsutrustning. Beroende på användning skä du bärskyddsvisir eller (tättslutande) skyddsglasogon. Allt after behov skä du bärskyddsmask, hörskellydd, handskar och verkestadsförkläde som kan stoppa sma fragment av slipmedel aller arbetsmaterialiet. Ögonskyddet maste kunna stoppa flygande skrapp som genereras av olika typer av använding. Skyddsmasken ull andningsskyddet maste kunna filtrera partiklar som genereras av din verksamhet. Längvarig exponering i högt buller kan orsaka hörskskador.
Häll askadare på sakert avständ frän arbetsomradet. Alla som kommer in i arbetsomradet mäste bara personlig skyddsutrustning. Fragment av arbetsstycket erler en trasiga tillbehör kan flyga ivag och orsaka skador bortom det omedelbara verksamhetsomradet.
Häll endast elverktyget i de isolerade gripytorna nár du utforett arbete där skärtillbehören kan komma i kontakt med dolda kablar. Vid kontakt med en strömforande ledning kan oskyddade metalldilar pa verktyget som ar strömforande ge användaren en elektrisk stöt.
Lagg aldrig verktyget nedat forran tillbehoret har stannat fullstandigt. Det roterande tillbehoret kan greppa ytan och dra verktyget utanfor din kontroll.
Kör inte verktyget nar du bar det på din sida. Oavsiktlig kontakt med det roterande tillbehöret kan fastna i dina kläder och dra tillbehöret till din kropp.
Rengör regelbundet verktygets luftventiler. Motorns flakt drar in damm inuti huset och en overdriven ackumulering av metallpulver kan orsaka elektrisk fara.

Anvand inte elverktyg i narheten av brannbara material. Gnistor kan anteanda dessa material.
Anvand inte tillbehör som kräver flytande kylmedel. Användning av vatten aller andra flytande kylmedel kan leda till elektriska stötar.

Kast och relaterade varningar:

Kast ar en plotslig reaktion pa ett roterande hjul som klamts erer etr roterande hjul, backningsdyna, borste ell er andra tillbehor som fastnat. Klammende ell fastkilning orsakar en snabb blockering av den roterande tillbehoret som i sin tur orsakar att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehoret rotation vid punkten for fastkilinngen.

Till exempl, om ett sliphjul fastnar aller klams av arbetsstyetck, kan kanten av hjulet somkommen in i klämpunkten grava sig ner i materialythan vilket gor att hjulet glider ut ull kastas ut. Hjulet kan antingen hoppa mot ellert fran operatoren, beroende pa riktningen av hjulrorelsen pa platsen for klamning. Slipskivor kan aven g sonder under dessa forhallanden.

Kast ar resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner erler tillstand och kan undvikas genom att vidta lampliga forsiktighetsatgärder som beskrivs nedan.

Häll verktyget iett fast grepp med bàda händer och placera din kropp och dina armar sà att du kan stä emot kast. Använd alltid stödhandtaget, om södant finns, För maximal kontroll over kast eller momentreaktionen under uppstart. Användaren kan kontrollera momentreaktioner erller kastkrafter, om lampliga forsiktighetsatgärder vidtas.
Placera aldrig din hand nara det roterande tillbehore. Tillbehor kan kasta over din hand.
Stall dig inte i det omrade dit elverktygkommen att flytta sig vid kast. Kast kommer att driva verktyget i motsatt riktning mot hjulets roelse da det fastnar.
Var särskilt forsiktig när du arbetar med hörn, skarpa kanter etc. Undvik att tillbehöret studsr och fastnar. Hörn, skarpa kanter eller studsningar har en tendens att gora sa att det roterande tillbehöret fastnar, till kast ellert till att man forlorar kontrollen.
Fastinte en sagkedja med blad forTRSningeri,ett diamant-segmentsagblad med ett periferiskt mellanrum pamer an 10 mm erer en tandat sagklinga.Sadana blad skapar ota kast och gor att man tappar kontrollen.

Sakerhetsvarningar som ar specifica for grovlipning och kaping:

Använd endast skivtyper som rekommenderas forditt elverktyg och det specifika skyddet som utformats for vald skiva. Skivor som elverktyget inte ar utformat for kan inte skyddas tillrackligt och ar osakra.
Slipytan i nedsänkningen i mitten av hjulen maste monteras under planet for skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom plan skyddskantens plan kan inte skyddas pa lampligt satt.

Skyddet skara sakert fastsatt pa elverktyget och positionerat for maximal sakerhet, sa att hjulet exponeras mot operatoren sa lite som möjligt.

Skyddet hjalper till att skydda anvandaren mot trasiga hjulfragment, oavsiktlig kontakt med hjul och gnistor som kan antanda klader.

Hjul fár endast anvandas for rekommenderade användninger. Till exempl: slipa inte med sidan av kapskivan. Slipande kapskivor ar avsedda for perifer slipning och sidokrafter som appliceras på dessa hjul kan fä dem att splittras.
Använd alltid oskadda hjulflänsar med ratt storlek och form für hjulet du valt. Korrekta hjulflänsar stödjer hjulet och reducerar därmed möljehen att hjulet gär sönder. Flansar for brythjul kan skilja sig frän polerande hjulflänsar.
Använd inte nedslitna skivor frän större elverktyg. Skivor avsedda for större elverktyg ar inte lámpliga for den högre hastigheten hos ett mindre verktyg och kan gå sönder.
Vid använding av multiskivor skä korrekt skydd for det specifika användningsområdet användas. Om fel skydd används kan det paverka sakerheten och leda till allvarliga skador.

Se till att brythjulet inte fastnar och applicera inte ett for hart tryck. Forsok att inte skara overdrivet djupt. Overbelastning av hjulet okar belastningen och mottagligehen for vridning aller fastkilning av hjulet i snitt somt risken for kast aller hjulbrott.
Stall dig inte med kroppen i linje med och bakom det roterande hjulet. När hjulet flyttar sig bort fran din kropp vid användningspunkten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig.
- Om skivan fastnar erler om kapingen avbryts av nagon anledning, stang av elverktyget och häll det stilla tills skivan stannar helt. Försök aldrig ta bort kapskivan medan den ar i rörelse, annars kan kast inträffa. Undersök och korrigera ansaken till att skivan fastnar.
Starta inte om skärningen i arbetsstyetck. Låt hjulet na full hastighet och utfor sedan snittet igen forsiktigt. Hjulet kan fastna, slira eller gora kast om elverktyget startas om i arbetsstyetck.
Stodjer paneler eller vilket skrymmande arbetsstycke som helst for att minimera risken for att hjulet fastnar aller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stoden ska placeras under arbetsstycket nara skarlinjen och nara kanten pa arbetsstycket pa hjulets bada sider.
Var särskilt fösiktig nar du gör en fickutskärning i beintlga vaggar alleranda blinda områden. Det framskjutande hjulet kan skära gas-ller vattenrö, elkablar aller foremal som leder till kast.

Forsk inte utfora kurvade kapningar. Overbelastning av skivan okar belastningen och mottagligeheten for vridning aller fastkilning av skivan i snitt somt risken for kast uller skivbrott.

Använd slipppaper i passande storlek. Folj tillverkarens rekommendationer nar du valjer slipppaper. Större slipppaper som gär utanfor slipplattan utgör en risk for skador och kan leda till att skivan fastnar eller gär sönder somt till kast.

Observera att trådborst kastas ut av borsten även under den normala driften. Overbelasta inte trådarna genom att utsätta borstarna for alltfor stor belastning Träden kan lätt trängaigenom tunnare kläder och/eller huden.
- Om användning av ett skydd har specificerats for stälborstning sä fär det inte finnas nàgon kontakt mellan stälborsten och skyddet. Stälborsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkraften.

Ytterligare sakerhetsanvisningar

Använd skyddsglasögon.

Skyddshuven far inte anvandas for kapning. Med lamplig tillsats kan skyddshuven aven anvandas for kaping.

Häll i elverktyget stadigt med báda händerna och stå stadigt. Elverktyget kan styras säkrare med två händer.

Vid insatsverktyg med innerganga, som borstar och diamant-borrkronor, sca max. gängländg for slipspindeln beaktas. Spindeländen fär inte beröra botten av insatsverktyget.
Använd lampliga detektorer for att lokalisera dolda forsörnjingsledninger erller konsultera det lokala el distributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan fororsaka sukskador.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.
Lás spp till-/franslagsbrytaren och ställ den i Frän-laget om strömförsörjningen bryts t. ex. om batteriet tas bort. Därigenom forhindras en okontrollerad start.
Säkra arbetsstycket. Ett arbetsstycke som ar fastspant i en upppänningsanordning erler ett skruvstycke halls särkare an med handen.
Forvara insatsverktygen inomhus, iett torrt, tempererat och frostfritt utrymme.

• Ta bort insatsverktygen innan transport av elverktyget. Då undviker du skador.
  Bundna kap- och slipskivor har ett utgangsdatum. Efter detta datum far skivorna inte langre anvandas.
  Vid skador och felaktig användning av batteriet kan Ångor träda ut. Batteriet kan börja brinna eller explodera. Tillfor friskluft och kontakta lakare vid besvar. Ångorna kan leda till irritation i andningsvägarna.
  Oppna inte batteriet. Detta kan leda till kortslutning.
  Batteriet kan skadas av vassa foremål som t.ex. spikar eller skruvmejslar eller på grund av yttre paverkan. En intern kortslutting kan uppsta och rok, explosion erler overhehettning kan forekomma hos batteriet.
  Använd endast batteriet i Produkter frän tillverkaren. Detta skyddar batteriet mot farlig überbelastning.

Skydda batteriet mot hog varme som t. ex.
langre solbestralning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Var forsiktig! När elverktyget används med Bluetooth® kan störningar forekomma hos andra apparater, flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på manniskor och djur i omedelbar narhet kan inte heller uteslutas. Använd inte elverktyget med Bluetooth® i narheten av medicinska apparater, bensinstationer, kemiska anlaggnaringar, områden med explosionsrisk erler sprängningsområden. Använd inte elverktyget med Bluetooth® i flygplan. Undvik drift i direkt narhet till kroppen under en langre period.

Varumarket Bluetooth® och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp frän Robert Bosch Power Tools GmbH sker under licences.

Produkt- och prestandabeskrivning

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstot, brand och/eller allvarliga persorskador.

Beakta bilden i den främre delen av brauksanvisningen.

Ändamälsenlig användning

Elverktyget ar avsett for kaping och borstning av metall, sten, plast och kompositmaterial, for skrubbning av metall, plast och kompositmaterial somt for borrning i stenmaterial med diamantborrkronor utan vatten. Se till att ratt skyddskapa anvands (se „Drift“, Sidan 157).

Vid kaping i sten bör en tillräckligt god dammutsugning anordnas.

Med tillatna slipverktyg kan elverktyget anvandas for sandpapperssslipning.

Elverktyget fär inte användas for slipning av stenmaterial med diamant-koppskiva.

(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)

Om en Bluetooth® Low Energy Module GCY 42 (ingár inte i standardleveransen) har sats i kan elverktygets data ochinstallingar overforas mellan elverktyget och en mobil enhet via Bluetooth® tradlós teknik.

Illustrerade komponenter

Numreringen av de avbildade componenterna refererar till framställingen av elverktyget pa grafiksidan.

(1) Upplasningsspak for skyddskapa
(2) Rotationsriktningspil pa höljet
(3) Spindellasknapp
(4) Anvandargransnitt (GWS 18V-15 SC, GWS 18V-15 PSC)
(5) Pá-/av-strömbrytare (GWS 18V-15 C, GWS 18V-15 SC)
(6) Käpa (for Bluetooth® Low Energy Module GCY 42a) hos GWS 18V-15 C, GWS 18V-15 SC, GWS 18V-15 PSC)
(7) Batteri
(8) Batteri-upplasningsknapp
(9) Standard-stödhandtag (isolerad greppyta)a
(10) Vibrationsdampande stodhandtag (isolerad greppyta)

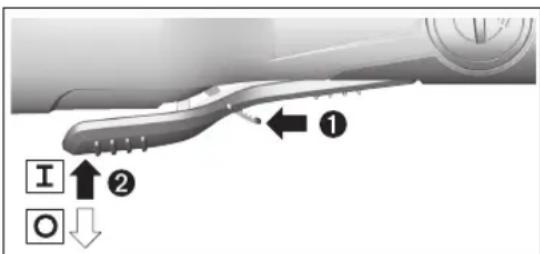

(11) Pa-/av-strombrytare (GWS 18V-15 P, GWS 18V-15 PSC)
(12) Frigöringsspaken für pa-/av-strombrytaren (GWS 18V-15 P, GWS 18V-15 PSC)
(13) Utsugskapa for slipning
(14) Skyddskapa for slipning
(15) Skyddskapa for kapning
(16) Skydd for kapning
(17) Fästfläns med O-ring

(18) Koppskiva hardsmetall
(19) Slipskiva
(20) Kapskiva
(21) Snabbspanningsmutter med bygel
(22) Slipspindel
(23) Handskydd
(24)Gummisliptallrik
(25) Slipblad
(26) Koppborste
(27) Diamantborrkrona
(28) Rundmutter
(29) Tvastiftsnyckel for spannmutter
(30) Gaffelnyckel
(31) Handtag (isolerad greppyta)
(32) Sugkapa for kapning med styrslade
(33) Diamant-kapskiva
(34) Skivborste ( 22,22mm)^a)
(35) Skivborste (M14)a)
(36) Konformad borste
(37) Batteriladdningsindikering (anvandagransnitt)
(38) Indikering bakslagsfrankoppling (anvandargransnitt)
(39) Knapp for inställning av varvtil (användargrässnitt)
(40) Indikeringen varvitalsniva/lage (anvandargransnitt)
(41) Symbol smarttelefon (användagränsnitt)
(42) Indikering status elverktyg (anvandargransnitt)
(43) Indikering temperatur (användargräsnitt)
a) I brucksanvisningen avbildat och beskrivet tillbehör ingår inte I standardleveransen. I värt tillbehörprogram beskrivs allt behör som finns.

Tekniska data

Vinkelslip GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
Artikelnummer		3601 JH6 0..	3601 JH6 1..	3601 JH6 3..
Märksprüning V= 18 18 18
Uppmatt tomgängsvarvaltale)	v/min	11000 11000 8500
Tomgängsvarvalta)	v/min	9800 3400-9800 2600-7400
Max. slipskiviediameter/gummisliprondelldiameter mm	125	125 150
Slipspindelgänga M 14 M 14 M 14
Max. gängländig für slipspindeln mm 22 22 22
Baklagsfränkoppling ● ● ●
Skydd mot oavsiktlig Återstart ● ● ●
Utloppsbroms ● ● ●
Inställning av varvtil		- ● ●
Vikt enlicht EPTA-Procedure 01:2014C)	kg	2,4-3,7	2,5-3,8	2,5-3,9
Rekommenderad omgivningstemperatur vid laddning	°C	0 ... +35	0 ... +35	0 ... +35

150 | Svensk

Vinkelslip GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC

Tilläten omgivningstemperatur under drift(1) och vid lagring	°C -20 ... +50 -20 ... +50 -20 ... +50
Kompatibla batterier GBA 18V...	ProCORE18V...	GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Rekommenderade batterier für full effekt ProCORE18V...	≥ 5,5 Ah	ProCORE18V...	ProCORE18V...
		≥ 5,5 Ah	≥ 5,5 Ah
Rekommenderade laddare GAL 18...		GAL 18...	GAL 18...
	GAX 18...	GAX 18...	GAX 18...
	GAL 36...	GAL 36...	GAL 36...
Dataöverörning(2)
Bluetooth®(3)	Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)
Signalavständ s 8 8 8
Max. signalrückvdd(3)	m 30 30 30

A) Matnings-tomgangsvarvatal enligt EN IEC 62841-2-3 for val av passande insatsverktyg. Det faktiska tomgangsvarvalet ar lagre av sakerhetsskal och tillverkningssskal.
B) upmatt vid 20-25°C med batteri ProCORE18V 8.0Ah och beroende pa batteriets laddningsnivaamt apparatus drifttemperatur
C) Beroende pa batteri (7), skyddskapa ((15), (14), (16)) och stodhandtag ((9), (10))
D) Begransad effekt vid temperaturer < 0^
E) Bluetooth® Low Energy Module GCY 42 ingár inte i standardleveransen
F) De mobila terminalenheterna skall vara kompatibla med Bluetooth®-Low Energy-enheter (version 4.2) och de skall stödja Generic Access Profile (GAP).
G) Räckvdden kan variera kraftigt beroende pääytre onständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metallbarriärer (t.ex. vaggar, hylor, resväskor etc.) Kan Bluetooth®-räckvdden vara betydligtindre.
Vardena kan variera beroende på produit och ar beroende av användnings- och omgivningsvillkor. Mer information finns paa www.bosch-professional.com/wac.

Vinkelslip GWS 18V-15 P GWS 18V-15 PSC

Artikelnummer		3 601 JH6 A..	3 601 JH6 B..
Märksprüning V=18 18
Uppmätt tomgångsvarvaltAl	v/min	11000	11000
TomgångsvarvaltB)	v/min	9800	3400-9800
Max. slipskivdiameter/gummisliprondelldiameter	mm	125	125
Slipspindelgänga		M 14	M 14
Max. gänglängd für slipspindeln	mm 22 22
Baklagsfränkoppling		●	●
Skydd mot oavsiktlig Återstart		●	●
Utloppsbroms		●	●
Inställning av varvtil		-	●
Vikt enlit EPTA-Procedure 01:2014C)	kg	2,4-3,8	2,5-3,8
Rekommanderad omgivningstemperatur vid laddning	°C	0 ... +35	0 ... +35
Tilläten omgivningstemperatur under driftD) och vid lagring	°C -20 ... +50 -20 ... +50
Kompatibla batterier		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Rekommanderade batterier für full effekt		ProCORE18V...	ProCORE18V...
		≥ 5,5 Ah	≥ 5,5 Ah
Rekommanderade laddare		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...

Dataverforing

Vinkelslip GWS 18V-15 PGWS 18V-15 PSC

Bluetooth®		- Bluetooth® 4.2 (Low Energy)
Signalavstand s - 8
Max. signalrückviddG)	m - 30

A) Matnings-tomgangsvarvital enligt EN IEC 62841-2-3 for val av passande insatsverktyg. Det faktiska tomgangsvarvalet ar lagre av sakerhetsskal och tillverkningsskal.
B) uppmatt vid 20-25 ^ C med batteri ProCORE18V 8.0Ah och beroende pa batterietis laddningsniva smt apparens driftemperatur
C) Beroende pa batteri (7), skyddskapa ((15), (14), (16)) och stodhandtag ((9), (10))
D) Begransd effekt vid temperaturer < 0^
E) Bluetooth® Low Energy Module GCY 42 ingar inte i standardleveransen
F) De mobila terminalenheterna skall vara kompatibla med Bluetooth®-Low Energy-enheter (version 4.2) och de skall stödja Generic Access Profile (GAP).
G) Räckvdden kan variera kraftigt beroende pääytre onständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metallbarriärer (t.ex. vaggar, hylor, resväskor etc.) kan Bluetooth®-räckvdden vara betydligtindre.

Vardena kan variera beroende på produit och ar beroende av användnings- och omgivningsvillkor. Mer information finns paa www.bosch-professional.com/wac.

Buller-/vibrationsdata

	GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC
	3 601 JH6 0.. 3 601 JH6 1.. 3 601 JH6 3..
Bullernivåvärden beräknade enligt EN IEC 62841-2-3.
Den A-klassade bullernivån hos elverktyget ligger typiskt på
Ljudrycksnivå	dB(A)	86	86	84
Ljudeffektnivå	dB(A)	94	94	92
Osäkerhet K	dB	3	3	3
Bär hörskelskydd!
Totala vibrationsvärden an (vektorsumma für tre riktrningar) och osäkerhet K beräknad enligt EN IEC 62841-2-3:
Ytslipning och kapsslipning:
ah	m/s2	6,4	6,4	6,6
K	m/s2	1,5	1,5	1,5
Slipning med silprondell:
ah	m/s2	< 2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5
	GWS 18V-15 P GWS 18V-15 PSC
	3 601 JH6 A.. 3 601 JH6 B..
Bullernivåvärden beräknade enligt EN IEC 62841-2-3.
Den A-klassade bullernivån hos elverktyget ligger typiskt på
Ljudrycksnivå	dB(A)	89	89	89
Ljudeffektnivå	dB(A)	97	97	97
Osäkerhet K	dB	3	3	3
Bär hörskelskydd!
Totala vibrationsvärden an (vektorsumma für tre riktrningar) och osäkerhet K beräknad enligt EN IEC 62841-2-3:
Ytslipning och kapsslipining:
ah	m/s2	4,9	4,9	4,9
K	m/s2	1,5	1,5	1,5

152 | Svensk

GWS 18V-15 P GWS 18V-15 PSC

Slipning med sliprondell:
ah	m/s2	< 2,5	< 2,5
K	m/s2	1,5	1,5

Slipning av tunn plat er andra material med stor yta som latt viberar kan leda till 15 dB hogre bulleremissionsvarde. Med hjalp av tunga dampningsmattor kan bullernivan minskas. Ett hogre bulleremissionsvarde skas t as med i berakningen bade vid riskutvdering av buller och vid val av lampligt horselskydd.

Den vibrationsniva och det bullervarde som anges i dessa anvisningar har uppmatts enligt en matmetod som normerats och kan anvandas for att jamfora elverktyg med varandra. Matmetoden ar aven lamplig for preliminar bedomning av vibrations- och bullernivan.

Den angivna vibrations- och bullernivan representative den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med andra insatsverktyg erler inte underhailits ordentigt kan vibrationsoch bullernivan avvika.Da kan vibrations- och bullernivan under arbetserioden oka betydligt under hela arbetstiden.

For en exakt bedömming av vibrations- och bullerniv'an bor även de tider beaktas nar elverktyget ar avstangt erler ágång, men inte används. Detta reducerar vibrations- och bullerbelastningen for den totala arbetsperioden betydligt. Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhäll av elverktyget och insatsverktygen, att hälla händerna varma, organisation av arbetsforloppen.

Baklagsfrankoppling

Vid plotslig bakslag hos elverktyget, t.ex. blockering vid kapning, avbryts stromtillforseln till motorn elektronisk. D lyser indikeringen baklagsfrankoppling (38). Vid aktiverad bakagsfrankoppling blinkar indikeringen

status (42) ro.d.

For Aterstart stallpav-av-strombrytaren(5)/(11)i frankopplingslage och sla sedan pa elverktygetigen.

Utlöpsbroms

Elverktyget har det elektroniska Bosch Brake System. Vid avstängning stannar slipverktyget inom nagra få sekunder. Detta betyder att utlopstiden forkortas betydigt jämfört med vinkelslipar utan utlöpsbroms och elverktyget

Aterstartskyddethindrar elverktyget fran att okontrollerat startafterett stromaybrott.

Vid aktiverat startskydd blinkar indikeringen status (42) rott.

For aterstart stallp-/av-strombrytaren(5)/(11)i frankopplingslage och sla sedan pa elverktygetigen.

Stötavstängning

Den integrerade stötavstängningen stänger av elverktyget sa fort det träffar golvet vid att fall. Indikeringen status (42) blinkar rött.

For asterstart stallp-/av-strombrytaren(5)/(11)i frankopplingslage och sla sedan pa elverktygetigen.

Användargränsnitt (se bild E)

(GWS 18V-15 SC / GWS 18V-15 PSC)

Anvandargransnittet (4) ar till for varvtalsforval och for statusindikering av elverktyget.

Installingn av varvtaI

(GWS 18V-15 SC / GWS 18V-15 PSC)

Observera: den individuella varvitalsregleringen med upp till sex varvitalsnivær ard endast tillganglig om en Bluetooth Low Energy Module GCY 42 (ingar inte i standardleveransomfattningen) har sats i.

Vid fabriksinstallningen har 3 varvtsnivær forinstalls. Med en speciell applikation (Bosch Toolbox App) ar upp till 6 varvtsnivær programmerbara.

Om varvitalsstegens antal andras anpassas de enskilda stegens varden forinstall. I detta fall lyser indikeringen varvitalsniva/ lage (40) vit. Om ett varvalsvarde programmeras individuelt lyser indikeringen varvitalsniva/lage (40) blatt vid detta varvitalsniva (dvs. inte motsvarande en grundinstalling). Den individuella anpassingen av varvitalsniva gär att gora i steg om 200 varv/min. Observera i det samhangetestegens (2≥ 1 / 3≥ 2 osv.) stigande logik.

Nedanstäende tabeller visar forinstälda varvital (grundinställningar) für varje programmerat antal steg.

Svensk|153

GWS 18V-15 SC	Grundinställing varvtil vid niva
GWS 18V-15 PSC(125 mm)	1 2 3 4 5 6
	v/min v/min v/min v/min v/min v/min
Antal varvitalsnivåer
2	3400 9800 -- --
3	3400 6600 9800 -- --
4	3400 5600 7600 9800 --
5	3400 5000 6600 8200 9800 --
6	3400 4600 6000 7200 8600 9800

Angiva varden for varvtsnivae beror pa valt batteri, batterietis laddningsivaaamt apparatus drifttematur.

GWS 18V-15 SC(150 mm)	Grundinställing varvtil vid nivå
	123456
	v/min v/min v/min v/min v/min v/min
Antal varvitalsnivåer
2	2600 7400 - - - -
3	2600 5000 7400 - - -
4	2600 4200 5800 7400 - -
5	2600 3800 5000 6200 7400 -
6	2600 3600 4600 5400 6400 7400

Angiva varden for varvalsnivaer beror pa valt batteri, batteriets laddningsniva samt apparatens drifttemperatur.

Med knappen for varvtalsforval (39) kan du valja det varvral du behover, aven under drift. Vardena i tabellen nedan ar rekommenderade varden for fabriksiattlingen med 3 forinstalda varvitalssteg.

Material Anwendung Insatsverktyg Niva varvitalsföral GWS 18V-15 SC				GWS 18V-15 SC(150 mm)v/min
Metall Avlågsna fãrg Sliptallrik 1 3400 2600
Metall Borsta, ta bort rost Koppborste,slippapper		1 3400 2600
Rostfritt/Stål Slipa Slipskiva/fiberskiva 2 6600 5000
Metall Skrubbning Slipskiva	3 max	max
Metall Kapa Kapskiva	3 max	max
Sten	Kapa Diamantkapskiva	3 max	max

Det nominella varvtalet for tillbehoret maste vara minst like med den maximala hastigheten som ar markt pa elverktyget. Tillbehor som kors fortare an deras markvarvatal kan g a sonder och flyga isar.

Batteri

Bosch saljer batteridrivna elverktyg aven utan batteri. Om det ingar ett batteri i leveransen av ditt elverktyg kan du se pa forpackningen.

Ladda batteriet

Anvendendast de laddare som anges tekniska data. Endast denna typ av laddare ar anpassad till det litiumjonbatteri som anvands elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportforeskrifter. For full effekt ska batteriet laddas welt innan forsta anzvändingen.

Satta in batteriet

Skjut in det laddade batteriet i batterihallaren tills det sitter fast.

For att ta ut batteriet, tryck pa upplasningsknappen och dra ut batteriet. Bruka inte vald.

Batteriet ar forsedd med två lasssteg som hindrar ackumulatorn frän att falla ut om dess upplasningsknapp faller ut. Nar batteriet ar insatt i elverktyget halls det med en fjader i ratt Lage.

Indikering batteristatus

De tre grona LED-lamporna pa indikeringen for batteristatus visar batteriets laddningsniva. Av sakerhetsskal kan man endast kontrollera batteristatus nar elverktyget ar stilla.

Tryck pa knappen for indikering av batteristatus celler, for att visa batteriets laddningsniva. Detta ar mojlig aven da batteriet ar uttaget.

Om ingen LED-lampa lyser after ett tryck pa knappen for batteristatus ar batteriet defekt och maste bytas ut.

Batteriets laddningsstatus visas även i användargränsnittet (se „Statusindikeringar“, Sidan 158).

BatteritygGBA 18V...

LED Kapacitet

Fast ljus 3 × grönt 60-100 %

Fast ljus 2 × grönt 30-60 %

Fast ljus 1 × grönt 5-30 %

Blinkende ljus 1 × grönt 0-5 %

Batterityp ProCORE18V...

LED Kapacitet

Fast ljus 5 × grönt 80-100 %

Fast ljus 4 × grönt 60-80 %

Fast ljus 3 × grönt 40-60 %

Fast ljus 2 × grönt 20-40 %

Fast ljus 1 × grönt 5-20 %

Blinkende ljus 1 × grönt 0-5 %

Anvisningar for korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten. Batteriet fár endast lagras inom ett temperaturomrde mellan -20^ till 50^ . Låt daför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfällle batterimodulens ventilationsöppninger med en mjuk, ren och torr pensel.

Ar brukstiden after uppladdning onormalt kort tyder det pa att batterierna ar forbrukade och maste bytas mot nya.

Beakta anvisingarna for avfallshantering.

Montage

Satta i Bluetooth Low Energy Module GCY 42 (tillbehör)

Observera: Vid elverktygen GWS 18V-15 C, GWS 18V-15 SC och GWS 18V-15 PSC finns Bluetooth Low Energy Module GCY 42 tillganglig som tilbehör.

For information on Bluetooth Low Energy Module GCY 42, las tillhörande bruksanvising.

Montera skyddsanordning

Ta bort batteriet ur elverktyget innan atgärder utförs på elverktyget (t.ex. underhäll, verktygsbyte) somtFore transport och lagring. Om stromställaren Till/Frnan oavsiktigt paverkas finns risk for personskada.

Anmärkning: Om slipskivan brustit under drift aller stödanordningarna på spängskyddet/elverktyget skadats, mäste berörda delar/elverktyget bytas ut ihrer for service skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst och användningsradgivning".

Skyddskapa for slipning

Lagg skyddskapan (14) pa elverktygets hallare tills kodningen pa skyddskapan stammer overens med hallaren. Tryck och hallinne laset (1). Tryck pa skyddskapan (14) pa spindelhalsen tills skyddskapan sitter korrekt pa elverktyget och vrid skyddskapan sa att den klickar fast horbart. Anpassa skyddskapans (14) position till arbetsstegets krav. Tryck

upplasningsspaken (1) uppat och vrid skyddskapan (14) till onskad position.

Ställ alltid in skyddskapan (14) sa att bada axlarna pa upplasningsknappen (1) laer fast i motsvarande spar i skyddskapan (14).
Ställ in skyddskapan (14) sa att gnistor inte sprutas mot användaren.
I tillbehorets vridriktning fár skyddskapan (14) endast vridas medan upplasningsspaken (1) aktiveras! I annat fall fár elverktyget inte anvandas mer och maste overlamnas till kundtjänst.

Observera: koderingsaxlarna pa skyddskapan (14) sakerstaller att endast en skyddskapa som passar till elverktyget monteras.

Sugkapa for slipning

For dammfri slipning av farg, lack och plast med koppskivor i hardmetall (18) kan du anvanda en sugkapa (13). Sugkapan (13) ar inte lamplig for bearbetning av metall.

Lamplig Bosch-dammsugare kan anslutas till sugkapan (13). Sugkapan (13) monteras pa samma satt som skyddskapan (14). Borstkansen kan bytas ut.

Skyddskapa vid kapning

Använd alltid skyddskapan for kapning (15) aller skyddskapan for slipning (14) tillsammans med locket for kapning(16) nar du skakapa.
Vid kapning i sten bor en tillrackligt god dammutsugning anordnas.

Skyddskapan for kaping (15) monteras som skyddskapan for slipning (14).

Lock for kapning imetal

Montera locket for kaping (16) av metall pa skyddskapan for slipning (14) (se bild A): vrid tillbaka hällbygeln (①). Satt locket (16) pa skyddskapan for slipning (14) (②). Tryck fast hällbygeln pa skyddskapan (14) (③).

For demontering (se bild B) trycker du knappen pa hällbygeln (1) och vrid den bakat (2). Dra av locket (16) fran skyddskapan (14) (3).

Lock for kapning i plast

Satt på locket for kaping (16) i plast på skyddskapan for slipning (14) (se bild C). Locket (16) snapper fast horbart och synligt på skyddskapan (14).

For demontering (se bild D) lossar du locket (16) pa skyddskapan (14) (1) till vänster eller höger och drar av locket (2).

Bortsugningskapa for kaping med styrlade

Stodhandtaget (9)/(10) monteras genom bygeln pa utsugskapan pa vaxelhuset vilket gor att elverktyget sitter fast ihop med utsugskapan. Pa utsugskapan med styrslade (32) kan lamplig Bosch-dammsugare anslutas. Satt sugslangen med utsugsadaptern i avsedd anslutting pa utsugskapan.

Observera: frictionen som uppSTAR pR ground av dammet i suglangen och i tillbehoret vid utsugning orsakar en elektrostatisk laddning som anvandaren kan uppfatta som statisk urldanding (beroende pa omgivningsfaktorer och fysiologiskt tillstand). Bosch rekommenderar i allmanhet anvandning av en antistatisk sugslang (tilbehor) for utsug av fint damm och torra material.

Handskydd

Vid arbete med gummisliprondell (24) ell er med kopppborste/konformad borste/diamant-borrkrona ske handskydd (23) alltid anvandas.

Fäst handskyddet (23) med stöhandtaget (9)/(10).

Använd endast elverktyget med stöhandtaget (9)/ (10).
Använd inte elverktyget om stödhandtaget (9)/(10) ar skadat. Gör ingaändringar på stödhandtaget (9)/(10).

Vibration Control

Det vibrationsdampande
stöhandtaget (10)
mögjiggör ett
vibrationsreducerat och

därmed ett mer bekvämt och säkert arbete.

Montera slipverktyg

Ta bort batteriet ur elverktyget innan atgärder utförs på elverktyget (t.ex. underhäll, verktygsbyte) somtFore transport och lagring. Om stromställaren Till/Frän oavsiktigt paverkas finns risk for personskada.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Rengör slipspindeln (22) och alla delar som ska monteras. For att spanna och lossa slipverktygen trycker du pa spindelläsknappen (3) for att arretera slipspindeln.
Tryck ned spindellasknappen endast nar slipspindeln star stilla. Iannat fall kan elverktyget skadas.

Slip-/kapningssskiva

Beakta slipverktygets matt. Haldiametern maste passa till uptagningsflansen. Anvand inga adaptrar aller reduceringsdilar.

Var vid användingen av diamant-kapningssskivor noga med att vridriktningspilen pa diamant-kapningssskan och elverktygets vridiktning (se vridriktningspilen pa kapslingen) stammer overens.

Monteringens ordningsfoljd framgår av grafiksidan.

For att fasta slip/kapningssskivan, anvand snabbspänningsmuttern (21) utan nagra andra verktyg.

Observera: vid montering av bundna slip-ller kapskivor med hjalp av medfoljande faskflans (17) och snabbspanningsmuttern (21) behover mellanlager inte anvandas.

For att fasta slip/kapskivan satter du fasflansen med O-ring (17) pa slispindeln (22) och skruvar pa snabbspaffeningsmuttern (21).

Använd endast nabspänningsmuttern (21) für slip- och kapningssskivor med en diameter pa max 150 mm.

Snabbspanningsmuttern (21) fãr endast anvandas for slip- och kapskivor.
Använd endast en felfri, oskadad snabbspannmutter (21).
Var vid paskruvningen uppmarksam pa att snabbspanningsmutterns (21) textforsedda sida inte pekar mot slipskivan.
Vid fäste av slip- och kapskivor, använd endast medfoljande snabbspanningsmutter (21).

Tryck pa spindellasknappen (3) for att arretera slipspindeln. For att dra at snabbspanningsmuttern (21), dra bygeln pa snabbspanningsmuttern kraftigt medsols. Fäll ner bygeln igen for att fixera snabbspanningsmuttern.

Att dra at i kanten ar inte tillrackligt.

En snabbspanningsmutter som ar korrekt aftssatt och utan skador (21) kan du lossa for hand. Fäll upp bygeln pa snabbspanningsmattern och vrid snabbspanningsmattern kraftigt motsols.Lossa aldrig en atdragen snabbspanningsmutter med ett verktyg,utan anvand en kombinyckel.

After montering av fästet och slip-/ kapskivan mäste den fria gangan pa slipspindeln vara minst 4 mm.

Se till slipverktyget sitter fast sa att det inte vrids fran spindeln vid elverktygets utlopp.

I fästflänsen (17) har en plastdel (O-ring) sats in runt centreringskragen. Om O-ringen saknas aller ar skadad, sama fästflänsen (17) bytas ut innan fortsett använding.

Kontrollera after montering och fore start av slipverktyget att det monterats pa ratt satt och kan rotera fritt. Kontrollera att slipverktyget inte beror sprangskyddet aller andra delar.

Tillatna slipverktyg

Beakta darfot det tillatna varvtalet resp. periferihastigheten pa slipverktygets etikett.

max. [mm] [mm] [°]
D b s d a v/min [m/s]
125	7,2	-	22,2	-	11000	80
150	7,2	-	22,2	-	8500	80

max. [mm] [mm] [°]

Dbsdav/min [m/s]

125	4,2	-	22,2	-	11000	80
150	4,2	-	22,2	-	8500	80
125	-	-	-	-	11000	80
150	-	-	-	-	8500	80

7530-M14-1100080

125	24	-	M 14	-	11000	80
125	19	-	22,2	-	11000	80
150	24	-	M 14	-	8500	80
150	19	-	22,2	-	8500	80

125--M14-1100080
125 21-22,2-1100080

83--M14-1100080
125	6	10	22,2	>0	11000	80
150	6	10	22,2	>0	8500	80

Vrid vaxelladshuvudet (se bild F)

Ta bort batteriet ur elverktyget innan atgärder utfors pa elverktyget (t.ex. underhall, verktygsbyte) smt fore transport och lagring. Om stromstellaren Till/Fran oavsiktligt paverkas finns risk for personskada.

Du kan vrida vaxelhuvudet i steg om 90^ . Dà kan pa-/av-strombrytaren placeras i en bättre hanteringsposition vid speciella arbetsfall, t. ex. für vänsterhanta personer.

Skruva ut de 4 skruvarna helt och hallet (1). Sväng vãxelhuvudet forsiktigt och utan att ta av det fran kapan till dennya positionen (2). Dra at de 4 skruvarna igen (3).

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara hälsovädigt. Beröring erller inanding av dammet kan orsaka allergiska reactiomer och/eller andningsbesvar hos användaren aller personer som uppehaller sig i narheten.

Vissa damm fran ek eller bok anses vara cancerogena, speciellt d i forbindelse med tillsatsamnen for trabehandling (kromat, trakonserveringsmedel). Endast ykesman far bearbeta asbesthaltigt material.

• Se till att arbetsplatsen ar vãl ventililerad.

-VirekommenderarettandningsskyddifilterklassP2.

Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.

Undvik dammanhopning pa arbetsplatsen. Damm kan latt sjalvantandas.

Drift

Belasta inte elverktyget sa mycket att det stannar.
Ta bort batteriet ur elverktyget innan atgärder utförs på elverktyget (t.ex. underhall, verktygsbyte) amatFore transport och lagring. Om stromställaren Till/Frān oavsiktligt paverkas finns risk for personskada.
Var forsiktig vid spärning i barande väggar. Se avsnittet "Information om statiken".
Spann upp arbetsstycket, savida det inte ligger sakertPGA Grund av sin egenvikt.

Om elverktyget använts under hög belastning, lát det gå nagra minuter på tomgang För avkylning av tillsatsverktyget.
Elverktyget fär inte användas med ett kapbord.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Arbetsanvisningar

Skrubbning

Använd alltid skyddskapa for slipning (14)vid skrubbslipning med bundna slipmedel.
Använd aldrig kapskivor für skrubbnig.
Vid skrubbslipning kan skyddskapan for kaping (15)
eller skyddskapan for slipning (14) med monterat lock
for kaping (16) stota mot arbetsstycket vilket leder
till forlust av kontrollen over verktyget.

Med en ställvinkel på 30^ till 40^ fär du det bösta resultatet vid skrubbing. Flytta elverktyget med mattfullt tryck fram och tillbaka. Dä blir materialet inte for varmt, missfargas inte, och det blir inga repor.

Vid använding av bundna skivor som ar tillatna bade for kapning och slipning maste skyddshuven for kapning (15) resp. skyddshuven for slipning (14) med monterat lock for kapning (16) användas.

Ytslipning med solfjaderslipskiva

Använd alltid skyddskäpa for slipning (14) vid slipning med solfjaderslipskiva.

Med solfjaderslipskivan (tillbehör) kan ocksá välvdy tör och profiler bearbetas. Solfjaderssslipskivor har en avsevär langre livslängd, lagre bullerniva och lagre sliptemperaturer an konventionella slipskivor.

Ytslipning med sliprondell

Montera alltid handskyddet (23) vid arbeten med gummisliptallriken (24).

Slipning med sliprondell kan goras utan skyddskapa. Monteringens ordningsfoljd framgär av grafiksidan. Skruva fast rundmuttern (28) och spann den med tvastiftsnyckeln.

Koppborste/skivborste/konformad borste

Använd alltid skyddskāpan for slipning (14) vid borstning med skivborste. Borstning med kopporste/konformad borste kan góras utan skyddskāpa.
Montera alltid handskyddet (23) med koppborste eller konformad borste.
Borsten pa skivborsten kan fastna i skyddskapan och g av om max. tillatna mtt for skivborstarna overskrids.

Monteringens ordningsfoljd framgår av grafiksidan.

Koppborsten/den konformade borsten/skivborsten ske gà att skruva sá langt på slipspindeln sà att den ligger an fast mot slipspindelfländsen i slutet av slipspindelgangningen. Spann fast koppborsten/den konformade borsten/skivborsten med en gaffelnyckel.

For att fasta skivborsten med diameter 22,22 mm satter du fastflansen med O-ringen (17) pa slipspindeln (22), skruvar pa rundmuttern (28) och drar at den med tvastiftsnyckeln.

Kapning av metall

Vid kapning av metall med bundna kapskivor aller med diamant-kapskivor, använd alltid skyddskapan for kapning (15) resp. skyddskapan for slipning (14) med monterat lock for kapning (16).
Vid använding av skyddskåpan for slipning (14) for kapning med bundna kapskivor foreligger en ökad risk for gnistor och partiklar som skivfragment vid skivbrott.

Arbeta med mattfull frammatning vid kapning, som ar anpassad till materialet. Utova inget tryck pa kapningssskivan och forvrid och oscillatora den inte. Bromsa inte in den utgaende kapningssskivan genom att trycka emot pa sidan.

Elverktyget maste alltid foras med motrotation. Annars foreligger risk for att den trycks ut ur kapningen okontrollerat. Vid kapning av profiler och fyrkantsor ar det bast att satta an där diametern ar som minst.

Kapning av sten

Vid kapning av sten med bundna kapskivor erer med diamantkapskivor, anvand alltid utsugskapan for kapning med styrlade (32)ller skyddskapa for kapning (15)ller skyddskapan for slipning (14)med monterat lock for kapning (16).
Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.
Bär dammskyddsmask.
Elverkyget fär endast användas for torrkapning/ torrslipning.
Vid använding av skyddskapan for kapning (15), skyddskapan for slipning (14) eller skyddskapan for slipning (14) med monterat lock for kapning (16) vid

kapning och slipning i betong ell er murverk foreligger en okad risk for dammbelastning samt en okad risk att forlora kontrollen over elverktyget, vilket kan leda till rekyl.

Använd für kapning av stenmaterial lampligast en diamantkapskiva.

Vid använding av utsugskapan for kapning med styrsläde (32) saskdammugaren for bortsugning av stendamm varata tillaten. Bosch har lampliga dammsugare i sitt sortiment.

Satt på elverktyget och satt det med den främre delen av styrskenan på arbetsstycket. Skjut elverktyget med jämna drag som är anpassade after materialet.

Vid kaping av specielt hårda material, t.ex. speielt härd betong med hög kiselhalt sā kan diamant-kapningssskivan overhettas och därmed skadas. En gnistkrans som gär sunt diamantkapningssskivan indikerar detta.

Avbryt i detta fall kapingen och lát diamantkapningssskivan gā en kort tid pá högsta varvatal pá tomgang for att kyla den. Om avverkningsgraden avtar markbart och en gnistbildning syns runtom sá ār det ent tecken pá att diamant-kapningssskivan blivit slo. Du kan slipsa den igen genom att góra korta snitt i ett abrasivt material, t.ex. kalksandsten.

Kapning av andra material

Vid kapning av andra material som plast, kompositmaterial osv. med bundna kapskivor erler Carbide Multi Wheel-kapskivor, anvand alltid skyddskapan for kapning (15) aller skyddskapan for slipning (14) med monterat lock for kapning (16). Genom anvanding na utsugskapa med styrslade (32) fardu en bättre dammutsugning.

Arbeta med diamantborrkrona

Använd endast diamantborrkronor für torrborrning.
Montera alltid handskyddet (23) for arbete med diamantborrkrona.

Satt inte diamantborrkronan parallellt på arbetsstycket. Stick in det snett och med cirklande rörelser. Därmed fär du en optimal kylning och en langre hällbarhet hos diamantborrkronan.

Information om statiken

För skáror i barande väggar foreligger ladsspecifika regler. Dessa foreskrifter skall iakttas. Rädgor innan arbetet med ansvariga statiker, arkitekter ell den ansvariga byggledningen.

Driftstart

In- och urkoppling

(GWS 18V-15 C/GWS 18V-15 SC)

For idrfttagning av elverktyget skjuter du strombrytaren (5)framat.

For att arretera strombrytaren (5) skjuter du ner strombrytaren (5) framat och nerat tills den gar i las.

For att stanga av elverktyget slapper du strombrytaren (5) och om den arreterad trycker du strombrytaren (5) kort bakat och slapper den sedan.

Kontrollera slipverktygen innan användingen. Slipverktyget mäste vara felfritt monterat och kunna rotera fritt. Utför en testkörning på minst 1 minututan belastning. Använd inte slipverktyg som ar skadade, ojemna eller som vibrerar. Skadade slipverktyg kan gäsonder och orsaka skador.

In- och urkoppling

(GWS 18V-15 P / GWS 18V-15 PSC)

For idrifttagning av elverktyget, skjut upplasningsspaken (12) framat och tryck direfter pa-/avstrombrytaren (11) uppat.

For att stanga av elverktyget slapper du pa-/avstrombrytaren (11).

Kontrollera slipverktygen innan användingen. Slipverktyget maste vara felfritt monterat och kunna rotera fritt. Utfor en testkorning pa minst 1 minututan belastning. Anvand inte slipverktyg som ar skadade, ojamna aller som vibrarar. Skadade slipverktyg kan g\sonder och orsaka skador.

Statusindikeringar

Batteristatusindikator Betydelse/orsak Lösning (anvandargranssnitt) (37)

grön Batteriet ar laddat

gul Batteriet ar nastan tomt Batteriet maste snart bytas aller laddas

rod Batteri tomt Byt ut ell a ladda batteriet

Indikering status elverktyg (42)	Betydelse/orsak Lösning
Grön Status OK -
Gul Kritisk temperatur har uppnåtts eller batterietär năstan tomt	Låt elverktyget gå på tomgang och svalna eller byt snart ut/ladda batteriet
Lyser rott Elverktyget ar overhettat eller batteriet ar tomt	Låt elverktyget svalna eller byt ut/ladda batteriet
Blinkar rott Bakslagsfränkoppling, startskydd erlerstötavständning har utlösts	Stäng av elverktyget och slå på detigen
Blinkar blätt	(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)A):Elverktyget ar anslutet till en mobil,enhetEllerinställningarna overfors	-

A) Bluetooth® Low Energy Module GCY 42 ingár inte i standardleveransen

Indikering temperatur (43) Betydelse/orsak Lösning
gul Kritisk temperatur har uppnåtts (motor, elektronik, batteri)	Låt elverktyget gå på tomgang och svalna
röd Elverktyget är overhettat och stångs av Låt elverktyget svalna

Symbolsmarttelefon (41) Betydelse/orsak

(GWS 18V-15 C / GWS 18V-15 SC / GWS 18V-15 PSC)A: Via Bluetooth® trádlös teknik kan mer information vara tillganglig om en mobil,enhet ár ansluten, beroende på indikeringen "Status elverktyg".

A) Bluetooth® Low Energy Module GCY 42 ingar inte i standardleveransen

Med Bluetooth® Low Energy Module GCY 42 (ingar inte i standardleveransomfattningen) finns foljande Connectivity-funktioner tillganglaga for elverktyget:

• Registrering och individuell anpassning
• Statuskontroll, utgående varningsmeddelanden
• Allman information och inställninger
  -Administration

For mer information om Bluetooth® Low Energy Module GCY 42 (ingar inte i standardleveransomfattningen), lás tillhörande brupsanvising.

Elverktygets forbindelse med appen skall bekrätas genom att trycka pa knappen for varvtalsforval (39) i anvandargränssnittet (4). Appen uppmanar till detta vid anslutningen.

Underhäll och service

Underhäll och rengöring

Ta bort batteriet ur elverktyget innan atgärder utförs på elverktyget (t.ex. underhäll, verktygsbyte) amatFore transport och lagring. Om stromställaren Till/Frān oavsiktigt paverkas finns risk for personskada.
Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.

Lagra och hantera tillbehoret med omsorg.

Kundtjanst och applikationsradgivning

Kundservicen ger svar fragor betrafande reparation och.
underhäll avprodukter och reservdilar. Explosionsrittingar
och informationer om reservdilar hitter du ocksa under:

www.bosch-pt.com

Bosch applikationsrädgivnings-team hjälper dig garna med fragor om varaprodukter och tillbehören till dem.

Ange alltid vid forfrägningar och reservdelsbeställninger det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

De rekommenderade lithiumjonbatterierna ar underkastade kraven for farligt gods. Användaren kan utan ytterligare forpliktelser transporteater batterierna pa allman vag.

Vid transport genom tredje person (t.ex. flygfrakt ellerspedition) skaspeciella villkor forforpackning och markningbeaktas.l detta fall en expert for farligt gods konsulteras vidforberedelse av transport.

Batterier fär forsändas endast om höljet ar oskadat. Tejpa oppna kontakter och forpacka batteriet sa att det inte kan

rorasforpackningen.Beaktaaventillampliga nationella foreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och Förpackning skā omhändertas på miljövänligt sätt für atervinning.

Släng inte elverktyg och inte heller batterier i hushallsavfall!

Endast for EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgors av aller innehaller elektrisk och elektronisk utrustning och dess tillampming i nationell ratt sca forbrukade elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga eller forbrukade batterier, samlas in separat och tillforas en miljoanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på halsa och miljo på grund av potentiellt fariga/amnen.

Beakta anvisingarna i avsnittet Transport (se „Transport“, Sidan 159).

Norsk

(36) Konik fıçca
(37) Akü Şarj durumu goştergesi (kullanici arayüz)
(38) Geritepmekapamasi gostergesi (kullanicarayuzi)
(39) Hiz on seci tusu (kullanici arayuzu)
(40) Devir sayisi kademesi/Mod goftergesi (kullanici arayuzu)
(41) Akili telefon sembolü (kullanı arayüz)
(42) Elektrikli el aleti durum goftergesi (kullanic arayuzi)
(43) Sicaklik goftergesi (kullanic arayuzu)
