BRUKSANVISNING NTS30 SCHEPPACH

Våt-/torrsugare Översättning av originalbruksanvisningen

Förklaring av symbolerna på apparaten Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor. Varning - läs instruktionsmanualen för att minska risk för personskada m Observera! I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol Produkten uppfyller kraven i gällande europeiska direktiv. www.scheppach.com / [e-mail] / [phone]

Innehållsförteckning: Sida:

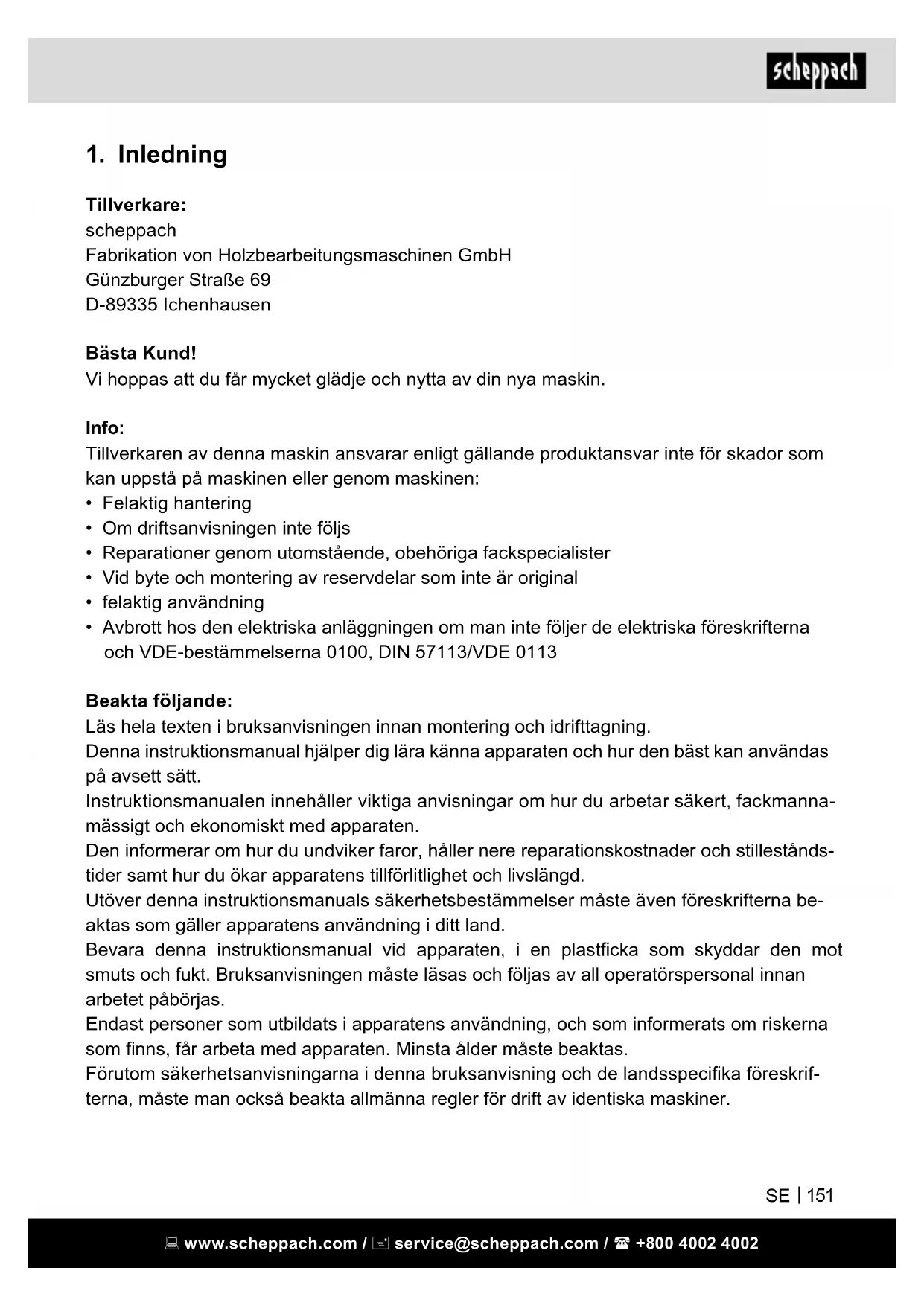

Tillverkare: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa Kund! Vi hoppas att du får mycket glädje och nytta av din nya maskin. Info: Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på maskinen eller genom maskinen:

• Om driftsanvisningen inte följs

• Reparationer genom utomstående, obehöriga fackspecialister

• Vid byte och montering av reservdelar som inte är original

• Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113 Beakta följande: Läs hela texten i bruksanvisningen innan montering och idrifttagning. Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmanna- mässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stillestånds- tider samt hur du ökar apparatens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna be- aktas som gäller apparatens användning i ditt land. Bevara denna instruktionsmanual vid apparaten, i en plastcka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas. Endast personer som utbildats i apparatens användning, och som informerats om riskerna som nns, får arbeta med apparaten. Minsta ålder måste beaktas. Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecika föreskrif- terna, måste man också beakta allmänna regler för drift av identiska maskiner. www.scheppach.com / [e-mail] / [phone]

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksan- visningen och säkerhetsinstruktionerna.

5a. Hjulfäste (4 st.)

8. Behållare av rostfritt stål

11. Till-/frånbrytare

14. Filterkorg med säkerhetsottörventil

a) Utsugningsslang b) Skumgummilter c) Filterpåse av papper d) HEPA-lter (nns som tillval, Art.nr 7907702702) e) Golvmunstycke f) Fogmunstycke g) Förlängningsrör av metall h) Instruktionsmanual

4. Avsedd användning

Våt-/torrsugaren är avsedd för våt- och torrsugning tillsammans med det motsvarande ltret. Produkten är inte avsedd att användas för att suga upp brännbara, explosiva och hälsofarliga material. Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/ope- ratören och inte tillverkaren. www.scheppach.com / [e-mail] / [phone]

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom mon- teringsanvisningen och driftanvisningar i bruksanvisningen. Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker. Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt. Följ också andra allmänna bestämmelser för aktuella branschspecika yrkesområden vad gäller hälsa och säkerhet. Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador. Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren. Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de uppgifter som anges i den tekniska specikationen måste följas Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

• Maskinen får endast anslutas till växelström. Spänningen måste stämma överens med produktens märkskylt.

• Ta inte tag om elkontakten och uttaget med fuktiga händer.

• Dra inte i elsladden för att dra ut kontakten ur uttaget.

• Kontrollera om elsladden och elkontakten är skadade inför all användning. Om elslad- den är skadad måste den omedelbart bytas av auktoriserad service eller elektriker för att förebygga att fara kan uppstå.

• Vi rekommenderar att uttag med en förkopplad jordfelsbrytare (max 30 mA nominell utlösningsström) används för att förhindra elektriska olyckor.

• Stäng av produkten och dra ut elsladden innan all slags skötsel- och underhållsarbeten.

• Reparation och arbeten på elektriska komponenter måste utföras av auktoriserad ser- vice. m Observera!

• Produkten är inte avsedd att användas av personer med nedsatta fysiska, sensoriska eller psykiska funktioner och av personer som saknar erfarenhet och/eller kunskap om produkten om de inte står under uppsikt av en person som ansvarar för deras säkerhet eller följer dennes instruktioner om hur produkten ska användas samt har förstått vilka faror som kan uppstå under användningen. www.scheppach.com / [e-mail] / [phone]

• Barn måste vara över 8 år för att få använda produkten och om de står under uppsikt av en person som ansvarar för deras säkerhet eller följer dennes instruktioner om hur pro- dukten ska användas samt har förstått vilka faror som kan uppstå under användningen.

• Barn får inte leka med produkten.

• Barn ska hållas under uppsikt så att de inte leker med produkten.

• Produkten får inte rengöras eller underhållas av barn om de inte står under uppsikt.

• Förpackningsmaterial ska hållas på avstånd från barn, de utgör en kvävningsrisk!

• Produkten ska stängas av efter varje användning och inför all rengöring/allt underhåll.

• Brandrisk. Brinnande eller glödande material får inte sugas upp.

• Det är inte tillåtet att använda produkten i områden med explosionsrisk.

• Stäng genast av produkten och dra ut elsladden om det bildas skum eller om vätska läcker ut!

• Använd inte slipande rengöringsmedel, fönsterputs eller allrengöringsmedel! Produkten får inte doppas i vatten. Vissa ämnen kan bilda explosiva ångor eller gaser när de virvlar runt i sugluften! Följan- de ämnen får inte sugas upp:

• Explosiva eller brännbara gaser, vätskor och stoft (reaktivt stoft).

• Reaktivt metallstoft (t.ex. aluminium, magnesium. zink) tillsammans med alkaliska och sura rengöringsmedel.

• Outspädd, koncentrerad syra och lut.

• Organiska lösningsmedel (t.ex. bensin, lösningsmedel för färg, aceton, uppvärmnings- olja). Dessa ämnen kan dessutom angripa produktens material. m VARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används. www.scheppach.com / [e-mail] / [phone]

Nätspänning 220 - 240V~ 50/60 Hz E󰀨ekt 1300 W Maximal e󰀨ekt apparatuttag 2000 W Totale󰀨ekt 3300 W Vattentank Kapacitet 30 l Suge󰀨ekt 20 kPa Skyddstyp IP24 Skyddsklass I Med förbehåll för tekniska ändringar!

Öppna förpackningen och ta ut enheten försiktigt. Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det nns). Kontrollera att leveransomfånget är fullständigt. Kontrollera enheten och tillbehör för transportskador. Vid reklammationer måste transpor- tören genast meddelas. Senare reklamationer kan inte behandlas. Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden. Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen. Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare. Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar. m SE UPP! Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpå- sar, folie och smådelar! Risk för kvävning eller andra skador!

8. Uppställning/Före idrifttagning

m SE UPP! Säkerställ att produkten är korrekt och säkert monterad innan den används. Uppackning (bild A, B, C)

• Lås upp spärrhaken (4) och ta bort maskinhuvudet (2). Tillbehöret nns i behållaren av rostfritt stål (8). Förlängningsröret av metall (g) nns utanför behållaren av rostfritt stål (8) i förpackningen. Ta ut allt tillbehör i behållaren av rostfritt stål (8). www.scheppach.com / [e-mail] / [phone]

Montering av rullfästena (5a) (bild D)

• Ställ behållaren av rostfritt stål (8) uppochner. (Maskinhuvudet (2) måste tas bort.)

• För in hjulfästena (5a) i därför avsedda ursparningar i hjulhållarplattan (6). Montering av hjulen (5) (bild D)

• Tryck in de fyra hjulen (5) i hjulfästenas (5a) öppningar. Montering av maskinhuvudet (2) (bild E)

• Ställ maskinhuvudet (2) på behållaren av rostfritt stål (8). Fixera maskinhuvudet(2) med spärrhaken (4). Var noga med att spärrhaken (4) hakar fast ordentligt när du monterar maskinhuvudet (2). Montera skumltret (b) (bild F) Produkten får inte användas utan lter! Se till att ltret alltid är korrekt monterat

• Montera skumltret (b): Våtsugning: Skjut det medföljande skumltret (b) över lterkorgen med säkerhetsottörventilen (14). Montering av HEPA-ltret (d) (bild G) Torrsugning: Skjut HEPA-ltret (d) över lterkorgen med säkerhetsottörventilen (14). Montering av lterpåsen av papper (c) (bild H) När du ska suga upp n, torr smuts rekommenderas att du även använder lterpåsen av papper (c).

• För lterpåsen av papper (c) över den rostfria behållarens sugöppning (8). Filterpåsen av papper (c) är endast lämpad för torrsugning. Filterpåsen av papper (c) underlättar avfalls- hanteringen av den uppsugna smutsen. Montering av sugslangen (a) (bild I) Anslut sugslangen (a) till den anslutning på våt-/torrsugen som passar för den önskade användningen. Dammsugning (bild I): Anslut sugslangen (a) till sugslanganslutningen (9). Skjut in sugslangens (a) ände med de två ikarna i sugslanganslutningen (9) (A). För in de två ikarna i ursparingarna. Vrid sugs- langen (a) medurs när du har kommit till ändläget (B). Blåsa (bild J): Anslut sugslangen (a) till blåsfunktionens anslutning (13). Skjut in sugslangens (a) ände med de två ikarna i anslutningen med blåsfunktion (13). För in de två ikarna i ursparing- arna. I detta fall behöver du inte vrida slangen. www.scheppach.com / [e-mail] / [phone]

Montera förlängningsröret av metall (g), sugslangen (a) och munstyckena (e / f) (bild K)

• Förbind förlängningsröret av metall (g) med den böjda änden av sugslangen (a).

• Montera golv- (e) eller fogmunstycket (f) i den andra änden av förlängningsröret av metall (g).

• Skjut skjutreglaget framåt (A) för att ställa in längden på förlängningsröret av metall (g). (Bild L)

• Dra röret till motsvarande längd (B). Kontrollera att skjutreglaget hakar in. (Bild L)

m SE UPP! Montera klart hela maskinen innan den tas i drift! m VARNING! Stäng av produkten om det tränger ut vätska eller skum i utsugsluften under våtsugning. Till- / Frånkoppling / Automatik (bild M, N) ON / OFF-knappen (11) har tre lägen:

- Tryck på läge II på till-/frånknappen för att starta produkten. - Tryck på läge ”0” på till-/frånknappen (11) för att stänga av produkten.

3. Läge I: Automatik (Dammsugaren startas via ett elektriskt verktyg).

• Anslut nätkabeln på ditt elverktyg till det automatiska eluttaget (10) (bild N).

• Anslut sugslangen (a) till dammsugaruttaget (9) på ditt elverktyg. Kontrollera att anslut- ningen är säker och lufttät.

• Ställ knappen på sugsystemet på läge ”I” = Automatik. Torrsugning (bild G, H) Använd HEPA-ltret (d) till torrsugning. Dessutom kan lterpåsen av papper (c) användas. Det gör att HEPA-ltret (d) längre förblir fritt från damm och sugkapaciteten bibehålls längre. Dessutom underlättar det avfallshanteringen av dammet. Se till att ltret alltid är korrekt monterat. Våtsugning (bild F) Använd skumltret (b) för våtsugning. Kontrollera att skumltret (b) är korrekt monterat. När behållaren av rostfritt stål (8) är full stänger säkerhetsottörventilen (14) sugöppningen och produkten slutar sugförloppet. www.scheppach.com / [e-mail] / [phone]

m Observera! Produkten är inte avsedd för att suga upp brännbara vätskor. Använd bara den medlevere- rade skumltret (b) för våtsugning. Vattenavtappningsskruv (bild O) För att underlätta tömningen av behållaren av rostfritt stål (8) vid våtsugning är den försedd med en vattenavtappningsskruv (7). Öppna vattenavtappningsskruven (7) genom att vrida moturs och låt vätskan rinna ut.

m VARNING! Dra ut nätstickkontakten innan inställning, underhåll eller reparation utförs! Rengöring vi rekommenderar att du rengör produkten efter varje användning. Produkten får inte spo- las med eller rengöras under rinnande vatten. Detta kan orsaka elstötar och att produkten skadas. Töm behållaren av rostfritt stål (8) efter varje användning: När avtappningsskruven (7) öpp- nats kan den uppsugna vätskan tömmas ut. En del vätska blir kvar i behållaren av rostfritt stål (8). Den kvarvarande vätskan töms ut genom att du tar av maskinhuvudet (2) från be- hållaren av rostfritt stål (8) genom att öppna spärrhaken (4). Häll sedan ut den kvarvarande vätskan. Rengör behållaren med en något fuktad duk om den är smutsig.

• Byt lterpåsen av papper när den är full.

• Håll alltid produkten i rent skick. Använd inte rengöringsmedel eller lösningsmedel.

• Håll alltid ventilationsöppningarna rena och fria från smuts och damm.

• Produkten ska bara rengöras med en mjuk borste eller något fuktad duk.

• Tvätta skumltret (b) under rinnande vatten med lite såpa och låt det lufttorka.

11. Förvaring och transport

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 ˚C. Förvara elverktyget i originalförpackningen. Täck över elverktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid elverktyget.

• Linda anslutningssladden (3) runt kabelhållaren (12). (bild P)

• Hjulhållarplattans (6) ovansida har fyra fördjupningar där golvmunstycket (e), fogmun- stycket (f) och metallröret (g) kan förvaras. (bild Q)

• Övrigt tillbehör kan förvaras i behållaren av rostfritt stål (8). www.scheppach.com / [e-mail] / [phone]

Observera! Dra ut stickkontakten före alla underhållsarbeten. Anslutningar och reparationer Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalicerade elektriker. Uppge följande information om du har frågor:

• Märkskyltens uppgifter

• Motoruppgifter på märkskylten Serviceinformation Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial. Slitdelar*: Skumlter, lterpåse av papper, vecklter

• Ingår inte obligatoriskt i leveransen!

13. Avfallshantering och återvinning

Maskinen ligger i en förpackning för att förhindra transportskador. Denna förpack- ning är råmaterial och kan därför återanvändas eller tillföras råvarukretsloppet. Maskinen och dess tillbehör består av olika material, som t.ex. metall och plast. Bortska󰀨a defekta komponenter som farligt avfall. Fråga i fackhandeln eller hos lokala myndigheter! Släng inte uttjänta apparater tillsammans med hushållsavfall! Denna symbol anger att produkten inte får kastas tillsammans med hushållsavfall i en- lighet med direktivet om avfall som utgörs av eller innehåller elektriska eller elektronis- ka produkter (2012/19/EU) och nationell lagstiftning. Produkten ska lämnas in på en för ändamålet avsedd uppsamlingsplats. Detta kan t.ex. ske genom återlämning vid köp av en liknande produkt eller genom inlämning på ett auktoriserat insamlingsställe för återvinning av uttjänta elektriska och elektroniska produkter. Felaktig hantering av uttjänta maskiner kan på grund av de potentiellt farliga ämnena som ofta ingår i elektrisk och elektronisk ut- rustning ha en negativ inverkan på miljön och människors hälsa. Genom korrekt kassering av denna produkt kommer du att bidra till en e󰀨ektiv användning av naturresurser. www.scheppach.com / [e-mail] / [phone]

För information om kassering av uttjänt utrustning för återvinning, kontakta kommunen för att ta reda på var din närmsta återvinningscentral nns för deponering av elektrisk och elektronisk utrustning.

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjäl- pa problemet på detta sätt så kontaktar du din serviceverkstad. Störning Möjliga orsaker Åtgärd Motorn går inte Kontrollera att elkontakten sitter i. Sätt i kontakten. Kontrollera att uttaget har ström. Ring till en elektriker. Kontrollera att dammsugarens till-/ frånknapp är tillslagen. Starta produkten med till-/ frånknappen. Försämrad sugkapacitet Kontrollera om borsten är blockerad. Stäng av dammsugaren och åtgärda blockeringen. Kontrollera om dammpåsen är full. Ta ut och töm dammsugarpåsen. Kontrollera om ltret är fyllt med damm. Ta ut och töm ltret. www.scheppach.com / [e-mail] / [phone]
