NTS30 - Vysávač SCHEPPACH - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU NTS30 SCHEPPACH

Vysvetlenie symbolov na prístroji Použitie symbolov v tomto manuáli má upriamiť vašu pozornosť na možné riziká. Bez- pečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Varovanie - Prečítajte si návod na obsluhu, aby ste minimalizovali riziko poranenia m Pozor! V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opatrili touto značkou Výrobok zodpovedá platným európskym smerniciam. www.scheppach.com / [e-mail] / [phone]

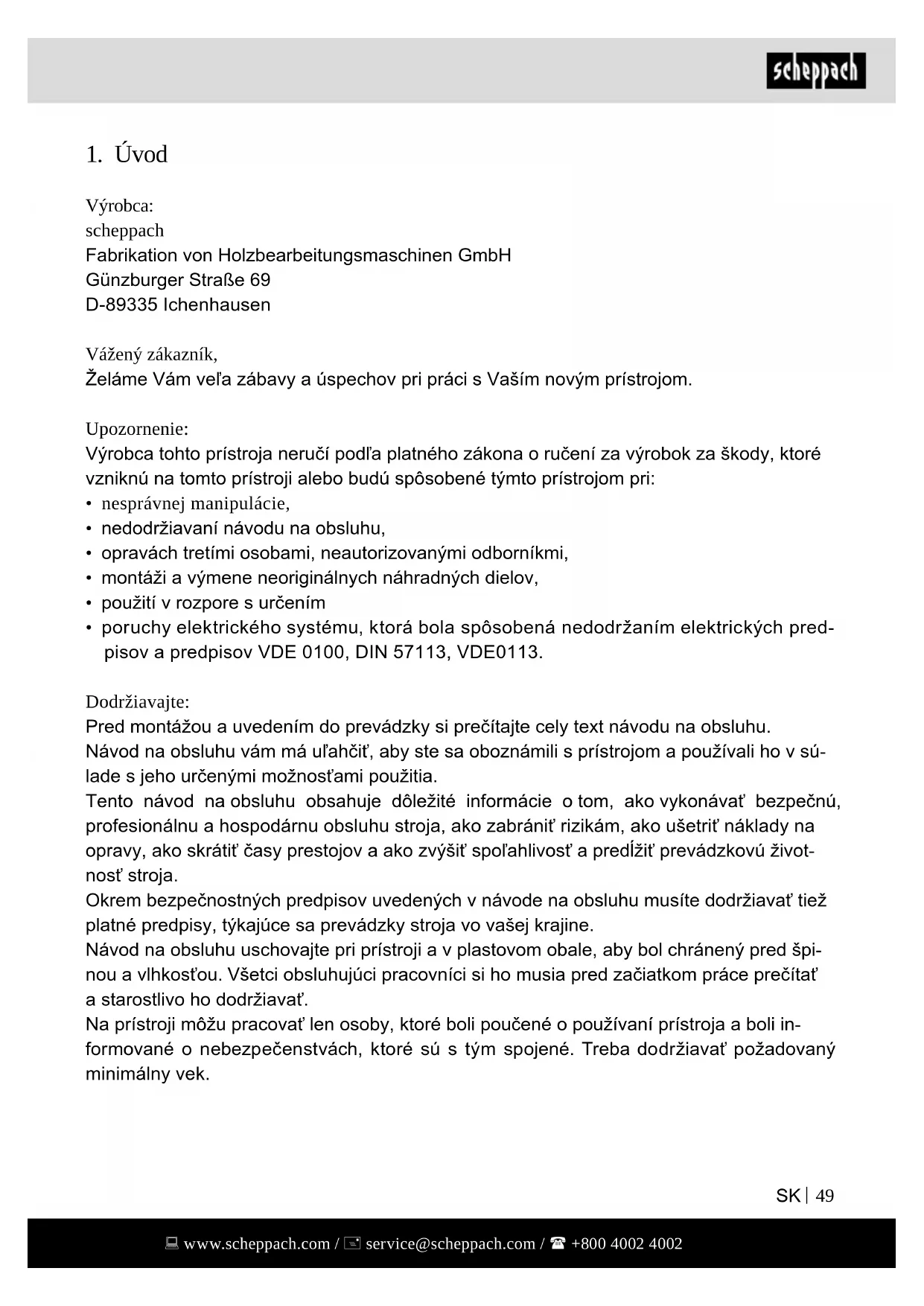

Výrobca: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• nesprávnej manipulácie,

• montáži a výmene neoriginálnych náhradných dielov,

• použití v rozpore s určením

• poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických pred- pisov a predpisov VDE 0100, DIN 57113, VDE0113. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa oboznámili s prístrojom a používali ho v sú- lade s jeho určenými možnosťami použitia. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetriť náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú život- nosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine. Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špi- nou a vlhkosťou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli in- formované o nebezpečenstvách, ktoré sú s tým spojené. Treba dodržiavať požadovaný minimálny vek. www.scheppach.com / [e-mail] / [phone]

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre pre- vádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

8. Nádoba z ušľachtilej ocele

9. Hadicová prípojka na odsávanie

13. Prípojka pre funkciu vyfukovania

14. Filtračný kôš s bezpečnostným plavákovým ventilom

a) Odsávacia hadica b) Filter na penu c) Papierové ltračné vrecko d) Filter HEPA (Voliteľné príslušenstvo, Č. výr. 7907702702) e) Podlahová hubica f) Štrbinová hubica g) Kovová predlžovacia rúra h) Návod na obsluhu www.scheppach.com / [e-mail] / [phone]

4. Použitie v súlade s určením

Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí používateľ/obsluha a nie výrobca. Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými nebezpečenstvami. Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom. Musia sa dodržiavať aj iné všeobecné pracovno-lekárske a bezpečnostno-technické pra- vidlá. Pri škodách vzniknutých v dôsledku zmien na stroji sa vylučuje záruka výrobcu. Stroj sa smie používať iba s originálnymi dielmi a originálnym príslušenstvom od výrobcu. Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch. Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerč- né, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

5. Všeobecné bezpečnostné upozornenia

m NEBEZPEČENSTVO! Zariadenie pripájajte iba na striedavý prúd. Napätie musí zodpovedať údajom na typovom štítku zariadenia.

• Nikdy sa nedotýkajte sieťovej zásuvky a vidlice vlhkými rukami.

• Sieťovú zástrčku neťahajte zo zásuvky za sieťový kábel.

• Pred každým použitím skontrolujte, či nie je poškodený prívodný kábel alebo sieťová vidlica. Poškodený prívodný kábel dajte bezodkladne vymeniť autorizovanej servisnej službe alebo kvalikovanému elektrotechnikovi.

• Na predchádzanie úrazom spôsobeným elektrickým prúdom odporúčame používať sie- ťové zásuvky s predradeným ochranným ističom proti zvodovým prúdom (menovitý spínací prúd max. 30 mA).

• Pred každým ošetrením a údržbou zariadenie vypnite a vytiahnite zástrčku.

• Opravy a práce na elektrických konštrukčných dielcoch môže vykonávať výhradne au- torizovaná servisná služba. www.scheppach.com / [e-mail] / [phone]

• Tento prístroj nie je určený nato, aby ho používali osoby s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo nedostatkom skúseností a/alebo nedostatočnými vedomosťami, môžu ho použiť iba v tom prípade, ak sú kvôli vlastnej bezpečnosti pod dozorom spoľahlivej osoby alebo od nej dostali pokyny, ako sa má prístroj používať a pochopili nebezpečenstvá vychádzajúce z prístroja.

• Deti môžu používať prístroj iba vtedy, ak sú staršie než 8 rokov a ak sú kvôli vlastnej bezpečnosti pod dozorom spoľahlivej osoby, alebo od nej dostali pokyny, ako sa má prístroj používať, a pochopili nebezpečenstvá vychádzajúce z prístroja.

• Deti sa nesmú hrať s prístrojom.

• Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrať.

• Deti nemôžu vykonávať čistenie a užívateľskú údržbu bez dohľadu dospelej osoby.

• Obalové fólie uchovávajte mimo dosahu detí. Vzniká nebezpečenstvo udusenia!

• Prístroj po každom použití a pred každým čistením alebo údržbou vypnite.

• Nebezpečie vzniku požiaru. Nevysávajte horiace alebo tlejúce predmety.

• Používanie v priestoroch so zvýšením nebezpečenstvom výbuchu je zakázané.

• Pri vytváraní peny alebo vytekaní kvapaliny zariadenie okamžite vypnite alebo vytiah- nite zástrčku elektrickej siete!

• Nepoužívajte žiadne abrazívne pôsobiace prípravky, prípravky na sklo ani univerzálne čističe! Spotrebič nikdy neponárajte do vody. Určité látky môžu v dôsledku rozvírenia nasávaného vzduchu vytvoriť výbušné pary alebo zmesi! Nikdy nevysávajte nasledovné látky:

• Výbušné alebo horľavé plyny, kvapaliny a prach (reaktívny prach)

• Organické rozpúšťadlá (napr. benzín, riedidlo na farbu, acetón, vykurovací olej). Tieto látky môžu dodatočne naleptať materiály použité vo vysávači. m VÝSTRAHA! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame oso- bám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj. www.scheppach.com / [e-mail] / [phone]

Sieťové napätie 220 - 240V~ 50/60 Hz Výkon 1300 W Maximálny výkon prístrojovej zásuvky 2000 W Celkový výkon 3300 W Nádržka na vodu Kapacita 30 L Odsávací výkon 20 kPa Druh krytia IP24 Trieda ochrany I Technické zmeny vyhradené!

Otvorte obal a opatrne vyberte prístroj. Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité). Skontrolujte, či je rozsah dodávky kompletný. Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade reklamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané. Obal podľa možnosti uschovajte až do uplynutia záručnej doby. Pred použitím sa oboznámte s prístrojom na základe návodu na obsluhu. Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu. Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby zariadenia. m POZOR! Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrať s plastový- mi vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadu- senia! www.scheppach.com / [e-mail] / [phone]

m POZOR! Pred použitím zaistite, aby bol prístroj správne a úplne namontovaný. Vybalením (obr. A, B, C)

• Odblokujte blokovací háčik (4) a odstráňte hlavu stroja (2). Príslušenstvo sa nachádza v nádobe s ušľachtilou oceľou (8). Iba kovová predlžovacia rúra (g) sa nachádza v balení mimo nádoby s ušľachtilou oceľou (8). Odstráňte celé príslušenstvo z nádoby z ušľach- tilej ocele (8). Montáž upnutí valčekov (5a) (obr. D)

• Nádobu z ušľachtilej ocele (8) postavte na hlavu (hlava stroja (2) sa musí odstrániť).

• Upnutia valčekov (5a) posuňte do určených vybraní na upínacej doske pre kolieska (6). Montáž valčekov (5) (obr. D)

• Štyri vodiace kladky (5) zatlačte do otvorov uchopení koliesok (5a). Montáž hlavy stroja (2) (obr. E)

• Hlavu stroja (2) nasaďte na nádobu z ušľachtilej ocele (8). Hlavu stroja (2) zaistite blo- kovacími háčikmi (4). Pri montáži hlavy stroja (2) dbajte na to, aby blokovacie háčiky (4) správne zaklapli. Montáž ltra na penu (b) (obr. F) Prístroj nikdy nepoužívajte bez ltra! Vždy zabezpečte, aby boli ltre správne namontované.

• Montáž ltra na penu (b): Na mokré vysávanie posuňte dodaný lter na penu (b) nad ltračný kôš s bezpečnostným plavákovým ventilom (14). Montáž ltra HEPA (d) (obr. G) Na suché vysávanie posuňte lter HEPA (d) na ltračný kôš s bezpečnostným plavákovým ventilom (14). Zaistite lter otáčaním ochrannej čiapočky v smere hodinových ručičiek. Montáž papierového ltračného vrecka (c) (obr. H) Na vysávanie jemnej, suchej nečistoty sa odporúča, použiť dodatočne papierové ltračné vrecko (c).

• Papierové ltračné vrecko (c) posuňte nad odsávací otvor v nádobe z ušľachtilej ocele (8). Papierové ltračné vrecko (c) je vhodné iba na suché vysávanie. Papierové ltračné vrecko (c) uľahčuje odstráňovanie vysávaného prachu. www.scheppach.com / [e-mail] / [phone]

Montáž odsávacej hadice (a) (obr. I) Odsávaciu hadicu (a) napojte na príslušnú prípojku, v závislosti od požadovaného použitia na mokro-suchý vysávač. Vysávanie prachu (obr. I) : Odsávaciu hadicu (a) napojte na hadicovú prípojku na odsávanie (9). Na to posuňte koniec odsávacej hadice (a) s obomi vsuvkami do prípojky na odsávanie (9) (A). Obe vsuvky vložte do priehlbín. V koncovej polohe otočte odsávaciu hadicu (a) v smere hodinových ručičiek (B). Vyfukovani (obr. J) : Odsávaciu hadicu (a) napojte na prípojku s funkciou vyfukovania (13). Posuňte koniec od- sávacej hadice (a) s obomi vsuvkami do prípojky s funkciou vyfukovania (13). Obe vsuvky vložte do priehlbín. Zatočenie tu nie je potrebné Montáž kovovej predlžovacej rúry (g), odsávacej hadice (a) a hubíc (e / f) (obr. K)

• Spojte kovovú predlžovaciu rúru (g) so zakriveným koncom odsávacej hadice (a).

• Podlahovú hubicu (e) alebo štrbinovú hubicu (f) namontujte na druhý koniec kovovej pre- dlžovacej rúry (g).

• Pre nastavenie individuálnej dĺžky kovovej predlžovacej rúry (g) posuňte posúvač sme- rom vpred (A). (obr. L)

• Rúru potiahnite na príslušnú dĺžku (B). Zabezpečte, aby posuvný regulátor zaklapol. (obr.

9. Uvedenie do prevádzky

m POZOR! Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte! m VÝSTRAHA! Prístroj vypnite, ak pri mokrom vysávaní s odpadovým vzduchom vyteká kvapalina alebo pena. Zapnutie/vypnutie/automatika (obr. M, N) Spínač ON/OFF (11) má tri nastavenia:

3. Poloha spínača I: Automatická prevádzka (vysávač sa zapne prostredníctvom elektric-

• Zapojte sieťový kábel vášho elektrického prístroja do automatickej zásuvky (10) (obr. N).

• Odsávaciu hadicu (a) napojte na prípojku odsávania (9) prachu vášho elektrického prí- stroja. Skontrolujte, aby bolo spojenie bezpečné a vzduchotesné.

• Spínač na systéme odsávania prepnite na polohu „I“ = automatická prevádzka. Suché odsávanie (obr. G, H) Na suché odsávanie použite lter HEPA (d). Dodatočne sa môže použiť papierové ltračné vrecko (c). Tým zostane lter HEPA (d) dlhšie bez prachu a sací výkon sa udrží dlhšie. Okrem toho sa uľahčí likvidácia prachu. Vždy zabezpečte, aby boli ltre správne namontované. Mokré vysávanie (obr. F) Na mokré vysávanie použite lter na penu (b). Zabezpečte, aby bol lter na penu (b) správ- ne namontovaný. Ak je nádoba z ušľachtilej ocele (8) plná, uzatvorí bezpečnostný plavákový ventil (14) odsá- vací otvor a vysávanie sa preruší. m Pozor! Prístroj nie je vhodný na vysávanie horľavých kvapalín. Na mokré vysávanie používajte iba dodaný lter na penu (b). Vypúšťacia skrutka pre vodu (obr. O) Na jednoduchšie vyprázdnenie nádoby z ušľachtilej ocele (8) pri mokrom vysávaní je tento vybavený vypúšťacou skrutkou pre vodu (7). Vypúšťaciu skrutku pre vodu (7) otvorte oto- čením doľava a vypustite kvapalinu.

m VÝSTRAHA! Pred každým nastavením, údržbou alebo opravou vytiahnite sieťovú zástrčku! Čistenie Prístroj sa odporúča vyčistiť po každom použití. Prístroj nezmývajte vodou alebo nečistite pod tečúcou vodou. To by mohlo viesť k úderom elektrickým prúdom a to by mohlo poškodiť prístroj. Nádobu z ušľachtilej ocele (8) čistite po každej prevádzke: Po otvorení závitového uzáveru na vypustenie kvapaliny (7) sa môže zachytená kvapalina vypustiť. V nádobe z ušľachtilej ocele (8) zostane zvyšok kvapaliny. www.scheppach.com / [e-mail] / [phone]

• Prístroj udržiavajte vždy čistý. Nepoužívajte žiadne čistiace prostriedky alebo rozpúš- ťadlá.

• Vetracie štrbiny udržiavajte vždy čisté a bez nečistôt a prachu.

• Prístroj čistite iba mäkkou kefkou alebo mierne navlhčenou handrou.

• Filter na penu (b) vyčistite trochou mazľavého mydla pod tečúcou vodou a nechajte ho vysušiť na vzduchu.

11. Skladovanie a preprava

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamŕzajúcom mieste ne- prístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 ˚C. Elektrický prístroj skladujte v originálnom obale. Elektrický prístroj zakryte, aby ste ho chránili pred prachom alebo vlhkosťou. Návod na obsluhu skladujte pri elektrickom prístroji.

• Prípojné vedenie naviňte (3) okolo horného držiaka kábla (12). (obr. P)

• Na hornej strane upínacia doska pre kolieska (6) sa nachádzajú štyri priehlbiny, do kto- rých sa môžu z dôvodu uskladnenia umiestniť podlahová hubica (e) a štrbinová hubica (f) a kovová predlžovacia rúra (g). (obr. Q)

• Zvyšné príslušenstvo môžete skladovať v nádobe z ušľachtilej ocele (8).

Pozor! Pred všetkými údržbovými prácami vytiahnite sieťovú zástrčku. Prípojky a opravy Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár. V prípade otázok uveďte, prosím, nasledujúce údaje:

Servisné informácie Je potrebné dbať na to, že pri tomto produkte podliehajú nasledujúce diely použitiu pri- meranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebeniu*: Filter na penu, Papierové ltračné vrecko, Skladaný lter

• nie je bezpodmienečne obsiahnuté v objeme dodávky!

13. Likvidácia a recyklácia

Prístroj sa nachádza v obale, aby sa zabránilo prípadným škodám pri preprave. Tento obal je surovina, je teda opätovne použiteľný alebo možno vykonať jeho re- cykláciu. Prístroj a jeho príslušenstvo pozostávajú z rôznych materiálov, ako napr. kov a plasty. Chybné súčiastky zlikvidujte so špeciálnym odpadom. Informácie si zistite v špecializovanom obchode alebo od správy obce! Staré zariadenia nevyhadzujte do domového odpadu! Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovať podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovať s domovým odpadom. Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu z elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektro- nických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidá- ciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Infor- mácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpad- kov. www.scheppach.com / [e-mail] / [phone]

14. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovať a od- strániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Motor nebeží Skontrolujte, či je sieťová zástrčka zasunutá. Znovu zasuňte sieťovú zástrčku do zásuvky. Skontrolujte, či je v zásuvke prúd. Zavolajte elektrikára. Skontrolujte, či je zapnutý zapí- nač/vypínač vysávača. Zapnite zapínač/vypínač. Znížený sací výkon Kefa je blokovaná. Pre odstránenie blokovania vypni- te vysávač. Vrecko na prach je plné prachu. Demontujte a vyprázdnite vrecko na prach. Filter je plný prachu. Demontujte a vyprázdnite lter. www.scheppach.com / [e-mail] / [phone]

• Nesprávná manipulace.
