BRUKSANVISNING LM2024ESP EGO

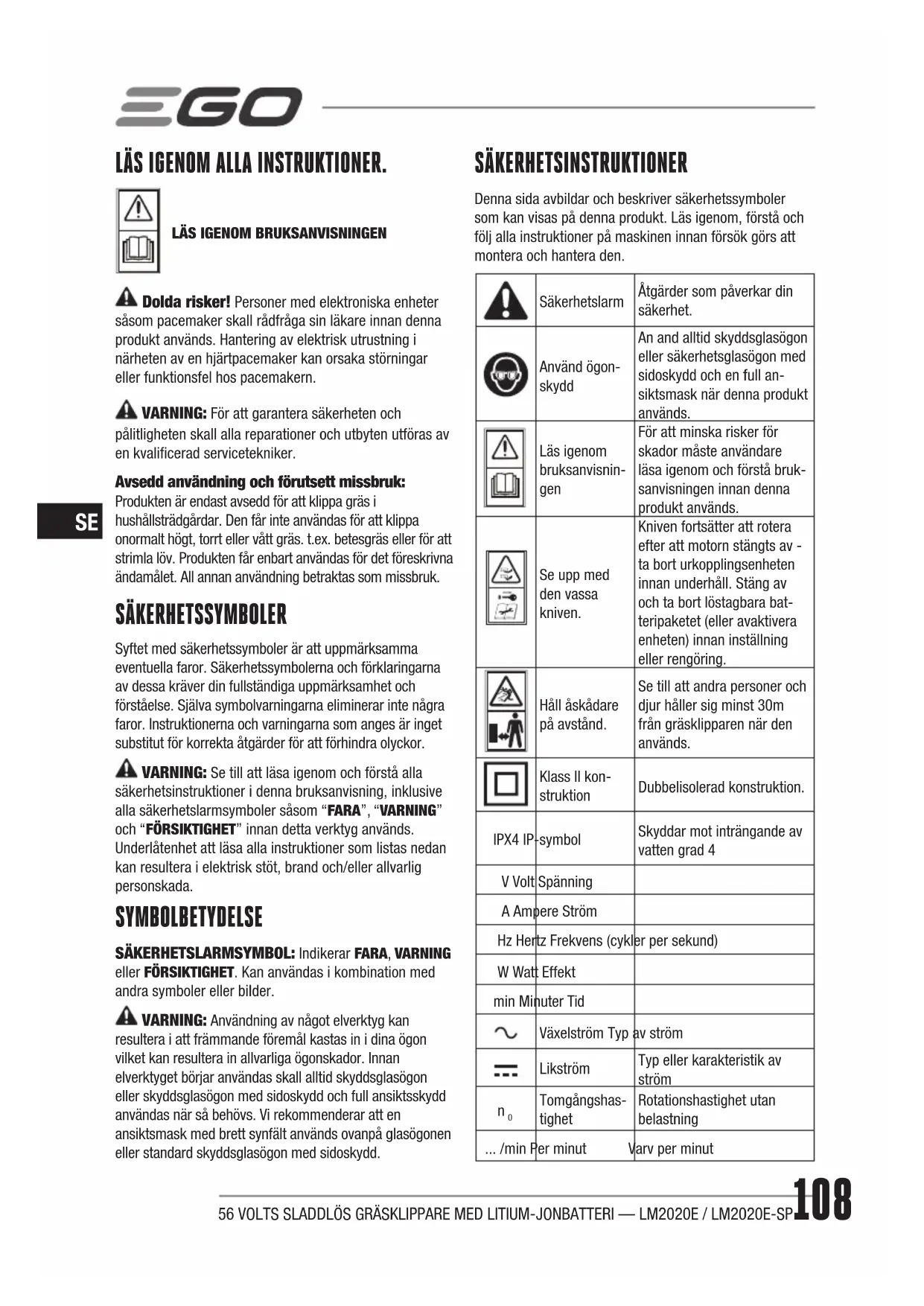

LÄS IGENOM ALLA INSTRUKTIONER. LÄS IGENOM BRUKSANVISNINGEN Dolda risker! Personer med elektroniska enheter såsom pacemaker skall rådfråga sin läkare innan denna produkt används. Hantering av elektrisk utrustning i närheten av en hjärtpacemaker kan orsaka störningar eller funktionsfel hos pacemakern. VARNING: För att garantera säkerheten och pålitligheten skall alla reparationer och utbyten utföras av en kvalicerad servicetekniker. Avsedd användning och förutsett missbruk: Produkten är endast avsedd för att klippa gräs i hushållsträdgårdar. Den får inte användas för att klippa onormalt högt, torrt eller vått gräs. t.ex. betesgräs eller för att strimla löv. Produkten får enbart användas för det föreskrivna ändamålet. All annan användning betraktas som missbruk. SÄKERHETSSYMBOLER Syftet med säkerhetssymboler är att uppmärksamma eventuella faror. Säkerhetssymbolerna och förklaringarna av dessa kräver din fullständiga uppmärksamhet och förståelse. Själva symbolvarningarna eliminerar inte några faror. Instruktionerna och varningarna som anges är inget substitut för korrekta åtgärder för att förhindra olyckor. VARNING: Se till att läsa igenom och förstå alla säkerhetsinstruktioner i denna bruksanvisning, inklusive alla säkerhetslarmsymboler såsom “FARA”, “VARNING” och “FÖRSIKTIGHET” innan detta verktyg används. Underlåtenhet att läsa alla instruktioner som listas nedan kan resultera i elektrisk stöt, brand och/eller allvarlig personskada. SYMBOLBETYDELSE SÄKERHETSLARMSYMBOL: Indikerar FARA, VARNING eller FÖRSIKTIGHET. Kan användas i kombination med andra symboler eller bilder. VARNING: Användning av något elverktyg kan resultera i att främmande föremål kastas in i dina ögon vilket kan resultera in allvarliga ögonskador. Innan elverktyget börjar användas skall alltid skyddsglasögon eller skyddsglasögon med sidoskydd och full ansiktsskydd användas när så behövs. Vi rekommenderar att en ansiktsmask med brett synfält används ovanpå glasögonen eller standard skyddsglasögon med sidoskydd. SÄKERHETSINSTRUKTIONER Denna sida avbildar och beskriver säkerhetssymboler som kan visas på denna produkt. Läs igenom, förstå och följ alla instruktioner på maskinen innan försök görs att montera och hantera den.SäkerhetslarmÅtgärder som påverkar din säkerhet.Använd ögon-skyddAn and alltid skyddsglasögon eller säkerhetsglasögon med sidoskydd och en full an-siktsmask när denna produkt används.Läs igenom bruksanvisnin- gen För att minska risker för skador måste användare läsa igenom och förstå bruk-sanvisningen innan denna produkt används.Se upp med den vassa kniven.Kniven fortsätter att rotera efter att motorn stängts av - ta bort urkopplingsenheten innan underhåll. Stäng av och ta bort löstagbara bat-teripaketet (eller avaktivera enheten) innan inställning eller rengöring.Håll åskådare på avstånd.Se till att andra personer och djur håller sig minst 30m från gräsklipparen när den används.Klass II kon-struktionDubbelisolerad konstruktion.IPX4 IP-symbolSkyddar mot inträngande av vatten grad 4V Volt SpänningA Ampere StrömHz Hertz Frekvens (cykler per sekund)W Watt Effektmin Minuter TidVäxelström Typ av strömLikströmTyp eller karakteristik av ström

GRÄSKLIPPARE FARA: Denna maskin har byggts för att arbeta i enlighet med reglerna för säker drift som inkluderas i denna manual. Såsom med alla typer av elutrustning kan oförsiktighet eller fel hos operatören resultera i allvarliga skador. Denna maskin kan skadad händer och fötter och kasta iväg föremål. Underlåtenhet att följa dessa säkerhetsinstruktioner kan resultera i allvarlig skada eller dödsfall. VARNING: När sladdlösa gräsklipparen används skall grundläggande säkerhetsföreskrifter alltid följas för att minska risken för brand, elektriska faror och skador på personer.VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING. SPARA FÖR FRAMTID REFERENS. SÄKERHETSREGLER FÖR SLADDLÖS GRÄSKLIPPARE:FÖRSIKTIGHET-VIDRÖR INTE ROTERANDE KNIV! UTBILDNING ◾ Läs igenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt. ◾ Låt aldrig barn eller personer som är obekant med dessa instruktioner använda apparaten. Lokala bestämmelser kan sätta gränser i fråga om användarens ålder. ◾ Klipp aldrig medan personer, särskilt barn eller djur nns i närheten. ◾ Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom. FÖRBEREDELSE ◾ Vid klippning använd alltid skyddsskor och långbyxor. ◾ Använd inte denna apparat när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som har hängande remmar eller band. ◾ Undersök grundligt området där apparaten ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål. ◾ Före användning kontrollera alltid visuellt så att kniv, knivbultar och klippmontage inte är slitna eller skadade. Byt ut slitna eller skadade knivar och bultar i set för att bibehålla balansen. Byt skadade eller oläsliga etiketter. DRIFT ◾ Arbeta endast i dagsljus eller i bra articiellt ljus. ◾ Undvik att använda apparaten i vått gräs då det är möjligt. ◾ Se alltid till att du är stadig på foten i slänter. ◾ Gå , spring aldrig. ◾ För hjulförsedda rotationsgräsklippare, rör dig alltid längs med lutningar aldrig uppåt och nedåt. ◾ Var extra försiktig när du byter riktning i sluttningar. ◾ Kör inte i mycket branta slänter. ◾ Var extra försiktig när du backar eller drar apparaten mot dig. ◾ Stoppa kniven om apparaten ska lutas för transport när andra ytor än gräs korsas och när apparaten transporteras från ett område till ett annat som ska klippas. ◾ Använd aldrig apparaten med defekta skydd och skärmar eller utan säkerhetsenheter, exempelvis strålningsskydd och eller/gräsuppsamlare på plats. ◾ Starta motorn enligt instruktionerna och med fötterna borta från kniven. ◾ Luta inte apparaten när motorn startas förutom om apparaten måste lutas för start. I detta fall luta inte mer än nödvändigt och lyft endast den del som är längst bort från användaren. Se alltid till att båda händerna är i operativt läge innan apparaten sätts ned på marken. ◾ Starta inte maskinen om du står framför utkastaröppningen. ◾ Placera inga händer eller fötter i närheten av roterande delar. För rotationsklippare håll utkastaröppningen ren hela tiden. ◾ Lyft aldrig upp eller bär apparaten när motorn körs. ◾ Stäng av och ta bort det löstagbara batteripaketet (eller avaktivera enheten) och se till att alla rörliga delar har stannat helt innan inställning eller rengöring görs: ◾ När du lämnar maskinen; ◾ Innan rengöring av en blockering eller rensdar utkastaren; ◾ Före kontroller, rensning eller arbete på apparaten; ◾ Efter att du kört på ett främmande föremål. Kontrollera om apparaten har skador och reparera om så behövs. ◾ Om apparaten börjar vibrera onormalt (kontrollera omedelbart): ◾ Inspektera om det nns skador; ◾ Byt ut eller reparera skadade delar; ◾ Kontrollera om det nns lösa delar och dra åt dessa;56 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP110

◾ Var försiktig vid justeringar av maskinen för att förhindra att ngrar fastnar mellan rörliga knivar och fasta delar på apparaten. ◾ Se till att alla skruvar, muttrar och bultar är åtdragna för att säkra att apparaten är säker att arbeta med. ◾ Kontrollera gräsuppsamlaren regelbundet för slitage eller förslitning. ◾ Byt ut slitna eller skadade delar av säkerhetsskäl. ◾ Rengöring och underhåll för inte utföras av barn utan översyn. ◾ Vid service på kniven var medveten om att, även om strömkällan är urkopplad kan kniven fortfarande vara i rörelse. ◾ För rotationsgräsklippare, se till att byta ut skärkniven mot korrekt sort.

Tragiska olyckor kan ske om operatören inte är uppmärk- sam om barn nns i närheten. Barn är ofta attraherade av gräsklipparen och gräsklippningen. De förstår inte faran. Anta aldrig att barn kommer att vara kvar där du senast såg dem. ◾ Håll barnen utanför klippområdet och under uppsikt av annan vuxen är operatören. ◾ Var uppmärksam och stäng av gräsklipparen om en barn kommer in i området. ◾ Var extremt försiktig när du närmar dig hörn, dörröppningar, buskage, träd eller andra föremål som kan hindra att du ser ett barn som kan springa in i gräsklipparen. ◾ Barn bör övervakas så att de inte leker med gräsklipparen. ◾ Stäng alltid av gräsklipparen när batteripaketet tas bort från verktyget. Stoppa kniven om apparaten ska lutas för transport när andra ytor än gräs korsas och när apparaten transporteras från ett område till ett annat som ska klippas. DRIFT ALLMÄN DRIFT: ◾ Läs igenom denna bruksanvisning noga i dess helhet innan du försöker att montera maskinen..Läs igenom, förstå och följ alla instruktioner på maskinen och i manualerna innan den används. Bekanta dig ordentligt med kontrollerna och korrekt användning av denna maskin innan den används. Spara manualen på en säker plats för framtida och återkommande referens och för att beställa reservdelar. ◾ Använd rätt apparat - Använd inte gräsklipparen för andra jobb än vad den är avsedd för. ◾ Sträck dig inte - Ha ordentligt fotfäste och balans hela tiden. ◾ Föremål som träffas av gräsklipparens kniv kan orsaka allvarliga skador på personer. Gräsklipparen skall alltid undersökas noga och alla föremål skall rensas bort före varje klippning. ◾ Innan och under klippning bakåt, titta bakåt och nedåt efter små barn eller andra personer. ◾ Denna maskin är ingen leksak. Var därför extremt försiktig hela tiden. Din enhet har designats för att utföra ett jobb: klippa gräs. Använd inte den för andra syften. ◾ Tvinga inte gräsklipparen - den kommer att göra jobbet bättre och säkrare i den hastighet som den skapats för. ◾ Före användning kontrollera alltid visuellt så att kniv, knivbultar och klippmontage inte är slitna eller skadade. Byt slitna eller skadade knivar och bultar och alla andra komponenter samtidigt för att undvika obalans. Byt skadade eller oläsliga etiketter. ◾ Var extra försiktig när du backar eller drar apparaten mot dig. ◾ Inspektera noga det område där utrustningen skall användas. Ta bort alla stenar, pinnar, ledningar, leksaker och andra främmande föremål som du kan snubbla över eller lyftas upp och kastas iväg av kniven. ◾ Föremål som kastas iväg kan orsaka allvarliga personskador. Planera hur du skall klippa för att undvika att material kastas mot vägar, trottoarer, åskådare och liknande. Undvik också att material kastas mot väggar eller mot hinder vilka kan göra att material studsar tillbaka mot operatören. ◾ För att hjälpa till att undvika kontakt eller att skadas av föremål som kastas iväg, var kvar i operatörszonen bakom handtagen och håll barn, åskådare, medhjälpare och husdjur minst 30m från gräsklipparen är den används. Stanna maskinen om någon kommer in i området. ◾ Använd alltid säkerhetsglasögon eller skyddsglasögon under arbetet och när justeringar eller reparationer utförs för att skydda ögonen. Föremål som kastas iväg kan studsa om orsaka allvarliga skador på ögonen. Använd också skyddsmaskmask eller dammlterskydd om arbetet är dammigt. ◾ Klä dig korrekt - Bär inte löst sittande kläder eller smycken. De kan fastna i rörliga delar. Användning av gummihandskar och skor rekommenderas vid arbete utomhus. Använd stadiga arbetssko0r med grov sula och åtsittande byxor och tröjor. Tröjor och byxor som täcker armar och ben och skor med stålhätta rekommenderas. Använd aldrig maskinen barfota, i sandaler, hala eller lätta skor (t.ex. canvas).56 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP

◾ Placera inte händer eller fötter i närheten av roterande delar eller under klippdäcket.. Kontakt med bladet kan skada händer eller fötter. ◾ Ett saknat eller skadat lock till utkastaren kan leda till bladkontakt eller skador från kastade föremål. ◾ Många skador sker om gräsklipparen dras över foten vid fall som orsakas av att personen halkar eller snubblar. Håll inte i gräsklipparen och du ramlar, släpp handtaget omedelbart. ◾ Dra aldrig gräsklipparen bakåt medan du går. Om du måste backa gräsklipparen bort från en vägg eller ett hinder, titta förs ned och bakåt för att undvika att snubbla och följ sedan dessa steg: ◾ Kliv bakåt från gräsklipparen tills armarna är helt utsträckta. ◾ Se till att du har god balans och bra fotfäste. ◾ Dra gräsklipparen bakåt sakta, inte mer än halvvägs mot dig. ◾ Upprepa dessa steg ovan om så behövs. ◾ Använd inte gräsklipparen om du är påverkad av alkohol eller droger. ◾ Använd aldrig apparaten med defekta skydd och skärmar eller utan säkerhetsenheter, exempelvis strålningsskydd och eller/gräsuppsamlare på plats. ◾ Var uppmärksam - Titta på det du gör. Använd sunt förnuft. Använd inte gräsklipparen när du är trött. ◾ Motorns/knivens kontrollhandtag är en säkerhetsenhet. Försök aldrig att kringgå dess funktion. Om så görs blir säkerhetsenheten inaktiv och kan resultera i personskador vid kontakt med de roterande bladen. Motorns/knivens kontrollhandtag måste fungera enkelt i båda riktingarna och automatiskt återgå till den avaktiverade positionen när det släpps. ◾ Undvik farliga miljöer - använd inte gräsklipparen på fuktiga eller våta platser. ◾ Använd den inte i regn. ◾ Var alltid stadig på foten. Att halka eller falla kan orsaka allvarliga personskador. Om du känner att du tappar fotfästet, släpp motorns/knivens kontrollhandtag omedelbart och kniven kommer att stanna inom tre sekunder. ◾ Stoppa kniven när du korsar grusvägar, trottoarer eller vägar. ◾ Om utrustningen börjar vibrera onormalt, stoppa motorn och kontrollera omedelbart orsaken. Vibrationer är en varning för problem. ◾ Inspektera om det nns skador; ◾ Byt ut eller reparera utbytbara skadade delar; ◾ Kontrollera om det nns lösa delar och dra åt dessa; ◾ Använd inte gräsklipparen utan korrekt frihängande skydd, utkastartäckning, gräsbehållare, mullinsats, sidoutkastarrör, motorns/bladets kontrollhandtag eller andra säkerhetsskydd på plats och fungerande. Använd aldrig gräsklipparen med skadade säkerhetsenheter. Om inte detta görs nns det risk för allvarliga personskador. ◾ Om situationer uppstår som inte tas upp i denna manual, var försiktig och använd sunt förnuft. Kontakta EGO kundtjänst för hjälp. ◾ Använd endast med de batteripaket och laddare som listas nedan: BATTERIPAKET LADDARE BA1120E, BA2240E, BA2800, BA3360, BA4200 CH5500E, CH2100E ◾ Batteripaketet måste tas ur apparaten innan den skrotas. ◾ Batteriet ska kasseras säkert. ARBETE I EN SLUTTNING: Sluttningar är en stor faktor för halka-och-falla olyckor vilket kan resultera i allvarlig skada. Se alltid till att du är stadig på foten i slänter. Arbete i sluttningar kräver extra försiktighet. Om du känner dig osäker i en sluttning, klipp den inte. Gör följande: ◾ Klipp längs med sluttningar aldrig uppåt och nedåt. Var extra försiktig när du byter riktning i sluttningar. ◾ Se upp för hål, stenar, dolda föremål eller gupp som kan göra att du halkar eller snubblar. Högt gräs kan dölja hinder. Gör inte följande: ◾ Klipp inte nära branta sluttningar, diken eller jordvallar, du kan förlora fotfästet eller balansen. ◾ Klipp inte sluttningar med större lutning än 15 grader. ◾ Klipp inte i vått gräs. Instabilt fotfäste kan göra att du halkar. Service VARNING: Gräsbehållarkomponenter, utkastartäckning, sidoutkastarrör, mullinsats och frihängande skydd slits vilket kan exponera rörliga delar eller att föremål kastas ut och utgöra en risk för skador. Av säkerhetsskäl kontrollera regelbundet alla komponenter och byt skadade komponenter omedelbart med identiska delar som listas i denna manual. Kontakta EGO kundtjänst eller ditt närmaste EGO servicecenter och reparationer och byte av delar skall utföras av en kvalicerad servicetekniker! ◾ Om gräsklipparen inbyggda överbelastningskydd ofta utlöses, kontakta EGO kundtjänst eller ditt närmaste EGO servicecenter.56 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP112

◾ Spola inte gräsklipparen med vatten, undvik att få vatten i motorn och i elektriska anslutningar. ◾ Ta bort nyckeln och förvara gräsklipparen inomhus när den inte används. Låt motorn svalna innan förvaring i något slutet utrymme. Gräsklipparen skall förvaras på en torr, hög plats eller i ett låst utrymme utom räckhåll för barn. ◾ Vid service, använd endast identiska reservdelar som listas i denna manual. Användning av delat som inte uppfyller originaldelarnas specikationer kan leda till felaktig prestanda och riskera säkerheten. ◾ Ta bort eller koppla ifrån batteripaketet före service, rengöring eller borttagning av material från gräsklipparen. ◾ Följ instruktionerna för byte av tillbehör. ◾ Se till att handtagen är torra, rena och fria från olja och fett. ◾ För att minska brandrisken, håll motorhöljet fritt från gräs, löv och skräp som samlas. ◾ Kontrollera kniven och motorns monteringsbultar regelbundet för korrekt åtdragning. Inspektera också kniven visuellt om det har några skador (t.ex. är böjt, sprucket eller slitet). Byt endast kniven mot en identisk utbyteskniv som listas i denna manual. ◾ Sköt om din gräsklippare - håll gräsklipparens kniv vass och ren för bästa och säkraste prestandan. Klipparknivar är vassa och kan skära. Linda in kniven eller använd handskar och var extra försiktig när det får service. ◾ Ta aldrig bort eller förändra säkerhetsenheter. Kontrollera regelbundet att de fungerar korrekt. Gör inget för att störa den avsedda funktionen på en säkerhetsenhet för att minska skyddet som avser en säkerhetsenhet. ◾ Stoppa alltid motorn innan några justeringar görs på ett hjul eller klipphöjden justeras. ◾ Om den slår emot ett främmande föremål, stoppa motorn, ta bort nyckeln och inspektera noga gräsklipparen för att se om den skadats. Reparera skadan innan gräsklipparen används igen. ◾ Behåll eller ersätt säkerhets- och instruktionsetiketter när så behövs. Kontakta EGO kundtjänst eller ditt närmaste EGO servicecenter och reparationer och byte av delar skall utföras av en kvalicerad servicetekniker! ◾ SPARA DESSA INSTRUKTIONER. Läs igenom dem regelbundet och använd dem för att instruera andra som kan komma att använda detta verktyg. Om du lånar ut detta verktyg till någon annan låna då också ut dessa instruktioner för att förhindra missbruk av produkten och eventuella skador.BATTERI ANVÄNDNING OCH SKÖTSEL ◾ För att spara på naturresurser, återvinn eller kassera batterier på korrekt sätt. Denna produkt innehåller ett litium-jon batterier. Lokala eller nationella lagar förbjuder kassering av litium-jon batterier i vanliga soporna. Rådfråga din lokala myndighet för sophantering om tillgänglig information och återvinning och/eller kasseringsalternativ. ◾ Vid borttagning av batteripaketet för kassering eller återvinning, täck över batteripaketets terminalen med kraftig självhäftande tejp. Försök inte att förstöra eller demontera batteripaketet eller att ta bort någon av dess komponenter. Litium-jonbatterier måste återvinnas eller kasseras korrekt. Vidrör heller aldrig terminalerna med metallföremål och/eller kroppsdelar då det kan resultera i kortslutning. Förvara utom räckhåll för barn. Om inte dessa varningar följs kan det leda till brand och/eller allvarlig skada. ◾ UNDER OLÄMPLIGA FÖRHÅLLANDEN KAN VÄTSKA SPRUTA UT FRÅN BATTERIET. UNDVIK KONTAKT. VID OAVSIKTLIG KONTAKT, SPOLA MED VATTEN. OM VÄTSKAN KOMMER I KONTAKT MED ÖGONEN, SÖK OCKSÅ LÄKARHJÄLP. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador. SPECIFIKATIONER Modellnr LM2020E LM2020E-SP Självgående system Nej JaSpänning56 V 56 V Tomgångshastighet 3150 /min 3150 /minKlipphöjd 25-95 mm 25-95 mmKlipphöjdslägen 6 6Däckstorlek 51 cm 51 cmKlippbredd 50 cm 50 cmVolym gräsbehållare 60 L 60 LGräsklipparvikt (utan batteripaket, mullinsats)24,4 kg 27,2 kgKnivmodell AB2001 AB2001Uppmätt ljudtrycksnivå L

91,5 dB(A)K=1,80 dB(A)91,0 dB(A)K=1,89 dB(A)Ljudtrycksnivå vid operatörens öra L

K=1,5 m/s Vänster handtag≤2,5 m/s ≤2,5 m/s Höger handtag≤2,5 m/s ≤2,5 m/s Knivbroms Ja Ja ◾ Det deklarerade totala vibrationsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. ◾ Det deklarerade totala vibrationsvärdet kan också användas i en preliminär utvärdering av exponeringen. NOTERA: Vidrationsutstrålningen under verklig användning av elverktyg kan skilja sig från det deklarerade värdet i vilken verktyget används. För att skydda operatören skall användaren använda skyddshandskar och hörselskydd under faktiska användningsförhållandet. PACKNINGSLISTA ARTIKELNAMN MÄNGDGräsklippare 1Gräsbehållare 1Gräsbehållarram 1Mullinsats 1Sidoutkastarrör 1Säkerhetsnyckel 2Bruksanvisning 1 BESKRIVNING LÄR KÄNNA DIN GRÄSKLIPPARE (Fig. A & B & C & D & E) 1 Bågomkopplare (omkopplarspak)2 Handtag3 Säkerhetsknapp4 Självdrivande systemets avtryckare5 Låsklämma handtag6 Gräsbehållare7 Justerspak klipphöjd8 Bakhjul9 Sidoutkastarlucka10 Gräsklippardäck11 LED-strålkastare12 Däckskydd13 Framhjul14 Batteripaketlock15 Bakre handtag16 Snabbjusteringsspak17 Bakre utkastarlucka18 Sidoskena19 Självdrivande systemets hastighetskontrollspak20 Frihängande skydd21 Omkopplarknapp för LED-strålkastare22 Strömindikator23 Frigöringsknapp för batteriet24 Säkerhetsnyckelhål25 Mullinsats26 Sidoutkastarrör DRIFT

MONTERING AV GRÄSBEHÅLLARE

1) Låt gräsbehållaren glida upp på ramen (Fig. F).2) Fäst toppclipsen på ramen (Fig. G), fäst sedan det två sidoclipsen. Fäst det undre clipset sist.3) Den kompletta monterade gräsbehållaren visas i Fig.

VARNING: Försök inte att starta gräsklipparen innan handtaget låsts i en av de tre förinställda driftpositionerna (ÖVRE DRIFTPOSITION, MELLERSTA DRIFTPOSITIONEN eller NEDRE DRIFTPOSITION).Din gräsklippare levereras med handtaget i hopfällt, LÅST FÖRVARINGSPOSITION (Fig. I).1) Tryck på och håll kvar snabbinställningsspaken för att lossa handtaget från LÅST LAGRINGSPOSITION.2) Lyft upp handtaget från dess hopvikta position, släpp sedan spaken. Luta försiktigt handtaget uppåt tills du hör och känner att låspinnen aktiveras i en av positionerna såsom visas i Fig. J. Fig. J delarnas beskrivning se nedan:J-1 Låst förvaringspositionJ-2 För montering/borttagning av gräsbehållare J-3 Övre driftlägeJ-4 Mellersta driftlägeJ-5 Nedre driftposition56 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP114

FÄSTA/TA BORT GRÄSBEHÅLLAREN/ MULLINSATSEN VARNING: Gör aldrig under några förhållanden några justeringar på gräsklipparen utan att först ha stoppat motorn, tagit bort säkerhetsnyckeln och väntat tills kniven har slutat att rotera. NOTERA: Fäst nagon av tillsatserna pa gräsklippareninnan klippning. ◾ Fästa/ta bort gräsbehållaren (Fig. K) Justera handtaget till lämplig driftsposition. Lyft den bakre utkastarluckan och haka fast gräsbehållaren på pivotstången. För att ta bort, lyft bara gräsbehållaren rakt upp från pivotstången. Slutligen lossa bakre utkastarluckan. NOTERA: Ta bort den förinstallerade mullinsatsen från gräsklipparen innan gräsbehållaren fästs på gräsklippar- en. ◾ Fästa/ta bort mullinsatsen (Fig. L) Lyft på den bakre utkastarluckan och sätt in mull- insatsen i gräsklipparen. För att ta bort, dra den bara rakt ut. Slutligen lossa bakre utkastarluckan. ◾ Fästa/ta bort sidoutkastarrännan (Fig. M) Lyft på sidoutkastarluckan. Rikta in öppningen på utkastarröret mot knoppen på utkastarluckan och lossa sidoutkastarluckan försiktigt för att få den att rotera runt pivotstången tills den vilar fast mot utkastarröret. För att ta bort, lyft sidoutkastarluckan, lyft sidoutkastarröret upp och bort från monteringsknoppen på luckan. Fig. M delarnas beskrivning se nedan: M-1 Sidoutkastarlucka M-2 Monteringsknopp M-3 Monteringsöppning M-4 Sidoutkastarrör M-5 Pivot OBS! Mullinsatsen måste vara på plats när sidoutkastarröret är monterat. INSTÄLLNING AV KLIPPHÖJDEN (Fig. N) VARNING: Håll fötter undan från däcket när höjden ställs in. Gräsklipparen kan ställas i på 6 olika klipphöjder mellan 25 mm och 95 mm. Välj korrekt klipphöjd enligt typ och förhållandet hos gräset. NOTERA: När verktyget föryttas se till att klipphöjden är inställd på position 3 eller högre. Om inte så görs kan det resultera i skador på kniven. FASTSÄTTNING/BORTTAGNING AV BATTERIPAKET (Fig. O) lADDA innan första ANVÄNDNING. VARNING: Om någon del är trasig eller saknas, försök inte att fästa batteripaketet på gräsklipparen eller använd gräsklipparen innan den trasiga eller saknade delen ersatts. Om inte detta görs nns det risk för allvarliga personskador. ◾ Att fästa Skjut batteripaketet i batterifacket tills du hör ett “klick”. ◾ Borttagning Tryck ned batterilåsknappen i batterifacket. Fig. O delarnas beskrivning se nedan: O-1 Säkerhetsnyckelhål O-2 Säkerhetsnyckel O-3 Batterilåsknapp NOTERA: Se till att haken på gräsklipparen snäpper på plats och att batteripaketet sitter fast i gräsklipparen innan arbetet påbörjas.

STARTA/STOPPA GRÄSKLIPPAREN

VARNING: Användning av något gräsklippare kan resultera i att främmande föremål kastas in i dina ögon vilket kan resultera in allvarliga ögonskador. Använd alltid skyddsglasögon när gräsklipparen används eller när justeringar eller reparationer görs på den. VARNING: Se till att andra personer och djur håller sig minst 30m från gräsklipparen när den används. VARNING: Kniven fortsätter att rotera i några sekunder efter det att gräsklipparen stängts av. Låt motorn/kniven slut rotera innan den “slås på” igen. Växla inte snabbt mellan på och av. SÄKERHETSNYCKEL För att förhindra oavsiktlig start eller obehörig använd- ning av din sladdlösa gräsklippare nns en löstagbar säkerhetsnyckel inbyggd i designen av gräsklipparen. Gräsklipparen blir helt avaktiverad när säkerhetsnyckeln har tagits bort från gräsklipparen. FARA: Roterande knivar kan orsaka allvarliga skador. För att förhindra allvarlig skada skall säkerhetsnyckeln tas bort när gräsklipparen är utan uppsikt eller vid inställningar, rengöring, service, lyft eller förvaring av gräsklipparen. NOTERA: Motorn kan inte starta såvida inte: ◾ Handtaget är låst i en av driftpositionerna56 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP

◾ Sidoskenorna är helt utdragna (Fig. P). ◾ Båda gröna handtagsklämmorna är låsta (Fig. Q). Q-1 indikation linje FÖRSIKTIGHET: Försök inte att åsidosätta funktionen hos säkerhetsknappen och bågomkopplaren Att starta

1) Fäst batteripaketet i gräsklipparen, sätt i

säkerhetsnyckeln i nyckelhålet och stäng batteriluckan (Fig. O).

2) Enligt bild R, tryck ner säkerhetsknappen.

3) Med omkopplingsknappen nertryckt, dra

bågomkopplaren uppåt mot handtaget och frigör säkerhetsknappen (Fig. S). Att stoppa

1) Släpp bågomkopplaren.

2) Den elektriska bromsen i den automatiska

bromsmekanismen kommer att stoppa knivens rotation inom 3 sekunder efter att bågomkopplarens släppts.

VARIABEL HASTIGHET SJÄLVGÅENDE SYSTEM

LM2020E-SP gräsklippare är utrustad med variabel självdrivande hastighet. Detta system är oberoende av knivens omkopplare, den är inte beroende av knivens rotation. FFör att driva systemet utan knivrotation, dra självgående avtryckaren till handtaget. För att stänga av självdrivande systemet, släpp självgående avtryckaren. Systemet har variabel hastighet. För att öka hastigheten, ytta självdrivande systemets hastighetskontrollspak framåt. För att minska hastigheten, ytta den självgående hastighetskontrollspaken bakåt. (Fig. T). Hantering med kniven roterande för klippning:

1. Starta gräsklipparen.

2. Medan bågomkopplaren hålls mot handtaget med

Vänster hand, dra reglaget för självdrivning till handtaget med höger hand.

3. Håll både bågomkopplaren och reglaget för

självdrivning mot handtaget med höger hand och använd vänster hand för att justera hastighetsspaken till en lämplig hastighet. VARNING: För att minska risken för skador, försök aldrig att åsidosätta driften av omkopplaren eller själva drivsystemet. Använd det självdrivande systemet endast för vad det är avsett för. LED ARBETSBELYSNING PÅ GRÄSKLIPPAREN (Fig. A-13) Tryck på omkopplarknappen (Fig. C-22) för att slå på/ stänga av LED arbetsbelysningen framför batterifacket. STXRÖMINDIKATOR PÅ GRÄSKLIPPAREN (Fig. U ) Gräsklipparen är utrustad med en strömindikator för att indikera laddningsstatusen hos batteripaketet och ar- betsstatusen för gräsklipparen. Strömindikatorn kommer att lysa när kniven rotera5r eller när LED arbetsbelysnin- gen är påslagen. Strömindikator

gräsklipparen Innebörd Åtgärd Lyser grönt Gräsklipparen arbetar korrekt, batteriet har minst 15% av dess laddning kvar. N/A Lyser rött Svagt batteri Stoppa gräsklip- paren och ladda batteripaketet Blinkar rött Batteriet är nästan helt tömt Stoppa gräsklip- paren och ladda batteripaketet Lyser orange Gräsklipparen eller batter- ipaketet är överhettat Ta bort batter- ipaketet från gräsklipparen, ytta dem till skuggan och kyl dem i minst 15 minuter Blinkar orange Gräsklipparen är överladdad Sakta ned farten eller öka klipphöj- den för att minska belastningen.

GRÄSKLIPPARE ÖVERBELASTNINGSSKYDD

För att förhindra överbelastning, försök att inte klippa för mycket gräs på en gång. Skata ned klipphastigheten eller öka klipphöjden. Din gräsklippare har en inbyggd överbelastningskretsskydd. När gräsklipparen är överbelastad kommer motorn att stoppa och strömindikatorn på gräsklipparen att blinka orange. Ta bort batteriet från gräsklipparen. Kontrollera om gräs har samlats under däcket och rensa om så behövs, installera sedan batteriet och start om gräsklipparen.56 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP116

Batteripaketet kommer att generera värme under drift. Värmen försvinner långsammare vid varmt väder. Om batteritemperaturen överstiger 70 °C under drift kommer skyddskretsen omedelbart att stänga av gräsklipparen för att skydda batteripaketet från att skadas. Strömindikatorn på gräsklipparen kommer att lysa orange. Släpp båghand-taget, vänta tills batteripaketet kylts ned till ungefär 67 °C, starta sedan om gräsklipparen. UNDERHÅLL VARNING: För att undvika allvarliga personskador skall alltid säkerhetsnyckeln och batteripaketet tas bort från gräsklipparen innan rengöring eller underhåll utförs. VARNING: Vid service ska enbart identiska utbyteskomponenter användas. Användning av andra delar kan skapa risker eller orsaka produktskador. För att garantera säkerheten och pålitligheten skall alla reparationer och utbyten utföras av en kvalicerad servicetekniker.

RENGÖRING AV GRÄSKLIPPAREN

VARNING: Ta alltid bort säkerhetsnyckeln och batteripaketet vid service eller transport av gräsklipparen.Undersidan av gräsklipparkåpan skall rengöras efter varje användning efter som gräsklipp, löv, smuts och annat skräp kommer att ackumuleras. Denna ackumulering är oönskad då det kommer att främja rostbildning och korrosion på metalldelar och minska klippeffektiviteten hos gräsklipparen.Ta bort allt uppsamlat gräs och löv på och runt drivaxeln (endast LM2020E-SP) och motoräkten (använd inte vatten). Torka rent gräsklipparen med en fuktig trasa.

BORTTAGNING/INSTALLATION AV KNIVEN

VARNING: Skydda alltid händer genom att använda kraftiga handskar eller linda in skärkniven med trasor eller annat material när underhålls görs av kniven. ◾ Borttagning av kniven (Fig. W). NOTERA: Om bulten roterar med motoraxeln lossa bulten, vrid äkten för hand för att rikta in hålen på äkten mot hålen på kniven och placera en annan metallstång i de inriktade hålen ◾ Installera kniven Följ monteringssekvensen i Fig. V, med äktbladet riktat mot däcket och kniven med dess skrivna text mot utsidan, rikta in hålen i äkten mot hålen i kniven (Fig. X) och dra sedan åt kniven såsom Fig. X visar. Fig. V & W delarnas beskrivning se nedan: V-1 Fläkt V-5 BultV-2 Inre äns W-1 Stabilisator 1V-3 Kniv W-2 Stabilisator 2V-4 Yttre äns W-3 14 mm skuvnyckel NOTERA: Det rekommenderade vridmomenten för åtdragning av kniven är 49-59Nm.

FÖRVARING AV GRÄSKLIPPAREN

◾ Ta bort batteripaketet från gräsklipparen och förvara det på en kall, torr och ren plats. Förvara det inte nära korrosiva material, såsom gödningsmedel eller bergssalt ◾ Förvara gräsklipparen i ett täckt och slutet utrymme som är svalt, torrt och utom räckhåll för barn. ◾ Täck inte över gräsklipparen med ett tätt plastskynke. Plastskynken över fukten runt gräsklipparen vilket orsakar rost och korrosion. ◾ Gräsklipparen kan förvaras upprätt eller plant (Fig. Z). VARNING: Om gräsklipparen börjar tippa över från upprätt position kan gräsklipparen eller personer skadas. Ha alltid gräsklipparen stabilt placerad och utom räckhåll för barn när den är i upprätt position. Om möjligt, lägg den plant vid förvaring.56 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP

Skydda miljön Kasta inte elektrisk utrustning, batteriladdare och batterier/laddningsbara batterier i hushållssoporna. I enlighet med Europeisk lag 2012/19/EU måste elektrisk och elektronisk utrustning som inte längre är användbara, och enligt Europeisk lag 2006/66/EG, defekta eller förbrukade batteripaket/batterier samlas in separat. Om elektriska apparater kasseras i fyllnadsgropar på marken eller soptippar kan farliga substanser läcka ut i grundvat- tnet och komma in i livsmedelskedjan och skada din hälsa och ditt välbennande.

We, EGO EUROPE GMBH Wahlwiesenstrasse 1, D-71711 Steinheim an der Murr Deutschland Deklarerar att produkten 56V litium-jon sladdlösa gräsk- lippare LM2020E / LM2020E-SP uppfyller de väsentliga hälso- och säkerhetskraven i följande direktiv: 2006/42/EU, 2014/30/EG, 2011/65/EG, 2000/14/EU Standarder och tekniska specikationer refererar till: EN 60335-1, EN 60335-2-77, EN 62233, EN 55014-1, EN 55014-2 LM2020E LM2020E-SP Uppmätt ljudeffektnivå: 91,5 dB(A) 91,0 dB(A) Garanterad ljudeffektnivå: 93 dB(A) 93 dB(A) Bedömning av överensstämmelse för Bilaga VI följs enligt 2000/14/EG. Anmält organ: Société Nationale de Certication et d’Homologation Nummer för anmält organ: 0499 Peter Melrose Dong Jianxun VD för EGO Europe GmbH Kvalitetsansvarig hos Chervon * (Auktoriserad representant för CHERVON och ansvarig för teknisk dokumentation) 01/12/201656 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP118

FELSÖKNING VARNING: Ta alltid bort säkerhetsnyckeln och batteripaketet vid service eller transport av gräsklipparen. Skydda alltid händer genom att använda kraftiga handskar eller linda in skärkniven med trasor eller annat material när underhålls görs av kniven.

PROBLEM ORSAK LÖSNING

Gräsklipparen startar inte ◾ Batteriet är helt tömt. ◾ Ladda batteripaketet. ◾ Batteriet är inte monterad på plats i batterifacket. ◾ Fäst batteripaketet i gräsklipparen, tryck tills du hör ett klick. ◾ Batteriet eller gräsklipparens kretssystem är för hett. (Strömindikatorn på gräsklipparen kommer att lysa orange under 10 sekunder) ◾ Låt batteripaketet eller gräsklipparen svalna tills temperaturen sjunker under 67 °C. ◾ Sidoskenorna är inte utdragna till dess maximala längd och klämmorna är inte låsta på plats. ◾ Dra ut hantaget helt och lås båda klämmorna. ◾ Handtaget är inte inställt i en av de två driftpositionerna. ◾ Ställ in handtaget till en av de två driftpositionerna. ◾ Gräsklipparkåpan är igensatt med gräs och skräp. ◾ Rengör gräsklipparkåpan och se till att kniven kan röra sig fritt.Gräsklipparen klipper ojämnt. ◾ Kniven är slö. ◾ Slipa eller byt kniven. ◾ Klipphöjden är inte korrekt inställd. ◾ Höj däcket till en högre klipphöjd. ◾ Kniv är felaktigt monterad. ◾ Montera tillbaka kniven, följ sektionen "INSTALLERA KNIVEN” i denna manual.Gräsklipparen stannar under klippningen ◾ Batteriet är helt tömt. ◾ Ladda batteripaketet. ◾ Gräsklipparen är överbelastad. ◾ Öka klipphöjden eller sakta ned klippningen. ◾ Gräsklipparkåpan är igensatt med gräs och skräp. ◾ Rensa gräsklipparkåpan. Höj klipphöjden eller klipp en smalare sträng. ◾ Batteriet eller gräsklipparens kretssystem är för hett. (Strömindikatorn på gräsklipparen kommer att lysa orange i 10 sekunder) ◾ Låt batteripaketet eller gräsklipparen svalna tills temperaturen sjunker under 67 °C. ◾ Sidoskenan är tillbakadragen något genom att tryck skett på handtaget. ◾ Lås upp klämmorna. Dra ut sidoskenan helt och lås klämmorna igen.Gräsklipparen nfördelar inte ordentligt ◾ Vått gräsklipp har fastnat på undersidan av kåpan. ◾ Vänta tills gräset torkar innan klippning. ◾ Gräsklipparen är inställd att klippa för mycket gräs i taget. ◾ Höj kåpan till en högre klipphöjd.56 VOLTS SLADDLÖS GRÄSKLIPPARE MED LITIUM-JONBATTERI — LM2020E / LM2020E-SP

Det förkommer kraftiga vibrationer ◾ Klippkniven är lös. ◾ Dra åt alla knivbultar. ◾ Klippkniven är i obalans. ◾ Balansera kniven enligt instruktionerna. ◾ Skärbladet är böjt. ◾ Byt kniven. ◾ Motoraxeln är böjd. ◾ Kontakta servicecentret. Låsklämmorna på handtaget kan inte stängas i positionen. ◾ Sidoskenorna är inte helt utdragna. ◾ Dra ut sidoskenorna helt och lås klämmorna igen. GARANTI

GARANTIVILLKOREN AV EGO

Var god besök webbplatsen egopowerplus.com för att se de fullständiga garantivillkoren av EGO.56 VOLTIN LITIUMIONIAKULLA AKKUKÄYTTÖINEN RUOHONLEIKKURI — LM2020E / LM2020E-SP120
