LM2024ESP - Ruohonleikkuri EGO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton ruohonleikkuri
Merkki	EGO
Malli	LM2024ESP
Nimellisjännite	56 V
Tyhjakäyntinopeus	3150 r/min
Leikkuuleveys	50 cm
Leikkuukorkeus	25–95 mm (6 asentoa)
Keräyssäiliön tilavuus	60 L
Paino (ilman akkua)	24,4 kg
Terän tyyppi	AB2001
Terän jarru	Kyllä (pysähtyy alle 3 sekunnissa)
Kuljetusjärjestelmä	Automaattinen, säädettävä nopeus
Yhteensopiva akku	BA1120E, BA2240E, BA2800, BA3360, BA4200
Yhteensopiva laturi	CH5500E, CH2100E
Taattu äänitehotaso	93 dB(A)
Tärinä (kahva)	≤ 2,5 m/s²
Suojausluokka	IPX4 (roiskevesisuoja)
Päätoiminnot	Keräys, silppuaminen, sivuttaispoisto
LED-valaistus	Kyllä (etuvalot)
Toiminnan merkkivalo	Vihreä (normaali), punainen (akku heikko), oranssi (ylikuumeneminen/ylikuormitus)
Turvalaitteet	Turva-avain, turvapainike, kytkinkahva, ylikuormitussuoja
Huolto ja puhdistus	Puhdistus jokaisen käytön jälkeen, älä käytä vesisuihkua, irrota akku ja avain ennen huoltoa
Varaosat	Terä AB2001, keräyssäiliö, silppuamissuljin, sivutaittuva ohjain
Takuu	Katso ehdot egopowerplus.com -sivustolta

Usein kysytyt kysymykset - LM2024ESP EGO

Kuinka käynnistää EGO LM2024ESP -ruohonleikkuri?

Aseta akku ja turva-avain paikoilleen, paina turvapainiketta ja vedä kytkinkahvaa ohjaustankoa kohti. Vapauta turvapainike. Terä pyörii niin kauan kuin kahvaa pidetään.

Mitä akkua tässä mallissa käytetään?

Käytä EGO 56V -akkuja sarjoista BA1120E, BA2240E, BA2800, BA3360 tai BA4200. Yhteensopiva laturi on CH5500E tai CH2100E.

Kuinka säätää leikkuukorkeus?

Käytä leikkuukorkeuden säätövipua (kuva N). Asentoja on 6, 25–95 mm. Valitse korkeus nurmikon tyypin mukaan. Älä säädä alle 3 jotta terä ei vaurioidu siirrettäessä.

Kuinka käytään automaattista kuljetusta?

Vedä kuljetusliipaisinta ohjaustankoa kohti. Nopeus on säädettävissä: siirrä ohjausvipua eteenpäin nopeuttaaksesi, taaksepäin hidastaaksesi. Järjestelmä toimii terästä riippumatta.

Voinko käyttää silppuamistoimintoa?

Kyllä. Asenna mukana toimitettu silppuamissuljin takapoistoaukkoon. Poista keräyssäiliö ennen käyttöä. Silppuaminen hienontaa ruohon ja laskee sen takaisin nurmikolle luonnolliseksi lannoitteeksi.

Kuinka puhdistan ruohonleikkurin käytön jälkeen?

Poista turva-avain ja akku. Puhdista rungon alapuoli harjalla tai kostealla liinalla. Älä käytä vesisuihkua. Poista roskat vetoakselin ja tuulettimen ympäristöstä.

Kuinka vaihdan terän?

Poista akku ja avain. Käytä käsineitä. Irrota keskuspultti (14 mm) pitämällä terästä metallittomalla työkalulla. Asenna takaisin asettamalla tuuletin rungon puolelle, terä painettu puoli ulospäin, ja kiristä pultti.

Kuinka säilytään ruohonleikkuri?

Poista akku (säilytä viileässä ja kuivassa). Säilytä ruohonleikkuri peitetyssä, suljetussa, kuivassa paikassa lasten ulottumattomissa. Voit säilyttää sen tasaisella tai pystyasennossa, mutta varmista, että se on vakaa pystyssä.

Mitä tehdä, jos ruohonleikkuri pysähtyy käytön aikana?

Tarkista akun varaus (punainen merkkivalo). Jos oranssi valo vilkkuu, leikkuri on ylikuormittunut: nosta leikkuukorkeutta tai hidasta vauhtia. Anna jäähtyä 15 minuuttia. Puhdista koneen alusta, jos se on tukossa.

Mistä löydän varaosia?

Käytä ainoastaan aitoja EGO-osa: terä AB2001, keräyssäiliö, silppuamissuljin, sivuttainen ohjain. Ota yhteyttä valtuutettuun EGO-huoltopisteeseen tai käy egopowerplus.com -sivustolla.

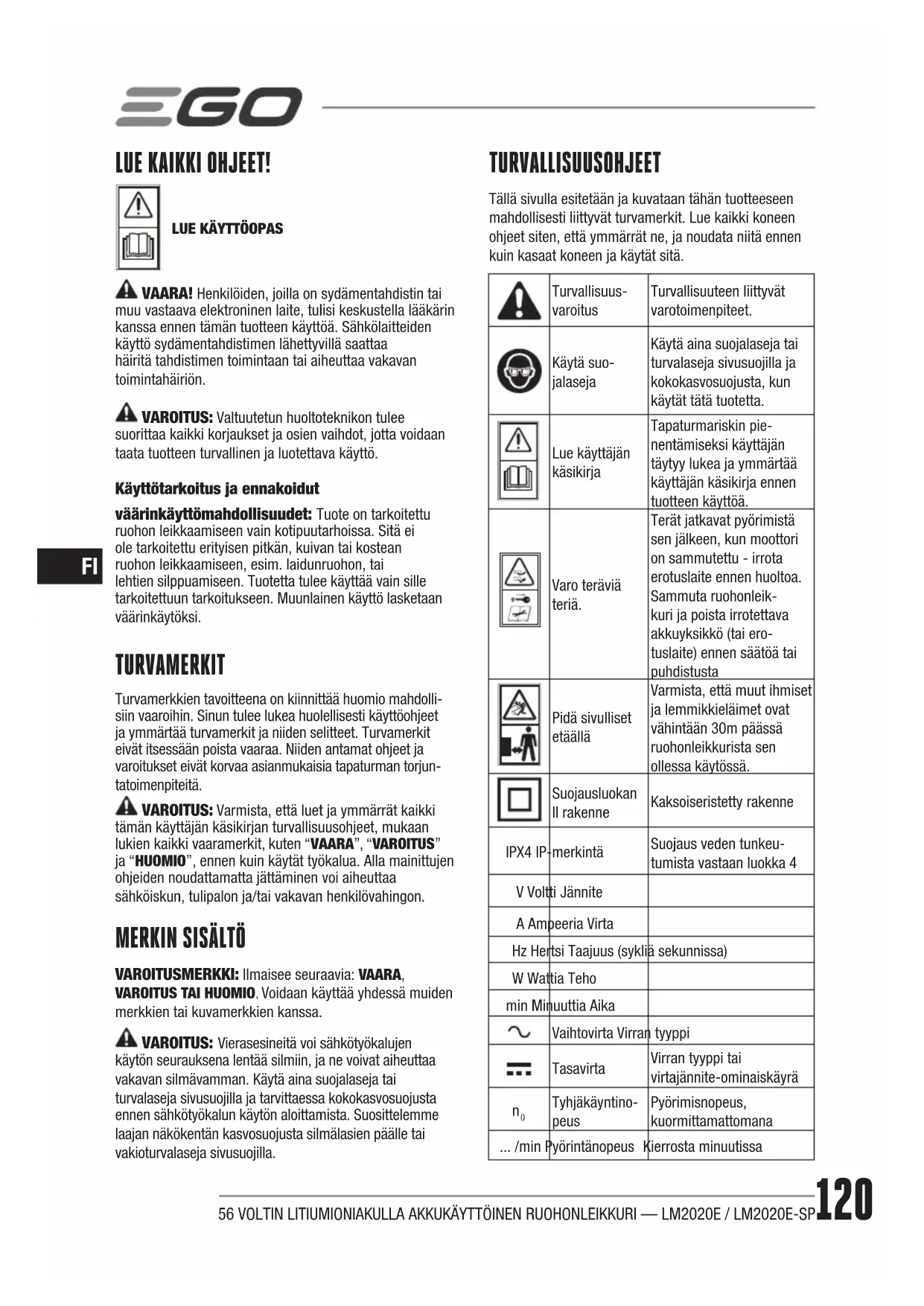

KÄYTTÖOHJE LM2024ESP EGO

VAARA! Henkilöiden, joilla on sydämentahdistin tai muu vastaava elektroninen laite, tulisi keskustella läkärin kanssa ennen tämän tuotteen kayttöa. Sahkolaitteiden kayttö sydämentahdistimen lahetyvillaa saattaa hairita tahrdistimen toimintaan tai aiheuttaavakavan toimintahairion.
VAROITUS: Valtuutetun huoltoteknikon tulee suorittaa kaikk Korjaukset ja osien vaildot, jotta voidaan taata tuotteen turvallinen ja luotettava kayttö.

Käytötkoitus ja ennakoidut

värärinkäytömahdollisuudet: Tuote on tarkoitettu ruohon leikkaamiseen vain kotipuutarhoissa. Sitä e i ole tarkoitettu erityisen pitkän, kuivan tai kostean ruohon leikkaamiseen, esim. laidunruohon, tai lehtien silppuamiseen. Tuotetta tulee käytäa vain sille tarkoitettuun tarkoitukseen. Muunlainen käytö lasketaan värärinkäytöksi.

TURVAMERKIT

Tuvamerkkien tavoitteena on kiinnittä huomio mahdolissin vaaroihin. Sinun tulee lukea huolellisesti kayttöohjeet ja ymmärä tuvamerkit ja niiden selitteet. Tuvamerkit eivat itsessän poista vaaraa. Niiden antamat ojeet ja varoitukset eivat korvaa asianmukaisia tapaturman torjuntatoimenpiteita.

A VAROITUS: Varmista, etta luet ja ymmarrat kaikki taman kayttajan kasikirjan turvallisuusohjeet, mukaan lukien kaikki vaaramerkit, kuten "VAARA", "VAROITUS" ja "HUOMIO", ennen kuin kaytat tyokalua. Alla mainittujen ohjeiden noudattamatta jattaminen voi aiheuttaa sahköiskun, tulipalon ja/tai vakavan henkilovahingon.

MERKIN SISÄLTÖ

VAROITUSMERKKI: Ilmaisee seuraavia: VAARA,
VAROITUS TAI HUOMIO. Voidaan käytä yhdessä muiden merkkien tai kuvamerkkien kanssa.

VAROITUS: Vierasesineita voi sahkötyokalujen kayton seuraufsena lentäa silmiin, ja ne voivat aiheuttaa vakavan silmavamman. Kayta aina suojalaseja tai turvalaseja sivusuogilla ja tarvittaessa kokokasvosuojusta ennen sahkötyokalun kayton aloittamista. Suosittelemme laajan nakokentan kasvosuojsta silmalasien pälle tai vakioturvalaseja sivusuogilla.

TURVALLISUUSOHJEET

Tälla sivulla esitetaan ja kuvataan tahan tuotteseen mahdollisesti liittyvat turvamerkit. Lue kaikki koneen ohjeet siten, etta ymmarrat ne, ja noudata niitta ennen kuin kasaat koneen ja käytät sitä.

	Turvallisuus- varoitus	Turvallisuuteen liittyvat varotoimenpiteit.
	Käytä suo- jalaseja	Käytä aina suojalaseja tai turvalaseja sivusuojilla ja kokokasvosuojusta, kun käytä tätä tuotetta.
	Lue käytäjän käsikirja	Tapaturmariskin pie- nentämiseksi käytäjän tätyyy lukea ja ymmärtnä käytäjän käsikirja ennen tuotteen käytöä.
	Varo teräviä teriä.	Terät jatkavat pyörimistä sen jälleen, kun moottori on sammutetu - irrota erotuslaite ennen huoltoa. Sammuta ruohonleik- kuri ja poista irrotettava akkuyksikkö (tai ero- tuslaite) ennen säätöä tai puhdistusta
	Pidä sivulliset etäällä	Varmista, etta muut ihmiset ja lemmikkieläimet ovat vähintäan 30m päässä ruohonleikkurista sen ollessa käytössä.
	Sujoausluokan II rakenne	Kaksoiseristety rakenne
IPX4 IP	merkintä	Sujoaus veden tunkeu- tumista vastaan luokka 4
V Volti Jännite
A Ampeeria Virta
Hz Hertsi Taajuus (sykliä sekunnissa)
W Wattia Teho
min Minuuttia Aika
~		Vaihtovirta Virran typppi
=		Tasavirta Virran typppi tai virtajännite-ominaiskäyrä
n0		Tyhjäkäntyntino- peus Pyörismnopeus, kuormittamattomana
... /min	Pyörintänopeus	Kierrosta minuutissa

JOHDOTTOMAN RUOHONLEIKKURIN TURVAMÄRÄYKSET

VAARA: Tamä kone on tarkoitettu käytettavaksi tähän käsikirjaan sisältyvien turvallista käyttoa koskevien märäysten mukaan. Kuten kaikenlaisten sahkolaitteiden yhteydessä, käytäjan huolimattomuus tai virhe voi aiheitta vakavan henkilövahingon. Tamä kone voi vahingoittaa käsiä ja jalkoja ja singota esineitä. Turvallisuusvaroitusten noudattamatta jättäminen voi aiheitta vakavan henkilövahingon tai kuoleman.

A VAROITUS: Kun kayt sahrkokaytloisiä ruohonleikkureita, tietyj turvallisuuteen liittyvià varotoimenpiteita tulea aina noudattaa tulipalon, sahkoiskun ja henkilovahingon riskin pientamiseksi.

TÄRKEAA

LUE HUOLELLISESTI ENNEN KAYTTOA. SÄLYTA OHJEET HUOLELLISESTI.

JOHDOTTOMAN RUOHONLEIKKURIN TURVAMÄRÄYK-SET

HUOMIO-ALKOSKETA PYORIVAA TERAA!

ENNEN KAYTTÖA

Lue ohjeet huolellisesti. Perehdy hallintalaitteisiin ja laitteen asianmukaiseen kayttoon.
- Alä anna lasten tai naihin ohjeisiin perehymattomien henkilöiden koskaan kayttä laitetta. Paikalliset saannot voivat rajoittaa kayttäjan ikäa.
- Alä koskaan leikkaa nurmikkoa muiden henkilöiden ja erityisesti lasten tai lemmikkieläinten lahellä.
Laitteen käytäja on vastuussa muille henkilöille tai heidän omaisuudelleen sattuvista tapaturmista tai aiheutuvista vaaroista.

KAYTON VALMISTELU

Pida aina tukevia jalkineita ja pitkiä housuja, kun leikkaat nurmikkoa.
- Alä kayta laitetta, kun olet paljain jaloin tai kun jalassasi on avoimet sandaalit.
Tarkasta perusteellisesti alue, jossa laitetta aiotaan kayttaa ja poista kaikki kivet, oksat, johdot, luut ja muut vieraat esineet.
Tarkasta aina ennen käytöa silmämäräisesti, etta terät, terän pultit ja teräläite eivat ole kuluneet tai vauroituneet. Vailda kuluneet tai vauroituneet terät ja pultit sarjoinasapainon sailyttamiseksi.

KÄYTTÖ

Leikkaa nurmikkoa vain paivänvalossa tai hyvässä keinovalossa.

Välta mahdollisuksien mukaan käytämästa laitetaruohon ollessa markaa.

Varmista aina kunnon asento kaltevilla pinnoilla.
Kavele, ala koskaan juokse
Jos kaytāt pyorillā varustettua pyoriväa ruohonleikkuria, leikkaa nurmiko rinteen kaltevuussuunnassa, alä koskaan ylos ja alas

Ole erittäin varovainen, kun vaihdat suuntaa rinteissä.
Alä leikkaa nurmikkoa lian jyrkista rinteista.
Ole erittain varovainen, kun kuljet taaksepain tai vedat laitetta itseasi kohti.
- Pysayta tera(t),Jos laitetta on kallistettava kuljetusta varten yllttaessasi muita kuin ruohopintoja ja kuljettaessasi laitetta leikattavalle alueelle ja sielt pois.
Alä koskaan kayta laitetta suojusten tai suojakilpien ollessa vialisia tai ilman, etta turvalaitteet, kuten ohjaimet ja/tai ruhonkeraajat, ovat paikoillaan.
Käynnistä moottori ohjeiden mukaan ja pidä jalat pois terän tieltä.
Alä kallista laitetta, kun käynnistät moottoria, paitsi jos laitetta on kallistettava käynnistysta varten. Siinä tapauksessa kallista laitetta vain sen verran, kun on pakko ja nosta vain sitä osaa, joka on kaukana käytäjästa. Varmista, etta molemmat kädet ovat käytöasennossa ennen kuin palautat laitteen maan tasolle.
Alä kaynnista Iaitetta, kun seisot poistoaukon edessa.
- Alä laita kasiai tai jalkoja pyorivien osien lahelle tai alle. Pyorivien leikkureiden tapauksessa pidä huolta, etta poistoaukko on aina puhdas.
- Alä koskaan nosta tai kanna laitetta, jonka moottori on käynnissä.
Sammuta laite ja poista irrotettava akku (tai estolaite) ja varmista, etta kaikki likkuvat osat ovat pysahtyneet taysin ennen kuin saadat tai puhistat laitetta:

Aina, kun jat koneen
Ennen tukoksen poistamista;
Ennen kuin tarkastat, puhdistat tai huollat laitetta;
Kun osut vieraaseen esineeseen. Tarkasta laite vauroiden varalta ja korjaa tarvittaessa;

Jos laite alkaa tärista normalaista poikkeavalla tavalla (tarkasta valittomasti).

Vahinkojen varalta;
Vaihda tai korjaa kaikki vahingoittuneet osat;
Tarkista ja kiristä mahdolliset lystyneet osat.

YLLAPITO JA VARASTOINTI

Ole varovainen, kun saadat laitetta, etteivat sormesi juutu likkuvien terien tai laitteen kiinteiden osien valiin.
- Pida kaikki mutterit, pultit ja ruuvit tiukalla, jotta voit varmistaa laitteen turvallisen toiminnan.
Tarkista ruohonkerain saannollisesti kulumien tai heikkenemisen varalta.
Korvaa kuluneet tai vahingoittuneet osat turvallisuussyista.
Lapset eivat saa tehdau puhdistus-tai kunnossapitotoimepiteita ilman valvontaa.
Kun huollat teria, huomioi, etta vaikka virtalahde on poissa paälta, terat voivat silti likkua.
Varmista pyorivissa ruohonleikkureissa, etta varasina kaytetaan vain oikeanlaisia leikkuuvalineita.

HENKILÖKOHTAIN TURVALLISUUS

Traagisia onnettomuksia voi tapahtua,Jos kayttaj e i ole valppaana lasten ollessa lasna. Ruohonleikkurit ja ruohon leikkaaminen kiehtovat usein lapsia. He eivat ymmarrn-iinih liittyvaa vaaroja. Alakoskaan oleta,ettaplet pysyvat samassa paikassa, jossa viimeksi nait heidat.

Pida lapset ruohonleikkuualueen ulkopuolella ja vastuuntuntoisen aikuisen, joka on joku muu kuin kayttajä, tarkkaavaisen huolenpidon alaisena.
- Ole valpas ja sammuta ruohonleikkuri, jos lapsi astuur ruohonleikkuualueelle.
- Ole erittäin varovainen, kun lāhestyt sokeita kulmia, oviaukkoja, pensaita, puita tai muita kohteita, jotka voivat peittä nakyvistä ruohonleikkuria kohti mahdollisesti juoksevan lapsen.
Lapsia tulee valvoa, jotta voidaan varmistaa, etta he eivat leiki ruohonleikkurilla.
Sammuta ruohonleikkuri aina, kun irrotat akkuyksikköä tyokalusta. Pysaytā terā(t),Jos laitetta on kallistettava kuljetusta varten yilittäessasi muita kuin ruhopintoja ja kuljettaessasi laitetta leikattavalle alueelle ja sieltā pais.

KAYTTO PERUSKAYTTO:

Lue tamä käytäjan kasikirja huolellisesti kokonaisuudessaan ennen kuin yritat koota koneen. Lue ennen koneen käytöä kaikki siinä ja kasikirjoissa mainitut ohjeet siten, etta ymmarrat ne. Noudata myös ohjeita. Perehdy ennen koneen käytöä kokonaisvaltaisesti hallintalaitteisiin ja koneen asianmukaiseen käytöön. Sälytā tata kasikirjaa turvallisessa paikassa tulevaarvatva varten ja perehdy sihen saannollisin valiajoin. Tarvitset sita myös varaosia tilatessasi.
Käytä oikeaa laitetta - Käytä ruohonleikkuria vain sen käytötarkoitusta vastaavaan tyhön.

• Alä kurkottele - Säilytä aina tukeva asento ja hyvä tasapaino.
• Ruohonleikkurin tera'an osuvat esineet voivat aiheuttaa vakavia henkilovahinkoja. Nurmikko tulee aina tarkastaa huolellisesti ja tyhjentaa kaikista esineistä ennen jokaista ruohonleikkuuta.
  Katso taakse ja alas ennen kuin liikut taaksepain ja sen aikana, jotta huomaat pienet lapset ja muut henkilot.
  Tämä kone ei ole leikkikalu. Ole siksi aina erittäin varovainen. Laitteesi on suunnitelu suorittamaan yksi työ: leikkaamaan ruhooa. Älä käytä sita mihinkaan muuhun tarkoitukseen.
• Älä ylikuormita ruohonleikkuria - se tekee työn paremmin ja turvallisemmin sillä nopeudella, jolle se on suunniteltu.
  Tarkasta aina ennen käytöa silmämäräisesti, etta terat, teran pultit ja teralaite eivat ole kuluneet tai vaurooituneet. Vaihda kuluneet tai vaurooituneet terat ja pultit ja kaikki mut componentit yhtä aikaa tasapainon sailyttamiseksi. Vaihda vaurooituneet kyltit tai kyltit, joita on mahdoton lukea.
  Ole erittain varovainen, kun kuljet taaksepain tai vedat laitetta itseasi kohti.
  Tarkasta perusteellisesti alue, jossa laitetta aiotaan kayttä. Poista kaikki kivet, oksat, johdot, lelut ja muut vieraat esineet, johin voidaan kompastua tai jotka voivat terän mukana nousta maasta ja sinkoutua ympärinsä. Ympärinsä sinkoutuvat esineet voivat aiheuttaavakavan henkilovahingon.Suunnittele leikkuureitti, jotta voit valttäleikkuujätteen heittamisen kohti teita, jalkakaytviä, sivullisia ja muita vastaavia kohteita.Valtä myos purkamasta leikkuujätettä seiniä tai esteitta kohti, jolloin purettu leikkuujate voi kimmota takaisin kayttajäa pain.
  Voit helpoimmin valttaa koskettamasta teraa tai sinkoutuvien esineiden aiheuttamaa vahinkoa pysymalla kayttajan alueella kahvojen takana ja pitamalla lapset, sivulliset, apulaiset ja lemmikkielaimet vahintaan 30m paassaruohonleikkurista sen ollessa kaytossa. Sammuta kone, jos joku astuu alueelle.
  Pida aina turva- tai suojalaseja silmiesi suojelemiseksi kayton aikana ja tehdessasi saatjai tai korjauksia. Ymparinsa sinkoutuvat esineet, jotka kimpoavat takaisin, voivat aiheuttaa vakavan silmavamman. Pida aina kasvo-tai hengityssuojainta,Jos puhaltimen kaytosta syntyy paljon polya.
  Pukeudu asianmukaisesti - Alä käytä lóysiä vaatteita tai koruja. Ne voivat tartua likkuviin osiin. Suosittelemme kumikäsineiden ja -jalkineiden käyttoaulkona työskenneltäessä. Pida tukevia, karkeapohjaisia

työkenkä ja ihonmyötäisià housuja ja paioja. Suosittelemme paioja ja housuja, jotka peittävat käsivarret ja saäret, sekä teraskärkisiakenkä. Alä koskaan kaytata konetta paljain jaloin, sandaaleissa, liukkaissa tai kevyissä (esim. kangas-) kengissä.

Alä laita kasiä tai jalkoja lahelle pyoriviä osia tai leikkuurungon alle. Terän koskettaminen voi vaurioittaa kasiä ja jalkoja.
- Puuttuva tai vauroitunut ulosheittosuoja voi aiheuttaa terakosketuksen tai vammoja sinkoutuvista esineista.
Vammoja tapahtuu usein sen seurauksena, etta ruohonleikkuri vedetaan jaln yli liukastumisen tai kompastumisen aiheuttaman kaatumisen aikana. Alä pidä kiinni leikkurista, jos kaadut; päästä kahva irti valittomasti.
Alä koskaan vedruhonleikkuria takaisin itseasi kohti samalla, kun kavelet. Jos sinun taytyy peruuttaa ruhonleikkuria poispain seinastā tai esteem luota, katso ensin alas ja taakse valttäksesi kompastumisen ja noudata sen jälkeen seuraavia vaiheita:

• Ota etäisyyttä ruohonleikkuriin, jotta voit kokonaan ojentaa käsivarret.
  Varmista, etta sinulla on tasapainoinen ja vakaa asento.
  Vedruhonleikkuria hitaasti taaksepain enintaan puoleen valin itseasi kohti
  Toista namà vaiheet tarvittaessa.
• Alä käytä ruohonleikkuria alkoholin tai huumausaineiden vaikutuksen alaisena.
  Alä koskaan käytä laitetta suojusten tai suojakilpien ollessa vialisia tai ilman, etta turvalaitteet, kuten ohjaimet ja/tai ruohonkerääjät, ovat paikoillaan.
  Pysy valpaaana - keskity sihen, mita teet. Käytä tervettä järkeä. Alä käytä ruohonleikkuria vasyneena.
  Moottorin/teran saatokahva on turvalaite. Alä koskaan yrità ohittaa sen toimtaa. Muutoin turvalaite on toimtakyvton ja seurauksena voi olla henkilovahinko kosketuksesta pyorivän teraan. Moottorin/teran saatokahvan tulee toimia helposti molempiin suuntin ja palata vapautettaessa automaattisesti irtikytkentäasento
  Välta vaarallisia ympäristöja - Alä käytä ruohonleikkureita koskeissa tai marissä paikoissa.
  Alä käytä sateessa.
  Varmista aina kunnon asento. Liukastuminen ja kaatuminen voivat aiheuttaa vakavan henkilovahingon. Jos tunnet menettavasi asentosi, päästa moottorin/ teran saätokahva valittomästi irti ja tera lopettaa pyöriramisen kolmen sekunnin kuluessa.
  Pysayta tera, kun ylitat sorateita, jalkakaytavia tai ajoteitta

Jos laite alkaa täristä poikkeavasti, pysäytä moottori ja tarkasta valittomästi syy. Tärinä on yleensä merkki hairiöista.

Tarkasta vaurioiden varalta
Vaihda tai korjaa kayttajan vaihdettavissa olevat vauroituneet osat;
Tarkasta loysien osien varalta ja kirista ne

• Alä koskaan käytä ruohonleikkuria ilman takasuojaa, ulosheittosuojaa, ruohopussia, silppuria, sivuosan ulosheittokourua, moottorin/terän saätokahvaa tai muita paikoillaan ja toiminassa olevia turvalaitteita. Alä koskaan käytä ruohonleikkuria, jos turvalaitteet ovat vauroituneet. Varoituksen noudattamatta jattaminen voi aiheuttaa henkilövahingon.

Jos eisiintyy tilanteita, joita ei kasiitellä tassakasikirjassa, ole varovainen ja kayta hyvaa harkintaa. Ota yhteyttä EGO- asiakspalveluun avun saamiseksi.
Käytä vain alla mainittujen akkuyksikköjen ja latauslaitteiden kanssa:

AKKUYKSIKKÖ LATAUSLAITE
BA1120E, BA2240E, BA2800, BA3360, BA4200	CH5500E, CH2100E

• Akkuyksikkö taytyy irrottaa laitteesta ennen laitteen romuttamista
  Akku on havitettavaturvallisesti.

KÄYTTO RINTEESSA:

Rinteet ovat erittain suuri tekijä liittyen liukastumiskaatumisista johtuvin tapaturmiin, joista voi seuratavakava vahinko. Varmista aina kunnon asento kaltevilla pinnoilla. Rinteissä leikkaaminen edellyttä erittain suurta varovaisuutta. Jos rinse saa sinut hermostuneksi, alä leikkaasen ruohoa. Käytä turvallisuussyistä sivulla 26 mainittua rinnemittaa rinteiden mittaamiseen ennen kuin käytät tata laitetta alueella, jossa on rinteita tai mäkiä. Jos rinteen kaltevuus on yli 15 astetta, alä leikkaa sen ruohoa.

Toimi seuraavasti:

Leikkaa nurmikko rinteen kaltevuussuunnassa, alä koskaan ylos ja alas. Ole erittain varovainen, kun vaihdat suuntaa rinteissä.
- Varo reikiä, uria, kivia, piiloesineita tai toyssyja, johin voit liukastua tai kaatua. Pitka ruoho voi pillottaa esteita.

Ala toimi seuraavasti:

• Alä leikkaa ruohoa Alamäkien, ojien tai pengerten läheltä; voit menettä asennon ja tasapainon

• Alä leikkaa rinteita, joiden kaltevuus on rinnemittarin mukaan yli 15 astetta.

• Alä leikkaa markaa ruohoa. Epavakaa asento voi saada sinut liukastumaan.

HUOLTO

A VARIOITUS: Ruohopussin osin, ulosheittosuojaan, sivuosan ulosheittokouruun, silppuriin ja takasuokaan kohdistuu kulumista ja vauroitumista, mikä voi saada liikkuvat osat nakyviin tai singota esineita ja lisātā taten loukkaamisriskä. Tarkasta turvallisuuden varmistamiseksi kaikki componentit säännöllistesti ja vaihda vauroituneet componentit valittomästi tassä kaskirjassa mainittuihin valmistajan hyväksymia varaosia. Ota yhtetyttä EGO-asiakaspalveluun tai lahimpään EGO- huoltopisteeseen ja valtuutetun huoltoteknikon tulee suorittaa kaikki korjaukset ja vaihdot.

• Jos ruohonleikkurin sisäänrakennetun ylikuormitussuojan kytkin laukeaa toistuvasti, ota yhteyttä EGO- asiakspalveluun tai lahimpään EGO-huoltopisteeseen.
• Älä pese ruohonleikkuria letkulla; esta veden paasy moottoriin ja sahkölitantöihin.
• Irrota avain ja varastroi toimettomat ruohonleikkurit sisātiloihin, kun niītā ei kāytetā. Anna moottorin jäahtyā ennen kuin varastroit sen suljettuun tilaan. Ruohonleikkuri tulee varastoida korkealle ja kuivaan tai lukittuun suljettuun tilaan lasten ulottomattomiin.
  Käytä huollon yhteydessä vain tassä kaskirjassa mainittuja valmistajan hyväksymiä varaosia. Laitteen alkuperäisia vaatimuksia tayttamattomien osien käytö voi saada laitteen toimimaan vaärin ja vaarantaa turvallisuuden.
• Irrota tai kytke akkuyksikkö irti ennen huoltoa, puhdistusta tai materiaalin puhdistamista ruohonleikkurista.
  Noudata lisavarusteiden vaihtamiseen liittyviä ohjeita.
  Pida kahvat kuivina, puhtaina, oljyttona ja rasvattomina
  Pienennä tulipalon vaaraa pitamalla ruho, lehdet ja leikkuujätekertymat kaukana moottorin kotelosta.
  Tarkasta teran ja moottorin kiinnityspulttien oikea kireys saannollisin valiajoin. Tarkasta tera silmamaaraisesti myos vaurioiden varalta (esim. taipuminen, murtuminen ja kuluminen). Vaihda tera vain tassä kasikirjassa mainitulla identisella vaihtoterallä.
  Huolla ruohonleikkuria huolellisesti - pida leikkurin tera teravana ja puhdista parhaan ja turvallisimman suorituskyvyn aikaansaamiseksi. Ruohonleikkurin terat ovat teraviä ja ne voivat viittä. Peita tera tai kayta kasineita ja ole erittain varovainen, kun huollat sita.

Alä koskaan poista tai peukaloi turvalaitteita. Tarkasta niiden asianmukainen toiminta saannollisesti. Alä koskaan tee mitään, mikä hairitsee turvalaitteelle tarkoitettua toimintaa tai vähentä turvalaitteen tarjoamaa suojaa.
- Pysäytä moottori aina ennen saatöjen tekemistä pyörän tai leikkuukorkeuden saatöä.
Kun osut vieraaseen esineeseen, pysaytta moottori, irrota avain ja tarkasta ruohonleikkuri perusteellisesti vauroiiden varalta. Korjaa vauriot ennen ruohonleikkurin kayttöa.
Yllapida tai vaihda turvallius- ja ohjekylttarvittaessa. Ota yhteytta EGO-asiakaspalveluun tai lahimpaan EGO-huoltopisteeseen ja valtuutetun huoltoteknikon tulee suorittaa kaikki korjaukset ja vaihdot.

SÄLYTÄ NÄMÄ OHJEET. Lue niitta usein ja annane myos luettavaksi muille henkilöille, jotka mahdollisesti käytävat tyokalua. Jos lainaat tyokalua toiselle henkilolle, anna mukaan myos namä ohjeet, jotta voit estä tuotteen vaärinkäytön ja mahdollisesti vahingon.

AKUN KAYTTO JA HOITO

Kierrata tai havitta akut asianmukaisesti luonnonvaroja saastavallä ravalla. Tama tuote sisaltaa litiumioniakkuja. Paikalliset tai kansalliset lait estavat litiumioniakkujen havittamisen ravallisten roskien mukana. Kysy paikallisetla jateviranomaiselta tietoja kaytettaviss olevista kierratys- ja/tai havitysvaithoehdoista.
Suojaa akkuyksikon navat kestavalla teipillä, kun alkuyksikko on irrotetu havittamista tai kierratysta varten. Alya yritu tuhota tai purkaa akkuysikkoo tai irrottaa sen osia. Litiumioniakut taytyk kierrattai tai havittao iokein. Alya myoskaan koskaan kosketa napoja metalliesineillä ja/tai kehon osilla, koska siita voi aiheutua oikosulku. Pida poissa lasten ulottuvila. Naiden varoitusten noudattamatta jattaminen voi aiheuttaa tulipalon ja/tai yakavan henkilovahingon

NESTETTÄ VOI VUOTAA AKUSTA, JOS SIIHEN KOHDISTUU ISKUJA; VÄLTÄ TÄLLOIN KONTAKTIA. JOS KONTAKTI VAHINGOSSA TAPAHTUU, HUHTELE VEDELLÄ. JOS NESTETTÄ PÄASEE SILMIIN, HAKEUDU MYÖS LÄKÄRIN HOITON. Akkuneste voi aiheuttaa arsytystä tai palovammoja.

MAARITYKSET

Mallinumero LM2020E			LM2020E-SP
Automaattinen työntö-järjestelmä		Ei Kyllä
Jännite		56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V=56 V/3150 /min 3150 /min
Nopeus ilman vastusta 3150 /min 3150 /min
Leikkauskorkeus 25-95 mm		25-95 mm
Leikkauskorkeuden asennot		6	6
Kannen koko 51 cm 51 cm
Leikkausleveys 50 cm 50 cm
Ruohopussin tilavuus 60 L 60 L
Leikkurin pano (ilman akkua, maankat-tolisäke)		24,4 kg	27,2 kg
Terämalli		AB2001	AB2001
Mitattu änen tohetaso LWA		91,5 dB(A)K=1,80 dB(A)	91,0 dB(A)K=1,89 dB(A)
Änenpaineen toaso käytä-jän korvien tasolla LPA K=3 dB(A)		79,5 dB(A) 79,2 dB(A)
Taattu änen tohetaso LWA(2000/14/EC:n mukaisesti)		93 dB(A)	93 dB(A)
Värinä ah,K=1,5 m/s2	Vasen kahva	≤2,5 m/s2	≤2,5 m/s2
	Oikea kahva	≤2,5 m/s2	≤2,5 m/s2
Terän jarru		Kyllä	Kyllä

• Ilmoitetu tärinān kokonaisarvo on mitattu standardikoemenetelman mukaan ja sitä voidaan käyttaa verrattaessa tyokaluja keskenään
  Ilmoitettua tärinän kokonaisarvoa voidaan myos kayttä altistumisen ennakkoarvioinnissa.

HUOMAA: Sähkötyökalun todellisen käytön aikana ilmenevä tärä voi erota työkalun käytöle ilmoitetusta arvost. Käytäjan suojelemiseksi on todellisissa käytöloosuhteissa käytettäva kaseinita ja kuulosuojaimia.

PAKKAUSLUETTELO

OSAN NIMI	MÄÄRÄ
Ruohonleikkuri	1
Ruohopussi	1
Ruohopussin kehys	1

Silppuri	1
Sivuosan ulosheittokouru	1
Turva-avain	2
Käytäjän käsikirja	1

KUVAUS

TUNNE LEIKKURISI (kuvat A, B, C, D ja E)

1 Vapautuskytkin (kytkinvipu)
2 Kahva
3 Turvallisuuspainike
4 Automaattisen tyonnnon liipaisin
5 Kahvan lukituskiristin
6 Ruohopussi
7 Leikkauskorkeuden saatovipu
8 Takarengas
9 Sivulla oleva poistoluukku
10 Leikkurin kansi
11 LED-ajovalot
12 Kansisuojus
13 Etukahva
14 Akun kansi
15 Takakahva
16 Pikasaedin
17 Takana oleva poistoluukku
18 Sivukisko
19 Automaattisen työnnon nopeudensäädinvipu
20 Lokasuoja
21 LED-ajovaloen kytkinpainike
22 Virran merkkivalo
23 Akun vapautuspainike
24 Turva-avaimen avaimenreikä
25 Maankattolisäke
26 Sivulla oleva poistosuppilo

KAYTTÖ

RUOHOPUSSIN KOKOAMINEN

1) Liu'uta ruohopussi kehykseen (kuva F).
2) Kiinnitä yläkiinnikkeet kehykseen (kuva G) kiinnitä sen jälkeen kaksi sivukiinnikettä. Kiinnitä alakiinnike viimeisenä.

3) Valmiiki koottu ruohopussi on esitetty kuvassa H.

TAITETTAVAN KAHVAN SÄTÄMINEN

VAROITUS: Alä yritä käynnistäa leikkuria ennen kuin kahva on lukittu johonkin esiasetetuista käyttoasennoista (YLEMPI KAYTTÖASENTO, KESKITASON KAYTTÖASENTO ja YLEMPI KAYTTÖASENTO).

Leikkurin kahva on kuljetettaessa tilaa saastavassla LUKITUSSA VARASTOASENNOSSA (kuva I).

1) Paina pohjassa pikasaadintä, niin kahva vapautuu LUKITUSTA VARASTOASENNOSTA.
2) Nosta kahva taitetusta asennosta ja vapauta saadin. Kaannsaadinta ylos, kunnes kuulet ja tunnet lukkopinnin lukittuvan johonkin kuvan J osoittamista asennoista.

Kuva J osien kuvaus alla:

J-1 Lukittu varastoasento

J-2 Ruohopussin liittämis-/poistamisasento

J-3 Yempi käytöasento

J-4 Keskitason käytöasento

J-5 A empi käytöasento

RUOHOPUSSIN/SILPPURIN LIITTÄMINEN/ POISTAMINEN

VAROITUS: Alä ikinä tee muutoksia ruohonleikkuriin ilman, etta ensin sammutat moottorin, poistat turvaavaimen ja odotat, etta tera lopettaa pyörismen.

HUOMAA: Liitä mikä takansa osa ruohonleikkuriin ennen leikkaamista.

Ruohopussin liittaminen/irrottaminen (kuva K)

Sädda kahva sopivaan kaytöasentoon. Nosta takana oleva poistoluukku ja kiinnitä ruohopussi käntyvään tankoon. Ruohopussin voi poistaa nostamalla se pois tangosta. Vapauta viimeiseksi takana oleva poistoluukku.

HUOMAA: Poista esiasennetttu maankattolisäke leikkurista ennen kuin liität leikkuriin ruohopussin.

Silppurin liittaminen/irrottaminen (kuva L)

Nosta takana oleva poistoluukku ja aseta maankat-tolisake leikkuriin. Poista se vetamalla se ulos. Vapauta viimeiseksi takana oleva poistoluukku.

Sivulla olevan ulosheittokourun/pointaminen (kuva

Nosta sivulla oleva poistoluukku. Aseta poistoluukun aukko poistoluukun tapin kohdalle ja vapauta ote poistoluukusta varovaisesti niin, etta se pyorii kaantyvässä tangossa, kunnes se lepää tukevasti poistosuppilon

paall. Poista se nostamalla sivulla oleva poistoluukku ja nostamalla sivulla oleva poistosuppilo luukun kokoonpanotapista.

Kuva M osien kuvaus alla:

M-1 Sivulla oleva poistoluukku

M-2 Kokoonpanotappi

M-3 Kokoonpanoaukko

M-4 Sivulla oleva poistokouru

M-5 Tappi

HUOMAA: Maankattolisäke on asennettava, kun sivulla oleva poistosuppilo on kiinnitetty.

LEIKKAUSKORKEUDEN SÄTÄMINEN (kuva N)

AROTUS: Pida jalat etaallrungosta, kun saadat sen korkeuttta. Ruohonleikkuri voidaan asettaa 6 eri leikkuukorkeudelle 25-95 mm valille. Valitse oikea leikkuukorkeus ruohotyyppien ja nurmikon olosuheiden mukaan.

HUOMAA: Varmista tyokalua liikuttaessasi, etta leikkuukorkeus on saedetty vahintaan asentoon 3. Varoituksen noudattamatta jattaminen voi aiheuttaa teran vauroitumisen.

AKKUYKSIKON KIINNITYS/IRROTUS (kuva 0) LATAA ENNN ENSIMMAISTA KAYTTOA.

AROTUS: Jos jokin osa on rikkoutunut tai puuttuu, alä yritä kiinnittäa akkuyksikkoä ruhonleikkuriin tai kayttäruhonleikkuria ennen kuin rikkoutuneet tai puuttuvat osat on korvattu. Varoituksen noudattamatta jattaminen voi aiheuttaa vakavan henkilovahingon.

Liittäminen

Työnnä akkuyksikköä, kunnes kuulet napsahduksen.

• Poistaminen

Paina akkuosiassa olevaa akun vapautuspainiketta ja vedä akku ulos.

Kuva 0 osien kuvaus alla:

0-1 Turva-avaimen avaimenreikä

0-2 Turva-avain

0-3 Akun vapautuspainike

huomaa: Varmista ennen kayton aloittamista, etta ruohonleikkurin salpa napsahtaa paikalleen ja etta M) akkuyksikk on kiinnitetyruohonleikkuriin.

LEIKKURIN KAYNNISTÄMINEN/SAMMTAMINEN

A VArOITUS: Vierasesineita voi ruohonleikkurien kayton seurauktena lentaa omiin silmiisi tai muiden silmiin, jolloin silmiin voi tulla vakavia silmavammoja. Pida aina suojalaseja kaytttaessasi ruohonleikkuria ja tehdessasi sihen saatjai tai korjauksia.
VAROITUS: Varmista,etta muut ihmiset ja lemmikkieläimet ovat vahintaaan 30m paassruohonleikkurista sen ollessa kaytossa.
A VArOITUS: Tera jatkaa mutaman sekunnin pyorimista sen jälkeen, kun ruhonleikkuri on sammutetu. Anna moottorin/terän pysahtya ennen kuin kaynnista sen uudelleen. Alä kaynnista ja sammuta ruhonleikkuria nopeasti.

TURVA-AVAIN

Leikkuriin on sisallytety pointettava turva-avain, joka estaai laitteen kaynnistamisen vahingossa tai langattoman leikkurin luvattoman kayton. Leikkuria ei voi kayttaa, josturva-avain ei ole leikkurissa.

VAARA: Pyorivat terat voivat aiheuttaa vakavan vamman. Vakavien vammoen valttamiseksi poista turvaavain aina, kun leikkuri on vartioimatta tai kun saadat, puhdistat, huollat, kuljetat, nosat tai varastroit leikkurin.

HUOMAA: Moottorin voi käynistää vain, jos.

Kahva on lukittu toiseen kaytttoasentoon
Sivukiskot ovat taydessa pituudessaan (kuva P).
Molemmat vihreät kahvan lukituskiinnikkeet on lukittu kunnolla (kuva Q).

Q-1 osoitus line

HUOMAUTUS: Alä yritä ohittaa turvapainikkeen tai vapautuskytkimen toimintaa

Kännistys

1) Liitta akku leikkuriin, aseta turva-avain avaimenreikaaan ja sulje akun kansi (kuva 0).
2) Paina turvapainike pohjaan kuvan R mukaisesti.
3) Samalla kun turvapainiketta painetaan pohjaan, vedavapautuskytkintä ylos kahvaan asti ja päästa sitten turvapainike irti. (Kuva S)

Sammutus

1) Vapautajokytkin.
2) Automaattisen jarrulaitteiston sahkojarru pysayttta teran pyorimisen 3 sekunnin kuluessa ajokytkimen vapauttamisesta.

AUTOMAATTINEN VETOJÄRJESTELMÄ (LM2020E-SP)

LM2020E-SP-leikkurissa on automaattinen vetomahdolliusus. Järestelmä on erillinen terän virtakytkimesta; se ei ole riippuvainen terien pyörämisetä.

Jos haluat kayttä järestelmäilman, ettaret pyörivat, vedä automaattisen tyontotoiminnon liipaisinta kahvaa kohti. Kun päästät irti automaattisen tyontotoiminnan liipaisimesta, automaattinen tyontotoiminanta sammu.

Järestelmän nopeus on vaihteleva. Jos haluat lisätä nopeutta, siirra automaattisen vetotoiminnon nopeusvipua eteenpäin. Jos haluat vähentää nopeutta, siirra automaattisen vetotoiminnon nopeusvipua taakse (kuva T).

Leikkuukaytto pyorivien terien kanssa:

1. Kaynnista leikkuri.
2. Pida vapautuskytkinta kahvaa vasten vasemmalla kadellasi ja vedamalla automaattisen tyontotoiminnon liipaisinta kahvaa kohti oikealla kadellasi.
3. Pidä sekä vapautuskytkintä etta automaattisen tyontotoiminnan liipaisinta samanaikaisesti kahvaa vasten oikealla kädelläsi ja käytä vasenta kattasi saatamän automaattisen tyontotoiminnon nopeusvipua halutulla tavalla.

VAROITUS: Vammariskin vahentämiseksi alä ikinä yritä ohittaa kytkintä tai automaattista vetokytkintä. Automaattinen vetotoiminto on tarkoitetu vain suunniteltuun kayttotarkoitukseensa.

LEIKKURIN LED-AJOVALOT(kuva.A-13)

Paina vaihtopainiketta (kuva C-22) sytyttäaksesi/sammuttaaksesi LED-ajovalot akkuosion etuosassa.

LEIKKURIN VIRRAN MERKKIVALO (kuva U)

Ruohonleikkuri on varustetu virran tilan osoittimella, joka ilmaee akkuysikon varauksen tilan ja ruohonleikkurin tyoskentelytilan. Virran tilan osoitin sytty, kun tera pyorii tai kun LED-tyovalot palavat.

Ruohonleikkurin virran tilan osoitin	Merkitys Toimenpide
Palaa vihreänä	Ruohonleikkuri toimii asianmu- kaisesti; akun varausta on jäljellä vähintään 15%	n/a
Palaa punaisena	Matala akun varaus	Sammuta ruohonleik- kuri ja lataa akkuyksikkö
Vilkkuu punaisena	Akkuyksikkö on lähes tyhjä	Sammuta ruohonleik-kuri ja lataa alkuyksikkö
Palaa oranssina	Ruohonleikkuri tai alkuyksikkö on ylikuumentunut	Irrota akku ruo-honleikkurista, siirrä molemmat varjoon ja anna niiden jäähtyvähintään 15 minuuttia
Vilkkuu oranssina	Ruohonleikkuri on ylikuormittunut	Leikkaa hitaam-min tai pienennä kuormitusta nostamalla leik-kuukorkeutta

LEIKKURIN YLIKUORMITUSSUOJAUS

Ylikuormituksen välttamiseksi välta lian suurten ruohikkoalueiden leikkaamista kerralla. Hidasta leikkaustahtia tai nosta leikkauskorkeutta.

Leikkurissa on sisäänrakennettu ylikuormittusuojaus. Kun leikkuri on ylikuormittunut, moottori sammu ja leikkurin virran merkkivalo vilkuu orangsina. Poista akku leikkurista. Tarkista, onko kannen alle kertynyt ruohoa ja poista se tarvittaessa. Asenna sitten akku takaisin ja käynistä leikkuri uudelleen.

AKUN KORKEAN LÄMPÖTILAN SUOJA

Akkuyksikko tuottaa lampoä kayton aikana. Lampo haihtuu pois hitaamin kuumalla saallä. Jos akun lampotila ylittaa 70^ kayton aikana, suojaspiiri sammuttaa valittomasti ruhonleikkurin akkuyksikon suejelemiseksi vauroitumiselta. Ruhonleikkurin virran tilan osoitin palaa oranssina.

Vapauta ajokahva, odota kunnes akkuyksikkö jähtyy n. 67°Cn lampötilaan ja käynistä ruohonleikkuri sen jälkeen uudelleen.

YLLAPITO

A VArOITUS: Poista turva-avain ja akku leikkurista aina, kun kokoat osia, teet muutoksia tai puhdistat laitetta vakavan henkilovamman valttamiseksi.

VAROITUS: Käytä huollon yhteydessä vain valmistajan hyväksymiä varaosia. Muiden osien käytto voi aiheuttaa vaaran tai vahingoittaa tuotetta. Valtuutetun huoltoteknikon tulee suorittaa kaikki korjaukset ja vaihdot, jotta voidaan taata tuotteen turvallinen ja luotettava käytto.

LEIKKURIN PUHDISTUS

VAROITUS: Poista aina turva-avain ja akku, kun huollat tai kuljetat leikkuria.

Leikkurin kannen alaosa tulee puhdistaa jokaisen kayttokerran jalkeen, sillä ruoho, lehdet, lika ja muu irtoaines kertyvät sinne. Tämä kertyminen aiheuttaa metalliosien ruostumista ja syöpymista ja vähentää leikkurin leikkaustehoa.

Poista kaikki kertynyt ruoho ja lehdet ajoakselin ympäriltä (vain LM2020E-SP) ja moottorituulettimasta (älä käytä vetta). Puhdista leikkuri kostealla liinalla.

TERÄN POISTAMINEN/ASENTAMINEN

VAROITUS: Suojaa aina katesi paksuilla kasineillai tai kaarimalla leikkauspinnat riepuihin tai muhin materiaaleihin silsoin, kun teet yllapitototia leikkurin teralle.

Teran poistaminen(kuva W)

HUOMAA: Jos pultti pyorii moottorin akelin kanssa, kun pulttia loysataan, kaannu tuuletinta kasin, kunnes tuulettimen aukot ovat samassa linjassa teran aukkojen kanssa, ja laita toinen metallitanko reikiin.

Teran asentaminen

Seuraa kuvan V kokoonpanojarjestysta: kun tuletti- men tera on kohti kanta ja kuviollinen teran puoli kohtiulkopuolta, linja tuulettimen aukot teran aukkoihin (kuva X) ja kirista sitten tera kuvan X osoittamalla tavalla.

Kuvien V ja W osien kuvaus alla:

V-1 Tüuletin V-5 Pultti
V-2 Sisäläppa W-1 Vakain 1
V-3 Tera W-2 Vakain 2
V-4 Ulkolaippa W-3 14	mm:n	kiintoavain

HUOMAA: Suositeltu momentti terän pultin kirstämiselle on 49-59Nm.

LEIKKURIN SÄLYTYS

• Irrota akkuyksikkö ruohonleikkurista ja varastoi se viileaan ja kuivaan tilaan. Alä sailytā sitā syövytävien materiaalien, kuten lannoitteiden tai suolan, vieressa.
• Varastoi ruohonleikkuri katettuun, suljettuun tilan, joka on viileä ja kuiva ja lasten ulottumattomissa.
• Alä peita ruohonleikkuria yhtenäisellä muovipressulla. Muovipäälysteet pidattavat COSTUTTA ruohonleikkurin ympärille, mika aiheuttaa ruostetta ja korroosiota.
  Leikkuri voidaan varastoida litteanä tai pystyasennossa (kuva Z).

VAROITUS: Jos ruohonleikkuri alkaa kaatua kumoon pystysuorasta asennosta, ruohonleikkuri voi vaurioitua tai voi aiheutua henkilovahinko. Pidä ruohonleikkuri aina vakaana ja lasten ulottumattomissa, kun se on pystysuorassa asennossa. Jos mahdollista, varastroi se vaakasuoraan.

Ympäristönsuojelu

Alä havita sahkolaitteita, akun latauslaitteita ja akkuja/ladattavia akkuja kotitalousjatteen mukana!

Euroopan parlamentin ja neuvoston direktivin 2012/19/EU mukaan sahko- ja elektroniikkalaitteet, jotka eivat ole ena kayttokelpoisia, ja Euroopan parlamentin ja neuvoston direktivin 2006/66/EY mukaan vialiset tai kaytetyt akkuyksikot/ akut tayty kerat a erikseen.

Jos sahkolaitteh havitetaan viemallkaatopaikoille tai roskalajin,haarllisia aineita voi vuotaa pohjaveteen ja paastaravintoketjuun ja vahingoittaa taten ihmisten terveyttja hyvinvointia.

EY-VAATIMUSTENMUKAIUSVAKUUTUS C

Me, EGO EUROPE GMBH

Vakutamme, etta tuote 56 V:n Iltiumlakulla tolmiva johdoton ruhonleikkuri LM2020E / LM2020E-SP

noudattaa seuraavien direktivien keskeisiä terveys- ja turvallisuusvaatimuksia:

2006/42/EY, 2014/30/EU, 2011/65/EU, 2000/14/EY

Standardit ja tekniset erittelyt, joihin viitataan:

EN 60335-1, EN 60335-2-77, EN 62233, EN 55014-1, EN 55014-2

LM2020E LM2020E-SP

Mitattu aen tehotaso: 91,5 dB(A) 91,0 dB(A)

Taattu aen tehotaso: 93 dB(A) 93 dB(A)

Littteen VI vaatimustenmukaisuuden arvointimenettely direktivin 2000/14/EY mukaan.

Ilmoitetu laitos:Societe Nationale de Certification et d'Homologation

Peter Melrose Dong Jianxun Toimitusjohtaja, EGO Europe GmbH

Chevronin laatujohtaja

* (Auktorisoitu CHEVROIN edustaja ja vastuussa teknisista asiakirjoista)

01/12/2016

VIANETSINTÄ

A VArOITUS: Poista aina turva-avain ja akkuyksikko, kun huollat tai kuljetat ruohonleikkuria. Suojaa aina kasiasi kayttamalla paksuja kaseinita tai kietomalla leikkuusarmiin rattejai tai muita materiaialeja, kun huollat ruohonleikkurin teraa

ONGELMA SYY RATKAISU
Ruohonleikkuri ei käynnisty	■ Akkuyksikkö on tyhjä ■ Akkua ei ole kiinnitety paikalleen akkulokerossa. ■ Akku tai ruohonleikkuri on liian kuuma. (Ruohonleikkurin virran tilan osoitin palaa oranssina 10 sekuntia) ■ Sivukiskot eivät ole tãydessã pituudessaan ja kiinnikkeitã ei ole lukittu asentoon ■ Kahvaa ei ole asetettu kumpaankaan kãytöasentoon. ■ Ruoho ja leikkuujätteet ovat tukkineet ruohonleikkurin rungon.	■ Lataa akkuyksikkö ■ Kiinnità akku leikkurin. Paina sitã, kunnes kuulet naksahduksen. ■ Anna akkuyksikon tai ruohonleikkurin jäähtyã, kunnes lampötila laskee alle 67 °C:een. ■ Pidennà kahva tãyteen pituuteen ja lutkitse molemmat kiinnikkeet ■ Sãädã kahva toiseen kãytöasentoon. ■ Puhdista ruohonleikkurin runko ja varmista, etta terã pãasee liikkumaan.
Ruohonleikkuri ei leikkaa tasaisesti	■ Terã on tylsã. ■ Leikkuukorkeutta ei ole asetettu oikein. ■ Terã on koottu vãärin.	■ Teroita tai vaihda terã. ■ Nosta runkoa korkeampaan leikkuukorkeusasetukseen ■ Kokoa terã uudelleen, noudattaen tamän kãsikirjan osiota "TERÄN ASENNUS".
Ruohonleikkuri sammu ruohon-leikkuuun aikana	■ Akkuyksikkö on tyhjä. ■ Ruohonleikkuri on yikuormitustilassa ■ Ruoho ja leikkuujätteet ovat tukkineet ruohonleikkurin rungon ■ Akku tai ruohonleikkuri on liian kuuma (Ruohonleikkurin virran tilan osoitin palaa oranssina 10 sekuntia.) ■ Sivukisko on vetãytnyt hieman takaisin sisãän kahvaan kãytelyn työntövoiman seuraufsena.	■ Lataa akkuyksikkö. ■ Nosta leikkuukorkeutta tai hidasta leikkuunopeutta. ■ Puhdista ruohonleikkurin runko. Nosta leikkuukorkeutta tai leikkaa kapeampaa vãyläã. ■ Anna akkuyksikon tai ruohonleikkurin jäähtyã, kunnes lampötila laskee alle 67 °C:een. ■ Avaa kiinnikkeiten lukitus. Pidenän sivukiskot tãyteen pituuteen ja lutkitse kiinnikkeet uudelleen.
Ruohonleikkuri ei silppua oikein	■ Märkä leikkuujäte tarttuu rungon alapuolelle ■ Ruohonleikkuri on asetettu leikkaamaan liikaa ruohoa kerralla.	■ Odota, kunnes ruoho kuivaa enkuin jatkat leikkaamista. ■ Nosta runkoa korkeampaan leikkuukorkeusasetukseen.
Liiallista tärinäesiintyy	■ Leikkuuterä on löysällä. ■ Leikkuuterä on tasapainoton. ■ Leikkausterä on väantynyt. ■ Moottorin aksemi on taipunut	■ Kiristä terän pultti. ■ Tasapainota terä ohjeiden mukaan. ■ Vaihda terä. ■ Ota yhteyttä EGO-asiakaspalveluun.
Kahvan lukitus ei toimi.	■ Kiskot eivät ole tãysin auki.	■ Vedä kiskot mahdollisimman auki ja lukitse salvat.

TAKUU

EGO-TAKUUKÄYTÄNTÖ

Katso verkkosivuila osoitteesta egopowerplus.com EGO-takuukaytannon ehod ja edellytykset kokonaisuudessaan.

Aipuoc opoea koivtoinonc:0499

Peter Melrose Dong Jianxun

EGO Europe GmbH Chervon

(E_EPOA BOD MEVOC EKTPOAD WTO TH CHERVON KAI UTEU B UVO VC YIA TIV TEV XIK T EK P I O N)

01/12/2016

GR

ANTIMETQNIIEH IPOBAHMATON

A IPOEIAONIOIHs: AIOJAKpuVEe TnVTA TO KAEiOaPAAEiAc KAI Tn OuaToXia MITATAPIW KATA Tn OuvTnpoN n METAPopApouuXavnmuoC. PooTATEUETE TAVTA TA Xepia OAC FOpWvTAC AVKETIKA YAVTIA N TUAYovTAC Tc AKEC KOttnc ME TnviA n aaaa uikk 6tav DieayeTe OuvtnpOOn OTN LEIDa XlookoTTIKOU npxavnpoC.

TUNNE OMA NIIDUKIT (Joon. A ja B ja C ja D ja E)

1 Kangluliti (luliti hoob)
2 Käepide
3 Turvanupp
4 Iselikuva susteemi pästäk

Vajutage akukambris olevat akuvabastusnuppu.

ETTEVAATUST. Arge uritage muuta turvanupu voi kangluliti funktsooni.

Alustamine
