BRUKSANVISNING IAN 64584 POWERFIX

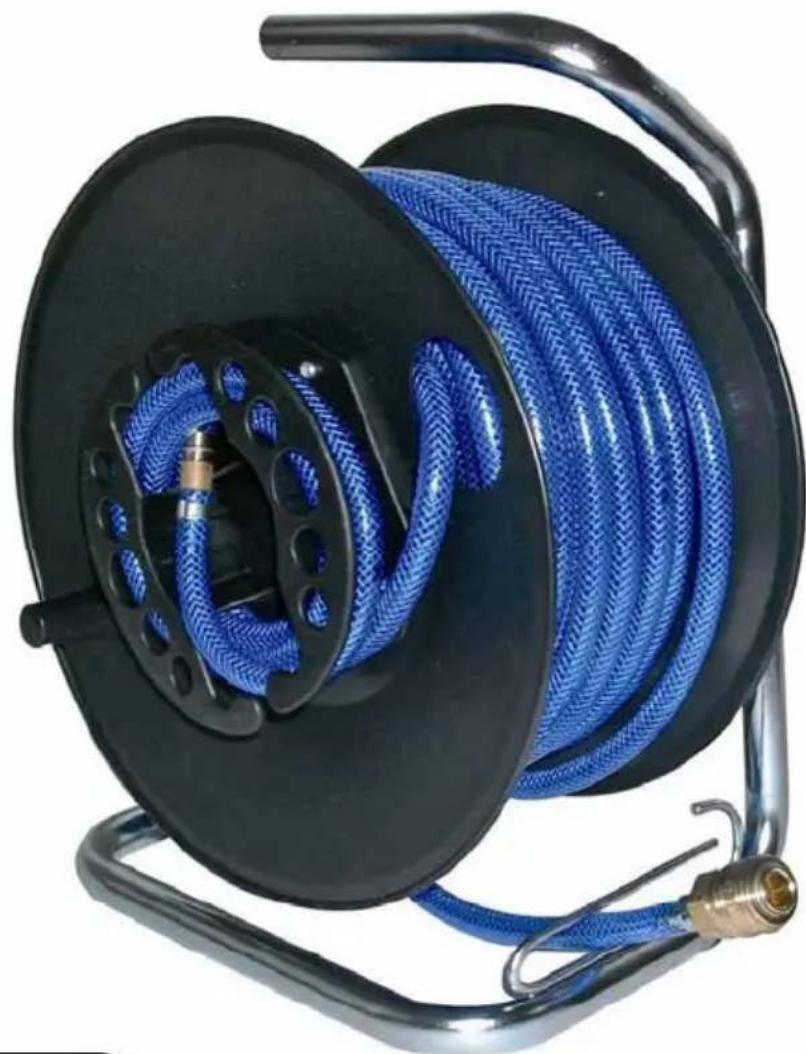

OBS: Läs igenom denna bruksanvisning noga och spara den. Beakta och följ säkerhetsanvisningarna! BruksanvisningSlangvinda för tryckluft SE 10049 Bruksanvisning BK-64584 45 Version: 10049-04-2011_rev.1 Innehållsförteckning 1 Inledning Sida 46 2 Ändamålsenlig användning Sida 46 3 Säkerhetsanvisningar Sida 46 4 Innehåll Sida 47 5 Tekniska data Sida 47 6 Produktöversikt Sida 47 7 Idrifttagning och användning Sida 47

7.1 Idrifttagning Sida 48

8 Fel-lista Sida 48 9 Rengöring Sida 48 10 Underhåll Sida 48 11 Avfallshantering Sida 48 12 Garanti och service Sida 48 13 Certifikat om överensstämmelse Sida 49Slangvinda för tryckluft SE 10049 Bruksanvisning BK-64584 46 Version: 10049-04-2011_rev.1 1 Inledning Varje person som använder, rengör eller vill göra sig av med denna produkt, måste ha läst och förstått denna bruksanvisning. Bruksanvisningen är en del av produkten. Beakta alltid samtliga säkerhetsanvisningar. Om du har frågor, så bör du ta kontakt med handlaren eller kundtjänsten. (Adress se kapitel 12). 2 Ändamålsenlig användning Denna slangvinda för tryckluft är avsedd för universell användning i verkstäder, i trädgården, för renoveringsarbeten och för arbeten på fordon. Alla i handeln förekommande tryckluftsapparater kan användas tillsammans med den. Det är inte tillåtet att använda slangvinda för tryckluft för andra ändamål än dem som beskrivs i denna bruksanvisning, för det skadar produkten. 3 Säkerhetsanvisningar OBS: Följ nedanstående anvisningar när du använder slangvindan för tryckluft. Det minimerar risken för person- eller sakskador. Vid skador som uppstår på grund av att bruksanvisningen inte beaktats, gäller inte garantin. För sak- och personskador eller eventuella följdskador övertar vi inget ansvar. Markeringsorden och symbolerna som används in denna bruksanvisning har följande betydelse: Symbol Markeringsord / Betydelse FARA: Betydlig risk för personskador respektive livsfara om detta inte beaktas VARNING: Medelstor risk för personskador om detta inte beaktas FÖRSIKTIGT: Mindre risk för personskador, fara för sak- respektive produktskador OBS: Vad du bör beakta UPPLYSNING: Ytterligare informationer Tab.1: Symboltabell FARA: Medelstor risk för personskador om detta inte beaktas.

• Spara bruksanvisningen och ge den vidare till andra personer. Spara bruksanvisningen och lämna med den om du överlämnar slangvindan för tryckluft till någon annan.

• Öppna eller ändra inte slangvindan för tryckluft. Du ska inte öppna eller göra ändringar på slangvindan för tryckluft.

• Kontrollera tryckhållfastheten. Jämför uppgifterna på märkskylten med uppgifterna på kompressorn. Försäkra dig om att det maximala trycket inte överskrider uppgifterna på märkskylten. Om du inte följer detta finns det riskSlangvinda för tryckluft SE 10049 Bruksanvisning BK-64584 47 Version: 10049-04-2011_rev.1 för att tryckluftsslangen går sönder eller att anslutningarna förstörs.

• Stäng av enheten om den är defekt. Om du upptäcker funktionsfel eller defekter på slangvindan för tryckluft ska du inte använda den. Defekter kan t.ex. uppstå när slangen kläms eller om den skärs igenom. Lämna i sådana fall alltid in slangen för test och ev. reparation innan du börjar använda den igen. FÖRSIKTIGT: Undvik sakskador.

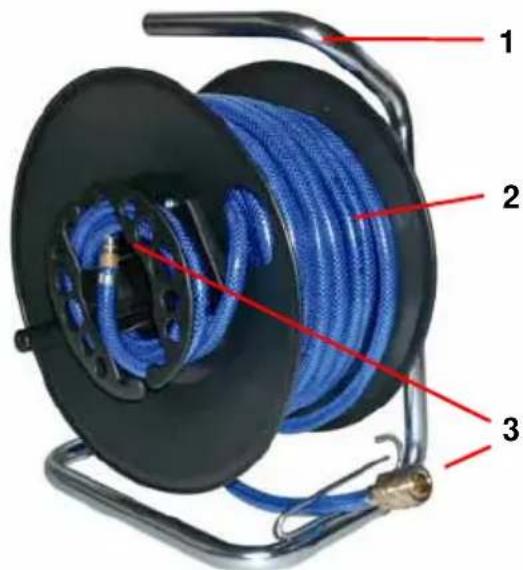

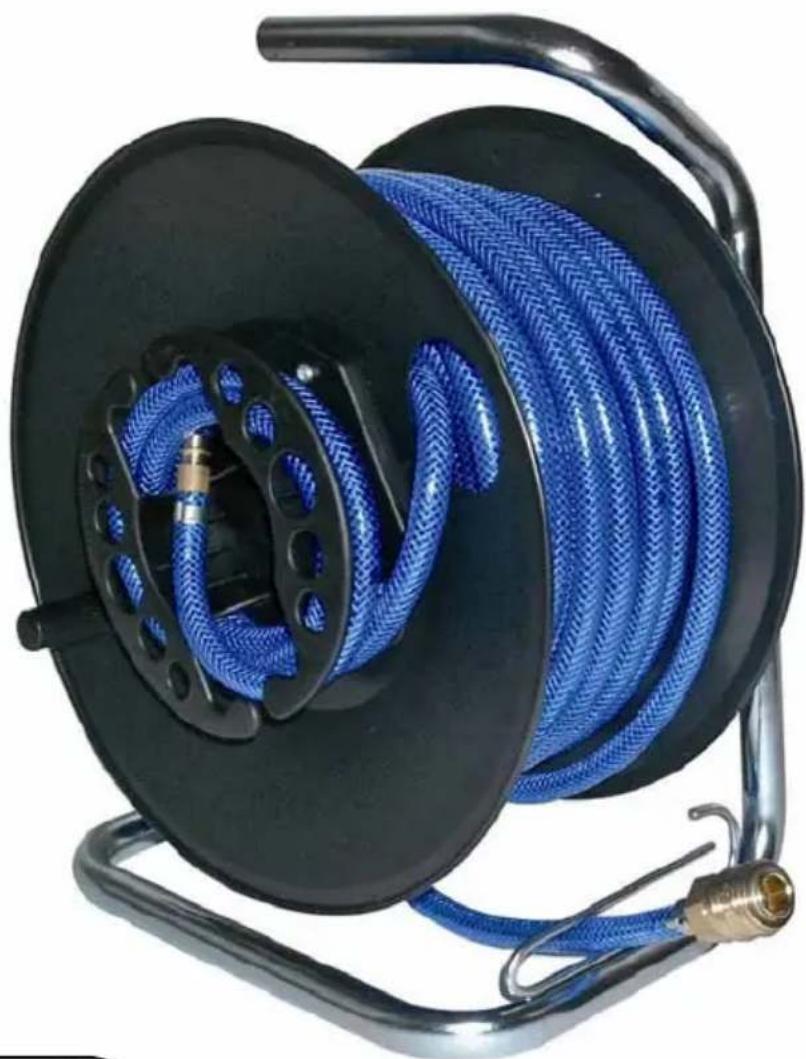

• Skydda tryckluftsslangen. Skydda tryckluftsslangen mot olja, syra, vassa kanter och höga temperaturer. Om detta inte följs kan slangen skadas. 4 Innehåll Efter att förpackningen packats upp måste omedelbart kontrolleras om innehållet är fullständigt och om produkten är utan skador och fel. 1 x Slangvinda för tryckluft 5 Tekniska Data Produkt: Slangvinda för tryckluft Artikelnummer: 10049 Klassificering: Mjuk-PVC- tryckluftsslang, genomskinligt blå med insida av väv Arbetstemperatur: -20 °C till + 60 °C Slanglängd: ca 20 m Diameter: 6/12 mm Sprängtryck: max. 15 bar Anslutningar: Luftslang och enhands-snabbkoppling av mässing Vinda: Förzinkat stålrör med slangupprullning Kappsling: Plastrulle Mått (HxTxB): 35,5 x 19 x 28,5 cm 6 Produktöversikt Här får du en överblick över produktens funktionselement samt en kort funktionsbeskrivning. I det följande kapitlet (7) beskrivs funktionen mera detaljerat. Bild 1: Översikt slangvinda för tryckluft Pos Beteckning Funktion 1 Stativ med slang- upprullning Underlättar slangens av- och upprullning 2 Trycklufts- slang Anslutning verktyg – slang - kompressor 3 Anslutningar Enhands- manövrering Tab.2: Delarna i slangvindan för tryckluft 7 Idrifttagning och användning OBS: Detta kapitel beskriver slangvinda för tryckluft grundfunktioner. Läs igenom kapitlet noga, för att förstå och kunna använda alla möjligheter och funktioner. Beakta följande anvisningar, och speciellt säkerhetsanvisningarna, för att undvika felaktig användning och

3Slangvinda för tryckluft SE 10049 Bruksanvisning BK-64584 48 Version: 10049-04-2011_rev.1 möjliga defekter. Se efter i listan med möjliga fel (kap. 8) eller tag kontakt med vårt service-ställe (kontakt s. kap.

12) om något problem skulle uppstå.

Beakta säkerhetsanvisningarna (se kapitel 3). 7.1. Idrifttagning 1 Anslutning till tryckluftsenhet Anslut tryckluftsslangens ände med snabbkopplingen till tryckluftsenheten. 2 Anslutning till kompressor Anslut tryckluftsslangens ände med anslutningsnippeln till kompressorn. Tab. 3: Idrifttagning 8 Fel-lista Problem/ Fel Möjlig(a) orsak(er) Åtgärder Slang- vinda för tryckluft fungerar inte - Trycklufts- slang defekt

- Kopplingen på trycklufts- slangen är inte ansluten till kompressor eller tryckluft- senhet - Kontroll- era om trycklufts- slangen är skadad - Kontroll- era så att anslutning- arna sitter ordentligt Tab. 4: Fel-lista 9 Rengöring FARA: Av säkerhetsskäl ska produkten frånskiljas från kompressorn innan rengöring! Använd bara en lätt fuktad trasa för rengöring. VIKTIGT: Använd inga skarpa rengöringsmedel eller kemikalier. 10 Underhåll VIKTIGT: Kontrollera före varje användning att produkten inte är skadad. Slangvindan med tryckluft ska alltid frånskiljas från kompressorn före underhåll eller reparationer. 11 Avfallshantering UPPLYSNING: Förpackningen och förpackningsmaterialet består av miljövänliga material och kan återvinnas till 100%. 12 Garantie und Service UPPLYSNING: Du erhåller 36 månaders garanti fr.o.m. köpdatum på denna produkt. Produkten har tillverkats omsorgsfullt och kontrollerats noggrant före försäljning. Om trots det produktions- eller materialfel kommer fram under garantitiden, så tar du omedelbart kontakt med respektive handlare. Skador som uppstår på grund av icke ändamålsenlig användning, av att bruksanvisningen inte beaktats eller ingrepp av obehöriga personer omfattas inte av garantin De flesta funktionstörningar orsakas av felaktig användning. UPPLYSNING: Läs vid störningar först efter i bruksanvisningen. Konsultera oss före eventuell returnering. Produkten kan inte tas emot förrän vi konsulterats. Ofrankerade försändelser tar vi inte emot.Slangvinda för tryckluft SE 10049 Bruksanvisning BK-64584 49 Version: 10049-04-2011_rev.1 Garantitiden på 36 månader varken förlängs eller förnyas av att garantin tas i anspråk. Artikel-nummer: 10049 (måste alltid anges): Service-adress: Uni-Elektra GmbH Steinbeisstr. 7 D-72501 Gammertingen [e-mail] Tel.: [phone] Garantie och service Produkten uppfyller avseende garanti för säkerhet och hälsa kraven i den tyska apparat. och produktsäker- hetslagen §7 avs. 1 stycke 2 GPSG. I överensstämmelse med detta har enheten GS-märkts:
