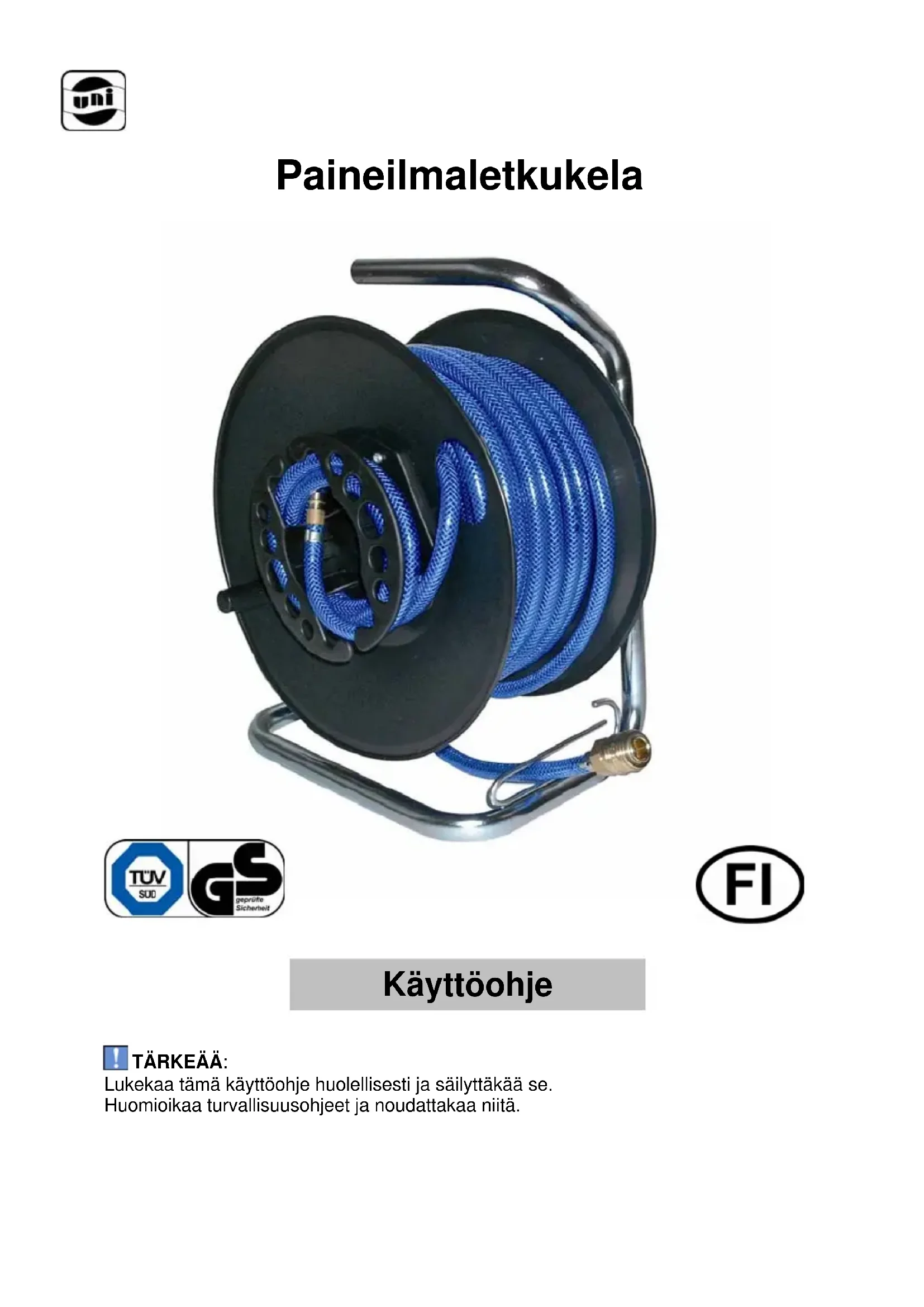

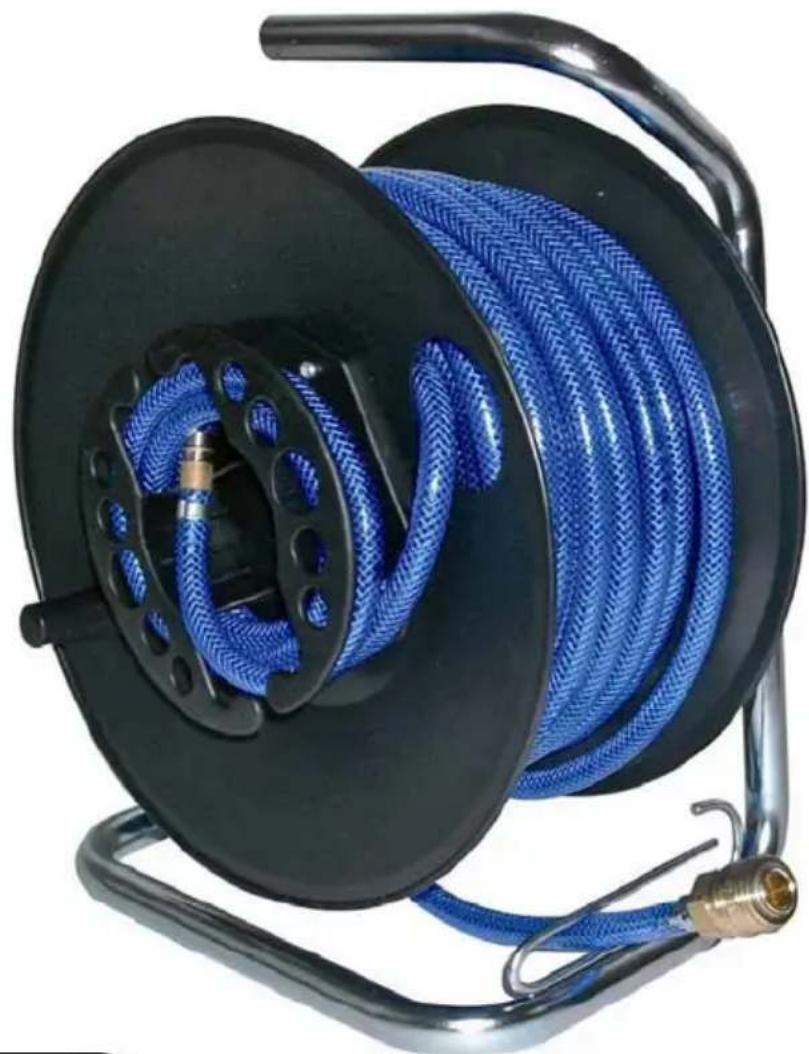

KÄYTTÖOHJE IAN 64584 POWERFIX

TÄRKEÄÄ: Lukekaa tämä käyttöohje huolellisesti ja säilyttäkää se. Huomioikaa turvallisuusohjeet ja noudattakaa niitä. KäyttöohjePaineilmaletkukela FI 10049 Käyttöohje BK-64584 51 Tila: 10049-04-2011_rev.1 Sisällysluettelo 1 Johdanto Sivu 52 2 Määräysten mukainen käyttö Sivu 52 3 Turvaohjeita Sivu 52 4 Osaluettelo Sivu 53 5 Tekniset tiedot Sivu 53 6 Tuotteen yleiskatsaus Sivu 53 7 Käyttöönotto ja käyttö Sivu 53

7.1 Käyttöönotto Sivu 54

8 Vikaluettelo Sivu 54 9 Puhdistaminen Sivu 54 10 Huolto Sivu 54 11 Jätteiden käsittely Sivu 54 12 Takuu ja huolto Sivu 54 13 Sertifikaatti ja valmistaja Sivu 55Paineilmaletkukela FI 10049 Käyttöohje BK-64584 52 Tila: 10049-04-2011_rev.1 1 Johdanto Jokaisen tätä tuotetta käyttävän, puhdistavan tai hävittävän henkilön tulee tuntea tämän käyttöohjeen sisältö. Tämä käyttöohje on oleellinen osa tätä tuotetta. Noudattakaa aina kaikkia turvaohjeita. Jos teillä on kysyttävää, ottakaa yhteyttä alan liikkeeseen tai huoltopisteeseen (osoitteet katso luku 12). 2 Määräystenmukainen käyttö Tämä paineilmaletkukela on tarkoitettu yleiskäyttöön verstaassa, puutarhassa, kunnostusöissä tai auton huollossa. Sen kanssa voidaan käyttää kaikkia tavallisia paineilmalaitteita. Muu kuin tässä käyttöohjeessa ilmoitettu käyttötarkoitus ei ole sallittua. Se vaurioittaa tuotetta. 3 Turvaohjeita TÄRKEÄÄ: Noudattakaa paineilmaletkukelaa käytettäessä seuraavia ohjeita. Näin henkilövaarat ja aineelliset vahingot minimoidaan. Takuu raukeaa vahingoissa, jotka johtuvat tämän käyttöohjeen noudattamatta jättämisestä. Emme ota vastuuta aiheutetuista aineellisista ja henkilövahingoista tai niistä johtuvista seuraamusvahingoista. Tässä käyttöohjeessa käytetyillä signaali-sanoilla ja symboleilla on seuraava merkitys:

Symboli Signaalisana / Merkitys VAARA: Huomattava henkilöiden loukkaantumis- tai hengenvaara noudattamatta jätettäessä VAROITUS: Keskinkertainen henkilöiden loukkaantumisvaara noudattamatta jätettäessä VAROKAA: Vähäinen henkilöiden loukkaantumisvaara sekä aineellisten vahinkojen tai tuotteen vaurioitumisen vaara TÄRKEÄÄ: Mitä tulisi ottaa huomioon OHJE: Lisäselvityksiä Taul.1: Symbolitaulukko VAROITUS: Noudattamatta jättäminen aiheuttaa keskinkertaisen loukkaantumisriskin

• Säilyttäkää käyttöohje ja antakaa se tarvittaessa eteenpäin Säilyttäkää käyttöohje ja luovuttakaa se eteenpäin paineilmaletkukelan mukana.

• Paineilmaletkukelaa ei saa avata/manipuloida. Älkää koskaan avatko, manipuloiko tai muuttako paineilmaletkukelaa.

• Paineenkestävyys on tarkastettava. Verratkaa tyyppikilven tietoja kompressorin tietoihin. Varmistakaa, ettei käytettävissä oleva maksimipaine ylitä tyyppikilvessä ilmoitettua arvoa. Noudattamatta jättäminen aiheuttaa paineilmaletkun puhkeamisen tai liitäntöjen vioittumisen vaaran.Paineilmaletkukela FI 10049 Käyttöohje BK-64584 53 Tila: 10049-04-2011_rev.1

• Vioittunut laite on poistettava käytöstä. Jos paineilmaletkukelassa ilmenee toimintahäiriöitä, vikoja tai vaurioita, se on poistettava käytöstä. Vikoja voi syntyä esim. letkun puristuksen tai viiltojen seurauksena. Tarkastuttakaa ja tarvittaessa korjauttakaa paineilmaletkukela ennen kuin se otetaan uudelleen käyttöön. VAROKAA: Välttäkää aineellisia vahinkoja.

• Paineilmaletkua on suojattava. Suojatkaa paineilmaletkua öljyltä, hapoilta, teräviltä reunoilta ja korkeilta lämpötiloilta. Noudattamatta jättäminen voi aiheuttaa vioittumisen. 4 Osaluettelo Tarkastakaa välittömästi pakkauksesta purkamisen jälkeen toimituksen täydellisyys sekä tuotteen moitteeton kunto.

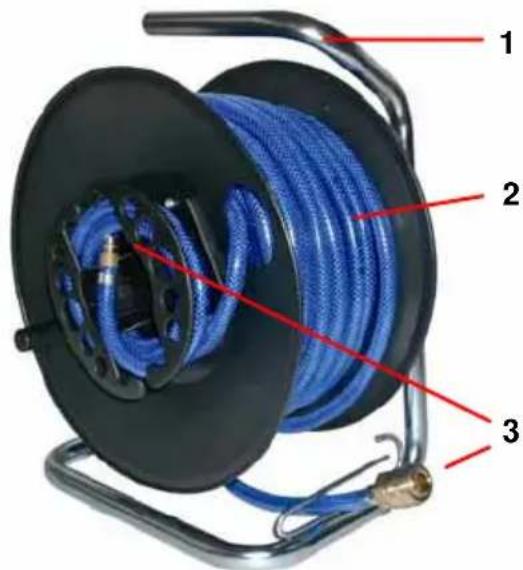

1 x Paineilmaletukela 5 Tekniset tiedot Tuote: Paineilmaletukela Tuotenumero: 10049 Luokitus: pehmeä PVC- paineilmaletku, läpikuultava sininen, kangasvahvikkeella Työskentelylämpötila: -20 °C ... + 60 °C Letkun pituus: n. 20 m Halkaisija: 6/12 mm Puhkaisupaine: enint. 15 bar Liitännät: pistoliitäntä ja messinkinen yhden käden pikaliitäntä Jalusta: sinkittyä teräsputkea, jossa letkun ohjain Kotelo: muovikela Mitat (KxSxL): 35,5 x 19 x 28,5 cm 6 Tuotteen yleiskatsaus Tässä luodaan yleiskatsaus tuotteen käyttöosiin ja näyttöihin ja annetaan lyhyt toimintakuvaus. Seuraavassa luvussa (luku 7) kuvataan toimintaa yksityiskohtaisemmin. Kuva 1: Laitteen yleiskatsaus paineilmaletkukela Pos Nimike Toiminta 1 Jalusta ja letkun ohjain Helpottaa paineilmaletkun kelaamista 2 Paineilmaletku Liittää työskentelylaitte- en, letkun ja kompressorin 3 Liitännät Yhden käden käyttö Taul. 2: Paineilmaletkukelan osat 7 Käyttöönotto ja käyttö TÄRKEÄÄ: Tämä luku kuvaa paineilmaletkukela perustavat toiminnot.

3Paineilmaletkukela FI 10049 Käyttöohje BK-64584 54 Tila: 10049-04-2011_rev.1 Lukekaa luku huolella läpi ymmärtääksenne mahdollisuudet ja toiminnot ja voidaksenne käyttää niitä. Noudattakaa seuraavia ohjeita ja erityisesti turvallisuusohjeita välttääksenne virhekäyttöä ja mahdollisia vikoja. Ongelmien esiintyessä katsokaa virheluetteloa (luku 8) tai ottakaa yhteyttä asiakaspalveluumme (yhteystiedot: ks. luku 11). Noudattakaa turvaohjeita (katso luku 3). 7.1. Käyttöönotto 1 Liitäntä paineilmatyökaluun Liittäkää paineilmaletkun pää, jossa on pikaliitäntä, paineilmalaitteeseen. 2 Liitäntä kompressoriin Liittäkää paineilmaletkun toinen pää, jossa on pistoliitäntä, kompressoriin. Taul. 3: Käyttöönotto 8 Vikaluettelo Ongelma / vika Mahdolline n syy Korjaava toimenpide Paineil- maletkuk- ela ei toimi - Paineil- maletku viallinen

- Paineil- maletkua ei ole liitetty oikein kompress- oriin tai paineil- malaittee- seen - Tarkista- kaa paineil- maletku vaurioiden varalta - Tarkas- takaa liitäntöjen oikea kiinnitys Taul.4: Vikaluettelo 9 Puhdistaminen VAARA: Turvallisuussyistä laite on irrotettava kompressorista ennen puhdistusta! Käyttäkää puhdistukseen vain kevyesti kostutettua liinaa. TÄRKEÄÄ: Älkää käyttäkö voimakkaita puhdistusaineita tai kemikaaleja. 10 Huolto TÄRKEÄÄ: Tarkastakaa laite vaurioiden varalta aina ennen käyttöä. Ennen huolto- tai korjaustöitä paineilmaletkukela on irrotettava kompressorista. 11 Jätteiden käsittely OHJE: Pakkaus ja pakkausmateriaali koostuvat ympäristöystävällisistä materiaaleista ja ne ovat 100% kierrätettäviä. 12 Takuu ja huolto OHJE: Saatte tälle tuotteelle 36 vuoden takuun ostopäiväyksestä lukien. Tuote on valmistettu huolellisesti ja tarkastettu tunnontarkasti ennen toimitusta. Jos takuuaikana ilmenee tästä huolimatta tuotanto- tai materiaalivikoja, ottakaa välittömästi yhteyttä alan liikkeeseen. Asiattomasta käsittelystä, käyttöohjeen noudattamatta jättämisestä tai muiden kuin valtuutettujen henkilöiden suorittamista toimenpiteistä aiheutuneet vauriot eivät kuulu takuun piiriin. Useimpien toimintahäiriöiden syynä on virheellinen käyttö.Paineilmaletkukela FI 10049 Käyttöohje BK-64584 55 Tila: 10049-04-2011_rev.1 OHJE: Lukekaa toimintahäiriön ilmetessä ensin käyttöohjetta. Ottakaa meihin yhteyttä ennen mahdollista tuotteen palauttamista. Tuote voidaan ottaa vastaan vasta, kun sen palauttamisesta on sovittu kanssamme. Postimaksuitta lähetettyjä lähetyksiä ei oteta vastaan. Takuukorjaus ei pidennä eikä uusi 36 kuukauden takuuaikaa. Tuotenumero: 10049 (mainitkaa ehdottomasti): Huolto-osoite: Uni-Elektra GmbH Steinbeisstr. 7 D-72501 Gammertingen [e-mail] Tel.: [phone] Sertifikaatti ja valmistaja Tuote vastaa turvallisuus- ja terveysvaatimuksiltaan saksalaisen laitteiden ja tuotteiden turvallisuuslain GPSG § 7 mom. 1 kohtaa 2. Sen mukaisesti laitteella on GS-merkintä:
