Merk	Powerfix
Model	IAN 64584
Producttype	Persluchtslanghaspel
Slanglengte	20 m
Slangdiameter	6/12 mm
Maximale druk	15 bar (barstdruk)
Bedrijfstemperatuur	-20 °C tot +60 °C
Slangmateriaal	Flexibel PVC met textielversterking
Aansluitingen	Stekker en snelkoppeling van messing
Steun	Gegalvaniseerde stalen buis met slanggeleider
Chassis	Plastic haspel
Afmetingen (L x B x H)	35,5 x 19 x 28,5 cm
Gewicht	Ongeveer 2,5 kg
Garantie	36 maanden
Onderhoud en reiniging	Reinigen met een licht vochtige doek; agressieve producten vermijden
Veiligheid	Niet de maximale druk overschrijden, controleer de staat van de slang, vermijd olie/zuren
Repareerbaarheid	Neem contact op met de klantenservice voor reparatie
Beoogd gebruik	Werkplaats, tuin, renovatie, auto (pneumatisch gereedschap)

Veelgestelde vragen - IAN 64584 POWERFIX

Welke maximale luchtdruk kan ik gebruiken?

De maximale luchtdruk mag niet hoger zijn dan 15 bar (barstdruk). Controleer de gegevens op het typeplaatje van de compressor.

Kan ik deze slang voor water gebruiken?

Nee, dit product is een persluchtslanghaspel ontworpen voor lucht. Gebruik met water kan de slang en aansluitingen beschadigen.

Hoe sluit ik de slang aan op de compressor?

Sluit het uiteinde van de slang met de schroefkoppeling aan op de compressor. Het andere uiteinde wordt via de snelkoppeling op het persluchtgereedschap aangesloten.

Wat te doen als de slang beschadigd is?

Stel de haspel onmiddellijk buiten gebruik. Gebruik geen slang met inkepingen of stootschade. Neem contact op met de klantenservice voor reparatie of vervanging.

Hoe reinig ik de slaghaspel?

Koppel los van de compressor voor reiniging. Gebruik een licht vochtige doek; vermijd agressieve chemicaliën.

Wat is de lengte van de slang?

De slang is 20 meter lang, met een inwendige/uitwendige diameter van 6/12 mm.

Kan ik de haspel buiten gebruiken bij koud weer?

Ja, het bedrijfstemperatuurbereik is -20 °C tot +60 °C. Bescherm de slang echter tegen langdurige vorst.

Wat te doen als de haspel niet werkt?

Controleer of de slang niet beschadigd is en of de koppelingen goed vastzitten. Raadpleeg de foutmeldingen in de handleiding.

Hoe onderhoud ik de haspel?

Controleer voor elk gebruik of het product geen schade vertoont. Koppel los van de compressor vóór onderhoud of reparatie.

Wat is de garantie op dit product?

De garantie bedraagt 36 maanden vanaf de aankoopdatum. Het dekt fabricage- en materiaalfouten, behalve bij verkeerd gebruik.

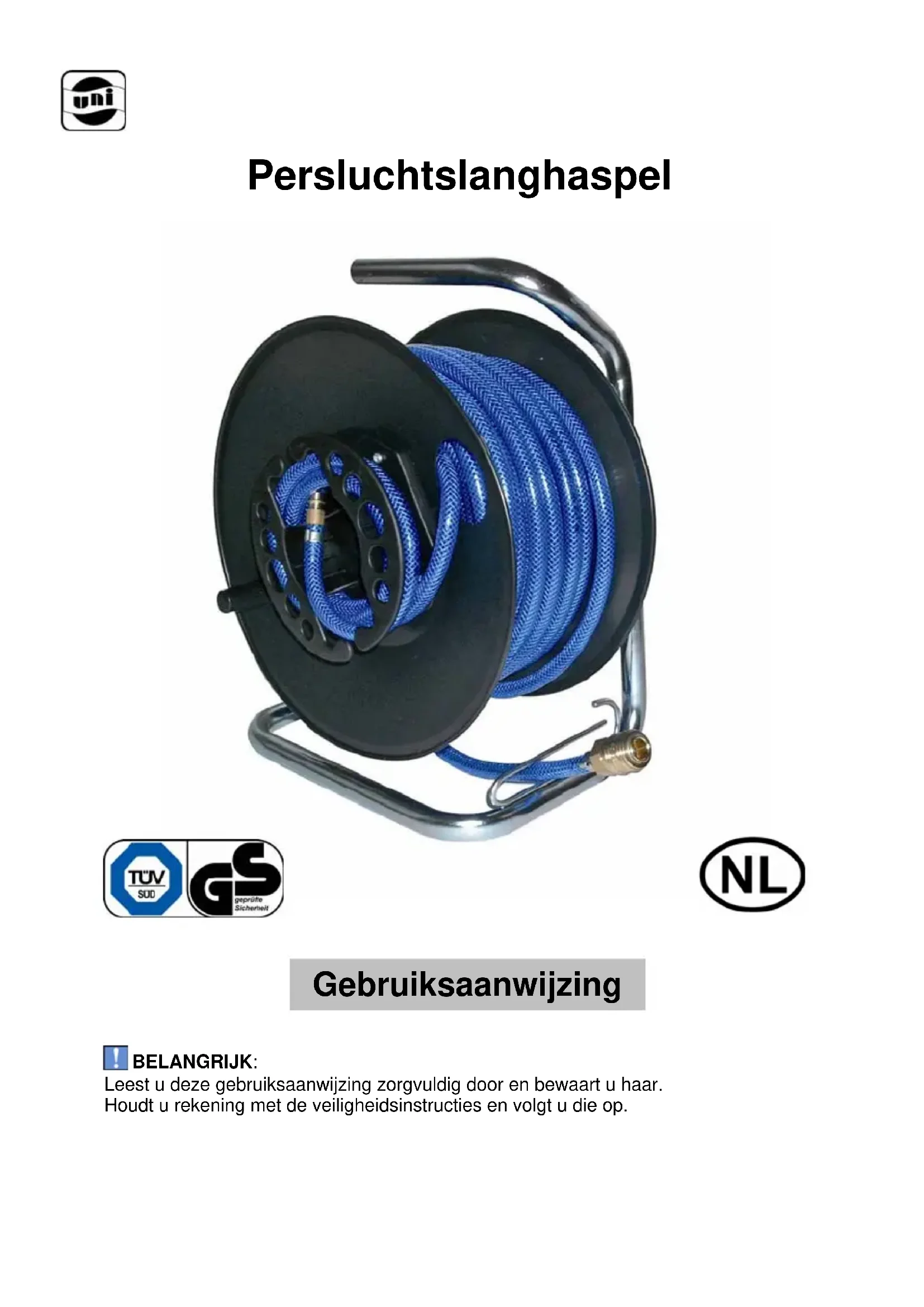

GEBRUIKSAANWIJZING IAN 64584 POWERFIX

NL - Gebruiksaanwijzing 20

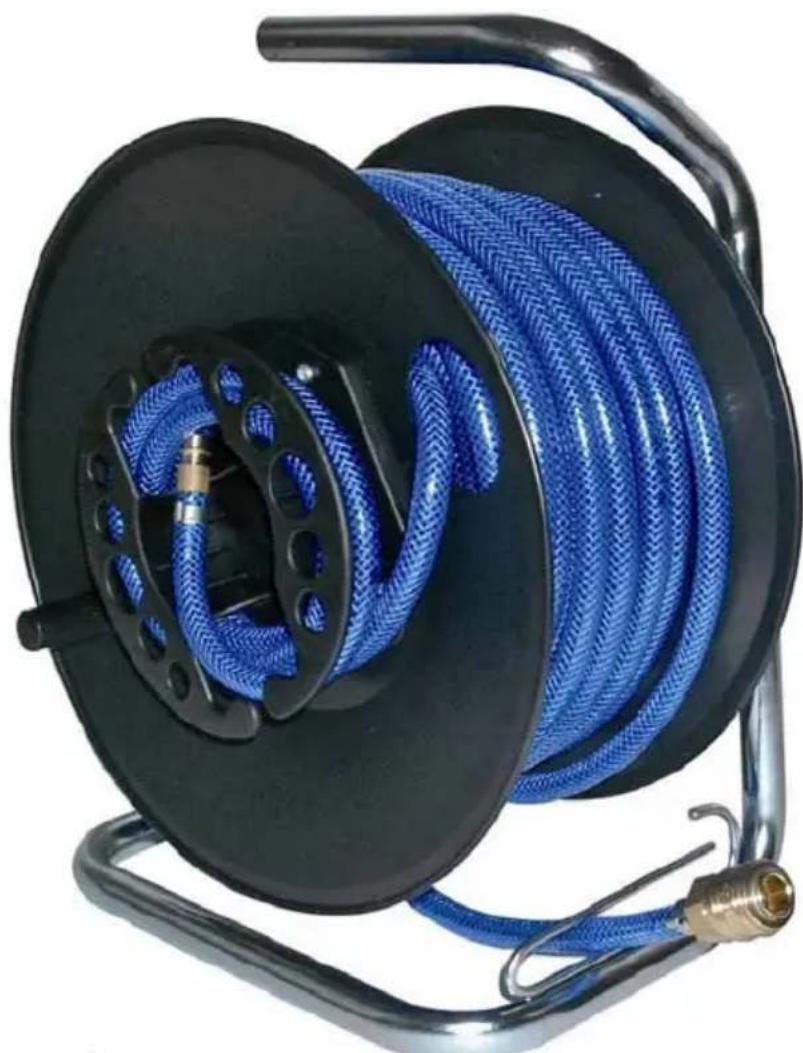

Persluchtslanghaspel

Leest u deze gebruiksaanwijzing zorgvuldig door en bewaart u haar. Houdt u rekening met de veiligheidsinstructies en volgt u die op.

Inhoudsopgave

1 Inleiding pagina 22
2 Gebruik volgens de voorschriften pagina 22
3 Veiligheidsinstructies pagina 22
4 Omvang van de levering pagina 23
5 Technische gegevens pagina 23
6 Productoverzicht pagina 23
7 Ingebruikneming en bediening pagina 24

7.1 Ingebruikneming pagina 24

8 Foutenlijst pagina 24

10 Onderhoud pagina 24

11 Verwijdering als afval pagina 24

12 Garantie en service pagina 25

13 Certificaat en producent pagina 25

1 Inleiding

Iedereen die dit product gebruikt, reinigt of als afval verwijdert, moet goed op de hoogte zijn van de inhoud van deze handleiding.

Deze handleiding maakt onderdeel uit van dit product.

Neemt u altijd alle veiligheidsinstructies in acht.

Bij vragen kunt u contact opnemen met uw vakhandelaar of de servicedienst (zie voor het adres hoofdstuk 12).

2 Gebruik volgens de voorschriften

Deze persluchtslanghaspel is bedoeld voor universeel gebruik in de werkplaats, in de tuin, bij renovatiewerkzaamheden of werkzaamheden aan de auto. Alle gangbare persluchtapparatuur kan worden gebruikt.

Een ander gebruiksdoel dan in deze handleiding vermeld is, is niet toegestaan. Dat leidt tot beschadigingen aan het product.

3 Veiligheidsinstructies

! BELANGRIJK: Houd u bij het gebruik van de persluchtslanghaspel aan onderstaande instructies. Het risico van letsel of materiële schade wordt hierdoor geminimaliseerd.

Bij schade die door niet-inachtneming van deze gebruiksaanwijzing wordt veroorzaak, vervalt de garantie.

Voor veroorzaakte letsel- en materiële schade alsmede de daaruit voortkomende gevolgschade wordt geen aansprakelijkheid aanvaard.

De signaalwoorden en symbolen die in deze gebruiksaanwijzing gebruikt worden hebben de volgende betekenis:

Symbool	Signaalwoord/ Betekenis
	GEVAAR:Aanzienlijk risico op letsel van personen resp. levensgevaar bij niet-inachtneming
	WAARSCHUWING:Gemiddeld risico op letsel van personen bij niet-inachtneming
	VOORZICHTIG:Gering risico op letsel van personen, gevaar voor materiële schade resp. schade aan het product
	BELANGRIJK:Waar u aan dient te denken
	AANWIJZING:nadere uitleg

Tab.1: Symbolentabel

⚠ GEVAAR: Bij niet-inachtneming gemiddeld risico op letsel.

• Gebruiksaanwijzing bewaren en evt. doorgeven aan derden.
  Bewaar de gebruiksaanwijzing en geef deze mee wanneer u de persluchtslanghaspel doorgeeft.
• Persluchtslanghaspel niet openen en er niet aan knutselen.
  Open of wijzig de persluchtslanghaspel nooit en knutsel er niet aan.
  • Drukweerstand controleren.
  Vergelijk de informatie op het typeplaatje met de informatie op de compressor.

Verzeker u ervan dat de maximaal aanwezige luchtdruk de informatie

op het typeplaatje niet overschrijdt. Indien u zich hier niet aan houdt, bestaat er gevaar voor knappen van de persluchtslang of een defect aan de aansluitingen.

- Bij een defect buiten bedrijf stellen.

Stel de persluchtslanghaspel bij functiestoringen en defecten/beschadigingen buiten bedrijf. Defecten kunnen bijv. door beknellingen of sneden in de slang optreden. Laat de persluchtslanghaspel controleren en indien nodig repareren voordat u deze weer in gebruik neemt.

PAS OP: Materiële schade

voorkomen.

Bescherm de persluchtslang tegen olie, zuren, scherpe randen en hoge temperaturen. Indien u zich hier niet aan houdt, bestaat de mogelijkheid van een defect.

4 Omvang van de levering

Controleer meteen na het uitpakken de omvang van de levering op volledigheid, evenals op de onberispelijke toestand van het product.

1 x Persluchtslanghaspel

Classificering: Persluchtslang van zacht PVC, blauw-transparant met textiellaag

Bedrijfstemperatuur:

$$ - 2 0 ^ {\circ} \mathrm{C} \text { tot } + 6 0 ^ {\circ} \mathrm{C} $$

Lengte van de slang:

ca.

20m

Diameter: 6/12mm

Drukweerstand: max. 15 bar

Aansluitingen: steekmof en met één hand te bedienen snelsluitkoppeling van messing

Frame: verzinkte stalen buis met slanggeleiding

Behuizing: kunststof haspel

Afmetingen (HxDxB):

35,5 × 19 × 28,5 cm

6 Productoverzicht

Hier krijgt u een overzicht van de bedieningsonderdelen en displays van het product en een korte functiebeschrijving. In het volgende hoofdstuk (Hoofdstuk 7) wordt de werking gedetailleerder beschreven.

1 2 3

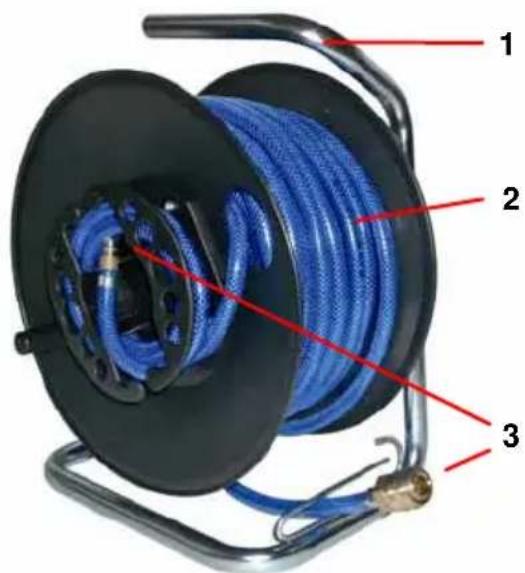

Afb.1: Apparatenoverzicht persluchtslanghaspel

Pos	Benaming Functie
1	Frame met slanggeleiding	Vergemakkelijkt het op- en afrollen van de persluchtslang
2	Persluchtslang	Verbinding gereedschap - slang - compressor
3	Aansluitingen	Bediening met één hand

Tab.2: De onderdelen van de persluchtslanghaspel

7 Ingebruikneming en bediening

BELANGRIJK: Dit hoofdstuk beschrijft de basisfuncties van de persluchtslanghaspel. Lees het hoofdstuk zorgvuldig door om de mogelijkheden en functies te begrijpen en in de praktijk te kunnen brengen. Neem de volgende aanwijzingen in acht en met name de veiligheidsinstructies, om bedieningsfouten en mogelijke defecten te voorkomen. Kijkt u bij problemen in de lijst (hoofdstuk 8) na of neemt u contact op met onze servicedienst (contact: zie hst. 12).

Neem de veiligheidsinstructies in acht (zie hoofdstuk 3).

7.1. Ingebruikneming

1	Verbinding met het persluchtgereedschap
	Verbind het uiteinde van de persluchtslang d.m.v. de snelsluitkoppeling met het persluchtgereedschap.
2	Verbinding met de compressor
	Verbind het andere uiteinde van de persluchtslang d.m.v. de aansluitnippel met de compressor.

Tab.3: Ingebruikneming

8 Foutenlijst

Probleem/Fout	Moglijke oorza(a)k(en)	Oploss-ing
Perslucht-slang-haspel functioneert niet	- Perslucht-slang defect- Perslucht-slangkoppeling is niet correct met de compressor of het perslucht-apparaat verbonden	- Controleer de perslucht-slang op beschadigingen- Controleer of de aansluit-ingen goed vastzitten

Tab.4: Foutenlijst

9 Reiniging

GEVAAR: Om veiligheidsredenen moet het product vóór de reiniging worden losgekoppeld van de compressor! Gebruik slechts een licht vochtige doek voor het reinigen. BELANGRIJK: Gebruik geen scherpe reinigingsmiddelen c.q. chemicaliën.

10 Onderhoud

BELANGRIJK: Controleer het product vóór elk gebruik op beschadigingen. Vóór alle onderhouds- of reparatiewerkzaamheden moet de persluchtslanghaspel worden losgekoppeld van de compressor.

11 Verwijdering

AANWIJZING: De verpakking bestaat uit milieuvriendelijke materialen en is voor 100% recyclebaar.

12 Garantie en Service

AANWIJZING: U krijgt op dit product vanaf de aankoopdatum 36 maanden garantie. Het product is met zorg geproduceerd en voor uitlevering gewetensvol getest.

Als er niettemin gedurende de garantietijd productie- en materiaalfouten blijken te zijn, dient u onmiddellijk contact op te nemen met uw vakhandelaar.

Beschadigingen door ondeskundig gebruik, niet-inachtneming van de gebruiksaanwijzing of ingrepen door niet gemachtigde personen zijn van de garantie uitgesloten.

De meeste storingen in de werking worden veroorzaakt door verkeerde bediening.

AANWIJZING: Lees bij het zich voordoen van een storing in de werking eerst in de gebruiksaanwijzing na. Neem contact met ons op voor evt. retourzendingen. Pas na overleg met ons kan het product in ontvangst genomen worden. Ongefrankeerd toegestuurde zendingen worden niet aangenomen.

Door de garantieverlening wordt de garantietijd van 36 maanden niet verlengd en evenmin vernieuwd.

(in elk geval vermelden s.v.p.)

Serviceadres:

Uni-Elektra GmbH

Steinbeisstr. 7

D-72501 Gammertingen

[e-mail]

Tel.: [phone]

13 Certificaat en producent

Het product voldoet met betrekking tot het garanderen van veiligheid en gezondheid aan de eisen van de Duitse Geräte- und Produktsicherheitsgesetz (GPSG, wet op de veiligheid van apparatuur en producten) §7 lid 1 zin 2.

In overeenstemming hiermee is het GS-teken aangebracht:

Het certificaat is in bezit van de fabrikant.

Producent: Uni-Elektra GmbH

Steinbeisstr.

D-72501

www.uni-elektra.de

7

Gammertingen
