Mærke	Powerfix
Model	IAN 64584
Produkttype	Trykluftslangerulle
Slangelængde	20 m
Slangediameter	6/12 mm
Maksimalt tryk	15 bar (sprængningstryk)
Driftstemperatur	-20 °C til +60 °C
Slangemateriale	Blød PVC med tekstilforstærkning
Tilslutninger	Stik og hurtigkobling i messing
Ophæng	Galvaniseret stålrør med slangestyring
Chassis	Plastikslangerulle
Mål (L x B x H)	35,5 x 19 x 28,5 cm
Vægt	Ca. 2,5 kg
Garanti	36 måneder
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; undgå aggressive rengøringsmidler
Sikkerhed	Overskrid ikke maks. tryk, kontroller slangens tilstand, undgå olie/syre
Reparerbarhed	Kontakt kundeservice for reparation
Tilsigtet brug	Værksted, have, renovering, bil (trykluftværktøj)

Ofte stillede spørgsmål - IAN 64584 POWERFIX

Hvilket maksimalt lufttryk kan jeg bruge?

Det maksimale lufttryk må ikke overstige 15 bar (sprængningstryk). Kontroller oplysningerne på kompressorens typeskilt.

Kan denne slange bruges til vand?

Nej, dette produkt er en trykluftslangerulle designet til luft. Brug med vand kan beskadige slangen og tilslutningerne.

Hvordan tilslutter jeg slangen til kompressoren?

Tilslut slangens ende med gevindtilslutningen til kompressoren. Den anden ende forbindes til trykluftværktøjet via hurtigkoblingen.

Hvad gør jeg, hvis slangen er beskadiget?

Tag slangerullen ud af drift med det samme. Brug ikke en slange med hak eller slagskader. Kontakt kundeservice for reparation eller udskiftning.

Hvordan rengør jeg slangerullen?

Tag stikket ud af kompressoren før rengøring. Brug en let fugtig klud; undgå aggressive kemikalier.

Hvad er slangens længde?

Slangen er 20 meter lang, med indvendig/udvendig diameter på 6/12 mm.

Kan jeg bruge slangerullen udendørs i koldt vejr?

Ja, driftstemperaturområdet er -20 °C til +60 °C. Beskyt dog slangen mod længerevarende frost.

Hvad gør jeg, hvis slangerullen ikke fungerer?

Kontroller, at slangen ikke er beskadiget, og at tilslutningerne er ordentligt spændte. Se fejllisten i vejledningen.

Hvordan vedligeholder jeg slangerullen?

Før hver brug skal du kontrollere, at produktet ikke er beskadiget. Tag stikket ud af kompressoren før vedligeholdelse eller reparation.

Hvad er garantien for dette produkt?

Garantien er på 36 måneder fra købsdatoen. Den dækker fabrikations- og materialefejl, medmindre der er tale om forkert brug.

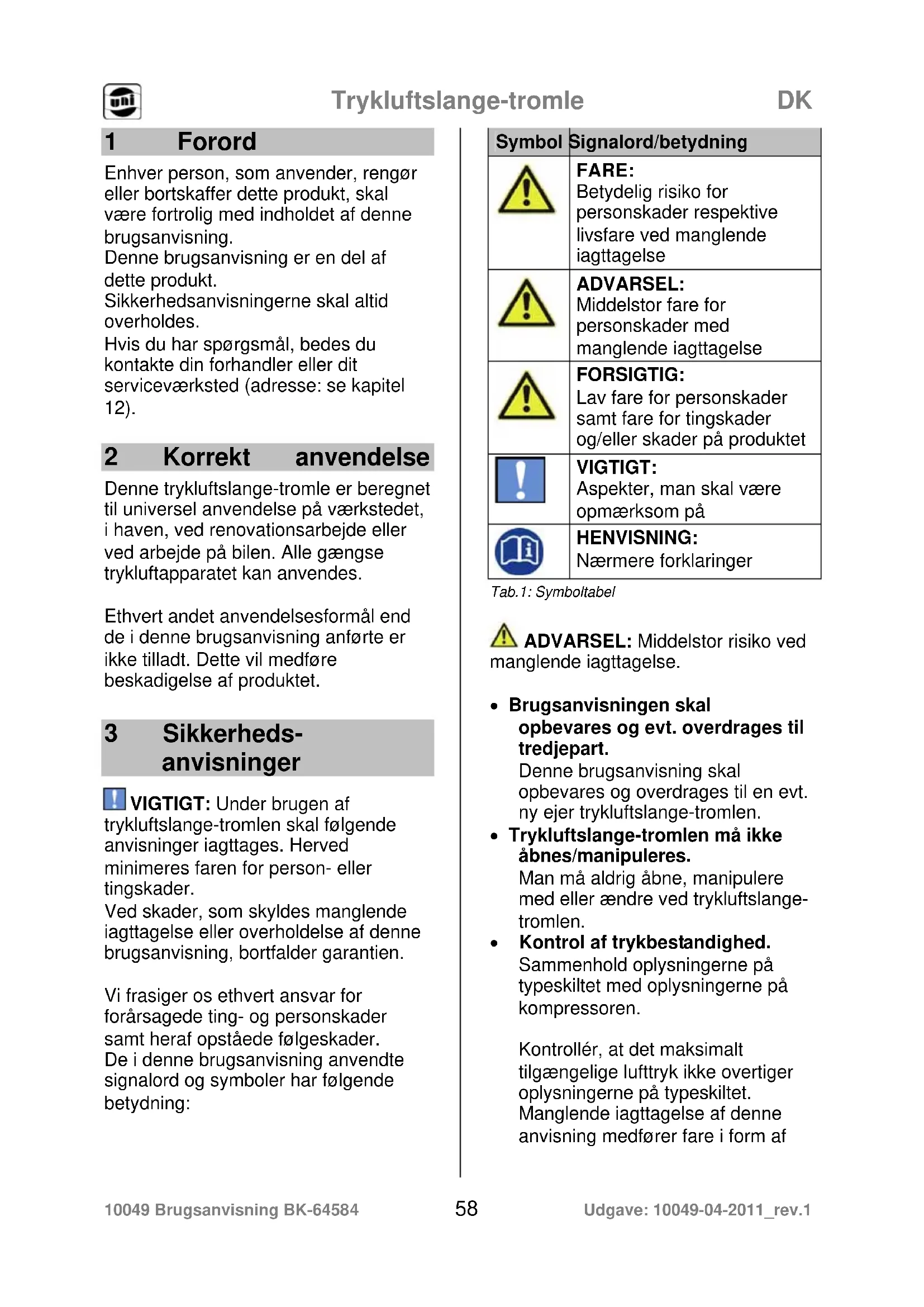

BRUGSANVISNING IAN 64584 POWERFIX

3 Säkerhetsanvisningar

Denne brugsanvisning skal gennemlæses omhyggeligt og opbevares til senere brug. Sikkerhedsanvisningerne skal iagttages og overholdes.

Indholdsfortegnelse

1 Forord Side 58

2 Korrekt anvendelse Side 58

3 Sikkerhedsanvisninger Side 58

4 Leveringsomfang Side 59

5 Tekniske data Side 59

6 Produktoversigt Side 59

7 Ibrugtagning og betjening Side 59

7.1 Ibrugtagning Side 60

8 Fejlliste Side 60

9 Rengøring Side 60

10 Vedligeholdelse Side 60

11 Bortskaffelse Side 60

Denne brugsanvisning er en del af dette produkt.

Sikkerhedsanvisningerne skal altid overholdes.

Hvis du har spørgsmål, bedes du kontakte din forhandler eller dit serviceværksted (adresse: se kapitel 12).

2 Korrekt anvendelse

Denne trykluftslange-tromle er beregnet til universel anvendelse på værkstedet, i haven, ved renovationsarbejde eller ved arbejde på bilen. Alle gængse trykluftapparatet kan anvendes.

Ethvert andet anvendelsesformål end de i denne brugsanvisning anførte er ikke tilladt. Dette vil medføre beskadigelse af produktet.

3 Sikkerheds- anvisninger

VIGTIGT: Under brugen af trykluftslange-tromlen skal følgende anvisninger iagttages. Herved minimeres faren for person- eller tingskader.

Ved skader, som skyldes manglende iagttagelse eller overholdelse af denne brugsanvisning, bortfalder garantien.

Vi frasiger os ethvert ansvar for forårsagede ting- og personskader samt heraf opståede følgeskader. De i denne brugsanvisning anvendte signalord og symboler har følgende betydning:

Symbol	Signalord/betydning
	FARE:Betydelig risiko for personskader respektive livsfare ved manglende iagttagelse
	ADVARSEL:Middelstor fare for personskader med manglende iagttagelse
	FORSIGTIG:Lav fare for personskader samt fare for tingskader og/eller skader på produktet
	VIGTIGT:Aspekter, man skal være opmærksom på
	HENVISNING:Nærmere forklaringer

Tab.1: Symboltabel

ADVARSEL: Middelstor risiko ved manglende iagttagelse.

- Brugsanvisningen skal opbevares og evt. overdrages til tredjepart.

Denne brugsanvisning skal opbevares og overdrages til en evt. ny ejer trykluftslange-tromlen.

- Trykluftslange-tromlen må ikke åbnes/manipuleres.

Man må aldrig åbne, manipulere med eller ændre ved trykluftslange- tromlen.

• Kontrol af trykbestandighed.

Sammenhold oplysningerne på typeskiltet med oplysningerne på kompressoren.

Kontrollér, at det maksimalt tilgængelige lufttryk ikke overtiger oplysningerne på typeskiltet.

Manglende iagttagelse af denne anvisning medfører fare i form af

sprængning af trykluftslangen eller fejl ved tilslutningerne.

• Tages ud af drift i tilfælde af fejl.
Trykluftslange-tromlen skal tages ud af drift, hvis der opstår driftsforstyrrelser og fejl/beskadigelser.Sådanne fejl kan fx medføre kvæstelser eller snitsår i forbindelse med slangen. Lad trykluftslange-tromlen kontrollere og evt. reparere, inden den tages i brug igen.

! FORSIGTIG: Undgå tingskader.

- Beskyt trykluftslangen.

Trykluftslangen skal beskyttes mod olie, syre, skarpe kanter og høje temperaturer. Fare for fejl ved manglende iagttagelse af denne anvisning.

4 Leveringsomfang

Straks ved udpakningen skal man kontrollere, at leveringsomfanget er komplet og at produktet er i fejlfri stand.

1 x trykluftslange-tromle

5 Tekniske data

Produkt: Trykluftslange- tromle

trykluftslange, blå-transparent med tekstilindlæg

Arbejdstemperatur: -20°C til + 60°C

Slangelængde: ca. 20m

Diameter: 6/12 mm

Bristetryk: max 15 bar

Tilslutninger: Slangenippel og

enhånds-lynkobling af messing

Stativ: forzinket

med slangeføring

Hus: Plasthaspe

Mål (HxDxB): 35,5 x 19 x 28,5 cm

6 Produktoversigt

Her få du en oversigt over betjeningsdelene og billeder af produktet samt en kort funktionsbeskrivelse I det næste kapitel (kapitel 7) beskrives funktionen mere detaljeret.

1 2 3

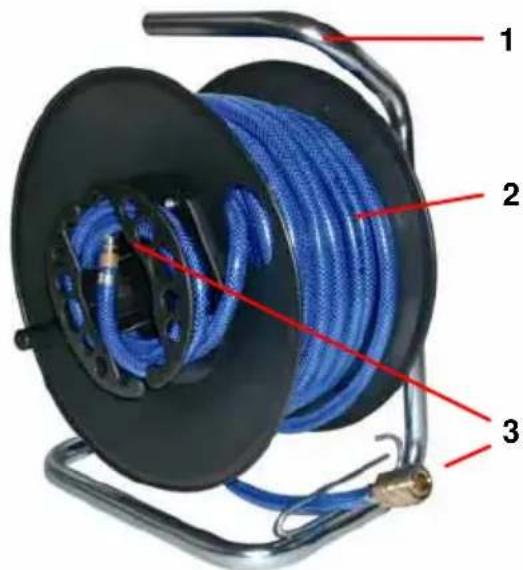

Fig.1: Apparat-oversigt trykluftslange-tromle

Pos	Betegnelse Funktion
1	Stativ med slangeføring	Letter på- og afrulningen af trykluftslangen
2	Trykluft-slange	Forbindelse værktøj - slange - kompressor
3	Tilslutninger	Enhånds-betjening

Tab.2: Trykluftslange-tromlens dele

7 Ibrugtagning og betjening

! VIGTIGT: I dette kapitel beskrives trykluftslange-tromlens grundlæggende funktioner.

stålrøDette kapitel skal læses grundigt igennem for at kunne forstå og udnytte mulighederne og funktionerne.

Nedenstående anvisninger, især sikkerhedsanvisningerne, skal iagttages for at undgå fejlbetjening og fare for fejl. Hvis der opstår problemer, tjekker man fejllisten (kap. 8) eller kontakter sit serviceværksted (kontakt: s. kap. 12).

Overhold sikkerhedsanvisningerne (se kapitel 3).

7.1. Ibrugtagning

1	Forbindelse til trykluft-værktøjet
	Enden af trykluftslangen forbindes med trykluftværktøjet ved hjælp af lynkoblingen.
2	Forbindelse til kompressoren
	Den anden ende af trykluftslangen forbindes til kompressoren ved hjælp af tilslutningsniplen.

Tab.3: Ibrugtagning

8 Fejlliste

Problem/fejl	Mulig(e)årsag(er)	Afhjælp-ning
Trykluft-slange-tromlenfungererikke	- Trykluft-slangedefekt- Trykluft-slange-koblingen erikkeforbundetkorrekt tilkompressoren ellertrykluftapparatet.	- Kontrollértrykluftslangen for bes-kadigelser- Kontrollér,attilslutningerne ermonteretkorrekt

Tab.4: Fejlliste

9 Rengøring

⚠️ FARE: Af sikkerhedsmæssige årsager skal produktet adskilles fysisk fra kompressoren inden rengøring! Der

må kun anvendes en let fugtet klud til rengøringen.

! VIGTIGT: Der må ikke anvendes aggressive rengøringsmidler eller kemikalier.

10 Vedligeholdelse

! VIGTIGT: Produktet skal kontrolleres for beskadigelser inden hver ibrugtagning. Inden påbegyndelse af vedligeholdelses- eller reparationsarbejde skal trykluftslange-tromlen adskilles fra kompressoren.

11 Bortskaffelse

HENVISNING: Indpakningen og emballagematerialet består af miljøvenlige materialer, som kan genbruges 100%.

HENVISNING: På dette produkt ydes 36 måneders garanti fra købsdatoen. Produktet er fremstillet med største omhu og afprøvet omhyggeligt inden levering.

Skulle der alligevel opstå produktions- eller materialefejl i løbet af garantiperioden, skal du omgående kontakte din forhandler.

Beskadigelser pga. ukorrekt håndtering, manglende iagttagelse af brugsanvisningen eller indgreb forestået af uautoriserede personer er ikke dækket af garantien. De fleste funktionsfejl skyldes fejlbetjening.

HENVISNING: Hvis der opstår en funktionsfejl, skal man altid først læse brugsanvisningen igennem.

Kontakt os altid, inden produktet evt. skal sendes retur. Vi er kun i stand til at modtage produktet efter forudgående aftale herom. Forsendelsen sker for købers regning.

Imødekomne garantikrav medfører ikke, at garantiperioden på 36 måneder forlænges eller fornys.

Mht. garanti af sikkerhed og sundhed opfylder produktet kravene i henhold til tysk apparat- og produktsikkerhedslov §7 stk. 1 pkt. 2 GPSG.

I overensstememlse hermed er produktet forsynet med GS-symbolet:

Certifikatet er deponeret hos producenten.

Producent: Uni-Elektra GmbH

Steinbeisstr.

D-72501

Tyskland

www.uni-elektra.de
