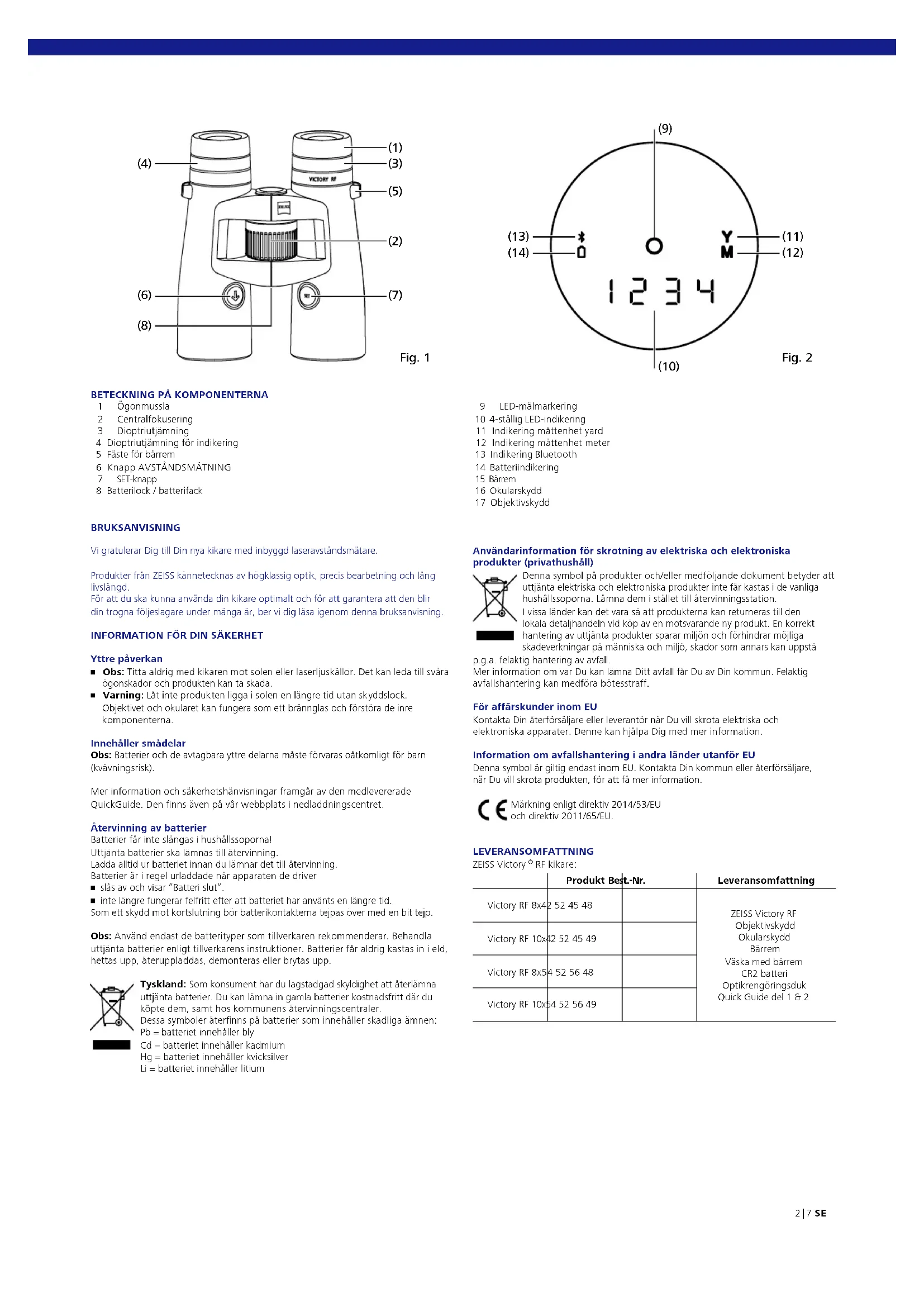

BRUKSANVISNING Victory RF 8x42 ZEISS

2 Centralfokusering
3 Dioptriutjämning
4 Dioptriutjämning för indikering
5 Fäste för bärrem
6 Knapp AVSTÄNDSMÄTNING
7 SET-knapp
8 Batterilock / batterifack

BRUKSANVISNING

Vi gratulerar Dig till Din nya kikare med inbyggd laseravständsmätare.

Produkter från ZEISS kärnelecknas av högklassig optik, precis bearbetning och lång livslängd.

För att du ska kunna använda din kikare optimalt och för att garantera att den blir din trogna följeslagare under många år, ber vi dig läsa igenom denna bruksanvisning.

INFORMATION FÖR DIN SÄKERHET

Yttre påverkan

• Obs: Titta aldrig med kikaren mot solen eller laserljuskällor. Det kan leda till svåra ögonskador och produkten kan ta skada.
  ■ Varning: Låt inte produkten ligga i solen en längre tid utan skyddslock.

Objektivet och okularet kan fungera som ett brännglas och förstöra de inre komponenterna.

Innehåller smädelar

Obs: Batterier och de avtagbara yttre delarna måste förvaras oätkomligt för barn (kvävningsrisk).

Mer information och säkerhetshänvisningar framgår av den medlevererade QuickGuide. Den finns även på vår webbplats i nedladdningscentret.

Batterier får inte slängas i hushållssoporna!

Uttjänta batterier ska lämnas till återvinning.

Ladda alltid ur batteriet innan du lämnar det till återvinning

Batterier är i regel urladdade när apparaten de driver

■ slås av och visar "Batteri slut".
■ inte längre fungerar felfritt efter att batteriet har använts en längre tid.
Som ett skydd mot kortslutning bör batterikontakterna tejpas över med en bit tejp.

Obs: Använd endast de batterityper som tillverkaren rekommenderar. Behandla utljänta batterier enligt tillverkarens instruktioner. Batterier får aldrig kastas in i eld, hettas upp, återuppladdas, demonteras eller brytas upp.

Tyskland: Som konsument har du lagstadgad skyldighet att återlämna uttjänta batterier. Du kan lämna in gamla batterier kostnadsfritt där du köpte dem, samt hos kommunens återvinningscentraler.

Dessa symboler återfinns på batterier som innehåller skadliga ämnen: Pb = batteriet innehåller bly

Cd = batteriet innehåller kadmium

Hg = batteriet innehåller kvicksilver

Li = batteriet innehåller litium

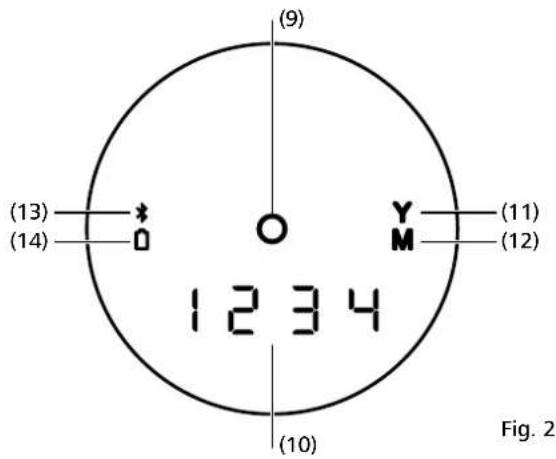

9 LED-målmarkering
10 4-ställig LED-indikering
11 Indikering måttenhet yard
12 Indikering måttenhet meter
13 Indikering Bluetooth
14 Batteriindikering
15 Bärrem
16 Okularskydd
17 Objektivskydd

Användarinformation för skrotning av elektriska och elektroniska produkter (privathushåll)

Denna symbol på produkter och/eller medföljande dokument betyder att uttjänta elektriska och elektroniska produkter inte får kastas i de vanliga hushällssoporna. Lämna dem i stället till återvinningsstation. I vissa länder kan det vara så att produkterna kan returneras till den lokala detaljhandeln vid köp av en motsvarande ny produkt. En korrekt hantering av uttjänta produkter sparar miljön och förhindrar möjliga skadeverkningar på människa och miljö, skador som annars kan uppstå

p.g.a. felaktig hantering av avfall.

Mer information om var Du kan lämna Ditt avfall får Du av Din kommun. Felaktig avfallshantering kan medföra bötesstraff.

För affärskunder inom EU

Kontakta Din återförsäljare eller leverantör när Du vill skrota elektriska och elektroniska apparater. Denne kan hjälpa Dig med mer information.

Information om avfallshantering i andra länder utanför EU

Denna symbol är giltig endast inom EU. Kontakta Din kommun eller återförsäljare, när Du vill skrota produkten, för att få mer information.

Märkning enligt direktiv 2014/53/EU

och direktiv 2011/65/EU.

LEVERANSOMFATTNING

ZEISS Victory ^® RF kikare:

	Produkt Best.-Nr.		Leveransomfattning
Victory RF 8x42	52 45 48		ZEISS Victory RFObjektivskyddOkularskyddBärremVäska med bärremCR2 batteriOptikrengöringsdukQuick Guide del 1 & 2
Victory RF 10x42	52 45 49
Victory RF 8x54	52 56 48
Victory RF 10x54	52 56 49

TEKNISKA DATA		8x42	10x42	8x54	10x54
Förstoring		8 10 8 10
Effektiv objektivdiameter mm		42 42 54 54
Ulträdespupiller, diameter mm		5.3 4.2 6.8 5.4
Skymningstal		18.3 20.5 20.8 23.2
Synfält	m/1000m (ft/1000yds)	135 (405)	115 (345)	120 (360)	110 (330)
Subjektiv siktvinkel	°	62 66 55 63
Närinställningsgräns m (ft)		2.5 (8.2)		3.5 (11.5)
Dioptrijusteringsområde	dpt	+/- 3		+/- 3
Ögonavständ	mm	17 (0.7)		14 (0.6)
Pupillavständ	mm	53.5 - 76		58.5 - 76
Objektivtyp		FL		FL
Prismasystem		Abbe-König		Abbe-König
Behandling		T*/LotuTec ^®		T*/LotuTec ^®
Kvävefyllning		√		√
Vattentäthet	mbar	400		400
Funktion av temperaturer ^1	°C (°F)	-25 / +63 (-13 / +145)		-25 / +63 (-13 / +145)
Längd	mm (in)	166 (6.5)	166 (6.5)	195 (7.7)	195 (7.7)
Bredd vid en ögonvidd på 65 mm	mm (in)	121 (4.8) 121 (4.8) 136 (5.4) 136 (5.4)
Vikt	g (oz)	895 (31.6)	915 (32.3)	1,095 (38.6)	1,115 (39.3)
Mätområde ^2	m (yds)	15 - 2,300 (16 - 2,500)		15 - 2,300 (16 - 2,500)
Mätnoggrannhet	mrad	± 1 - 600 / ± 0.5 % > 600		± 1 - 600 / ± 0.5 % > 600
Mälperiod	Sek. (sec.)	< 0.3		< 0.3
Laservåglängd	nm	905		905
Laserns stråldivergens	mrad	1.6 x 0.5		1.6 x 0.5
Batteri		1 x 3V / CR2		1 x 3V / CR2
Batteriets livslängd vid +20 °C		> 2,500x		> 2,500x

Ändringar av utförande och leveransomfattning, vilka syftar till teknisk vidareutveckling, förbehållna.
^1 Batteribaserad temperaturgräns.
Produkten fungerar även under -10 °C/14 °F.
^2 Räckvidden påverkas av objektets storlek och reflektionsgrad samt av väder och solstrålning.

Isättning/urtagning av batteriet

Energiförsörjningen av laseravständsmätaren utgörs av ett litiumbatteri av typ CR 2. Gör så här för att sätta i och byta batteriet: skruva av batterilocket (Fig. 3/8) – använd ett mynt eller liknande – genom att vrida motsols. Sätt i batteriet med dess pluspol framåt (enligt symbolerna på batterifacket). Skruva sedan på batterilocket genom att vrida del medsols. Ett nytt batteri räcker vid 20 °C till mer än 2.500 mätningar. Beroende på användningsförhållandena, t. ex. läga temperaturer eller frekvent användning av scan-läget kan livslängden ermellertid bli väsentligt kortare. Ett svagt batteri indikeras genom att batterilampan i displayen tänds. Om Du inte skall använda produkten på ett tag, bör Du ta ur batteriet för att undvika skador p. g. a. läckande batteri. Använd endast förstklassiga märkesbatterier,

Fig. 4

Fig. 5

Fästa bärremmen och skydden

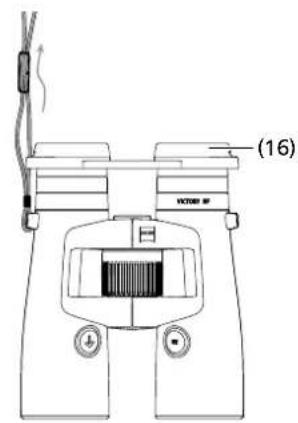

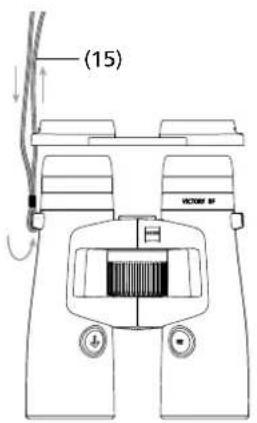

Fäst bärremmen (Fig. 4/15) och okularskyddet (Fig. 4/16) så som bilderna visar.

Obs: träd igenom bärremmen en gång genom fästet på okularskyddet. Ställ

in längden och fäst sedan okularskyddet på båda sidor, eller bara ena sidan, i bärremmen.

Okularskyddet hålls fast mot ögonmusslorna med ett snäpplås.

Innan Du använder kikaren tar Du bort okularskyddel med pekfingrama.

När Du har slutat använda kikaren skall Du sätta tillbaka skyddet igen för att skydda okularen.

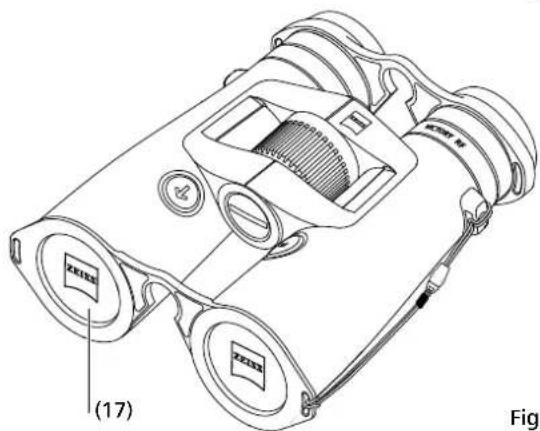

Objektivskydden (Fig. 5/17) monteras på kikaren enligt bilden.

Betraktning med och utan glasögon

Vid betraktning utan glasögon använder Du produkten med utdragen ögonmussla. Du vrider då ögonmusslan (Fig. 6/1) åt vänster (motsols) uppåt till det översta spärrläget.

Du kan spärra ögonmusslan i fyra positioner – i nedre och övre samt i två mellanlägen. Tack vare dessa möjligheter kan varje användare variera avständet mellan ögat och utträdespupillen individuellt.

Vid betraktning med glasögon vrider Du ögonmusslan åt höger (medsols) nedåt tills att den spärras i det nedersta läget (Fig. 6).

Rengöring och byte av ögonmusslor

Ögonmusslorna kan skruvas av helt från kikaren när de behöver bytas ut eller rengöras. Skruva då ut ögonmusslan till det översta spärrlaget, så som visas på bild 6, och fortsätt sedan att skruva ut den via gangan, tills ögonmusslan lossnar. Efter rengöring eller byle av ögonmusslan skruvar du fast den åt höger (medurs) i okularet igen. Genom ett lätt ryck åt höger hakar ögonmusslans gånga i den lågsta inställningen. Därefter kan du ställa in önskat avständ mellan oga och okular som vanligt med hjälp av spärrlägena.

Skärpeinställning av målmarkeringen och dioptriutjämningen

Använd knappen Avständsmätning (Fig. 1/6) för att koppla in målmarkeringen (Fig. 2/9) och håll knappen intryckt. Du ställer in skärpan för målmarkeringen och indikeringen genom att vrida på höger dioptriutjämning (Fig. 1/4) åt vänster eller höger. Använd sedan centralfokuseringen (Fig. 1/2) för att ställa in skärpan hos bilden i höger kikarrör.

Med hjälp av vänster dioptriutjämning (Fig. 1/3) ställer Du sedan in skärpan hos bilden i vänster kikarrör mot samma objekt som tidigare. Du kan läsa av de inställda värdena på "+" eller "-" skalan på kikarens baksida.

Menyinställning i range-sökaren

Tryck på Set-knappen i ca två sekunder för att komma till menyn i ZEISS Victory RF. Därefter kan man trycka igen på Set-knappen för växla mellan menypunkterna.

Tabell 1

Meny 1 ljusstyrka 2 sekunder Set-knappen
Meny 2 Ballistikinställning	tryck i 2 sekunder på Set-knappen+ 1 x Set-knappen
Meny 3 Displayinställning	tryck i 2 sekunder på Set-knappen+ 2 x Set-knappen
Meny 4 Mättenhet	tryck i 2 sekunder på Set-knappen+ 3 x Set-knappen
Meny 5 Mätläge	tryck i 2 sekunder på Set-knappen+ 4 x Set-knappen
Meny 6 Knappbeläggning	tryck i 2 sekunder på Set-knappen+ 5 x Set-knappen
Meny 7 Avstängning	tryck i 2 sekunder på Set-knappen+ 6 x Set-knappen

Ljusstyrka

I meny 1 (tryck i 2 sekunder på Set-knappen) kommer du till ljusstyrkeinställningen. ZEISS Victory RF har 11 ljusstyrkekurvor. Tryck på knappen Avständsmätning för att välja en av de 11 olika ljusstyrkekurvorna (kurva 1 ≧ mörkaste inställningsmojlighet; kurva 11 ≧ ljusaste inställningsmöjlighet).

Dessutom har ZEISS Victory RF en automatisk ljusstyrkeanpassning, på berörd utvald ljusstyrkekurya.

Släpp upp knappen Avständsmätning (fig. 1/6) vid den inställning som passar för dig. Den senast visade ljusstyrkekurvan lagras då. Som en kontroll kan man när som helst ta upp och visa den inställning som är lagrad i menyn.

Anpassning av ögonavständet

Genom att böja på mitten av kikaren runt centrumaxeln ställer Du in ögonavständet så att en cirkelrund bild visas när Du tittar med bägge ögonen (Fig. 7).

Obs: Beroende på inställt ögonavständ kan målmarkeringen och indikeringen stå något snett.

Ballistikinställningar (BIS II)

I meny 2 (tryck i 2 sekunder på Set-knappen + 1 x Set-knappen) kan man välja lämplig ballistikkurva. Som standard kan man välja mellan nio olika ballistikkurvor som täcker in nästan alla kalibrar. I ZEISS Victory RF är ballistikkurvorna numrerade och har beteckningarna bA 1 – bA 9.

Beroende på den använda kalibern, skottypen och skolthastigheten måste man välja den kulbana som passar bäst. En förutsättning för val av kulbanan är kunskap om de ballistiska data (kulfall) hos den använda laboreringen.

I tabell 1 nedan väljer man med hjälp av kulfallet för den använda laboreringen den serie vars värden stämmer mest överens. Tryck på knappen Avständsmätning

(fig. 1/6) för att välja den ballistikkurva som passar. Släpp upp knappen för att lagra ballistikkurvan. Som en kontroll kan man när som helst ta upp och visa den inställning som är lagrad i menyn.

Förutom de nio standardkurvorna kan man ladda upp max. nio andra, personanpassade ballistikkurvor på ZEISS Victory RF. I ZEISS Victory RF har kurvorna beteckningarna bAu 1 – bAu 9.

(mer information återfinns i avsnittet „Inställningar med ZEISS Hunting App“). Släpp upp knapp nagsnade vlastsmätning (fig. 1/6) vid den inställning som passar för dig. Den senast lagrade ballistikkurvan lagras. Som en kontroll kan man när som helst la upp och visa den inställning som är lagrad i menyn.

Obs: Tänk på att Ballistikinfosystemet BIS II aldrig får användas som ersättning för jägarens egen bedömning av situationen, utan tjänar enbart som stöd ökad säkerhet.

Vi rekommenderar att Du genomför några skjutövningar från olika avständ och utgå från dessa övningar för att kontrollera att data stämmer överens med de faktiska träffpunktslägena.

Tabell 2
Kompensation av kulfallet med ASV+ till avståndet i meter och yards

Kurva	(avstånd) m / yard	100	150	200	250	300	325	350	375	400	425	450	475	500	525	550	575	600
1	Korr. cm / m	0	-1,5	-4,0	-10,0	-21,0	-29,3	-35,0	-45,0	-56,0	-68,0	-81,0	-95,0	-110,0	-131,3	-148,5	-172,5	-198,0
	Korr. inches / yards		-0,5	-1,4	-3,6	-7,6	-10,5	-12,6	-16,2	-20,2	-24,5	-29,2	-34,2	-39,6	-47,3	-53,5	-62,1	-71,3
2	Korr. cm / m	0	-1,5	-4,0	-12,5	-24,0	-32,5	-42,0	-52,5	-64,0	-76,5	-90,0	-109,3	-130,0	-152,3	-176,0	-201,3	-234,0
	Korr. inches / yards		-0,5	-1,4	-4,5	-8,6	-11,7	-15,1	-18,9	-23,0	-27,5	-32,4	-39,3	-46,8	-54,8	-63,4	-72,5	-84,2
3	Korr. cm / m	0	-1,5	-8,0	-17,5	-30,0	-39,0	-49,0	-60,0	-72,0	-85,0	-99,0	-118,8	-135,0	-152,3	-176,0	-195,5	-222,0
	Korr. inches / yards		-0,5	-2,9	-6,3	-10,8	-14,0	-17,6	-21,6	-25,9	-30,6	-35,6	-42,8	-48,6	-54,8	-63,4	-70,4	-79,9
4	Korr. cm / m	0	-3,0	-10,0	-20,0	-36,0	-45,5	-59,5	-71,3	-84,0
	Korr. inches / yards		-1,1	-3,6	-7,2	-13,0	-16,4	-21,4	-25,7	-30,2
5	Korr. cm / m	0	-3,0	-10,0	-22,5	-39,0	-52,0	-63,0	-78,8	-96,0
	Korr. inches / yards		-1,1	-3,6	-8,1	-14,0	-18,7	-22,7	-28,4	-34,6
6	Korr. cm / m	0	-4,5	-12,0	-27,5	-48,0	-58,5	-73,5	-90,0	-108,0
	Korr. inches / yards		-1,6	-4,3	-9,9	-17,3	-21,1	-26,5	-32,4	-38,9
7	Korr. cm / m	0	-4,5	-14,0	-30,0	-51,0	-65,0	-80,5	-97,5	-120,0
	Korr. inches / yards		-1,6	-5,0	-10,8	-18,4	-23,4	-29,0	-35,1	-43,2
8	Korr. cm / m	0	-4,5	-16,0	-32,5	-57,0	-74,8	-91,0	-108,8	-132,0
	Korr. inches / yards		-1,6	-5,8	-11,7	-20,5	-26,9	-32,8	-39,2	-47,5
9	Korr. cm / m	0	-6,0	-18,0	-37,5	-66,0	-87,8	-105,0	-127,5	-156,0
	Korr. inches / yards		-2,2	-6,5	-13,5	-23,8	-31,6	-37,8	-45,9	-56,2

Displayinställningar

I meny 3 (tryck i 2 sekunder på Set-knappen + 2 x set-knappen) kan man välja lämplig displayinställning.

Som standard kan man välja mellan sju olika displayinställningar. I ZEISS Victory RF är displayinställningarna numrerade och har beteckningarna dl 1 – dl 7.

Victory RF	Funktion
dl 1	avständ
dl 2	avständ och vinkel
dl 3	avständ och ekvivalent horisontellt avständ
dl 4	avständ och holdover i cm/in
dl 5	avständ och holdover i MOA
dl 6	avständ och holdover i MIL
dl 7	avständ och antal klickar

Förutom de sju standardinställningarna kan man lägga in upp till 3 andra personanpassade displayinställningar i ZEISS Victory RF. I ZEISS Victory RF har kurvorna beteckningarna dlu 1 – dlu3.

(Mer information återfinns i avsnittet „Inställningar med ZEISS Hunting App”). Släpp upp knappen Avständsmätning (fig. 1/6) vid den inställning som passar för dig. De senast visade displayinställningarna lagras. Som en kontroll kan man när som helst ta upp och visa den inställning som är lagrad i menyn.

Måttenhet

I meny 4 (tryck i 2 sekunder på Set-knappen + 3x Set-knappen) kan man välja lämplig måttenhet.

Avständet kan visas i enheten meter eller yard. Inställningen kan ändras med knappen Avständsmätning (fig. 1/6). I ZEISS Victory RF har mättenheterna beteckningarna unitM (för mättenheten meter) och unitY (för mättenheten yard). Som en kontroll kan man när som heist ta upp och visa den inställning som är lagrad i menyn.

Fig. 9

Mätläge

I meny 5 (tryck i 2 sekunder på Set-knappen + 4 x set-knappen) kan man välja lämpligt mätläge. Man kan välja om man vill se bästa mätning (tA b) eller den längsta mätningen (tA L). Inställningen kan ändras med knappen Avständsmätning (fig. 1/6).

Fig. 9 åskådliggör urvalsmöjligheterna. Djuret i bakgrunden är i detta fallet den punkt som är uppmätt längst bort (IA L). Eftersom en högre andel av målpunkterna träffar på trädet i förgrunden motsvarar denna punkt den bästa mätningen (tA b). Som en kontroll kan man när som helst ta upp och visa den inställning som är lagrad i menyn.

Knappbeläggning

I meny 6 (tryck i 2 sekunder på Set-knappen + 5 x Set-knappen) för att välja den knappbeläggnning som passar bäst. Tryck på knappen Avständsmätning (fig. 1/6) för att välja mellan standardinställningen (i ZEISS Victory RF visas „5 _ _ ”) och den omvända inställningen (i ZEISS Victory RF visas „° _ _ 5”). Som standard är ZEISS Victory RF konfigurerad för högerhänta. I denna inställning använder man mätknappen med sin högra, och Set-knappen med sin vanstra hand. I den omvända inställningen mäter man med vänster hand. Set-knappen belinner sig i detta fallet i högra handen. Som en kontroll kan man när som helst ta upp och visa den inställning som är lagrad i menyn...

Avstängning

I meny 7 (tryck i 2 sekunder på Set-knappen + 6 x Set-knappen) kan man stänga av menyn i ZEISS Victory RF genom att trycka på knappen Avständsmätning. Vid avstängning av ZEISS Victory RF har man två andra möjligheter. Antingen håller man Set-knappen intryckt i två sekunder eller så trycker man inte på någon av de båda knapparna under ca 10 sekunders tid.

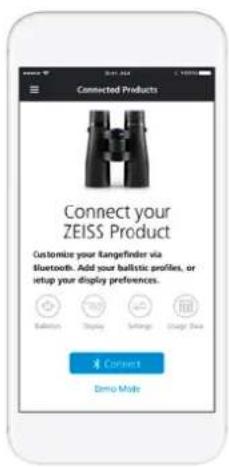

Inställning med ZEISS Hunting APP

Med appen ZEISS Hunting kan man göra alla de tidigare beskrivna inställningarna enkelt och smidigt med hjälp av sin smartphone.

Man kan också göra två andra personanpassade inställningar. Dels kan man lägga in sin egen ballistikprofil, genererad i ZEISS Hunting App, dels ställa in upp till tre olika resultatdisplayer i displayinställningarna.

När du vill koppla upp ZEISS Victory RF för första gången, visas i avsnittet Connected Products (fig. 10) bildskärmen „Kopplar upp din ZEISS-produkt“. Klicka på uppkopplingsknappen, nu börjar ZEISS Hunting App koppla upp förbindelsen.

Enligt beskrivningen i fig. 11 måste du sedan hålla Set-knappen intryckt i 10 sekunder.

Sedan visar ZEISS Victory RF texten „CON_”. När du släpper upp Set-knappen visar displayen „PAIR“, vilket du bekräftar genom att trycka en gång på mätknappen. Nu är ZEISS Victory RF hopkopplad med ZEISS Hunting App enligt fig. 12. Bekräftelsen av kommandot „PAIR“ måste bekräftas en gång vid den första uppkopplingen.

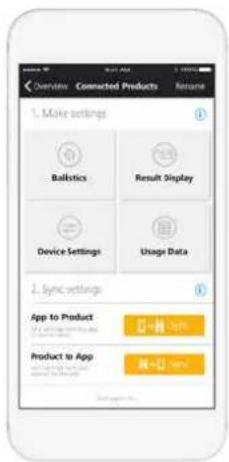

Upprepad uppkoppling

När du har kopplat ihop ZEISS Victory RF för första gången med ZEISS Hunting App ändras startbildskärmen i Connected Product-sektionen enligt fig. 13. Med knappen (+) nere till höger kan du koppla ihop flera ZEISS Victory RF med ZEISS Hunting App. Dessutom kan man klicka en gång på den inlagda ZEISS Victory RF för att göra inställningar av produkten (fig. 14) och sedan göra en synkronisering.

Ballistikinställningar

I ballistikinställningen (fig. 15) av ZEISS Hunting App kan man dels välja nio standardprofiler, dels lägga till upp till nio ytterligare personliga profiler och sedan synkronisera dem med ZEISS Victory RF. För att lägga till en personlig profil klickar man i menypunkten Ballistik på knappen „Lägg till profil”. Sedan kan man välja alla tidigare upplagda ballistikprofiler (de läggs upp i området „Ballistik“ i toolbox)

(fig. 16).

Man kan också välja ut en av profilerna som favorit. Den valda favoriten är den inställning som är aktiv i ZEISS Victory RF och märkt med en blå stjärna.

I displayinställningen (fig. 17) i ZEISS Hunting App kan man dels välja sju standardprofiler, dels lägga upp max. tre andra personliga profiler och sedan synkronisera dem med ZEISS Victory RF. För att lägga till en personlig profi, klicka i menypunkten Ballistik på knappen „Lägg till konfiguration“. Till skillnad från standardprofilerna (fig. 18) kan man kombinera upp till tre visningslägen i de personliga profilerna. Avständet är härvid alltid definierat som första visningsläge. Man kan också välja en av sina konfigurationer som favorit. Den utvalda favoriten är den inställning som är aktiv i ZEISS Victory RF och som är markerad med en blå stjärna.

Fig. 18 Fig. 19 Fig. 20

Apparatinställningar

I apparatinställningarna kan man göra alla de inställningar som visas i fig. 19 på ett smidigt sätt via ZEISS Hunting App. För mer information om de olika inställningsmöjligheterna, se ovan.

Mätdata

I fältet „Mätdata“ (fig. 20) kan man läsa av de uppmätta avständen från ZEISS Victory RF. Förutom de enskilda mätningarna visas här genomsnittet av alla mätningar samt genomsnittet över en tidsperiod som du kan definiera. Tänk på att det är endast de senaste 100 mätningarna som överförs från ZEISS Victory RF. Genomsnittsvärdena däremot baseras på alla utförda mätningar i den definierade tidsperioden.

Avständsmätning

Tryck på knappen Avständsmätning (fig. 1/6) för att koppla in målmärket (fig. 3/9). Det objekt som skall mätas registreras. När avständsmätningsknappen släpps (fig. 1/6) startas mätningen. Efter maximalt ca 1 sekund visas det upomätta avståndet i ca 3 sekunders tid på displayen (fig. 3/10). Om ingen mätning kan ske, eftersom räckvidden är överskriden eller reflexionen från objektet inte räcker till, visas detta med 4 streck „____”. En ny mätning kan göras direkt. När indikeringen slocknar slås avständsmätaren av automatiskt.

Scan-läge

Med ZEISS Victory RF kan man måta även under långa perioder (scan-läge). Håll knappen för avständsmätningen (fig. 1/6) intryckt i mer än ca 3 sekunder. Produkten går då över i scan-läge och utför kontinuerliga mätningar. Det permanenta läget avslutas när man släpper mätknappen. Detta framgår av avständsindikeringen som visar nya mätvärden ca var 1,5 sekund. Scan-laget är till hjälp vid mätning till små eller rörliga mål.

Noggrannhet i avständsmätningen

Exaktheten i avständsmätaren är upp till +/- 1 meter/yard. Den maximala räckvidden enligt tekniska data uppnås vid goda omgivningsförhållanden. Följande faktorer påverkar räckvidden:

Tabell 4:
Högre räckvidd vid Lägre räckvidd vid

Atmosfäriska förhållanden	klar sikt dis, dimma
Ljusstyrka låg ljusstyrka hög ljusstyrka (sol)
Objektets färg vit objektfärg svart objektfärg
Vinkel till objektet 90° (lodrät) vinkel spetsig vinkel
Objektstruktur	homogen struktur(skylt, vägg)	ej homogen struktur(buskage, träd)

Skötsel och underhåll

Kikaren är försedd med ZEISS LotuTec ^® ytbehandling. Detta effektiva skyödsskikt på linsytorna minskar nedsmutsningen av linsen avsevärt, tack vare en särskilt glatt yta som gör att smutsen får svårare att fastna. Detta gäller för allt slags smuts. Dessutom kan smutsen avlägsnas snabbt, lätt och luddfritt. Samtidigt är LotuTec ytbehandling motständskraftig och slittälig.

Grov smuts (l. ex. sand) på linserna bör inte torkas av, utan tas bort genom att man blåser bort den eller torkar bort den med en hårpensel. Fingeravtryck kan angripa linsytorna efter en tid. Det lättaste sattet att rengöra linsytorna är att andas på dem och sedan putsa dem med en ren linsrengöringsduk. Problem med svampbeläggning på linselementen, som kan uppstå speciellt i tropikerna, förhindras genom att kikaren förvaras torrt och de yttre linsytorna alltid är väl ventilerade. Utöver detta behöver din ZEISS Victory RF kikare ingen speciell skötsel.

Produkten skall rengöras med en lorr duk, undvik vätskor och putsmedel. Rengör produkten i avstängt skick. Gör aldrig egna ingrepp i produkten. Vid isärtagning kan det uppstå skador som inte tacks in av garantin.

Vid reparation vänligen kontakta vår kundservice.

Reservdelar för ZEISS Victory RF

Om du behöver reservdelar för din kikare, t.ex. skyddslock, var god vänd dig till återförsäljaren eller till vår kundtjänst. Serviceadresserna för ditt land hittar du här: www.zeiss.com/sports-optics/service-points

Tillbehör för ZEISS Victory RF\*

www.zeiss.com/sports-optics/binoculars-accessories
