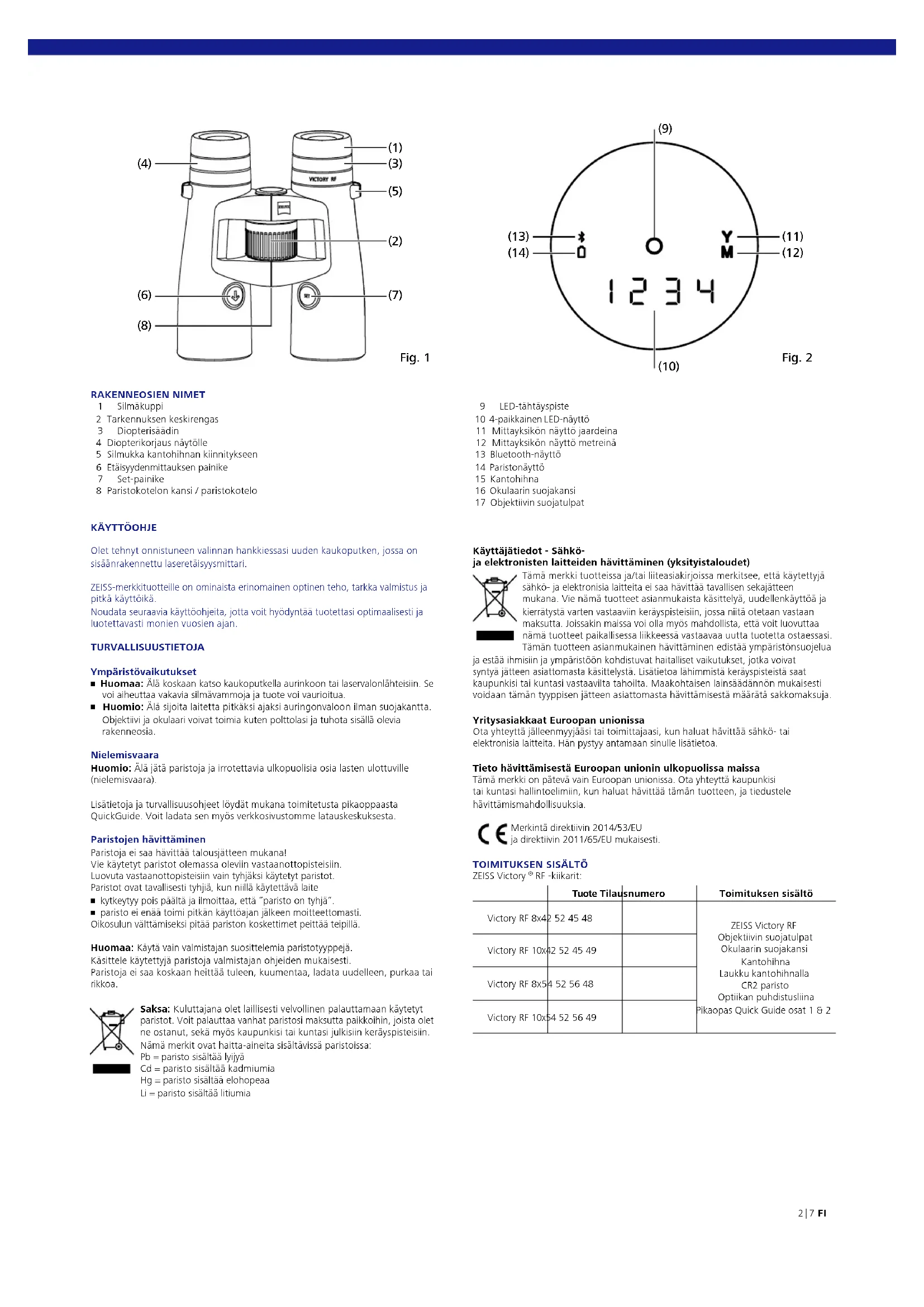

KÄYTTÖOHJE Victory RF 8x42 ZEISS
2 Tarkennuksen keskirengas
3 Diopterisäädin
4 Diopterikorjaus näytölle
5 Silmukka kantohihnan kiinnitykseen
6 Etäisyydenmittauksen painike
7 Set-painike
8 Paristokotelon kansi / paristokotelo
KÄYTTÖOHJE
Olet tehnyt onnistuneen valinnan hankkiessasi uuden kaukoputken, jossa on sisäänrakennettu laseretäisysmittari.
ZEISS-merkituotteille on ominaista erinomainen optinen teho, tarkka valmistus ja pitkä käyttöikä.
Noudata seuraavia käyttöohjeita, jotta voit hyödyntää tuotettasi optimaalisesti ja luotettavasti monien vuosien ajan.
TURVALLISUUSTIETOJA
Ympäristövaikutukset
■ Huomaa: Alä koskaan katso kaukoputkella aurinkoon tai laservalonlähteisiin. Se voi aiheuttaa vakavia silmävammoja ja tuote voi vaurioitua.
■ Huomio: Alä sijoita laitetta pitkäksi ajaksi auringonvaloon ilman suojakantta. Objektiivi ja okulaari voivat toimia kuten polttolasi ja tuhota sisällä olevia rakenneosia.
Nielemisvaara
Huomio: Älä jätä paristoja ja irrotettavia ulkopuolisia osia lasten ulottuville (nielemisvaara).
Lisätietoja ja turvallisuusohjeet loydät mukana toimitetusta pikaoppaasta QuickGuide. Voit ladata sen myös verkkosivustomme latauskeskuksesta.
Paristojen hävittäminen
Paristoja ei saa hävittää talousjätteen mukanal Vie käytetyt paristot olemassa oleviin vastaanottopisteisiin. Luovuta vastaanottopisteisiin vain tyhjaksi käytetyt paristot. Paristot ovat tavallisesti tyhjiä, kun niillä käytettävä laite
■ kytkeytyy pois päältä ja ilmoittaa, että "paristo on tyhjä". ■ paristo ei enää toimi pitkän käyttöajan jälkeen moitteettomasti. Oikosulun välttämiseksi pitää pariston koskettimet peittää teipillä.
Huomaa: Käytä vain valmistajan suosittelemia paristotyyppejä. Käsittele käytettyjä paristoja valmistajan ohjeiden mukaisesti. Paristoja ei saa koskaan heittää tuleen, kuumentaa, ladata uudelleen, purkaa tai rikkoa.
Saksa: Kuluttajana olet laillisesti velvollinen palauttamaan käytetyt paristot. Voit palauttaa vanhat paristosi maksutta paikkoihin, joista olet ne ostanut, sekä myös kaupunkisi tai kuntasi julkisiin keräyspisteisiin. Nämä merkit ovat haitta-aineita sisältävissä paristoissa: Pb = paristo sisältää lyijyä Cd = paristo sisältää kadmiumia Hg = paristo sisältää elohopeaa Li = paristo sisaltää litiumia

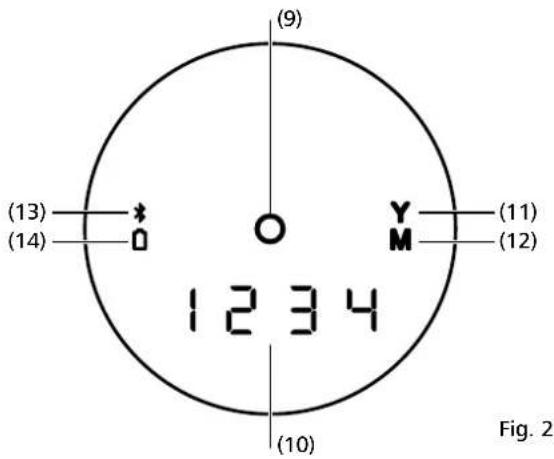

9 LED-tähtäyspiste
10 4-paikkainen LED-näyttö
11 Mittayksikön näyttö jaardeina
12 Mittayksikön näyttö metreinä
13 Bluetooth-näyttö
14 Paristonäyttö
15 Kantohihna
16 Okulaarin suojakansi
17 Objektiivin suojatulpat
Käyttäjätiedot - Sähkö-
ja elektronisten laitteiden hävittäminen (yksityistaloudet)
Tama merkki tuotteissa ja/tai liiteasiakirjoissa merkitsee, etla käytlettyjä sähko- ja elektronisia laitteita ei saa hävittää tavallisen sekajätteen mukana. Vie nämä tuotteet asianmukaista käsittelyä, uudellenkäyttöä ja kierrätystä varten vastaavlin keräyspisteisin, jossa nilitä otetaan vastaan maksutta. Joissakin maissa voi olla myös mahdollista, että voit luovuttaa nämä tuotteet palkallisessa liikkeessä vastaavaa uutta tuotetta ostaessasi. Tamän tuotteen asianmukainen hävittärinen edistää ympäristönsuojelua
ja estää ihmisiin ja ympäristöön kohdistuvat haitalliset vaikutukset, jotka voivat synlyä jätteen asiattomasta käsitelystä. Lisalietoa lahimmistä kerayspisteistä saat kaupunkisi tai kuntasi vastaavilta tahoilta. Maakohtaisen lainsäädännön mukaisesti voldaan tämän tyypplisen jätteen asiattomasta hävittämisestä määräta sakkomaksuja.
Yritysasiakkaat Euroopan unionissa
Ota yhteyttä jälleenmyyyjaäsi tai toimittajaasi, kun haluat hävittää sähkö- tai elektronisia laitteita. Hän pystyy antamaan sinulle lisätietoa.
Tieto hävittämisestä Euroopan unionin ulkopuolissa maissa
Tämä merkki on pätevä vain Euroopan unionissa. Ota yhtcyttä kaupunkisi tai kuntasi hallintoelimiin, kun haluat hävittää täman tuotteen, ja tiedustele hävittämismahdollisuuksia.
€ Merkintä direktiivin 2014/53/EU ja direktiivin 2011/65/EU mukaisesti.
TOIMITUKSEN SISÄLTÖ
ZEISS Victory ^® RF -kiikarit:
| Tuote Tilausnumero | Toimituksen sisältö | |
| Victory RF 8x42 52 45 48 | ZEISS Victory RFObjektiivin suojatulpatOkulaarin suojakansi KantohihnaLaukku kantohihnallaCR2 paristoOptiikan puhdistusliinaPikaopas Quick Guide osat 1 & 2 | |
| Victory RF 10x42 52 45 49 | ||
| Victory RF 8x54 52 56 48 | ||
| Victory RF 10x54 52 56 49 |
| TEKNISET TIEDOT | 8x42 | 10x42 | 8x54 | 10x54 | |
| Suurennos | 8 10 8 10 | ||||
| Vaikuttava objektiivn halkaisija mm | 42 42 54 54 | ||||
| Ulostulopupillin halkaisija mm | 5.3 4.2 6.8 5.4 | ||||
| Hämärälukuarvo | 18.3 20.5 20.8 23.2 | ||||
| Näkökenttä | m/1000m (ft/1000yds) | 135 (405) | 115 (345) | 120 (360) | 110 (330) |
| Subjektiivinen näkökulma | ° | 62 66 55 63 | |||
| Lähisäatoraja | m (ft) | 2.5 (8.2) | 3.5 (11.5) | ||
| Dioptrian säätöalue | dpt | +/- 3 | +/- 3 | ||
| Silmäväli | mm | 17 (0.7) | 14 (0.6) | ||
| Pupillietäisyys | mm | 53.5 - 76 | 58.5 - 76 | ||
| Objektivityppi | FL | FL | |||
| Prismajärjestelmä | Abbe-König | Abbe-König | |||
| Päällyste | T*/LotuTec ^® | T*/LotuTec ^® | |||
| Typpitäyte | √ | √ | |||
| Vesitiviys | mbar | 400 | 400 | ||
| Toimintalämpötila ^1 | °C (°F) | -25 / +63 (-13 / +145) | -25 / +63 (-13 / +145) | ||
| Pituus | mm (in) | 166 (6.5) | 166 (6.5) | 195 (7.7) | 195 (7.7) |
| Leveys silmänetäisyydellä 65 mm | mm (in) | 121 (4.8) | 121 (4.8) | 136 (5.4) | 136 (5.4) |
| Paino | g (oz) | 895 (31.6) | 915 (32.3) | 1,095 (38.6) | 1,115 (39.3) |
| Mittausalue ^2 | m (yds) | 15 - 2,300 (16 - 2,500) | 15 - 2,300 (16 - 2,500) | ||
| Mittaustarkkuus | mrad | ± 1 - 600 / ± 0.5 % > 600 | ± 1 - 600 / ± 0.5 % > 600 | ||
| Mittauksen kesto | Sek. (sec.) | < 0.3 | < 0.3 | ||
| Laser-aaltopituus | nm | 905 | 905 | ||
| Lasersäteen-divergenssi | mrad | 1.6 x 0.5 | 1.6 x 0.5 | ||
| Paristo | 1 x 3V / CR2 | 1 x 3V / CR2 | |||
| Pariston kestoaika +20°C | > 2,500x | > 2,500x | |||
Pidätetään oikeus mallin ja toim tuksen sisällön muutoksiin, jotka edistävät laitteen teknistä kehittämistä.
^1 Paristoa koskeva lämpötilan alaraja.
Tuote toimii myös alle - 10 °C /14 °F lämpötilassa.
² Eläisyys on riippuvainen objektin koosta ja heijastusasteesta sekä säästä ja auringonsäteilystä.
Pariston sijoittaminen/poistaminen
Laseretäisyysmittari saa sähkön litiumparistosta, jonka tyyopi on CR 2.
Pariston sijoittamista tai vaihtamista varten pariston kansi (kuva 3/8) kierretään vastapäivään auki – kolikolla tai muulla vastaavalla esineella. Sijoita paristo sisään plus-kosketin edellä (paristokotelossa olevan symbolin mukaisesti).
Kierrä sen jälkeen paristokotelon kansi kiinni myötäpäivään.
Uusi paristo riittää 20 °C lämpötilassa yli 2500 mittaukseen.
Käyttöolosuhteista riippuen, kuten esimerkiksi alhaiset lämpötilat tai usein tapahtuva skannauskäyttö, volvat lyhentää pariston käyttöikää merkittävästi. Kun paristossa on vain vähän varausta, se osoitetaan näytössä pariston valon syttymisellä.
Jos laitetta ei käytetä pitkään aikaan, paristo pitää ottaa ulos, jotta sen vuotaminen ei aiheuta vaurioita. Käytä vain laadukkaita merkkiparistoja.
Fig. 4
Fig. 5
Kantohihnan ja suojatulppien kiinnittäminen

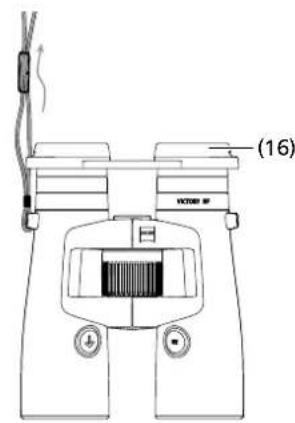

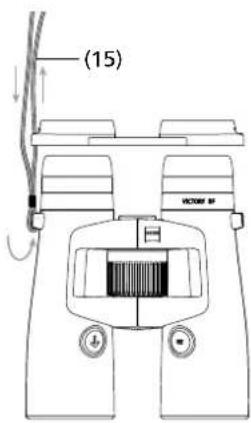

Kantohihna (kuva 4/15) ja okulaarin suojakansi (kuva 4/16) kiinnitetään kuvauksen mukaisesti.
Ohje: Kantohihnan voi viedä helposti okulaarin suojakannessa olevan silmukan läpi. Voit sitoa okulaarin suojakannen kantohihnalla toiselta puolelta tai molemmilta puolilta.
Erinen kaukoputken käyttöä okulaarin suojakansi siirretään etusormella pois. Käytön jälkeen pitää okulaari suojata taas suojakannella.

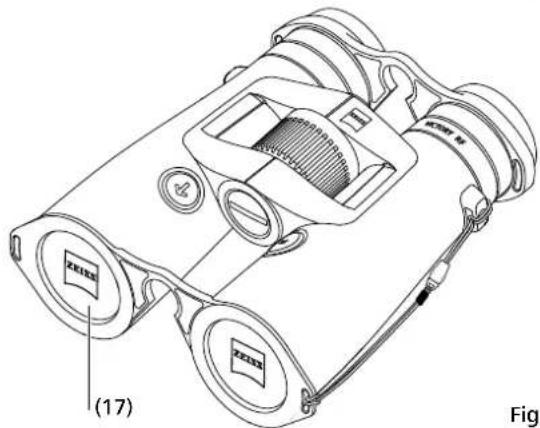

Objektiivin suojatulpat (kuva 5/17) asennetaan kuvan mukaisesti kaukoputkeen.
Katsominen silmälaseilla ja ilman niitä
Kun katsot kilkarilla ilman silmälaseja, käytä laitetta ulosvedetyillä silmäkupeilla. Tällöin kierretään silmäkuppeja (kuva 6/1) vasemmalle (vastapäivään) ylöspäin ylimpään lukitukseen asti.
Silmäkupit voidaan lukita neljään asentoon – alimpaan ja ylimpään sekä kahteen väliasentoon. Säätömahdollisuuden avulla voidaan muultaa silmän etäisyyttä ulostulopupilliin ja siten säätää se kaikille käyttäjille yksilöllisesti.
Silmälasien kanssa katsottaessa silmäkuppi kierretään oikealle (myötäpäivään) alaspäin, kunnes se lukkiutuu alimpaan asentoon (kuva 6).
Silmäkuppien puhdistaminen ja vaihtaminen
Voit kiertää silmäkupit vaihtamista tai puhdistamista varten kokonaan irti kiikarista. Kierrä silmäkuppi kuvan mukaisesti kuva 6 ylimpään lukitusasentoon ja vielä kierteen verran sen ylitse, kunnes silmäkuppi irtoaa.
Kierä silmäkupit puhdistamisen tai vaihtamisen jälkeen oikealle (myötäpäivaan) kiertämälla täysin kiinni okulaarin. Kevyella nykäyksellä oikealle silmäkuppien kierre lukittuu alimpaan asentoon. Sen jälkeen voit säätaa lukitusasentojen avulla haluamasi etäisyyden silmän ja okulaarin välille.
Tähtäyspisteen tarkennus ja diopterikorjaus
Kytke painikkeella etäisyydenmittaus (kuva 1/6) tähtäyspisteen tarkennus (kuva 2/9) päälle ja pidä painike painettuna. Tahtäyspisteen ja näytön tarkennus tehdään kiertämällä oikeaa diopterisäädintä (kuva 1/4) vasemmalle tai oikealle. Tarkenna sen jälkeen tarkennuksen keskisäätöpyörällä (kuva 1/2) kiikarin oikeanpuoleinen kuva huolellisesti tarkaksi.
Tarkenna vasemmanpuoleisella diopterisäätimellä (kuva 1/3) kiikarin vasemmanpuoleinen kuva samaan kohteeseen kuin aiemmin. Voit lukea säädetyt arvot kiikarin takapuolella olevasta „+“ tai „-“ asteikosta.
Etäisyysmittarin valikkoasetukset
Painamalla Set-painiketta noin kahden sekunnin ajan pääset Zeiss Victory RF kiikarisi valikkoon. Sen jälkeen voit hakea eri valikkokohdat painamalla kerran Set-painiketta.
Taulukko 1
| Valikko 1 Kirkkaus paina 2 sekuntia Set-painiketta | |
| Valikko 2 Ballistiikan asetukset | paina 2 sekuntia Set-painiketta + 1 x Set-painike |
| Valikko 3 Näytön asetukset | paina 2 sekuntia Set-painiketta + 2 x Set-painike |
| Valikko 4 Mittayksikkö | paina 2 sekuntia Set-painiketta + 3 x Set-painike |
| Valikko 5 Mittaustila | paina 2 sekuntia Set-painiketta + 4 x Set-painike |
| Valikko 6 Painikekohdistus | paina 2 sekuntia Set-painiketta + 5 x Set-painike |
| Valikko 7 Pois päältä kytkeminen | paina 2 sekuntia Set-painiketta + 6 x Set-painike |
Kirkkaus
Valikosta 1 (paina 2 sekuntia Set-painiketta) päaset kirkkausasetuksiin. ZEISS Victory RF kiikarissa on yli 11 kirkkauskäyrää. Painamalla etälsydenmittauksen painiketta voit valita yhden 11 eri kirkkauskäyrästä (käyrä 1 ≧ himmein asetusmahdollisuus, käyrä 11 ≧ kirkkain asetusmahdollisuus).
Lisäksi ZEISS Victory RF kiikarissasi on automaattinen kirkkauden mukautus, aina kulloinkin valitulle kirkkauskäyrällä.
Vapauta vain etäisyydenmittauksen painike (kuva 1/6) itsellesi sopivan asetuksen kohdalla. Viimeksi näytetty kirkkauskäyrä tallennetaan tällöin. Tarkastusta varten voit koska tahansa katsoa valikosta tallennetun asetuksen.
Silmien välisen etäisyyden sovittaminen
Taittamalla kaukoputken puoliskot keskiakselin varassa silmien väli säädetään siten, että molemmilla silmillä katsottaessa muodostuu täysin pyöreä kuva (kuva 7).
Ohje: Säädetystä silmien välistä riippuen tähtäyspiste ja näyttö voivat olla hieman vinossa.
Ballistiikka-asetukset (BIS II)
Valikossa 2 (paina 2 sekuntia Set-painiketta + 1 x Set-painiketta) voit valita itsellesi sopivan ballistikkakäyrän. Vakiomallissa voit valita yndeksästä erilaisesta ballistiikkakäyrästä, jotka kattavat lähes kaikki kaliiperit. ZEISS Victory RF kiikarissa ballistiikkakäyrät on numeroitu ja niiden tunnukset ovat bA 1 - bA 9. Valitse käyttämästäsi kaliiperista, luotilajista ja luodin painosta riippuen itsellesi parhailen sopiva luodin lentorata. Vastaavan luodin lentoradan valinnan edellytys on käytetyn latauksen ballististen tietojen tuntemus (luodin putoama). Valitse alla esitetystä taulukosta 1 käytetyn luodin putoaman mukaan se rivi, jonka arvot ovat tarkimmin sopivat. Painamalla etäisyydenmittauksen painiketta (kuva 1/6) voit valita itsellesi sopivan ballistikkakäyrän helposti. Kun vapautat painikkeen, ballistiikkakäyrä tallennetaan. Tarkastusta varten voit koska tahansa katsoa valikosta tallennetun asetuksen.
Yhdeksän vakiokäyrän lisäksi voit ladata yhdeksän yksilöllistä ballistiikkakäyrää ZEISS Victory FR kiikarisi. ZEISS Victory RF kiikarissa käyrillä on tunnisteet bAu 1 – bAu 9 (lisätietoa löydät kappaleesta „Asetukset - ZEISS Hunting App“). Vapauta vain etäisyydenmittauksen painike (kuva 1/6) itsellesi sopivan asetuksen kondalla. Tallöin tallennetaan viimeksi näytetty ballistiikkakäyrä. Voit koska tahansa kalsoa valikosta tallennetut asetakset.
Huomaa: Ota huornioon, että Ballistiikan info-järjestelmä BIS II ei suinkaan korvaa omaa metsästystilanteen arviointia, vaan sitä tulee käyttää metsästyksen tukena ja parantamaan sen luotettavuutta. Suosittelemme ampumisen kokeilua eri etäisyyksiltä, minkä avulla voit tarkastaa tietojen yhtäpitävyyden todellisten osumapistelden kanssa.
Taulukko 2
Luodin putoaman korjaus ASV+ kompensaattorilla, etäisyydet metreinä ja jaardeina
| Käyrä | (etäisyys) m/yd | 100 | 150 | 200 | 250 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 |
| 1 | Korj. cm/m | 0 | -1,5 | -4,0 | -10,0 | -21,0 | -29,3 | -35,0 | -45,0 | -56,0 | -68,0 | -81,0 | -95,0 | -110,0 | -131,3 | -148,5 | -172,5 | -198,0 |
| Korj. tuumaa/jaardia | -0,5 | -1,4 | -3,6 | -7,6 | -10,5 | -12,6 | -16,2 | -20,2 | -24,5 | -29,2 | -34,2 | -39,6 | -47,3 | -53,5 | -62,1 | -71,3 | ||
| 2 | Korj. cm/m | 0 | -1,5 | -4,0 | -12,5 | -24,0 | -32,5 | -42,0 | -52,5 | -64,0 | -76,5 | -90,0 | -109,3 | -130,0 | -152,3 | -176,0 | -201,3 | -234,0 |
| Korj. tuumaa/jaardia | -0,5 | -1,4 | -4,5 | -8,6 | -11,7 | -15,1 | -18,9 | -23,0 | -27,5 | -32,4 | -39,3 | -46,8 | -54,8 | -63,4 | -72,5 | -84,2 | ||
| 3 | Korj. cm/m | 0 | -1,5 | -8,0 | -17,5 | -30,0 | -39,0 | -49,0 | -60,0 | -72,0 | -85,0 | -99,0 | -118,8 | -135,0 | -152,3 | -176,0 | -195,5 | -222,0 |
| Korj. tuumaa/jaardia | -0,5 | -2,9 | -6,3 | -10,8 | -14,0 | -17,6 | -21,6 | -25,9 | -30,6 | -35,6 | -42,8 | -48,6 | -54,8 | -63,4 | -70,4 | -79,9 | ||
| 4 | Korj. cm/m | 0 | -3,0 | -10,0 | -20,0 | -36,0 | -45,5 | -59,5 | -71,3 | -84,0 | ||||||||
| Korj. tuumaa/jaardia | -1,1 | -3,6 | -7,2 | -13,0 | -16,4 | -21,4 | -25,7 | -30,2 | ||||||||||
| 5 | Korj. cm/m | 0 | -3,0 | -10,0 | -22,5 | -39,0 | -52,0 | -63,0 | -78,8 | -96,0 | ||||||||
| Korj. tuumaa/jaardia | -1,1 | -3,6 | -8,1 | -14,0 | -18,7 | -22,7 | -28,4 | -34,6 | ||||||||||
| 6 | Korj. cm/m | 0 | -4,5 | -12,0 | -27,5 | -48,0 | -58,5 | -73,5 | -90,0 | -108,0 | ||||||||
| Korj. tuumaa/jaardia | -1,6 | -4,3 | -9,9 | -17,3 | -21,1 | -26,5 | -32,4 | -38,9 | ||||||||||
| 7 | Korj. cm/m | 0 | -4,5 | -14,0 | -30,0 | -51,0 | -65,0 | -80,5 | -97,5 | -120,0 | ||||||||
| Korj. tuumaa/jaardia | -1,6 | -5,0 | -10,8 | -18,4 | -23,4 | -29,0 | -35,1 | -43,2 | ||||||||||
| 8 | Korj. cm/m | 0 | -4,5 | -16,0 | -32,5 | -57,0 | -74,8 | -91,0 | -108,8 | -132,0 | ||||||||
| Korj. tuumaa/jaardia | -1,6 | -5,8 | -11,7 | -20,5 | -26,9 | -32,8 | -39,2 | -47,5 | ||||||||||
| 9 | Korj. cm/m | 0 | -6,0 | -18,0 | -37,5 | -66,0 | -87,8 | -105,0 | -127,5 | -156,0 | ||||||||
| Korj. tuumaa/jaardia | -2,2 | -6,5 | -13,5 | -23,8 | -31,6 | -37,8 | -45,9 | -56,2 |
Näyttöasetukset
Valikossa 3 (paina 2 sekuntia Set-painiketta + 2 x Set-painiketta) voit valita itsellesi sopivat näyttöasetukset. Vakiomallissa voit valita seitsemästä erilaisesta näyttöasetuksesta. ZEISS Victory RF kiikarissasi näyttöasetukset on numeroitu ja niillä on tunnistet d1 – d1 7.
Taulukko 3
| Näyttö ZEISS Victory RF kiikarissasi | Toiminto |
| dl 1 | Etäisyys |
| dl 2 | Etäisyys ja kulma |
| dl 3 | Etäisyys ja vastaava horisontaalinen etäisyys |
| dl 4 | Etäisyys ja Holdover cm/în |
| dl 5 | Etäisyys ja Holdover MOA |
| dl 6 | Etäisyys ja Holdover MIL |
| dl 7 | Etäisyys ja klikkausten lukumäärä |
Seitsemän vakioasetuksen lisäksi voit saada käyttöösi 3 yksilöllistä näyttöasetusta ZEISS Victory RF kiikariisi. ZEISS Victory RF kiikarissa käyrillä on tunnisteet dlu 1 – dlu3
(lisätietoja löydät kappaleesta „Asetukset - ZEISS Hunting App). Vapauta vain etäisyydenmittauksen painike (kuva 1/6) itsellesi sopivan asetuksen kohdalla. Viimeksi näytlety näyttöasetus tallentuu tälloin. Tarkastusta varten voit koska tahansa katsoa valikosta tallennetut asetuukset.
Mittayksiköt
Valikossa 4 (paina 2 sekuntia Set-painiketta + 3 x Set-painiketta) voit valita itsellesi sopivat mittayksikot.
Etäisyys voidaan valinaisesti näyttää joko metreinä tai jaardeina. Voit muuttaa aselusta etäisyydenmittauksen painikkeella (kuva 1/6). ZEISS Victory RF kiikarissa mittayksiköiden tunnisteet ovat unitM (mittayksikölle metri) ja unitY (mittayksikölle jaardi). Tarkastusta varten voit koska tahansa kalsoa valikosta tallennetun aseluksen.
Fig. 9
Mittaustila
Valikossa 5 (paina 2 sekuntia Set-painiketta + 4 x Set-painike) voit valita itsellesi sopivan mittaustilan. Voit valita, haluatko näyttöön parhaan mittauksen (tA b) tai kauimmaisimman mittauksen (tA L). Voit muuttaa asetusta painikkeella Etäisyydenmittaus (kuva 1/6).
Kuva 9 havainnollistaa valintamahdollisuuksia. Taka-alalla oleva eläin on lässä tapauksessa kaikkein kauempaa mitatlu piste (tA L). Koska suurempi mittauspisteiden lukumäärä koskee etualalla olevaa puuta, tämä piste vastaa parasta mittausta (tA b). Tarkastusta varten voit koska tahansa katsoa valikosta tallennetun asetuksen.
Painikekohdistukset
Valikossa 6 (paina 2 sekuntia Set-painiketta + 5 x Set-painiketta) voit valita itsellesi sopivat painikekohdistukset. Painmalla etäisyydenmittauksen painiketta (kuva 1/6) voit valita joko vakioasetuksen (ZEISS Victory RF:ssä „5 _ _ ”) tai päinvastaisen asetuksen (ZEISS Victory RF:ssä näyietään „° _ _ 5”). Standardinmukaisesti ZEISS Victory RF:n asetus on oikeakätisille. Tällä asetuksella käytät mittauspainiketta oikealla ja Set-painiketta vasemmalla kädellä. Painvastaisella asetuksella mittaat vasemmalla kädellä. Tällöin Set-painike on oikean käden puolella. Tarkastusta varten voit koska tahansa katsoa valikosta tallennetun asetuksen.
Pois päältä kytkeminen
Valikossa 7 (paina 2 sekuntia Set-painiketta + 6 x Set-painiketta) voit kytkeä ZEISS Victory RF kiikarin valikon pois päältä painamalla etäisyydenmittauksen painiketta. ZEISS Victory RF kiikarin pois päältä kytkemiseen sinulla on lisäksi kaksi mahöollisuutta. Joko pidät Set-painiketta kahden sekunnin ajan painettuna tai et paina noin 10 sekunnin aikana kumpaakaan painiketta.

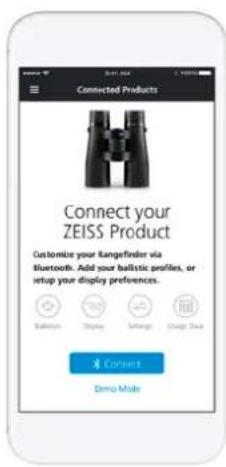

Asetukset ZEISS Hunting APP sovelluksella
ZEISS Hunting App sovelluksella voit tehdä kaikki yllä kuvatut asetukset helposti ja käyttäjäystavallisesti älypuhelimesi kautta. Lisäksi voit tehdä kaksi yksiilöllistä llsäasetusta. Ensinnäkin voit käyttää ZEISS Hunting App sovelluksessa luotua ballistista profillia ja toiseksi voit asettaa näyttöasetuksissa kolme erilaista tulosnäyttöä.
Ensimmäisen yhteyden luominen
Kun haluat ensimmäisen kerran luoda yhteyden ZEISS Victory RF:ään, näytön osiossa Connected Products (kuva 10) näytetään „Yndistä ZEISS tuotteeseen”. Napsauttamalla Yhdistä-painiketta ZEISS Hunting App sovelluksesi aloittaa yhteyden muodostamisen.
Kuvan 11 kuvauksen mukaisesti sinun ei tarvitse muuta kuin pitää vain 10 sekunnin ajan Set-painiketta alhaalla.
Sen jälkeen ZEISS Victory RF:ään tulevat merkit „CON_”. Kun vapautat Set-painikkeen, näyttöön tulee „PAIr“, jonka vahvistal painamalla kerran mittauspainiketta.
Näin ZEISS Victory RF on yhdistetty ZEISS Hunting App sovellukseen kuvan 12 mukaisesti. Sinun tarvitsee vahvistaa „PAIr“ komento vain kerran ensimmäisen yhteyden luonnin yhteydessä.
Toistuva yhteyden luominen
Kun olet ensimmäisen kerran luonut yhteyden ZEISS Victory RF:n ja ZEISS Hunting App sovelluksen välille, osion Connected Product näyttö muuttuu kuvan 13 mukaisesti. Alhaalla oikealla clevalla (+) painikkeella voit luoda muihin ZEISS Victory RF kiikareihin yhteyden ZEISS Hunting App sovelluksesta. Lisäksi voit tehdä tallennettuun ZEISS Victory RF:äan asetuksia laitteellasi (kuva 14) ja sen jälkeen synkronoida ne.
Ballistiikka-asetukset
ZEISS Hunting App sovelluksen ballistiikka-asetuksissa (kuva 15) voit yhdeksän vakioprofilin valinnan lisäksi lisätä yhdeksän muuta henkilökohtaista profilia ja synkronoida ne ZEISS Victory RF:n kanssa. Henkilökohtaisen profiilin luomiseksi klikkaa valikkokohdassa Ballistiikka painiketta „Lisää profiili”. Sen jälkeen voit valita kaikki aiemmin luodut ballistiikkaprofillit (ne voit luoda työkaluruudun „Ballistiikka” alueella) (kuva 16).
Lisäksi voit valita yhden profiileistasi suosikiksi. Valittu suosikki on se asetus, joka on ZEISS Victory RF:ssä aktiivinen ja merkitty sinisellä tähdella.
ZEISS Hunting App sovelluksen näyttöasetuksissa (kuva 17) voit lisätä seitsemään vakioprofiilin kolme henkilökohtaista profillia ja synkronoida ne ZEISS Victory RF:in kanssa. Henkilökohtaisen profilin lisäämiseksi klikkaa valikkokohdassa Ballistiikka painiketta „Lisää määritys”. Toisin kuin vakioprofiileissa (kuva 18) voit yhdistää henkilökohtaisissa profileissasi enimmillaan kolme näyttötilaa. Etäisyys on tällöin aina määritetty ensimmäiseksi näyttötilaksi.
Lisäksi voit valita yhden määrityksen suosikiksi. Valittu suosikki on asetus, joka on ZEISS Victory RF:ssä aktilivinen ja merkitty sinisellä tähdellä.
Fig. 18 Fig. 19 Fig. 20
Laiteasetukset
Laiteasetuksissa voit tehdä kaikki kuvassa 19 esitetyt asetuksel käyttäjäystävällisesti ZEISS Hunting App sovelluksen avulla. Tarkemmat tiedot yksittäisistä asetusmahdollisuusista löydät edellisestä kappaleesta.
Mittaustiedot
Kentässa „Mittaustiedot“ (kuva 20) voit lukea mitatut etäisyydet ZEISS Victory RF kiikaristasi. Yksittäisten mittausten lisäksi tälloin näytetään kaikkien mittausten keskiarvo sekä itse määrittämäsi aikajakson keskiarvo. On kuitenkin otettava huomioon, että ZEISS Victory RF läheltää aina vain 100 viimeistä mittausla. Keskiarvot sen sijaan perustuvat kaikkiin suoritettuihin mittauksiin kulloinkin määritettynä aikajaksona.
Etäisysmittaus
Painamalla etäisyydenmittauksen painiketta (kuva 1/6) tähtäyspiste (kuva 3/9) kytketään päälle. Mitatlavaan kohteeseen tähdataän tähtäyspisteella. Kun etäisyydenmittauksen painike vapautetaan (kuva 1/6), mittaus käynnistyy. Enimmillään noin 1 sekunnin kuluttua mitattu etäisyys näytetään 3 sekunnin ajan näytössä (kuva 3/10). Jos mittausta ei voida suorittaa, koska etäisyys on ylitetty tai objektin heijastuminen ei ole riittäväa, se osoitetaan 4 vlivalla „____”. Uusi mittaus on välittomästi mahdollista. Kun näyttö sammutetaan, kytkeytyy etäisyysmittari automaattisesti pois päältä.
Scan-käyttö
Voit mitaïa ZEISS Victory RF:llä myös jatkuvassa käytössä (Scan-käyttö). Pidä sitä varten etäisyydenmittauksen painiketta (kuva 1/6) yll 3 sekunnin ajan painettuna. Laite kytkeytyy sen jälkeen Scan-käyttöön ja suorittaa jatkuvasti mittauksia. Jatkuu käyttö lopetetaan heti, kun vapautat mittauspainikkeen. Havaitset tämän etäisyysnäytöstä, joka antaa noin 1,5 sekunnin välein uusia mittausarvoja. Scan-käyttö on hyödyllinen pienten ja liikkuvien kohteiden mittauksissa.
Etäisyydenmittauksen tarkkuus
Etäisyydenmittauksen larkkuus on +/- 1 metriä/jaardia. Enimmäisulottuvuus saavutetaan teknisten tietojen mukaisesti edullisissa ympäristöolosuhteissa. Seuraavat ympäristötekijät vaikuttavat ulottuvuuteen:
Taulukko 4:
Ulottuvuus suurempi Ulottuvuus pienempi
| Atmosfäärinen edellytys Hyvä näkyvyys Usva, sumu | ||
| Kirkkaus Vähäinen kirkkaus Suuri kirkkaus (aurinko) | ||
| Kohteen väri Kohteen valkoinen väri Kohteen musta väri | ||
| Kulma kohteeseen 90° (pystysuora) kulma Terävä kulma | ||
| Kohteen rakenne | Yhtenäinen rakenne (levy, seinä) | Epäyhtenäinen rakenne (pensas, puu) |
Hoito ja huolto
Kilkarissa on ZEISS LotuTec ^® -pinnoite. Linssipintojen tehokas suojakerros vähentää merkittävasti linssin likaantumista, koska siinä on erityisen silea pinta ja tahan liittyvä voimakas vettä hylkivä ominaisuus. Minkäänlainen lika ei kiinnity siihen helposti ja se voidaan puhdistaa vaivatta nopeasti ja raitoja jättämättä. LotuTec ^® -pinnoite on myös kestävä ja naarmuuntumaton.
Älä pyyhi karkeita likahiukkasia (esim, hiekka) linsseistä, vaan henkäise linssejä tai harjaa ne pois harjasiveltimellä. Sormenjäljet voivat ajan myötä tarkertua linskien pintoihin, henkäisy ja puhtaalla optiikan puhdistusliinalla pyyhkimen on helpoin tapa puhdistaa linssit. Sienikerrostumien estämiseksi, erityisesti trooppisessa ilmastossa, auttaa säilyttäminen kuvassa paikassa ja linssien ulkopintojen hyvä tuulettaminen. Muutoin ZEISS Victory RF kilkari ei tarvitse mitään erillstä hoitoa.
Puhdista tuote kuivalla liinalla, vältä nesteitä ja puhdistusaineita. Puhdista tuote, kun se on pois päältä kyikellynä.
Älä tee koskaan tuotteelle omavallaisia toimenpiteitä. Purkaminen voi vaurioittaa tuotetta tavalla, jota takuu ei kata.
Käänny korjaustarpeen yhteydessä asiakaspalvelun puoleen.
Vastaamme mielellemme asiakastiedusteluihin puhelimitse
maanantaista perjantaihin klo 8 - 18 (MEZ).
Puh.: +49 (0) 64 41-4 67 61
Mikäli tarvitset varaosia kiikariisi, kuten esim. suojakannen, käänny siinä tapauksessa myyjäsi tai asiakaspalvelumme puoleen. Omaa maatasi koskevat asiakaspalveluosoitteet löytyvät osoitteesta: www.zeiss.com/sports-optics/service-points
Lisätarvikkeet – ZEISS Victory RF\*
www.zeiss.com/sports-optics/binoculars-accessories
* Lisätarvikkeet eivät kuulu toimitussisältöön!
ZEISS-tuotteet ovat luotettavia ja korkealaatuisia. Sen vuoksi myönnämme valmistajana tälle ZEISS-tuotteelle, myyjän ja asiakkaan välisistä takuvelvoitteista riippumatta, kymmenen vuoden takuun.
Takuun sisältöön voi tutustua seuraavan linkin kautta:
Rekisteröi tuotteesi kohdassa: www.zeiss.com/sports-optics/registration
Pidätetään oikeus mallin ja toimituksen sisällön muutoksiin, jotka edistävät laitteen teknistä kehittämistä. Emme vastaa erehdyksistä ja painovirheistä.
Carl Zeiss Sports Optics GmbH
ZEISS-ryhmä
Gloelstraße 3 - 5
35576 Wetzlar
Saksa
www.zeiss.fi/sports-optics
