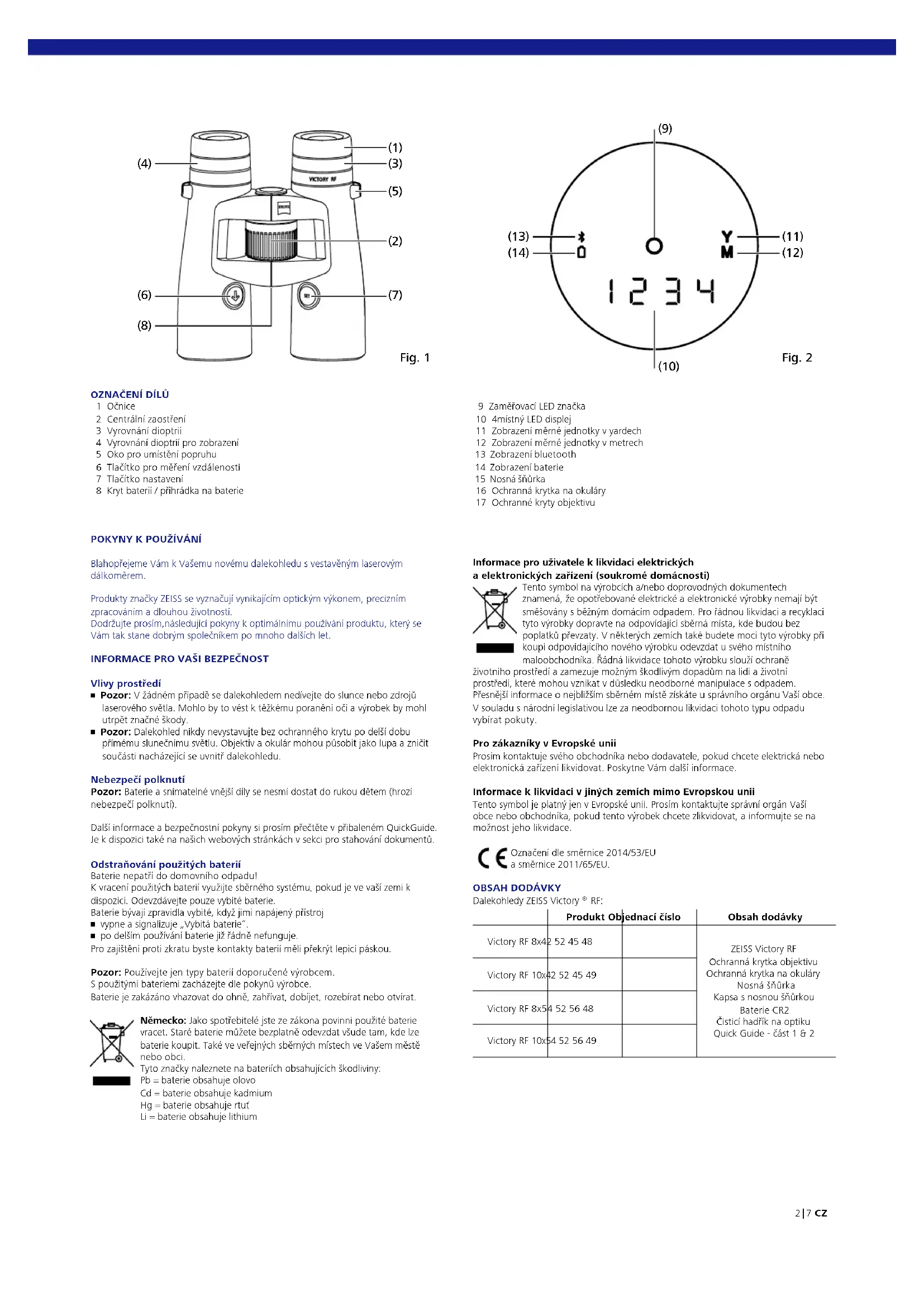

NÁVOD K OBSLUZE Victory RF 8x42 ZEISS
1 Očnice
2 Centrální zaostření
3 Vyrovnáni dioptríi
4 Vyrovnáni dioptrií pro zobrazení
5 Oko pro umístění popruhu
6 Tlačitko pro měření vzdálenosti
7 Tlačitko nastavení
8 Kryt baterii / přihrádka na baterie
POKYNY K POUŽÍVÁNÍ
Blahopřejeme Vám k Vašemu novému dalekohledu s vestavěným laserovým dálkorněrem.
Produkty značky ZEISS se vyznačují vynikajicim optickým výkonem, precizním zpracováním a dlouhou životnosti.
Dodržujte prosím, následující pokyny k optimálnímu použivání produktu, který se Vám tak stane dobrým společníkem po mnoho dalších let.
INFORMACE PRO VAŠI BEZPEČNOST
Vlivy prostředí
■ Pozor: V žádném případě se dalekohledem nedívejte do slunce nebo zdrojů laserového světla. Mohlo by to věst k těžkému poranění oči a výrobek by mohl utrpět značné škody.
■ Pozor: Dalekohled nikdy nevystavujte bez ochranného krytu po delší dobu přímému slunečnimu světlu. Objektiv a okulár monou působit jako lupa a zničit součásti nacházející se uvnitř dalekohledu.
Nebezpečí polknutí
Pozor: Baterie a snimatelné vnější díly se nesmi dostat do rukou dětem (hrozí nebezpečí polknutí).
Další informace a bezpečnostní pokyny si prosim přečtěte v přibaleném QuickGuide. Je k dispozici také na našich webových stránkách v sekci pro stahování dokumentů.
Odstraňování použitých baterii
Baterie nepatří do domovního odpadu!
K vracení použitých baterii využijte sběrného systému, pokud je ve vaší zemi k
dispozici. Odevzdávejte pouze vybité baterie
Baterie bývají zpravidla vybité, když jimi napájený přístroj
■ vypne a signalizuje „Vybitá baterie”.
■ po delšim používáni baterie již řádně nefunquje.
Pro zajištění proti zkratu byste kontakty baterii měli překrýt lepicí páskou.
Pozor: Používejte jen typy baterií doporučené výrobcem.
5 použitými bateriemi zacházejte dle pokynů výrobce.
Baterie je zakázáno vhazovat do ohně, zahřívat, dobíjet, rozebírat nebo otvírat.
Německo: Jako spotřebitelé jste ze zákona povinni použité baterie vracet. Staré baterie můžete bezplatně odevzdat všude tam, kde lze baterie koupit. Také ve veřejných sběrných místech ve Vašem městě nebo obci.
Tyto značky naleznete na bateriich obsahujících škodliviny:
Pb = baterie obsahuje olovo
Cd = baterie obsahuje kadmium
Hg = baterie obsahuje rtut
Li = baterie obsahuje lithium

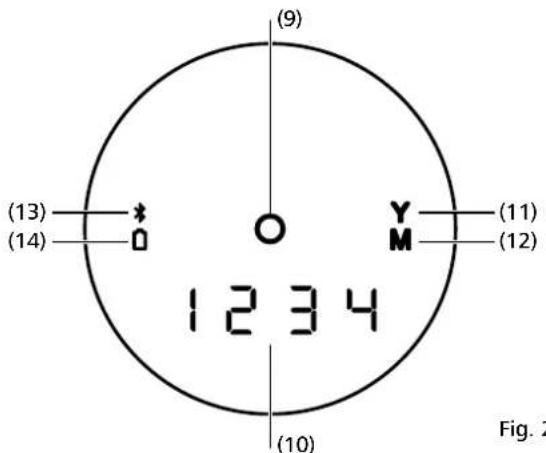

9 Zaměřovací LED značka
10 4místný LED displej
11 Zobrazení měrné jednotky v yardech
12 Zobrazení měrné jednotky v metrech
13 Zobrazení bluetooth
14 Zobrazeni baterie
15 Nosná šňůrka
16 Ochranná krytka na okuláry
17 Ochranné kryty objektivu
Informace pro uživatele k likvidaci elektrických
a elektronických zařízení (soukromé domácnosti)
Tento symbol na výrobčich a/nebo doprovodných dokumentech znamená, že opotřebované elektrické a elektronické výrobky nemaji být směšovány s běžným domácim odpadem. Pro řádnou likvidaci a recyklaci tyto výrobky dopravte na odpovídající sběrná mista, kde budou bez poplatků převzaty. V některých zemích také budete moci tyto výrobky při koupi odpovídajícího nového výrobku odevzdat u svého místního maloobchodnika. Řádná likvidace tohoto výrobku slouží ochraně
životního prostředí a zamezuje možným škodlivým dopadům na lidi a životní prostředí, které mohou vznikat v důsledku neodborné manipulace s odpadem. Přesnější informace o nejblížším sběrném mistě ziskáte u správního orgánu Vaší obce. V souladu s národní legislativou lze za neodbornou likvidaci tohoto typu odpadu vybírat pokuty.
Pro zákazníky v Evropské unii
Prosím kontaktuje svého obchodníka nebo dodavatele, pokud chcete elektrická nebo elektronická zařízení likvidovat. Poskytne Vám další informace.
Informace k likvidaci v jiných zemích mimo Evropskou unii
Tento symbol je platný jen v Evropské unii. Prosim kontaktujte správní orgán Vaši obce nebo obchodnika, pokud tento výrobek chcete zlikvidovat, a informujte se na možnost jeho likvidace.
Označeni dle směrnice 2014/53/EU
a směrnice 2011/65/EU.
OBSAH DODÁVKY
Dalekohledy ZEISS Victory * RF:
| Produkt Objednací číslo | Obsah dodávky | ||
| Victory RF 8x42 | 52 45 48 | ZEISS Victory RFOchranná krytka objektivuOchranná krytka na okuláryNosná šňůrkaKapsa s nosnou šňůrkouBaterie CR2Čistici hadřík na optíkuQuick Guide - část 1 & 2 | |
| Victory RF 10x42 | 52 45 49 | ||
| Victory RF 8x54 | 52 56 48 | ||
| Victory RF 10x54 | 52 56 49 | ||
| TECHNICKÉ ÚDAJE | 8x42 | 10x42 | 8x54 | 10x54 | |
| Zvětšení | 8 10 8 10 | ||||
| Účinný průměr objektivu mm | 42 42 54 54 | ||||
| Průměr výstupní pupily mm | 5.3 4.2 6.8 5.4 | ||||
| Výkon za šera | 18.3 20.5 20.8 23.2 | ||||
| Zorné pole | m/1000m (ft/1000yds) | 135 (405) | 115 (345) | 120 (360) | 110 (330) |
| Subjektivní zorný úhel | ° | 62 66 55 63 | |||
| Mez nastavení na krátkou vzdálenost | m (ft) | 2.5 (8.2) | 3.5 (11.5) | ||
| Rozmezi seřizení dioptirii | dpt | +/- 3 | +/- 3 | ||
| Vzdálenost k očím | mm | 17 (0.7) | 14 (0.6) | ||
| Pupilární vzdálenost | mm | 53.5 - 76 | 58.5 - 76 | ||
| Typ objektivu | FL | FL | |||
| Hranolová soustava | Abbe-König | Abbe-König | |||
| Povrstvení | T*LotuTec * | T*LotuTec * | |||
| Plnění dusíkem | √ | √ | |||
| Vodotěsnost | mbar | 400 | 400 | ||
| Rozsah pracovních teplot' | °C (°F) | -25 / +63 (-13 / +145) | -25 / +63 (-13 / +145) | ||
| Délka | mm (in) | 166 (6.5) | 166 (6.5) | 195 (7.7) | 195 (7.7) |
| Šířka v případě rozestupu očí 65 mm | mm (in) | 121 (4.8) | 121 (4.8) | 136 (5.4) | 136 (5.4) |
| Hmotnost | g (oz) | 895 (31.6) | 915 (32.3) | 1,095 (38.6) | 1,115 (39.3) |
| Rozsah měření? | m (yds) | 15 - 2,300 (16 - 2,500) | 15 - 2,300 (16 - 2,500) | ||
| Přesnost měření | mrad | ± 1 - 600 / ± 0.5 % > 600 | ± 1 - 600 / ± 0.5 % > 600 | ||
| Doba měření | Sek. (sec.) | < 0.3 | < 0.3 | ||
| Vlnová délka laseru | nm | 905 | 905 | ||
| Odchylka laserového paprsku | mrad | 1.6 x 0.5 | 1.6 x 0.5 | ||
| Baterie | 1 x 3V / CR2 | 1 x 3V / CR2 | |||
| Životnost baterie při +20°C | > 2,500x | > 2,500x | |||
Změny v provedení a obsahu dodávky, které slouží dalšímu vývoji produktu, jsou vyhrazeny.
^1 Spodní hranice teploty v závislosti na baterii.
Výrobek funguje i při teplotě – 10 °C /14 °F.
^2 Dosah je ovlivňován velikostí a stupněm odrazu objektu a také povětrnostními podminkarní a slunečnim zářením.
Vložení/odstranění baterie
Zdrojem energie laserového dálkoměru je lithiová baterie typu CR 2.
Pro vložení a výměnu baterie se kryt baterie (obr. 3/8) – odšroubuje pomocí mince nebo podobného předmětu – pootočenim proti směru hodinových ručiček. Vložte baterii plusovým kontaktem dopředu (podle symbolů na schránce baterie).
Poté kryt baterie zašroubujte otačením ve směru hodinových ručiček. Jedna nová baterie vystačí při 20 °C pro více než 2 500 měření.
Podle podmínek používání, jako jsou například nízké teploty nebo častě používání skenovaciho režimu, může však být životnost výrazně kratší. Slabá baterie se indikuje rozsvicením symbolu baterie na displeji.
Pokud přístroj není delší dobu používán, měla by se baterie vyjmout, abyste se vyhnuli poškozeni v důsledku vylečení baterie. Použivejte jen kvalitní značkové baterie.
Fig. 4
Fig. 5
Umístění popruhu a ochranných krytů

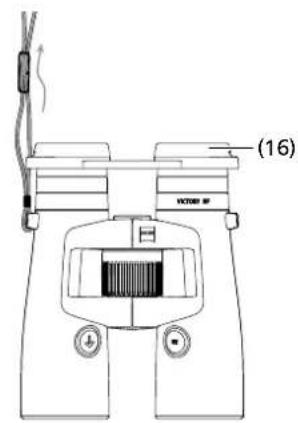

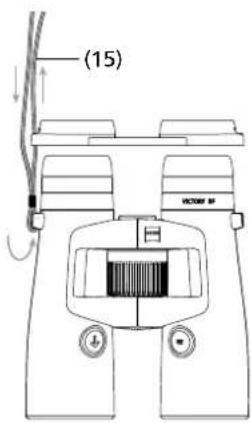

Šňůrka (obr. 4/15) a ochranné krytky na okuláry (obr. 4/16) se umístí podle obrázků.
Upozornění: Šňůrka se pouze jednoduše provlékne okem na krytce okulárů. Dle vlastního uvážení spojte ochrannou krytku na okuláry se šňůrkou oboustranně nebo jen jednostranně.
Před použitím dalekohledu se ochranná krytka na okuláry uvolni pomoci ukazováčku. Po pozorování by měla být ochranná krytka na okuláry znovu nasazena.

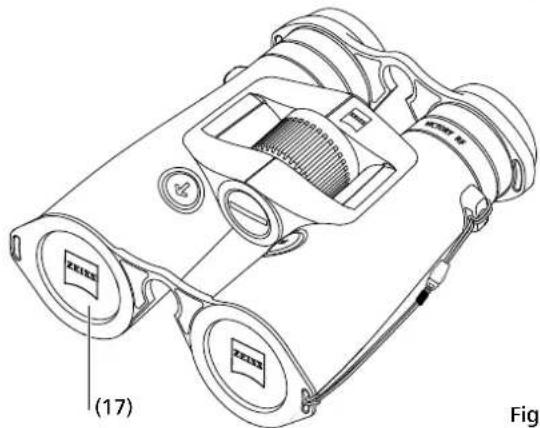

Ochranné krytky objektivu (obr. 5/17) jsou namontovány na dalekohled, jak vidite na obrázku.
Pozorování s brýlemi a bez brýli
Při pozorováni bez brýli používejte přístroj s vytaženou očnicí. K tomu účelu se očnice (obr. 6/1) vyšroubuje otáčením doleva (proti směru hodinových ručiček) směrem nahoru až k horní zaráže.
Očnici lze zajistit ve čtyřech pozicích – spodní a horní a také ve dvou mezipozicích. Díky této možnosti nastavení lze měnit vzdálenost oka k výstupní pupile a nastavit ji tak individuálně pro každého uživatele.
Při pozorováni s brýlemi otačejte očnici doprava (ve směru hodinových ručiček) směrem dolů, až zaskoči v nejspodnější pozici (obr. 6).
Čištění a výměna očnic
Za účelem vyměny nebo čistění lze očnice z dalekohledu úplně odšroubovat. Očnici otáčejte jako na obr. 6 až do horní zacvakávací pozice, ve šroubování pokračujte ve stejném směru dál přes závit, až očnici úplně odšroubujete.
Po výměně nebo vyčištění očnice zašroubujte otáčením doprava (po směru hodinových ručíček) úplně do okuláru. Mírmým trhnutím doprava se závit očnice zacvakne ve spodní pozici. Poté lze přes zacvakávaci pozice jako obvykle nastavovat požadovanou vzdálenost mezi okem a okulárem.
Zaostření zaměřovací značky a vyrovnání dioptrií
Tlačítkem pro měření vzdálenosti zaprněte (obr. 1/6) zaměřovací značku (obr. 2/9) a tlačítko podržte stisknuté. Zaostření zaměřovací značky a obrazu se provádí otáčením pravého vyrovnání dioptríi (obr. 1/4) doleva nebo doprava. Centralním zaostřením (obr. 1/2) pak v pravém tubusu dalekohledu pečlivě nastavte ostrý obraz.
Pomoci levého vyrovnáni dioptríj (obr. 1/3) pak nastavite ostrý obraz v levém tubusu dalekohledu na stejný objekt jako předtím. Nastavené hodnoty lze odečist na stupnici „+“ nebo „-” na zadní straně dalekohledu.
Nastavení menu v dálkoměru Rangefinder
Tlačitko nastavení přidržte po dobu cca dvou vteřin, abyste se dostali do menu ZEISS Victory RF. Poté můžete vždy jedním stisknutím tlačitka nastavení přepinat mezi jednotlivými body menu.
Tabulka 1
| Menu 1 jas 2 vteřiny tlačitko nastavení | |
| Menu 2 nastavení balistiky | 2 vteřiny tlačitko nastavení +1 x stisknout tlačitko nastavení |
| Menu 3 nastavení displeje | 2 vteřiny tlačitko nastavení +2 x stisknout tlačitko nastavení |
| Menu 4 měrná jednotka | 2 vteřiny tlačitko nastavení +3 x stisknout tlačitko nastavení |
| Menu 5 režim měření | 2 vteřiny tlačitko nastavení +4 x stisknout tlačitko nastavení |
| Menu 6 obsazení tlačítek | 2 vteřiny tlačitko nastavení +5 x stisknout tlačitko nastavení |
| Menu 7 vypnutí | 2 vteřiny tlačitko nastavení +6 x stisknout tlačitko nastavení |
Jas
V menu 1 (2 vteřiny přidržte tlačitko nastavení) se dostanete do nastavení jasu. ZEISS Victory RF má 11 stupňu jasu. Stisknutím tlačitka měření vzdálenosti můžete vybírat z 11 různých stupňu jasu (stupeň 1 ≧ možnost nejtmavšího nastavení; stupeň 11 ≧ možnost nejsvětlejšího nastavení).
ZEISS Victory RF navic disponuje automatickým rízením jasu, vždy na vybraném stupni jasu.
Tlačitko měření vzdálenosti (obr. 1/6) jednoduše uvolněte u nastavení, které Vám vyhovuje. Uloži se pak naposledy zobrazený stupeň jasu. Pro kontrolu si v menu kdykoli můžete uložené nastavení zobrazit.
Přizpůsobení vzdálenosti očí
Díky zalomení polovin dalekohledu kolem středové osy se vzdálenost očí nastaví tak, že při pozorování oběma očima je výsledkem kruhový obraz (obr. 7).
Upozornění: Podle nastavené vzdálenosti oči může být zaměřovaci značka a zobrazení lehce šikmo.
Nastavení balistiky (BIS II)
V menu 2 (2 vteřiny tlačitko nastavení + 1 x stisknout tlačitko nastavení) můžete zvolit balistickou křivku, která Vám vyhovuje. Standardně můžete vybírat mezi deviti různými balistickými křivkami, které pokrývají téměř všechny ráže. Ve Vašem ZEISS Victory RF jsou balistické křivky očíslovány a mají označení bA 1 – bA 9.
V závislosti na použité ráží, typu a hmotnosti střely musite zvolit pro Vás nejvhodnější dráhu střely. Předpokladem pro zvolení odpovidajici dráhy střely je znalost balistických údajů (pokles střely) používané laborace.
V níže uvedené tabulce 1 vyberte podle poklesu střely u použivané laborace řadu, jejíž hodnoty jsou nejpřesnější. Stisknutím tlačitka měření vzdálenosti (obr. 1/6) můžete snadno vybrat ballistickou křivku, která Vám vyhovuje. Uvolněním tlačitka se ballistická křivka uloží. Pro kontrolu si v menu kdykoli můžete uložené nastavení zobrazit.
K devití standardnim křivkám máte navíc možnost nahrát na ZEISS Victory RF až devět dalších, personalizovaných balstických křivek. Ve Vašem ZEISS Victory RF mají křivky označení bAu 1 – bAu 9.
(Bližši informace naleznete v oddilu „Nastavení s aplikaci ZEISS Hunting App“).
Tlačitko měření vzdálenosti (obr. 1/6) jednoduše uvolněte u nastavení, které Vám vyhovuje. Uloži se pak naposledy zobrazená balistická křivka. Pro kontrolu si v menu kdykoli můžete uložené nastavení zobrazit.
Pozor: Upozorňujeme na to, že balistický informační systém BIS II se v žádném případě nepoužívá jako náhrada za vlastní posouzení situace, nýbrž slouží jako podpora a zvýšení bezpečnosti lovu.
Doporučujeme Vám trénovat střelbu z různých vzdáleností, podle kterých si vyzkoušite správné sladění údajů se skutečnými polohami bodu zásahu.
Tabulka 2
Kompenzace poklesu střely s ASV+ na vzdálenost v metrech a yardech
| Křivka (vzdálenost) m / yard | 100 | 150 | 200 | 250 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | |
| 1 | Kor. cm / m | 0 | -1,5 | -4,0 | -10,0 | -21,0 | -29,3 | -35,0 | -45,0 | -56,0 | -68,0 | -81,0 | -95,0 | -110,0 | -131,3 | -148,5 | -172,5 | -198,0 |
| Kor. Inches / Yards | -0,5 | -1,4 | -3,6 | -7,6 | -10,5 | -12,6 | -16,2 | -20,2 | -24,5 | -29,2 | -34,2 | -39,6 | -47,3 | -53,5 | -62,1 | -71,3 | ||
| 2 | Kor. cm / m | 0 | -1,5 | -4,0 | -12,5 | -24,0 | -32,5 | -42,0 | -52,5 | -64,0 | -76,5 | -90,0 | -109,3 | -130,0 | -152,3 | -176,0 | -201,3 | -234,0 |
| Kor. Inches / Yards | -0,5 | -1,4 | -4,5 | -8,6 | -11,7 | -15,1 | -18,9 | -23,0 | -27,5 | -32,4 | -39,3 | -46,8 | -54,8 | -63,4 | -72,5 | -84,2 | ||
| 3 | Kor. cm / m | 0 | -1,5 | -8,0 | -17,5 | -30,0 | -39,0 | -49,0 | -60,0 | -72,0 | -85,0 | -99,0 | -118,8 | -135,0 | -152,3 | -176,0 | -195,5 | -222,0 |
| Kor. Inches / Yards | -0,5 | -2,9 | -6,3 | -10,8 | -14,0 | -17,6 | -21,6 | -25,9 | -30,6 | -35,6 | -42,8 | -48,6 | -54,8 | -63,4 | -70,4 | -79,9 | ||
| 4 | Kor. cm / m | 0 | -3,0 | -10,0 | -20,0 | -36,0 | -45,5 | -59,5 | -71,3 | -84,0 | ||||||||
| Kor. Inches / Yards | -1,1 | -3,6 | -7,2 | -13,0 | -16,4 | -21,4 | -25,7 | -30,2 | ||||||||||
| 5 | Kor. cm / m | 0 | -3,0 | -10,0 | -22,5 | -39,0 | -52,0 | -63,0 | -78,8 | -96,0 | ||||||||
| Kor. Inches / Yards | -1,1 | -3,6 | -8,1 | -14,0 | -18,7 | -22,7 | -28,4 | -34,6 | ||||||||||
| 6 | Kor. cm / m | 0 | -4,5 | -12,0 | -27,5 | -48,0 | -58,5 | -73,5 | -90,0 | -108,0 | ||||||||
| Kor. Inches / Yards | -1,6 | -4,3 | -9,9 | -17,3 | -21,1 | -26,5 | -32,4 | -38,9 | ||||||||||
| 7 | Kor. cm / m | 0 | -4,5 | -14,0 | -30,0 | -51,0 | -65,0 | -80,5 | -97,5 | -120,0 | ||||||||
| Kor. Inches / Yards | -1,6 | -5,0 | -10,8 | -18,4 | -23,4 | -29,0 | -35,1 | -43,2 | ||||||||||
| 8 | Kor. cm / m | 0 | -4,5 | -16,0 | -32,5 | -57,0 | -74,8 | -91,0 | -108,8 | -132,0 | ||||||||
| Kor. Inches / Yards | -1,6 | -5,8 | -11,7 | -20,5 | -26,9 | -32,8 | -39,2 | -47,5 | ||||||||||
| 9 | Kor. cm / m | 0 | -6,0 | -18,0 | -37,5 | -66,0 | -87,8 | -105,0 | -127,5 | -156,0 | ||||||||
| Kor. Inches / Yards | -2,2 | -6,5 | -13,5 | -23,8 | -31,6 | -37,8 | -45,9 | -56,2 | ||||||||||
Nastavení displeje
V menu 3 (přidržet 2 vteřiny tlačítko nastavení + 2 x stisknout tlačítko nastavení) můžete zvolit nastavení displeje, které Vám vyhovuje. Standardně můžete vybírat mezi sedmi různými nastaveními displeje. Ve Vašem ZEISS Victory RF jsou nastavení displeje očislována a mají označení dl 1 – dl 7.
Tabulka 3
Zobrazení v ZEISS
| Zobrazení v ZEISS Victory RF | Funkce |
| dl 1 | vzdálenost |
| dl 2 | vzdálenost a úhel |
| dl 3 | vzdálenost a ekvivalenty horizontální vzdálenosti |
| dl 4 | vzdálenost a Holdover v cm/in |
| dl 5 | vzdálenost a Holdover v MOA |
| dl 6 | vzdálenost a Holdover v MIL |
| dl 7 | vzdálenost a počet cvaknutí |
K sedmi standardním nastavením máte navíc možnost nahrát na svůj ZEISS Victory RF až 3 další personalizovaná nastavení displeje. Ve Vašem ZEISS Victory RF maji křivky označení dlu 1 – dlu3.
(Bližš informace naleznete v oddilu „Nastavení s aplikaci ZEISS Hunting App). Tlačitko měření vzdálenosti (obr. 1/6) jednoduše uvolněte u nastavení, které Vám vyhovuje. Uloži se pak naposledy zobrazené nastavení displeje. Pro kontrolu si v menu kdykoli můžete uložené nastavení zobrazit.
Měrná jednotka
V menu 4 (přidržet 2 vteřiny tlačitko nastavení + 3x stisknout tlačitko nastavení) můžete zvolit měrnou jednotku, která Vám vyhovuje.
Vzdálenost může být dle Vaši volby zobrazena v metrech nebo yardech. Nastavení můžete změnit tlačitkem měření vzdálenosti (obr. 1/6). Ve Vašem ZEISS Victory RF mají měrné jednotky označení unitM (pro měrnou jednotku metr) a unitY (pro měrnou jednotku yard). Pro kontrolu si v menu kdykoli můžete uložené nastavení zobrazit.
Fig. 9
Režim měření
V menu 5 (přidržet 2 vteřiny tlačitko nastavení + 4 x stisknout tlačitko nastavení) můžete zvolit režim měření, který Vám vyhovuje. Můžete si zvolit, zda chcete nít zobrazeno nejlepša měření (tA b) nebo nevjzdálenější bod měření (tA L). Nastavení můžete změnit pětkem měření vzdálenosti (obr. 1/6).
Obr. 9 znázorňuje možnosti výběru. Zviře v pozadí je v tomto případě bod měřený jako nejvzdálenější (tA L). Protože vyšší podíl měřicích bodů je na stromě v popředí, odpovídá tento bod nejlepšímu měření (tA b).
Pro kontrolu si v menu kdykoli můžete uložené nastavení zobrazit.
Obsazení tlačítek
V menu 6 (přdržet 2 vteřiny tlačitko nastavení + 5 x stisknout tlačitko nastavení) můžete zvolit obsazení tlačitek, které Vám vyhovuje. Stisknutím tlačitka měření vzdálenosti (obr. 1/6) můžete volit mezi standardním nastavením (ve Vašem ZEISS Victory RF se zobrazí „5 _ _°”) a opačným nastavením (ve Vašem ZEISS Victory RF se zobrazí „° _ _ 5“). Standardně je ZEISS Victory RF konfigurován pro praváky. V tomto nastavení ovládáte tlačitko měření pravou a tlačitko nastavení levou rukou. V obráceném nastavení měřite levou rukou. Tlačitko nastavení se v tomto případě nachází v pravé ruce. Pro kontrolu si v menu kdykoli můžete uložené nastavení zobrazit.
Vypnutí
V menu 7 (přidržet 2 vteřiny tlačitko nastavení + 6 x stisknout tlačitko nastavení) můžete menu ZEISS Victory RF stisknutím tlačitka měření vzdálenosti vyponout. Pro vypnuti ZEISS Victory RF máte navíc dvě další možnosti. Bud přidržite tlačitko nastavení dvě vteřiny stisknuté, nebo po dobu cca 10 vteřin nestisknete žádně z obou tlačitek.

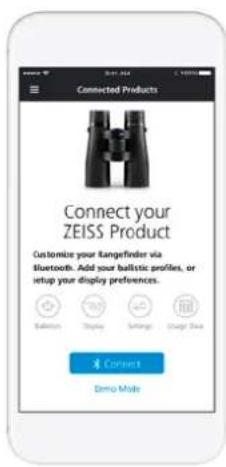

Nastavení pomoci ZEISS Hunting APP
S aplikaci ZEISS Hunting App máte možnost provést veškerá výše popsaná nastavení snadno a pohodlně pomoci svého chytrého telefonu. Navic máte možnost provést dvě další personalizovaná nastavení. Zaprvé můžete nahrát svůj vlastní, v ZEISS Hunting App vytvořený balistický profil a zadruhé můžete v nastavení displeje nastavit až tři různé výsledné displeje.
Pokud chcete svůj ZEISS Victory RF poprvé propojit, zobrazí se v sekci Connected Products (obr. 10) obrazovka „Propojení mého výrobku ZEISS“. Kliknutím na tlačitko propojení se zahájí proces propojení Vaší ZEISS Hunting App.
Dle popisu na obr. 11 musite poté už jen po dobu 10 vteřin přidržet tlačítko nastavení.
Následně se ve Vašem ZEISS Victory RF zobraží nápis „CON_”. Po uvolnění tlačitka nastavení se na displeji zobraží „PAIr“, což potvrdite jedním stisknutim tlačitka měření.
Pak je Váš ZEISS Victory RF propojený s aplikací ZEISS Hunting App, jak vidíte na obr. 12. Potvrzení příkazu „PAIr“ musíte provést pouze při prvním propojení.
Opakované propojení
Po prvním propojení Vašeho ZEISS Victory RF s ZEISS Hunting App se změní spouštěcí obrazovka sekce Connected Product, jak lze vidět na obr. 13. Pomocí tlacitka (+) vpravo dole můžete propojit další ZEISS Victory RF s Vaši ZEISS Hunting App. Navic můžete pouhým kliknutím na uložený ZEISS Victory RF provádět na Vašem přístrojí nastavení (obr. 14), a to poté synchronizovat.
V nastavení balistiky (obr. 15) v aplikaci ZEISS Hunting App máte vedle výběru deviů standardních profilů možnost připojit až devět dalších osobních profilů a poté je synchronizovat s Vašim ZEISS Victory RF. Pro připojení osobního profilu klikněte v menu balistiky na tlačitko „Připojení profilu“. Poté můžete vybrat všechny dříve uložené balistické profily (ty můžete vytvořit v panelu nástrojů (Toolbox), oddíl „Balistika“) (obr. 16).
Navíc máte možnost některý ze svých profilů zvolit jako oblibenou položku. Vybraná oblibená položka je takové nastavení, které je ve Vašem ZEISS Victory RF aktivni a je označeno modrou hvězdičkou.
V nastaveni displeje (obr. 17) ZEISS Hunting App máte vedle výběru ze sedmi standardních profilů možnost připojit až tří další osobní profily a poté je synchronizovat se svým ZEISS Victory RF. Pro připojení osobního profilu klikněte v menu balistiky na tlačitko „Připojení konfigurace“. Oproti standardním profilům (obr. 18) můžete ve svých osobních profilech kombinovat až tří režimy zobrazení. Vzdálenost je přílom vždy určena jako první režim zobrazení. Navic máte možnost zvolit jako oblibenou položku některou ze svých konfigurací. Vybraná oblibená položka je takové nastavení, které je ve Vašem ZEISS Victory RF aktivní a je označeno modrou hvězdičkou.
Fig. 18 Fig. 19 Fig. 20
V nastavení přístroje máte možnost použít ZEISS Hunting App ke snadnému provádění všech nastavení, která jsou zobrazena na obr. 19. Přesnější informace k jednotlivým možnostem nastavení naleznete v předchozim oddilu.
Naměrené údaje
V poli „Naměřené údaje“ (obr. 20) máte možnost naměřené vzdálenosti ze svého ZEISS Victory RF přečist. Vedle jednotlivých měření se Vám přítom zobrazí průměr všech měření a také průměr za období, které sami můžete definovat. Upozorňujeme na to, že z ZEISS Victory RF je vždy přeneseno jen posledních 100 měření. Průměrné hodnoty se oproti tomu opíráji o veškerá provedená měření v určeném období.
Měření vzdálenosti
Stisknutim tlačitka měření vzdálenosti (obr. 1/6) se zapne zaměřovací značka (obr. 3/9). Pomocí zaměřovací značky bude měření objekt zaměřen. Při uvolnění tlačitka měření vzdálenosti (obr. 1/6) se měření spustí. Nejpozději po cca 1 vleřině se naměřená vzdálenost zobrazí na displeji po dobu cca 3 vleřin (obr. 3/10). Nemůže-li dojít k měření, protože je překročen dosah nebo protože reflexe objektu není dostačující, bude to zobrazeno 4 čárkami „____”. Měření lze zopakovat okamžité. S vypnutím obrazu se dálkoměr automaticky vypne.
Režim skenování
ZEISS Victory RF umožňuje také zaměřování v trvalém režimu (režim skenování). K tomuto účelu přidříze tlačitko měření vzdálenosti (obr. 1/6) stisknuté děle než cca 3 vteřiny. Přístroj následně přepne do režimu skenování a provádí průběžné zaměřování. Trivalý režim se ukončí, jakmile uvolníte tlačitko zaměřování. Poznáte to na zobrazení vzdálenosti, které cca każdou 1,5 vteřinu generuje nové naměřené hodnoty. Režim skenování pomáhá při zaměřování na malé nebo pohyblivé cie.
Přesnost měření vzdálenosti
Přesnost dálkoměru je až +/- 1 metru/yardu. Maximálního dosahu dle technických údajů se docíli při vhodných vnějších podminkách. Dosah ovlivňují následující faktory:
Tabulka 4:
Vyšší dosah je při Dosah je nižší při
| Atmosférické podmínky jasné viditelnosti oparu, mlze | ||
| Jas nižším jasu vysokém jasu (slunce) | ||
| Barva objektu bílé barvě objektu černé barvě objektu | ||
| Ühel k objektu úhlu 90° (kolmý) ostrém úhlu | ||
| Struktura objektu | homogenní struktuře(štít, stěna) | nehomogenní struktuře(rošti, strom) |
Údržba a čištění
Dalekohled je opatřen povrchovou úpravou ZEISS LotuTec ^6 . Jedná se o účinnou ochrannou vrstvu povrchu čoček, která znatelně snižuje znečištění čočky diky obzvlást hladkému povrchu a s tim souvisejícimu intenzivnímu odrážecimu efektu. Všechny druhy znečištění vykazuji nižší přilnavost a lze je odstraňovat rychle, snadno a beze šmouh. Přitom je povrstvení LotuTec ^6 odolné proti poškození a oděru. Hrubé nečisloty (např. pisek) na čočkách nestúrejte, ale odstraňte je z čoček pomoci štětce. Otisky prstů mohou po určité době narušt povrch čoček. Povrch čoček nejlépe vyčistíle dýchnutím a čistým hadříkem na čištění optlických komponent. Výskytu plisni, který je typický pro tropické podnebi, preventivně zabráníte uložením dalekohledu v suchém prostředí s neustálým dostatečným větráním vnějších ploch čoček. Dalekohled ZEISS Victory RF nevyžaduje žádnou další zvláštní péči.
Výrobek se čistí suchou utěrkou, nepoužívejte kapaliny a čisticí prostředky. Výrobek čistěte vypnutý. V žádném případě na výrobku neprovádějte svévolné zásahy. Rozebráním může dojít k poškození, na která se nevztahuje záruka.
V připadě opravy se prosim obratte na náš zákaznický servis.
Pro telefonické dotazy týkající se servisu jsme k dispozici od pondělí do pátku od 8 do 18 hodin (SEČ).
Tel.: +49 (0) 64 41-4 67 61
Fax: +49 (0) 64 41-4 83 69
service.sportsoptics@zeiss.com
Náhradní díly pro ZEISS Victory RF
Potřebujete-li náhradní díly pro dalekohled, jako např. ochranný kryt, obrafte se na svého prodejce nebo na naše zákaznické centrum. Adresy servisních partnerů ve své zemi naleznete na internetové stránce: www.zeiss.com/sports-optics/service-points
Příslušenstvi pro ZEISS Victory RF\*
www.zeiss.com/sports-optics/binoculars-accessories
* Příslušenství není součástí dodávky!
ZEISS je synonymem spolehlivé vysoké úrovně kvality. Na tento ZEISS výrobek tak coby výrobce poskytujeme desetiletou záruku, a to nezávisle na garančních závazcích prodejce vůči zákazníkovi.
S rozsahem záruky se lze obeznámit na tomto odkaze:
Změny v provedení a obsahu dodávky, které slouží dalšimu vývoji produktu, jsou vyhrazeny. Za omyly a tiskové chyby nepřebiráme žádné ručení.
Carl Zeiss Sports Optics GmbH
Skupina ZEISS
Gloelstraße 3 - 5
35576 Wetzlar
Německo
