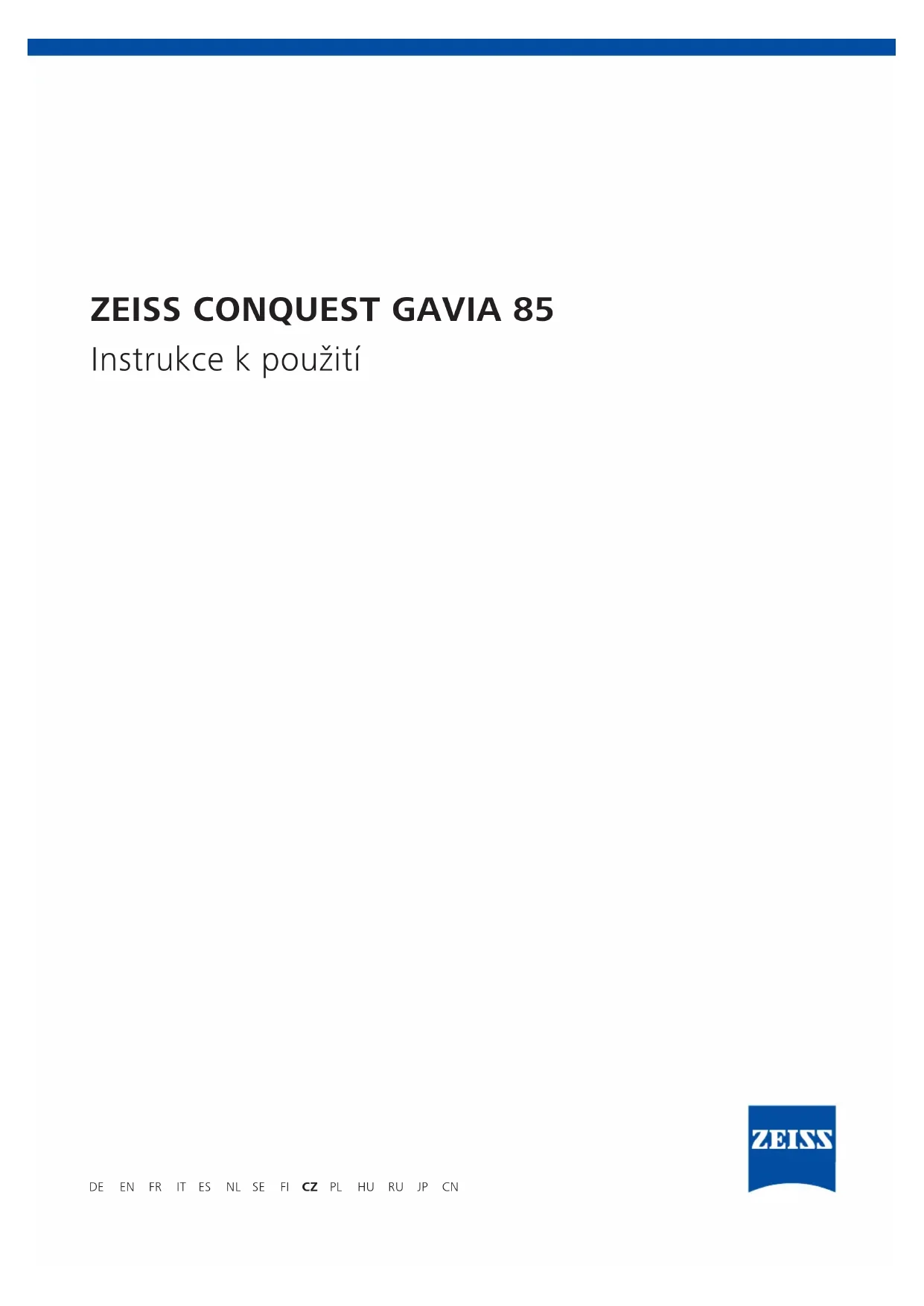

NÁVOD K OBSLUZE Conquest Gavia 85 ZEISS
Gratulujeme vám k vašemu novému CONQUEST® GAVIA 85 od společnosti ZEISS. Vychutnejte si působivý zážitek z realistického vyobrazení, vyznačujícího se extrémním jasem a nejjemnějším vystižením detailů.
Výrobky značky ZEISS vynikaji skvělými optickými vlastnostmi, precizním zpracováním a dlouhou životnosti.
Dbejte prosím na následující instrukce k použití, abyste svůj spektiv mohli optimálně využít a aby byl po mnoho let vašim spolehlivým pomocníkem.
INFORMACE PRO VAŠI BEZPEČNOST
Dopady na životní prostředí
■ V žádném případě se pomocí spektivu nedívejte do slunce nebo do laserových světelných zdrojů, může to věst k těžkému poranění očí.
■ Přístroj nevystavujte po delší dobu slunečnímu záření, aniž byste použili ochranný kryt. Objektiv a okular mohou působit jako čočka a zničit vnitřní součásti.
■ Zabraňte pádu přístroje, jakož i přimým nárazům na něj.
■ Po vystavení slunečnímu záření či chladu zamezte jakémukoli kontaktu s kovovým povrchem.
Nebezpečí spolknuti
■ Zabraňte tomu, aby se snímatelné vnější části dostaly do rukou dětem (nebezpečí spolknutí).
■Zajistěte, aby opravy prováděly pouze autorizované dílny či zaměstnanci společností Carl Zeiss Sports Optics GmbH. V případě oprav přístroje neautorizovanými dílnami či v případě nenáležítého otevření přístroje jakýkoliv nárok na záruku zaniká.
NÁVOD K POUŽITÍ
Nasazování a sundávání okuláru:
Z okuláru (A) odstraňte ochranný kryt a ze spektivu bajonetový ochranný kryt. Pro nasazení okuláru je nezbytně, aby byl bílý bod na okuláru (H) v zákrytu s bílým bodem na okulárovém tubusu spektivu (I). Dbejte na to, aby se pojistný kroužek (S) na spektivu po otočení nacházel vlevo na levém dorazu. Nyní okulár nasadťe a otáčejte jim doprava (ve směru hodinových ručíček) až nadoraz. Poté otočte pojistný kroužek (S) na spektivu doprava do zajištěné polohy nadoraz.
Chcete-li okulár vyjmout, otočte nejprve pojistný kroužek (S) na spektivu doleva nadoraz. Nyní otočte okulár doleva (proti směru hodinových ručiček) až nadoraz. Okulár můžete lehkým tahem vytáhnout.
Montáž stativu
Pozorování bez stativu se z důvodu velkého zvětšení nedoporučuje. Noha stativu ZEISS CONQUEST GAVIA 85 (F) je opatřena závity 3/8" a 1/4" (zabudovanou závitovou vložkou), pomocí nichž lze ZEISS CONQUEST GAVIA 85 namontovat na všechny běžné stativy. Noha stativu ZEISS CONQUEST 85 se však nehodí přímo na všechny hlavy stativů s výjimkou standardní desky 200PL.
Kroužek stativu (C) na vašem ZEISS CONQUEST GAVIA 85 umožňuje otáčení spektivu okolo podélné osy, čimž dle potřeby můžete měnit směr náhledu šikmého tubusu. Za tímto účelem je nutno povolit svěrací šroub (K) na stativovém držáku (otočení proti směru hodinových ručiček), a poté spektiv otočit do požadovaného směru. Optimálního upnutí se dosáhne v upinacích polohách, jež jsou k dispozici každých 45°.
Pozorování pomocí brýlí a bez nich
Při pozorování bez brýli použijte okular s odšroubovanou očnici (G). Za timto účelem se očnice otočením doleva vyšroubuje nahoru.
Čištění a výměna očnic
Za účelem čištění či výměny očnic je lze i zcela odšroubovat. Očnice se vyšroubuje až nadoraz, a následně se odšroubuje ve stejném směru otáčení skrze závit. Montáž probíhá v opačném pořadí.
Zaostřování
ZEISS CONQUEST GAVIA 85 je vybaven zaostřovánim (B), díky němuž lze obraz zaostřit vždy v závislosti na vzdálenosti. Otočením doleva se zaostřuje na nekonečno, otočením doprava se pak zaostřuje na blizkou vzdálenost.
Sluneční clona
Sluneční clona (E) zadržuje rušivé sluneční světlo, a stejně tak slouží i jako ochrana před deštěm. Zaměřovací podpora (D) na protisvětelné cloně umožňuje snazší zaměřováni objektivu.
ÚDRŽBA A SKLADOVÁNÍ
ZEISS CONQUEST GAVIA 85 si nevyžaduje žádnou zvláštní údržbu. Hrubě nečistoty (např. pisek) na čočkách nestírejte, ale odfoukněte je nebo je odstraňte štětečkem. Zanechané otisky prstů mohou po určité době způsobit narušení povrchu. Dýchnuti a následné setření čistým hadříkem na optiku je nejjednodušším způsobem, jak vyčistit optické povrchy.
Plisňovému povlaku na optice, možnému zejména v tropech, zabrání skladování v suchu a dobré větrání.
Pro bezpečné uchování a přepravu jsou obzvláště vhodné pohotovostní brašny, k dostání jsou v podobě příslušenství.
NÁHRADNÍ DÍLY
Potřebujete-li náhradní díly pro svůj spektiv, jako např. ochranný kryt, pak se obratte na svého prodejce nebo na naše zákaznické centrum. Adresy servisních partnerů ve své zemi naleznete na internetové stránce:
www.zeiss.com
PŘÍSLUŠENSTVÍ PRO ZEISS CONQUEST GAVIA 85\*
www.zeiss.com
*Príslušenství není součástí dodávky
TECHNICKÉ ÚDAJE
| Zvětšení 30x – 60x | |
| Ohnisková vzdálenost mm 493 | |
| Efektivní průměr objektivu mm 85 | |
| Zorné pole m / 1000 m (ft / 1000 yds) 33,2 – 22,7 (99,62 – 68,10) | |
| Filtrovy závit ze strany objektivu M 86 x 1 | |
| Nejkratší zaostřovací vzdálenost m (ft) 3,5 (11,5) | |
| Vzdálenost hledáčku mm 15,5 – 16,7 | |
| Dusiková náplň ano | |
| Vodotěsnost mbar 400 | |
| Funkční teplota C° (F°) | -20/+63 (-4/+145) |
| Výška mm (in) 161 (6,4) | |
| Šířka mm (in) 101 (3,9) | |
| Délka mm (in) 398 (15,7) | |
| Hmotnost g (oz) 1700 (60) | |
