| Typ produktu | Triedr |
| Značka | ZEISS |
| Model | Conquest HD 8x56 |
| Zvětšení | 8x |
| Průměr objektivu | 56 mm |
| Průměr výstupní pupily | 7 mm |
| Zorné pole na 1000 m | 125 m |
| Subjektivní zorný úhel | 57° |
| Minimální zaostřovací vzdálenost | 3,5 m |
| Rozsah dioptrické korekce | ±4 dpt |
| Vzdálenost výstupní pupily | 18 mm |
| Mezipupilární vzdálenost | 57-74 mm |
| Hranolový systém | Abbe-König |
| Antireflexní vrstva | LotuTec® / T* |
| Dusíková výplň | Ano |
| Voděodolnost | 400 mbar |
| Provozní teplota | -20 °C až +63 °C |
| Délka | 210 mm |
| Šířka (při IPD 65 mm) | 145 mm |
| Hmotnost | 1265 g |
| Typ čoček | HD-Typ |
| Součástí balení | Ochranné krytky, transportní popruh, pouzdro, čisticí hadřík, návod, záruční list |
Často kladené otázky - Conquest HD 8x56 ZEISS
Dotazy uživatelů ohledně Conquest HD 8x56 ZEISS
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Dalekohledy ve formátu PDF zdarma! Najděte svůj návod Conquest HD 8x56 - ZEISS a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Conquest HD 8x56 značky ZEISS.
NÁVOD K OBSLUZE Conquest HD 8x56 ZEISS

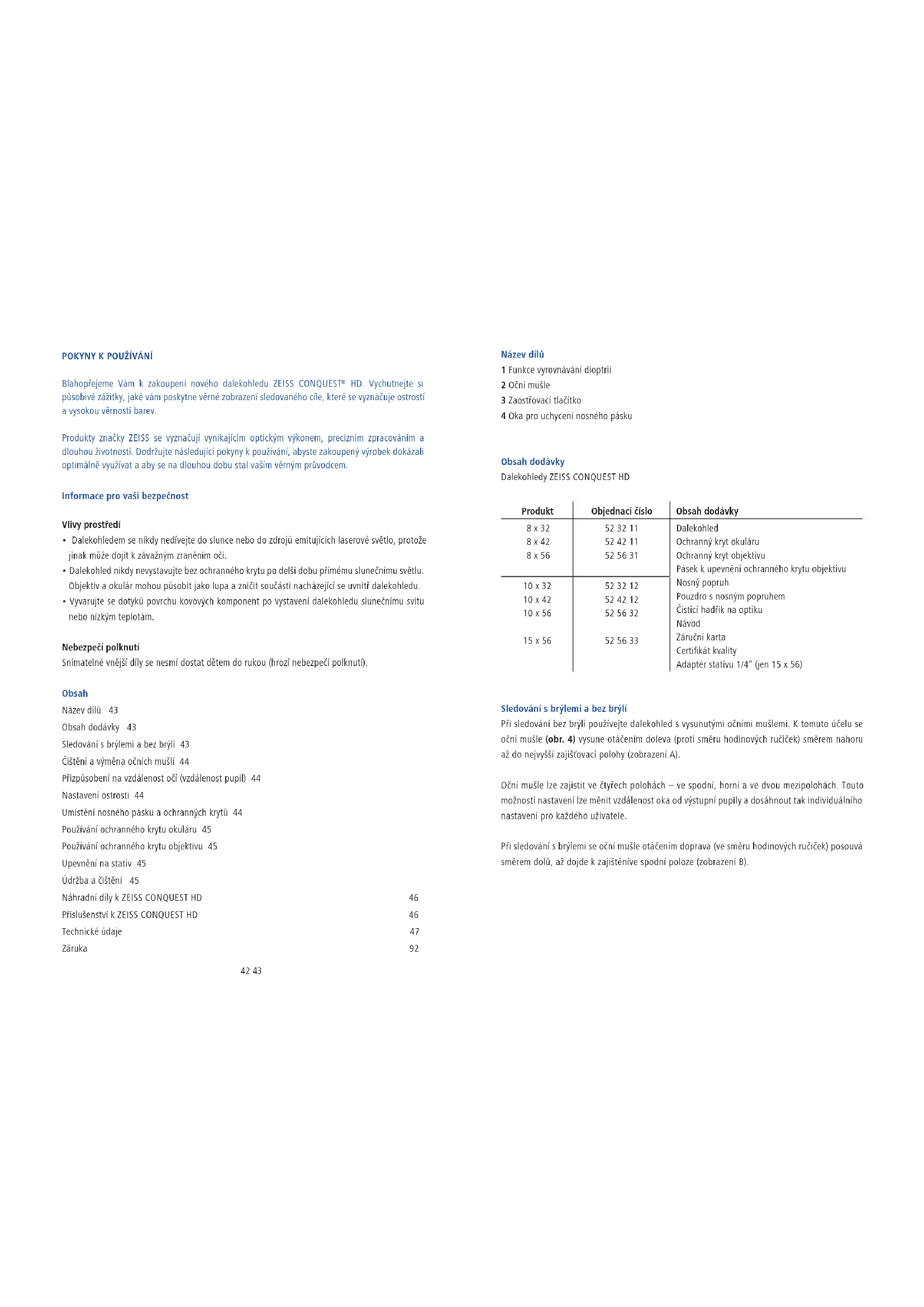

Pokyny k použivání / záruka
Blahopřejeme Vám k zakoupení nového dalekohledu ZEISS CONQUEST® HD. Vychutnejte si působivé zážitky, jaké vám poskytne věrné zobrazení sledovaného cíle, které se vyznačuje ostrostí a vysokou věrností barev.
Produkty značky ZEISS se vyznačuji vynikajícím optickým výkonem, precizním zpracováním a dlouhou životností. Dodržujte následující pokyny k používání, abyste zakoupený výrobek dokázali optimálně využívat a aby se na dlouhou dobu stal vaším věrným průvodcem.
Informace pro vaši bezpečnost
Vlivy prostředí
- Dalekohledem se nikdy nedívejte do slunce nebo do zdrojů emitujících laserové světlo, protože jinak může dojit k závažným zraněním očí.
- Dalekohled nikdy nevystavujte bez ochranného krytu po delší dobu prímému slunečnímu světlu. Objektiv a okulár mohou působit jako lupa a zničit součásti nacházející se uvnitř dalekohledu.
- Vyvarujte se dotyků povrchu kovových komponent po vystavení dalekohledu slunečnímu svitu nebo nízkým teplotám.
Nebezpeči polknutí
Snímatelné vnější dily se nesmí dostat dětem do rukou (hrozi nebezpečí polknutí).
Obsah
Název dílů 43
Obsah dodávky 43
Sledování s brýlemi a bez brýlí 43
Čištění a výměna očních mušlí 44
Přizpůsobení na vzdálenost oči (vzdálenost pupil) 44
Nastavení ostrosti 44
Umístění nosného pásku a ochranných krytů 44
Používání ochranného krytu okuláru 45
Používání ochranného krytu objektivu 45
Upevnění na stativ 45
Údržba a čištění 45
Náhradní dily k ZEISS CONQUEST HD 46
Příslušenství k ZEISS CONQUEST HD 46
Technické údaje 47
Záruka 92
Název dílů
1 Funkce vyrovnávání dioptrii
2 Oční mušle
3 Zaostřovací tlačítko
4 Oka pro uchycení nosného pásku
Obsah dodávky
Dalekohledy ZEISS CONQUEST HD
| Produkt | Objednací číslo | Obsah dodávky |
| 8 x 32 | 52 32 11 | Dalekohled |
| 8 x 42 | 52 42 11 | Ochranný kryt okuláru |
| 8 x 56 | 52 56 31 | Ochranný kryt objektivuPásek k upevnění ochranného krytu objektivuNosný popruhPouzdro s nosným popruhemČistící hadřík na optikuNávodZáruční kartaCertifikát kvalityAdaptér stativu 1/4" (jen 15 x 56) |
| 10 x 32 | 52 32 12 | |
| 10 x 42 | 52 42 12 | |
| 10 x 56 | 52 56 32 | |
| 15 x 56 | 52 56 33 |
Sledování s brýlemi a bez brýlí
Při sledování bez brýli používejte dalekohled s vysunutými očními mušlemi. K tomuto účelu se oční mušle (obr. 4) vysune otáčením doleva (proti směru hodinových ručiček) směrem nahoru až do nejvyšší zajišťovací polohy (zobrazení A).
Oční mušle lze zajistit ve čtyřech polohách – ve spodní, horní a ve dvou mezipolohách. Touto možnosti nastavení lze měnit vzdálenost oka od výstupní pupily a dosáhnout tak individuálního nastavení pro každého uživatele.
Při sledování s brýlemi se oční mušle otáčením doprava (ve směru hodinových ručiček) posouvá směrem dolů, až dojde k zajištěníve spodní poloze (zobrazení B).
Čištění a výměna očních mušlí
Oční mušle (kompletní sestavu) lze za účelem výměny nebo čištění odšroubovat z dalekohledu.
Oční mušle (obr. 4) se vytoči až po zarážku směrem nahoru a ve stejném směru se přetáhne píes závit a vyšroubuje se. Po vyčištění nebo výměně se oční mušle zašroubuje otáčením doprava (ve směru hodinových ručiček) až na doraz do spodní zajišťovací polohy. Poté se oční mušle nasadí na dalekohled a také se otáčením doprava zašroubuje na doraz a utáhne se.
Přizpůsobení na vzdálenost očí (vzdálenost pupil)
Dalekohled lze uprostřed ohnout a nastavit na vzdálenost očí uživatele tak, aby se při sledování vytvořil kulatý náhled.
Nastavení ostrosti obrazu
Dalekohled je vybaven zaostřovacím tlačítkem (obr. 1/3) a funkcí vyrovnávání dioptríi (obr. 1/1). K nastavení ostrosti obrazu zavřete nejprve pravé oko a ostrost nastavte zaostřovacím tlačítkem (obr. 1/3) v levé polovině dalekohledu. Poté zavřete levé oko a – pokud to bude nutné – nastavte ostrost pravé poloviny dalekohledu pomocí funkce vyrovnávání dioptríi (obr. 1/1).
Nastavení dioptrií je vybaveno stupnici se značkami „+“ a „-“, dále indexním orientačním bodem (nastavení vyrovnání dioptrií pro různé uživatele).
Upozornění: K nastavení ostrosti obou polovin obrazu používejte vždy stejný objekt! Pro další nastavení ostrosti obrazu na různé vzdálenosti se použivá jen zaostřovací tlačitko (obr. 1/3).
Nasazení nosného pásku a ochranných krytů
V balení se nachází nosný pásek, ochranný kryt okuláru a ochranné kryty objektivů. Ty se upevňují, jak je znázorněno na obr. 2 + 3 + 5, na oka pro uchycení nosného pásku na dalekohledu, popř. s nosným páskem na dalekohled.
Pásek pro ochranný kryt objektivu se připevňuje přímo (bud'vpravo nebo vlevo) na ochranný kryt objektivu. K upevnění na přístroji použijte bud'nosný popruh nebo jedno z obou ok pro uchycení nosného popruhu.
Upozornění: Oky na ochranném krytu okuláru nosný pásek pouze jednoduše provlečte. Před upevněním nosného pásku dle obr. 3 je nutné nastavit délku pásku jeho utažením nebo povolením. Na druhé straně dalekohledu postupujte ve stejném pořadi. Dle vlastního uvážení lze ochranný kryt okuláru navléknout také pouze na jedné straně.
Používání ochranného krytu okuláru
Ochranný kryt okuláru zakrývá oční mušle. Před použitim dalekohledu se ochranný kryt okuláru sundá ukazováčkem
Používání ochranného krytu objektivu
Ochranný kryt objektivu se upevňuje na objektiv. Před použitím dalekohledu se ochranný kryt objektivu sundá ukazováčkem.
Upevnění na stativ
Dalekohledy konstrukční řady ZEISS CONQUEST HD Ize použivat společně s ZEISS adaptér stativu 1/4" nebo univerzálním adaptérem na stativ pro dalekohledy ZEISS na každém standardním stativu. Objednací čísla stativů ZEISS a adaptéru Binofix na stativ pro dalekohledy jsou uvedena v kapitole Příslušenství k ZEISS CONQUEST HD .
Údržba a čištění
Dalekohled je vybaven povrchovou úpravou ZEISS LotuTec ^® . Účinná ochranná vrstva na povrchu čoček snižuje znatelně znečištení díky obzvlášť hladkému povrchu a s ním souvisejícímu výraznému odperlovacímu efektu. Všechny druhy nečistot tak přilnou méně a lze je rychle, snadno a beze šmouh odstranít. Povrchová úprava LotuTec ^® je přitom trvanlivá a odolná proti oděru.
K čištění povrchu čočky doporučujeme čisticí hadřík pro optické produkty ZEISS, který je součástí balení. Hadříkem lze snadno a bez šmouh odstraňoval mastnotu, otisky prstů a nečistoty. Hrubé částice nečistot (např. písek) z čoček nestírejte, ale odfoukněte je nebo je odstraňte čisticím štětečkem. Jakékoliv jiné textilie, jako např. části oděvů nebo kapesníky mohou čočky poškrábat nebo vést ke vzniku statického náboje.
Doporučujeme pravidelné čištění povrchů čoček. Nečistoty, zejména mastnota nebo otisky prstů, mohou po určité době poškodit ochrannou vrstvu povrchů čoček. Proti výskytu plísní, k němuž může docházet zejména v tropech, je účinné uskladnění v suchu a neustálé dobré větrání vnějsích ploch čoček.
Náhradní díly k ZEISS CONQUEST HD
Pokud potřebujete pro svůj dalekohled náhradní díly, např. ochranné kryty, obratte se prosím na specializovaného prodejce, obchodní zastoupení společnosti nebo na náš zákaznický servis.
Pro telefonické dotazy týkající se servisu jsme k dispozici od pondělí do pátku od 8 do 18 hodin (SEČ).
Tel.: +49 (0) 64 41-4 67 61
Fax: +49 (0) 64 41-4 83 69
service.sportsoptics@zeiss.de
Příslušenství k ZEISS CONQUEST HD ^1
Air Cell Komfort nosný popruh 52 91 13
Hliníková sada stativu včetně video hlavice a nosného pásku 00 00 00-1778-480
Karbonová sada stativu včetně video hlavice a nosného pásku 00 00 00-1793-996
Zvětšovací nástavec 3 x12 Mono 52 20 12
Adaptér k ZEISS CONQUEST HD 42 52 83 77
Adapter k ZEISS CONQUEST HD 56 52 83 79
Příslušenství není součástí balení!
| Technické údaje | 8x32 10x3 | 2 8x42 10 x 42 | 8x56 10x56 | 15x56 | ||||
| Zvětšení 8 10 8 10 8 10 15 | ||||||||
| Průměr objektivu | (mm) | 32 | 32 | 42 | 42 | 56 | 56 | 56 |
| Průměr výstupních pupil | (mm) | 4 | 3,2 | 5,25 | 4,2 | 7 | 5,6 | 3,7 |
| Soumrakový koeficient | 16 | 17,9 | 18,3 | 20,5 | 21,2 | 23,7 | 29,0 | |
| Zorné pole | (m/1000m) | 140 | 118 | 128 | 115 | 125 | 115 | 80 |
| Subjektivní zorný úhel | (°) | 64 | 68 | 59 | 66 | 57 | 66 | 69 |
| Mez nastavení na krátkou vzdálenost | (m) | 1,5 | 2 | 3,5 | ||||
| Rozmezí nastavení dioptrii | (dpt) | +/- 4 | ||||||
| Vzdálenost výstupních pupil | (mm) | 16 | 18 | |||||
| Vzdálenost zornic | (mm) | 54 - 74 | 57 - 74 | |||||
| Typ objektivu | HD-Typ | |||||||
| Hranolová soustava | Schmidt-Pechan | Abbe-König | ||||||
| Vytvrzení | LotuTec® / T* | |||||||
| Dusíková náplň | Ano | |||||||
| Vodotěsnost | (mbar) | 400 | ||||||
| Funkční teplota | (°C) | -20 / +63 | ||||||
| Délka | (mm) | 132 | 150 | 210 | ||||
| Šířka v případě rozestupu očí 65 mm | (mm) | 118 | 120 | 145 | ||||
| Hmotnost | (g) | 630 | 795 | 1265 | 1275 | 1295 | ||
INFORMACJE DOTYCZĄCE UŻYTKOWANIA
Záruka výrobce na dalekohledy, teleskopy a puškohledy
Jméno ZEISS znamená vysokou úroveň kvality a spolehlivosti. Nezávisle na záručních závazcích prodejce vůči kupujícímu poskytuje výrobce ZEISS na tento produkt 10letou záruku v následujícím rozsahu:
- V případě nedostatků, které vyplývají z chyb materiálu nebo zpracování optických a mechanických komponent, neseme 10 let po jejich zakoupení (datum koupě) náklady za práci a materiál. V případě nedostatků, které vyplývají z chyb materiálu nebo zpracování elektronických komponent, neseme v prvních 2 letech po jejich zakoupení (datum koupě) náklady za práci a materiál. Vyhrazujeme si právo dle vlastního uvážení vadné výrobky opravit, poškozené díly vyměnit nebo výrobek nahradit podobným, nezávadným výrobkem. Jedná-li se o přístroj zvláštní barvy, vyhrazujeme si právo jej vyměnit za přístroj standardní barvy. Další nároky jakéhokoliv druhu a uplatňované v souvislosti s touto zárukou z jakéhokoliv právního titulu jsou vyloučeny.
- Záruční nároky nelze uplatnit v případě poškození způsobeného nesprávným používáním nebo v případě použití příslušenství jiných výrobců.
- Záruka zaniká v případě zásahu nebo opravy produktu servisem, který není autorizován naší společností. Na části podléhající opotřebení, mezi které patří nosné popruhy, kryty čoček, gumové opláštění, plastové dily apod., poskytujeme záruku dle aktuálné platných zákonných ustanovení o záručním plnění.
- Další záruční nároky, at již na základě smlouvy nebo zákonných ustanovení jsou vyloučeny. Týká se to zejména nároků na náhradu škod, které nevznikly na zboží samotném (nepřímé škody). Toto neplatí, pokud se jedná o povinné ručení ustanovené zákonem v případě úmyslu nebo hrubé nedbalosti.
- Pokud si Váš výrobek ZEISS chcete u nás registrovat, můžete tak učinit prostřednictvím naší online registraci na našich webových stránkách www.zeiss.com/sportsoptics/registration. Po registraci obdržíte potvrzovací e-mail.
- Doporučujeme zasílat přístroje vždy v originálním obale a s potvrzením o registraci dle výběru přímo našemu zákaznickému servisu ve Wetzlaru (adresa viz niže) nebo prostřednictvím autorizovaného obchodníka ZEISS. Máte-li jí, přiložte prosím kartu záruky / potvrzení o registraci a / nebo doklad o koupi. Důležité je, abyste v krátkosti popsali, co má být opraveno – to urychli vyřízení Vaší záležitosti a Vy přístroj rychleji obdržíte zpět. K tomu si můžete stáhnout náš formulář na opravu.
Najdete jej na naši domovské stránce v Download-Center nebo na záložce Service & Reparatur. Jednoduše vyplňte dotazník a zašlete jej s Vaším dobře zabaleným výrobkem.
- Pro tuto záruku platí právo Spolkové Republiky Německa. Sídlem příslušného soudu pro obchodní partnery je Wetzlar.
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstrasse 3-5
D-35576 Wetzlar
Germany
