Conquest HD 8x56 - Kiikarit ZEISS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kiikarit
Merkki	ZEISS
Malli	Conquest HD 8x56
Suurennus	8x
Objektiivin halkaisija	56 mm
Lähtöpupillin halkaisija	7 mm
Näkökenttä 1000 m etäisyydellä	125 m
Subjektiivinen näkökulma	57°
Lähipisteen tarkennusraja	3,5 m
Dioptrian kompensointialue	±4 dpt
Lähtöpupillin etäisyys	18 mm
Pupillien välinen etäisyys	57-74 mm
Prismajärjestelmä	Abbe-König
Heijastuksenestopinnoite	LotuTec® / T*
Typpitäyte	Kyllä
Vesitiiviys	400 mbar
Käyttölämpötila	-20 °C - +63 °C
Pituus	210 mm
Leveys (65 mm IPD)	145 mm
Paino	1265 g
Linssityyppi	HD-tyyppi
Mukana tulevat tarvikkeet	Suojakannet, kantohihna, pussi, puhdistusliina, ohjeet, takuukortti

Usein kysytyt kysymykset - Conquest HD 8x56 ZEISS

Kuinka säädän tarkennusta ja dioptrian kompensointia?

Sulje oikea silmä ja käännä keskitarkennusnuppia (3) tarkentaaksesi vasemman puolen. Sulje sitten vasen silmä ja käännä dioptrian kompensointirengasta (1), kunnes kuva on terävä. Säädön jälkeen käytä vain tarkennusnuppia eri etäisyyksille.

Kuinka käyttää kiikareita silmälasien kanssa tai ilman?

Ilman silmälaseja: vedä silmäsuojukset esiin kiertämällä niitä vasemmalle viimeiseen lukitusasentoon. Silmälasien kanssa: laske silmäsuojukset kiertämällä oikealle alimpaan asentoon. Silmäsuojuksissa on neljä lukitusasentoa.

Kuinka puhdistan linssit oikein?

Käytä mukana tulevaa ZEISS-puhdistusliinaa. Karkeille hiukkasille (hiekka) puhalla tai käytä pehmeää harjaa. Älä hankaa kuivia pintoja. LotuTec®-pinnoite hylkii likaa ja helpottaa puhdistusta.

Voiko kiikarit asentaa jalustaan?

Kyllä, tarvitaan ZEISS 1/4'' -jalusta-adapteri (tilausnumero 52 83 88) tai yleisadapteri Binofix. Malli 15x56 sisältää adapterin.

Kuinka säilyttää kiikareita homehtumisen estämiseksi?

Säilytä kiikareita kuivassa ja ilmavassa paikassa. Varmista, että linssien pinnat ovat puhtaat ja kuivat. Trooppisilla alueilla on erityisen tärkeää pitää ne kuivassa ympäristössä.

Mikä on näiden kiikareiden takuu?

ZEISS antaa 10 vuoden takuun optisten ja mekaanisten komponenttien materiaali- ja valmistusvirheille. Elektronisille komponenteille takuu on 2 vuotta. Edellyttää verkkorekisteröintiä ja ostotositteen esittämistä.

Mikä on silmän etäisyys?

Lähtöpupillin etäisyys on 18 mm, mikä mahdollistaa mukavan havainnoinnin silmälasien kanssa. Säädettävät silmäsuojukset auttavat sovittamaan etäisyyttä.

Kuinka säätää pupillien välistä etäisyyttä?

Taita kiikareiden kaksi puoliskoa keskiakselin ympäri, kunnes näet yhden pyöreän kuvan. Säädettävä etäisyys on 57-74 mm.

Kuinka käyttää suojakansia?

Aseta okulaarin suojakansi silmäsuojusten päälle ja objektiivin suojakansi objektiivin päälle. Ennen käyttöä nosta ne etusormilla. Objektiivin suojakansi on kiinnitetty kantohihnaan.

Mitä lisävarusteita on saatavilla?

Valinnaiset tarvikkeet: Air Cell -mukavuushihna (52 91 13), 1/4'' jalusta-adapteri (52 83 88), Binofix-adapteri (52 83 87) ja 3x12 Mono -suurennuslaite (52 20 12). Saatavilla on myös erityisiä adaptereita 42 ja 56 mm:n malleille.

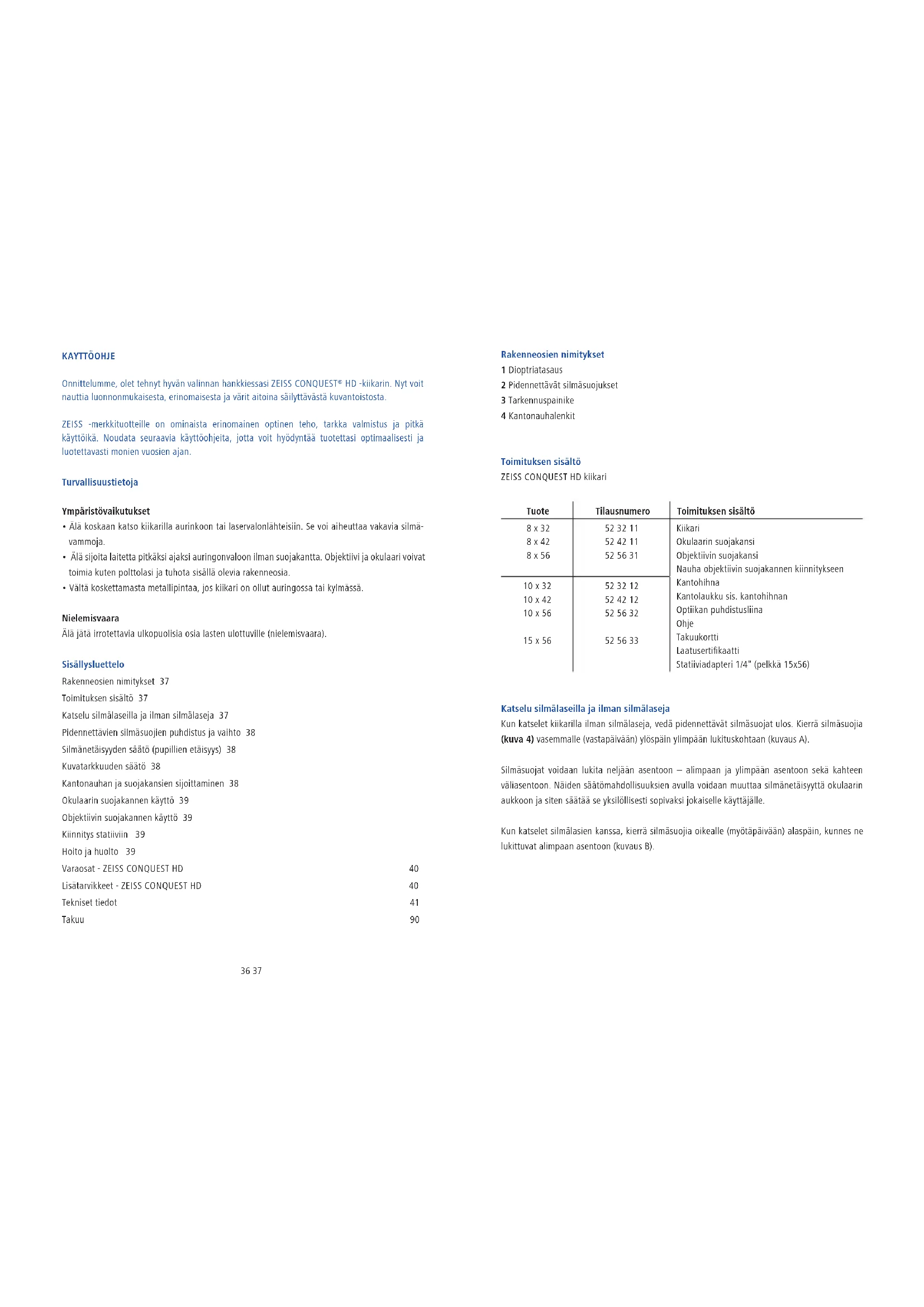

KÄYTTÖOHJE Conquest HD 8x56 ZEISS

Onnittelumme, olet tehnyt hyvän valinnan hankkiessasi ZEISS CONQUEST® HD -kiikarin. Nyt voit nauttia luonnonmukaisesta, erinomaisesta ja värit aitoina säilyttävästä kuvantoistosta.

ZEISS -merkkituotteille on ominaista erinomainen optinen teho, tarkka valmistus ja pitkä käyttöikä. Noudata seuraavia käyttöohjeita, jotta voit hyödyntää tuotettasi optimaalisesti ja luotettavasti monien vuosien ajan.

Turvallisuustietoja

Ympäristövaikutukset

• Älä koskaan katso kiikarilla aurinkoon tai laservalonlähteisiin. Se voi aiheuttaa vakavia silmävammoja.
• Älä sijoita laitetta pitkäksi ajaksi auringonvaloon ilman suojakantta. Objektiivi ja okulaari voivat toimia kuten polttolasi ja tuhota sisällä olevia rakenneosia.
• Vältä koskettamasta metallipintaa, jos kiikari on ollut auringossa tai kylmässä.

Nielemisvaara

Älä jätä irrotettavia ulkopuolisia osia lasten ulottuville (nielemisvaara).

Sisällysluettelo

Rakenneosien nimitykset 37

Toimituksen sisältö 37

Katselu silmälaseilla ja ilman silmälaseja 37

Pidennettävien silmäsuojien puhdistus ja vaihto 38

Silmänetäisyyden säätö (pupillien etäisyys) 38

Kuvatarkkuuden säätö 38

Kantonauhan ja suojakansien sijoittaminen 38

Okulaarin suojakannen käyttö 39

Objektiivin suojakannen käyttö 39

Kiinnitys statiiviin 39

Hoito ja huolto 39

Varaosat - ZEISS CONQUEST HD 40

Lisätarvikkeet - ZEISS CONQUEST HD 40

Tekniset tiedot 41

Takuu 90

Rakenneosien nimitykset

1 Dioptriatasaus
2 Pidennettävät silmäsuojukset
3 Tarkennuspainike
4 Kantonauhalenkit

Toimituksen sisältö

ZEISS CONQUEST HD kiikari

Tuote	Tilausnumero	Toimituksen sisältö
8 x 32	52 32 11	Kiikari
8 x 42	52 42 11	Okulaarin suojakansi
8 x 56	52 56 31	Objektiivin suojakansiNauha objektiivin suojakannen kiinnitykseen
10 x 32	52 32 12	Kantohihna
10 x 42	52 42 12	Kantolaukku sis. kantohihnan
10 x 56	52 56 32	Optiikan puhdistusliinaOhje
15 x 56	52 56 33	TakuukorttiLaatusertifikaattiStatiiviadapteri 1/4" (pelkkä 15x56)

Katselu silmälaseilla ja ilman silmälaseja

Kun katselet kiikarilla ilman silmälaseja, vedä pidennettävät silmäsuojat ulos. Kierrä silmäsuojia (kuva 4) vasemmalle (vastapäivään) ylöspäin ylimpään lukituskohtaan (kuvaus A).

Silmäsuojat voidaan lukita neljään asentoon – alimpaan ja ylimpään asentoon sekä kahteen väliasentoon. Näiden säätömahdollisuuksien avulla voidaan muuttaa silmänetäisyyttä okulaarin aukkoon ja siten säätää se yksilöllisesti sopivaksi jokaiselle käyttäjälle.

Kun katselet silmälasien kanssa, kierrä silmäsuojia oikealle (myötäpäivään) alaspäin, kunnes ne lukittuvat alimpaan asentoon (kuvaus B).

Pidennettävien silmäsuojien puhdistus ja vaihto

Silmäsuojat (yhtenäinen rakenneosa) voidaan ruuvata irti kiikarista vaihtamista ja puhdistamista varten.

Kierrä silmäsuojia (kuvat 4) vasteeseen asti ylöspäin ja ruuvaa samaan suuntaan kierteiden ylitse kokonaan irti. Kierrä puhdistuksen tai vaihdon jälkeen silmäsuojia oikealle (myötäpäivään) vasteeseen asti alimpaan lukitusasentoon. Sen jälkeen voit suoristaa silmäsuojat ja kiristää ne kiinni kiertämällä oikealle vasteeseen asti.

Silmänetäisyyden säätö (pupillien etäisyys)

Silmänetäisys säädetään taittamalla kiikarin puoliskoja keskiakselissa siten, että molemmilla silmillä katsottaessa syntyy pyöreä kuva.

Kuvantarkkuuden säätö

Kiikareissa on tarkennuspainike (kuva 1/3) ja dioptriatasaus (kuva 1/1).

Kun teet säädön, sulje oikea silmä ja säädä tarkkuuden säätöpainikkeella (kuva 1/3) kiikarin vasen puoli tarkaksi. Sulje sen jälkeen vasen silmä – ja tarpeen vaatiessa – säädä oikean puoliskon kuvantarkkuus dioptriatasauksella (kuva 1/1).

Dioptriasäädössä on asteikko merkeillä „+“ ja „-“ ja siinä on indeksipiste, joka tukee säätämistä (dioptriatasauksen säätö eri käyttäjille).

Ohje: Käytä molempien puolien tarkennuksen säädössä samaa kohdettal Tarkkuuden säätöön eri etäisyyksiltä käytetään tämän jälkeen vain tarkennuspainiketta (kuva 1/3).

Kantonauha ja suojakannen sijoittaminen

Nauha, okulaarin suojakansi ja objektiivin suojakansi ovat pakkauksessa. Ne kiinnitetään kuvien 2 + 3 + 4 mukaisesti kiikarissa oleviin lenkkeihin tai kantonauhojen avulla kiikariin.

Objektiivin suojakannen nauha sijoitetaan suoraan (joko oikealle tai vasemmalle) objektiivin suojakanteen. Laitteeseen kiinnityksessä voit käyttää joko kantohihnaa tai kantonauhan toista lenkkiä.

Ohje: Kantonauha viedään vain okulaarin suojakannen lenkkien läpi. Ennen kuin kantonauha kiinnitetään kuvan 3 mukaisesti, nauhan pituus pitää säätää haluttuun pituuteen kiristämällä tai löysäämällä sitä. Molemmilla puolilla menetellään samalla tavoin. Harkintasi mukaan voit pujottaa okulaarin suojakannen vain toiselle puolelle.

Okulaarin suojakannen käyttö

Okulaarin suojakansi on silmäsuojien päällä. Se siirretään etusormella sivuun ennen kiikarin käyttöä.

Objektiivin suojakannen käyttö

Objektiivin suojakansi on objektiivin päällä. Ennen kiikarin käyttöä objektiivin suojakansi siirretään etusormella sivuun.

Kiinnitys statiiviin

ZEISS CONQUEST HD – sarjan kiikarit voidaan kiinnittää ZEISS statiivi adapteri 1/4" tai yleiismaailmallinen ZEISS-kiikarien statiivi adapterilla kaikkiin tavallisiin statiiveihin. ZEISS -statiivin ja kiikarin statilviadapterin Binofix tilausnumerot on esitetty luvussa ZEISS CONQUEST HD - varaosat.

Hoito ja huolto

Kiikarissa on ZEISS LotuTec® -pinnoite. Linssipintojen tehokas suojakerros vähentää merkittävästi linssin likaantumista, koska siinä on erityisen sileä pinta ja tähän liittyvä voimakas vettä hylkivä ominaisuus. Minkäänlainen lika ei kiinnity siihen helposti ja se voidaan puhdistaa vaivatta nopeasti ja raitoja jättämättä. LotuTec® -pinnoite on myös kestävä ja naarmuuntumaton.

Linssipintojen puhdistukseen suosittelemme tuotteeseen kuuluvan ZEISS in optisen puhdistusliinan käyttöä. Sillä voidaan helposti ja raitoja jättämättä poistaa myös rasva, sormenjäljet ja lika. Älä pyyhi linsseistä karkeita likahiukkasia (esim. hiekkaa), vaan puhalla se pois tai poista pinseteillä. Muut tekstiilit kuten vaatekappaleet tai nenäliinat voivat naarmuttaa linssiä ja synnyttää staattista varausla.

Suosittelemme linssipintojen säännöllistä puhdistamista. Lika, erityisesti rasva ja sormenjäljet, voivat jonkin ajan kuluttua vahingoittaa linssipintoja. Optiikkaan, erityisesti trooppisilla alueilla, muodostuvan sienikerrostuman estämisessä auttaa säilyttäminen kuivassa paikassa ja ulkopuolisten linssipintojen hyvä tuulettaminen.

ZEISS CONQUEST HD - varaosat

Jos tarvitset varaosia kiikariisi, esimerkiksi suojakannen, käänny erikoisliikkeen, edustajamme tai huoltopalvelumme puoleen.

Vastaamme mielellemme asiakastiedusteluihin puhelimitse maanantaista perjantaihin

klo 8 - 18 (MEZ).

Puh.: [phone]

Alumiinistatiivisarja sis. videopään ja kantonauhan 00 00 00-1778-480

Carbon-statiivisarja sis. videopään ja kantonauhan 00 00 00-1793-996

Statiiviadapteri 1/4" 52 83 88

Binofix -statiiviadapteri 52 83 87

Suurennusmonokulaari 3x12 Mono 52 20 12

Adapteri ZEISS CONQUEST HD 42 52 83 77

Adapteri ZEISS CONQUEST HD 56 52 83 79

Lisävarusteet eivät kuulu toimituksen sisältöön!

Tekniset tiedot		8x32 10x3	2 8x42 10 x 42	8x56 10x56	15x56
Suurennos 8 10 8 10 8 10 15
Objektiivin halkaisija	(mm)	32	32	42	42	56	56	56
Ulostulopupillienhalkaisija	(mm)	4	3,2	5,25	4,2	7	5,6	3,7
Hämäräluku		16	17,9	18,3	20,5	21,2	23,7	29,0
Näkökenttä	(m/1000m)	140	118	128	115	125	115	80
Subjektiivinen näkökulma	(°)	64	68	59	66	57	66	69
Lähisäätöraja	(m)	1,5		2		3,5
Dioptriasäätöalue	(dpt)	+/- 4
Ulostulopupillien etäisyys	(mm)	16		18
Pupillietäisyys	(mm)	54 - 74				57 - 74
Objektiivityppi		HD-Typ
Prismajärjestelmä		Schmidt-Pechan				Abbe-König
Kovapinta		LotuTec® / T*
Typpitäyttö		Kyllä
Vesitiiviys	(mbar)	400
Toimintalämpötila	(°C)	-20 / +63
Pituus	(mm)	132		150		210
Leveys silmänetäisyydellä 65 mm	(mm)	118		120		145
Paino	(g)	630		795		1265	1275	1295

POKYNY K POUŽÍVÁNÍ

Riippumaton takuu kiikareille ja kaukoputkille

ZEISS -nimi edustaa luotettavaa ja hyvää laatutasoa. Sen vuoksi takaamme valmistajana tälle ZEISS -tuotteelle - riippumatta myyjän takuista asiakkaalle - 10 vuoden takuun seuraavalla laajuudella:

• Korvaamme optisten ja mekaanisten rakenneosien materiaali- tai valmistusvirheistä aiheutuneiden puutteiden työ- ja materiaalikustannukset 10 vuoden ajalta oston jälkeen (ostopäivä). Korvaamme elektronisten rakenneosien materiaali- ja valmistusvirheistä aiheutuneiden puutteiden työ- ja materiaalikustannukset ensimmäisenä 2 vuotena oston jälkeen (ostopäivä).Pidätämme oikeuden korjata puutteelliset tuotteet, vaihtaa vialliset osat tai korvata tuote samanlaisella, virheettömällä tuotteella oman arviomme mukaisesti. Mikäli kyseessä on tuote erikoisvärillä, pidätämme oikeuden vaihtaa tuote vakioväriseen tuotteeseen. Tämän yllittävät vaatimukset, olivatpa ne minkälaisia tahansa tai perustuvat mihin tahansa oikeusperusteeseen, ovat tämän takuun yhteydessä poissuljettuja.
• Takuuoikeutta ei ole, jos puute aiheutuu asiattomasta käytöstä tai muiden toimittajien lisätarvikkeiden käytöstä.
• Takuu raukeaa, jos tehdään muutoksia tai korjauksia, joita ei suorita valtuuttamamme huoltopalvelu. Kuluville osille kuten kantohihnat, suojakannet, kumivarusteet, muoviosat ja muut vastaavat annamme takuun laillisten takuuehtojen puitteissa.
• Tämän yllittävät takuuvaatimukset, syntyvätpä ne sopimuksesta tai laista, ovat poissuljetut, erityisesti sellaisten vahinkojen korvaamisvaatimukset, jotka eivät ole aiheutuneet itse tuotteelle (välilliset vahingot). Tämä ei päde, mikäli on kysymys tahallisuudesta tai törkeästä huolimattomuudesta pakottavan lain nojalla.
• Mikäli haluat rekisteröidä ZEISS tuotteesi, voit tehdä sen online-rekisteröintisivulla www-sivuillamme osoitteessa www.zeiss.com/sportsoptics/registration. Rekisteröinnin jälkeen saat vahvistuksen rekisteröinnistä sähköpostitse.
• Periaatteessa suosittelemme, että lähetät laitteet aina alkuperäispakkauksessa rekisteröintivahvistuksen kanssa mielellään joko suoraan asiakaspalveluumme Wezlariin (osoite alla) tai lähetät ne valtuutetun ZEISS-myyjän välityksellä. Mikäli sinulla on vielä takuukortti/rekisteröintivahvistus ja/tai ostotosite, liitä ne lähetykseen. On tärkeää, että kuvaat lyhyesti, mitä pitää korjata – se nopeuttaa asia-si käsittelyä ja laitteesi palautetaan nopeammin. Tähän tarkoitukseen kannattaa

ladata korjauslomakkeemme. Löydät sen kotisivuiltamme latauskeskuksesta tai alueelta Palvelu & Korjaukset. Täytä lomake ja lähetä se hyvin pakatun tuotteen kanssa.

- Sovelletaan Saksan liittotasavallan lakia, oikeusistuin on kauppatuomioistuin Wetzlar.

Carl Zeiss

Sports Optics GmbH

Carl Zeiss Group

Gloelstrasse 3-5

D-35576 Wetzlar

Germany
