Produkttyp	Prismätiska kikare
Märke	ZEISS
Modell	Conquest HD 8x56
Förstoring	8x
Objektivdiameter	56 mm
Utgångspupillens diameter	7 mm
Synfält på 1000 m	125 m
Subjektiv synvinkel	57°
Närgräns	3,5 m
Dioptrikompensationsområde	±4 dpt
Utgångspupillavstånd	18 mm
Interpupillavstånd	57-74 mm
Prismsystem	Abbe-König
Antireflexbeläggning	LotuTec® / T*
Kvävefyllning	Ja
Vattentäthet	400 mbar
Drifttemperatur	-20 °C till +63 °C
Längd	210 mm
Bredd (vid 65 mm IPD)	145 mm
Vikt	1265 g
Linstyp	HD-Typ
Medföljande tillbehör	Skyddslock, transportrem, väska, rengöringsduk, instruktioner, garantikort

Vanliga frågor - Conquest HD 8x56 ZEISS

Hur justerar jag fokus och dioptrikompensation?

Stäng höger öga och vrid centrala fokuseringsratten (3) för att fokusera vänster sida. Stäng sedan vänster öga och vrid dioptrikompensationsringen (1) tills bilden är skarp. När den är inställd, använd endast fokuseringsratten för olika avstånd.

Hur använder jag kikaren med eller utan glasögon?

Utan glasögon: dra ut okulärmusslorna genom att vrida dem åt vänster till sista stoppet. Med glasögon: fäll ner okulärmusslorna genom att vrida åt höger till nedre läget. Okulärmusslorna har fyra stoppositioner.

Hur rengör jag linserna korrekt?

Använd den medföljande ZEISS rengöringsduken. För grova partiklar (sand), blås bort eller använd en mjuk pensel. Gnugga inte torra ytor. LotuTec®-beläggningen stöter bort smuts och underlättar rengöring.

Kan den monteras på ett stativ?

Ja, en ZEISS stativadapter 1/4'' (artikelnummer 52 83 88) eller den universella Binofix-adaptern krävs. Modellen 15x56 inkluderar adaptern.

Hur förvarar jag kikaren för att undvika mögel?

Förvara kikaren på en torr och ventilerad plats. Se till att linsytorna är rena och torra. I tropiska områden är det särskilt viktigt att hålla den i en torr miljö.

Vilken garanti har denna kikare?

ZEISS erbjuder 10 års garanti för material- och tillverkningsfel på optiska och mekaniska komponenter. För elektroniska komponenter är garantin 2 år. Online-registrering och uppvisande av köpbevis krävs.

Vad är ögonavståndet?

Utgångspupillavståndet är 18 mm, vilket möjliggör bekväm observation med glasögon. De justerbara okulärmusslorna hjälper till att anpassa avståndet.

Hur justerar jag interpupillavståndet?

Vik de två halvorna av kikaren runt den centrala axeln tills du ser en enda cirkulär bild. Det justerbara avståndet är 57 till 74 mm.

Hur använder jag skyddslocken?

Sätt okulärlocket över okulärmusslorna och objektivlocket över objektivet. Lyft dem med pekfingrarna före användning. Objektivlocket är fäst vid transportremmen.

Vilka extra tillbehör finns tillgängliga?

Valfria tillbehör: Air Cell komfortrem (52 91 13), stativadapter 1/4'' (52 83 88), Binofix-adapter (52 83 87), och 3x12 Mono förstoringsanordning (52 20 12). Det finns även specifika adaptrar för 42 och 56 mm modellerna.

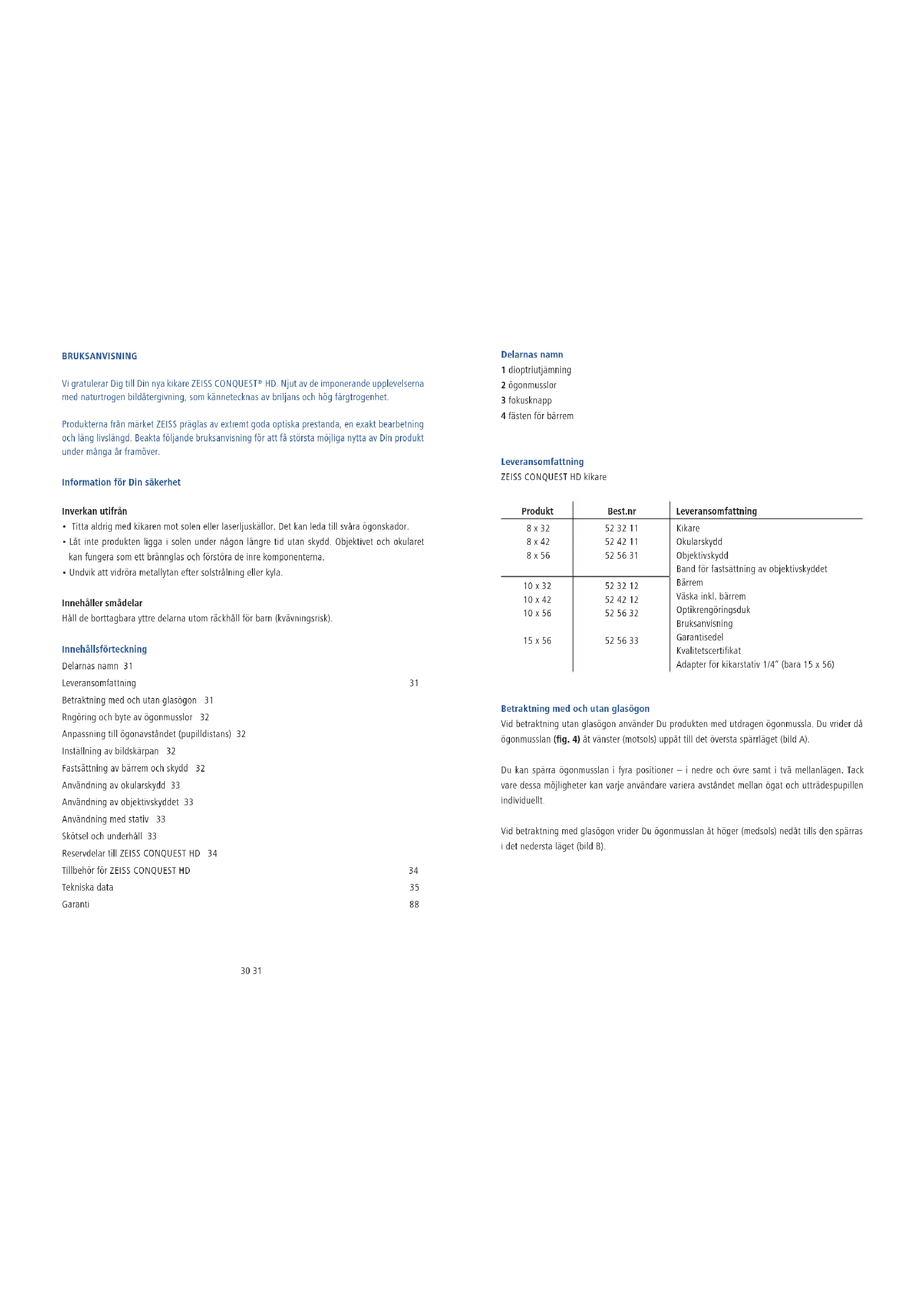

BRUKSANVISNING Conquest HD 8x56 ZEISS

Vi gratulerar Dig till Din nya kikare ZEISS CONQUEST ^® HD. Njut av de imponerande upplevelserna med naturtrogen bildåtergivning, som kännetecknas av briljans och hög färgtrogenhet.

Produkterna från märket ZEISS präglas av extremt goda optiska prestanda, en exakt bearbetning och lång livslängd. Beakta följande bruksanvisning för att få största möjliga nytta av Din produkt under många år framöver.

Information för Din säkerhet

Inverkan utifrån

- Titta aldrig med kikaren mot solen eller laserljuskällor. Det kan leda till svåra ögonskador.

- Låt inte produkten ligga i solen under någon längre tid utan skydd. Objektivet och okularet kan fungera som ett brännglas och förstöra de inre komponenterna.

- Undvik att vidröra metallytan efter solstrålning eller kyla.

Innehåller smådelar

Häll de borttagbara yttre delarna utom räckhäll för barn (kvävningsrisk).

Innehållsförteckning

Delarnas namn 31

Leveransomfattning 31

Betraktning med och utan glasögon 31

Rngöring och byte av ögonmusslor 32

Anpassning till ögonavståndet (pupilldistans) 32

Inställning av bildskärpan 32

Fastsättning av bärrem och skydd 32

Användning av okularskydd 33

Användning av objektivskyddet 33

Användning med stativ 33

Skötsel och underhåll 33

Reservdelar till ZEISS CONQUEST HD 34

Tillbehör för ZEISS CONQUEST HD 34

Tekniska data 35

Garanti 88

Delarnas namn

1 dioptriutjämning
2 ögonmusslor
3 fokusknapp
4 fästen för bärrem

Leveransomfattning

ZEISS CONQUEST HD kikare

Produkt	Best.nr	Leveransomfattning
8 x 32	52 32 11	Kikare
8 x 42	52 42 11	Okularskydd
8 x 56	52 56 31	ObjektivskyddBand för fastsättning av objektivskyddetBärremVäska inkl. bärremOptikrengöringsdukBruksanvisningGarantisedelKvalitetscertifikatAdapter för kikarstativ 1/4" (bara 15 x 56)
10 x 32	52 32 12
10 x 42	52 42 12
10 x 56	52 56 32
15 x 56	52 56 33

Betraktning med och utan glasögon

Vid betraktning utan glasögon använder Du produkten med utdragen ögonmussla. Du vrider då ögonmusslan (fig. 4) åt vänster (motsols) uppåt till det översta spärrläget (bild A).

Du kan spärra ögonmusslan i fyra positioner – i nedre och övre samt i två mellanlägen. Tack vare dessa möjligheter kan varje användare variera avständet mellan ögat och utträdespupillen individuellt.

Vid betraktning med glasögon vrider Du ögonmusslan åt höger (medsols) nedåt tills den spärras i det nedersta läget (bild B).

Rengöring och byte av ögonmusslor

Ögonmusslorna (hel uppsättning) kan skruvas av kikaren för utbyte eller rengöring.

Skruva först ut ögonmusslan uppåt (fig. 4) fram till anslaget, och skruva sedan bort den helt i samma vridriktning via en gänga. Efter rengöring eller utbyte skruvar Du fast ögonmusslan igen genom att vrida åt höger (medsols) fram till anslaget på den nedersta spärrnivån. Sätt sedan på ögonmusslan på kikaren, skruva åt höger fram till anslaget, och dra åt.

Anpassning till ögonavständet (pupilldistans)

Genom att böja på mitten av kikaren runt centrumaxeln ställer Du in ögonavståndet så att en cirkelrund bild visas när Du tittar med bägge ögonen.

Skärpeinställning

Kikaren har en fokusknapp (fig. 1/3) och en dioptriutjämning (fig. 1/1).

Vid inställning sluter man det högra ögat och ställer in bilden skarpt med fokusknappen (fig. 1/3) i den vänstra kikarhalvan. Därefter sluter man det vänstra ögat och - om så krävs - justerar bildskärpan i den högra kikarhalvan med dioptriutjämningen (fig. 1/1).

Dioptriinställningen har en skala med symbolerna "+" och "-" och en indexpunkt som stopppunkt (inställning av dioptriutjämningen för olika användare).

OBS: Använd alltid samma objekt när Du ställer in båda bilderna skarpt! För fortsatt skärpeinställning på olika avständ behöver man bara använda fokusknappen (fig. 1/3).

Fastsättning av bärrem och skydd

Bärremmen, okularskyddet och objektivskyddet ligger i förpackningen. De fästs på bärremsög- lorna på kikaren, eller fästs med bärremmen på kikaren, enligt fig. 2 + 3 + 5.

Remmen till objektivskyddet skall fästas direkt (till höger eller vänster) på objektivskyddet. Använd bärremmen eller någon av de båda bärremsöglorna för fastsättningen på kikaren.

OBS: Bärremmen skall föras in endast en gång genom ögorna på okularskyddet. Innan man sätter fast bärremmen, se fig. 3, måste man ställa in remlängden till önskad längd genom att antingen mata på eller minska på bandet. Gör på samma sätt på den andra sidan. Om man så vill, kan man trä in okularskyddet endast på den ena sidan.

Användning av okularskyddet

Okularskyddet sitter på ögonmusslorna. Innan kikaren skall användas drar man av skyddet med pekfingrarna.

Användning av objektivskyddet

Objektivskyddet sitter i objektivet. Innan kikaren skall användas drar man av skyddet med pekfingrama.

Fastsättning på stativ

Kikarna i ZEISS CONQUEST HD-serien kan fastas med ett vanligt fotostativ i kombination med den ZEISS Adapter för kikarstativ 1/4" eller universella ZEISS kikarstativadaptern.

Beställningsnumren för ZEISS stativ och kikarstativadaptern Binofix återfinns i kap. Tillbehör för ZEISS CONQUEST HD.

Skötsel och underhåll

Kikaren är försedd med ZEISS LotuTec ^® -beläggning. Det effektiva skyddsskiktet på linsytorna minskar märkbart nedsmutsningen av linsen, genom att ytan blir mycket glatt. En kraftig avrinningsseffekt uppstår. Alla slags föroreningar får svårare att fastna och går att avlägsna snabbt, enkelt och utan spår. Samtidigt är LotuTec ^® -beläggningen motständskraftig och slittålig.

Vid rengöring av linsytan rekommenderar vi den medföljande optikrengöringsduken från ZEISS. Fett, fingeravtryck och smuts avlägsnas enkelt och utan spår. Grövre smutspartiklar (t.ex. sand) på linserna skall inte torkas av, utan blåsas bort, eller avlägsnas med en härpensel. Andra textilier, som klädesplagg eller näskukar, kan repa linsen och ladda upp den statiskt.

Vi rekommenderar regelbunden rengöring av linsytorna. Smuts, i synnerhet fett eller fingeravtryck, kan angripa linsernas yta efter en tid. Den svampbeläggning som kan bildas på optiken, i synnerhet i tropiska miljöer, motverkas av en torr förvaringsplats och god ventilation av de yttre linsytorna.

Reservdelar för ZEISS CONQUEST HD

Om Du skulle behöva reservdelar till Din kikare, t.ex. skydd, ber vi Dig kontakta Din återförsäljare, representanten i Ditt land eller vår kundtjänst.

Våra telefontider för kundförfrågningar är måndag – fredag, kl. 8 till 18 (MET).

Tel.: [phone]

Fax: [phone]

[e-mail]

Tillbehör för ZEISS CONQUEST HD ^1

Air Cell Komfort bärrem 52 91 13

Aluminiumstativset inkl. videohuvud och bärrem 00 00 00-1778-480

Kolstativset inkl. videohuvud och bärrem 00 00 00-1793-996

Adapter för kikarstativ 1/4" 52 83 88

Binofix kikare stativadapter 52 83 87

Förstoringsglas 3 x12 Mono 52 20 12

Adapter för ZEISS CONQUEST HD 42 52 83 77

Adapter for ZEISS CONQUEST HD 56 52 83 79

Tillbehör ingår inte i leveransomfattningen!

Tekniska data		8x32 10x3	2 8x42 10 x 42	8x56 10x56	15x56
Förstoring 8 10 8 10 8 10 15
Objektivdiameter (mm) 32 32 42 42 56 56 56
Utträdespupilldiameter	(mm)	4	3,2	5,25	4,2	7	5,6	3,7
Skymningstal		16	17,9	18,3	20,5	21,2	23,7	29,0
Synfält	(m/1000m)	140	118	128	115	125	115	80
Subjektiv siktvinkel	(°) 64 68	59 66 57 66	69
Närinställningsgräns	(m)	1,5		2		3,5
Dioptrijustering	(dpt)	+/- 4
Utträdespupiller	(mm)	16		18
Pupillavständ	(mm)	54 - 74				57 - 74
Objektivtyp		HD-Typ
Prismasystem		Schmidt-Pechan Abbe-König
Härdning		LotuTec® / T*
Kvävefyllning		Ja
Vattentäthet	(mbar)	400
Funktionstemperatur	(°C)	-20 / +63
Längd	(mm)	132		150		210
Bredd vid en ögonwidd på 65 mm	(mm)	118		120		145
Vikt	(g)	630		795		1265	1275	1295

ΚΑΥΤΤΪΟΗΗΣ

Garanti för kikare, tubkikare och kikarsikten

Namnet ZEISS står för hög kvalitet och pålitlighet. Därför lämnar vi som tillverkare – oberoende av säljarens garantiförpliktelser gentemot kunden – för denna ZEISS-produkt en garanti på 10 år. Garantin omfattar följande:

• Vid fel som beror på material- eller tillverkningsfel i de optiska och mekaniska komponenterna står vi för arbets- och materialkostnaderna under 10 år efter köpet (inköpsdatum). Vid fel som beror på material- eller tillverkningsfel i de elektroniska komponenterna står vi för arbets- och materialkostnaderna under de 2 första åren efter köpet (inköpsdatum). Vi förbehåller oss rätten att reparera defekta produkter, byta ut defekta delar eller byta ut produkten mot en likartad, felfri produkt. Om det rör sig om en apparat i en speciell färg, förbehåller vi oss rätten att byta ut den mot en apparat i standardfärg. Alla slags övriga krav eller anspråk i samband med denna garanti uteslutes.
• Garantin omfattar inte fel som uppstått på grund av felaktig användning eller då ett icke originaltillbehör använts.
• Garantin gäller inte då av oss ej godkända personer genomfört ingrepp eller reparationer. På slitagedelar som bärremmar, skyddslock, gummiarmering, plastdelar och dylikt lämnar vi garanti enligt de lagstadgade garantireglerna.
• Övriga lagstadgade eller kontraktsenliga garantianspråk är ej giltiga, i synnerhet inte ersättningsanspråk för skador som inte uppstätt direkt på varan (indirekta skador). Detta gäller inte vid uppsåtliga skador eller vid grov oaktsamhet där lagen är tvingande.
• Om du vill registrera din ZEISS produkt hos oss, så kan göra det via vår onlineregistrering på vår webbsida www.zeiss.com/sportsoptics/registration. Efter registreringen skickar vi ett bekräftelsemejl.
• Principiellt rekommenderar vi att apparater alltid skickas in i originalförpackningen tillsammans med registreringsbekräftelsen, antingen direkt till vår kundservice i Wetzlar (adress se nedan) eller via en ZEISS återförsäljare. Vänligen skicka med garantikortet/registreringsbekräftelsen om du har dem och/eller inköpskvittot. Det är viktigt att du bifogar en kort beskrivning av vad som ska repareras – det påskyndar handläggningen och du får tillbaka din apparat snabbare. Ladda gärna ner reparationsformulåret för detta ändamål. Du hittar det på vår webbsida i Download-centret eller under Service & Reparation. Du behöver bara fylla i bladet och skicka in det tillsammans med den väl förpackade produkten.

- Förbundsrepubliken Tysklands lagar gäller. Laga domstol för näringsidkare är Wetzlar.

Carl Zeiss

Sports Optics GmbH

Carl Zeiss Group

Gloelstrasse 3-5

D-35576 Wetzlar

Germany
