Conquest HD 8x56 - Ferngläser ZEISS - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	ZEISS
Modell	Conquest HD 8x56
Vergrößerung	8x
Objektivdurchmesser	56 mm
Austrittspupillendurchmesser	7 mm
Sehfeld auf 1000 m	125 m
Subjektiver Sehwinkel	57°
Naheinstellgrenze	3,5 m
Dioptrienausgleichsbereich	±4 dpt
Austrittspupillenabstand	18 mm
Pupillendistanz	57-74 mm
Prismensystem	Abbe-König
Antireflexbeschichtung	LotuTec® / T*
Stickstofffüllung	Ja
Wasserdichtigkeit	400 mbar
Betriebstemperatur	-20 °C bis +63 °C
Länge	210 mm
Breite (bei 65 mm IPD)	145 mm
Gewicht	1265 g
Linsentyp	HD-Typ
Mitgeliefertes Zubehör	Schutzkappen, Tragegurt, Tasche, Reinigungstuch, Anleitung, Garantiekarte

Häufig gestellte Fragen - Conquest HD 8x56 ZEISS

Wie stelle ich den Fokus und die Dioptrienkorrektur ein?

Schließen Sie das rechte Auge und drehen Sie den zentralen Fokusknopf (3), um die linke Seite zu fokussieren. Schließen Sie dann das linke Auge und drehen Sie den Dioptrienausgleichsring (1), bis das Bild scharf ist. Nach der Einstellung verwenden Sie nur den Fokusknopf für unterschiedliche Entfernungen.

Wie verwende ich das Fernglas mit oder ohne Brille?

Ohne Brille: Ziehen Sie die Augenmuscheln heraus, indem Sie sie nach links bis zur letzten Raststellung drehen. Mit Brille: Drehen Sie die Augenmuscheln nach rechts in die untere Position. Die Augenmuscheln haben vier Raststellungen.

Wie reinige ich die Linsen richtig?

Verwenden Sie das mitgelieferte ZEISS-Reinigungstuch. Bei groben Partikeln (Sand) blasen Sie diese weg oder verwenden Sie einen weichen Pinsel. Reiben Sie keine trockenen Oberflächen. Die LotuTec®-Beschichtung weist Schmutz ab und erleichtert die Reinigung.

Kann es auf einem Stativ montiert werden?

Ja, es wird ein ZEISS-Stativadapter 1/4'' (Bestellnummer 52 83 88) oder der Universaladapter Binofix benötigt. Das Modell 15x56 enthält den Adapter.

Wie lagere ich das Fernglas, um Schimmel zu vermeiden?

Lagern Sie das Fernglas an einem trockenen und gut belüfteten Ort. Stellen Sie sicher, dass die Linsenoberflächen sauber und trocken sind. In tropischen Regionen ist es besonders wichtig, es in einer trockenen Umgebung aufzubewahren.

Welche Garantie gilt für dieses Fernglas?

ZEISS gewährt eine 10-jährige Garantie auf Material- und Herstellungsfehler an optischen und mechanischen Komponenten. Für elektronische Komponenten beträgt die Garantie 2 Jahre. Eine Online-Registrierung und Vorlage des Kaufbelegs sind erforderlich.

Wie hoch ist der Augenabstand?

Der Austrittspupillenabstand beträgt 18 mm, was eine bequeme Beobachtung mit Brille ermöglicht. Die verstellbaren Augenmuscheln helfen, den Abstand anzupassen.

Wie stelle ich den Pupillenabstand ein?

Klappen Sie die beiden Hälften des Fernglases um die Mittelachse, bis Sie ein einziges rundes Bild sehen. Der einstellbare Abstand beträgt 57 bis 74 mm.

Wie verwende ich die Schutzkappen?

Setzen Sie die Okularkappe auf die Augenmuscheln und die Objektivkappe auf das Objektiv. Heben Sie sie vor dem Gebrauch mit den Zeigefingern an. Die Objektivkappe ist am Tragegurt befestigt.

Welches zusätzliche Zubehör ist erhältlich?

Optionales Zubehör: Air Cell Komfort-Tragegurt (52 91 13), Stativadapter 1/4'' (52 83 88), Binofix-Adapter (52 83 87) und 3x12 Mono Vergrößerungsgerät (52 20 12). Es gibt auch spezifische Adapter für die Modelle mit 42 und 56 mm.

BEDIENUNGSANLEITUNG Conquest HD 8x56 ZEISS

Gebrauchshinweise / Garantie

Wir gratulieren Ihnen zu Ihrem neuen ZEISS CONQUEST® HD Feringlas, Genießen Sie das eindrucksvolle Erlebnis naturgetreuer Bildwiedergabe, das sich durch Brillanz und hohe Farafreue auszeichnet.

Die Produkte der Marke ZUSS sind gesagt durch hervonagernde optische Leistungen, prämse verarbeitung und lange Lebensdauer. Bitte beachten Sie folgende Gebrauchshinweise, damit Sie ihr Product optimal nutzen können und es Ihnen aber viele Jahre ein zuverlässiger Begleiter wird.

Informationen für Ihre Sicherheit

Umwelteinflüsse

• Schauen Sie keinesfalls mit dem Fernglas in die Sonne oder in Laserlichtquellen, dies kann zu schweren Augenverletzungen führen.
• Setzen Sie das Gerät nicht ohne Schutzdeckel langere Zeit der Sonne aus. Das Objektiv und das
• Vermeiden Sie Berührungen der Metalleberfläche nach Sonneneinstrahlung oder Kälte.

Verschluckungsgefahr

Lassen Sie die abrechnibaren Außenteile nicht in die Hände von Kindern getalen (Verschluck-ungegeland).

Inhaltsverzeichnis

Bezeichnung der Bauteile 1

Lieferumfang

Beobachten mit und ohne Brille 1

Reinigen und Wechseln der Augenmuschein 2

Anpassen an den Augenabstand (Pupillendistanz) 2

Bildscharie einstellen 2

Anbringen des Tragebandes und der Schutzkappen 2

Gebrauch des Okularschutzdeckels 3

Gebrauch des Objektischutzdeckels 3

Befestigung auf einem Stativ. 3

Pillege und Wartung 3

Ersatzteile für ZEISS CONQUEST HD A

Zubehör für ZEISS CONQUEST HD 4

Technische Daten 5

Garantie 78

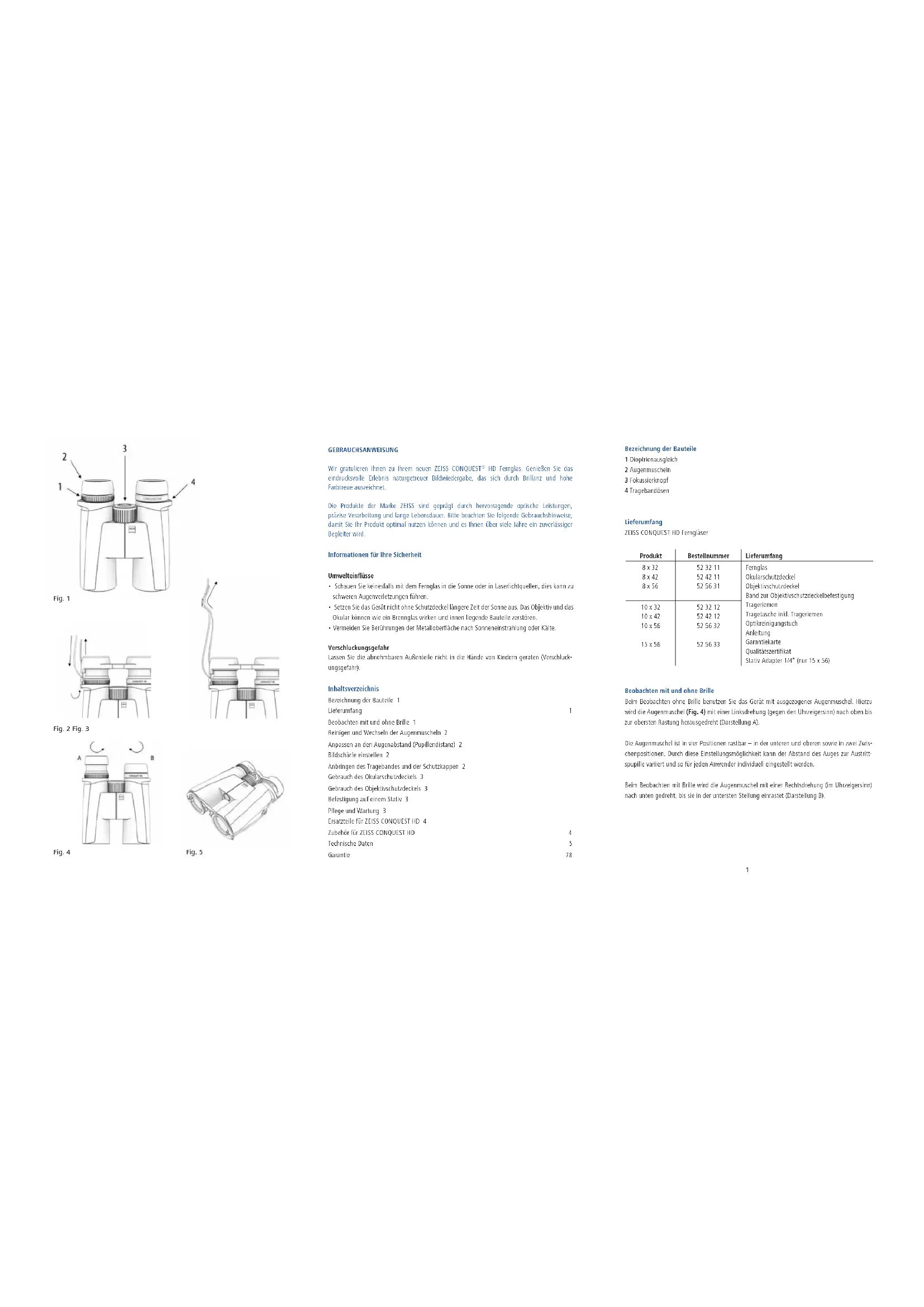

Bezeichnung der Bauteile

1 Dioprenausgleich

2 Augenmuscheln

3 Fokussierknopf

4 Tragebandöser

Lieferumfang
ZEISS CONQUEST HD Ferroclaser

Produkt	Bestellnummer	Lieferumfang
8 x 32	52 32 11	Fenglas
8 x 42	52 42 11	Okularschutzdeckel
8 x 56	52 56 31	ObjectgeschutzdeckelBand zur Objektivschutzdeckelbefestigung
10 x 32	52 32 12	Trageniemen
10 x 42	52 42 12	Tragetasche inkl. Trageriemen
10 x 56	52 56 32	OptaktreinigungstuchAnleitung
15 x 56	52 56 33	GarantiekarteQualitätssenzifikatStarve Adapter 1/4" (kur 15 x 56)

Beobachten mit und ohne Brille

Beim Beobachten ohne Brille benutzer Sie das Gerät mit ausgezogener Augenmuschel. Hierzu wird die Augenmusche (Fig. 4) mit einer Linksdrehung (gegen den Uhrzeigersinn) nach oben bis zur obersten Rastung herausgedreht (Darstellung Alt).

Die Augenmuschel ist in vier Positionen rastbar – in der unteren und oberen sowie in zwei Zwischenpositionen. Durch diese Einstellungsmöglichkeit kann der Abstand des Auges zur Austrittspupille variert und so für jeden Anwender individuell eingestellt werden.

Beim Beobachten mit Brüle wird die Augenmuschel mit einer Rechtsdrehung (im Uhrzeigersinn) nach unten gedreht, bis sie in der untersten Stellung einrastet (Darstellung B).

Reinigen und Wechseln der Augenmuscheln

Die Augenmuscheln (komplette Baugruppe) können zum Austausch oder zur Reinigung vom Fernglas abgeschraubt werden.

Dazu wird die Augenmuschel (Fig. 4) bis zum Anschlag nach oben herausgedreht und im gleichen Drehsinn weiter über ein Gewinde ganz abgeschraubt. Nach Reinigung oder Austausch wird die Augenmuschel durch Rechtsdrehung (im Uhrzeigersinn) bis zum Anschlag in die unterste Raststufe gedreht. Anschließend wird die Augenmuschel auf das Fernglas aufgesteckt und dann ebenfalls durch Rechtsdrehung bis zum Anschlag aufgeschraubt und angezogen.

Anpassen an den Augenabstand (Pupillendistanz)

Durch Knicken der Fernglashälften um die Mittelachse wird der Augenabstand so eingestellt, dass sich beim Beobachten mit beiden Augen ein kreisrundes Bild ergibt.

Bildschärfe einstellen

Das Fernglas hat einen Fokussierknopf (Fig. 1/3) und einen Dioptrienausgleich (Fig. 1/1). Zum Einstellen schließen Sie das rechte Auge und stellen Sie mit dem Fokussierknopf (Fig. 1/3) das Bild in der linken Fernglashälfte scharf ein. Danach das linke Auge schließen und – falls erforderlich – die Bildschärfe der rechten Fernglashälfte mit dem Dioptrienausgleich (Fig. 1/1) nachstellen.

Die Dioptrieneinstellung ist mit einer Skala mit den Zeichen „+“ und „-“ versehen und hat einen Indexpunkt als Anhaltspunkt (Einstellung des Dioptrienausgleichs für verschiedene Anwender).

Hinweis: Verwenden Sie immer das gleiche Objekt, um beide Bilder scharf einzustellen! Zur weiteren Scharfeinstellung auf verschiedene Entfernungen ist nur noch der Fokussierknopf (Fig. 1/3) zu betätigen.

Anbringen des Tragebandes und der Schutzdeckel

Das Trageband, der Okularschutzdeckel und die Objektivschutzdeckel befinden sich in der Verpackung. Diese werden, wie in den Fig. 2 + 3 + 5 dargestellt, an den Tragebandösen bzw. mit dem Trageband am Fernglas befestigt.

Das Band für den Objektivschutzdeckel ist direkt (wahlweise rechts oder links) am Objektivschutzdeckel anzubringen. Zum Befestigen am Gerät nutzen Sie wahlweise den Trageriemen oder eine der beiden Tragebandösen.

Hinweis: Durch die Ösen an dem Okularschutzdeckel das Trageband nur einfach durchführen. Bevor das Trageband, wie in Fig. 3 dargestellt, angebracht wird, sollte die Bandlänge auf die gewünschte Länge durch Nachführen oder Nachlassen des Bandes eingestellt werden. Auf

der gegenüberliegenden Seite verfahren Sie bitte in der gleichen Reihenfolge. Nach eigenem Ermessen können Sie den Okularschutzdeckel auch nur auf einer Seite einfädeln.

Gebrauch des Okularschutzdeckels

Der Okularschutzdeckel wird auf den Augenmuscheln gehalten. Vor Gebrauch des Fernglases wird der Okularschutzdeckel mit den Zeigefingern abgestreift.

Gebrauch des Objektivschutzdeckels

Der Objektivschutzdeckel wird im Objektiv gehalten. Vor Gebrauch des Fernglases wird der Objektivschutzdeckel mit den Zeigefingern abgestreift.

Befestigung auf einem Stativ

Die Ferngläser der ZEISS CONQUEST HD Reihe können zusammen mit dem ZEISS Stativ Adapter 1/4" oder dem universalen ZEISS Fernglas-Stativadapter auf jedem handelsüblichen Fotostativ befestigt werden.

Die Bestellnummern von ZEISS Stativen und des Fernglas-Stativadapters Binofix entnehmen Sie dem Kapitel „Zubehör für ZEISS CONQUEST HD“.

Pflege und Wartung

Das Fernglas ist mit der ZEISS LotuTec ^® Beschichtung versehen. Die wirkungsvolle Schutz-schicht für die Linsenoberflächen reduziert das Verschmutzen der Linse spürbar durch eine besonders glatte Oberfläche und einen damit verbundenen starken Abperleffekt. Alle Arten von Verunreinigungen haften weniger an und lassen sich schnell, leicht und schlierenfrei entfernen. Dabei ist die LotuTec ^® Beschichtung widerstandsfähig und abriebfest.

Zur Reinigung der Linsenoberfläche empfehlen wir das beiliegende ZEISS Optikreinigungstuch. Auch Fett, Fingerabdrücke und Schmutz können Sie damit mühelos und schlierenfrei entfernen. Grobe Schmutzteilchen (z. B. Sand) auf den Linsen nicht abwischen, sondern wegblasen oder mit einem Haarpinsel entfernen. Andere Textilien wie Kleidungsstücke oder Taschentücher können Ihre Linse verkratzen und statisch aufladen.

Wir empfehlen eine regelmäßige Reinigung der Linsenflächen. Verschmutzungen, insbesondere Fett oder Fingerabdrücke, können nach einiger Zeit die Linsenoberflächen angreifen. Gegen den besonders in den Tropen möglichen Pilzbelag auf der Optik hilft eine trockene Lagerung und stets gute Belüftung der äußeren Linsenflächen.

Ersatzteile für ZEISS CONQUEST HD

Falls Sie Ersatzteile für Ihr Fernglas benötigen sollten, wie z. B. Schutzdeckel, wenden Sie sich bitte an Ihren Fachhändler, die Landesvertretung oder unseren Kundenservice.

Für telefonische Kundenserviceanfragen stehen wir Ihnen gerne Montag bis Freitag von 8 bis 18 Uhr (MEZ) zur Verfügung.

Tel.: [phone]

Fax: [phone]

[e-mail]

Zubehör für ZEISS CONQUEST HD ^1

Air-Cell-Komfort-Trageriemen 52 91 13

Alu-Stativset inkl. Videokopf und Trageband 00 00 00-1778-480

Carbon-Stativset inkl. Videokopf und Trageband 00 00 00-1793-996

Stativ Adapter 1/4" 52 83 88

Binofix-Fernglas-Stativadapter 52 83 87

Vergrößerungsvorsatz 3 x 12 Mono 52 20 12

Adapter für ZEISS CONQUEST HD 42 52 83 77

Adapter für ZEISS CONQUEST HD 56 52 83 79

1 Zubehör ist nicht im Lieferumfang enthalten.

Technische Daten		8x32 10x3	2 8x42 10 x 42	8x56 10x56	15x56
Vergrößerung 8 10 8 10 8 10 15
Wirksamer Objektivdurchmesser	(mm)	32	32	42	42	56	56	56
Austrittspupillen-Durchmesser	(mm)	4	3,2	5,25	4,2	7	5,6	3,7
Dämmerungszahl		16	17,9	18,3	20,5	21,2	23,7	29,0
Sehfeld	(m/1000m)	140	118	128	115	125	115	80
Subjektiver Sehwinkel	(°)	64	68	59	66	57	66	69
Naheinstellgrenze	(m)	1,5		2		3,5
Dioptrienverstellbereich	(dpt)	+/- 4
Austrittspupillenabstand	(mm)	16		18
Pupillendistanz	(mm)	54 - 74				57 - 74
Objektivtyp		HD-Typ
Prismensystem		Schmidt-Pechan				Abbe-König
Vergütung		LotuTec® / T*
Stickstofffüllung		Ja
Wasserdicht	(mbar)	400
Funktionstemperartur	(°C)	-20 / +63
Länge	(mm)	132		150		210
Breite bei einer Augenweite von 65 mm	(mm)	118		120		145
Gewicht	(g)	630		795		1265	1275	1295

INSTRUCTIONS FOR USE

Selbstständige Garantie für Ferngläser, Spektive und Zielfernrohre

Der Name ZEISS steht für ein zuverlässig hohes Qualitätsniveau. Deshalb gewähren wir als Hersteller – unabhängig von den Gewährleistungsverpflichtungen des Verkäufers gegenüber dem Kunden – für dieses Produkt von ZEISS eine Garantie von 10 Jahren in folgendem Umfang:

- Bei Mängeln, die auf Material- oder Verarbeitungsfehlern der optischen und mechanischen Bauteile beruhen, tragen wir für 10 Jahre nach dem Kauf (Kaufdatum) die Kosten für Arbeit und Materialien. Bei Mängeln, die auf Material- oder Verarbeitungsfehlern der elektronischen Bauteile beruhen, tragen wir in den ersten 2 Jahren nach dem Kauf (Kaufdatum) die Kosten für Arbeit und Materialien. Wir behalten uns vor, nach eigenem Ermessen mangelhafte Produkte zu reparieren, defekte Teile auszutauschen oder das Produkt durch ein gleichartiges, mangelfreies Produkt zu ersetzen. Soweit es sich um ein Gerät in Sonderfarbe handelt, behalten wir uns vor, es in ein Gerät in Standardfarbe umzutauschen. Darüber hinausgehende Ansprüche, gleich welcher Art und gleich aus welchem Rechtsgrund im Zusammenhang mit dieser Garantie, sind ausgeschlossen.

• Ein Anspruch auf Garantieleistungen besteht nicht, wenn ein Mangel auf unsachgemäßen Gebrauch zurückzuführen ist oder wenn Fremdzubehör verwendet wird.
• Die Garantie entfällt nach Eingriffen und Reparaturen, die nicht durch einen von uns autorisierten Servicedienst durchgeführt wurden. Für Verschleißteile wie Trageriemen, Schutzkappen, Gummiarmierung, Kunststoffteile u. ä. gewähren wir Garantie im Rahmen der gesetzlichen Gewährleistungsbestimmungen.
• Weitergehende Ansprüche der Garantieleistung, ob aus Vertrag oder Gesetz, sind ausgeschlossen, insbesondere Ansprüche auf Ersatz von solchen Schäden, die nicht an der Ware selbst entstanden sind (mittelbare Schäden). Dies gilt nicht, soweit in Fällen des Vorsatzes oder der groben Fahrlässigkeit kraft Gesetzes zwingend gehaftet wird.
• Sofern Sie Ihr ZEISS Produkt bei uns registrieren möchten, können Sie dieses über unsere Online-Registrierung auf unserer Website unter www.zeiss.de/sportsoptics/registration tun. Nach Registrierung erhalten Sie eine Bestätigungsemail.
• Grundsätzlich empfehlen wir, Geräte immer in der Originalverpackung und mit der Registrierungsbestätigung wahlweise gerne direkt an unseren Kundenservice in Wetzlar (Adresse siehe unten) oder über einen autorisierten ZEISS Händler einzusenden. Soweit vorhanden, legen Sie bitte die Garantiekarte / Registrierungsbestätigung und / oder den Kaufbeleg dazu. Wichtig wäre, dass Sie kurz beschrei-

ben, was repariert werden soll – das beschleunigt die Abwicklung und Sie erhalten Ihr Gerät schneller zurück. Am besten laden Sie dazu unser Reparatur-Formular herunter. Diese finden Sie auf unserer Homepage im Download-Center oder im Bereich Service & Reparatur. Einfach den Bogen ausfüllen und mit Ihrem gut verpackten Produkt einsenden.

- Es gilt das Recht der Bundesrepublik Deutschland. Gerichtsstand bei Kaufleuten ist Wetzlar.
