Conquest HD 8x56 - Jumelles ZEISS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles
Marque	ZEISS
Modèle	Conquest HD 8x56
Grossissement	8x
Diamètre de l'objectif	56 mm
Diamètre de la pupille de sortie	7 mm
Champ visuel à 1000 m	125 m
Angle visuel subjectif	57°
Limite de mise au point proche	3,5 m
Plage de compensation dioptrique	±4 dpt
Distance de la pupille de sortie	18 mm
Distance interpupillaire	57-74 mm
Système de prismes	Abbe-König
Revêtement antireflet	LotuTec® / T*
Remplissage d'azote	Oui
Étanchéité	400 mbar
Température de fonctionnement	-20 °C à +63 °C
Longueur	210 mm
Largeur (à 65 mm d'IPD)	145 mm
Poids	1265 g
Type de lentilles	HD-Typ
Accessoires inclus	Bouchons de protection, courroie de transport, sac, lingette nettoyante, instructions, carte de garantie

FOIRE AUX QUESTIONS - Conquest HD 8x56 ZEISS

Comment ajuster la mise au point et la compensation dioptrique ?

Fermez l'œil droit et tournez la molette de mise au point centrale (3) pour faire la mise au point du côté gauche. Ensuite, fermez l'œil gauche et tournez la bague de compensation dioptrique (1) jusqu'à ce que l'image soit nette. Une fois réglé, utilisez uniquement la molette de mise au point pour différentes distances.

Comment utiliser les jumelles avec ou sans lunettes ?

Sans lunettes : sortez les œilletons en les tournant vers la gauche jusqu'au dernier cran. Avec lunettes : abaissez les œilletons en tournant vers la droite jusqu'à la position inférieure. Les œilletons ont quatre positions de verrouillage.

Comment nettoyer correctement les lentilles ?

Utilisez la lingette nettoyante ZEISS incluse. Pour les particules grossières (sable), soufflez ou utilisez un pinceau doux. Ne frottez pas les surfaces sèches. Le revêtement LotuTec® repousse la saleté et facilite le nettoyage.

Peut-on le monter sur un trépied ?

Oui, un adaptateur pour trépied ZEISS 1/4'' (numéro de commande 52 83 88) ou l'adaptateur universel Binofix est nécessaire. Le modèle 15x56 inclut l'adaptateur.

Comment stocker les jumelles pour éviter les moisissures ?

Rangez les jumelles dans un endroit sec et ventilé. Assurez-vous que les surfaces des lentilles sont propres et sèches. Dans les régions tropicales, il est particulièrement important de les maintenir dans un environnement sec.

Quelle est la garantie de ces jumelles ?

ZEISS offre une garantie de 10 ans pour les défauts de matériau et de fabrication sur les composants optiques et mécaniques. Pour les composants électroniques, la garantie est de 2 ans. Un enregistrement en ligne et la présentation du justificatif d'achat sont requis.

Quelle est la distance de dégagement oculaire ?

La distance de la pupille de sortie est de 18 mm, ce qui permet une observation confortable avec des lunettes. Les œilletons réglables aident à adapter la distance.

Comment ajuster la distance interpupillaire ?

Pliez les deux moitiés des jumelles autour de l'axe central jusqu'à voir une seule image circulaire. La distance réglable est de 57 à 74 mm.

Comment utiliser les bouchons de protection ?

Placez le couvercle d'oculaire sur les œilletons et le couvercle d'objectif sur l'objectif. Avant utilisation, soulevez-les avec les index. Le couvercle d'objectif est fixé à la courroie de transport.

Quels accessoires supplémentaires sont disponibles ?

Accessoires optionnels : courroie confort Air Cell (52 91 13), adaptateur pour trépied 1/4'' (52 83 88), adaptateur Binofix (52 83 87), et dispositif de grossissement 3x12 Mono (52 20 12). Il existe également des adaptateurs spécifiques pour les modèles de 42 et 56 mm.

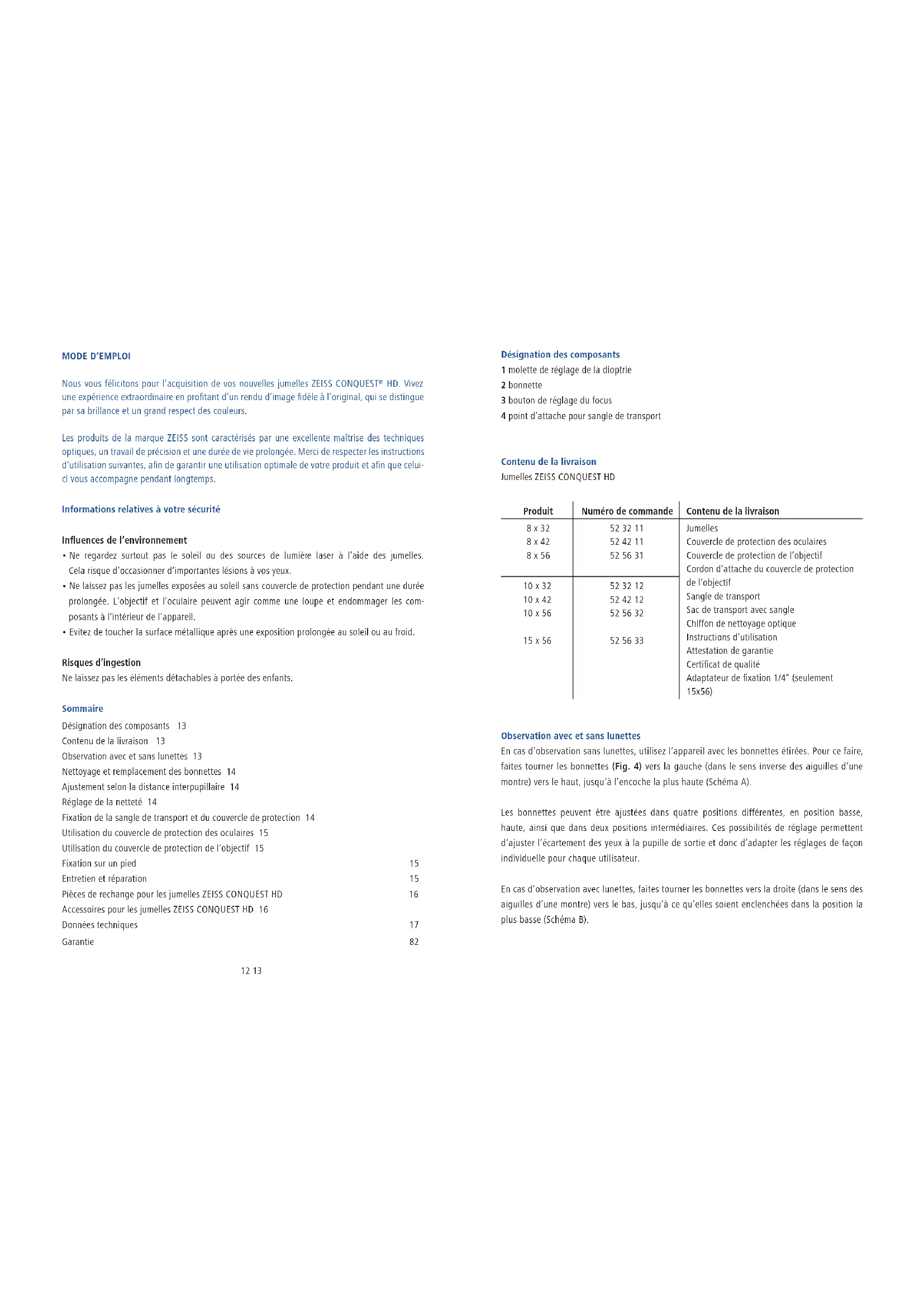

MODE D'EMPLOI Conquest HD 8x56 ZEISS

Mode d'emploi / Garantie

Nous vous félicitons pour l'acquisition de vos nouvelles jumelles ZEISS CONQUEST® HD. Vivez une expérience extraordinaire en profitant d'un rendu d'image fidèle à l'original, qui se distingue par sa brillance et un grand respect des couleurs.

Les produits de la marque ZEISS sont caractérisés par une excellente maîtrise des techniques optiques, un travail de précision et une durée de vie prolongée. Merci de respecter les instructions d'utilisation suivantes, afin de garantir une utilisation optimale de votre produit et afin que celui-ci vous accompagne pendant longlemps.

Informations relatives à votre sécurité

Influences de l'environnement

• Ne regardez surtout pas le soleil ou des sources de lumière laser à l'aide des jumelles. Cela risque d'occasionner d'importantes lésions à vos yeux.
• Ne laissez pas les jumelles exposées au soleil sans couvercle de protection pendant une durée prolongée. L'objectif et l'oculaire peuvent agir comme une loupe et endommager les composants à l'intérieur de l'appareil.
• Evitez de toucher la surface métallique après une exposition prolongée au soleil ou au froid.

Risques d'ingestion

Ne laissez pas les éléments détachables à portée des enfants.

Sommaire

Désignation des composants 13

Contenu de la livraison 13

Observation avec et sans lunettes 13

Nettoyage et remplacement des bonnettes 14

Ajustement selon la distance interpupillaire 14

Réglage de la netteté 14

Fixation de la sangle de transport et du couvercle de protection 14

Utilisation du couvercle de protection des oculaires 15

Utilisation du couvercle de protection de l'objectif 15

Fixation sur un pied	15
Entretien et réparation	15
Pièces de rechange pour les jumelles ZEISS CONQUEST HD	16
Accessoires pour les jumelles ZEISS CONQUEST HD 16
Données techniques	17
Garantie	82

Désignation des composants

1 molette de réglage de la dioptrie
2 bonnette
3 bouton de réglage du focus
4 point d'attache pour sangle de transport

Contenu de la livraison

Jumelles ZEISS CONQUEST HD

Produit	Numéro de commande	Contenu de la livraison
8 x 32	52 32 11	Jumelles
8 x 42	52 42 11	Couvercle de protection des oculaires
8 x 56	52 56 31	Couvercle de protection de l'objectif
		Cordon d'attache du couvercle de protection de l'objectif
10 x 32	52 32 12	Sangle de transport
10 x 42	52 42 12	Sac de transport avec sangle
10 x 56	52 56 32	Chiffon de nettoyage optique
15 x 56	52 56 33	Instructions d'utilisation
		Attestation de garantie
		Certificat de qualité
		Adaptateur de fixation 1/4" (seulement 15x56)

Observation avec et sans lunettes

En cas d'observation sans lunettes, utilisez l'appareil avec les bonnettes étirées. Pour ce faire, faites tourner les bonnettes (Fig. 4) vers la gauche (dans le sens inverse des aiguilles d'une montre) vers le haut, jusqu'à l'encoche la plus haute (Schéma A).

Les bonnettes peuvent être ajustées dans quatre positions différentes, en position basse, haute, ainsi que dans deux positions intermédiaires. Ces possibilités de réglage permettent d'ajuster l'écartement des yeux à la pupille de sortie et donc d'adapter les réglages de façon individuelle pour chaque utilisateur.

En cas d'observation avec lunettes, faites tourner les bonnettes vers la droite (dans le sens des aiguilles d'une montre) vers le bas, jusqu'à ce qu'elles soient enclenchées dans la position la plus basse (Schéma B).

Nettoyage et remplacement des bonnettes

Les bonnettes (module complet) peuvent être dévissées pour procéder à un remplacement ou au nettoyage des jumelles.

Pour ce faire, dévissez les bonnettes (Fig. 4) vers le haut jusqu'à l'encoche et dévissez entièrement le filetage, dans le même sens de rotation. Une fois le nettoyage ou le remplacement effectué, vissez à nouveau les bonnettes en tournant vers la droite (dans le sens des aiguilles d'une montre) jusqu'à ce qu'elles s'enclenchent dans le cran le plus bas. Ensuite, enclenchez et serrez les bonnettes dans les jumelles en tournant toujours vers la droite jusqu'à l'encoche.

Ajustement selon la distance interpupillaire

En pliant les deux moitiés des jumelles sur l'axe du milieu, la distance interpupillaire est réglée de façon à obtenir une image circulaire en regardant avec les deux yeux.

Réglage de la netteté

Les jumelles comportent un bouton de réglage du focus (Fig. 1/3) et une molette de réglage de la dioptrie (Fig. 1/1).

Pour procéder au réglage, fermez l'œil droit et réglez l'image dans la moitié gauche de la jumelle à l'aide du bouton de réglage du focus (Fig. 1/3) Puis fermez l'œil gauche et, si nécessaire, réglez l'image dans la moitié droite de la jumelle à l'aide de la molette de réglage de la dioptrie (Fig. 1/1).

Le réglage de la dioptrie est gradué avec une échelle représentée par les signes « + » et « - » et a un point d'indice comme point de repère (réglage de la dioptrie pour différents utilisateurs).

Remarque : Utilisez systématiquement le même objet pour régler la netteté des deux images ! Pour procéder à d'autres réglages, pour des distances différentes, utilisez uniquement le bouton de réglage du focus (Fig. 1/3).

Fixation de la sangle de transport et du couvercle de protection

Dans l'emballage, vous trouverez la sangle de transport, le couvercle de protection des oculaires et le couvercle de protection de l'objectif. Ces éléments seront fixés sur les points d'attache des jumelles, comme indiqué dans les Fig. 2 + 3 + 5 ou attachés aux jumelles, en ce qui concerne la sangle.

L'attache du couvercle de protection de l'objectif doit être mise en place directement (à gauche ou à droite, au choix) sur le couvercle de protection de l'objectif. Pour le fixer sur l'appareil, utilisez au choix le cordon d'attache ou l'un des deux points d'attache de la sangle de transport.

Remarque : Faites simplement passer la sangle dans les points d'attache du couvercle de protection des oculaires. Avant que la sangle, comme indiqué sur la Fig. 3, ne soit mise en place, ajustez la longueur de la sangle à la longueur désirée en serrant ou en desserrant la sangle. Procédez de la même manière pour l'autre côté. Si vous le souhaitez, vous pouvez ne fixer le couvercle de protection des oculaires que d'un seul côté.

Utilisation du couvercle de protection des oculaires

Le couvercle de protection des oculaires est fixé sur les bonnettes. Avant d'utiliser les jumelles, retirez le couvercle de protection des oculaires avec votre index.

Utilisation du couvercle de protection de l'objectif

Le couvercle de protection de l'objectif est fixé sur l'objectif. Avant d'utiliser les jumelles, retirez le couvercle de protection de l'objectif avec votre index.

Fixation sur un pied

Grâce à l'adaptateur adaptateur de fixation 1/4" ou la universel de fixation de la marque ZEISS, les jumelles de la gamme ZEISS CONQUEST HD peuvent être fixées sur un pied de fixation classique pour appareil photo. Les numéros de commande des pieds de fixation ZEISS et de l'adaptateur de fixation pour jumelles Binofix sont indiqués dans la section Accessoires pour les jumelles ZEISS CONQUEST HD.

Entretien et réparation

Les jumelles sont équipées du revêtement LotuTec ^ de la marque ZEISS. Cette couche de protection efficace pour les surfaces des lentilles réduit sensiblement la quantité d'impuretés présentes sur les lentilles en rendant leur surface particulièrement lisse et en accentuant ainsi l'effet hydrophobe. Tous les types d'impuretés s'accrochent moins à la surface et peuvent être retirés rapidement, facilement et sans traces. Ainsi, le revêtement LotuTec ^ est résistant et antiabrasif.

Pour procéder au nettoyage de la surface des lentilles, nous vous recommandons d'utiliser le chiffon de nettoyage ZEISS fourni avec les jumelles. Il permet de retirer complètement les traces de gras, les empreintes de doigts et toutes les saletés, sans laisser de traces. Ne frottez pas les particules de saleté grossières (par ex. le sable), essayez plutôt de les retirer en soufflant dessus ou en utilisant un pinceau. L'utilisation d'autres textiles, comme des vêtements ou des mouchoirs, risque d'occasionner des rayures sur les lentilles ou de les charger en électricité statique.

Nous vous recommandons de nettoyer régulièrement les lentilles. Les impuretés, en particulier les traces de gras ou les empreintes de doigts, peuvent fragiliser les lentilles à long terme.

Afin d'éviter la formation de champignons sur le matériel optique, en particulier en cas d'utilisation en milieu tropical, conservez les jumelles dans un lieu sec et assurez-vous que la surface extérieure des lentilles est constamment bien aérée.

Pièces de rechange pour les jumelles ZEISS CONQUEST HD

Si vous avez besoin de pièces de rechange pour vos jumelles, comme un nouveau couvercle de protection par exemple, veuillez vous adresser à votre revendeur, au représentant régional ou à notre service client.

Notre service client est disponible pour répondre à toutes vos questions par téléphone, du lundi au vendredi, de 8h à 18h (CET).

Tel.: [phone]

Fax: [phone]

[e-mail]

Accessoires pour les jumelles ZEISS CONQUEST HD ^1

Sangle Air Cell Komfort 52 91 13

Kit de fixation avec pied en alu, tête vidéo et sangle incl. 00 00 00-1778-480

Kit de fixation avec pied en carbone, tête vidéo et sangle incl. 00 00 00-1793-996

Adaptateur de fixation 1/4" 52 83 88

Adaptateur de fixation pour jumelles Binofix 52 83 87

Zoom 3 x12 Mono 52 20 12

Adaptateur pour ZEISS CONQUEST HD 42 52 83 77

Adaptateur pour ZEISS CONQUEST HD 56 52 83 79

Les accessoires ne sont pas inclus dans le contenu de la livraison !

Données techniques		8x32 10x3	2 8x42 10 x 42	8x56 10x56	15x56
Zoom 8 10 8 10 8 10 15
Diamètre de l'objectif	(mm)	32	32	42	42	56	56	56
Diamètre de la pupille de sortie	(mm)	4	3,2	5,25	4,2	7	5,6	3,7
Amplitude		16	17,9	18,3	20,5	21,2	23,7	29,0
Champ de vision	(m/1000m)	140	118	128	115	125	115	80
Angle visuel subjectif	(°)	64	68	59	66	57	66	69
Limite de proximité	(m)	1,5		2		3,5
Etendue de réglage dioptrique	(dpt)	+/- 4
Distance des pupilles de sortie	(mm)	16		18
Ecart interpupillaire	(mm)	54 - 74				57 - 74
Type d'objectif		HD-Typ
Système de prismes		Schmidt-Pechan Abbe-König
Couche anti-reflet		LotuTec® / T*
Chargé en azote		Oui
Etanchéité à l'eau	(mbar)	400
Température de fonctionnement	(°C)	-20 / +63
Longueur	(mm)	132		150		210
Largeur pour une amplitude visuelle de 65 mm	(mm)	118		120		145
Poids	(g)	630		795		1265	1275	1295

ISTRUZIONI D'IMPIEGO

Garantie pour jumelles, longues-vues et lunettes de visée

Le nom ZEISS est synonyme de haut de gamme et de fiabilité. C'est pourquoi nous accordons, en tant que fabricant, et indépendamment des obligations de garantie du vendeur vis-à-vis du client, une garantie de 10 ans pour ce produit ZEISS.

Couverture de la garantie :

• En cas de vices de matériau ou de fabrication des composants optiques et mécaniques, nous prenons en charge les frais d'ouvrage et de matériaux pour une période de 10 ans à compter de l'achat (date d'achat). En cas de vices de matériau ou de fabrication des composants électroniques, nous prenons en charge les frais d'ouvrage et de matériaux pour une période de 2 ans à compter de l'achat (date d'achat). Nous nous réservons le droit, à notre seule discrétion, de procéder à la réparation de produit présentant un vice, au changement d'une pièce défectueuse et au remplacement d'un produit par un produit équivalent. Dans la mesure où l'appareil concerné est dans un coloris spécial, nous réservons le droit de l'échanger contre un produit dans un coloris standard. Toute exigence allant au-delà de cette garantie est totalement exclue.
• Toute demande en garantie est annulée si le défaut est provoqué par une utilisation non conforme ou si des accessoires étrangers ont été utilisés.
• La garantie est supprimée en cas d'interventions et de réparations qui n'ont pas été réalisées par un service après-vente que nous avons homologué. Pour les pièces d'usure comme les sangles de port, les capuchons de protection, les renforcements en caoutchouc, les pièces en plastiques et autres, nous fournissons une garantie dans le cadre des dispositions légales.
• Les demandes au-delà de la prestation de garantie, que ce soit d'origine contractuelle ou légale, sont exclues, en particulier les demandes pour des dommages qui ne concernent pas directement la marchandise (dommages consécutifs). Cette clause ne s'applique pas en cas de faute intentionnelle ou de négligence grave pour lesquelles la loi impose une responsabilité.

• Si vous souhaitez enregistrer votre produit ZEISS auprès de notre service, veuillez vous rendre sur notre site Internet, dans la rubrique Enregistrement produit, www.zeiss.com/sportsoptics/registration. Vous recevrez un e-mail de confirmation à l'issue de votre enregistrement.

• En règle générale, nous vous recommandons de conserver systématiquement les produits dans leur emballage d'origine et de les faire parvenir accompagnés de la preuve d'enregistrement directement au service clientèle à Wetzlar (adresse indiquée ci-dessous) ou à un revendeur ZEISS agréé. Dans la mesure du possible, veuillez y joindre également la carte de garantie / preuve d'enregistrement et / ou le ticket de caisse. Vous devez impérativement décrire brièvement ce qui nécessite d'être réparé, vous accélérerez ainsi la prise en charge et l'appareil vous sera plus rapidement retourné. Il est préférable de télécharger par la même occasion le formulaire de réparation, disponible sur notre site dans le Centre de téléchargement ou dans la rubrique Service après-vente. Il vous suffit de remplir le formulaire et de le joindre à votre produit soigneusement emballé.

• Le droit qui s'applique est celui de la République Fédérale d'Allemagne. Le tribunal compétent pour les professionnels est Wetzlar.

Carl Zeiss

Sports Optics GmbH

Carl Zeiss Group

Gloelstrasse 3 – 5

D-35576 Wetzlar

Germany
