Conquest HD 8x56 - Lornetki ZEISS - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia Conquest HD 8x56 ZEISS w formacie PDF.
| Typ produktu | Lornetka |
| Marka | ZEISS |
| Model | Conquest HD 8x56 |
| Powiększenie | 8x |
| Średnica obiektywu | 56 mm |
| Średnica źrenicy wyjściowej | 7 mm |
| Pole widzenia na 1000 m | 125 m |
| Subiektywny kąt widzenia | 57° |
| Minimalna odległość ostrzenia | 3,5 m |
| Zakres korekcji dioptrii | ±4 dpt |
| Odległość źrenicy wyjściowej | 18 mm |
| Odległość między źrenicami | 57-74 mm |
| Układ pryzmatów | Abbe-König |
| Powłoka przeciwodblaskowa | LotuTec® / T* |
| Wypełnienie azotem | Tak |
| Wodoszczelność | 400 mbar |
| Temperatura pracy | -20 °C do +63 °C |
| Długość | 210 mm |
| Szerokość (przy 65 mm IPD) | 145 mm |
| Waga | 1265 g |
| Typ soczewek | HD-Typ |
| Akcesoria w zestawie | Osłony ochronne, pasek transportowy, futerał, ściereczka do czyszczenia, instrukcja, karta gwarancyjna |
Często zadawane pytania - Conquest HD 8x56 ZEISS
Pytania użytkowników dotyczące Conquest HD 8x56 ZEISS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Lornetki w formacie PDF za darmo! Znajdź swoją instrukcję Conquest HD 8x56 - ZEISS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Conquest HD 8x56 marki ZEISS.
INSTRUKCJA OBSŁUGI Conquest HD 8x56 ZEISS

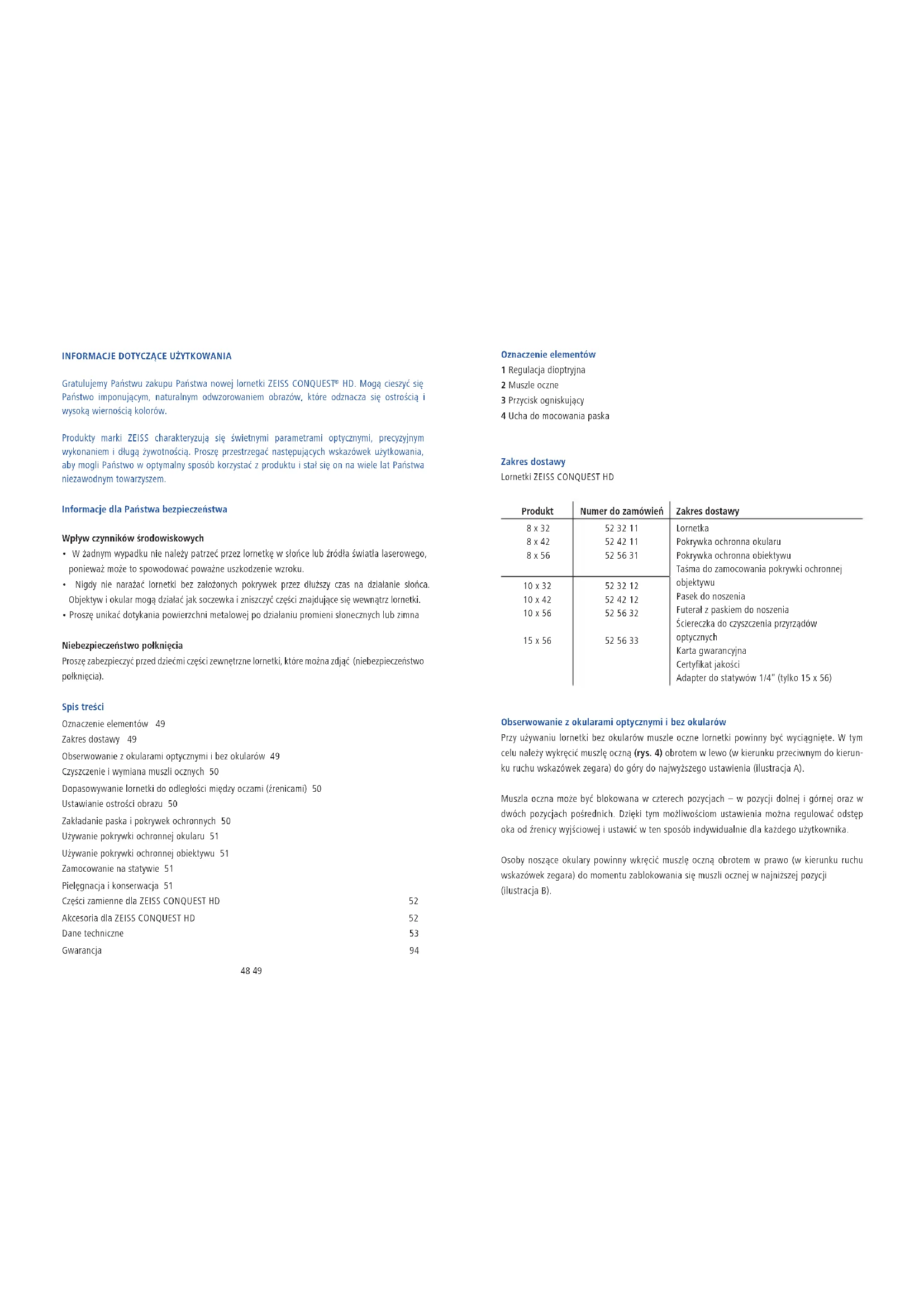

Informacje dotyczące użytkowania / Gwarancja
Gratulujemy Państwu zakupu Państwa nowej lornetki ZEISS CONQUEST® HD. Moga cieszyć się Państwo imponującym, naturalnym odwzorowaniem obrazów, które odznacza się ostrością i wysoką wiernością kolorów.
Produkty marki ZEISS charakteryzują się świetnymi parametrami optycznymi, precyzyjnym wykonaniem i długą żywotnością. Proszę przestrzegać następujących wskazówek użytkowania, aby mogli Państwo w optymalny sposób korzystać z produktu i stał się on na wiele lat Państwa niezawodnym towarzyszem.
Informacje dla Państwa bezpieczeństwa
Wpływ czynników środowiskowych
- W żadnym wypadku nie należy patrzeć przez lornetkę w słońce lub źródła światła laserowego, ponieważ może to spowodować poważne uszkodzenie wzroku.
- Nigdy nie narażać lornetki bez założonych pokrywek przez dłuższy czas na działanie słońca.
Objektyw i okular mogą działać jak soczewka i zniszczyć części znajdujące się wewnątrz lornetki. - Proszę unikać dotykania powierzchni metalowej po działaniu promieni słonecznych lub zimna
Niebezpieczeństwo połknięcia
Proszę zabezpieczyć przed dziećmi części zewnętrzne lornetki, które można zdjąć (niebezpieczeństwo połknięcia).
Spis treści
Oznaczenie elementów 49
Zakres dostawy 49
Obserwowanie z okularami optycznymi i bez okularów 49
Czyszczenie i wymiana muszli ocznych 50
Dopasowywanie lornetki do odległości między oczami (żrenicami) 50
Ustawianie ostrości obrazu 50
Zakładanie paska i pokrywek ochronnych 50
Używanie pokrywki ochronnej okularu 51
Używanie pokrywki ochronnej obiektywu 51
Zamocowanie na statywie 51
Pielęgnacja i konserwacja 51
Części zamienne dla ZEISS CONQUEST HD 52
Akcesoria dla ZEISS CONQUEST HD 52
Dane techniczne 53
Gwarancja 94
Oznaczenie elementów
1 Regulacja dioptryjna
2 Muszle oczne
3 Przycisk ogniskujący
4 Ucha do mocowania paska
Zakres dostawy
Lornetki ZEISS CONQUEST HD
| Produkt | Numer do zamówień | Zakres dostawy |
| 8 x 32 | 52 32 11 | Lornetka |
| 8 x 42 | 52 42 11 | Pokrywka ochronna okularu |
| 8 x 56 | 52 56 31 | Pokrywka ochronna obiektywuTaśma do zamocowania pokrywki ochronnej objektywu |
| 10 x 32 | 52 32 12 | Pasek do noszenia |
| 10 x 42 | 52 42 12 | Futerał z paskiem do noszenia |
| 10 x 56 | 52 56 32 | Ściereczka do czyszczenia przyrządów optycznych |
| 15 x 56 | 52 56 33 | Karta gwarancyjnaCertyfikat jakościAdapter do statywów 1/4" (tylko 15 x 56) |
Obserwowanie z okularami optycznymi i bez okularów
Przy używaniu lornetki bez okularów muszle oczne lornetki powinny być wyciągnięte. W tym celu należy wykręcić muszlę oczną (rys. 4) obrotem w lewo (w kierunku przeciwnym do kierunku ruchu wskazówek zegara) do góry do najwyższego ustawienia (ilustracja A).
Muszla oczna może być blokowana w czterech pozycjach – w pozycji dolnej i górnej oraz w dwóch pozycjach pośrednich. Dzięki tym możliwościom ustawienia można regulować odstęp oka od žrenicy wyjściowej i ustawić w ten sposób indywidualnie dla każdego użytkownika.
Osoby noszące okulary powinny wkręcić muszlę oczną obrotem w prawo (w kierunku ruchu wskazówek zegara) do momentu zablokowania się muszli ocznej w najniższej pozycji (ilustracja B).
Czyszczenie i wymiana muszli ocznych
Muszle oczne (cały zespół) można odkręcić od lornetki w celu ich wymiany lub czyszczenia.
W tym celu należy wykręcić muszlę oczną (rys. 4) do oporu do góry i w tym samym kierunku wykręcić dalej z gwintu. Po wyczyszczeniu lub wymianie muszlę oczną należy wkręcić obrotem w prawo (w kierunku ruchu wskazówek zegara) do oporu w najniższej pozycj blokady. Następnie należy założyć muszlę oczną na lornetkę i nakręcić obrotem w prawo i dokręcić do oporu.
Dopasowywanie lornetki do odległości między oczami (żrenicami)
Rozstaw oczu należy ustawić przez obracanie obu połów lornetki wokół osi środkowej tak, by przy patrzeniu przez lornetkę obydwoma oczami powstał okrągły obraz.
Ustawianie ostrości obrazu
Lornetka posiada przycisk ogniskujący (rys. 1/3) oraz regulację dioptryjną (rys. 1/1).
W celu ustawienia ostrości należy zamknąć prawe oko i wyregulować ostrość obrazu w lewej połowie lornetki przy pomocy przycisku ogniskującego (rys. 1/3). Następnie zamknąć lewe oko i – w razie potrzeby – wyregulować ostrość obrazu prawej połowy lornetki przy pomocy regulacji dioptryjnej (rys. 1/1).
Regulacja dioptryjna jest wyposażona w podziałkę oznakowaną „+” i „-” oraz posiada punkt indeksowy (pozwalający na ustawienie regulacji dioptrycznej dla różnych użytkowników).
Informacja: Aby prawidłowo ustawić ostrość obu obrazów, używaj zawsze tego samego obiektu. W celu dalszego ustawienia ostrości przy różnych odległościach wystarczy użyć przycisku ogniskującego (rys. 1/3).
Zakładanie paska do noszenia i pokrywek ochronnych
Pasek do noszenia, pokrywka okularu i pokrywki obiektywu znajdują się w opakowaniu. Pasek należy przymocować do uch paska na lornetce wzgl. pokrywki do paska w sposób pokazany na rys. 2. + 3 + 5.
Pasek do mocowania pokrywki objektywu należy zamocować bezpośrednio (z prawej lub z lewej strony) do pokrywki obiektywu. Do zamocowania do lornetki można wykorzystać pasek do noszenia lub jedno z obu uch do paska.
Wskazówka: Pasek do noszenia przeprowadzić przez ucha pokrywki okularu. Przed zamocowaniem paska do noszenia w sposób przedstawiony na rys. 3 należy ustawić wymaganą długość paska. Proszę wykonać te czynności na stronie przeciwnej w tej samej kolejności. Pokrywkę okulara można zawiesić według własnego uznania także tylko z jednej strony.
Używanie pokrywki ochronnej okularu
Pokrywka okularu jest zakładana na muszle oczne. Przed używaniem lornetki pokrywkę należy zsunąć palcami wskazującymi.
Używanie pokrywki ochronnej obiektywu
Pokrywka obiektywu jest zakładana na obiektyw. Przed używaniem lornetki pokrywkę należy zsunąć palcami wskazującymi.
Zamocowanie na statywie
Lornetki serii ZEISS CONQUEST HD mogą być mocowane przy pomocy ZEISS adapteru do statywów 1/4" lub uniwersalnego adapteru ZEISS dla statywów lornetek do każdego standardowego statywu fotograficznego.
Numery zamówień dla statywów ZEISS oraz adapteru do statywów lornetek Binofix są podane w rozdziale Akcesoria dla ZEISS CONQUEST HD.
Pielęgnacja i konserwacja
Lornetka jest wyposażona w powlokę ZEISS LotuTec®. Ta skuteczna warstwa ochronna dla powierzchni soczewek wyraźnie redukuje zabrudzenie soczewki dzięki szczególnie gładkiej powierzchni i związanemu z tym skutecznemu efektowi skrapłania. Redukuje to przyleganie wszelkich zabrudzeń, które można usunąć szybko, w prosty sposób i bez smug. Powloka LotuTec® jest równocześnie odporna i wytrzymała na ścieranie.
Do czyszczenia powierzchni soczewek polecamy używanie załączonej ściereczki ZEISS. W ten sposób można bez problemów i smug usunąć tłuszcz, ślady palców i brud. Większe zabrudzenia (np. ziarnka piasku) na soczewkach nie powinny być wycierane, lecz wydmuchiwane albo usuwane pędzelkiem z włosia. Inne tkaniny jak materiał odzieżowy lub chusteczki papierowe mogą porysować soczewkę i naładować ją statycznie.
Zalecamy regularne czyszczenie powierzchni soczewek. Zabrudzenia, a szczególnie tłuszcz i ślady palców mogą po pewnym czasie atakować powierzchnie soczewek. Środkiem zapobiegającym zaatakowaniu elementów optycznych przez grzyb, co jest możliwe szczególnie w tropikalnym klimacie, jest przechowywanie lornetki w suchym miejscu i zawsze dobra wentylacja zewnętrznych powierzchni soczewek.
Części zamienne dla ZEISS CONQUEST HD
Jeżeli będą Państwo potrzebowali części zamiennych do Państwa lornetki, np. pokrywek ochronnych, prosimy o skontaktowanie się z Państwa specjalistycznym sprzedawcą, krajową reprezentacją lub naszym działem serwisu dla klientów.
Jeżeli pragną Państwo skontaktować się z naszym działem obsługi klientów telefonicznie, jesteśmy chętnie do Państwa dyspozycji od poniedziałku do piątku w godz od 8 do 18 (CET).
Tel.: +49 (0) 64 41-4 67 61
Faks: +49 (0) 64 41-4 83 69
service.sportsoptics@zeiss.de
Akcesoria dla ZEISS CONQUEST HD ^1
Pasek do noszenia Air Cell Komfort 52 91 13
Zestaw statywu aluminiowego łącznie z głowicą wideo
i paskiem do noszenia 00 00 00-1778-480
Zestaw statywu karbonowego łącznie z głowicą wideo
i paskiem do noszenia 00 00 00-1793-996
Adapteru do statywów 1/4" 52 83 88
Adapter do statywów lornetek Binofix 52 83 87
Przystawka powiększająca 3 x12 mono 52 20 12
Adapter do ZEISS CONQUEST HD 42 52 83 77
Adapter do ZEISS CONQUEST HD 56 52 83 79
Wyposażenie nie jest objęte zakresem dostawy!
| Dane techniczne | 8x32 10x3 | 2 8x42 10 x 42 | 8x56 10x56 | 15x56 | ||||
| Powiększenie 8 10 8 10 8 10 15 | ||||||||
| Średnica obiektywu | (mm) | 32 | 32 | 42 | 42 | 56 | 56 | 56 |
| Średnica żrenicy wyjściowej | (mm) | 4 | 3,2 | 5,25 | 4,2 | 7 | 5,6 | 3,7 |
| Liczba zmierzchowa | 16 | 17,9 | 18,3 | 20,5 | 21,2 | 23,7 | 29,0 | |
| Pole widzenia na 1000 m | (m/1000m) | 140 | 118 | 128 | 115 | 125 | 115 | 80 |
| Subiektywny kąt widzenia | (°) | 64 | 68 | 59 | 66 | 57 | 66 | 69 |
| Granica bliskiego ustawienia | (m) | 1,5 | 2 | 3,5 | ||||
| Zakres regulacji dioptrii | (dpt) | +/- 4 | ||||||
| Odstęp żrenicy wyjściowej | (mm) | 16 | 18 | |||||
| Rozstaw żrenic | (mm) | 54 - 74 | 57 - 74 | |||||
| Typ obiektywu | HD-Typ | |||||||
| System pryzmatowy | Schmidt-Pechan | Abbe-König | ||||||
| Powloka antyrefleksyjna | LotuTec® / T* | |||||||
| Wypełnienie azotem | Tak | |||||||
| Wodoszczelność | (mbar) | 400 | ||||||
| Zakres temperatury | (°C) | -20 / +63 | ||||||
| Długość | (mm) | 132 | 150 | 210 | ||||
| Szerokość przy rozstawie oczu 65 mm | (mm) | 118 | 120 | 145 | ||||
| Ciężar | (g) | 630 | 795 | 1265 | 1275 | 1295 | ||
HASZNÁLATI UTASÍTÁS
Oddzielna gwarancja na lornetki, lunety i celowniki lunetkowe
Nazwa ZEISS oznacza niezawodną, wysoką jakość. W związku z tym udzielamy jako producent na ten produkt marki ZEISS – niezależnie od istniejących zobowiązań gwarancyjnych sprzedawcy wobec klienta gwarancji na okres 10 lat o następującym zakresie:
- W razie wad, których przyczyną są błędy materiałowe lub produkcyjne elementów optycznych i mechanicznych, ponosimy w okresie 10 lat po zakupieniu (data zakupu) koszty naprawy i koszty materiałowe. W razie wad, których przyczyną są błędy materiałowe lub produkcyjne elementów elektronicznych ponosimy w ciągu 2 pierwszych lat po zakupieniu (data zakupu) koszty naprawy i koszty materiałowe. Zastrzegamy sobie według własnego uznania naprawę wadliwych produktów, wymianę uszkodzonych części lub wymianę produktu wadliwego na produkt tego samego rodzaju bez wad. O ile produkt jest produktem posiadającym specjalną barwę, zastrzegamy sobie wymianę tego produktu na produkt o barwie standardowej. Wszelkie związane z niniejszą gwarancją roszczenia, wykraczające poza określony powyżej zakres, niezależnie od ich rodzaju i podstawy prawnej, są wykluczone.
- Prawo do skorzystania ze świadczeń gwarancyjnych nie istnieje w przypadku braków spowodowanych nieprawidłowym i niezgodnym z przeznaczeniem użytkowaniem oraz w przypadku stosowania akcesoriów innych producentów.
- Ingerencje i naprawy nie przeprowadzane przez nasze autoryzowane punkty serwisowe powodują utratę gwarancji. Gwarancji na części ulegające zużyciu, takie jak paski, nasadki ochronne, elementy gumowe, elementy z tworzyw sztucznych itp. udzielamy zgodnie z obowiązującymi w tym zakresie przepisami prawa.
- Wyklucza się dalej idące roszczenia gwarancyjne, czy to wynikające z umowy, czy z przepisów prawa, a szczególnie roszczenia odszkodowawcze związane ze uszkodzeniami przedmiotów innych niż przedmiot gwarancji (szkody pośrednie). Powyższa zasada nie obowiązuje w przypadku ustawowej odpowiedzialności cywilnej za szkody spowodowane działaniem umyślnym lub rażącym zaniedbaniem.
-
Jeżeli chcieliby Państwo zarejestrować u nas swój produkt ZEISS, mogą skorzystać Państwo w tym celu z możliwości rejestracji online na naszej stronie internetowej www.zeiss.com/sportsoptics/registration. Po zarejestrowaniu swojego produktu otrzymają Państwo potwierdzenie pocztą elektroniczną.
-
Z regułu zalecamy przesyłanie urządzeń zawsze w oryginalnym opakowaniu z załączonym potwierdzeniem rejestracji według Państwa wyboru bezpośrednio do naszego serwisu dla klientów w Wetzlar (adres patrz niżej) lub za pośrednictwem jednego z naszych autoryzowanych dealerów firmy ZEISS. Prosimy o załączenie karty gwarancyjnej / potwierdzenia rejestracji i / lub dowodu zakupu, jeżeli posiadają Państwo te dokumenty. Prosimy także o podanie krótkiego opisu elementów, które mają być naprawione - jest to dla nas ważne i upraszcza wykonanie naprawy gwarancyjnej oraz pozwala na szybszy zwrot Państwu naprawionego produktu. Proponujemy w tym celu pobranie naszego formularza naprawy. Plik zawierający ten formularz znajdą Państwo na naszej stronie internetowej w strefie Download-Center lub Serwis & Naprawa. Formularz można w prosty sposób wypełnić i dołączyć do przesyłki zawierającej dobrze zapakowany produkt.
- Obowiązującym prawem jest prawo Republiki Federalnej Niemiec. Miejscem jurysdykcji w przypadku przedsiębiorstw handlowych jest Wetzlar.
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstrasse 3-5
D-35576 Wetzlar
Germany
