Conquest HD 10x56 - Dalekohledy ZEISS - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma Conquest HD 10x56 ZEISS ve formátu PDF.
| Typ produktu | Dalekohled |
| Značka | ZEISS |
| Model | Conquest HD 10x56 |
| Zvětšení | 10x |
| Průměr objektivu | 56 mm |
| Průměr výstupní pupily | 5.6 mm |
| Soumrakový faktor | 23.7 |
| Zorné pole | 115 m/1000 m |
| Subjektivní úhel zorného pole | 66° |
| Minimální zaostřovací vzdálenost | 3.5 m |
| Dioptrická korekce | +/- 4 dpt |
| Vzdálenost očí | 57-74 mm |
| Hranolový systém | Abbe-König |
| Úprava čoček | LotuTec® / T* |
| Plnění dusíkem | Ano |
| Voděodolnost | 400 mbar |
| Provozní teplota | -20 až +63 °C |
| Délka | 210 mm |
| Šířka | 145 mm |
| Hmotnost | 1275 g |
| Transportní popruh | Součástí dodávky |
| Transportní pouzdro | Součástí dodávky |
| Adaptér na stativ | 1/4" závit (příslušenství) |
| Záruka | 10 let (optika/mchanika), 2 roky (elektronika) |
Často kladené otázky - Conquest HD 10x56 ZEISS
Dotazy uživatelů ohledně Conquest HD 10x56 ZEISS
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Dalekohledy ve formátu PDF zdarma! Najděte svůj návod Conquest HD 10x56 - ZEISS a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Conquest HD 10x56 značky ZEISS.

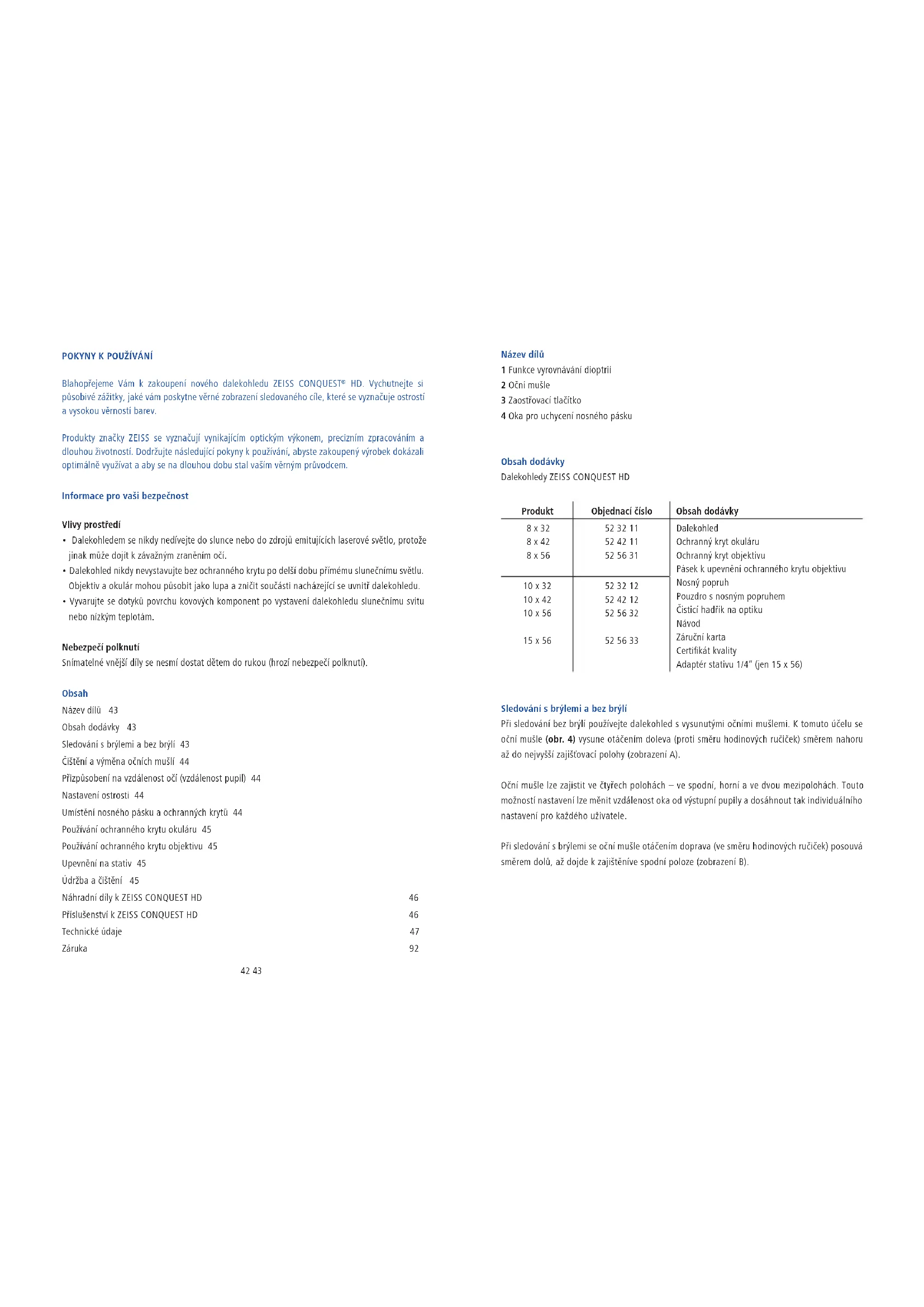

NÁVOD K OBSLUZE Conquest HD 10x56 ZEISS
Pokyny k použivani / záruka
Informace pro vasi bezpečnost
Vlivy prostredi
- Dalekohlodem se nikdy nediveje do slunce nebo do zdroj uemitujicch laserove svetlo, protoze jinak muze dojit k zavaznym zranenim oci.
- Dalekohled nikly nevystavujte bez ochranného kroytpo delsi dobu primému sluneznimu svétlu. Objektiv a okular mahou pʊsobit jako lupa a zničit současti nacházejici se uvnifdalekohledu.
Vyvarujte do dotykui povrchu kovovych component po vystaveni dalekohledu slunecnimu svitu nebo nizkym teplotam.
Nebezeci polknuti
Smitatelne vnejisi dily se nesmi dostat detem do rukou (hrozi nebezpeci polknuti).
Obsah
Nazev dilu 43
Obsahodadvky 43
Sledovani's brylemi a bez bryi 43
Cisteni a ymena ocnich musl 44
Pripusobeni na vzdalenost oci (vzdalenost pupil) 44
Nastaveni ostrosti 44
Umisteni nosneho pasku ochrannych krytua 44
Použivani ochranného krytou objektiv 45
Upevné na stativ 45
Udrzbaca cisteni 45
Nahradi nily k ZEISS CONQUEST HD 46
Prisluenstvi k ZEISS CONQUEST HD 46
Technické udaje 47
Zaruka 92
Název dilú
1 Funkce vryovnavani dioptrii
2 Ocni musle
3 Zaostirovacilacitko
4 Oka pro uchyceni nosneho pasku
Obsahdodavky
Dalekohledy ZEISS CONQUEST HD
| Produkt | Objednaci Čísló | Obshad dodávky |
| 8 x 32 | 52 32 11 | Dalekohléd |
| 8 x 42 | 52 42 11 | Ochranný kryt okuláru |
| 8 x 56 | 52 56 31 | Ochranný kryt objektivu |
| Pášek k upevněni ochranného krytu objektivu | ||
| 10 x 32 | 52 32 12 | Nosné popruh |
| 10 x 42 | 52 42 12 | Pouzdro s nosnám popruhem |
| 10 x 56 | 52 56 32 | Čistici hadřík na optiku |
| Návod | ||
| 15 x 56 | 52 56 33 | Záručné karta |
| Certifikát kvality | ||
| Adaptér stativu 1/4" (jen 15 x 56) |
Sledovani s brylemi a bez bryli
Pri slelovani bez brli pouziveje dalekohled vysunutymi ocnimi muslem. K tomut ucelu se ocnimusle (obr. 4) yvune otacenim dolea (prot smeru hodinovych ruicek) smrem nahoru a do nejvyssi zajisfovaci polohy (zobrazeni A).
Ocni musle lze zajistit ve ctyech polohach - ve spodni, horni a ve dvou mezipolohach. Touto moznosti nestaveni lze menit vzdalenost oka od vystupni pupily a dosahnout tak individuinalho nestaveni pro kaedeho uzivatele.
Pf sledovani brylemi se ocni musle otacenim doprava (ve smeru hodinovych rucicek) posouva smere dolu, az dojde k zajistene spodni poloze (zobrazeni B).
Cisteni a yvmena ocnich musli
Ocni musle (kompletni sestavu) Ize za ucelem vymeny nebo cisteni odrsoubovat z dalekohldu.
Ocni musle (obr. 4) se vtoci az po zaraku smereh nahoru a ve stejnem smru se pretahne pies zavit a vysroubue se. Po ycisteni nebo yvmene se ocni musle zarsroubue otacenim doprava (ve smru hodinovych rucicek) az na doraz do spodni zajisovaci polohy. Pote se ocni musle nasadi na dalekohled a take se otacenim doprava zarsroubue na doraz a utahne se.
Pridpusobeni na vzdalenost oci (vzdalenost pupil)
Dalekohled Ize uprostfed ohnout a nastavit na vzdalenost oci uzivatele tak, aby se pri sledovani vytrofil kulaty nahled.
Nastaveni ostrosti obrazu
Dalekohled je vybaven zaostrovacim tlacitkem (obr. 1/3) a funkci vyrovnavani dioptrii (obr. 1/1).
K nastaveni ostrosti obrazu zaviete nejprve prave oko a ostrost nastavte zaostrovacim tlacitkem (obr. 1/3) v levoine dalekohledu. Pote zaviete levo oko a -Pokud to bude nutne -nastave ostrost prave poloviny dalekohledu pomoci fungke vyrovnavani dioptrii (obr. 1/1).
Nastaveni dioptrije ybvaveno stipnici se značkami, +a-, dale indexim orientacnim bodem (nastaveni vyrovnáni dioptrije pro ruzne uzivatele).
Upozorneni: K nastaveni ostroti obou polovin obrazu pouziveje vdy stejny objekt! Pro dalisi. nestaveni ostrosti obrazu na ruzne vzdalenosti se pouziva jen zaostfovaci tlacitko (obr. 1/3).
V baleni se nacházi nosy pasek, ochranny kryt okularu a ochranné kryty objektivu. Ty seupevnji, jak je znazorněno na obr. 2 + 3 + 5 noka pro uchyceni nosného pasku na dalekohledu, popr. s nosným paskem na dalekohled.
Pasek pro ochranny kryt objektivu se pripevnju pflmo (bud vpravo nebo vlevo) na ochranny kryt objektivu. K upevneni na pristroji pouzijte bud nosny popruh nebo jakno z obou ok pro uchycenin nosneho popruhu.
Upozorneni: Oky na ochrannem krytu okularu nosny pasek pouze jegnoduše provlečte. Pred upevvnim nosného pásku dle obr. 3 je nutné nastavit delku pásku jeho utážením nebo po-volenim. Na druhé strane dalekohledu postupujte ve stejném povadi. Dle vastniho uvaženi lze ochranny kryt okularu navléknout takoupuza na jeder strane.
Použiváni ochranného krytu objektivu
Ochranny kryt objektiv se upevnije na objektiv. Prid pouzitim dalekohledu se ochranny kryt objektiv sunda ukazovacem.
Upevnéni na stativ
Dalekohledy konstrukcni fady ZEISS CONQUEST HD Ize pouzivat spolecné s ZEISS adaptor stativu 1 / 4^ nebo univerzinaln adapterem na stativ pro dalekohledy ZEISS na kaDEM standardnim stativu. Objecnaci cisl staivu ZEISS a adaperto Binofix na stativ pro dalekohledy jsou uvedena v kapitole Prisluosenstvi k ZEISS CONQUEST HD.
Udrzba a cisteni
Dalekohled je vybaven povrchovou upravou ZEISS LotuTec. Ücinna ochrná vrstva na pov- rchu coček snizije znatelné znečistěni díky obžvláš hladkemu povrchu a s nim souvisejím uvyraznému odperlovacimu efektu. Vsechny druhy nečistot tak prilnou mené a lze je rychle, snadno a beze smouh odstranit. Povrchová uprava LotuTec je pītrom trvánlíva o odólna proti odérū.
K Čišěni povrchu Čočky doporučujeme Čistici hadřík pro optické produkty ZEISS, který je současti baleni. Hadříkem lze snadno a bez šmouh odstrávoval mastnotu, olisky prstú a necistóty. Hrubes Častice necistot (např. pisek) z Čoček nestrejte, ale odfoukněte je nebo je odstrátné Čisticim stelečekem. Jakěkoliv jiné textilie, jako např. casti odevu nebo kapesníky mohou Čočky poškrabat nebo věst ke vzniku stavického náboje.
Doporucjeme pravidelne cisieni povrch cocek. Necistoly, zejmena mastnota nebo otisky prstu, mohou po urite dobe poskodit ochrannou vrstvu povrch cocek. Proti vyskuty plisi, k nenuz muze dochazet zejmena v tropech, je uinne uskladneni v suchu a neustale dobre vetri nvejsich ploch cocek.
Nahradni dily k ZEISS CONQUEST HD
Pokud potfebujete pro svuj dalekohled nahradni dily, napr. ochrannes kryty, obrafte se prosim na specializovaneho prodejce, obchodni zastoupeni spolecnosti nebo na nas zakaznicky servis.
Pro Telefonické dotazy tykajici se servisu jsme k dispozici od pondeli do pátku od 8 do 18 hodin (SEC).
Tel.: +49 (0) 64 41-4 67 61
Fax:+49(0)6441-48369
service.sportsoptics@zeiss.de
Príslušenstv k ZEISS CONQUEST HD
Air Cell Komfort nosny popruh 52 91 13
Hliniková sada stativu včetné video hlavice a nosného pásku 00 00 00-1778-480
Karbonova sada stativu vctne video hlavice a nosného pásku 00 00 00-1793-996
Zmeny v provedeni a obsahu dodavky, které slouži dalsimu vyvoji produktu, jsou vyhrazeny.
| Technické udaje | 8x32 10x3 | 2 8x42 10 x 42 | 8x56 10x56 | 15x56 | ||||
| Zvětěseni 8 10 8 10 8 10 15 | ||||||||
| Prümér objektivu | (mm) | 32 | 32 | 42 | 42 | 56 | 56 | 56 |
| Prümér vystupnich pupil | (mm) | 4 | 3,2 | 5,25 | 4,2 | 7 | 5,6 | 3,7 |
| Soumrukový koeficient | 16 | 17,9 | 18,3 | 20,5 | 21,2 | 23,7 | 29,0 | |
| Zorné pole | (m/1000m) | 140 | 118 | 128 | 115 | 125 | 115 | 80 |
| Subjektivni zorný ïhel | (°) | 64 | 68 | 59 | 66 | 57 | 66 | 69 |
| Mez nastaveni na krátkou vzdálenost | (m) | 1,5 | 2 | 3,5 | ||||
| Rozmezi nastaveni dioptrii | (dpt) | +/- 4 | ||||||
| Vzdálenost vystupnich pupil | (mm) | 16 | 18 | |||||
| Vzdálenost zornic | (mm) | 54 - 74 | 57 - 74 | |||||
| Typ objektivu | HD-Typ | |||||||
| Hranolová soustava | Schmidt-Pechan | Abbe-König | ||||||
| Vytrženi | LotuTec® / T* | |||||||
| Dusiková napiř | Ano | |||||||
| Vodotěsnost | (mbar) | 400 | ||||||
| Funkčné teplota | (℃) | -20 / +63 | ||||||
| Délka | (mm) | 132 | 150 | 210 | ||||
| Šírká v pripadě rozentupu oči 65 mm | (mm) | 118 | 120 | 145 | ||||
| Hmotnost | (g) | 630 | 795 | 1265 | 1275 | 1295 | ||
INFORMACJE DOTYCZACE UZYTKOWANIA
Zaruka vyrobcna dalekohledy, teleskopya puskohledy
Jmeno ZEISS znamenay vysokou uroven kvalty a spolehlivosti. Nezavisle na zarucnich zavazcich prodejce vuci kupujicmu posktyuje vrobce ZEISS na tento produkt 10letou zarukv nasledujicim Rozsahu:
V pripade nedostakku, ktere vpylvaj z chyb materiallu nebo zpracovani optickych a mechanickych component, neseme 10 let po jejich zakupeni (datum koupé) naklady za práci a material. V pripade nedostakku, ktere vpylvaj z chyb materiallu nebo zpracovani elektronickych component, neseme v prvnich 2 letech po jejich zakupeni (datum koupé) naklady za práci a material. Vyhrazujeme si pravo dle vastniho uvaženi vadne vyroby opravit, poskozené dlly vymenit nebo vyrobek nahradit podobném, nezavadném vyrobkem. Jedna-li se o priistroj zvlastni barvy, vyhrazujeme si pravo jev vymenit za priistroj standardni barvy. Dalí nároky jakéhokoliv血液循环 u uplatnované v souvislosti touto zárukou z jakéhokoliv pravnhiho titulu jsou ylovčeny.
Zarucni narky nelze uplatnivpipade poskozeni zpusobeneho nespravnym pouzivanim nebo v pipadepouziti prisluensstvi jinychyrobcu.
Zaruka zanika v pipadé zasahu nebo opravy produktu servisem, ktery neni autorizovan naši společností. Na casti podlehajíc opotfebení, mezi které patír nosné popruhy, kryty coček, gumové oplastěni, plastové dily apod., poskytujeme zaruku dle aktuálne platných zákonnych ustanovićo zárumin plnéi.
- Dalsi zaručni naroу, at již na základě smlouvy nebo zákonnych ustanoveni jsou vylouceny. Tyka se to zejměna naroku na nahradu skod, které nevzníly na zboží samotné (nepříme skody). Toto neplati,Pokud se jejá o povinné ruceni ustanovene zákomon v pripadě umyslu nebo hrube nedbalosti.
- Pokud si Váš výrobek ZEISS chcete u nás registrovat, múzete tak učinit prostefednictvim naši online registraci na našich webovych strankách www.zeiss.com/sportsoptics/registration. Po registraci obdržite potvržovaci e-mail.
Doporucjeme zasilat pristroje vzyv originnim obale a spotvrzenim o registraci de vyberu primo nasemu zakaznickemu servusu ve Wetzlaru (adresa viz nize) nebo prostrednictvim autorizovaneho obchodnika ZEISS. Mate-li ji, pilioste prosim kartu zaruky / potvrzeni o registraci a / nebo doklad o koupi. Dulezite je, abyste vkratkosti popsali, co ma byt opraveno - to urychli vyfrizeni Vasi zaleziosti a Vy pristroj rychleji obdrzite zpet. K totu smu muzete stahnout na formular na opravu.
Najdete je na nasi domovské strancv Download-Center nebo na zaloze Service & Reparatur. Jednoduše vyplnte dotaznik a zašlete jej s Vasim dobre zabalenym výrokbem.
- Pro tutzo záruku platí pravo Spolkové Republiky Nemecka. Sidlem píslušného soudu pro obchodni partnery je Wetzlar.
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstrasse 3-5
D-35576 Wetzlar
Germany
