Conquest HD 10x56 - Kiikarit ZEISS - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi Conquest HD 10x56 ZEISS PDF-muodossa.
| Tuotetyyppi | Kiikarit |
| Merkki | ZEISS |
| Malli | Conquest HD 10x56 |
| Suurennus | 10x |
| Objektiivin halkaisija | 56 mm |
| Lähtöpupillin halkaisija | 5.6 mm |
| Hämäryysindeksi | 23.7 |
| Näkökenttä | 115 m/1000 m |
| Subjektiivinen näkökulma | 66° |
| Lähitarkennusraja | 3.5 m |
| Dioptriensäätö | +/- 4 dpt |
| Pupillien väli | 57-74 mm |
| Prismajärjestelmä | Abbe-König |
| Linssipinnoitus | LotuTec® / T* |
| Typpitäyttö | Kyllä |
| Vedenkestävyys | 400 mbar |
| Käyttölämpötila | -20 - +63 °C |
| Pituus | 210 mm |
| Leveys | 145 mm |
| Paino | 1275 g |
| Kantohihna | Sisältyy |
| Kantolaukku | Sisältyy |
| Jalustan sovitin | 1/4" kierre (lisävaruste) |
| Takuu | 10 vuotta (optiikka/mekaniikka), 2 vuotta (elektroniikka) |
Usein kysytyt kysymykset - Conquest HD 10x56 ZEISS
Käyttäjien kysymyksiä aiheesta Conquest HD 10x56 ZEISS
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kiikarit PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Conquest HD 10x56 - ZEISS ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Conquest HD 10x56 merkiltä ZEISS.

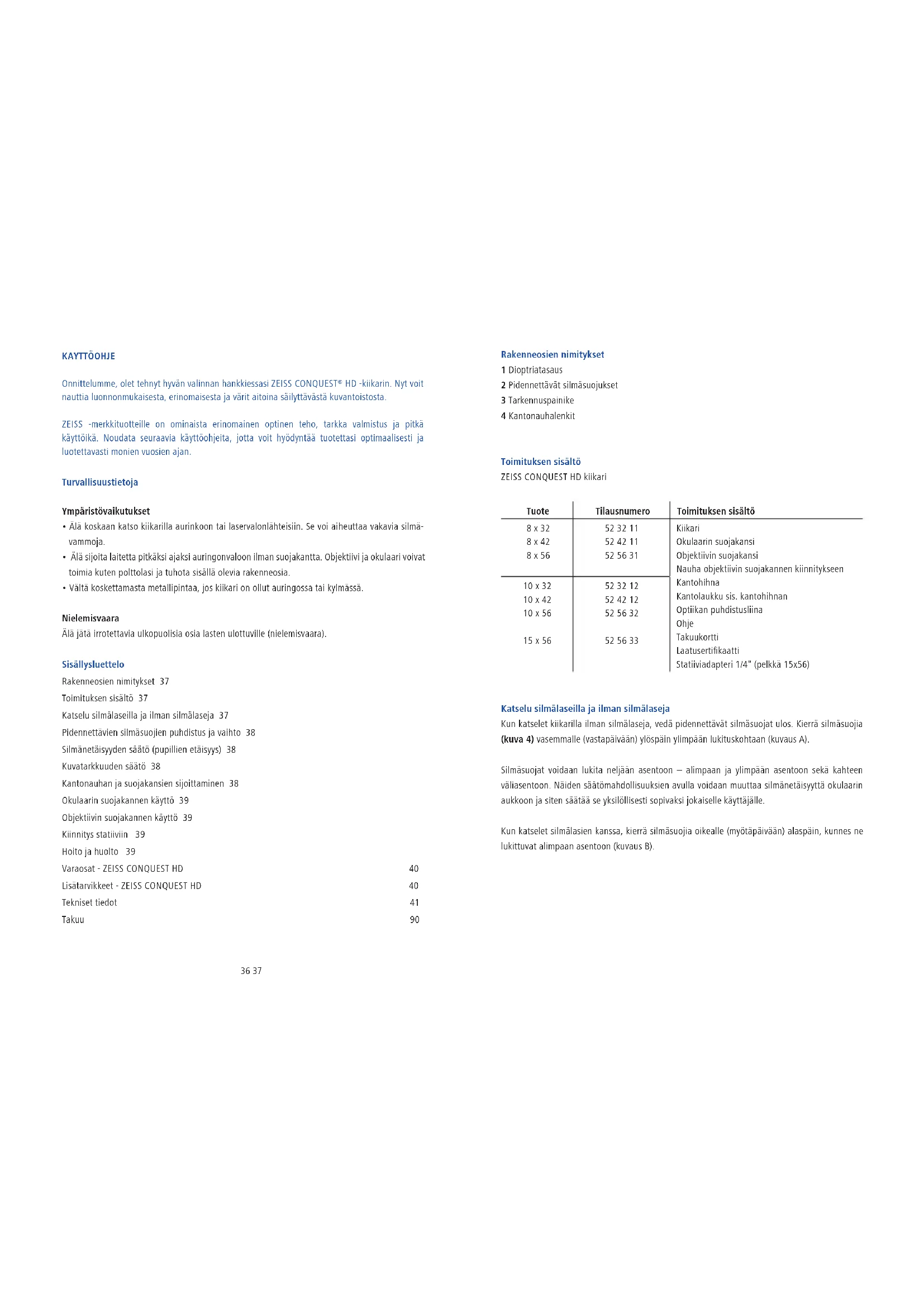

KÄYTTÖOHJE Conquest HD 10x56 ZEISS
Onnittelumme, olet tehnyt hyvän valinnan hankkiessasi ZEISS CONQUEST HD -kikarin. Nyt voit nauttia luonnonmukaisesta, erinomaisente ja varit altoina saïllytävästa kuvantoistosta.
ZEISS -merkituotteille on ominaista erinomainen optinen teho, tarkka valmistus ja pitkä käytöika. Noudata seuraavia käytöohjeita, jotta voit hyödyntää tuotettasi optimalisesti ja luotettavasti monien vuosien ajan.
Turvallisuustietoja
Ymparistovaikutukset
- Alā koskaan katso kiikarilla aurinkoon tai laservalonlähteisiin. Se voi aiheuttaa vakavia silmävammoja.
- Äla sijota laitetta pitkäksi ajaksi auringonvaloon ilman suojakanta. Objektivi ja okulaari voivat toimia kuten polttolasi ja tuhota sisälla olevia rakenneosia.
Välta koskettamasta metallipintaa, jos kiikari on ollut auringossa tai kylmässa.
Nielemisvaara
Alla jata irrotettaviaulkopuolisia osia lasten oluttville (nielemisvaara).
Sisallysluettelo
Rakenneosien nimitykset 37
Toimituksen sisältö 37
Katselu silmalaseilla ja ilman silmalaseja 37
Pidennettävien silmasuojien puhistus ja vaihto 38
Silmanetaisyyden saatopupillien etaisyys) 38
Kuvatarkkuudena 38
Kantonauhan ja suojakansien sijoittaminen 38
Okulaarin suojakannen kayttto 39
Objektivin suojakannen kayttö 39
Kiinnitystatiivin 39
Hoito ja huoTo 39
Varaosat-ZEISS CONQUEST HD 40
Lisatarvikkeet-ZEISS CONQUEST HD 40
Teknisetiedot 41
Takuu 90
Rakenneosien nimitykset
1 Dioptriatasaus
2 Pidennettavat silmasuojukset
3 Tarkennuspainike
4 Kantonauhalenkit
Toimituksen sisälto
ZEISS CONQUEST HD kikkari
| Tuote | Tilausnummer | Toimituksen sisälto |
| 8 x 32 | 52 32 11 | Kikkari |
| 8 x 42 | 52 42 11 | Okulaarin suojakansi |
| 8 x 56 | 52 56 31 | Objektiivin suojakansi |
| Nauha objektiivin suojakannen kiinnykseen | ||
| 10 x 32 | 52 32 12 | Kantohihna |
| 10 x 42 | 52 42 12 | Kantolaukku sis. kantohihnan |
| 10 x 56 | 52 56 32 | Optiikan puhdistusliina |
| Ohje | ||
| 15 x 56 | 52 56 33 | Takuukortti |
| Laatusertifikaatti | ||
| Statiiviadapteri 1/4" (pelkkä 15x56) |
Katselu silmälaseilla ja ilman silmälaseja
Kun katselet kikarilla ilman silmalaseja, veda pidennettavil silmasuojat ulos. Kierra silmasuoja (kuva 4) vasemmalle (vastapaiyan) ylospain ylimpaan lukituskhoctaan (kuvaus A).
Silmäsoujat voidaan lukita neljän asentoon - alimpaan ja ylmpaaan asentoon sekä kahteen vallasentoon. Näden saatomahdollisuuksen avulla voidaan muuttaa silmanetaisyytta okulaarin aukkon ja siten saatäa se yksilollisesti sopivaksi jokaiselle käytäjälle.
Kun katseit silmälaisien kanssa, kierra silmasuoja oikealle (myotapäivän) alaspain, kunnes ne likittuvat alimpaan asentoon (kuvaus B).
Pidennettävien silmäsuojien puhistus ja vaihto
Silmäusuojat (yhtenäinen rakenneosa) voidaan ruuvata irti kikkarista valhtamista ja puhdistamista varten.
Kierrä silmasuoja (kuvat 4) vasteeesen asti ylospain ja ruuva aamaan suuntaan kierteiden yiltsekokonaan irti. Kierrä puhistuksen tai viahdon jälkeen silmasuoja oikealle (myötäpaivän) vasteeesen asti alimpan lukitusasentoon. Sen jälkeen voit suoristaa silmasuojat ja kirsta ne kiinnikiertamalla oikealle vasteeesen asti.
Silmanetäisydyen sātō (pupillien etäisyys)
Silmanetaisys saadetaa taitamalla kikarin puoliskoja keskiakselisa siten, etta molemmilla silmila katsoessa syntyy pyorea kuva.
Kuvantarkkuuden saatö
Kikareissa on tarkennuspainike (kuva 1/3) ja dioptriatasaus (kuva 1/1).
Kun teet saadon, sulje oikea silma ja saadä tarkkuuden saatopainikkeella (kuva 1/3) kiikarin vaen puoli tarkaksi. Sulje sen jälkeen vasen silma - ja tarpeen vaatiessa - saadä oikean puoliskon kuvantarkkuus dioptriatasauksella (kuva 1/1).
Diopriasaaadossa on steikko merkeill 工 _ 一 ^ + ja -ja sinan indeksiipiste, joka tukee saatamista (dioptriatasauksen satao eri kaytajille).
Ohje: Kayta molempien puolien tarkennuksen saadossa samaa kohdettal Tarkkuuden saatoo eri etaisyyktila kaytetaan tamän jälkeen vain tarkennuspainiketta (kuva 1/3).
Kantonauha ja suojakannen sjoittaminen
Nauha, okulaarin suojakansi ja objektivin suojakansi ovat pakkaukssaa. Ne kiininitaan kuvien 2 + 3 + 4 mukaisesti kikarissa oleviin lenkkeihin tai kantonauhojen avulla kikariin.
Objektivin suojakannen nauha sijoitetaan suoraan (joko oikealle tai vasemmalle) objektivin suojakanteen. Laitteseen kiinityksessa voit kayttaa joko kantohihnaa tai kantonauhan toista lenkkiä.
Ohje: Kantonauha viedaan vain okularin suojakannen lenkken lapi. Ennen kuin kantonauha kinnitetaan kuvan 3 mukaisesti, nauhan pituus pitaa saataa haluttuun pituuteen kirstamalla tai loysamalla sita. Molemmilla puolilla menetellan samalla tavoin. Harkintasi mukaan voit pujottaa okularin suojakannen vain toiselle puolle.
Okulaarin suojakannen käytö
Okulaarin suojakansi on silmasuojien paall. Se siirretaan etusormella sivuun ennen kikarin kayttoa.
Objektivin suojakannen käytö
Objektivin suojakansi on objektivin päällä. Ennen kiikarin kaytöä objektivin suojakansi siirretäan etusormella sivuun.
Kiinnitys statiivin
ZEISS CONQUEST HD - sarjan kikarit voidaan kilinitttza ZISS stativi adapteri 1/4" tai yleismaaillmallinen ZISS-kikarien stativi adapterilla kaikkin tavallisin stativiehin. ZISS -stativin ja kikarin stativiadapterin Binofix tilausnummer on esitetty luvussa ZISS CONQUEST HD - varaosat.
Hoito ja huoIto
Klikarissa on ZEISS LotuTec -pinnoite. Linssipintojen tehokas suojakerros vahentaa merkittavasti linssin lkaantumista, koska sinä on erityisen silea pinta ja tahan liyyva voimakas vetta hylkiva ominaisuus. Minkaanlainen lika ei kiinnity sihen helposti ja se voidaan puhdastaa vaivatta nopeasti ja raitoja jattamattä. LotuTec -pinnoite on myos kestva ja naarmuuntumaton.
Linssipintoen puhdistukseen suosittelemme tuotteeen kuuluvan ZE1SS in optisen puhdistuslinan kaytoa. Sillva voidaan helposti ja raitoja jattamatta poista myos rasva, sormenjaljet ja lika. Aia pyhyi linseiste karkeita likahiukkasia (esim. hiekkaa), vaan puhalla se pois tai poista pinseetilla. Muut tekstiilut kuten vaatekappaleet tai nenaliinat voivat naarmuttaa linssa ja synnyttaa staatista varausta.
Suosittelemme linssipintoen sānnöllä puhdistamista. Lika, erityisei rasva ja sormenjäljet, voivat jonkin ajan kuluttua vahingoittaa linssipintoja. Optikkaan, erityisei trooppisilla alueilla, muodostuvan sienikerrostuman estämisesa auttaa sailyttäminen kuivassa paikassa ja ulkopuolisten linssipintoen hyva tuulettaminen.
ZEISS CONQUEST HD - yaraosat
Jos tarvitset varaosia kikariisi, esimerkiki suojakannen, kaanny erikoislikkeen, edustajamme tai huoltopalvumme puolen.
Vastaamme mielelemme asiakastiedusteluihin puhelimitse maanantaista perjantaihin
klo 8-18 (MEZ).
Puh.: +49 (0) 64 41-4 67 61
Faksi:+49(0)6441-48369
service.sportsoptics@zeiss.de
Varaosat-ZEISS CONQUEST HD
Air Cell Komfort-kantohihnat 52 91 13
Alumiinistatiisarjais.videopaan ja kantonauhan 00 00 00-1778-480
Carbon-statiisarjasis. videopaan ja kantonauhan 00 00 00-1793-996
Stativiadapteri 1/4" 52 83 88
Binofix-statiiadapteri 528387
Suurrennusmonokulaari 3x12 Mono 52 20 12
Adaptereri ZEISS CONQUEST HD 42 52 83 77
Adaptereri ZEISS CONQUEST HD 56 52 83 79
Lisavarusteet eivat kuulu toimituksen sisaltoon!
Pidatetaa oikeus mallin ja toimituksen sisallon muutoksiin, jotka edistavat laitteen teknista kehittamista.
| Tekniset tiedot | 8x32 10x3 | 2 8x42 10 x 42 | 8x56 10x56 | 15x56 | ||||
| Suurennos 8 10 8 10 8 10 15 | ||||||||
| Objektivin halkaisija | (mm) | 32 | 32 | 42 | 42 | 56 | 56 | 56 |
| Ulostulopupillienhalkaisija | (mm) | 4 | 3,2 | 5,25 | 4,2 | 7 | 5,6 | 3,7 |
| Hämäräluku | 16 | 17,9 | 18,3 | 20,5 | 21,2 | 23,7 | 29,0 | |
| Näkökenttä | (m/1000m) | 140 | 118 | 128 | 115 | 125 | 115 | 80 |
| Subjektivinen näkokulma | (°) | 64 | 68 | 59 | 66 | 57 | 66 | 69 |
| Lähisäätöraja | (m) | 1,5 | 2 | 3,5 | ||||
| Dioptriasäätöalue | (dpt) | +/- 4 | ||||||
| Ulostulopupillien etäisyys | (mm) | 16 | 18 | |||||
| Pupillietäisyys | (mm) | 54 - 74 | 57 - 74 | |||||
| Objektivityppi | HD-Typ | |||||||
| Prismajärestelmä | Schmidt-Pechan | Abbe-König | ||||||
| Kovapinta | LotuTec® / T* | |||||||
| Typpitäytö | Kyllä | |||||||
| Vesitiiiviys | (mbar) | 400 | ||||||
| Toimintalampötila | (°C) | -20 / +63 | ||||||
| Pituus | (mm) | 132 | 150 | 210 | ||||
| Leveys silmänetäisyddlä 65 mm | (mm) | 118 | 120 | 145 | ||||
| Paino | (g) | 630 | 795 | 1265 | 1275 | 1295 | ||
POKNY K POUZIVANI
Blahopreejeme Vam k zakupeni novohe talekohledu ZEISS CONQUEST HD. Vchutnejte si pusobive zaitky, jakve mposkytne vre zobrazeni sledovaneho cile, ktere se vyznacije ostrosti a yvsokou vremosti barev.
Produktzynacky ZEISS se vyznacuji vynikajcim optickym vykonem, preciznim zpracovanim ad dlouhou zivotnosti. Dodrzejntasledujici pokyny k pouzivani, abyste zakupony vyrobek dokazali optimalne vyuzvat a aby se na dlouhou dobu stal vasim vernym prvodcem.
Riippumaton takuu kikareille ja kaukoputkille
ZEISS -nimi edustaa luotettavaa ja hyvaa laatatasoa. Sen vuoksi takaamme valmistajana talle ZEISS -tuotteelle - riippumatta myyjan takuista asiakkaalle - 10 vuoden takun seuraavalla lajuudella:
- Korvaamme optisten ja mekanisten rakenneosien materiaali- tai valmistusvirheista aiheutuneiden puutteiden tyo- ja materiaialikustannukset 10 vuoden ajalta oston jalkeen (ostopävä). Korvaamme elektronisten rakenneosien materiaali- ja valmistusvirheista aiheutuneiden puutteiden tyo- ja materiaialikustannukset ensimäisena 2 votena oston jalkeen (ostopävä).Pidätämme oikeuden korjata puutteelliset tuotteet, vaihtaa vialiset osat tai korrata tuote samanlaisella, virheettomälä tuotteella oman arviomme mukaisesti. Mikäi kyseeessa on tuote erikoisvarillä, pidätämme oikeuden vaihtaa tuote vakioväriseen tuotteeseen. Tāmān yllittāvat vaatimukset, olivatpa ne minkālaisia tahansa tai perustuvat mihin tahansa oikeusperusteeseen, ovat tamān takun uhtyeadss poissuljettuja.
Takuuoikeutta ei ole, jos puute aiheutuu asiattomasta kaytosta tai muiden tomittajien lisatarvikkeiden kaytosta.
Takuu raukee, jos tehdan muutoksia tai korjauksia, joita ei suorita valtuuttamme huoltopalvelu. Kuluville osille kuten kantohihnat, suojakannet, kumivarusteet, muoviosat ja muut vastaavat annamme takuun laillisten takuuehtojen puitteissa.
Tämän yllittavä takuvaatimukset, syntyvatpna ne sopimuksesta tai laista, ovat poissuljetut, erityisesti sellaisten vahinkojen korvaamisaatimukset, jotka eivat ole aiheutuneet itse tuotteelle (valilliset vahingot). Tama ei pade, mikali on kysmys tahillisuudesta tai törkeasta huolimattomuudesta pakottavan lain nojalla. - Mikäli haluat rekisteröidä ZEISS tuotteesi, voit tehdä sen online-rekisteröintisvulla www-sivuillamme osoitteessa www.zeiss.com/sportsoptics/registration. Rekisteröinnin jälkeen saat vahvistuksen rekisteröinnista sähköpositse.
- Periaatteessa suosittelemme, etta lahetat laitteet aina alkuperaispakkauskessa rekisterointivahvistuksen kanssa mielellan joko suoraan asiakaspalvelumme Wezlarin (osoite alla) tai lahetat ne valtuutetun ZEISS-myyjan valityksell. Mikali sinulla on viel takuukortti/rekisterointivahvistus ja/tai ostotosite, liita ne lahetykseen. On tärkea, etta kuvaatlyhyesti, mitäpitä korjata-se nopeuttaa asia si kasittelya ja laitteesi palautetaan nopeammin. Tahan tarkoitukseen Kannattaa
ladata korjauslomakkeemme. Lyydat sen kotisivuiltamme latausksekuksesta tai alueelta Palvelu & Korjaukset. Tayta Iomake ja laheta se hyvin pakatun tuotteen kanssa.
Sovelletaan Saksan liittotasavallan lakia, oikeusistiun on kauppatuomioistuin Wetzlar.
Carl Zeiss
Sports Optics GmbH
Carl Zeiss Group
Gloelstrasse 3-5
D-35576 Wetzlar
Germany
