Marka	ZEISS
Model	Conquest Gavia 85
Typ produktu	Lornetka
Powiększenie	30x – 60x
Efektywna średnica obiektywu	85 mm
Pole widzenia	33,2 – 22,7 m / 1000 m
Minimalna odległość ostrzenia	3,5 m
Odległość źrenicy wyjściowej	15,5 – 16,7 mm
Długość	398 mm
Szerokość	101 mm
Wysokość	161 mm
Waga	1700 g
Wypełnienie azotem	Tak
Wodoszczelność	400 mbar
Temperatura pracy	-20°C do +63°C
Mocowanie statywu	Gwint 3/8" i 1/4"
Pokrętło ostrości	Tak
Osłona przeciwsłoneczna	Tak
Regulowane muszle oczne	Tak
Zalecane czyszczenie	Wydmuchać lub użyć pędzelka, następnie ściereczki do okularów
Bezpieczeństwo	Nie patrzeć na słońce ani źródło lasera
Części zamienne	Skontaktować się ze sprzedawcą lub serwisem ZEISS
Zalecane akcesoria	Futerał transportowy

Często zadawane pytania - Conquest Gavia 85 ZEISS

Jak zamontować okular w lornetce Conquest Gavia 85?

Zdejmij osłonę ochronną okularu i osłonę bagnetu. Wyrównaj biały punkt okularu z punktem na obejmie, a następnie obróć okular w prawo do oporu. Na koniec obróć pierścień zabezpieczający w prawo, aby zablokować.

Jak używać lornetki z okularami?

Jeśli nosisz okulary, nie rozciągaj muszli ocznych. Używaj ich w niskiej pozycji, aby zachować wystarczającą odległość od oka.

Jak czyścić soczewki lornetki?

W przypadku dużych cząstek wydmuchaj je lub użyj pędzelka. W przypadku odcisków palców wydmuchaj, a następnie delikatnie wytrzyj czystą ściereczką do okularów.

Jak zamontować lunetę na statywie?

Użyj gwintu 3/8" lub 1/4" u podstawy urządzenia. Pierścień kompensacyjny umożliwia ustawienie widoku skośnego do 45°.

Jak ustawić ostrość?

Obróć pokrętło ostrości: w lewo dla nieskończoności, w prawo dla krótkich dystansów.

Co zrobić w przypadku pleśni?

Przechowuj lornetkę w suchym i dobrze wentylowanym miejscu, aby zapobiec pleśni, szczególnie w strefie tropikalnej.

Jak używać osłony przeciwsłonecznej?

Osłona przeciwsłoneczna chroni przed promieniami słońca i deszczem. Wskaźnik wyrównania ułatwia celowanie w obiekt.

Czy mogę patrzeć na słońce przez tę lornetkę?

Nie, nigdy nie patrz na słońce ani źródło lasera przez lornetkę. Może to spowodować poważne uszkodzenie wzroku.

Jak wymienić muszle oczne?

Odkręć muszle oczne do oporu, a następnie kontynuuj obracanie, aby odłączyć je od gwintu. Zamontuj w odwrotnej kolejności.

Gdzie znaleźć części zamienne do Conquest Gavia 85?

Skontaktuj się ze specjalistycznym sprzedawcą lub serwisem ZEISS. Adres dla Twojego kraju znajduje się na stronie www.zeiss.com.

INSTRUKCJA OBSŁUGI Conquest Gavia 85 ZEISS

Wskazówki dotyczące zastosowania

Gratulujemy Państwu zakupu CONQUEST® GAVIA 85 firmy ZEISS. Teraz mogą się Państwo cieszyć imponującym doświadczeniem naturalnego odtwarzania obrazu, charakteryzującego się wyjątkową jasnością i odtwarzaniem nawet najmniejszych szczegółów.

Produkty marki ZEISS charakteryzują się nadzwyczajnymi właściwościami optycznymi, precyzyjnym wykonaniem i długą żywotnością.

Należy przestrzegać poniższych wskazówek dotyczących zastosowania, aby móc optymalnie korzystać z lunety, która dzięki temu będzie niezawodnym towarzyszem na długie lata.

INFORMACJE DLA BEZPIECZEŃSTWA UŻYTKOWNIKA

Wpływ środowiska

■ W zadnym razie nie wolno patrzeć poprzez lunetę na słonce ani źródła światła laserowego, ponieważ może to prowadzić do poważnych obrażeń oczu.
- Nie wystawiać urządzenia bez pokrywy ochronnej przez dłuższy czas na działanie promieni słonecznych. Obiektyw i okular mogą działać jak soczewka skupiająca i spowodować zniszczenie elementów wewnętrznych.
■ Nie upuszczać urządzenia i unikać bezpośrednich uderzeń działających na urządzenie.
■ Unikać dotykania metalowej powierzchni po wystawieniu na działanie promieni słonecznych lub niskich temperatur.

Niebezpieczeństwo połknięcia

• Nie dopuścić do tego, aby zdejmowane części zewnętrzne достały się w ręce dzieci (niebezpieczeństwo połknięcia).
• Naprawy należy wykonywać wyłącznie w autoryzowanych warsztatach lub zlecać je pracownikom Carl Zeiss Sports Optics GmbH. W przypadku naprawy urządzenia przez nieautoryzowane warsztaty lub niezgodnego z instrukcją otwarcia urządzenia wygasa gwarancja.

INSTRUKCJA OBSŁUGI

Nakładanie i zdejmowanie okularu

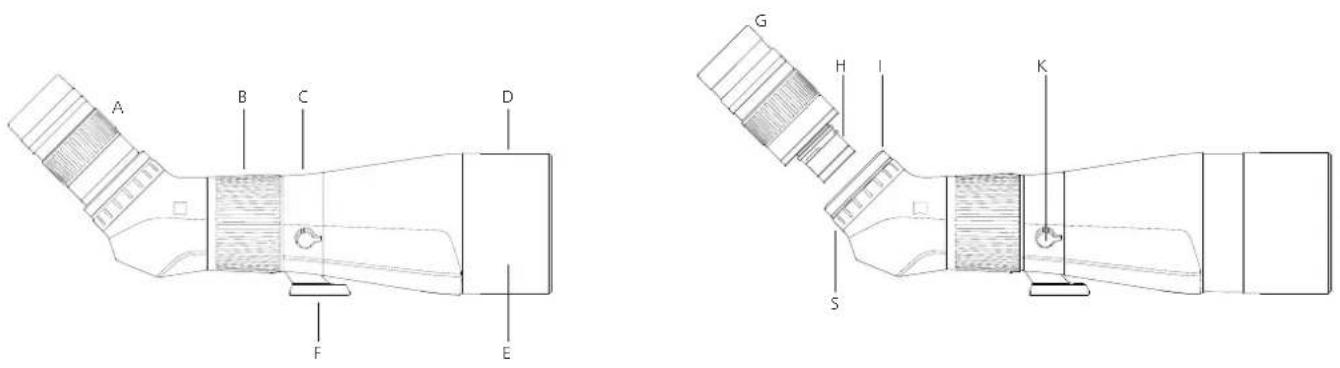

Zdjąć osłonę z okularu (A) i osłonę bagnetu z lunety. W celu nałożenia okularu biała kropka na okularze (H) musi zbiegać się z białą kropką na oprawie okularu lunety (I). Zwracać uwagę, aby pierścień zabezpieczający (S) na lunecie znajdował się przy lewym zatrzasku poprzez obrót w lewo. Teraz należy nałożyć okular i obrócić go w prawo (w kierunku zgodnym z ruchem wskazówek zegara) aż do oporu. Następnie obrócić pierścień zabezpieczający (S) na lunecie w prawo w zabezpieczoną pozycję zatrzasku.

W celu zdjęcia okularu należy najpierw obrócić pierścień zabezpieczający (5) na lunecie w lewo do zatrzasku. Teraz obrócić okular w lewo (w kierunku przeciwnym do ruchu wskazówek zegara) az do oporu, Lekkim pociągnięciem można wyciągnąć okular.

Montaż statywu

Obserwacja bez statywu nie jest zalecana z powodu dużego powiększenia. Podstawa statywu ZEISS CONQUEST GAVIA 85 (F) jest wyposażona w gwinty 3/8" i 1/4" (poprzez wbudowany wkład gwintowany), za pomocą których możliwe jest zamontowanie ZEISS CONQUEST GAVIA 85 na wszystkie dostępne w handlu statywy. Podstawa statywu ZEISS CONQUEST 85 pasuje jednak bezpośrednio do wszystkich głowic statywów z elementem ustalającym do płytki standardowej 200PL.

Pierścień do mocowania statywu (C) przy lunecie ZEISS CONQUEST GAVIA 85 umozliwia Państwu obracanie lunety wokół osi podłużnej tak, aby w razie potrzeby można było zmienić kąt wglądu ukośnego. W tym celu należy zwolnić shrubę zaciskową (K) na uchwycie statywu (obrót w kierunku przeciwnym do ruchu wskazówek

zegara) i następnie obrócić lunetę w żądanym kierunku. Optymalne mocowanie uzyskuje się w pozycjach zatrzaśnięcia, dostępnych co 45°.

Obserwacja z okularami i bez okularów

Podczas obserwacji bez okularów należy stosować okular z wykręconą osłoną oczu (G). W tym celu należy wykręcić osłonę oczu do góry obrotem w lewo.

Czyszczenie i wymiana osłon oczu

W celu oczyszczenia lub wymiany możliwe jest również całkowite odkręcenie osłony oczu. W tym celu należy wykręcić osłone oczu aż do oporu i w tym samym kierunku wykręcać dalej poprzez gwint. Montaż wykonuje się w odwrotnej kolejności.

Regulacja ostrości

ZEISS CONQUEST GAVIA 85 posiada pierścień regulacji ostrości (B), za pomocą którego można ustawiać ostrość obrazu w zależności od odległości. Obrót w lewo ogniskuje lunetę na nieskończoność, obrót w prawo ustawia lunetę na krótki dystans.

Osłona przeciwsłoneczna

Ostona przeciwsłoneczna (E) zatrzymuje przeszkadzające światło słoneczne i służy również jako ochrona przed deszczem. Pomoc w namierzaniu (D) na osłonie przeciwsłonecznej umożliwia łatwiejsze ustawianie obserwacji na dany obiekt.

PIELEGNACJA I PRZECHOWYWANIE

ZEISS CONQUEST GAVIA 85 nie wymaga specjalnej pielęgnacji. Nie należy wycierać dużych cząsteczek brudu (np. piasek) na soczewkach, lecz zdmuchnąć je lub usunąć pędzelkiem. Odciski palców mogą po pewnym czasie atakować powierzchnie. Najprostszym sposobem oczyszczenia powierzchni optycznych jest chuchnięcie i delikalne przetarcie czystą ściereczką optyczną.

Najlepszym środkiem zaradczym przed możliwym szczególnie w tropikach pokryciem grzybem jest przechowywanie w suchym miejscu i dobra wentylacja.

Do bezpiecznego przechowywania i transportowania szczególnie dobrze nadają się futerały, które są dostępne jako wyposażenie dodatkowe.

CZEŚCI ZAMIENNE

Jeżeli będą Państwo potrzebowali części zamiennych do swojej lunety, np. pokrywek ochronnych, prosimy o skontaktowanie się z Państwa specjalistycznym sprzedawcą lub naszym działem serwisu dla klientów. Adresy placówek serwisowych dla Państwa kraju znajdą Państwo pod adresem: www.zeiss.com

WYPOSAŻENIE DODATKOWE DLA ZEISS CONQUEST GAVIA 85\*

www.zeiss.com

Wyposazenie dodatkowie nie należy do zakresu dostawy

DANE TECHNICZNE

Powiększenie 30x – 60x
Ogniskowa mm 493
Efektywna średnica obiektywu mm 85
Pole widzenia m / 1000 m (stopy / 1000 jardów) 33,2 – 22,7 (99,62 – 68,10)
Gwint filtra od strony obiektywu M 86 x 1
Granica przybliżenia m (ft) 3,5 (11,5)
Odstęp żrenicy wyjściowej mm 15,5 – 16,7
Wypełnienie azotem tak
Wodoszczelność mbar 400
Temperatura działania C° (F°)	-20/+63 (-4/+145)
Wysokość mm (cale) 161 (6,4)
Szerokość mm (cale) 101 (3,9)
Długość mm (cale) 398 (15,7)
Masa g (uncje) 1700 (60)

ZEISS CONQUEST GAVIA 85
