Conquest Gavia 85 - Jumelles ZEISS - Notice d'utilisation et mode d'emploi gratuit

Marque	ZEISS
Modèle	Conquest Gavia 85
Type de produit	Jumelles
Grossissement	30x – 60x
Diamètre effectif de l'objectif	85 mm
Champ de vision	33,2 – 22,7 m / 1000 m
Distance minimale de mise au point	3,5 m
Distance de la pupille de sortie	15,5 – 16,7 mm
Longueur	398 mm
Largeur	101 mm
Hauteur	161 mm
Poids	1700 g
Remplissage à l'azote	Oui
Étanchéité	400 mbar
Température de fonctionnement	-20°C à +63°C
Support de montage sur pied	Filetage 3/8" et 1/4"
Molette de mise au point	Oui
Pare-soleil	Oui
Œilletons réglables	Oui
Nettoyage recommandé	Souffler ou utiliser un pinceau, puis chiffon à lunettes
Sécurité	Ne pas regarder le soleil ou une source laser
Pièces détachées	Contacter le revendeur ou le SAV ZEISS
Accessoires recommandés	Étui de transport

FOIRE AUX QUESTIONS - Conquest Gavia 85 ZEISS

Comment monter l'oculaire sur les jumelles Conquest Gavia 85 ?

Retirez le couvercle de protection de l'oculaire et le couvercle baïonnette. Alignez le point blanc de l'oculaire avec celui de la monture, puis tournez l'oculaire vers la droite jusqu'à la butée. Enfin, faites pivoter la bague de sûreté vers la droite pour verrouiller.

Comment utiliser les jumelles avec des lunettes ?

Lorsque vous portez des lunettes, n'étirez pas les œilletons. Utilisez-les en position basse pour conserver une distance oculaire suffisante.

Comment nettoyer les lentilles des jumelles ?

Pour les grosses particules, soufflez ou utilisez un pinceau. Pour les traces de doigts, soufflez puis essuyez délicatement avec un chiffon à lunettes propre.

Comment monter la longue-vue sur un trépied ?

Utilisez le filetage 3/8" ou 1/4" à la base de l'appareil. La bague de compensation permet d'orienter la vision oblique jusqu'à 45°.

Comment régler la mise au point ?

Tournez la molette de focalisation : vers la gauche pour l'infini, vers la droite pour les courtes distances.

Que faire en cas de moisissure ?

Conservez les jumelles dans un endroit sec et bien ventilé pour éviter les moisissures, surtout en zone tropicale.

Comment utiliser le pare-soleil ?

Le pare-soleil protège des rayons du soleil et de la pluie. L'indicateur d'alignement facilite le ciblage d'un objet.

Puis-je regarder le soleil avec ces jumelles ?

Non, ne regardez jamais le soleil ou une source laser avec les jumelles. Cela peut causer des lésions oculaires graves.

Comment remplacer les œilletons ?

Dévissez les œilletons jusqu'à la butée, puis continuez à tourner pour les dégager du filetage. Remontez en sens inverse.

Où trouver des pièces de rechange pour les Conquest Gavia 85 ?

Contactez votre revendeur spécialisé ou le service après-vente ZEISS. L'adresse pour votre pays se trouve sur www.zeiss.com.

MODE D'EMPLOI Conquest Gavia 85 ZEISS

Instructions d'emploi

Nous vous félicitons pour l'acquisition de vos nouvelles CONQUEST® GAVIA 85 de marque ZEISS. Faites l'expérience unique d'une image haute fidélité, extrêmement lumineuse, et restituant les détails à la perfection.

Les produits ZEISS se distinguent par leur haute performance optique, leur fini impeccable et leur longévité exceptionnelle.

Afin d'utiliser au mieux vos jumelles et d'en faire vos fidèles compagnes pour de nombreuses années, veuillez observer les instructions suivantes.

Risques liés à l'environnement

• N'utilisez en aucun cas vos jumelles pour regarder le soleil ou une source de lumière laser : cela peut mener à des lésions oculaires graves. ■ Ne laissez pas vos jumelles au soleil de façon prolongée sans leur couvercle de protection. L'objectif et l'oculaire de l'appareil risquent de faire l'effet d'une loupe et les rayons du soleil pourraient ainsi endommager certains composants internes. ■ Ne faites pas tomber l'appareil au sol et protégez-le des chocs.
• Évitez de toucher le revêtement métallique après exposition de l'appareil au soleil ou au froid.

Risques d'ingestion

• Maintenez les parties amovibles de l'appareil hors de portée des enfants (risque d'ingestion). Pour d'éventuelles réparations, adressez-vous exclusivement aux techniciens Carl Zeiss Sports Optics ou à des ateliers agréés. Une réparation effectuée dans un atelier non agréé, ou une ouverture incorrecte de l'appareil, entraînent automatiquement la caducité de la garantie.

Pose et retrait de l'oculaire :

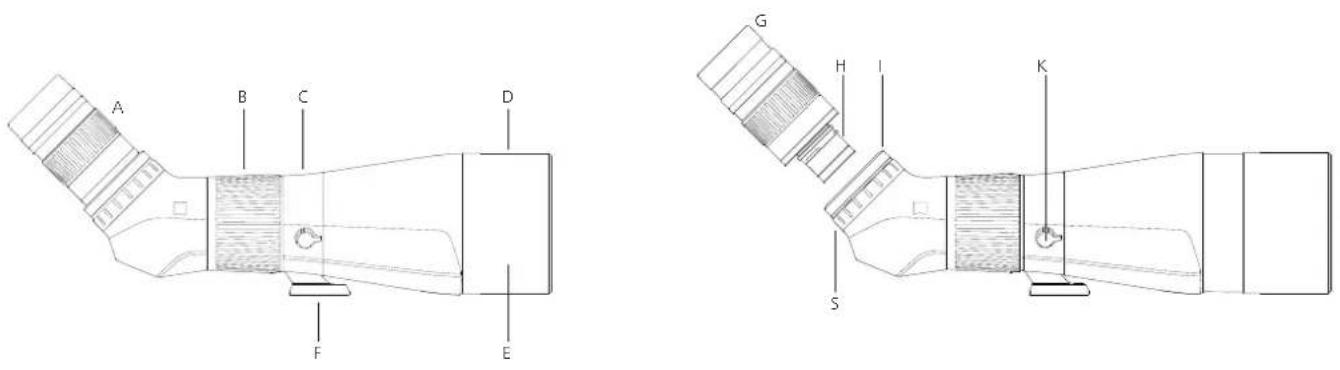

Retirez le couvercle de protection de l'oculaire (A) ainsi que le couvercle baïonnette des jumelles. Lors de l'insertion de l'oculaire, le point blanc sur l'oculaire (H) doit être aligné avec le point blanc situé sur la monture (I). Veillez à ce que la bague de sûreté (S) des jumelles soit arrêtée sur sa butée gauche. Dans le cas contraire, faites-la pivoter sur la gauche. Insérez à présent l'oculaire et tournez-le vers la droite (dans le sens des aiguilles d'une montre) jusqu'à la butée. Faites ensuite pivoter la bague de sûreté (S) sur la droite, jusqu'à la butée de verrouillage.

Pour retirer l'oculaire, faites d'abord pivoter la bague de sûreté (S) des jumelles sur la gauche, jusqu'à la butée. Tournez ensuite l'oculaire vers la gauche (dans le sens inverse des aiguilles d'une montre) jusqu'à la butée. L'oculaire se laisse alors extraire d'une légère traction.

Montage sur pied

Du fait du grossissement important qu'elles permettent, il n'est pas conseillé de faire usage des jumelles sans les monter sur un pied. Les ZEISS CONQUEST GAVIA 85 sont dotées à leur base (F) d'un filetage 3/8" et 1/4" (raccord fileté intégré), grâce auquel elles peuvent être montées sur n'importe quel pied disponible dans le commerce. Dotée d'un logement pour plateau standard 200PL, la base des ZEISS CONQUEST GAVIA 85 peut s'adapter directement à toutes les têtes de pied.

La bague de compensation (C) de votre ZEISS CONQUEST GAVIA 85 vous permet de tourner les jumelles dans l'axe longitudinal, afin que vous puissiez modifier l'orientation de la vision oblique si nécessaire. Pour ce faire, dévissez la vis de serrage située sur le pied (en la faisant tourner dans le sens inverse des aiguilles d'une montre) et inclinez ensuite les jumelles dans la direction souhaitée. Un serrage optimal de la vis est possible à amplitude de 45°.

Utilisation des jumelles avec ou sans lunettes

Lorsque vous utilisez vos jumelles sans lunettes, il convient d'en étirer les œilletons (G). Pour ce faire, faites tourner les œilletons vers la gauche, jusqu'à la position haute.

Nettoyage et remplacement des œilletons

Pour nettoyer ou changer les œilletons, il est possible de les dévisser complètement. Pour ce faire, dévissez les œilletons jusqu'à la butée, puis continuez dans le même sens de rotation jusqu'à les dégager du filetage. Pour le remontage des œilletons, procédez dans l'ordre inverse.

Mise au point

Les ZEISS CONQUEST GAVIA 85 sont dotées d'une molette de focalisation (B), grâce à laquelle vous pouvez régler la mise au point selon la distance. La rotation à gauche réalise une focalisation à l'infini, la rotation à droite déplace la focalisation sur une courte distance.

Pare-soleil

Le pare-soleil (E) vous protège de la gène occasionnée par les rayons du soleil ou par la pluie. L'indicateur d'alignement (D) situé sur le pare-soleil facilite le ciblage d'un objet.

Entretien et conservation

Les ZEISS CONQUEST GAVIA 85 n'exigent aucun entretien particulier. Pour déloger de grosses particules de saleté (du sable, par exemple) de la lentille, n'utilisez pas de chiffon : soufflez dessus ou munissez-vous d'un pinceau. À partir d'un certain temps, les traces de doigt peuvent attaquer le revêtement. Soufflez dessus, puis essuyez-le délicatement avec un chiffon à lunettes propre : c'est la façon la plus simple de nettoyer des surfaces optiques.

Pour éviter les dépôts de moisissures – notamment en zone tropicale – les jumelles doivent être conservées dans un endroit sec et bien ventilé.

Pour transporter et conserver vos jumelles en toute sécurité, l'étui disponible parmi les accessoires est particulièrement recommandé.

Pièces de remplacement

Si vous avez besoin de pièces de rechange pour vos jumelles, comme un couvercle de protection par exemple, veuillez contacter votre revendeur spécialisé ou notre service après-vente. Vous trouverez l'adresse du service après-vente pour votre pays ici : http://www.zeiss.com

Accessoires pour les ZEISS conquest GAVIA 85\*

www. zeiss. fr

*Accessoire non inclus dans la livraison

CARACTÉRISTIQUES TECHNIQUES

Grossissement 30x – 60x
Distance focale mm 493
Diamètre effectif de l'objectif mm 85
Champ de vision m / 1000 m (pi / 1000 yds) 33,2 – 22,7 (99,62 – 68,10)
Support fileté de l'objectif M 86 x 1
Distance minimale de mise au point m (pi) 3,5 (11,5)
Distance de la pupille de sortie mm 15,5 – 16,7
Remplissage à l'azote oui
Étanchéité mbar 400
Température de fonctionnement C° (F°)	-20/+63 (-4/+145)
Hauteur mm (in) 161 (6,4)
Largeur mm (in) 101 (3,9)
Longueur mm (in) 398 (15,7)
Poids g (oz) 1700 (60)
