Produkttyp	Trådlös motorsåg
Märke	Kärcher
Modell	CS 40036 Bp
Märkspänning	36 V
Tomgångshastighet kedja	23 m/s
Styrskenans längd	400 mm
Skärlängd	340 mm
Kedjedelning	3/8"
Kedjeoljetankens kapacitet	160 ml
Vikt (utan batteri)	5,0 kg
Mått (L × B × H)	904 × 217 × 261 mm
Ljudtrycksnivå (LpA)	92,9 dB(A)
Ljudeffektsnivå (LwA)	103,9 dB(A)
Vibrationsvärde (främre handtag)	3,0 m/s²
Vibrationsvärde (bakre handtag)	3,4 m/s²
Strömförsörjning	Litiumjonbatteri 36 V (Battery Power+ Kärcher)
Säkerhetsanordningar	Kedjebroms, gripplatta, kedjelås, startsäker kedja
Nödvändig skyddsutrustning	Hjälm, hörselskydd, visir, skärskyddshandskar, benskydd, skyddsskor
Regelbundet underhåll	Regelbunden rengöring, kontroll och justering av kedjespänning, kontroll av kedjebroms, slipning eller byte av kedja
Reservdelar	Använd endast originaltillbehör och reservdelar från Kärcher
Garanti	Enligt landets villkor (se faktura)

Vanliga frågor - CS 40036 Bp Kärcher

Hur startar man motorsågen Kärcher CS 40036 Bp?

Se till att batteriet är laddat och insatt. Släpp kedjebromsen genom att dra handskyddet mot handtaget. Tryck på huvudströmbrytarens upplåsningsknapp och tryck sedan på huvudströmbrytaren. Apparaten startar.

Hur kontrollerar och justerar man kedjespänningen?

Före varje användning, ta bort batteriet och använd handskar. Lossa täckets muttrar. Vrid justerskruven tills kedjan är cirka 6,5 mm från skenan. Dra åt muttrarna.

Vilken typ av olja ska man använda till kedjan?

Använd en biologiskt nedbrytbar kedjeolja som rekommenderas av tillverkaren. Fyll oljetanken (kapacitet 160 ml) före varje användning.

Hur laddar man batteriet Kärcher 36 V?

Använd endast snabbladdaren Kärcher Battery Power+ 36V. Anslut laddaren till ett vägguttag, sätt i batteriet. LED indikerar laddningsnivån. Lämna inte batteriet på laddning i mer än 24 timmar.

Vilka är de viktigaste säkerhetsanvisningarna?

Bär alltid hjälm, hörselskydd, skärskyddshandskar, benskydd och skyddsskor. Håll sågen med båda händerna, aldrig över axelhöjd. Håll personer och djur på minst 15 m avstånd. Arbeta inte på en stege.

Hur rengör och underhåller man motorsågen?

Ta bort batteriet. Rengör kedjan med en borste, torka av höljet med en torr trasa. Kontrollera kedjebromsen efter varje rengöring. Slipa kedjan vid behov och byt ut den om den är sliten.

Hur transporterar man motorsågen på ett säkert sätt?

Ta bort batteriet. Dra åt kedjebromsen. Montera kedjeskyddet. Bär den i främre handtaget med styrskenan bakåt. För längre resor, töm oljetanken.

Hur förvarar man motorsågen under en längre tid?

Ta bort batteriet, dra åt kedjebromsen, montera kedjeskyddet. Töm kedjeoljan. Olja kedjan för att förhindra rost. Förvara på en torr och ventilerad plats, skyddad från frätande ämnen.

Vad gör man om motorsågen inte startar?

Kontrollera att batteriet är laddat och korrekt insatt. Om batteriet är defekt, byt ut det. Vid överhettning, låt den svalna. Se felsökningstabellen i bruksanvisningen.

Vilken garanti har motorsågen Kärcher CS 40036 Bp?

Garantin täcker material- och tillverkningsfel enligt gällande villkor i ditt land. Kontakta din återförsäljare eller ett auktoriserat servicecenter med inköpskvittot.

BRUKSANVISNING CS 40036 Bp Kärcher

1. Tryck på upplåsningsknappen maskinkontakt.

Figur M

1. Tryck på maskinkontakten.

Apparaten startar.

Livsfara på grund av skärsår

b Gör ett snett snitt (tagsnitt) i en vinkel på ca. 45-60

Produkt: Motorsåg med uppladdningsbart batteri

Typ: 1.042-504.x

Gällande EU-direktiv

2014/30/EU

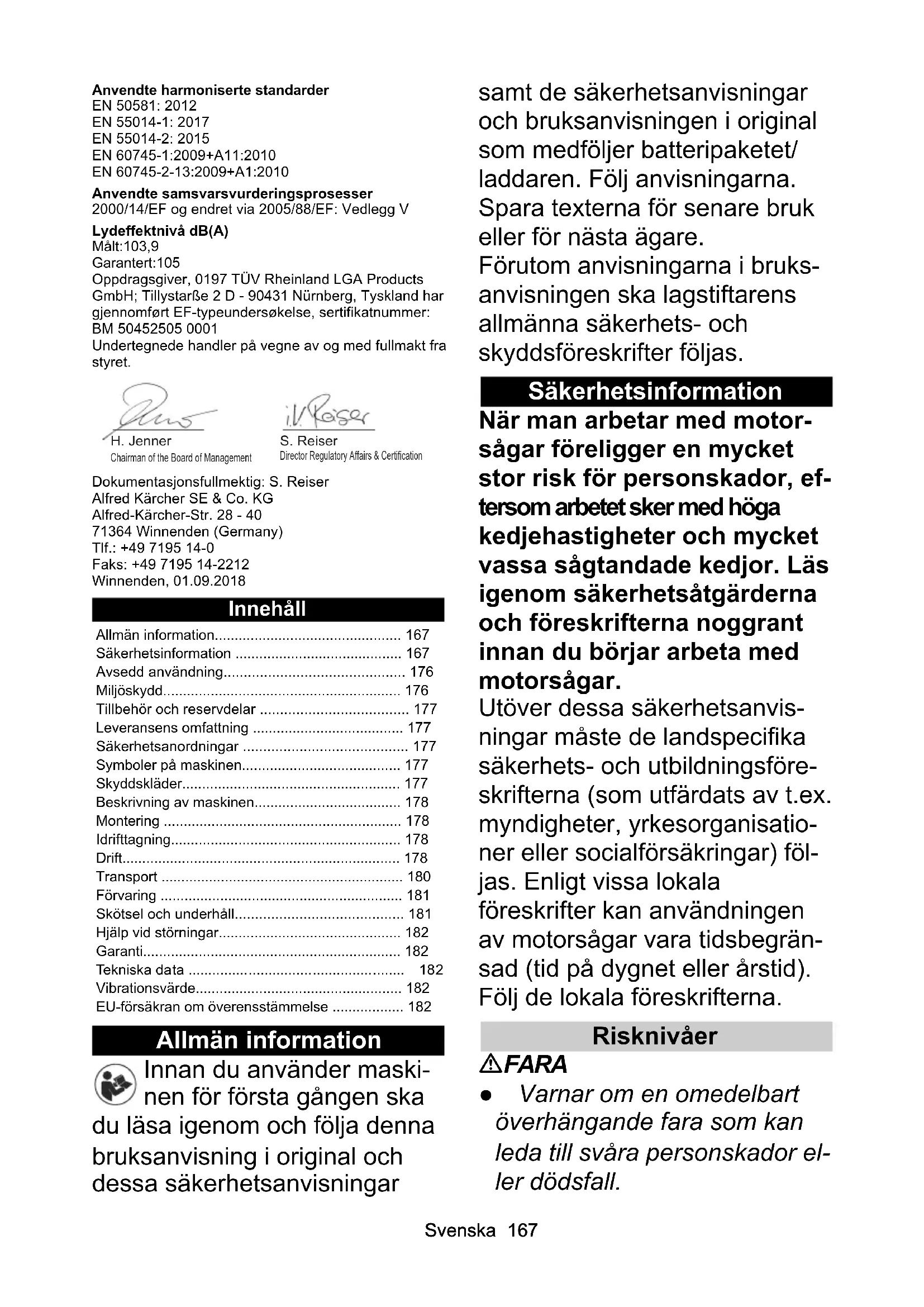

Avsedd användning. 176

Miljöskydd. 176

Tillbehör och reservdelar 177

Leveransens omfattning 177

Säkerhetsanordningar 177

Symboler på maskinen 177

Skyddskläder 177

Beskrivning av maskinen 178

Montering 178

Idrifttagning 178

Drift 178

Transport 180

Förvaring 181

Skötsel och underhåll 181

Hjälp vid störningar 182

Garanti 182

Tekniska data 182

Vibrationsvärde 182

EU-försäkran om överensstämmelse 182

Allmän information

Innan du använder maskinen för första gången ska du läsa igenom och följa denna

du läsa igenom och följa den bruksanvisning i original och dessa säkerhetsanvisningar

samt de säkerhetsanvisningar och bruksanvisningen i original som medföljer batteripaketet/ laddaren. Följ anvisningarna.

Spara texterna för senare bruk eller för nästa ägare.

Förutom anvisningarna i bruksanvisningen ska lagstiftarens allmänna säkerhets- och skyddsföreskrifter följas.

Säkerhetsinformation

När man arbetar med motorsågar föreligger en mycket stor risk för personskador, eftersom arbetet sker med höga kedjehastigheter och mycket vassa sågtandade kedjor. Läs igenom säkerhetsåtgärderna och föreskrifterna noggrant innan du börjar arbeta med motorsågar.

Utöver dessa säkerhetsanvisningar måste de landspecifika säkerhets- och utbildningsföreskrifterna (som utfärdas av t.ex. myndigheter, yrkesorganisationer eller socialförsäkringar) följas. Enligt vissa lokala föreskrifter kan användningen av motorsågar vara tidsbegränsad (tid på dygnet eller årstid). Följ de lokala föreskrifterna.

Risknivåer

△FARA

• Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

• Varnar om en möjlig farlig situation som kan leda till svåra personskador eller dödsfall.

△FÖRSIKTIGHET

• Varnar om en möjlig farlig situation som kan leda till lättare personskador.

OBSERVERA

• Varnar om en möjlig farlig situation som kan leda till materiella skador.

Allmän säkerhetsinformation för elverktyg

riangle VARNING

• Läs igenom all säkerhetsinformation och alla anvisningar.

Om säkerhetsinformationen och anvisningarna inte följs föreligger risk för elstötar och/eller allvarliga skador. Spara all säkerhetsinformation och alla anvisningar för framtida bruk.

Begreppet "elverktyg" i denna säkerhetsinformation avser nätadrivna elverktyg (med nätsladd) och batteridrivna elverktyg (utan sladd).

1 Säkerhet på arbetsplatsen a Håll arbetsplatsen ren och väl upplyst. Om arbetsplatsen är stökig eller dåligt upplyst kan det leda till olyckor. b Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor,

gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

c Håll barn och obehöriga personer på betryggande avstånd när du arbetar med elverktyget. Om du distraheras kan du förlora kontrollen över elverktyget.

2 Elsäkerhet

a Elverktygets stickkontakt måste passa till vägguttaget. Stickkontakten får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vägguttag minskar risken för elstötar. b Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Risken för elstötar är större om din kropp är jordad. c Skydda elverktyget mot regn och fukt. Tränger vatten in i ett elverktyg ökar risken för elstötar. d Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra ut stickkontakten ur vägguttaget. Håll nätsladden på avstånd från värme, olja, vassa

kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstötar.

e När du arbetar med ett elverktyg utomhus får endast förlängningskablar som är avsedda för utomhusbruk användas. Genom att använda en lämplig förlängningskabel för utomhusbruk minskar du risken för elstötar. f Om det är alldeles nödvändigt att använda verktyget i en fuktig miljö måste du använda en jordfelsbrytare. Jordfelsbrytare minskar risken för elstötar.

3 Personsäkerhet

a Var uppmärksam, tänk på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd aldrig elverktyg om du är trött eller är påverkad av droger, alkohol eller mediciner. Tillfällig ouppmärksamhet medan elverktyget används kan vålla allvarliga skador. b Bär alltid personlig skyddsutrustning och skyddsglasögon. Genom att använda personlig skyddsutrustning som t.ex. dammskyddsmask, halkfria säkerhetsskor, skyddshjälm eller hörselskydd, beroende på vilket elverktyg du använder och till vad, minskar du risken för kroppsskada. c Undvik oavsiktlig igångsättning. Se till att elverktyget är frånkopplat innan du ansluter det till strömförsörjningen och/eller batteriet, tar upp det eller bär det. Om du bär elverktyget med fingret på strömbrytaren eller ansluter ett tillkopplat verktyg till strömförsörjningen kan en olycka inträffa. d Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar in elverktyget. Ett verktyg eller nyckel i en roterande komponent kan leda till personskador. e Undvik onormal kroppshållning. Se till att du står stadigt och håller balansen. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f Bär lämplig klädsel. Bär inga lösa sittande kläder eller smycken. Håll kläder och handskar på avstånd från rörliga delar. Lösa sittande kläder, handskar, smycken eller långt hår kan slitas fast av rörliga delar. g När du använder elverktyg med anordningar för uppsugning och uppsamling av damm måste du kontrollera att dessa anordningar är rätt monterade och används korrekt. Använd dammuppsugning för att minska risken för faror som orsakas av damm.

pá vilket elverktyg du anvander och till vad, minskar du risken För kroppsskada. c Undvik oavsiktlig igangsattning. Se till att elverktyget ar frankopplat innan du ansluter det till strömförsörjningen och/ller batteriet, tar upp deteller bär det. Om du bär elverktyget med fingret pa strömbrytaren ell er ansluterett tillkopplat verktyg tillströmförsörjningen kan enolycka inträffa. d Ta bort alla installingsverktyg och skruvnycklar innan du koplar in elverkyget. Ett verktyg aller nyckel i en roterande komponent kan leda till personskador. e Undvik onormal kroppshällning. Se till att du stårstadigt och häller balansen. På så satt kan du lättare kontrollera elverktyget i ovändade situationer. f Bar lamylig klädsel. Bär inga lost sittande kläder eller smycken. Håll kläder och handskar på avständ frän rörliga delar. Lõst sittende kläder, handskar, smycken eller langt hr kan slitas fast av rörliga delar. g När du använder elverktyg med anordningar for uppsugning och uppsamling

av damm måste du kontrolera att dessa anordninger ar rätt monterade och används korrekt. Använd dammuppsugning for att minska risken for farorsom orsakas av damm.

4 Användning och hantering av elverktyg

a Överbelasta inte verktyget. Använd elverktyg som är avsedda för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b Använd aldrig elverktyget om strömbrytaren är defekt. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c Dra ut stickkontakten ur uttaget och/eller ta ut batteriet innan du gör inställningar på verktyget, byter tillbehör eller lägger ifrån dig verktyget. Denna skyddsåtgärd förhindrar att du eller någon annan råkar sätta igång elverktyget av misstag. d Förvara elverktyget oåtkomligt för barn. Verktyget får inte användas av personer som saknar vana eller som inte har läst dessa anvisningar. Elverktyget är farligt om det används av oerfarna personer.

e Hantera elverktyget med omsorg. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar och att komponenter inte har brustit eller skadats så att elverktygets funktion påverkas negativt. Se till att skadade delar repareras innan verktyget används igen. Många olyckor orsakas av dåligt skötta elverktyg.

Håll skärverktygen vassa och rena. Omsorgsfullt skötta skärverktyg med vassa eggar kommer inte så lätt i kläm och är lättare att styra. Använd elverktyg, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett ändamålsenligt sätt kan farliga situationer uppstå.

5 Användning och skötsel av batteripaket

a Ladda batteripaketet endast med laddare som godkänts av tillverkaren. Laddare som inte lämpar sig för batteripaketet kan orsaka brand. b Använd maskinen endast med ett lämpligt batteripaket. Användning av ett annat batteripaket kan orsaka personskador eller bränder.

c Håll batteripaketet borta från metalliska föremål som häftklamrar, mynt, nycklar, spikar, skruvar eller andra små metalliska föremål när du inte använder det, då dessa kan orsaka kortslutning. En kortslutning kan orsaka brand eller en explosion.

d I vissa fall kan det rinna ut vätska ur batteripaketet. Undvik kontakt med vätskan. Om du får vätska på dig måste du spola bort den noggrant med vatten. Uppsök genast läkare om vätska hamnar i ögonen. Batterivätska kan orsaka utslag och brännskador på huden.

6 Service

a Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. På så sätt garanteras att elverktygets säkerhet upprätthålls.

Ytterligare allmänna säkerhetsanvisningar

Hänvisning: I vissa områden kan det finnas föreskrifter som begränsar användningen av denna maskin. Rådgör med din lokala ansvariga myndighet. FARA: Livsfara genom skärskador till följd av okontrollerade rörelser på maskinen.

Håll kroppsdelar borta från rörliga delar. Risk för personskador på grund av ivägkastade eller fallande föremål. Använd aldrig maskinen om det finns människor, särskilt barn, eller djur, inom en radie av 15 m.

• Det är inte tillåtet att göra några ändringar på maskinen. VARNING: Barn och personer som inte kan innehållet i denna bruksanvisning får inte använda maskinen. Det kan finnas lokala föreskrifter som höjer den lägsta tillåtna åldern för användaren. Du måste ha ständig och obehindrad uppsikt över arbetsområdet för att identifiera möjliga risker. Använd maskinen endast vid god belysning. Se till att maskinen, alla manöverdon, inklusive kedjebromsen och säkerhetsanordningar fungerar korrekt före användning.

Kontrollera lösa låsanordningar. Kontrollera att alla skyddsanordningar och handtag är korrekta och säkert monterade. Använd inte maskinen om skicket inte är gott. Använd aldrig maskinen om maskinens brytare på handtaget inte stänger av och slår på maskinen korrekt. Byt ut utslitna eller skadade delar innan du använder maskinen. Risk för kast om man tappar balansen. Undvik onormal kroppshållning, se till att du står stadigt och håller balansen. Stäng omedel

Delar av maskinen och kontrollera om den är skadad eller identifiera orsaken till eventuella vibrationer om maskinen har tappats, utsatts för en stöt eller vibrerar onormalt. Låt en auktoriserad verkstad reparera maskinen eller byt maskinen om den är skadad.

△FÖRSIKTIGHET • Använd komplett ögon- och hörselskydd, kraftiga och robusta handskar samt hjälm när du använder maskinen. Använd en ansiktsmask om arbetet genererar damm. • Använd grova långbyxor, fasta skor och handskar med bra passform när du arbetar med maskinen. Arbeta aldrig barfota. Använd inte smycken, sandaler eller kortbyxor. • Risk för personskador om löst sittande klädsel, hår eller smycken fastnar i maskinens rörliga delar. Håll kläder och smycken borta från maskinens rörliga delar. Ha långt hår knutet så att det inte hänger ned i maskinen. • Hörselskydd kan göra att du inte hör varningssignaler. Se därför upp för möjliga risker i närheten och i arbetsområdet. • Använd endast tillbehör och reservdelar som har godkänts av tillverkaren. Originaltillbehör och originalreservdelar garanterar en säker och störningsfri drift av maskinen.

Säkerhetsanvisningar för motorsågar

Håll alla kroppsdelar borta från sågkedjan när sågen är igång. Försäkra dig om att sågkedjan inte rör vid något innan du startar sågen. När man arbetar med en motorsåg kan tillfällig ouppmärksamhet leda till att kläder eller kroppsdelar dras med av sågkedjan.

Håll alltid motorsågen i det bakre handtaget med höger hand och i det främre handtaget med vänster hand. Att hålla fast motorsågen på omvänt håll ökar risken för skador och är därför förbjudet.

Elverktyget får endast hållas i de isolerade greppytorna eftersom sågkedjan kan röra vid dolda ledningar.

Sågkedjor som rör vid en spänningsförande tråd gör att elverktygets metalldelar också blir spänningsförande och kan orsaka elstötar på användaren.

• Bär skyddsglasögon och hörselskydd. Vi rekommenderar att även skyddsutrustning för huvud, händer, ben och fötter används.

Passande skyddskläder minskar skaderisken till följd av kringflygande spånmaterial och tillfällig beröring av sågkedjan.

• Arbeta inte med sågkedjan på ett träd. Vid arbete på träd föreligger risk för skador. Stå alltid stadigt och använd sågkedjan endast när du står på en fast, stadig och jämn mark. Hala underlag eller instabila ytor, t.ex. en stege, kan leda till att man tappar balansen eller kontrollen över motorsågen. När du sågar av en gren måste du alltid räkna med att den kan fjädra tillbaka. Om spänningen frigörs i träfibrerna kan den spända grenen slå emot användaren och/eller få motorsågen att rycka till.
• Var extra försiktig när du sågar i undervegetation och unga träd. Det tunna materialet kan snärja sig kring sågkedjan och slå mot dig eller få dig ur balans. Håll motorsågen i det främre handtaget i avstängt tillstånd, med sågkedjan vänd från kroppen. Vid transport eller förvaring av motorsågen ska alltid skyddsfodralet tas på. Varsam hantering av motorsågen minskar risken för oavsiktlig beröring av den löpande sågkedjan. Följ anvisningarna för smörjning, kedjespänning och byte av tillbehör. En felaktigt spänd eller smord såg

kedja kan antingen gå av eller öka risken för rekyl.

• Se till att handtagen är torra, rena och fria från olja och fett. Feta, oljiga handtag är hala och gör att du tappar kontrollen. Såga endast i trä. Använd inte motorsågen för arbeten som den inte är avsedd för. Exempel: Använd inte motorsågen för att såga i plast, murverk eller byggmaterial som inte är av trä. Användning av motorsågen för arbeten som den inte är avsedd för kan ge upphov till farliga situationer.

Orsaker till rekyl och hur det undviks

Rekyl kan uppstå om svärdspetsen rör vid ett föremål eller om virket böjs och sågkedjan kläms fast i snittet.

Beröring med svärdspetsen resulterar ibland i en bakåtriktad reaktion, där svärdspetsen slås uppåt mot användaren.

Om sågkedjan på ovansidan av svärdspetsen har klämts fast finns det risk för att svärdet snabbt slår tillbaka mot användaren.

Var och en av dessa reaktioner kan leda till att du förlorar kontrollen över sågen och skadar dig allvarligt. Förlita dig inte helt på säkerhetsanordningarna

i motorsågen. Innan du använder motorsågen måste du vidta olika åtgärder så att du kan arbeta utan att olyckor uppstår eller att du skadas.

En rekyl är resultatet av olämplig eller felaktig användning av elverktyget. Rekyler kan undvikas med lämpliga försiktighetsåtgärder som beskrivs nedan:

Håll alltid fast sågen med båda händerna, så att tummen och de andra fingrarna griper runt om motorsågens handtag. Håll kroppen och armarna så att du kan hålla emot eventuella rekylkrafter. Om lämpliga åtgärder har vidtagits kan användaren motverka rekylkrafterna. Släpp aldrig motorsågen. Undvik onormala kroppsställningar och såga aldrig högre än axelhöjd. Därigenom kan du undvika att komma åt svärdspetsen av misstag, samtidigt som du har bättre kontroll över motorsågen i oväntade situationer. Använd alltid de reservskenor och sågkedjor som rekommenderas av tillverkaren. Felaktiga reservskenor och sågkedjor kan leda till att kedjan brister eller att rekyler uppstår. Följ tillverkarens anvisningar för slipning och underhåll av sågkedjan. Alltför låga

djupbegränsningar ökar tendensen till rekyler.

Ytterligare säkerhetsanvisningar för motorsågar

Hänvisning: Kärcher rekommenderar att trädstammar sågas på en sågbock vid första användning. Vid användning av motorsågen måste du ha en förbandslåda för stora sår och ett hjälpmedel för att kalla på hjälp till hands. En större och mer omfattande förbandslåda bör finnas i närheten.

VARNING Se till att du står stadigt, att arbetsplatsen är ren och planera en reträttväg vid fallande grenar innan du använder maskinen. Se upp för smörjolja, kedjeolja och sågspån. Bär vid behov mask eller andningsskydd. Håll alltid i motorsågen med båda händerna. Håll i handtagen med tummen på ena sidan och övriga fingrar på andra sidan. Håll det bakre handtaget med din högra hand och det främre handtaget med din vänstra hand. Risk för personskador. Gör inga ändringar på maskinen. Använd inte maskinen för att driva byggnadsdelar eller maskiner, som inte rekommenderas av tillverkaren.

• Kontrollera att sågkedjan inte vidrör något föremål innan du slår på maskinen. - Allvarliga personskador eller dödsfall om

en felaktigt spänd sågkedja hoppar av svärdet. Kontrollera kedjespänningen före varje användning. Kedjans längd beror på temperaturen. Kontrollera att alla skyddsanordningar, handtag och barkstöd är ordentligt monterade och i gott skick. - Allvarliga personskador på grund av felaktig användning: Du måste alltid vara uppmärksam och ha kontroll över din arbetsplats när du arbetar med motorsågen. Storleken på arbetsområdet beror på arbetet som ska utföras och storleken på trädet eller arbetsstycket. Att fälla ett träd kräver en större arbetsplats, än t.ex. kapning. Såga aldrig med kroppen i linje med svärdet och kedjan. På så sätt minskar du risken för att kedjan ska träffa ditt huvud eller din kropp vid ett kast. Gunga inte sågen fram och tillbaka, låt kedjan göra jobbet, se till att kedjan är vass och försök inte att trycka kedjan genom snittet. Tryck inte på sågen i slutet av snittet. Var beredd att avlasta sågen när den har skurit igenom träet. - Stoppa inte motorsågen under sågningen. Låt sågen gå tills snittet är klart. Bekanta dig med din nya motorsåg genom att såga i uppstött

trä. Upprepa detta om du inte har använt motorsågen på länge. Såga inte vinstockar och/eller små buskar med en diameter på mindre än 75 mm.

• Stäng av maskinen, aktivera kedjebromsen, ta ut batteripaketet och kontrollera att alla rörliga delar har stannat helt:
• Innan du rengör maskinen eller avlägsnar en blockering.
• Lämnar maskinen utan uppsikt.
• Innan du monterar eller tar bort påbyggnadsdelar.
• Innan du kontrollerar eller underhåller maskinen, eller utför några arbeten på den.

FÖRSIKTIGHET · Motorsågen är tung. Människor som använder motorsågen bör vara fysiskt i form och vid god hälsa. Du bör ha god syn, rörlighet, balans och manuella färdigheter. Använd inte motorsågen om du är osäker. · Använd alltid en skyddshjälm med visir vid arbete med maskinen för att minska risken för skador på ansiktet och huvudet vid kast.

Kvarstående risker

△WARNING

• Även om maskinen används enligt föreskrifterna, kvarstår vissa risker. Följande faror kan uppkomma när man använder maskinen:

Vibrationer kan orsaka skador. Använd rätt verktyg för varje arbete, använd de avsedda handtagen och begränsa arbetstiden och exponeringstiden. - Buller kan leda till hörselskador. Använd alltid hörselskydd och begränsa exponeringen. - Skärskador vid kontakt med sågkedjans exponerade sågtänder. - Skärskador på grund av oförutsedda, plötsliga rörelser eller kast av svärdet. - Skärskador/injektionsrisk på grund av delar som kastas iväg av sågkedjan. - Skador orsakade av ivägkastade föremål (träspån, flisor). - Inandning av damm och partiklar. - Hudkontakt med smörjmedlet/oljan.

Riskreducering

FÖRSIKTIGHET

Längre användning av verktyget kan leda till vibrationsbaserade cirkulationsstörningar i händerna. En allmängiltig tidslängd för användningen kan inte fastläggas eftersom den påverkas av många faktorer: - Personliga anlag för dålig cirkulation (ofta kalla eller domnade fingrar)

Låg omgivningstemperatur. Bär varma handskar för att skydda händerna. Kvävd cirkulation på grund av hårt grepp. Drift utan pauser är skadligare än drift med inlagda pauser. Vid regelbunden och oavbruten användning av verktyget samt vid upprepade symtom som domnande och kalla fingrar bör du kontakta läkare.

Avsedd användning

FARA

Ej ändamålsenlig användning

Livsfara på grund av skärskador

Använd maskinen endast till de ändamål den är avsedd för.

Motorsågen är avsedd för yrkesmässig användning. Motorsågen är endast avsedd för utomhusbruk. - Av säkerhetsskäl måste motorsågen alltid hållas med båda händer. Motorsågen är konstruerad för sågning av grenar, kvistar, stammar och balkar. Svärdets skärlängd bestämmer det sågade materialets maximala diameter. Motorsågen får endast användas för sågning av trä. - Använd inte motorsågen i våta omgivningar eller i regn. - Använd endast motorsågen i ordentligt upplysta omgivningar. - Av säkerhetsskäl är det inte tillåtet att utföra ändringar på maskinen som inte är godkända av tillverkaren.

All annan användning är förbjuden. Användaren ansvarar för faror som uppstår på grund av otillåten användning.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig användning

eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som är märkta med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Säkerhetsanordningar

△FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Skyddslänkarna framför varje sågtand förhindrar att sågtänderna griper in för långt i kastzonen, vilket gör att kastets styrka reduceras.

När kedjan slipas finns risk för att denna säkerhetsfunktion upphör att fungera. Om sågkapaciteten försämras bör kedjan bytas av säkerhetsskäl. Använd endast den kombination av svärd och kedja som rekommenderas av tillverkaren.

Svärd

För svärd med en spets med liten diameter är risken för kast normalt sett lägre.

Använd därför ett svärd med passande kedja som är precis tillräckligt lång. Längre svärd ökar sannolikheten för kontrollförlust under sågningen.

Kontrollera kedjespänningen före varje användning (se kapitel Kontrollera kedjespänningen). Om kedjespänningen inte är korrekt installerad ökar risken för att kedjan ska hoppa av vid sågning av mindre grenar (smalare än svärdets kompletta längd).

Kedjefångare

Om kedjan lossnar eller går av, förhindrar kedjefångaren att kedjan slungas i väg mot användaren.

Barkstöd

Det integrerade barkstödet kan användas som vridpunkt för att ge ytterligare stabilitet hos motorsågen vid sågning.

Skjut maskinen framåt vid sågning tills dornarna tränger in i trädet. Om det bakre handtaget flyttas uppåt eller nedåt i sågriktningen, reduceras den fysiska belastningen vid arbete med motorsågen.

Kedjebroms

Kedjebromsar används vid fara för att snabbt stoppa kedjan.

Om handskyddet/kedjebromsens spak trycks mot svärdet måste kedjan stoppas direkt.

Kedjebromsen kan inte förhindra kast, men minskar risken för skador om svärdet träffar användaren vid ett kast.

Kedjebromsens korrekta funktion måste kontrolleras före varje användning av maskinen (se kapitel Kontrollera att kedjebromsen fungerar).

Symboler på maskinen

Allmän varningssymbol

Läs bruksanvisingen och all säkerhets-information före idrifttagning.

Använd lämpiga huvud-, ögon- och hör-selskydd;när du arbetar med maskinen.

Använd skyddsskor med halkskydd;när du arbetar med maskinen.

Använd glidsäkra och slitstarka handskar;när du arbetar med maskinen.

Livsfara på grund av kast hos motorså-gen. Rör aldrig vid foremålæn som sagsas med svärdspetsen.

Livsfara på grund av motorsågens okon-trollerade rörelser. Häll alltid i motorså-gen med båda händerna.

Livsfara på grund av motorsågens okon-trollerade rörelser. Häll aldrig i maskinen med bara en hand.

Utsätt inte maskinen För regn eller våta.

Den garanterade ljudtrycksnivân på eti-kettenær 105 dB.

Kedjebromsen frigörs.

Kedjebromsenær aktiverad och sögked-janær blockerad.

Smörjning av svärdet och kedjan

Vrid För att ställa in kedjespänningen: + = Spänn kadjan - = Lossa kadjan

Kedjans rotationsriktning (markeringen finns under kåpan)

Skyddskläder

△FARA

Livsfara på grund av skärskador. Bär alltid lämpliga skyddskläder när du arbetar med maskinen. Följ de lokala föreskrifterna om olycksförebyggande.

Huvudskydd

Använd en lämplig skyddshjälm som uppfyller EN 397 och som är CE-märkt när du arbetar med maskinen. Använd ett lämpligt hörselskydd som uppfyller EN 352-1 och som är CE-märkt när du arbetar med maskinen. Använd lämpliga skyddsglasögon som uppfyller EN 166 och som är CE-märkta för skydd mot ivägslungade flisor. Eller bär ett hjälmvisir som uppfyller EN 1731 och är CE-märkt. Skyddshjälmar med integrerat hörselskydd och visir finns i handeln.

Sågskyddsjacka

Använd en sågskyddsjacka som uppfyller EN 381-11 och som är CE-märkt som skydd för överkroppen när du arbetar med maskinen.

Skyddshandskar

Använd lämpliga skyddshandskar med skärskydd som uppfyller EN 381-7 och som är CE-märkta när du arbetar med maskinen.

Benskydd

Använd lämpliga benskydd som skydd runt om som uppfyller EN 381-5 och som är CE-märkta när du arbetar med maskinen.

Skyddsskor

Använd skyddsskor med halkskydd som uppfyller EN 20345 och är märkta med en motorsåg när du arbetar med maskinen. Detta säkerställer att skyddsskorna överensstämmer med EN 381-3.

Om du bara använder motorsågen ibland, marken är jämn och risken för att snubbla eller fastna i buskar är låg, kan du använda skyddsskor med stålhätta och skyddsdamasker som uppfyller EN 381-9.

Beskrivning av maskinen

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning).

Bild, se grafiksidor

Bild A

① Lock för kedjeoljetank ②Kedja ③Svärd ④Kåpa ⑤Muttrar för kåpa ⑥Kedjespännarskruv ⑦Barkstöd ⑧Kedjefångare ⑨Handskydd/kedjebromsens spak ⑩Handtag, fram ⑪ Batteripaketets frigöringsnapp ⑫ Typskylt ⑬ Strömbrytarens frigöringsknapp ⑭ Handtag, bak ⑮ Maskinens strömbrytare ⑯ Nyckel med skruvmejsel

⑰Kedjeskydd ⑱*Batteripaket Battery Power+ 36 V ⑲*Snabbladdare Battery Power+ 36 V

*tillval

Batteripaket

Apparaten kan drivas med ett 36 V Kärcher Battery Power-batteripaket.

Montering

Montera kedjan och svärdet

△FÖRSIKTIGHET

Vass kedja

Skärskador

Använd alltid skyddshandskar när du arbetar på kedjan.

1. Lossa muttrarna och ta bort kåpan.

Bild B

1. Montera kedjan på svärdet. Observera kedjans rotationsriktning.

Bild C

1. Lägg kedjan runt kedjehjulet och sätt in svärdet.

Bild D

1. Sätt på kåpan och fäst muttrarna löst.

Bild E

1. Ställ in kedjespänningen (se kapitel Ställa in kedjespänningen).
2. Montera kedjeskyddet.

Bild F

Idrifttagning

Fylla kedjeoljetanken

1. Rengör vid behov området runt påfyllningsöppningen och ta bort sågspån och smuts.
2. Ta bort locket för oljetanken.

Bild G

1. Fyll på kedjeolja långsamt i tanken.

Bild H

1. Torka upp utspilld kedjeolja med en trasa vid behov.
2. Förslut kedjeoljetanken med locket.

Kontrollera kedjespänningen

△FÖRSIKTIGHET

Vass kedja

Skärskada

Använd alltid skyddshandskar när du arbetar på kedjan.

1. Ta bort kedjeskyddet.

Bild I

1. Dra försiktigt i kedjan.

Bild J

Avståndet mellan svärdet och kedjan måste vara ca. 6,5 mm. 3. Ställ in kedjespänningen vid behov (se kapitlet Ställa in kedjespänningen).

Montera batteripaketet

1. Skjut in batteripaketet i maskinens fäste tills du hör att det kopplas i.

Bild K

Drift

Grundläggande användning

1. Undersök om trädet och grenarna är t.ex. ruttna eller skadade på annat sätt.
2. Ta bort kedjeskyddet.
3. Håll maskinen med båda händerna.

Slå på maskinen

1. Dra i handskyddet/kedjebromsens spak mot handtaget.

Bild L

1. Tryck på strömbrytaren.

Maskinen startar.

Stoppa driften

1. Släpp strömbrytaren. Maskinen stannar.
2. Tryck handskyddet/kedjebromsens spak mot svärdet.

Bild N

Kedjebromsen är aktiverad och sågkedjan är blockerad.

1. Ta ut batteripaketet ur apparaten (se kapitel Ta ut batteripaketet).

Arbetsmetoder

Arbetsläge

FARA

Okontrollerade rörelser hos motorsågen

Livsfara på grund av skärskador

Planera sågningen innan du börjar och var uppmärksam på faror.

Håll alltid motorsågen ordentligt med båda händerna.

För inte motorsågen längs kroppens axel. Bild O - Håll motorsågen vid sidan av kroppen så att inga kroppsdelar kan fastna i motorsågens rörelseområde. - Håll så mycket avstånd som möjligt till det sågade materialet. - Arbeta aldrig på en stege eller uppe i ett träd. - Arbeta aldrig på instabila platser.

Indragning/kast

△FARA

Okontrollerade rörelser hos motorsågen

Livsfara på grund av skärskador

Planera sågningen innan du börjar och var uppmärksam på faror.

Håll alltid motorsågen ordentligt med båda händerna. Kast eller indragning är en effekt som principiellt uppstår i motsatt riktning till kedjans rotationsriktning i det sågade materialet.

Bild P

1 Indragning

2 Kast

Vid sågning med undersidan av svärdet - framsidan - kan sågkedjan klämmas fast eller stöta emot ett fast föremål i trädet och motorsågen plötsligt dras in mot det sågade materialet.

För att undvika indragning ska alltid barkstödet först sättas an säkert.

Vid sågning med ovansidan av svärdet - baksidan - kan sågkedjan klämmas fast eller stöta emot ett fast föremål i trädet och motorsågen plötsligt kastas mot användaren.

För att undvika kast:

• Kläm inte ovansidan av svärdet. Vrid inte svärdet i snittet.

Kast

△FARA

Okontrollerade rörelser hos motorsågen

Livsfara på grund av skärskador

Planera sågningen innan du börjar och var uppmärksam på faror.

Håll alltid motorsågen ordentligt med båda händerna. Vid ett kast kastas motorsågen plötsligt och okontrollerat mot användaren.

Ett kast uppstår t.ex. när sågkedjan vid det övre området av svärdet oavsiktligt vidrör ett hinder eller kläms fast.

Bild Q

• Håll alltid motorsågen så du kan hålla emot vid ett kast. Släpp inte motorsågen. Böj dig inte för långt framåt vid sågning. Såga inte med motorsågen över axelnivå. Vänta alltid tills kedjan har nått full hastighet och sågar med maximalt varvtal. Såga inte med svärdspetsen. För alltid in svärdet mycket försiktigt i ett redan påbörjat snitt.
• Var uppmärksam på stammens läge och krafter som kan trycka ihop snittmellanrummet och klämma fast sågkedjan.
• Såga aldrig av flera grenar samtidigt vid grensågning.
• Arbeta endast med en vass och korrekt spänd kedja.
• Använd en kedja med låg risk för kast och ett svärd med liten svärdspets.

Planera fallriktning och reträttväg

△FARA

Fallande träd

Livsfara

Trädfällning får endast utföras av utbildade personer.

Observera följande när du planerar fallriktningen:

• Avståndet till nästa arbetsplats måste vara minst 2,5 trädlängder.
• Utför inte fällning i kraftig vind.

Trädet kan falla okontrollerat.

Bestäm fallriktningen utifrån trädets utseende, terrängen (sluttningar) och väderförhållanden. - Låt alltid trädet falla i en lucka utan andra träd och aldrig mot andra träd.

För varje medarbetare måste en reträttväg planeras.

Följande gäller:

Välj en reträttväg ca 45° diagonalt motsatt fallriktningen.

Bild R

• Ta bort hinder i reträttvägen.
• Placera inga verktyg och utrustning i reträttvägen.
• Vid arbete i en brant sluttning ska reträttvägen vara parallell med sluttningen. Var uppmärksam på fallande grenar och kronans omfång vid användning av reträttvägen.

Förbered arbetsområdet på stammen

1. Rengör arbetsområdet på stammen och ta bort störande grenar, bladverk och hinder. Kontrollera att du står stabilt.
2. Rengör grundligt roten, t.ex. med en yxa. Sand, stenar och andra främmande föremål gör kedjan slö.
3. Ta bort stora rötter. a Skär rötterna lodrätt.

Bild S

b Skär rötterna vågrätt.

c Ta bort lösa rotstycken från arbetsområdet.

Såga fällskäret

△FARA

Fallande träd

Livsfara

Trädfällning får endast utföras av utbildade personer.

1. Kontrollera att ingen utsätts för fara på grund av det fallande trädet. Varningsrop hörs eventuellt inte på grund av motorbullret. I fällningsområdet får endast personer uppehålla sig som arbetar med fällningen.
2. Såga riktskåret i rät vinkel mot fällriktningen.

a Såga ett vågrätt skär (nedre skär) så nära marken som möjligt, cirka 1/3 av stammens diameter. Bild T

b Såga ett snett skär (övre skär) i en vinkel på cirka 45 - 60° .

1. Såga fällskäret.

a Såga fällskäret parallellt med det nedre skäret och minst 50 mm högre. b Såga endast fällskäret så långt att det åtminstone finns en 50 mm bred brytmån. Brytmånen förhindrar att trädet vrids och faller i fel riktning.

När fällskäret närmar sig brytmånen ska trädet börja falla.

1. Stoppa sågningen av fällskäret om det finns risk att trädet inte faller i önskad riktning eller gungar tillbaka och klämmer sågkedjan. Använd kilar för att bredda skäret och få trädet att falla i önskad riktning.
2. Dra ut motorsågen ur skäret när trädet börjar falla.
3. Stäng av maskinen.
4. Aktivera kedjebromsen.
5. Sätt ned motorsågen.
6. Följ den planerade reträttvägen.

△FARA

Okontrollerade rörelser hos motorsåg och sågat material

Livshotande skärskador skador på grund av sågat material

Planera sågningen innan du börjar och var uppmärksam på faror.

Håll alltid motorsågen ordentligt med båda händerna. Träd i spänn uppstår när en stam, gren, stubbe eller skott från ett annat träd ligger emot trädet.

1. Var uppmärksam på träd i spänn eftersom risken finns att det slår tillbaka till sitt ursprungliga läge. Bild U
2. Såga försiktigt i träd i spänn från trycksidan (se även kapitel Kapa stammar i spänn).

Bild V

Kvistning

△FARA

Kast

Livshotande skärskador

Var uppmärksam vid kvistning så att svärdet/kedjan inte kläms.

△VARNING

Förändrad viktfördelning vid kvistning

Risk för personskador på grund av okontrollerad rörelse hos stammen

Välj arbetsområde så att ingen fara uppstår.

Kvista i växtriktningen.

Bild W

Kvista uppifrån och ned. - Lämna större grenar nedtill som stöd för att hålla trädet på marken. Stötta motorsågen så mycket som möjligt. Stå inte på stammen vid kvistning. Såga inte med svärdspetsen. Var uppmärksam på grenar som är spända. Såga grenar spända nedifrån och upp. Såga aldrig flera grenar på en gång. - Rengör regelbundet arbetsområdet och ta bort avsågade grenar.

Kapa stammen

△FARA

Okontrollerade rörelser hos motorsågen

Livsfara på grund av skärskador

Planera sågningen innan du börjar och var uppmärksam på faror.

Håll alltid motorsågen ordentligt med båda händerna.

OBSERVERA

Skador på kedjan på grund av markkontakt

Kontrollera att kedjan inte rör vid marken.

1. Sätt an motorsågen med barkstödet.
2. Såga jämnt genom stammen.

Kapa stammar i spann

△FARA

Okontrollerade rörelser hos motorsågen

Livshotande skärskador

Vid kapning av stammar som är i spänn måste du alltid följa ordningsföljden från avlastningsskäret på trycksidan och kapningsskäret på dragsidan.

Stammen stöttas på två sidor:

a För avlastningsskäret på trycksidan ska stammen sågas ca 1/3 av stammens diameter uppifrån.

Bild X

b Såga kapningsskäret på dragsidan nedifrån.

Stammen stöttas på en sida:

a För avlastningsskäret på trycksidan ska stammen sågas ca 1/3 av stammens diameter nedifrån.

Bild Y

b Såga kapningsskäret på dragsidan uppifrån.

Ta ut batteripaketet

Hanvisning

Vid längre arbetsuppehåll måste batteripaketet tas ut ur maskinen och skyddas mot obehörig användning.

1. Dra i batteripaketets frigöringsknapp i riktning mot batteripaketet.

Bild Z

1. Tryck på batteripaketets frigöringsknapp för att låsa upp batteripaketet.
2. Ta ut batteripaketet ur apparaten.

Avsluta driften

1. Ta ut batteripaketet ur apparaten (se kapitel Ta ut batteripaketet).
2. Rengör maskinen (se kapitel Rengöra maskinen).

Transport

△FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid transport.

△FÖRSIKTIGHET

Okontrollerad start

Skärskador

Ta ut batteriet ur maskinen före transport. Transportera endast maskinen med monterat kedjeskydd.

1. Ta bort batteripaketet (se kapitel Ta ut batteripaketet).
2. Tryck handskyddet/kedjebromsens spak mot svärdet.

Bild N

Kedjebromsen är aktiverad.

1. Montera kedjeskyddet.

Bild F

1. Bär endast maskinen i handtaget och med svärdet bakat.
2. Töm kedjeoljetanken vid längre transporter. a Ta bort locket från kedjeoljetanken.

Bild G

b Fyll kedjesmörjoljan i en lämplig behållare.

c Skruva fast locket på kedjeoljetanken.

1. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta.

Förvaring

△FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador

Ta hänsyn till maskinens vikt vid förvaring.

△FÖRSIKTIGHET

Okontrollerad start

Skärskador

Ta ut batteriet ur maskinen före förvaring.

Förvara endast maskinen med monterat kedjeskydd.

1. Ta bort batteripaketet (se kapitel Ta ut batteripaketet).
2. Tryck handskyddet/kedjebromsens spak mot svärdet.

Bild N

Kedjebromsen är aktiverad.

1. Montera kedjeskyddet.

Bild F

1. Töm kedjeoljetanken.

a Ta bort locket från kedjeoljetanken.

Bild G

b Fyll kedjesmörjoljan i en lämplig behållare.

c Skruva fast locket på kedjeoljetanken.

1. Smörj kedjan med olja om maskinen ska förvaras i mer än en månad för att förhindra rost.
2. Förvara maskinen på en torr och välventilerad plats. Se till att maskinen inte kommer i kontakt med korrosiva ämnen som trädgårdskemikalier och tosalt. Förvara inte maskinen utomhus.

Skötsel och underhåll

△FÖRSIKTIGHET

Okontrollerad start

Skärskador

Ta alltid ut batteriet ur maskinen innan du utför arbete på den.

△FÖRSIKTIGHET

Vass kedja

Skärskador

Använd alltid skyddshandskar när du arbetar på kedjan.

Rengöra maskinen

1. Ta bort batteripaketet (se kapitel Ta ut batteripaketet).
2. Rengör kedjan med en borste och ta bort sågrester och smuts.

Bild AA

1. Rengör höljet och handtagen med en mjuk, torr trasa.
2. Kontrollera kedjebromsens funktion efter varje rengöring (se kapitel Kontrollera att kedjebromsen fungerar).

Underhållsintervaller

Före varje användning

Följande aktivitet måste utföras före varje användning:

• Kontrollera kedjeoljans nivå. Fyll på kedjeolja vid behov (se kapitel Fylla kedjeoljetanken).
• Kontrollera kedjespänningen (se kapitel Kontrollera kedjespänningen).
• Kontrollera att kedjan är tillräckligt vass. Byt vid behov kedjan (se kapitel Byta kedja och svärd).
• Undersök om maskinen är skadad.
• Kontrollera att alla bultar, muttrar och skruvar är korrekt åtdragna.
• Kontrollera kedjebromsens funktion (se kapitel Kontrollera att kedjebromsen fungerar).

Var 5:e drifttimme

• Kontrollera kedjebromsens funktion var 5:e drifttimme (se kapitel Kontrollera att kedjebromsen fungerar).

Underhållsarbeten

Kontrollera att kedjebromsen fungerar

1. Starta maskinen.
2. Vrid handen på det främre handtaget så att maskinen går så att handskyddet/kedjebromsens spak trycks mot svärdet.

Kedjebromsen är aktiverad.

Kedjan måste stanna.

1. Dra i handskyddet/kedjebromsens spak mot handtaget.

Kedjan måste lossna.

Ställ in kedjespänningen

1. Ta bort batteripaketet (se kapitel Ta ut batteripaketet).
2. Lossa muttrarna på kåpan.

Bild AB

1. Ställ in kedjespännaren med skruven.

Bild AC

1. Kontrollera kedjespänningen.

Bild J

Avståndet mellan svärdet och kedjan måste vara ca. 6,5 mm.

1. Dra åt muttrarna på kåpan.

Byta kedja och svärd

FÖRSIKTIGHET

Vass kedja

Skärskador

Använd alltid skyddshandskar när du arbetar på kedjan.

1. Ta bort batteripaketet (se kapitel Ta ut batteripaketet).
2. Lossa muttrarna och ta bort kåpan.

Bild AD

1. Ta bort svärdet.

Bild AE

1. Kassera den gamla kedjan och vid behov svärdet enligt gällande föreskrifter.
2. Montera den nya kedjan på svärdet. Observera kedjans rotationsriktning.

Bild C

1. Lägg kedjan runt kedjehjulet och sätt in svärdet.

Bild D

1. Sätt på kåpan och fäst muttrarna löst.

Bild E

1. Ställ in kedjespänningen (se kapitel Ställa in kedjespänningen).

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Med stigande ålder kommer batteripaketets kapacitet att reduceras även vid bra hantering och full drifttid kommer då inte längre att uppnås vid full laddning. Detta är inte ett fel.

Fel Orsak Åtgård
Maskinen startar inte	Batteripaket är tomt.	Ladda upp batteripaketet.
	Batteripaketet är defekt. ● Byt ut batter	paketet.
	Batteripaketet är felaktigt insatt.	Skjut in batteripaketet i fästet tills du hör att det hakar i.
Maskinen stannar under drift	Batteriet är overhettat	Avbryt arbetet och vänta tills batteritempe-raturen ligger inom normalområdet igen.
	Motorn är overhettad	Avbryt arbetet och lät motorn svalna.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserad kundtjänst.

(Se baksidan för adress)

Tekniska data

Effektdata maskin
Driftspänning	V	36
Kedjans tomgångshastighet	m/s	23
Volym kedjeoljetank	ml	160
Fastställda värden enligt EN 60745-1, EN 60745-2-13
Ljudtrycksnivå LpA	dB(A)	92,9
Osäkerhet KpA	dB(A)	3,0
Ljudeffektsnivå LwA	dB(A)	103,9
Osäkerhet KwA	dB(A)	1,1
Hand-arm-vibrationsvärde für främre handtag	m/s2	3,0
Hand-arm-vibrationsvärde für ba-kre handtag	m/s2	3,4
Osäkerhet K	m/s2	1,5
Mätt ochvikter
Längd x bredd x höjd	mm	904 x 217 x 261
Svärdets langd	mm	400
Skärlängd	mm	340
Kedjedelning	in	3/8
Vikt (utan batteripaket)	kg	5,0

Med förbehåll för tekniska ändringar.

Vibrationsvärde

△VARNING

Det angivna vibrationsvärdet mättes med en standardmätmetod och får användas för jämförelse av maskinerna.

Det angivna vibrationsvärdet får användas i en preliminär bedömning av belastningen.

Beroende på hur maskinen används kan vibrationerna under den aktuella användningen av maskinen avvika från totalvärdet.

Maskiner med ett hand-arm vibrationsvärde >2,5m / s² (se kapitel Tekniska data i bruksanvisningen)

FÖRSIKTIGHET • Kontinuerlig användning av maskinen i flera timmar kan leda till domningar. • Bär varma handskar för att skydda händerna. • Ta regelbundna arbetspauser.

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Batteridriven motorsåg

Typ: 1.042-504.x

Gällande EU-direktiv

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

2000/14/EG(+2005/88/EG)

Tillämpade harmoniserade standarder

EN 50581:2012

EN 55014-1:2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

4 Tillämpad konformitetsbedömningsprocess

2000/14/EG och ändrat genom 2005/88/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt:103,9

Garanterad:105

Anmält organ, 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431 Nürnberg, Tyskland har utfört EG-typkontrollen, certifikatsnummer: BM 50452505 0001

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Oavsiktlig nedkylning

Viltohaavat

GmbH; Tillystarße 2 D - 90431 Nürnberg, Tyskland

GmbH; Tillystarße 2 D - 90431 Nürnberg, Tyskland

HekohmpoIboeauu3anyck

Topizu

Ipeod 36epiaaHHaB uuiimb akymymaop 3 npucmpoio.

36epiaume nauioooy nany minbku i3 ecmaHOeHUM 3aXUCHUM KOxyOM.

1.3HIMITb akymyIaTOPnH 6IOK (INB. rIaNBy DeMOHTax akymyJIaTOPHO 6JIOKA). 2. Hatncitb 3axnct pyk i Baxknl Jauuoroboro raIbMa B HaprMky uHH.

MaJIHOHOK N

JaHcIroBe raIbMo 3aTnCHeTbcra.

1. YctaHObit KoxyX JnauHoRA.

MaJIHOHOKF

1. 3ЛиTe 6ak LaHцIroBOrO MaCna.

a 3HIMITb KpNkUy 6aKa IaHcIorOBOr Macna.

MaJIHOK G

b BnInne Te NaHIOROBe MacNo B npuaTHNI KOHTeHep. c 3aBnHTiB KpNk Ky 6aka NaHOrOBoro Macna.

5.Ypa3i 36epirahnH npncIpo 6inbue Ondoro Micu, 3MaTITb naHcUor, uo6 3ano6irtn Kc 6. 36epiraite npictpi y cyxomy i do6pe BeHTnIbOBAHOMy Micci. He niDaBaTe npictpi BnINBy Kopo3iHNx peoBN, HapNKnaD caOBnx xIMKATiB i npotno6niHIOBaJIbHOi coJI. 36epiraTe npictpi NIIe B npimiuenceHI.

Dornai Texhichne o6cnyroByBaHHa

△OBEPEKHO

HekohmpoIboeauHu3anyck

Iopi3u

Ipeed npoeedeHnM 6yob-kaux po6im buimmb aymynmarop i npucmpoio.

△OBEPEXHO

Tocmu naHou

Topi3u

Iid yac 6yob-kaux po6im i3 IaHcuoom Hadraaume 3axuchi pykabuui.

OuHnHn npncpo

1.3HIMITb akymyIaTOPnH 6IOK (INB. rIaBy DeMOHTax akymyIaTOPHO 6IOKA). 2. Ouchitb IaHcIg BiD 3aIIuKIB PO3nIIOBaHO rMaTepiany I6pydy 3a DOnOMoTO uTKn. ManIOHok AA 3. OuHCTITb KOpNc i pyuKIM'JAKOIO cyXoIO TKAHHIOI. 4.Пися кохногу сиценпеpebipЯte po6otу laHцoroboro raJbMa (ДИВ.главу Пepebipka po6otn raJIbMa).

Underhåll och service

Klippmaterial

Vassa knivar, följ säkerhetsanvisningarna

Använd skyddshandskar.

• Vassa knivar kan orsaka skador

Var försiktig

Vid byte av knivar

Använd skyddshandskar.

Vassa knivar kan orsaka skador om de hanteras felaktigt.

Vassa knivar ska förvaras oåtkomligt för barn och obehöriga.

Använd skyddshandskar vid hantering och rengöring av maskinen. Följ

Anvisningarna för byte av knivar och rengöring.

Kontrollera regelbundet att alla delar är i gott skick. Smörj rörliga delar med lämpligt fett.

Endast för avsett ändamål. Använd inte maskinen för arbete som den inte är avsedd för. Tänk på: Använd inte maskinen för att klippa plast, tegel eller andra hårda material.

Använd inte maskinen utan skydd.

• Använd alltid tillverkarens angivna motstånd och mellanled. Felaktiga motstånd och mellanled kan leda till att kedjan sträcks och/eller

eller kan orsaka bakslag.

Byt ut skadade eller slitna delar omedelbart. Tjocklek och djupmätningar ska utföras med bakslagsskydd.

Kedjeavståndet ska vara korrekt inställt för att undvika olyckor. Delar som är slitna eller skadade ska bytas ut.

Instruktioner: • Sågkedjan ska vara korrekt spänd innan första användningen. • Kedjan ska vara väl smord under arbetet. Använd endast kedjor avsedda för sågen. • Håll alltid sågen med båda händerna. VARNING: • Håll händerna borta från sågkedjan när motorn är igång. • Använd skyddshandskar vid behov. • Var försiktig med sågen och håll den stadigt.

Håll sågen med båda händerna, en hand på främre handtaget och en på bakre handtaget. Håll tummen runt handtaget. • Använd skyddsglasögon. Gör inga ändringar på sågen. Använd endast originaldelar eller delar som godkänts av tillverkaren.

Innan du startar sågen, kontrollera att kedjan är korrekt spänd. Om kedjan är för lös eller för hårt spänd kan den skadas eller orsaka olyckor. Justera kedjan vid behov. Kedjan ska vara vass och i gott skick. Kontrollera att alla skyddsanordningar, kedjebroms och svärd är korrekt monterade. Var särskilt försiktig med sågkedjan: Du måste vara uppmärksam på kedjans skick och hålla kedjan väl smord. Kedjan ska vara

Kedjan ska vara korrekt spänd och får inte vara för lös eller för hårt spänd. En för lös kedja kan hoppa av eller skada svärdet.

• Använd inte sågen i närheten av brännbart material eller om det finns risk för brand. Håll sågen borta från vatten eller fukt. Använd skyddsutrustning under arbetet, håll sågen stadigt och var uppmärksam på kedjans skick.
• Efter avslutat arbete, rengör sågen. Var försiktig så att du inte skadar dig på kedjan. Håll kedjan väl smord under arbetet. Låt sågen svalna innan du förvarar den.
• Cehimdi kopralfanfah arawma kapanaubIM kecynep jacay apkbilbi jkaHa wbIHXbIPnbl apameh maHbICbIHbI3. Eeep ci3 03iHi3DiH wbiHxkbipbl apahbI3Obl y3aK yaKbIM naudanaH6araH 6oJcaHbI3, ocbIbI kaumanaHbI3. -Ky3IM cabakmapbIH JHe / Hemece

Kbicka 6ymanapdbI 75 MM-deH KEM ce6e32i nbIwafbIHbIH KMezimeH KeCneHi3.

KypbIFbIHbI eWipH3, wblXbIp meKeziuH ophamblb13,aKKymyJmOp XUHaFBH aIbIn macmaHb13 XHe bapJIk K03FaIamblH 6eWeKmePoiH moBik MOkmaFahbHa Ke3 XemKi3iHi3:

KypbIINfbIHbI ma3aIamaHemece 6yrammayoblaBIMmacmamac 6ypbH. KypbIINfbIHbI KapaycbI3 KaIDbipbIHbI3. - Acnabl beniwekpeoi ophamnac Hemece anbim macmamac 6ypbH. KypbIFbIHbI meKcepMec, ma3aJaMaC HeMece KypbIFbIMeH XyMbIC icmeMec 6ypbIH.

△ABAHJIAHbI3

• WbIHxblApa - aybip Kypblfbl. WbIHxblApaHbI KOlaHaMbIH aadMdap 0u3ukalbIK cay XHe deHcaylbfjXaKcbI 6Olybl Kepek. Onapda Kepy Ka6iNemi, enminik, mene-meHdiK XHe KOImEH Kymbic icmey dafoIapbi 6Olybl Kepek. Eeep KymHOaHcHbI3, WbIHxblPbI apAHbl KOlaH6aybIHbI3 KepeK. KypbIfBIMeH Kymbic icmezHe,Kepi cokkbl caandapbIHaH bem neh bac kapaKaMbIH any Kaynih a3aumy yuiH apdaubim mopnlbl

KyHKaFapbl 6ap KopFaHbIC uJemIn KUIO KepeK.

Kandbik Tayekeldep

△ECKEPTY

KypbIrfbl anDbH ana 6eIaIeH2eHdeu naDaIaNbIInca da, Keubip KaIdbIK mayekendep kanaDbI. KypbIrfblHbl naDaIaNraH Ke3de Keneci kayinmep mybIHdaybl Mymkih: -Дірін зак\'ьIM Keлmіpyi MymKiH. p к\'ьIC ywiH dypbic КypaIbI na'daIIaNbIHbI3, 6epiIzEh mykanaIapbI na'daIIaNbIHbI3 JəHe K\'MbIC yaKbIMbIH JəHe 3KcNo3UuJyCbIH weKeMehi3. - Lwy ecmy kaibinemeH yKcaH Keimipyi MymkiH. Kynak Kopfay KypaJIbIH naOdaHaHbIbI3 XHe KykmeMeHi weKmehi3. - Apa wbiHxkbipbIHbIH aWbIK apaJIbIK micmepiHe muin keMKeH Ke3dezi keciKmep. KymnezeH kepdeH, KehemmeH Ko3raIydaH HeMece 6aFbImmayuB1 peIbcmIH Kepi COKKbICbIHaH mybIHdaumbIH kecikmep. - Apa wbyHxkbipbHaH ywambIH 6eKeMepdeH 6oIaBH kecikmep / mecy kayni. JaKmbipbIrfaH 3ammapdaH (araW yaiHoiJIepi, KOHa) 6oIambIH JapaKaammap.

• Wanh MeH 6eKmepMeH dem any.
• Tepize xaraap mau / mau muo.

TəyekeIepeplia3aIy

△AEBAHJIAHbI3

KypbIINfbIHbI y3aK KOndaHfAH Ke3de KOndafti KaHaHaNbIMbl 6y3bIybl MyMKIn. LEmKaMeH KymbICMbIH XaJIbI y3aKmbIFbIH opHamnay KepeK, ce6e6i on KeIme2eH pfakmopnapfa bauNaHbICMbI 6oJaDbI: Keke hawap kaH aHaJIbIMFa 6eimdiik (kui caycaKmapbIHbI3 caIKbIHdaUdbI, caycaKmapbIHbI3 waHwuObl). KopwaraH opma memnepamypacbI meMeH. KOnDbI Kopray ywiH XbInbI KOnFaImapdbI KOJaHaHbIHbI3. - ΚεμκαHbIMbIKman ycmay caIδapbIHaH KaH aUHaJIbIMbIHbIH HauapJaaybl. - Y3iicnEn JyMbIC icmeyze KaparaHda, y3diKci3 JyMbIC icmey 3uH. KypblfbiHbI mypaKmbI JxHe y3aK KOndaHraH Ke3de JxHe CaycakmapdbIH waHwybl, caJIkbIH Caycakmap cuKmbI KaH aHaJIbIMbIH Hawapnay Benzinepi bipHewe pem naDa BoJFaHda, dApizepze Kapany KaXem.

Bruksanvisningen för säkerhetskod

KAYIN

Kame naudanahy

Kecin KemyiHcandapbIHah omipze Kayin KypbINfbHb meK HcyKayra cukec kondaHbHb13.
