Produkttyp	Trådlös universalsåg
Märke	Einhell
Modell	TEAP 1826 Li
Strömförsörjning	18 V likström (litiumjonbatteri)
Slaglängdsfrekvens	0-2600 varv/min
Slaglängd	26 mm
Skärdjup i trä	180 mm
Skärdjup i järn	12 mm
Skärdjup i plast	20 mm
Max klingbredd	1,8 mm
Vikt	2,1 kg
Ljudtrycksnivå	86,08 dB(A)
Ljudeffektnivå	97,08 dB(A)
Vibrationer (träskivor)	15,44 m/s²
Vibrationer (träbjälkar)	18,37 m/s²
Justerbar sko	Ja (verktygslöst)
Klingbyte	Verktygslöst (roterande ring)
Batteriladdningsindikator	Ja (3 LED)
Avsedd användning	Trä, icke-järnmetaller, plast
Medföljande tillbehör	1 träklinga, laddare, bruksanvisning
Garanti	24 månader

Vanliga frågor - TEAP 1826 Li EINHELL

Hur byter man sågklingan?

Vrid ringen vid klinghållaren tills klingan glider in i springan. Släpp ringen så att den återgår till sitt ursprungsläge. Kontrollera att klingan sitter fast genom att dra i den. Koppla alltid bort batteriet före all hantering.

Hur justerar man skon?

Tryck på skons fästknapp på höger sida (sett ovanifrån) för att låsa upp. Ställ in önskat avstånd, tryck sedan på knappen på vänster sida för att låsa. Kontrollera att skon sitter fast. Batteriet måste vara borttaget.

Hur laddar man batteriet?

Ta bort batteriet från sågen genom att trycka på spärrknappen. Anslut laddaren till elnätet, sätt i batteriet. Den gröna LED-lampan blinkar under laddning och lyser fast när det är fulladdat. Låt batteriet sitta kvar i laddaren i 15 minuter efter fast ljus för full laddning.

Vad betyder den blinkande lampan på batteriet?

En blinkande lampa indikerar att batteriet är tomt och måste laddas. Om alla lampor blinkar är temperaturen för låg: låt batteriet vila ett dygn i rumstemperatur. Om felet kvarstår är batteriet defekt och får inte längre användas.

Vilken typ av klinga ska jag använda?

Använd sågklingor med en maxbredd på 1,8 mm, anpassade efter material: trä, icke-järnmetaller eller plast. Sågen levereras med en träklinga. Använd aldrig skadade klingor.

Hur rengör man sågen?

Rengör apparaten efter varje användning med en fuktig trasa och lite tvål. Använd inte starka rengöringsmedel. Blås med lågtrycksluft i ventilationsspringorna. Se till att inget vatten tränger in i apparaten.

Kan man använda sågen för sticksågning (dykning)?

Ja, sågen kan användas som sticksåg (dyksåg). Placera sågen på materialet, starta den och tryck den mot materialet. Skärhastigheten ska anpassas efter materialet.

Vad är maximalt skärdjup?

Skärdjupet beror på material: 180 mm i trä, 12 mm i järn, 20 mm i plast. Använd lämplig klinga för varje material.

Hur vet man om batteriet är laddat?

Tryck på laddningsindikatorknappen på batteriet. Tre LED-lampor tända = fulladdat, två eller en tänd = tillräcklig laddning, en blinkande = tomt. Om alla blinkar är batteriet för kallt eller defekt.

Var hittar man reservdelar?

Beställ reservdelar (typ, referens, identifieringsnummer och delnummer) på www.Einhell-Service.com. Slitdelar som klinga och batteri finns tillgängliga. Spara kvittot för garantin.

BRUKSANVISNING TEAP 1826 Li EINHELL

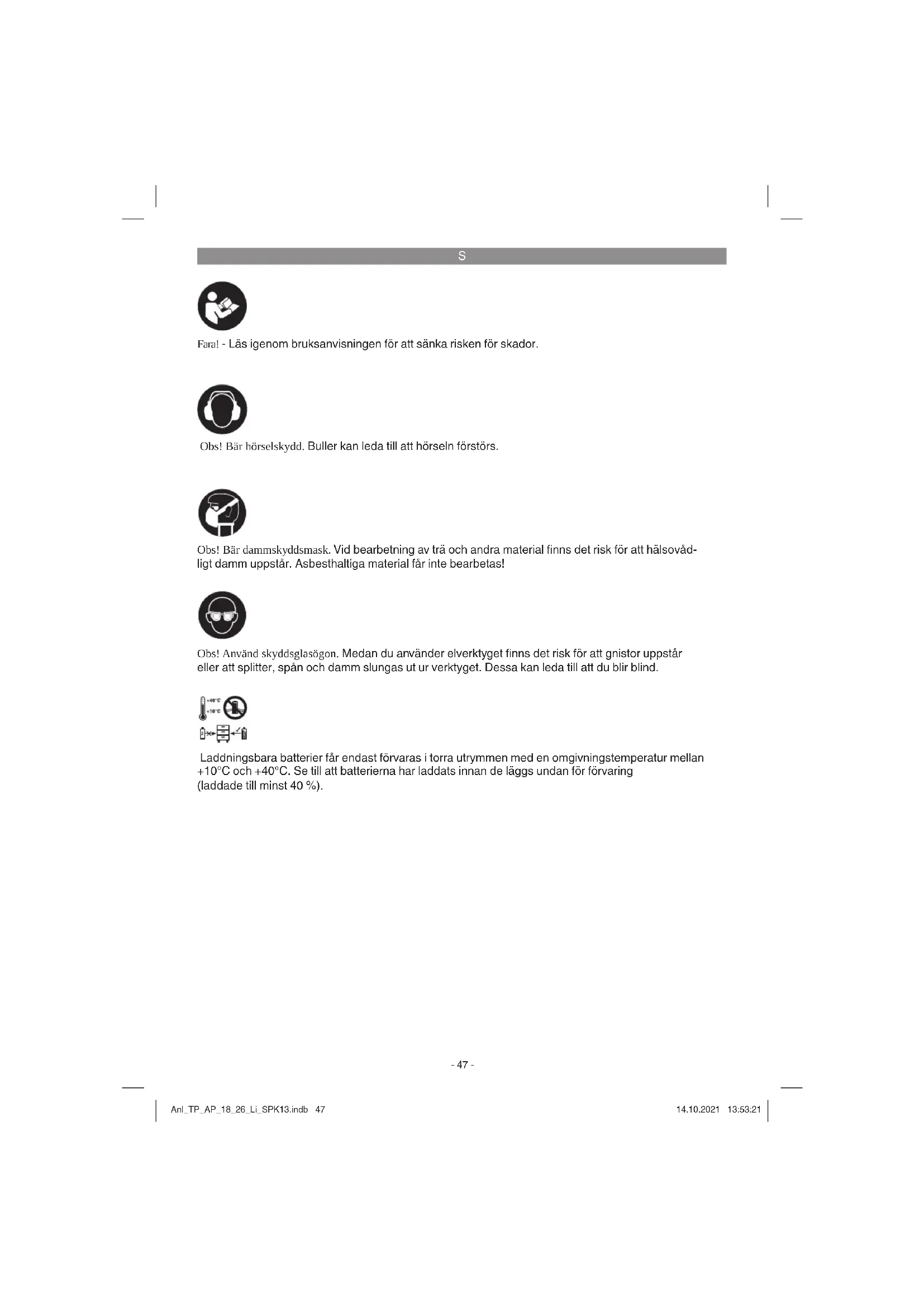

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

Fara! - Läsigenom bruksanvisingen for att sänka risken für skador.

Obs! Bar horselskydd. Buller kan Ieda till att horseln forstors.

Obs! Bar dammskyddsmask. Vid bearbetning av tra och andra material finns det risk for att halsovadligt damm uppstar. Asbesthaltiga material fär inte bearetas!

Obs! Använd skyddsglasogon. Medan du använder elverktyget finns det risk for att gnistor uppSTAR erer att splitter, span och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Laddningsbara batterier fär endast forvaras i torra utrymmen med en omgivningstemperatur mellan +10^ och +40^ . Se till att batterierna har laddats innan de laggs undan forforvaring (laddade till minst 40% ).

S

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Lasigenom alla sakerhetsanvisningar, instruktioner, Bilder och teknska data som fi nns pa detta elverktyg. Om nedanstaeende instruktiorer inte beaktas fi nns det risk for elektriska slag, brand ellarvarliga personskador.

Spara på alla sakerhetsanvisningar och instruktioner for framtida bruk.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med värt servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte artikeln. Tänk pa att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhan-den).

• Kontrollera att leveransen ar komplett.

• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.

• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie uller smädelar! Risikfor att barn sväljer delar och kvävs!

• Batteridriven universalsåg
  1st sagblad for tra
  Original-bruksanvising
  Sakerhetsanvisningar

3.Ändamalsenlig användning

Multisagen ar avsedd for sagning av tra, jarn, iche-jarnmetall och plast med ett lampligt sagblad.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandningar som stracker sig utover detta anvandningsomrade ar ej andamalsenliga. For materiaskador eller personskador som resulterav sadan anvanding ansvarar anvandaren/ operatoren sjalv. Tillverkaren patar sig inget ansvar.

Tänk pà att vara produiter endast fár användas till andamälsenigt syfte och inte har konstruerats for yrkesmagg, hantverkmassig ether industriell användning. Vi ger dārfor ingen garanti om produitska anvandas inom yrkesmaggica, hantverkmassiga ether industriella verksamheter ulliknande aktivitet.

4. Tekniska data

Spanningsforsorjning motor 18 V DC
Slagtal 0-2600 min
Slaghöjd 26 mm
Sagdjup trä 180 mm
Sagdjup jarn 12 mm
Sagdjup plast 20 mm
Maximal sagbladsbredd 1,8 mm
Vikt 2,1 kg

S

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 62841.

Ljudtrycksniva L. 86,08 dB(A)

Osakerhet _pA .5 dB

Ljudeff ektniva 97,08 dB(A)

Osakerhet K. 5 dB

Bär hörselskydd.

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 62841.

Saga traplattor

Vibrationsemissionsvärde a_b = 15,44m / s^2

Osakerhet K = 1,5 m/s²

Saga trabalkar

Vibrationsemissionsvarde a_h = 18,37~m / s^2

Osakerhet K = 1,5 m/s²

Angivna vibrationsemissionsvarden och bullervarden har matts upp enligt en standardiserad provningsmetod och kan anvandas om man vill jamfora olika elverktyg.

Angiva vibrationsemissionsvarden och bullervarden kan även anvandas till en preliminar bedömming av belastningen.

Varning:

Beroende pa hur elverktyget anvands, och särskilt vilken typ av arbetsstycke som bearetas, kan de vibrationsemissions- och bullervarden som uppSTAR under den faktiska användingen av elverktyget avika fran angivna varden.

Begransa upppomsten av buller och vibration till ett minimum!

Anvand endast intakta maskiner.
- Underhäll och rengör maskinen regelbundet.
Anpassa ditt arbetssatt till maskinen.
Overbelasta inte maskinen.
Lamna in maskinen for oversyn vid behov.
Slà ifrǎn maskinen om den inte används.
Bärhandskar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppst a grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi liter mask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Halsoskador som uppstar av hand- och armvibrationer om maskinen anvands under langre tid aller om det inte hanteras och underhalls enligt foreskrift.

5. Färe användning

Varning!

Dra alltid ut batteriet innan inställninger utfors pa maskinen.

5.1 Byta sagblad (bild 2)

Varning!

Dra alltid ut stickkontakten och koppla ifran universalsägen innan du utfor arbenet pa maskinen aller ska byta sagblad.

Vrid runt sagbladsfastets (4) ring (a) enligt beskrivningen i bild 2 tills sagbladet (b) kan skjutas in ioppingen i sagbladsfastet (4).

Om detta inte sker maste du forsoka att vrida tilbaka ringen (a) till utgangslaget for hand.

Dra därefter i sagbladet for att kontrollera att det sitter fast ordentlich i fästet.

5.2 Stalla in fotplattan (bild 3)

Varning!

Dra ut batteriet.

Om fotplattan behöver ställas in skå laskappen for fotplattan (5) som fi nns pä höger sida (sett ovanifr),tryckas in. Därefter har fotplattan (3) reglats upp. Ställ in avsett avstand och tryck sedan in laskappen (5) for fotplattan pänster sida (sett ovanifr).Fotplattan har nu spärrats pa nytt. Kontrolera att fotplattan sitter fast.

5.3 Ladda Li-batteriet (bild 4-5)

1. Dra ut batteriet (d) ur handtaget samtidigt som sparrknappen (c) trycks ned.
2. Kontrollera att natspänningen som anges pa

S

märskylten stämmer overens med natspän- ningen i vagguttaget. Anslut laddarens (e) stickkontakt till vagguttaget. Den grona lysdio- den böjar blinka.

1. Skjut fast batteriet pa laddaren.

Underpunkt 10 (Lampor pa laddaren) fi nns en tabell som forklarar betydelsen av de olika lysioderna pa laddaren.

Om batteriet inte kan laddas maste du kontrollera att natsponning finns i vagguttaget.

att det finns fullgod kontakt vid laddningskontakterna i laddaren.

Om batteriet fortfarande inte kan laddas maste du skicka in

laddaren och laddningsadaptern

batteriet

till var kundtjanstavdelning.

For en professionll returning vill vi be dig att kontakta var kundtjänst aller butiken dar du kõpteprodukten.

När du returnerar eller avfallshanterar batter- rier eller batteridrivnaprodukter,maste du se till att dessa forpackas separat i plastpäsar for att undvika kortslutninger erller brand!

For att batterietis livslängd skà blå lang som möjigt ská batteriet alltid laddas i god tid. Detta ar alltid nödvändigt om du marker att maskinens prestanda börjar forsvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet forstör!

5.4 Kapacitetsindikering for batteriet (bild 4/pos.f)

Tryck pa knappen (g) for indikering av batteriets kapacitet. Kapacitetsindikeringen (f) visar batteriets laddningsniva med tre lysdioder.

Alla tre lysdioder ar tanda

Batteriet ar fulladdat.

1ller 2 lysdioder ar tanda

Batteriet har tillracklig restkapacitet.

1 lysiod blinkar

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridis. Dra av batteriet fran maskinen och lat det svalna i rumstemperatur i en dag. Om felet fortfarande

indikeras har batteriet djupurladdats och ar darmed defekt. Dra av batteriet fran maskinen. Du farr inte langre anvanda aller forsoka ladda ett defekt batteri.

6. Anvanda

6.1 Strömbrytare (bild 1/pos. 1)

Slà pà:

Tryck in laskappen (2) och strombrytaren (1) samtidigt.

Slagtalet kan styras steglost med strömbrytaren (1). Ju mer strömbrytaren trycks in, desto högre blir slagtalet i maskinen.

Slà ifràn:

Slapp laskappen (2) och strombrytaren (1) sam-tidigt.

6.2 Anvanda sagen som sticksag (bild 6)

Satt multisägen emot materialet som skå sagsen enligt beskrivningen i bild 6. Koppla in multisägen och skjut sagen mot materialet som skå sagsa. Anpassa sāghastigheten till materialet.

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut batteriet innan inställninger utfors pa maskinen.

7.1 Rengora maskinen

• Häll skyddsanzordningarna, ventilationsöppeningarna och motorkapan i sö damm- och smutsfritt skick som öjligt. Torka av maskinen med en ren dok erller blas av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen after varje användningsstillfalle.
  Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings-ller Lossningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga västkör,träger in i maskinens inre. Om vatten,träger in i ett elverktyg hojs risiken for elektriska slag.

S

7.2 Underhall

I maskinens inre fi nns inga delar som kraver underhall.

7.3 Reservdels- och tillbehörställning

Angefoljande information nár du bestaller reservdeler:

Produkttyp
- Produktens artikelnummer
Produktens ID-nr.

Reservdelsnumret for reservdelen

Aktuella priser och ytterligare information fi nns pa www.Einhell-Service.com

Tips: For bra arbetsresultat rekommenderar vi hovgardiga tillbehör fran

kwb!www.kwb.eu

[e-mail]

8. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerarsom skydd mot transportskador. Denna forpack-ning bestar av olica material som kan atervinnas. LAmna in forpackningen till att insamlingsstalle for atervinning. Produkten och dess tillbehor bestar av olica material som tex metaller och plaster.Defekta producerkarfar inte kastas i hushallssoporna. LAmna in produkten till att insamlingsstalle i din commun for professionell avfallshantering.Hor after med din commun om du inte vet var narnsta insamlingsstalle fi nns.

9. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt für barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Förvara elverktyget i originalforpackningen.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av erller innehaller elektriska eller elektroniskaprodukter och dess tillampning i den nationella lagstiftningen, maste forbrukade elverktyg kallsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersand- ning:

Som ett alternatively till returning er agaren av elutrustningen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustningen skskrotas. Efter att den forbrukade urustningen har lamnats in till en avfallsstation kan den omhändertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering.Detta galler inte for tilbehorsdilar och hjalpmedel utan elektriska componenter vars syfte har varit att komplettera den forbrukade urustningen.

Eftertryck aller annan duplicering av dokumenta tion och medfoljande underlag for produkterna, även utdrag, ar endast tillatet med uttryckligt tillstand fran Einhell Germany AG.

Med forbehall for teknska andringar.

10. Lampor pa Iaddaren

Indikeringstatus		Betydelse och Åtgärder
Rödlysdiod	Grönlysdiod
Frân Blinkar	Driftberedd	Laddaren ar ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningsstiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivà i batteriet kan de verkliga ladd-ningstiderna till viss del avvika frän angivna laddningstider.
Frân Till Batteriet har laddats och ar klart für användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren frân elnätet.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur ar inte i idealområdet.Atgård:Vänta till batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet ar defekt.Atgård:Ett defekt batteri fär inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet ar für varmt (t ex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparatio ontillhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Batteri
Förbrukningsmaterial/förbrukningsdeler* Sågblad
Delar som saknas

• ingár inte tvunget i leveransomfatthingen!

Vid brister eller störningar kan du animäla detta på webbplatsen www.Einhell-Service.com. Ge en detailjerad beskrivning av felet som har uppstätt och besvara alltid följande frågor:

Fungerade Produkten Forst aller var den defekt fran borjan?
- Märkte du av nagonting innanprodukten slutade att fungera (symptomer före defekt)?
- Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Basta kund,

våraprodukter genomgår en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar rätt satt, beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi stär även gärna till tjänst på Telefon under servicenumret som anges nedan. Följande punkter gäller for att du ska kunna góra ansprák på garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte er inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garantii. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt sca vara ny och harstamma fran nedanstende tillverkare. Vi avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas til andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer ykesmasig avandning. Ett garantiavtal sluts darrfor ej om produitinom garantitiden har anvants inom ykesmassga, hantverkmassiga erer industriella verksamheter erher utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på Produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (t ex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, omprodukten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produkten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produkten eller anvanding av ej godkanda insatsverktyg erer tillbehör), främmande partiklar som har trängt in i produkten (tex sand, sten erller damm, transportskador), yttre våld erler yttre paverkan (tex skador after att produkten fallit ned).

6. Skador på Produkten eller delar avprodukten som kan harledas till bruksmüssigt, normalt eller for övrigt naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti-den fortfarande galler sha ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojgt att stalla ansprak pa garanti aftert att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sadana arbeten inte at en ny garantitid boorjar galla for produit eer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.Einhell-Service.com. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produkt i nytt skick. Produktor som sands in utan kopebevis erler utan markskylt tacks inte av vara garantitjänster eftersom de inte kan identifieras. Om defekten iprodukten tacks av vara garantitjänster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin aller som har uppstatt after garantitidens slut. Skicka in Produkten till nedanstænde serviceadress.

För slitage- och Förbrukningsdeler som für delar som saknas hänvisar vi till begränsingarna i garantin enligt serviceinformationen som anges ienna bruksanvisning.

CZ
