Producttype	Universele accu zaag
Merk	Einhell
Model	TEAP 1826 Li
Voeding	18 V d.c. (lithium-ion accu)
Slagfrequentie	0-2600 omw/min
Slaghoogte	26 mm
Snijdiepte hout	180 mm
Snijdiepte ijzer	12 mm
Snijdiepte kunststof	20 mm
Maximale zaagbladbreedte	1,8 mm
Gewicht	2,1 kg
Geluidsdrukniveau	86,08 dB(A)
Geluidsvermogensniveau	97,08 dB(A)
Trillingen (hout platen)	15,44 m/s²
Trillingen (hout balken)	18,37 m/s²
Verstelbare slede	Ja (zonder gereedschap)
Bladwisseling	Zonder gereedschap (draaibare ring)
Acculaadindicator	Ja (3 LED's)
Toepassing	Hout, non-ferrometalen, kunststof
Inbegrepen accessoires	1 houtzaagblad, lader, handleiding
Garantie	24 maanden

Veelgestelde vragen - TEAP 1826 Li EINHELL

Hoe vervang ik het zaagblad?

Draai de ring bij de bladhouder totdat het zaagblad in de sleuf glijdt. Laat de ring los zodat deze terugkeert naar zijn oorspronkelijke positie. Controleer of het zaagblad goed vastzit door eraan te trekken. Verwijder altijd de accu voordat u de machine aanraakt.

Hoe stel ik de slede af?

Druk op de ontgrendelknop van de slede aan de rechterkant (van bovenaf gezien) om te ontgrendelen. Stel de gewenste afstand in en druk vervolgens op de knop aan de linkerkant om te vergrendelen. Controleer of de slede goed vastzit. Accu moet zijn verwijderd.

Hoe laad ik de accu op?

Verwijder de accu van de zaag door op de ontgrendelknop te drukken. Sluit de lader aan op het stopcontact en plaats de accu. Het groene LED-lampje knippert tijdens het laden en blijft branden wanneer de accu vol is. Laat de accu na het branden van het lampje nog 15 minuten op de lader voor een volledige lading.

Wat betekent het knipperende lampje op de accu?

Een knipperend lampje geeft aan dat de accu leeg is en moet worden opgeladen. Als alle lampjes knipperen, is de temperatuur te laag: laat de accu een dag op kamertemperatuur rusten. Als de fout aanhoudt, is de accu defect en mag niet meer worden gebruikt.

Welk type zaagblad moet ik gebruiken?

Gebruik zaagbladen met een maximale breedte van 1,8 mm, geschikt voor het materiaal: hout, non-ferrometalen of kunststof. De zaag wordt geleverd met een houtzaagblad. Gebruik nooit beschadigde zaagbladen.

Hoe reinig ik de zaag?

Maak het apparaat na elk gebruik schoon met een vochtige doek en een beetje zeep. Gebruik geen agressieve producten. Blaas lagedruk perslucht in de ventilatiesleuven. Zorg ervoor dat er geen water in het apparaat komt.

Kan ik de zaag gebruiken voor invalzaagwerk?

Ja, de zaag kan worden gebruikt als invalzaag. Plaats de zaag op het materiaal, schakel hem in en duw hem tegen het materiaal. De zaagsnelheid moet worden aangepast aan het materiaal.

Wat is de maximale snijdiepte?

De snijdiepte is afhankelijk van het materiaal: 180 mm in hout, 12 mm in ijzer, 20 mm in kunststof. Gebruik het juiste zaagblad voor elk materiaal.

Hoe weet ik of de accu is opgeladen?

Druk op de laadindicator-knop op de accu. Drie LED's branden = volledig opgeladen, twee of één branden = voldoende lading, één knippert = leeg. Als alle lampjes knipperen, is de accu te koud of defect.

Waar kan ik reserveonderdelen vinden?

Bestel reserveonderdelen (type, referentie, identificatienummer en onderdeelnummer) op www.Einhell-Service.com. Slijtdelen zoals het zaagblad en de accu zijn verkrijgbaar. Bewaar het aankoopbewijs voor de garantie.

GEBRUIKSAANWIJZING TEAP 1826 Li EINHELL

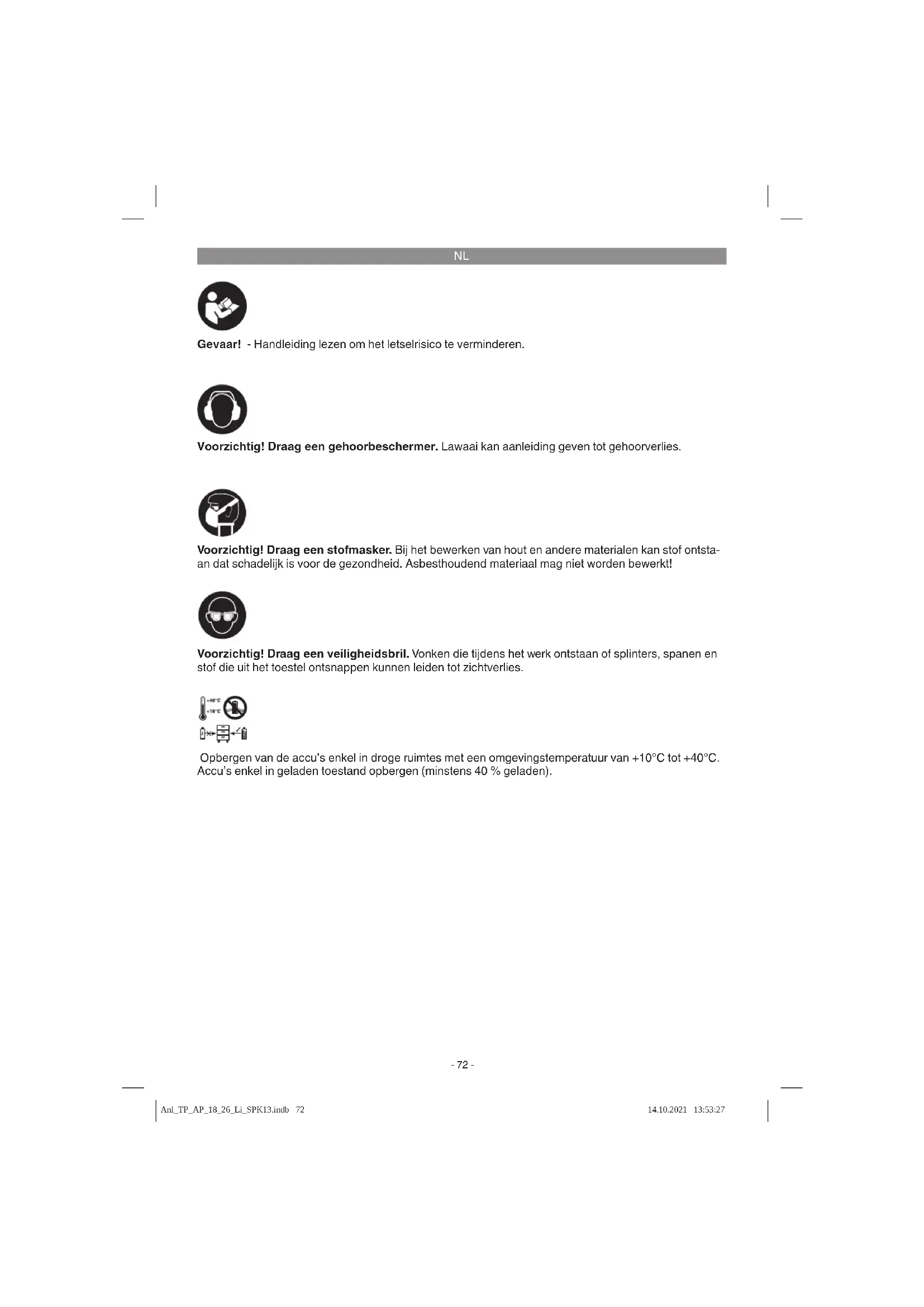

Gevaar! - Handleiding lezen om het letselrisico te verminderen.

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbestoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een verilgheidsbril. Vonken dieijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsappen können leiden tot zichverlies.

Opbergen van de accu's enkel in droge ruimtes met een omgevingstemperatuur van +10^ tot +40^ . Accu's enkel in geladen toestand opbergen (minstens 40% geladen).

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kut terugvinden. Mocht u dit toestel aan andere personen dooregeven, gelieve dan deze handleiding / veiligheidsinstrumentes mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumenties vindt u in de bijgaande brochure.

Waarschuwing!

Lees alle veiligheidsinstrumenties, aanwijzin-gen,plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachneming van de vol-gende instructcies kannen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij-zingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fig. 1)

1. Aan/Uit-schakelaar
2. Blokkeertoets voor Aan/Uit-schakelaar
3. Zaagschoen
4. Zaagbladhouder
5. Vastzetknop voor zaagschoen
6. Handgreep

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoed de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
  Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaatinsk- en verstikkingsgevaar!

• Universele accuzaag
  1x zaagblad voor hout
  Originele handleiding
  Veiligheidsinstructies

Controleer of de gegevens vermeld op het kenplaatie overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoer ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeende schade of verwondingen van welke aard aan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruerdelijk voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

NL

Snijdiepte hout: 180 mm

Snijdiepte ijzer: 12 mm

Snijdiepte kunststof 20 mm

Maximale zaagbladbreedte: 1,8 mm

Gewicht: 2,1 kg

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 62841.

Geluidsdrukniveau L_pA 86,08 dB (A)

Draag een gehoorbeschermer.

Lawaiian aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie-richtingen) bepaald volgens EN 62841.

Snijden van houten panelen

Trillingsemissiewaarde a_n = 15,44m / s^2

Onzekerheid K = 1,5 m/s²

Snijden van houten balken

Trillingsemissiewaarde a_r = 18,37~m / s^2

Onzekerheid K = 1,5m / s^2

De opgevegen totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn geme- ten volgens een genormaliseerde testprocedure en+kunnen worden gebrukt om elektrische gereedschappen onderling te vergelijkden.

De opgevegen totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden konnen ook worden gezrukt voor een voorlopige inschatting van de belasting.

Waarschuwing:

De trillings- en geluidsemissies könnenijdens de inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het worden gebruikt, en met name van wat voor soort werkstuk worden bewerkt.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende gezaven kuren zich voorden en verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Vóor inbedrijfstelling

Waarschuwing!

Trek aktijd de accu eruit, voordat u instellenen aan het apparaat UITvoert.

5.1 Verwisselen van zaagblad (fi g. 2) Waarschuwing!

Vór alle werkzaamheden aan de machine en bij de wissel van het zaagblad de universe zeag uitschakelen en de accu eruit trekken.

Draai de ring (a) aan de zaagbladhouser (4) zoals getoond in fi g. 2 tot u het zaagblad (b) de sleuf van de zaagbladhouser (4) in kunt schuiven.

Laat dan de ring (a) wee ter los; de ring (a) zou moeten terugkeren aan waar oorspronkelijke stand. Mocht dit Niet het geval zich, probeer dan de ring (a) met de hand waar zich oorspronkelijke stand te draaien.

NL

5.2 Verstellen van de zaagschoen (fi g. 3) Waarschuwing!

Trek de accu eruit.

Om de zaagschoen te verstellen drukt u op de vastzetknop (5) aan de rechterkant (van boven gezien) om de zaagschoen (3) te ontgrendelen. Stel de gewenste afstand in en druk op de vastzetknop (5) aan de linkerkant (van boven gezien) om de zaagschoen wee ter vergrendelen. Controller of de zaagschoen goed vastzit!

5.3 Laden van de LI-accupack (fi g. 4-5)

1. Accupack (d)uit de handgreep trekken, terwijil u de grendelknop (c)aar beneden drukt.
2. Vergelijk of de netspanning vermeld op het typeplaatje overeenkomt met de beschikbare netspanning. Steek de netstekker van de lader (e) in het stopcontact. De groene LED begint te knipperen.
3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel met de betekenissen van de LED-indicatie aan de lader.

Mocht het laden van het accupack nicht möglichzijn, controlleren dan:

of aan het stopcontact de netspanning aanwezig is.
- of een fouloos contact aan de laadcontacter van de lader voorhanden is

Indien het laden van het accupack nog alttijd nicht可想而知, stuur dan

haar onze klantenservice.

Voor een deskundige verzending verzoeken wij u contact op te nemen met once klantendienst of het verkooppunt waar u het apparaat heeft aangekocht.

Zorg er bij de verzending of verwerking van accu's resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden!

In het belang van een lange levensduur van de accapack is het raadzaam om opijd voor het herladen van de accapack te zorgen. Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accapack nooit hebmaal. Dat leidt tot een defect van de accapack!

5.4 Accu-capaciteitsindicatie (fi g. 4, pos. f) Druk op de schakelaar voor accu-capaciteitsindicatie (g). De accu-capaciteitsindicatie (f) signaledert de laadtoestand van de accu aan de hand van 3 LEDs.

De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en LAST de accu eén dag liggen bij ruimtematperiatur. Als de foupt opnieuw optreedt, dan ward hij diep ontladen en is hij defect. Neem de accu van het apparaat. Een defecte accu mag Niet meer gebruikt resp. geladen worden.

6. Bediening

6.1 Aan-/Uitschakelaar (fig. 1, pos. 1)

Inschakelen:

Grendelknop (2) en Aan-/Uitschakelaar (1) indrukken.

Met de Aan-/Uitschakelaar (1)kest u het aanal slagen traploos regelen. Hoe verder u de schakelaar indrukt, des te hoger het aanal slagen.

Uitschakelen:

Grendelknop (2) en Aan-/Uitschakelaar (1) los-laten.

6.2 Gebruik als wipzaag (fi g. 6)

Hou de multizaag gegen het te snijden materiaal zoals in fi g. 6 getoond. Zet de multizaag aan en schuif de multizaag gegen het te snijden materiaal. De snisnelheid is aan het materiaal aan te passen.

NL

7. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek aktijd de accu eruit, voordat u instellenen aan het apparatusaat uitvoert.

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel maybeijk vrij van stof en vuil. Wrijf he toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel kuren aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatusur verhoogt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol-gende gegevens te vermelden:

Type van het apparatus
- Artikelnummer van het apparaat
- Ident.-nummer van het apparatus
- Onderdeelnummer van het benodigde onderdeel

Actuelle prijzen en info vindt u terug onder www.Einhell-Service.com

Tip! Voor een goed werkresultaat bevelen wij hoogwaardig toeehoren vankwaan![e-mail]

NL

10. Indicatie lader

Indicatiestatus		Betekenis en maatregel
Rode LED	Groene LED
Uit Knippert	OperationaliteitDe lader is aangesloten aan het net en operationeel; de accu zit nicht in de lader.
Aan Uit Laden		De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader.Aanwijzing! Al naargelang de acculading kan de laadduur ie's afwijken van de vermeldeijdden.
Uit Aan De accu is opgeladen en operationeel.Daarna worden tot aan de volledige lading omgeschakeld op een bufferla-ding.Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.Maatregel:Neem de accu uit de lader. Isoeleer de lader van het net.
Knippert Uit	AanpassingsladingDe lader bevindt zich in de modus behoedzame lading.Hierbij worden de accu om veiligheidsredenen langzamer geladen, hetgeenmeerijd vergrt. Dit kan de volgende orzaken hebben:- De accu werk zeer langeijd Nieteer geladen.- De accutemperatuur ligt Niet in het ideale bereik.Maatregel:Wacht tot het laadproces is afgesloten, de accu kan niettemin verderrwen geladen.
Knippert Knippert Fout		Laadproces is Niet meer mogelijk. De accu is defect.Maatregel:Een defecte accu mag Nieteer worden opgeladen.Neem de accu uit de lader.
Aan Aan Temperaturstoring		De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).Maatregel:Neem de accu de lader uit en bewaar hem 1 dag bij kamertemporatuur (ca. 20 °C).

-77-

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoaires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�n als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Accu
Verbruiksmaterialial/verbruiksstukken* Zaagblad
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begren!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER ooit Niet hier behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijnuitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht zichu apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhopen van zulke gebreken aan het apparaat of de verraning ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van onsigearanteedijnuitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantiéclaims na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennenuitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verzwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
