Produkttyp	Sladdlös vinkelslip
Märke	Einhell
Modell	AXXIO 36230 Q
Matningsspänning	36 V DC
Spindelgänga	M14
Vikt	4,2 kg
Batterityp	Litiumjon (Power-X-Change)
Rekommenderad batterikapacitet	4,0 Ah (ref. 45.113.96)
Max slipskivans diameter	Ej specificerad, men kompatibel med slipskivor upp till 125 mm (uppskattning)
Tomgångsvarvtal	Cirka 8 500 varv/min (uppskattning)
Huvudfunktioner	Slipning, kapning, grovbearbetning
Skyddsanordning	Justeras utan verktyg, för slipning och kapning
Extrahandtag	3 positioner (vänster, höger, upptill)
Vridbart handtag	Rotation ±90°
Spindellås	Ja, för byte av slipskiva
Säkerhetsbrytare	Ja, återstartsförhindrande
Batteriladdningsindikator	3 lysdioder
Ljudtrycksnivå (LpA)	88,35 dB(A)
Ljudeffektnivå (LwA)	99,35 dB(A)
Vibration (huvudhandtag)	5,490 m/s² (K=1,5 m/s²)
Vibration (extrahandtag)	9,636 m/s² (K=1,5 m/s²)
Underhåll	Regelbunden rengöring av ventilationsslitsar; inget internt underhåll
Medföljande tillbehör	Extrahandtag, snabbkopplingsmutter, nyckel för flänsmutter, skyddsanordning
Garanti	24 månader

Vanliga frågor - AXXIO 36230 Q EINHELL

Hur laddar jag batteriet till slipmaskinen AXXIO 36230 Q?

Ta bort batteriet från enheten genom att trycka på låsknapparna. Anslut laddaren till ett eluttag (kontrollera spänningsöverensstämmelse). Sätt i batteriet i laddaren. Den gröna LED-indikatorn blinkar under laddning. När den lyser med fast sken är batteriet klart. Låt det sitta i ytterligare 15 minuter för full laddning.

Vilken typ av batteri ska användas?

Slipmaskinen fungerar med litiumjonbatterier från Power-X-Change-serien. Ett batteri på 4,0 Ah (ref. 45.113.96) rekommenderas för optimal driftstid.

Hur byter jag slipskivan?

Tryck på spindellåset och håll det intryckt. Lossa snabbkopplingsmuttern (eller flänsmuttern med nyckel) moturs. Byt ut slipskivan. Dra åt muttern för hand och vrid sedan skivan kraftigt medurs med spindellåset intryckt.

Kan jag använda slipmaskinen för kapning?

Ja, men du måste använda skyddsanordning för kapning (tillbehör, ref. 44.500.56) och en flänsmutter (inte snabbkopplingsmuttern). Använd en lämplig kapskiva.

Vad gör jag om laddningsindikatorn blinkar?

Om en indikator blinkar är batteriet tomt och måste laddas. Om alla indikatorer blinkar är batteriet för varmt eller för kallt; låt det vila i rumstemperatur. Om problemet kvarstår är batteriet defekt och får inte användas.

Hur justerar jag skyddsanordningen?

Öppna spaklåset, vrid skyddsanordningen till önskad position (för att skydda dina händer), stäng sedan spaken. Se till att den är ordentligt fastsatt innan användning.

Kan slipmaskinen användas utan extrahandtag?

Nej, extrahandtaget är obligatoriskt av säkerhetsskäl. Det kan skruvas i tre positioner (vänster, höger, upptill) efter önskemål.

Vilken rengöringsprocedur rekommenderas?

Koppla bort batteriet. Rengör ventilationsslitsarna och höljet med en fuktig trasa och lite tvål. Använd inte aggressiva rengöringsmedel. Undvik att vatten tränger in. Du kan även blåsa med tryckluft vid lågt tryck.

Var beställer jag reservdelar?

Gå till www.Einhell-Service.com. Du behöver apparattyp, artikelnummer och identifieringsnummer. För kapningsskyddet är ref. 44.500.56.

Vad gör jag vid fel under garanti?

Registrera felet på www.Einhell-Service.com inom 2 veckor efter upptäckt, med köpbevis. Garantin är 24 månader för tillverkningsfel. Om felet täcks får du en reparerad eller ny enhet.

BRUKSANVISNING AXXIO 36230 Q EINHELL

Nominellt varvtal: 6600 min-1

Max. skivdiameter: 230 mm

Gänga på hållspindel: M14

Vikt: 4,2 kg

Fara!

Buller och vibrationer

Buller- och vibrationsvärden är beräknade enligt EN 60745.

Ljudtrycksnivå Lα 88,35 dB(A)

Osäkerhet K 3 dB

Ljudeffektnivå LWA 99,35 dB(A)

Osäkerhet KWA 3 dB

Använd hörselskydd.

Kasta inte elverktyget i hushållsavfallet!

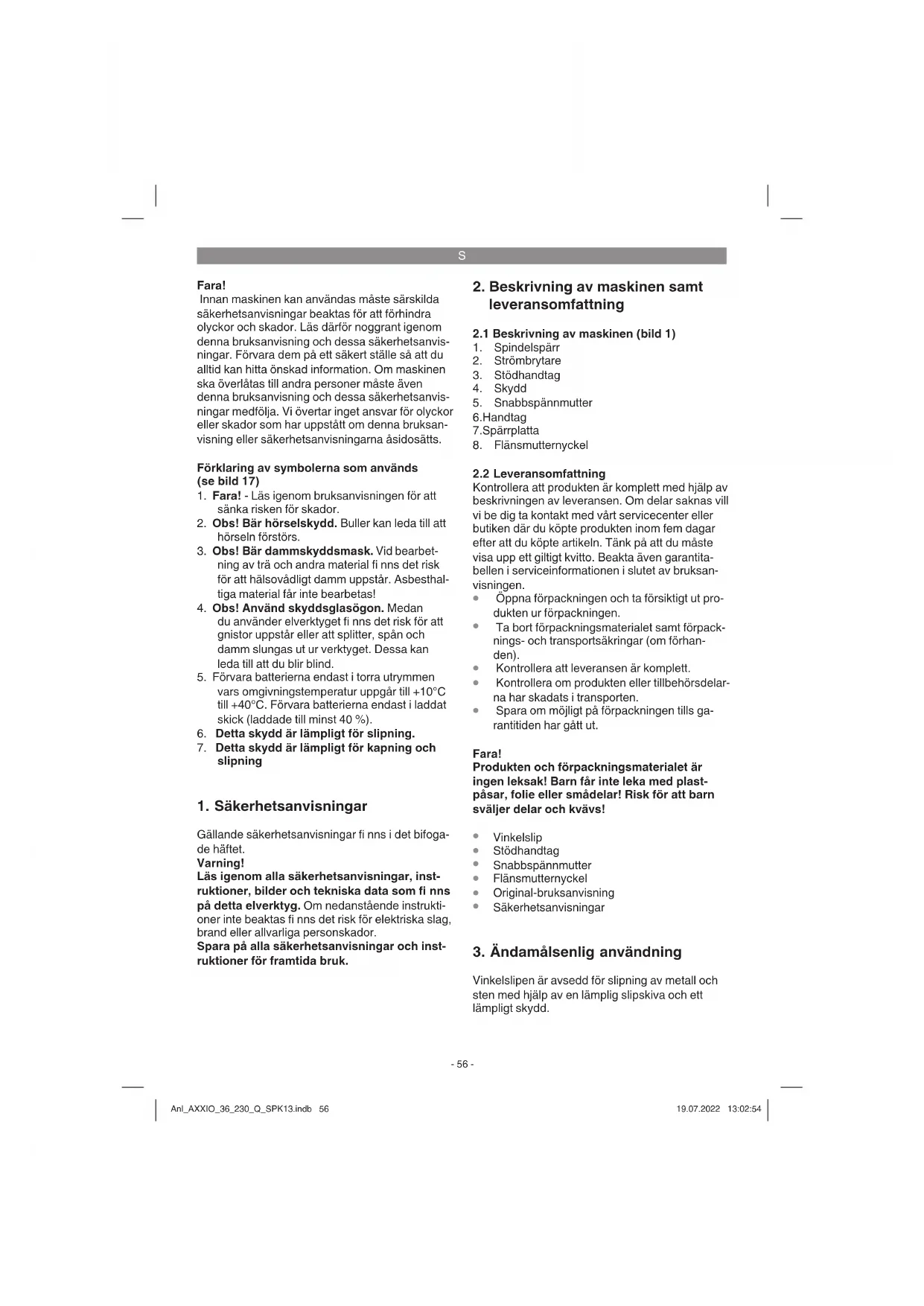

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosatts.

Förklaring av symbolerna som används (se bild 17)

1. Fara! Läs igenom bruksanvisningen för att sänka risken för skador.
2. Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs.
3. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsofarligt damm uppstår. Asbesthaltiga material får inte bearbetas!
4. Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
5. Förvara batterierna endast i torra utrymmen vars omgivningstemperatur uppgår till +10°C till +40°C. Förvara batterierna endast i laddat skick (laddade till minst 40%).
6. Detta skydd är lämpligt för slipning.
7. Detta skydd är lämpligt för kapning och slipning.

Läs igenom alla säkerhetsanvisningar, instruktioner, bilder och tekniska data som finns på detta elverktyg. Om nedanstående instruktioner inte beaktas finns det risk för elektriska slag, brand eller allvarliga personskador.

Spara alla säkerhetsanvisningar och instruktioner för framtida bruk.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vår servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen. Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om för handen).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Vinkelslip Stödhandtag Snabbspännmutter Flansmutternyckel Original-bruksanvisning Säkerhetsanvisningar

3. Ändamålsenlig användning

Vinkelslipen är avsedd för slipning av metall och sten med hjälp av en lämplig slipskiva och ett lämpligt skydd.

S

Varning! Vinkelslipen får endast användas till kapning av metall och sten om skyddet, som är tillgängligt som tillbehör, har monterats.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är inte ändamålsenliga. För materiaskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktivitet.

4. Tekniska data

Spänningsförsörjning motor 36 V DC

Nominell varvtal 6 600 min-1

Max. skivdiameter 230 mm

Gänga på fasta M14

Vikt 4,2 kg

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 60745.

Ljudtrycksnivå L. 88,35 dB(A)

Osäkerhet K_pA 3 dB

Ljudeffektnivå 99,35 dB(A)

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN 60745.

Handtag

Vibrationsemissionsvärde a_hAG = 5,490 m/s², osäkerhet K = 1,5 m/s²

Stödhandtag

Vibrationsemissionsvärde a_hAG = 9,636 m/s²

Osäkerhet K = 1,5 m/s²

Angivna vibrationsemissionsvärden och bullervärden har mätts upp enligt en standardiserad provningsmetod och kan användas om man vill jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och bullervärden kan även användas till en preliminär bedömning av belastningen.

Varning:

Beroende på hur elverktyget används, och särskilt vilken typ av arbetsstycke som bearbetas, kan de vibrationsemissions- och bullervärden som uppstår under den faktiska användningen av elverktyget avvika från angivna värden.

Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner. - Underhåll och rengör maskinen regelbundet. Anpassa arbetssätt till maskinen. Överbelasta inte maskinen. Lämna in maskinen för översyn vid behov. Slå ifrån maskinen om den inte används.

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

Lungsjukdomar om ingen lämplig dammfiltermask används. 2. Hörselskador om inget lämpligt hörselskydd används. 3. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om den inte hanteras och underhålls enligt föreskrift.

5. Före användning

Varning!

Dra alltid ut batteriet innan inställningar utförs på maskinen.

5.1 Montera stödhandtaget (bild 2)

Vinkelslipen får inte användas om stödhandtaget (3) saknas. Stödhandtaget kan skruvas in i ett av tre lägen (A, B, C).

VerktygetsidaLampligtfor
Vänster(pos.A/se bild)	Högerhänganvändare
Höger(pos.B)Vänsterhänganvändare
Upptill(pos.C)Användning av kaps-kivor

5.2 Byta ut och ställa in skyddet (bild 3)

Byta ut

Ta bort snabbspännmuttern (5)/flänsmuttern (a) och den underliggande spännflänsen. - Öppna klämspaken (a) vid skyddet (4). Vrid skyddet (4) 180° i medsols riktning så att det pekar uppåt. Ta av skyddet (4).

Montera i omvänd ordningsföljd.

Ställa in

Ställ in skyddet (4) för att skydda dina händer så att avslipat material flyger ut bort från din kropp. Skyddets (4) placering kan anpassas till aktuella arbetsvillkor: Lossa på klämspaken (a) och vrid runt skyddet (4) till avsett läge. - Se till att skyddet (4) täcker över kuggväxeln i tillräcklig mån. Dra åt klämspaken (a) på nytt. - Kontrollera att skyddet (4) sitter fast.

Varning! Kontrollera att skyddet sitter fast.

Varning! Använd inte vinkelslipen om skyddet saknas.

5.3 Vridbart handtag (bild 4)

Handtaget kan vridas med 90° åt vänster och höger. Tryck på spärrplattan (7) och vrid runt handtaget med 90° åt vänster eller höger.

Obs! Du måste tydligt höra hur spärrplattan (7) snäpper in.

6. Använda

6.1 Ladda Li-batteriet (bild 5-6)

1. Dra ut batteriet (b) ur handtaget och tryck samtidigt ned spärrknappen (c).
2. Kontrollera att nätspänningen som anges på märkskylten stämmer överens med nätspän

ningen i vagguttaget. Anslut laddarens (d) stickkontakt till vagguttaget. Den grona lysdioden borjar blinka.

1. Skjut fast batteriet pa laddaren.

Under punkt 10 (Lampor pa laddaren) finns en tabell som forklarar betydelsen av de olika lysdioderna pa laddaren.

Om batteriet inte kan laddas maste du kontrollera

att natspanning finns i vagguttaget. att det finns fullgod kontakt vid laddningskontakterna i laddaren.

Om batteriet fortfarande inte kan laddas maste du skicka in

laddaren och laddningsadaptern batteriet till var kundtjanstavdelning.

For en professionell returnering vill vi be dig att kontakta var kundtjanst eller butiken dar du kope produkten.

När du returnerar eller avfallshanterar batterier eller batteridrivna produkter, maste du se till att dessa forpackas separat i plastpasar for att undvika kortslutningar eller brand!

For att batteriets livslangd ska bli sa lang som mojligt ska batteriet alltid laddas i god tid. Detta ar alltid nodvandigt om du marker att maskinens prestanda borjar forsvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet forstors!

6.2 Strombrytare (bild 7)

For att undvika olyckor ar vinkelslipen utrustad med en sakerhetsbrytare. Skjut fram sparrspaken (a) och tryck sedan in strombrytaren (3) for att starta maskinen.

Mark

Om den batteridrivna maskinen har stannat (efter overbelastning) startar den upp automatiskt.

Mark!

Vänta tills maskinen har nått sitt maximala varvtal. Därefter kan du sätta vinkelslipen mot arbetsstycket och påbörja bearbetningen.

6.3 Kapacitetsindikering för batteriet (bild 8)

Tryck på knappen (f) för kapacitetsindikering för batteriet. Kapacitetsindikeringen (e) visar batteriets laddningsnivå med tre lysdioder.

Alla tre lysdioder är tända

Batteriet är fulladdat.

2 eller 1 lysdioder är tända

Batteriet har tillräcklig restkapacitet.

1 lysdiod blinkar

Batteriet är tomt och måste laddas.

Alla lysdioder blinkar

Batteriets temperatur har underskridits. Dra av batteriet från maskinen och låt det svalna i rumstemperatur i en dag. Om felet fortfarande indikeras har batteriet djupurladdats och är därmed defekt. Dra av batteriet från maskinen. Du får inte längre använda eller försöka ladda ett defekt batteri.

6.4 Byta ut slipskivor (bild 9-14)

Vinkelslipen levereras med såväl en snabbspännmutter som en konventionell flänsmutter och en spärrnyckel.

Snabbspännmutter

Fara! Av säkerhetsskäl får snabbspännmuttern endast användas till grovslipskivor.

• Skivorna kan bytas ut snabbt och enkelt med spindelspärr och snabbspännmutter. Tryck in spindelspärren och låt slipskivan snäppa in.
• Öppna snabbspännmuttern för hand i motsols riktning (se bild 9).
• Byt ut slip- eller kapskivan och dra åt snabbspännmuttern för hand i medsols riktning.

Varning!

För att förhindra att snabbspännmuttern lossnar under användningen måste den dras åt hårt. Vrid slipskivan kraftigt i medsols riktning medan spindelspärren trycks in. Bär alltid handskar så att du inte skadar dig.

Varning!

Av säkerhetsskäl får snabbspännmuttern (5) endast användas till denna vinkelslip.

Observera:

Spindelfastlåsningen får bara tryckas ned då motorn och slipspindeln är avstängda.

Spindelfastlåsningen ska vara nedtryckt under skivbytet!

Flansmutter

Flansmuttern får användas med slip- och kapskivor.

För att kunna byta ut slipskivor behöver du den bifogade spärrnyckeln (8).

Fara!

Av säkerhetsskäl får vinkelslipen inte användas medan spärrnyckeln (8) fortfarande sitter i.

Enkelt skivbyte genom spindelfastlåsning. Tryck på spindelfastlåsningen så att slipskivan hålls kvar. - Öppna flänsmuttern med en stjärnhålsnyckel. (bild 10) - Byt slip- eller avskiljningsskiva och dra åt flänsmuttern med stjärnhålsnyckeln.

6.5 Flänsarnas ordning vid användning av slipskivor och avskiljningsskivor (bild 11-14)

Arrangemang av flänsen vid användning av en krökt eller rak slipskiva (bild 12) a) Spännfläns b) Slipskiva Arrangemang av flänsen vid användning av en krökt avskiljningsskiva (bild 13) a) Spännfläns b) Slipskiva Arrangemang av flänsen vid användning av en rak avskiljningsskiva (bild 14) a) Spännfläns b) Slipskiva

6.6 PROVKÖRNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- eller avskiljningsskivan ska gå på tomgång i minst 1 minut. Vibrerande skivor ska bytas ut omedelbart.

6.7 SLIPSKIVOR

• Slip- eller avskiljningsskivan får aldrig vara större än den föreskrivna diametern.
• Kontrollera före skivorna tas i bruk vilka varvtal som angetts.
• Slip- eller avskiljningsskivans varvtal måste vara högre än varvtalet då vinkelslipmaskinen går på tomgång. Använd endast slip- och avskiljningsskivor som är tillåtna för ett maximalt varvtal på 6.600 min och för en omkretshastighet på 80

S

m/sek.

• Kontrollera rotationsriktningen om du vill använda diamantskivor. Pilen för rotationsriktningen på diamantskivan måste stämma överens med pilen på maskinen.

Varning!

Det är särskilt viktigt att slipverktyg förvaras och transporteras på bästa möjliga sätt. Utsätt aldrig slipverktygen för stötar, slag eller vassa kanter (t.ex. om de transporteras eller förvaras i en verktygslåda). Detta kan annars leda till att slipverktygen skadas, t.ex. sprickbildning, vilket kan innebära att användaren utsätts för fara.

Varning!

6.8 ARBETSANVISNINGAR

6.8.1 Grovslipning (bild 15)

Obs! Använd skyddsanordningen för slipning

Bästa resultat vid grovslipning får ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till slipytan och för den jämnt fram och tillbaka över arbetsdetaljen.

6.8.2 Avskiljningsslipning (bild 16)

Obs! Använd skyddsanordningen för kapning (finns som tillbehör, se 7.3).

Obs! Får endast användas med flänsmutter!

Vid avskiljningsarbeten får vinkelslipmaskinen inte förskjutas i snittytan. Avskiljningsskivan måste göra en ren snittkant. För att avskilja hård sten är det bäst att använda en diamantavskiljningsskiva.

Vid avskiljningsarbeten får vinkelslipmaskinen inte förskjutas i snittytan. Avskiljningsskivan måste göra en ren snittkant. För att avskilja hård sten är det bäst att använda en diamantavskiljningsskiva.

6.9 MOTOR

Motorn måste vara väl ventilerad under arbetet. Av den anledningen ska ventilationsöppningarna alltid vara väl rengjorda.

Varning!

Det är särskilt viktigt att slipverktyg förvaras och transporteras på bästa möjliga sätt. Utsätt aldrig slipverktygen för stötar, slag eller vassa kanter (t.ex. om de transporteras eller förvaras i en verktygslåda). Detta kan annars leda till att slipverktygen skadas, t.ex. sprickbildning, vilket kan innebära att användaren utsätts för faror.

Varning!

Material som innehåller asbest får ej bearbetas!

Varning!

Använd aldrig avskiljningsskivor till grovslipning.

Mark:

För att höja batteriets prestanda och användningstid rekommenderar vi att du använder vår 4,0 Ah Power-X-Change.

(Art.-nr.: 45.113.96)

7. Rengöring, underhåll och reservdelsbeställning

Fara!

Dra alltid ut batteriet om maskinen ska rengöras.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i damm- och smutsfritt skick. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

7.2 Underhåll

I maskinens inre finns inga delar som kräver underhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Masktyp
• Maskinens artikelnummer.
• Maskinens identifikationsnummer. Reservdelsnummer för erforderlig reservdel. Aktuella priser och ytterligare information finns på www.Einhell-Service.com

Skydd som används vid kapning (art.-nr.: 44.500.56)

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t.ex. metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe finns.

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

10. Lampor på laddaren

Indikeringstatus		Betydelse och Åtgärder
Rödlysdiod	Grönlysdiod
Frân Blinkar	Driftberedd	Laddaren ar ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningsstiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivà i batteriet kan de verkliga ladd-ningstiderna till viss del avvika frân angivna laddningstider.
Frân Till Batteriet har laddats och ar klart für användning. (READY TO GO)
		Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddarenFreedom.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur ar inte i idealområdet.Atgård:Vänta tills batteriet har laddats, batteriet kan andå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet ar defekt.Atgård:Ett defekt batteri fär inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet ar für varmt (t ex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidra till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdeler* Kap-, slipskivor
Delar som saknas

• ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symtom före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att produkten endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller utsatts för liknande påkänning.
3. Garantin omfattar inte:
4. Skador på Produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, asidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsatts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
5. Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t.ex. överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t.ex. sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t.ex. skador efter att produkten fallit ned).
6. Skador på Produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.
7. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när Produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
8. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som skickas in utan köpebevis eller utan märkskylt tas inte emot av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Nebezpečí!

Při používání přístroje musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze/bezpečnostní pokyny. Dobře si ho uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

Vysvětlení použitých symbolů (viz obr. 17)

1. Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze.
2. Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
3. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
4. Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prach vystupující z přístroje mohou způsobit ztrátu viditelnosti.
5. Skladování akumulátoru pouze v suchých místnostech s teplotou okolí od +10°C do +40°C. Akumulátory skladujte pouze v nabitém stavu (min. 40% nabité).
6. Tento ochranný kryt je vhodný k broušení.
7. Tento ochranný kryt je vhodný k rozbrušování a broušení.
