BRUKSANVISNING HDS 716 C Kärcher

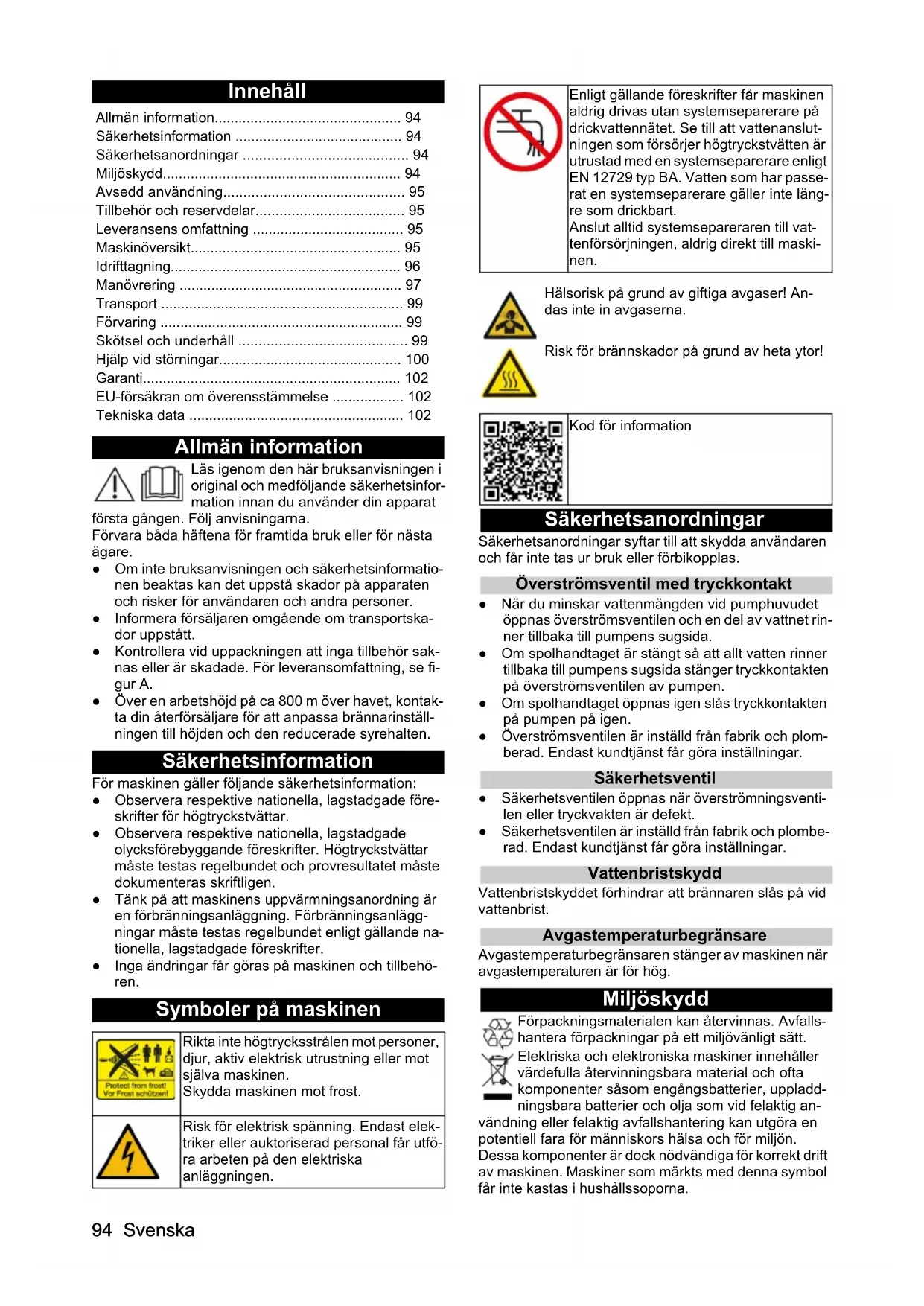

• HDS 7/16 CXA94 Svenska Innehåll Allmän information Läs igenom den här bruksanvisningen i original och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ anvisningarna. Förvara båda häftena för framtida bruk eller för nästa ägare. ● Om inte bruksanvisningen och säkerhetsinformatio- nen beaktas kan det uppstå skador på apparaten och risker för användaren och andra personer. ● Informera försäljaren omgående om transportska- dor uppstått. ● Kontrollera vid uppackningen att inga tillbehör sak- nas eller är skadade. För leveransomfattning, se fi- gur A. ● Över en arbetshöjd på ca 800 m över havet, kontak- ta din återförsäljare för att anpassa brännarinställ- ningen till höjden och den reducerade syrehalten. Säkerhetsinformation För maskinen gäller följande säkerhetsinformation: ● Observera respektive nationella, lagstadgade före- skrifter för högtryckstvättar. ● Observera respektive nationella, lagstadgade olycksförebyggande föreskrifter. Högtryckstvättar måste testas regelbundet och provresultatet måste dokumenteras skriftligen. ● Tänk på att maskinens uppvärmningsanordning är en förbränningsanläggning. Förbränningsanlägg- ningar måste testas regelbundet enligt gällande na- tionella, lagstadgade föreskrifter. ● Inga ändringar får göras på maskinen och tillbehö- ren. Symboler på maskinen Säkerhetsanordningar Säkerhetsanordningar syftar till att skydda användaren och får inte tas ur bruk eller förbikopplas. Överströmsventil med tryckkontakt ● När du minskar vattenmängden vid pumphuvudet öppnas överströmsventilen och en del av vattnet rin- ner tillbaka till pumpens sugsida. ● Om spolhandtaget är stängt så att allt vatten rinner tillbaka till pumpens sugsida stänger tryckkontakten på överströmsventilen av pumpen. ● Om spolhandtaget öppnas igen slås tryckkontakten på pumpen på igen. ● Överströmsventilen är inställd från fabrik och plom- berad. Endast kundtjänst får göra inställningar. Säkerhetsventil ● Säkerhetsventilen öppnas när överströmningsventi- len eller tryckvakten är defekt. ● Säkerhetsventilen är inställd från fabrik och plombe- rad. Endast kundtjänst får göra inställningar. Vattenbristskydd Vattenbristskyddet förhindrar att brännaren slås på vid vattenbrist. Avgastemperaturbegränsare Avgastemperaturbegränsaren stänger av maskinen när avgastemperaturen är för hög. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Allmän information p. 94
• Säkerhetsinformation p. 94
• Säkerhetsanordningar p. 94
• Miljöskydd p. 94
• Avsedd användning p. 95
• Tillbehör och reservdelar p. 95
• Leveransens omfattning p. 95
• Maskinöversikt p. 95
• Idrifttagning p. 96
• Manövrering p. 97
• Transport p. 99
• Förvaring p. 99
• Skötsel och underhåll p. 99
• Hjälp vid störningar p. 100
• Garanti p. 102
• EU-försäkran om överensstämmelse p. 102
• Tekniska data Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva maskinen. Skydda maskinen mot frost. Risk för elektrisk spänning. Endast elek- triker eller auktoriserad personal får utfö- ra arbeten på den elektriska anläggningen. Enligt gällande föreskrifter får maskinen aldrig drivas utan systemseparerare på drickvattennätet. Se till att vattenanslut- ningen som försörjer högtryckstvätten är utrustad med en systemseparerare enligt EN 12729 typ BA. Vatten som har passe- rat en systemseparerare gäller inte läng- re som drickbart. Anslut alltid systemsepareraren till vat- tenförsörjningen, aldrig direkt till maski- nen. Hälsorisk på grund av giftiga avgaser! An- das inte in avgaserna. Risk för brännskador på grund av heta ytor! Kod för informationSvenska 95 Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaer- cher.de/REACH Kompletterande information om miljöskydd Motorolja, värmeolja, diesel och bensin får inte släppas ut i miljön. Skydda marken och avfallshantera förbrukad olja på ett miljövänligt sätt. Avsedd användning Använd endast maskinen för rengöring, t.ex. av maski- ner, fordon, byggnader, verktyg, fasader, terrasser och trädgårdsredskap. FARA Användning på bensinstationer eller andra riskom- råden Risk för personskador Följ motsvarande säkerhetsföreskrifter. Hänvisning Låt inte smutsvatten som innehåller mineralolja komma ner i marken, vattendrag eller avloppssystem. Tvätta endast en motor eller underreden på lämpliga platser med en oljeavskiljare. Gränsvärde för vattenförsörjning OBSERVERA Smutsigt vatten För tidiga förslitningar eller avlagringar i maskinen Fyll endast på maskinen med rent vatten eller återvun- net vatten som inte överskrider gränsvärdena. För vattenförsörjningen gäller följande gränsvärden: ● pH-värde: 6,5–9,5 ● Elektrisk ledningsförmåga: ledningsförmåga hos färskvatten + 1 200 µS/cm, maximal ledningsförmå- ga 2 000 µS/cm ● Ämnen som kan avsättas (provvolym 1 l, avsätt- ningstid 30 minuter): < 0,5 mg/l ● Ämnen som kan filtreras bort: < 50 mg/l, inga abra- siva ämnen ● Kolväte: < 20 mg/l ● Klorid: < 300 mg/l ● Sulfat: < 240 mg/l ● Kalcium: < 200 mg/l ● Total hårdhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO p. 102

/l) ● Järn: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Koppar: < 2 mg/l ● Aktivt klor: < 0,3 mg/l ● Fri från dålig lukt Tillbehör och reservdelar Hänvisning Om maskinen är ansluten till en eldstad eller om maski- nen inte kan ses rekommenderar vi att du installerar en flamvakt (tillval). Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Maskinens leveransomfattning är avbildad på förpack- ningen. Kontrollera att innehållet i leveransen är full- ständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Maskinöversikt Beskrivning av maskinen Bild A Bild B 1 Manometer 2 Fäste för strålröret 3 Systemskötsel RM 110/RM 111 4 Vattenanslutning 5 Vattenanslutningsadapter 6 Högtrycksslang EASY!Lock 7 Strålrör EASY!Lock 8 Högtrycksmunstycke (rostfritt stål) 9 Högtrycksanslutning EASY!Lock 10 Strömkabel 11 Steg 12 Verktygsväska (endast HDS C) 13 Låsspak 14 Avdragsspak 15 Säkerhetsspärr för spolhandtag 16 Spolhandtag EASY!Force 17 Bränslesil 18 Påfyllningsöppning för rengöringsmedel 19 Påfyllningsöppning för bränsle 20 Doseringsventil för rengöringsmedel 21 Manöverpanel 22 Slangtrummans anslutningsslang (endast HDS CXA) 23 Typskylt 24 Slangtrumma (endast HDS CXA) 25 Handtag 26 Kåplås 27 Maskinkåpa 28 Brännare 29 Hylla för strålrör 30 Finfilter (vatten) 31 Oljetank 32 Oljeavtappningsskruv 33 Flottörtank 34 Sugslang för rengöringsmedel med filter 35 Bränslefilter 36 Fästklämma 37 Slang (mjukt dämpningssystem) till vattenbristskyd- det 38 Vattenbristskydd96 Svenska Manöverpanel Bild C 0 = Av 1 Maskinens strömbrytare 2 Driftsätt: Drift med kallvatten 3 Driftsätt: Drift med varmvatten (e = Eco-läge, varm- vatten max. 60 °C) 4 QR-kod för information 5 Kontrollampa för rotationsriktning 6 Kontrollampa service 7 Kontrollampa för driftberedskap 8 Kontrollampa för bränsle 9 Kontrollampa för systemskötsel Färgmärkning ● Manövreringselement för rengöringsprocessen är gula. ● Manövreringselement för underhåll och service är ljusgrå. Idrifttagning 몇 VARNING Skadade komponenter Risk för personskador Kontrollera att maskinen, tillbehör, ledningar och anslut- ningar är i felfritt tillstånd. Maskinen får inte användas om den inte är i felfritt tillstånd.

1. Montera handtaget och observera skruvarnas åt-

dragningsmoment (6,5–7,0 Nm). Bild D Montera verktygsväskan (endast HDS C)

1. Haka fast verktygsväskan på maskinens övre fäst-

2. Fäll ner verktygsväskan och snäpp fast den.

3. Fäst verktygsväskan med två skruvar (åtdragnings-

moment: 6,5–7,0 Nm). Hänvisning Två skruvar blir över. Montera spolhandtaget, strålröret, munstycket och högtrycksslangen Enhet med ANTI!Twist: Fäst den gula högtrycksslang- anslutningen till spolhandtaget. Hänvisning EASY!Lock-systemet kopplar samman komponenter snabbt och säkert via en snabbgänga med bara en vrid- ning.

1. Anslut strålröret till spolhandtaget och dra åt för

hand (EASY!Lock). Bild F

2. Sätt fast högtrycksmunstycket på strålröret.

3. Montera kopplingsmuttern och dra åt för hand

4. Maskin utan slangtrumma: Anslut högtrycksslangen

till spolhandtaget och maskinens högtrycksanslut- ning och dra åt för hand (EASY!Lock).

5. Maskin med slangtrumma: Anslut högtrycksslangen

till spolhandtaget och dra åt för hand (EASY!Lock). OBSERVERA Upprullad högtrycksslang Skaderisk Rulla ut högtrycksslangen helt innan du börjar använda maskinen. Systemskötsel Fastställa systemskötsel Hänvisning RM 110 förhindrar en förkalkning av värmespiralen vid hårt vatten. Hänvisning RM 111 fungerar som pumpunderhåll och som skydd mot bildning av svartvatten.

1. Fastställ den lokala vattenhårdheten via det lokala

försörjningsföretaget eller med en hårdhetsmätare (beställningsnummer 6.768-004.0). Fylla på systemskötsel Hänvisning En provbehållare med systemskötsel ingår i leve- ransomfattningen. ● Systemskötseln förhindrar mycket effektivt kalkav- lagringar i värmeslingan när kalkhaltigt kranvatten används. Den tillsätts droppvis i flottörtanken. ● Doseringen är inställd på medium vattenhårdhet från fabrik.

1. Fyll på systemskötseln.

Fyll på bränsle FARA Olämpligt bränsle Explosionsrisk Fyll endast på dieselbränsle eller villaolja. Olämpligt bränsle, t.ex. bensin, får inte användas. OBSERVERA Drift med tom bränsletank Förstörd bränslepump Använd aldrig maskinen med tom bränsletank.

4. Torka bort bränsle som runnit över.

Fyll på rengöringsmedel FARA Olämpliga rengöringsmedel Risk för personskador Använd bara KÄRCHER-produkter. Fyll absolut inte på lösningsmedel (t.ex. bensin, aceton, förtunningsmedel). Undvik kontakt med ögonen och huden. Följ säkerhetsföreskrifterna och hanteringsanvisningar- na från rengöringsmedlets tillverkare. Hänvisning Kärcher erbjuder ett individuellt sortiment av rengö- rings- och skötselprodukter. Din återförsäljare ger dig gärna råd.

1. Fyll på rengöringsmedel.

Vattenhårdhet (°dH) Systemunderhåll <3 RM 111 >3 RM 110Svenska 97 Vattenanslutning ● Anslutningsvärden, se Tekniska data. Hänvisning Tilloppsslangen ingår inte i leveransomfattningen.

1. Anslut tilloppsslangen (minst 7,5 m lång, minst 3/4”

i diameter) med vattenanslutningsadaptern till ma- skinens vattenanslutning och vattnet (t.ex. en vat- tenkran).

2. Öppna vattentillflödet.

Suga upp vatten ur behållaren FARA Risk för personskador och materiella skador, föro- rening av dricksvatten Tätningarna i maskinen är inte lösningsmedelsbestän- diga. Spraydimman av lösningsmedel är högantändlig, explosiv och giftig. Sug aldrig upp lösningsmedelshaltiga vätskor som för- tunning, bensin, olja eller ofiltrerat vatten. Sug aldrig upp vatten från dricksvattenbehållare. Om maskinen ska suga upp vatten ur en extern behål- lare krävs följande ombyggnad:

1. Öppna påfyllningsöppningen för systemskötsel.

2. Skruva loss och ta av systemskötselns lock.

3. Endast för maskiner med slangtrumma: Ta av

slangtrumman. För att göra detta, lossa de 4 skru- varna och placera slangtrumman bredvid maskinen.

5. Skruva loss och ta av bakpanelen.

6. Ta bort vattenanslutningen från finfiltret.

7. Skruva loss finfiltret från pumphuvudet.

8. Ta av systemskötselbehållaren.

10. Anslut den övre tilloppsslangen till pumphuvudet.

11. Återanslut spolningsledningen till doseringsventilen

för rengöringsmedel på blindpluggen.

12. Anslut sugslangen (minst 3/4” i diameter) med filtret

(tillbehör) till vattenanslutningen.

13. Stick ner sugslangen i en extern vattenkälla.

Hänvisning Maximal sughöjd: 0,5 m

14. Tills pumpen drar in vatten: Ställ in pumpenhetens

tryck-/mängdreglering till det maximala värdet och stäng doseringsventilen för rengöringsmedel.

15. Montera tillbaka i omvänd ordning. Se till att mag-

netventilkabelen inte kläms fast på systemskötsel- behållaren. Elanslutning FARA Olämpliga elektriska förlängningskablar Elchock Utomhus ska endast godkända och på motsvarande sätt märkta elektriska förlängningsledningar med till- räcklig ledningsdiameter användas. Se till att kontakten och kopplingen till en förlängnings- kabel som används är vattentäta. Rulla alltid av förlängningskablarna helt. OBSERVERA Överskridande av nätimpedansen Elektrisk stöt vid kortslutning Maximalt tillåten nätimpedans vid den elektriska anslut- ningspunkten (se Tekniska data) får inte överskridas. Vid oklarheter rörande nätimpedansen på ditt anslut- ningsställe bör du ta kontakt med ditt energiföretag. ● För anslutningsvärden, se Teknisk data och typskyl- ten. ● Elanslutningen måste utföras av en elinstallatör och stämma överens med IEC 60364-1. Manövrering FARA Brandfarliga vätskor Explosionsrisk Spruta inga brandfarliga vätskor. FARA Drift utan strålrör Risk för personskador Använd inte maskinen utan strålrör. Kontrollera före varje användning att strålröret är kor- rekt monterat. Dra åt strålrörets skruvkoppling för hand. FARA Högtryck-vattenstråle Risk för personskador Fixera aldrig avdragsspaken och säkringsarmen i akti- verad position. Använd inte spolhandtaget om säkringsarmen är ska- dad. Före alla arbeten på maskinen ska spolhandtagets sä- kerhetsspärr skjutas framåt. Håll i spolhandtaget och strålröret med båda händerna. OBSERVERA Drift med tom bränsletank Förstörd bränslepump Använd aldrig maskinen med tom bränsletank. Öppna/stänga spolhandtaget

1. Öppna spolhandtaget: Aktivera säkringsarmen och

2. Stäng spolhandtaget: Släpp säkringsarmen och av-

dragsspaken. Byte av munstycke

1. Stäng av maskinen och tryck på spolhandtaget tills

maskinen är trycklös.

2. Säkra spolhandtaget genom att skjuta säkerhets-

3. Byt ut munstycket.

1. Vrid maskinens strömbrytare till önskat driftsätt.

Kontrollampan för driftberedskap lyser. Maskinen startar kort och stängs av så snart arbetstrycket har uppnåtts. Hänvisning Om kontrollampan för rotationsriktning tänds under drift, stäng av maskinen omedelbart och åtgärda felet. Se Hjälp vid störningar.

2. Osäkra spolhandtaget genom att skjuta säkerhets-

spärren bakåt. När spolhandtaget aktiveras slås maskinen på igen. Hänvisning Om inget vatten kommer ut ur högtrycksmunstycket ska pumpen luftas. Se Hjälp vid störningar – maskinen byg- ger inte upp något tryck.98 Svenska Ställ in rengöringstemperaturen

1. Ställ in maskinens strömbrytare till önskad tempera-

tur. Ställ in arbetstryck och flödesmängd Tryck-/volymreglering av pumpenheten

1. Vrid reglerspindeln moturs: Öka arbetstrycket

2. Vrid reglerspindeln medurs: Minska arbetstrycket

(MIN). Drift med rengöringsmedel ● Använd rengöringsmedel sparsamt för att skydda miljön. ● Rengöringsmedlet måste vara lämpligt för ytan som ska rengöras. Hänvisning Riktvärdena på manöverpanelen avser det maximala arbetstrycket. Hänvisning Om rengöringsmedel ska sugas in från en extern behål- lare ska rengöringsmedlets sugslang ledas utåt genom urtaget.

1. Ställ in koncentrationen av rengöringsmedlet med

hjälp av doseringsventilen för rengöringsmedel en- ligt tillverkarens instruktioner. Rengöring Hänvisning Rikta först högtrycksstrålen mot objektet som ska ren- göras på ett större avstånd för att undvika skador på grund av för högt tryck.

1. Ställ in arbetstrycket, rengöringstemperaturen och

koncentrationen av rengöringsmedlet enligt ytan som ska rengöras. Rekommenderad rengöringsmetod

1. Lös upp smuts: Spruta på lite rengöringsmedel och

låt det verka i 1–5 minuter, men låt det inte torka.

2. Ta bort smuts: Spola bort den upplösta smutsen

med högtrycksstrålen. Drift med varmvatten För borttagning av lätt smuts och för spolning, t.ex. trädgårdsredskap, terrass, verktyg.

1. Justera arbetstrycket efter behov.

Rekommenderad rengöringstemperatur ● 30–50 °C: Lätt smuts ● Max. 60 °C: Smuts som innehåller protein, t.ex. inom livsmedelsindustrin ● 60–90 °C: Fordonsrengöring, maskinrengöring Drift med varmvatten FARA Hett vatten Skållningsrisk Undvik kontakt med varmvatten.

1. Ställ in maskinens strömbrytare till önskad tempera-

tur. Eco-läge Maskinen arbetar i det mest ekonomiska temperatur- området (max. 60 °C). Avbryt driften

1. Säkra spolhandtaget genom att skjuta säkerhets-

spärren framåt. Beredskapstid Under beredskapstiden startar maskinen genom att spolhandtaget öppnas. Kontrollampan lyser grönt. Om spolhandtaget förblir stängt i 30 minuter upphör be- redskapstiden. Kontrollampan blinkar grönt. Efter drift med rengöringsmedel

1. Ställ in doseringsventilen för rengöringsmedel på 0.

2. Ställ maskinens strömbrytare på steg 1 (drift med

3. Spola rent maskinen i minst 1 minut med öppet spol-

handtag. Stäng av maskinen FARA Fara på grund av varmvatten Skållningsrisk Efter drift med varmvatten måste maskinen köras minst två minuter med kallt vatten och med öppet spolhandtag för att kylas ned.

1. Stäng vattentillflödet.

2. Öppna spolhandtaget.

3. Slå på pumpen med maskinens strömbrytare och låt

5. Ställ maskinens strömbrytare på ”0/OFF”.

7. Ta bort vattenanslutningen.

8. Tryck på spolhandtaget tills maskinen är trycklös.

9. Säkra spolhandtaget genom att skjuta säkerhets-

spärren framåt. Förvara maskinen Hänvisning Böj inte högtrycksslangen eller strömkabeln.

1. Fäst strålröret i fästet på enhetens kåpa.

2. Rulla upp högtrycksslangen och strömkabeln och

häng dem på fästena.

3. Maskin med slangtrumma: Sträck ut högtryckss-

langen innan den lindas upp.

4. Maskin med slangtrumma: Lås upp slangtrumman

genom att dra i högtrycksslangen och låt högtrycks- slangen rulla upp långsamt. Kontrollera rullnings- hastigheten genom att hålla slangen hårt. Frostskydd OBSERVERA Frostrisk Maskinen förstörs när vattnet fryser Förvara maskinen, med inte helt tömt vatten, på en frostfri plats. När det gäller maskiner som är anslutna till en eldstad måste hänsyn tas till den kalla luft som kommer in. OBSERVERA Kall luft som kommer in genom eldstaden Skaderisk När utetemperaturen är under 0 °C, koppla bort maski- nen från eldstaden.

1. Ta maskinen ur drift om frostfri förvaring inte är möj-

lig. Nedstängning När maskinen inte används under en längre tid eller när frostfri förvaring inte är möjlig:

1. Töm rengöringsmedelstanken.

2. Tappa ur vattnet.

3. Spola igenom maskinen med frostskyddsmedel.Svenska 99

1. Skruva av vattentilloppsslangen och högtryckss-

2. Skruva av matarledningen längst ner på värmeag-

gregatet och töm värmeslingan.

3. Kör maskinen i högst 1 minut tills pumpen och led-

ningarna är tomma. Spola igenom maskinen med frostskyddsmedel Hänvisning Observera frostskyddsmedelstillverkarens anvisningar.

1. Häll ett vanligt frostskyddsmedel i flottörtanken.

2. Sätt på maskinen (utan brännare) och låt den gå tills

den har spolats igenom helt. Detta ger också ett visst skydd mot korrosion. Transport OBSERVERA Felaktig transport med en industritruck Skaderisk Var uppmärksam på maskinens riktning när du trans- porterar den med en industritruck. Bild K OBSERVERA Felaktig transport Skaderisk Skydda spolhandtagets avdragsspak mot skador. 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

1. Säkra enheten enligt gällande föreskrifter så att den

inte kan glida eller välta vid transport i fordon. Förvaring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Enheten kan välta på lutande ytor. Ta hänsyn till maskinens vikt vid förvaring. Skötsel och underhåll FARA Maskin som startar oavsiktligt, beröring av strömfö- rande delar Skaderisk, risk för elektriska stötar Stäng av maskinen innan arbeten utförs på maskinen. Dra ut nätkontakten.

1. Stäng vattentillflödet.

2. Öppna spolhandtaget.

3. Slå på pumpen med maskinens strömbrytare och låt

5. Ställ maskinens strömbrytare på ”0/OFF”.

7. Ta bort vattenanslutningen.

8. Tryck på spolhandtaget tills maskinen är trycklös.

9. Säkra spolhandtaget genom att skjuta säkerhets-

Säkerhetsinspektion/underhållsavtal Du kan komma överens om en regelbunden säkerhets- inspektion med din återförsäljare eller ingå ett under- hållsavtal. Låt oss ge dig råd. Underhållsintervaller Varje vecka OBSERVERA Risk för skador på grund av mjölkaktig olja Användning av mjölkaktig olja kan leda till skador på maskinen. Kontakta omgående auktoriserad kundtjänst om oljan är mjölkaktig.

1. Rengör finfiltret.

2. Rengör bränslesilen.

3. Kontrollera oljenivån.

1. Rengör filtret till sugslangen för rengöringsmedel.

Var 500:e drifttimme, minst en gång per år

2. Låt kundtjänst utföra underhåll på maskinen.

Återkommande, minst vart femte år

1. Utför ett trycktest enligt tillverkarens specifikationer.

Underhållsarbeten Montera utbytes-högtrycksslang (endast HDS...XA) 몇 VARNING Risk för personskador Slangtrumman kan oväntat rotera mycket snabbt när spärren frigörs. Följ följande steg noggrant och fäst slangtrumman en- ligt beskrivningen. Hänvisning Endast högtrycksslangar i utförandet ”Ultra Guard” är lämpliga för denna maskin.

1. Ta av locket på slangtrumman med en spårskruv-

2. Rulla av högtrycksslangen helt från slangtrumman.

3. För in en insexnyckel nyckelvidd 10 genom den sex-

kantiga öppningen i huset. För in nyckeln så att slangtrumman är blockerad. Bild N Bild O

5. Ta av slangstoppet från högtrycksslangen.

7. Dra ut högtrycksslangen ur slanganslutningen.

8. För in den nya högtrycksslangen genom slangstyr-

rullarna och sätt fast den i slanganslutningen. Ob- servera slangtrummans rotationsriktning.

9. Sätt låskroken i slanganslutningen.

10. Kontrollera att alla brickor sitter bakom låskroken.

11. Sätt dit slangstoppet i den andra änden av hög-

trycksslangen. Avståndet till slangänden bör uppgå till ca 1 m (till spolhandtaget).

12. Anslut maskinen till vatten- och strömförsörjningen,

ta i drift och kontrollera anslutningen avseende läc- kage.

13. Spänn slangen och håll den spänd. Medan slangen

är spänd drar du ut insexnyckeln.

14. Lås upp slangtrumman genom att dra i högtryckss-

langen och låt högtrycksslangen rulla upp långsamt. Kontrollera rullningshastigheten genom att hålla slangen hårt.

15. Sätt tillbaka locket.100 Svenska

1. Gör maskinen trycklös.

2. Skruva loss finfiltret på pumphuvudet.

3. Demontera finfiltret och ta ut filterinsatsen.

4. Rengör filterinsatsen med rent vatten eller tryckluft.

5. Upprepa stegen i omvänd ordning för att sätta dit fil-

tret igen. rengöra bränslesilen

1. Knacka ur bränslesilen. Bränslet får inte släppas ut

i miljön. Rengör filtret på rengöringsmedlets sugslang

1. Dra ut rengöringsmedlets sugslang.

2. Rengör filtret i vatten.

3. Sätt in filtret igen.

Byta olja För oljetyp och påfyllningsmängd, se Tekniska data.

1. Ställ fram en uppsamlingsbehållare för ca 1 liter olja.

2. Lossa oljeavtappningsskruven.

3. Tappa av oljan i uppsamlingsbehållaren.

Hänvisning Ta hand om den förbrukade oljan på ett miljövänligt sätt eller lämna den till godkänd insamling.

4. Dra åt oljeavtappningsskruven igen.

5. Fyll långsamt på ny olja upp till max-markeringen.

Luftbubblorna måste kunna komma ut. Hjälp vid störningar FARA Maskin som startar oavsiktligt, beröring av strömfö- rande delar Skaderisk, risk för elektriska stötar Stäng av maskinen innan arbeten utförs på maskinen. Dra ut nätkontakten. Fel Orsak Åtgärd Kontrollampan för rota- tionsriktning blinkar (en- dast trefasenheter)

1. Byt poler på maskinkontakten.

Bild L Kontrollampan för drift- beredskap slocknar eller maskinen går inte Ingen nätspänning 1. Kontrollera nätanslutningen och tillopps- ledningen. Kontrollampan för servi- ce blinkar 1x Vattenbrist 1. Kontrollera vattenanslutningen och tilloppsledningarna. Läckage i högtryckssystemet 1. Kontrollera högtryckssystemet och anslut- ningarna avseende läckage. Kontrollampan för servi- ce blinkar 2x Fel i strömförsörjningen eller motorns strömförbrukning för stor

1. Kontrollera nätanslutningen och nätsäk-

Kontrollampan för servi- ce blinkar 3x Motor överbelastad/överhettad 1. Ställ maskinens strömbrytare på ”0/OFF”.

2. Låt apparaten svalna.

Felet återkommer 1. Kontakta kundservice. Kontrollampan för servi- ce blinkar 4x Avgastemperaturbegränsaren har löst ut 1. Ställ maskinens strömbrytare på ”0/OFF”.

2. Låt apparaten svalna.

Felet återkommer 1. Kontakta kundservice. Kontrollampan för servi- ce blinkar 5x Vattenbrist. 1. Kontrollera vattenanslutningen och tilled- ningarna. Reedsensorn i vattenbristskyddet kärvar eller så har magnetkolven fastnat.

1. Kontakta kundtjänst.

Kontrollampan för servi- ce blinkar 6x Flamsensorn har stängt av brännaren 1. Kontakta kundservice. Kontrollampan för bräns- le lyser Bränsletanken är tom 1. Fyll på bränsle. Kontrollampan för sys- temskötsel lyser Systemskötseltanken är tom 1. Fyll på systemskötseln.Svenska 101 Kundservice Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice. Maskinen bygger inte upp något tryck Luft i systemet 1. Avlufta pumpen: a Ställ in doseringsventilen för rengö- ringsmedel på 0. b Sätt på och stäng av maskinen flera gånger med strömbrytaren när spol- handtaget är öppet. c Vrid på och av pumpenhetens tryck-/ mängdreglering när spolhandtaget är öppet. Hänvisning Avluftningen går snabbare om högtrycksslang- en lossas från högtrycksanslutningen.

2. Fyll på rengöringsmedel om det behövs.

3. Kontrollera anslutningarna och ledningar-

na. Luft i systemet 1. Lossa förskruvningen (4) på filtret. Bild I

2. Anslut tryckvatten till filtret (5) (max.

4. Stoppa pumpen och återanslut förskruv-

ningen på filtret. Trycket är inställt på MIN 1. Ställ in trycket på MAX. Finfiltret är smutsigt 1. Rengör finfiltret, byt ut det om det behövs. För lite vatten matas in 1. Kontrollera vattentillflödesmängden (se Tekniska data). Maskinen läcker, vattnet droppar från maskinens botten Pumpen är otät 1. Om det finns en större läcka, låt maskinen kontrollera av kundtjänst. Hänvisning 3 droppar/minut är tillåtet. Maskinen slås på och av kontinuerligt när spol- handtaget är stängt Läckage i högtryckssystemet 1. Kontrollera högtryckssystemet och anslut- ningarna avseende läckage. Maskinen suger inte in något rengöringsmedel

1. Låt maskinen gå med öppen doserings-

ventil för rengöringsmedel och stängt vat- tentillflöde tills flottörtanken är helt tom och trycket sjunker till ”0”.

2. Öppna vattentillflödet igen.

Om pumpen fortfarande inte suger in rengöringsmedel kan det bero på följan- de: Filtret i rengöringsmedlets sugslang är smutsigt

Backventilen klibbar 1. Dra av rengöringsmedlets slang och lossa backventilen med ett trubbigt föremål. Brännaren startar inte Bränsletanken är tom 1. Fyll på bränslet. Vattenbrist 1. Kontrollera vattenanslutningen och tilled- ningarna. Bränslefiltret är smutsigt 1. Byt bränslefiltret. Ingen tändgnista 1. Om ingen tändgnista syns genom kontroll- glaset under drift måste maskinen kontroll- eras av kundtjänst. Den inställda temperatu- ren uppnås inte vid drift med varmvatten För högt arbetstryck/för stor matnings- mängd

1. Minska arbetstrycket/matningsmängden

på pumpenhetens tryck-/volymreglering. Sotig värmeslinga 1. Låt kundtjänst ta bort sotet från maskinen. Fel Orsak Åtgärd102 Svenska Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Ytterligare garantiinformation (om tillgänglig) finns i ser- viceområdet på din lokala Kärcher-webbplats under "Nedladdningar". EU-försäkran om överensstämmelse Härmed försäkrar vi att nedanstående produkt uppfyller gällande bestämmelser i angivna direktiv och förord- ningar. Denna försäkran upphör att gälla om produkten ändras utan att detta har godkänts av oss. Tillverkaren ansvarar ensam för utfärdandet av denna försäkran om överensstämmelse. Produkt: Högtryckstvätt Typ: 1.169-xxx Typ: 1.170-xxx Typ: 1.173-xxx Typ: 1.174-xxx Direktiv och förordningar 2000/14/EG 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2009/125/EG Tillämpad(e) förordning(ar) (EU) 2019/1781 Tillämpade harmoniserade standarder EN 60335-1 EN 60335-2-79 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN IEC 63000: 2018 EN 62233: 2008 EN 61000-3-2: 2014 HDS 7/16 EN 61000-3-3: 2013

HDS 6/12 C, HDS 6/14, HDS 6/15, HDS 8/17

EN 61000-3-11: 2000 Tillämpad konformitetsbedömningsprocedur 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) t.o.m. 2025-09 HDS 6/10 C Uppmätt: 91 Garanterad: 94 HDS 6/12 C Uppmätt: 91 Garanterad: 94 HDS 6/14 C (XA) Uppmätt: 91 Garanterad: 94 HDS 6/15 C (XA) Uppmätt: 90 Garanterad: 92 HDS 7/16 C (XA) Uppmätt: 92 Garanterad: 95 HDS 8/17 C (XA) Uppmätt: 93 Garanterad: 96 fr.o.m. 2024-09 HDS 6/15 C Uppmätt: 91 Garanterad: 93 HDS 7/16 C Uppmätt: 91 Garanterad: 93 HDS 6/12 C Uppmätt: 92 Garanterad: 94 Namn och adress Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Telefon: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01.02.2025 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Tekniska data HDS 6/15

HDS 7/16 CXA Elanslutning Nätspänning V 230 230 220 230-240 400 400 Fas ~111133 Nätfrekvens Hz 50 50 60 50 50 50 Kapslingsklass IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Skyddsklass I I I I I I Anslutningseffekt kW 3,4 3,4 3,4 3 4,4 4,4 Nätsäkring (trög) A161625161616Svenska 103 Orsak till undantag enligt förordning (EU) 2019/1781 bi- laga I avsnitt 2 (12): j) Med förbehåll för tekniska ändringar. Vattenanslutning Tilloppstryck (max.) MPa (bar) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) Tilloppstemperatur (max.) °C303030303030 Tilloppsmängd (min.) l/h (l/ min) 800 (13,3) 800 (13,3) 800 (13,3) 800 (13,3) 900 (15) 900 (15) Insugningshöjd (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 Effektdata maskin Transportmängd, vatten l/h (l/ min) 260-560 (4,3-9,3) 250-560 (4,3-9,3) 260-560 (4,3-9,3) 260-560 (4,3-9,3) 310-660 (5,1-11) 660 (11) Vattendrifttryck med standardmun- stycke MPa (bar) 3-15 (30- 150) 3-15 (30- 150) 3-15 (30- 150) 3-12 (30- 120) 3-16 (30- 160) 3-16 (30- 160) Säkerhetsventil för överstigande driftstryck (maximalt) MPa (bar) 20 (200) 20 (200) 20 (200) 18 (180) 22 (220) 22 (220) Drifttemperatur för varmt vatten (maximal) °C 98 98 98 98 98 98 Transportmängd, rengöringsmedel l/h (l/ min) 36 (0,6) 36 (0,6) 36 (0,6) 36 (0,6) 40 (0,66) 40 (0,66) Brännareffekt kW 36 36 42 43 43 43 Värmeoljeförbrukning (max.) kg/h 3,1 3,1 3,5 3,6 3,6 3,6 Spolhandtagets rekylkraft N 29 29 29 26 35 35 Standardmunstyckets munstycks- storlek

Mått och vikter Typisk arbetsvikt kg 110 117 111 114 111 119 Längd x bredd x höjd mm 1060 x 650 x 920 1060 x 650 x 920 1060 x 650 x 920 1060 x 650 x 920 1060 x 650 x 920 1060 x 650 x 920 Bränsletank l 15 15 15 15 15 15 Rengöringsmedelsbehållare l 10 10 10 10 10 10 Högtryckspump Oljemängd l 0,210,210,210,210,180,18 Oljetyper 15W40 15W40 0W40 15W40 SAE90 SAE90 Brännare Bränsle Eldnings- olja EL, diesel, diesel B7/ B10 eller HVO 100 Eldnings- olja EL, diesel, diesel B7/ B10 eller HVO 100 Eldnings- olja EL, diesel, diesel B7/ B10 eller HVO 100 Eldnings- olja EL, diesel, diesel B7/ B10 eller HVO 100 Eldnings- olja EL, diesel, diesel B7/ B10 eller HVO 100 Eldnings- olja EL, diesel, diesel B7/ B10 eller HVO 100 Fastställda värden enligt EN 60335-2-79 Ljudtrycksnivå L
