BRUKSANVISNING RH504AC Vonroc

Översättning av bruksanvisning i original 39

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisning- arna. Om inte säkerhetsvarningarna och anvisning- arna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningar- na och anvisningarna för framtida bruk. Följande symboler används i bruksanvisningen eller på produkten: Läs igenom bruksanvisningen. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs. Risk för flygande föremål. Håll kringstående borta från arbetsområdet. Risk för elstöt. Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengöring och underhåll. Variabla elektroniska varvtal. Använd skyddsglasögon. Använd hörselskydd. Använd skyddsmask. Använd skyddshandskar. Klass II-maskin - dubbel isolering – du behöver ingen jordad kontakt. Släng inte produkten i olämpliga behållare. Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU-direktiven.

ALLMÄNNA SÄKERHETSFORSKRIFTER

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Om inte alla instruktioner som anges nedan efterföljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada.40

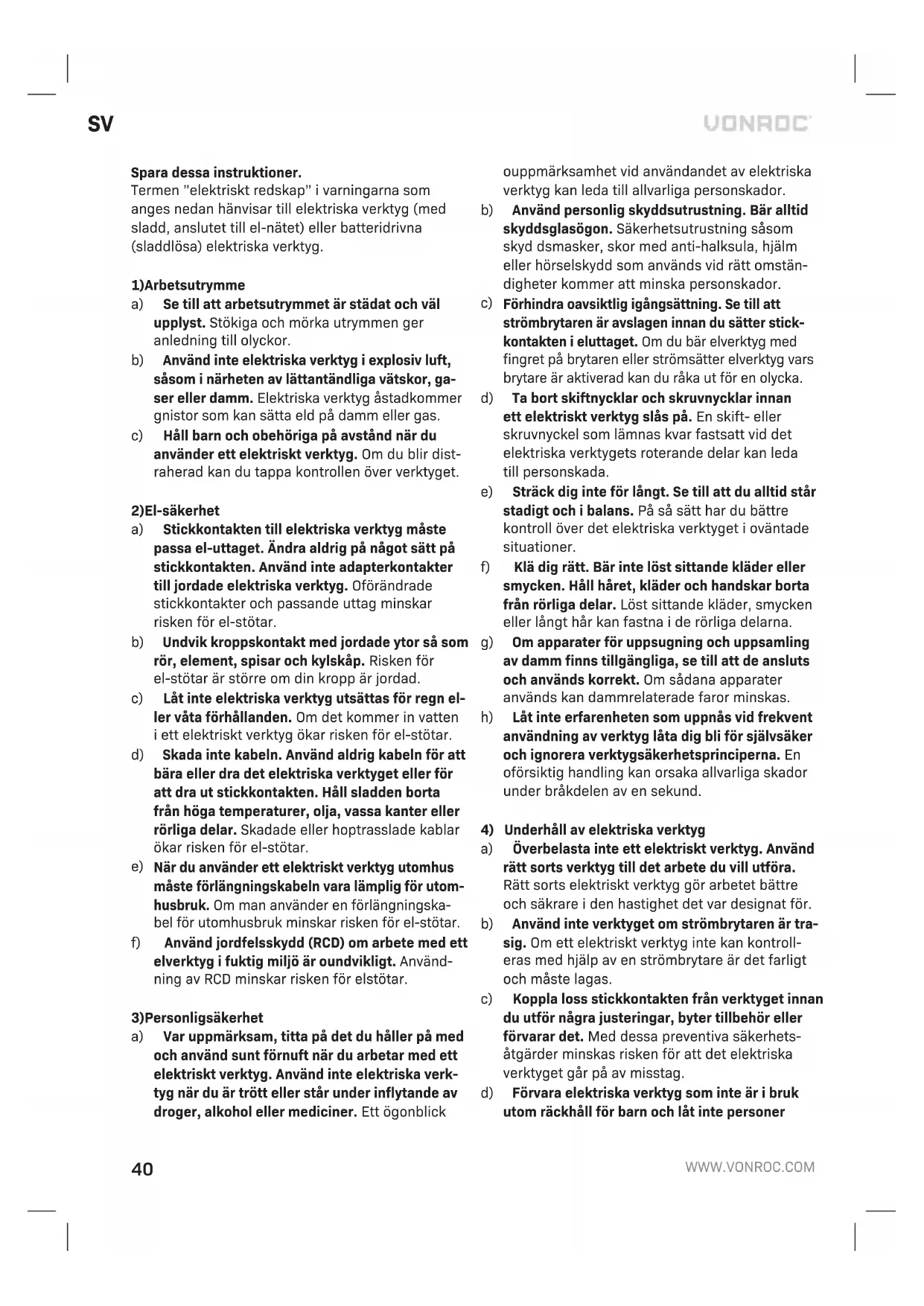

Spara dessa instruktioner. Termen ”elektriskt redskap” i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

a) Se till att arbetsutrymmet är städat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor. b) Använd inte elektriska verktyg i explosiv luft, såsom i närheten av lättantändliga vätskor, ga- ser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas. c) Håll barn och obehöriga på avstånd när du använder ett elektriskt verktyg. Om du blir dist- raherad kan du tappa kontrollen över verktyget.

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risken för el-stötar. b) Undvik kroppskontakt med jordade ytor så som rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad. c) Låt inte elektriska verktyg utsättas för regn el- ler våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el-stötar. d) Skada inte kabeln. Använd aldrig kabeln för att bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för el-stötar.

När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utom- husbruk. Om man använder en förlängningska- bel för utomhusbruk minskar risken för el-stötar. f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Använd- ning av RCD minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, titta på det du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verk- tyg när du är trött eller står under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador. b) Använd personlig skyddsutrustning. Bär alltid skydds glasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omstän- digheter kommer att minska personskador.

Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stick- kontakten i eluttaget. Om du bär elverktyg med fingret på brytaren eller strömsätter elverktyg vars brytare är aktiverad kan du råka ut för en olycka. d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift- eller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada. e) Sträck dig inte för långt. Se till att du alltid står stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om apparater för uppsugning och uppsamling av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater används kan dammrelaterade faror minskas. h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Underhåll av elektriska verktyg

a) Överbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för. b) Använd inte verktyget om strömbrytaren är tra- sig. Om ett elektriskt verktyg inte kan kontroll- eras med hjälp av en strömbrytare är det farligt och måste lagas. c) Koppla loss stickkontakten från verktyget innan du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhets- åtgärder minskas risken för att det elektriska verktyget går på av misstag. d) Förvara elektriska verktyg som inte är i bruk utom räckhåll för barn och låt inte personerSV

som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är farliga i händerna på oerfarna användare. e) Underhåll elektriska verktyg. Kontrollera att alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av dåligt underhållna elektriska verktyg. f) Håll alltid sågande och skärande verktyg vassa och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över. g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda ett elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer. h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteri och laddare

a) Använd endast den laddare som anges av tillverkaren. En laddare som passar en typ av batteri kan orsaka brand om den används för ett annat batteri. b) Använd endast elverktyget med ett batteripack som är avsett för verktyget. Användning av andra batteripack kan medföra risk för skador och brand. c) När du inte använder batteriet ska det förvaras så att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontak- terna på batteriet. Kortslutning av batterikon- takterna kan orsaka brännskador eller brand. d) Under extrema förhållanden kan vätska läcka ut från batteriet; undvik kontakt. Skölj med vatten vid kontakt med kroppsdelar. Uppsök genast en läkare om du får vätska i ögonen. Vätska från batteriet kan orsaka irritation eller frätskador. e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada. f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explo- sion. OBS! Temperaturen “130 °C” kan ersättas med temperaturen ”265 °F”. g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det tempera- turområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

a) Låt ditt elverktyg servas av en kvalificerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upp- rätthålls. b) Utför aldrig service på skadade batterier. Servi- ce av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

a) Bär hörselskydd. Exponering för buller kan orsaka hörselnedsättning. b) Använd stödhandtag om de medföljer verktyget. Förlorad kontroll kan orsaka personskada. c) Håll elverktyget i de isolerade greppsytorna när du utför arbete där tillbehöret kan komma i kontakt med dolda ledningar eller den egna sladden. Skärtillbehör som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömföran- de och ger användaren en elstöt. Elsäkerhet Kontrollera alltid att strömförsörjningens spänning motsvarar spänningen på typskylten.

• Om elverktygets nätkabel är skadad måste den bytas ut mot en speciellt förberedd nätsladd som finns tillgänglig via serviceorganisationen.

• Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm². Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.42

Avsedd användning Denna roterande hammare är avsedd för borrning i murverk som tegel, betong och liknande material. Den är också lämplig för borrning i trä, metall, keramik och plast. Maskinen kan dessutom användas som en rivningshammare i kombination med medföljande SDS-mejslar. Maskinen ska inte under några omständigheter användas för andra ändamål. Den är inte avsedd att användas på byggarbetsplatser. TEKNISKA SPECIFIKATIONER Modellnr. RH504AC Strömspänning 230 V ~Strömfrekvens 50HzIneffekt 1500WVarvtal utan belastning 0-860 /minSlagfrekvens 0-4250 /minMax. borrdiameter - Betong- Stål- Trä Ø 32 mmØ 13 mmØ 42 mmVikt 5,2 kgLjudtryck (LPA) 92,7dB(A) K=3 dB(A)Ljudeffekt (LWA) 103,7dB(A) K=3 dB(A)VibrationHammarborrning i betong a h,HD 17,360m/s² K=1,5m/s²Mejsling ah,Cheq13,334 m/s² K=1,5m/s² Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet:

• om verktyget används på ett annat än det avsed- da syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån;

• när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrati- onsnivån. Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt. BESKRIVNING Siffrorna i texten hänvisar till diagrammen på sidorna 2-3.

2. Omkopplare för borrval

3. Spak för hammarval

10. Ställratt för elektronisk varvtalsreglering

Innan montering ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget. Montering och borttagning av tillbehöret (Fig. B) Varning: borrar och mejslar kan bli väldigt varma. Använd inte nötta eller skadade borrbits eller mejslar. Skärp eller byt snarast nötta borrbits eller mejslar. Montering

1. Häll på några droppar olja på tillbehörets axel.

2. Skjut låshylsan (5) bakåt.

3. Stick in tillbehöret i chucken (4).

4. Säkra tillbehöret genom att vrida det moturs

tills det låses på plats.

5. Frigör låshylsan (5).

1. Skjut låshylsan (5) bakåt.

2. Ta bort tillbehöret från chucken (4).

3. Frigör låshylsan (5).

Montering och borttagning av hjälphandtaget (Fig. C) Montering

1. Lossa hjälphandtaget (7) genom att vrida det

2. Montera hjälphandtaget (7) genom att föra det

3. Vrid hjälphandtaget (7) till önskat läge.

4. Dra fast hjälphandtaget (7) genom att vrida det

1. Lossa hjälphandtaget (7) genom att vrida det

2. Ta bort hjälphandtaget (7).

3. Dra fast hjälphandtaget (7) genom att vrida det

medurs. Montering och borttagning av dammsamlaren (Fig. D) Dammsamlaren (8) hindrar damm från att komma in i maskinen vid borrning i tak. Byt omedelbart ut en skadad dammsamla- re(8). Montering

Om så behövs, ta bort tillbehöret från chucken (4).

Skjut dammsamlaren (8) över axeln på tillbehöret.

1. Ta bort tillbehöret med dammsamlaren (8) från

2. Ta bort dammsamlaren (8) från tillbehöret.

Användaren behöver inte anbringa mycket tryck påhammarborren. För mycket tryck på maskinen kan leda till onödig överhettning av motorn och det drivna verktyget. Det kan också hända att borren deformeras och inte kan tas bort från maskinen igen. Starta och stänga av (Fig. A)

• For att starta maskinen, tryck på strömbryta- ren(1).

• For att stänga av maskinen, släpp strömbryta- ren(1). Varvtalsinställning (10) Nödvändigt varvtal kan ställas in i förväg med ställ- rattenDet går även att justera rotationshastigheten när maskinen är igång.

1 - 2 = låg hastighet

3 - 4 = normal hastighet

5 - 6 = hög hastighet

Max = Högsta hastighet Varvtalet som krävs beror på vilket material som skall bearbetas och kan fastställas genom praktisk provning. Inställning av driftläget (Fig. A & E) Omkopplaren för borrval (2) och spaken för ham- marval (3) måste ställas in enligt det erfordrade driftläget. Se tabellen och Fig. E nedan för inställ- ning av önskat driftläge. Inställning driftläge (Fig. E) A) Hackning (mejslingsfunktion): för hackning och mindre rivningsarbeten. B) Slagborrning (med hammarfunktion): för borrning i murverk som tegel, betong och liknande material. C) Borrning (utan hammarfunktion): för borrning i flera material. Vrid omkopplaren för borrval (2) och spaken för hammarval (3) till önskade lägen. Användartips

• Börja med att pilotborra med en mindre borrbits innan du borrar med en borrbits av normal storlek om du borrar stora hål, t.ex. i hård betong.

• Håll maskinen stadigt med två händer. Var medve- ten om att borren kan fastna och därför plötsligt vända (i synnerhet vid borrning av djupa hål).

• Anbringa inte för mycket tryck på maskinen. Låt maskinen göra arbetet.

Innan rengöring och underhåll ska du alltid stänga av maskinen och dra ut nätkontak- ten ur vägguttaget. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de synte- tiska komponenterna.44

MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt. GARANTI VONROC produkter är utvecklade enligt högsta kva- litetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt. Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktorise- rat servicecenter.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts. Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det finns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar. Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.
