INSTRUKCJA OBSŁUGI RH504AC Vonroc

Tłumaczenie instrukcji oryginalnej 50

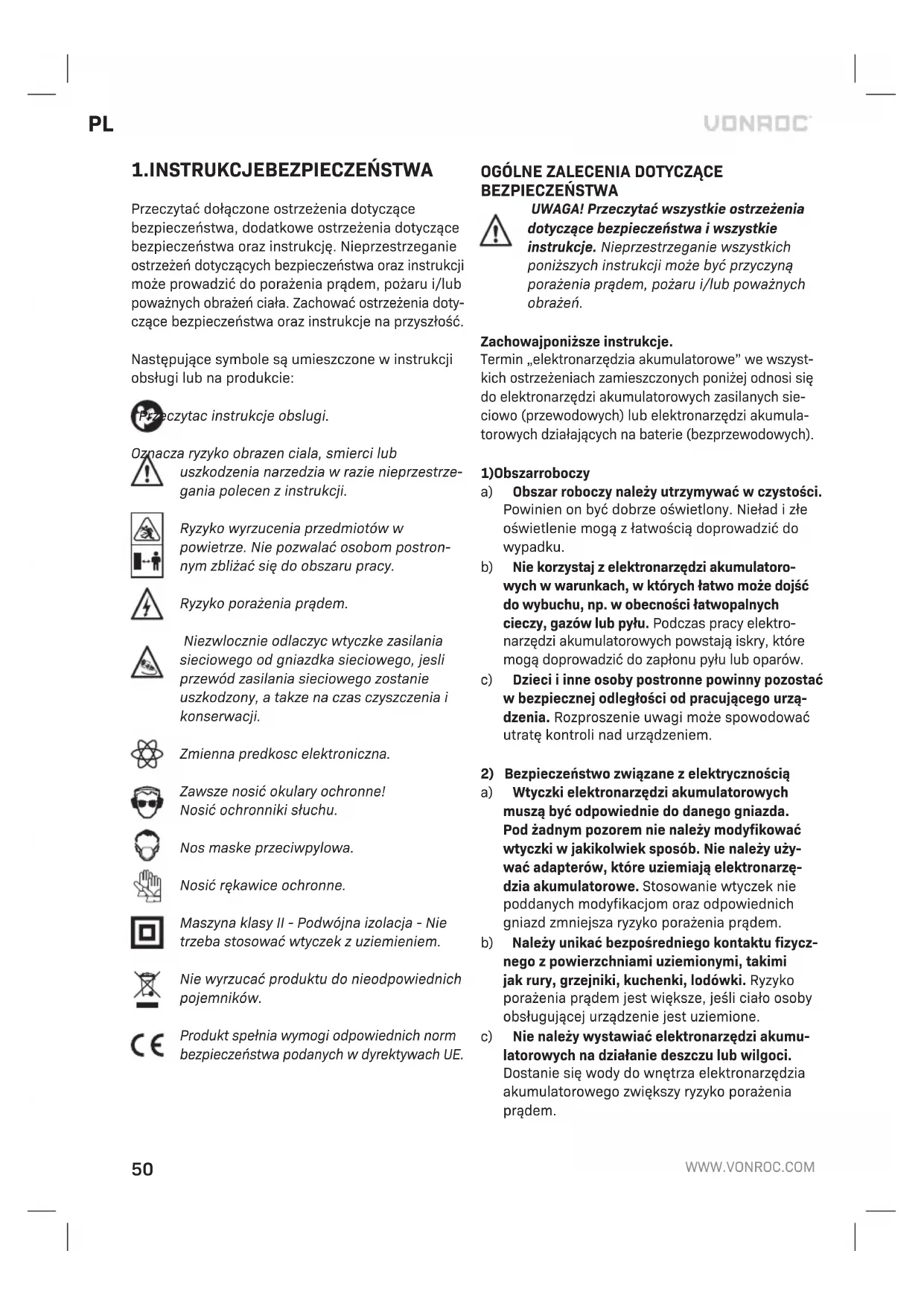

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia doty- czące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: Przeczytac instrukcje obslugi. Oznacza ryzyko obrazen ciala, smierci lub uszkodzenia narzedzia w razie nieprzestrze- gania polecen z instrukcji. Ryzyko wyrzucenia przedmiotów w powietrze. Nie pozwalać osobom postron- nym zbliżać się do obszaru pracy. Ryzyko porażenia prądem. Niezwlocznie odlaczyc wtyczke zasilania sieciowego od gniazdka sieciowego, jesli przewód zasilania sieciowego zostanie uszkodzony, a takze na czas czyszczenia i konserwacji. Zmienna predkosc elektroniczna. Zawsze nosić okulary ochronne! Nosić ochronniki słuchu. Nos maske przeciwpylowa. Nosić rękawice ochronne. Maszyna klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem. Nie wyrzucać produktu do nieodpowiednich pojemników. Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OGÓLNE ZALECENIA DOTYCZĄCE

BEZPIECZEŃSTWA UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń. Zachowajponiższe instrukcje. Termin „elektronarzędzia akumulatorowe” we wszyst- kich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sie- ciowo (przewodowych) lub elektronarzędzi akumula- torowych działających na baterie (bezprzewodowych).

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złe oświetlenie mogą z łatwością doprowadzić do wypadku. b) Nie korzystaj z elektronarzędzi akumulatoro- wych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektro- narzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów. c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urzą- dzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo związane z elektrycznością

a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfikować wtyczki w jakikolwiek sposób. Nie należy uży- wać adapterów, które uziemiają elektronarzę- dzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfikacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem. b) Należy unikać bezpośredniego kontaktu fizycz- nego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione. c) Nie należy wystawiać elektronarzędzi akumu- latorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem.PL

d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odle- głości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub poplątane zwiększają ryzyko porażenia prądem. e) Podczas korzystania z elektronarzędzia akumu- latorowego na wolnym powietrzu, należy uży- wać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem. f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądo- wy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osoby obsługującej urządzenie

a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postę- pować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmę- czone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała. b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyło- wa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obra- żeń ciała. c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektrona- rzędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki. d) Przed włączeniem elektronarzędzia akumu- latorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawie- nie klucza zamocowanego na jednej z części obrotowych urządzenia może spowodować powstanie obrażeń ciała. e) Nie należy sięgać ponad urządzeniem. Przez cały czas należy zachować odpowiednią równo- wagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach. f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez części ruchome. g) Jeśli w urządzeniu przewidziano elementy słu- żące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia. h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowa- ła nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.

4) Obsługa i konserwacja elektronarzędzi akumu-

latorowych a) Urządzenia nie należy przeciążać. Należy ko- rzystać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie. b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządze- nie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy. c) Przed przystąpieniem do regulowania elektro- narzędzi akumulatorowych, wymiany akceso- riów lub przygotowywania urządzeń do okresu przechowywania, należy odłączyć wtyczkę od źródła zasilania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomie- nia urządzenia. d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługi-52

wały urządzenie. Elektronarzędzia akumulatoro- we w rękach niekompetentnych użytkowników stanowią zagrożenie. e) Elektronarzędzia akumulatorowe należy utrzy- mywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzo- ne oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpie- niem do jego użytkowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan tech- niczny urządzeń. f) Narzędzia służące do cięcia powinny być na- ostrzone i utrzymywane w czystości. Jeśli na- rzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, istnieje mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować. g) Elektronarzędzia akumulatorowego, akceso- riów, nakładek, itp. należy używać zgodnie z niniejszymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodza- ju. Używanie urządzenia niezgodnie z przezna- czeniem może prowadzić do powstania sytuacji niebezpiecznych. h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczeki- wanych sytuacjach.

5) Użytkowanie i konserwacja urządzenia zasila-

nego akumulatorkami a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków. b) Należy używać jedynie akumulatorków przezna- czonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru. c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów meta- lowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodo- wać zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar.

W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skórę wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulator- ka może powodować podrażnienia lub oparzenia. e) Nie używać uszkodzonego ani zmodyfikowa- nego akumulatora lub narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała. f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej tempe- ratury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F“. g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwięk- szyć ryzyko pożaru.

a) Zlecać serwisowanie elektronarzędzie wykwa- lifikowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elek- tronarzędzia. b) Nigdy nie serwisować uszkodzonych akumu- latorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autory- zowany serwis.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA DLA MŁOTOWIERTAREK

a) Nosić ochronniki słuchu. Ekspozycja na hałas może powodować utratę słuchu. b) Stosować uchwyt(y) pomocniczy(e), jeśli został(y) dołączony(e) do narzędzia. Utrata panowania nad narzędziem może powodować obrażenia ciała. c) Trzymać elektronarzędzie za izolowane powier- zchnie chwytania podczas wykonywania pracy, podczas której osprzęt tnący może zetknąć się z ukrytym okablowaniem lub przewodem elek- tronarzędzia. Zetknięcie się osprzętu tnącegoPL

z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem I spowodować porażenie operatora prądem. Bezpieczeństwo elektryczne Zawsze sprawdzać, czy napięcie zasilania jest zgodne z napięciem podanym na tabliczce znamionowej.

• Nie używać urządzenia, jeśli jego kabel zasilają- cy jest uszkodzony lub wtyczka kabla zasilają- cego jest uszkodzona.

• Używać wyłącznie przedłużaczy przystosowa- nych do pracy z parametrami zasilania urządze- nia o minimalnej grubości 1,5 mm. W przypadku korzystania z przedłużacza w zwoju, zawsze całkowicie rozwinąć zwój.

2. INFORMACJE O MASZYNIE

Przeznaczenie Młotowiertarka jest przeznaczona do wiercenia udarowego otworow w murach wykonanych np. z cegły, betonu i podobnych materiałow. Urządzenie służy do wiercenia obrotowego w drewnie, metalu, materiałach ceramicznych i tworzywach sztuc- znych. Ponadto, maszyny można używać w trybie kucia jako młota wyburzeniowego w połączeniu z dołączonymi do zestawu dłutami SDS. Maszyna pod żadnym pozorem nie jest przeznaczona do innych zastosowań. Nie przeznaczona do użytkowania na placu budowy. DANE TECHNICZNE Nr modelu RH504AC Napięcie w sieci elektrycznej 230 V ~Częstotliwość sieciowa 50HzMoc pobierana 1500WObroty bez obciążenia 0-860 /minCzęstotliwość udaru 0-4250 /minMaks. średnica wiertła - Beton- Stal- Drewno Ø 32 mmØ 13 mmØ 42 mmMasa 5,2 kgCiśnienie akustyczne (LPA) 92,7dB(A) K=3 dB(A)Moc akustyczna (LWA) 103,7dB(A) K=3 dB(A)DrganiaWiercenie udarowe w betonie

h,HD 17,360m/s K=1,5m/sKucie ah,Cheq13,334 m/s K=1,5m/s Poziom drgań Poziom emisji drgań podany w tej instrukcji obsługi został zmierzony zgodnie ze standaryzowanym te- stem podanym w normie EN60745; może on służyć do porównywania narzędzi ze sobą oraz do wstęp- nego oszacowania ekspozycji na drgania podczas użytkowania narzędzia do podanych zastosowań.

• używanie narzędzia do innych zastosowań lub z innymi lub źle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji.

• okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą zna- cząco zmniejszać poziom ekspozycji. Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę. OPIS Liczby w tekście odnoszą się do rysunków na stronach 2-3.

1. Przełącznik wł./wył.

2. Przełącznik wyboru wiertła

3. Dźwignia wyboru młotka

7. Uchwyt pomocniczy

10. Pokrętło regulacji elektronicznej kontroli

Przed rozpoczęciem montażu zawsze wyłączać maszynę i wyjmować wtyczkę zasilania sieciowego z gniazdka. Montaż i zdejmowanie akcesorium (Rys. B) Przestroga: wiertła i dłuta mogą się bardzo nagrzewać.54

Nie używać tępych wierteł lub dłut. Natychmiast naostrzyć lub wymienić tępe wiertło lub dłuto. Montaż

1. Nałożyć kilka kropel oleju na wał akcesorium.

2. Przesunąć tuleję blokującą (5) do tyłu.

3. Włożyć akcesorium do uchwytu (4).

4. Zabezpieczyć akcesorium przekręcając go w

lewo do momentu, gdy zablokuje się w wyma- ganej pozycji.

5. Odkręcić tuleję blokującą (5).

1. Przesunąć tuleję blokującą (5) do tyłu.

2. Wyjąć akcesorium z uchwytu (4).

3. Odkręcić tuleję blokującą (5).

Montaż i zdejmowanie uchwytu pomocniczego (Rys. C) Montaż

1. Poluzować uchwyt pomocniczy (7) odkręcając

2. Zamontować uchwyt pomocniczy (7) przes-

uwając go w kierunku uchwytu (4).

3. Obrócić uchwyt pomocniczy (7) w wymagane

4. Dokręcić uchwyt pomocniczy (7) przekręcając

go w prawo. Zdejmowanie

1. Poluzować uchwyt pomocniczy (7) przekręcając

2. Zdjąć uchwyt pomocniczy (7).

3. Dokręcić uchwyt pomocniczy (7) przekręcając

go w prawo. Montaż i zdejmowanie kolektora pyłu (Rys. D) Kolektor pyłu (8) uniemożliwia przedostawanie się pyłu do wnętrza urządzenia podczas wiercenia w suficie. Natychmiast wymienić uszkodzony kolektor pyłu (8). Montaż

1. W razie potrzeby, wyjąć osprzęt z uchwytu (4).

2. Przesunąć kolektor pyłu (8) ponad wałem

3. Włożyć akcesorium wraz z kolektorem pyłu (8)

do uchwytu (4). Zdejmowanie

1. Wyjąć akcesorium wraz z kolektorem pyłu (8) z

2. Wyjąć kolektor pyłu (8) z akcesorium.

Młotowiertarki wymagają stosowania bardzo niewielkiego nacisku przez operatora. Nadmierny nacisk wywierany na narzędzie może prowadzić do niepotrzebnego przegrzewania silnika oraz spalenia napędzanego narzędzia. Może rownież dojść do deformacji wiertła, co uniemożliwi jego wyjęcie z maszyny. Włączanie i wyłączanie (Rys. A)

• Aby włączyć urządzenie, nacisnąć przełącznik wł./wył. (1).

• Aby wyłączyć urządzenie, zwolnić przełącznik wł./wył. (1). Wstępny wybór obrotów (10) Wymagane obroty można wybrać z wyprzedzeniem korzystając z pokrętła. Obroty można również regu- lować podczas pracy.

1 - 2 = niskie obroty

3 - 4 = średnie obroty

5 - 6 = wysokie obroty

Max = obroty maksymalne Wymagane obroty zależą od materiału i można je ustalić w praktyce. Ustawianie trybu pracy (Rys. A & E) Przełącznik trybu wiertła (2) oraz dźwignia funkcji młotka (3) muszą zostać ustawione zgodnie z wymaganym trybem pracy. Prosimy zapoznać się z tabelą i Rys. E poniżej, w celu wybrania właściwego trybu pracy. Ustawienia tryb pracy (Rys. E) A) Kucie (funkcja dłuta): do kucia i drobnych robót wyburzeniowych.PL

B) Wiercenie udarowe (z funkcją udaru): do wier- cenia w murach wykonanych np. z cegły, betonu i podobnych materiałów. C) Wiercenie obrotowe (bez funkcji udaru): do wiercenia w różnych materiałach. Przekręcić przełącznik trybu wiertła (2) oraz dźwignię funkcji młotka (3) w wymagane położenie. Porady dla użytkownika

• W przypadku dużych otworów, na przykład w bardzo twardym betonie, użyć najpierw mniejszego wiertła w celu wykonania otworu wstępnego, a następnie użyć wiertła o docelowej średnicy.

• Trzymać maszynę mocno dwiema rękami. Pamiętać, że wiertło może utknąć, a z tego powodu maszyna może się nagle obrócić (szczególnie podczas wiercenia głębokich otworów).

• Nie dociskać mocno maszyny, tylko pozwolić jej wykonać swoją pracę.

Zawsze odłączać narzędzie od zasilania sieciowego przed rozpoczęciem przeprowa- dzania jakichkolwiek prac konserwacyjnych. Czyścić obudowę maszyny regularnie miękką ście- reczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żad- nych rozpuszczalnikow, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodu- ją uszkodzenie części z tworzyw sztucznych. SRODOWISKO Uszkodzone i/lub niepotrzebne urzadzenia elektryczne lub elektroniczne podlegaja zbiorce w odpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotyczaca zuzytych urzadzen elek- trycznych i elektronicznych oraz jej wdrozeniem do prawodawstwa krajowego, elektronarzedzia, ktore juz nie nadaja sie do uzytku, podlegaja oddziel- nej zbiorce oraz utylizacji w sposob przyjazny dla srodowiska. GWARANCJA Produkty VONROC są wytwarzane zgodnie z najwyż- szymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC. Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje na- rzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;

• Normalne zużycie nie jest objęte gwarancją;

• Narzędzie było używane niezgodnie z przezna- czeniem, źle z nim się obchodzono lub było nieprawidłowo konserwowane;

• Użyto części zamiennych innych niż oryginalne. Niniejsza gwarancja to wyłączna gwarancja produ- centa i nie obowiązują żadne inne wyrażone ani do- rozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przy- padku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczy- nienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprze- dzenia.56
