MANUAL DE UTILIZARE RH504AC Vonroc

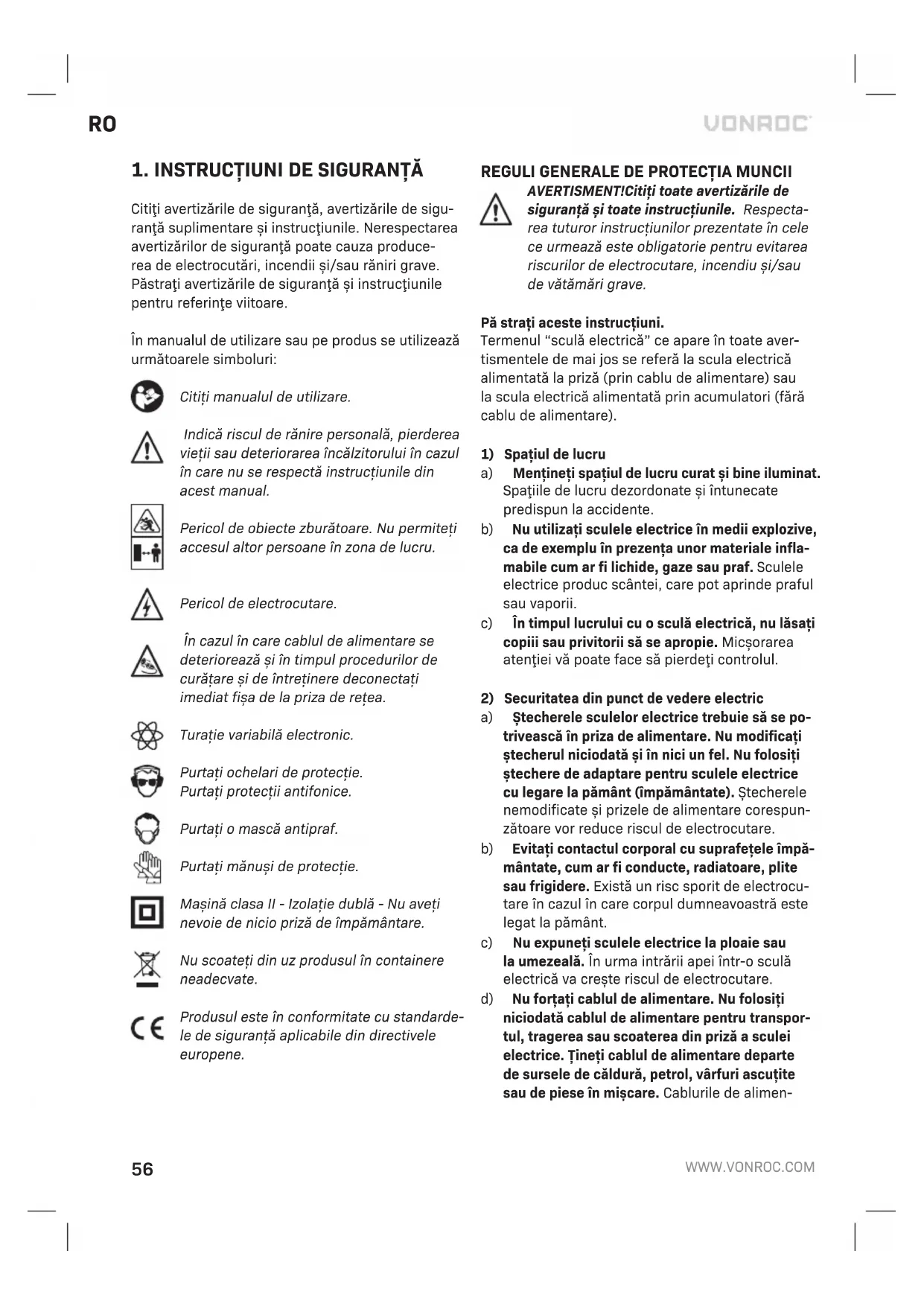

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea încălzitorului în cazul în care nu se respectă instrucțiunile din acest manual.

Pericol de obiecte zburătoare. Nu permiteți accesul altor persoane în zona de lucru.

Pericol de electrocutare.

În cazul în care cablul de alimentare se deteriorează și în timpul procedurilor de curățare și de întreținere deconectați imediat fișa de la priza de rețea.

Turație variabilă electronic.

Purtați ochelari de protecție. Purtați protecții antifonice.

Purtați o mască antipraf.

Purtați mănuși de protectie.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de nicio priză de împământare.

Nu scoateți din uz produsul în containere neadecvate.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

REGULI GENERALE DE PROTECTIA MUNCII

AVERTISMENT!Citiți toate avertizările de siguranță și toate instrucțiunile. Respectarea tuturor instrucțiunilor prezentate în cele ce urmează este obligatorie pentru evitarea riscurilor de electrocutare, incendiu și/sau de vătămări grave.

Pă strați aceste instrucțiuni.

Termenul “sculă electrică” ce apare în toate aver- tismentele de mai jos se referă la scula electrică alimentată la priză (prin cablu de alimentare) sau la scula electrică alimentată prin accumulatori (fără cablu de alimentare).

1) Spatiul de lucru

a) Mentineți spațiul de lucru curat și bine iluminat. Spațiile de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizati sculele electrice în medii explozive, ca de exemplu în prezența unor materiale inflamabile cum ar fi lichide, gaze sau praf. Sculele electrice produc scântei, care pot aprinde praful sau vaporii.

c) în timpul lucrului cu o sculă electrică, nu lăsați copiii sau privitorii să se apropie. Micșorarea atenției vă poate face să pierdeți controlul.

2) Securitatea din punct de vedere electric

a) Ștecherele sculelor electrice trebuie să se potrivească în priza de alimentare. Nu modificati ștecherul niciodată și în nici un fel. Nu folosiți ștechere de adaptare pentru sculele electrice cu legare la pământ (împământate). Ștecherele nemodificate și prizele de alimentare corespunzătoare vor reduce riscul de electrocutare.

b) Evitați contactul corporal cu suprafețele împământate, cum ar fi conducte, radiatoare, plite sau frigidere. Există un risc sporit de electrocutare în cazul în care corpul dumneavoastră este legat la pământ.

c) Nu expuneți sculele electrice la ploaie sau la umezeală. În urma intrării apei într-o sculă electrică va crește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a sculei electrice. Țineți cablul de alimentare departe de sursele de căldură, petrol, vârfuri ascuțite sau de piese în mișcare. Cablurile de alimen-

tare deteriorate sau încâlcite duc la creșterea riscului de electrocutare.

e) Atunci când folosiți o sculă electrică în exterior, utilizați un prelungitor corespunzător lucrului în exterior. Utilizarea unui prelungitor corespunzător lucrului în exterior reduce riscul de electrocutare.
f) în cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu dispozitiv de protectie la curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul electrocutării.

3) Securitateapersonal

a) Atunci când folosiți o sculă electrică fiți concentrat, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți o sculă electrică atunci când sunteți sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la vătămări personale grave.
b) Utilizați echipamentul de protecție corporală. Folosiți întotdeauna ochelari de protecție. Folosirea echipamentelor de protecție conform condițiilor de lucru, ca de exemplu măști de praf, încălțăminte de protecție anti-alunecare, căști de protecție sau antifoane va reduce vătămările personale.
c) Evitați pornirea accidentală. Înainte de a introduce scula electrică în priza de alimentare, asigurațivă că aveți comutatorul de acționare în poziția oPRiT (off). Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea.
d) Înainte de a pune în funcțiune scula electrică, îndepărtați toate penele sau cheile de reglare. O cheie sau o pană care au fost lăsate atașate de o parte rotativă a sculei electrice poate duce la vătămări personale.
e) Nu vă întindeți pentru a ajunge la punctul de lucru. Mențineți permanent un contact ferm al piciorului și un echilibru stabil. În acest fel pu-teți controla mai bine scula electrică în situații neprevăzute.
f) Îmbrăcați-vă în mod adecvat. Nu purtați haine largi sau bijuterii. Părul, hainele și mănușile trebuie menținute departe de părțile în mișcare. Hainele largi, părul și bijuteriile pot fi agățate și prinse de părțile în mișcare.

g) Dacă dispozitivele sunt construite pentru a fi conectate la echipamente de extragere și colectare a prafului, asigurați-vă că aceste echipamente sunt conectate și funcționează corect. Folosirea unor astfel de echipamente poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.

4) Utilizarea și întreținerea sculei electrice
a) Nu forțați scula electrică. Folosiți scula electrică adecvată operațiunii care trebuie efectuată. O sculă electrică adecvată își va efectua mai bine și mai în siguranță sarcina deoarece este folosi-tă la parametrii pentru care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care comutatorul de acționare nu realizează pornirea și oprirea acesteia. Orice sculă electrică ce nu poate fi comandată cu ajutorul comutatorului de acționare este periculoasă și trebuie reparată.
c) Înainte de a efectua orice fel de reglaje, schimbări ale accesoriiilor sau pe perioada depozitării sculelor electrice deconectați ștecherul de la sursa de energie electrică. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice.
d) Nu depozitați sculele electrice neutilizate la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiare cu sculele electrice sau cu prezentele instrucțiuni să le utilizeze. Sculele electrice sunt periculoase atunci când sunt utilizate de către persoane neinstruite.
e) Întrețineți sculele electrice. Verificați alinierea sau prinderea părților în mișcare, verificați componentele sculei pentru a vă asigura că nu sunt sparte și, de asemenea, verificați orice alte situații care ar putea afecta funcționarea sculei electrice. Dacă scula electrică se defectează, reparați-o înainte de a o refolosi. Sculele electrice întreținute necorespunzător duc la producerea multor accidente.
f) Mentineți sculele așchietoare ascuțite și curate. Sculele așchietoare întreținute corespunzător, având muchiile tăietoare ascuțite, se înțepenesc mai greu și sunt mai ușor de controlat.
g) Utilizați sculele electrice, accesoriiile și burghiele etc., în conformitate cu prezentele instruc-

țiuni și în mod corespunzător tipului de sculă electrică utilizat, ținând seama de condițiile de lucru și de sarcina care trebuie efectuată. Utilizarea unor scule electrice pentru operații diferite de cele pentru care acestea au fost proiectate poate duce la situații periculoase.

h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.
5) Utilizarea și întreținerea uneltei cu accumulator
a) Încărcați din nou numai cu încărcătorul specificat de producătorul. Încărcătorul potrivit cu un tip de accumulator poate crea riscul incendiului dacă este utilizat cu un alt accumulator.
b) Folosiți instrumentele electrice numai cu acumulatoare proiectate specific. Utilizarea oricăror alte acumulatoare pot crea riscul accidentului personal și al incendiului.
c) În timp ce accumulatorul nu este utilizat, feriți-l de alte obiecte metalice cum ar fi cleme de birou, monede, chei, cuie, şuruburi ori alte obiecte metalice mărunte care ar putea crea conexiunea de la un terminal până la celălalt. Scurtcircuitarea terminalelor baterii poate cauza arsuri sau incendiu.
d) Ca urmare a folosirii necorespunzătoare, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochi, pe lângă măsurile amintite consultați și un medic. Lichidul care se scurge din accumulator poate provoca irritarea pielii sau arsuri.
e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modificată. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.
f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalul de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specificat poate deteriora acumulatorul și poate crește riscul de incendiu.

6) Service

a) Prevedeți repararea uneltei de lucru de către o persoană calificată, folosind exclusiv piese de schimb identice. Astfel, vă asigurați că este păstrată siguranța uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fie efectuată numai de către producător sau furnizorii autorizați de service.

AVERTIZĂRI DE SIGURANȚĂ SUPLIMENTARE PENTRU CIOCANELE ROTOPERCUTOARE

a) Purtați protectii antifonice. Expunerea la zgomot poate determina pierderea auzului.
b) Utilizați mânerul(ele) auxiliare, dacă au fost furnizate împreună cu scula. Pierderea controlului poate duce la rănire personală.
c) Tineți scula numai de suprafețele de prindere izolate atunci când efectuați o operație în care accesoriiul de tăiere ar putea atinge cabla-je ascunse sau cablul de alimentare. Dacă accesoriiul atinge un cablu „sub tensiune”, și părțile metalice expuse ale sculei electrice se vor afla „sub tensiune”, ceea ce poate provoca electrocutarea operatorului.

Siguranța electrică

Verificați întotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specificații.

• Nu utilizati mașina în cazul în care cablul de alimentare și/sau fișa acestuia sunt deteriorate.
• Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minimă de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați întotdeauna complet cablul.

2. INFORMATII CU PRIVIRE LA MAŞINĂ

Domeniul de utilizare

Acest ciocan rotopercutor este conceput pentru lucrări de perforare în zidărie din cărămidă, beton și materiale similare. Este, de asemenea, adecvat pentru găurirea în lemn, metal, ceramică și materiale plastice. În afară de această, mașina poate fi folosită și ca ciocan de demolare în combinație cu SDS de dăltuire din livrare. Mașina nu este concepută în nici un caz pentru alte scopuri.

Nu este potrivit pentru folosire pe şantiere de constructii.

SPECIFICATII TEHNICE

Nr. model RH504AC
Tensiune rețea 230 V ~
Frecvența prizei 50Hz
Puterea de alimentare 1500W
Turație la mers în gol 0-860 /min
Viteza percuții 0-4250 /min
Diametru accesorii maxim- Beton- Oțel- Lemn	∅ 32 mm∅ 13 mm∅ 42 mm
Greutate 5,2 kg
Presiune sonoră (LPA) 92,7dB(A)	K=3 dB(A)
Putere acustică (LWA) 103,7dB(A)	K=3 dB(A)
Vibratie
Găurire cu percuție în beton an,HD	17,360m/s2 K=1,5m/s2
Dăltuire an,Cheq	13,334 m/s2 K=1,5m/s2

Nivelul vibrațiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folositți scula pentru aplicațiile menționate:

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnificativ nivelul de expunere;
• momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere.

Protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2-3.

1. Întrerupător pornit/oprit
2. Întrerupător selector de găurire
3. Mâner selector de percuție

4. Mandrină

5. Mançon de blocare

6. Mâner principal
7. Mâner auxiliar
8. Colectorul de praf
9. Punct de ungere
10. Disc de reglare pentru controlul electronic al turației

3. ASAMBLAREA

Inainte de asamblare, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

Montarea și îndepărtarea accesoriului (Fig. B)

Atenție: burghiele și daltele se pot încălzi foarte tare.

Nu utilizati burghie sau dălți tocite. Ascuțiți sau înlocuți imediat burghiele sau dălțile tocite.

Montarea

1. Aplicați câteva picături de ulei pe axul accesoriiului.
2. Glisati manşonul de blocare (5) în spate.
3. Introduceți accesoriiul în mandrină (4).
4. Fixați accesoriiul rotindu-l în sens invers acelor de ceasornic până când se blochează în poziție.
5. Eliberați manşonul de blocare (5).

Îndepărtarea

1. Glisați manşonul de blocare (5) în spate.
2. Îndepărtati accesoriiul din mandrină (4).
3. Eliberați manşonul de blocare (5).

Montarea și îndepărtarea mânerului auxiliar (Fig. C)

Montarea

1. Slăbiți mânerul auxiliar (7) rotindu-l în sens invers acelor de ceasornic.
2. Montați mânerul auxiliar (7) prin glisarea peste mandrină (4).
3. Rotiți mânerul auxiliar (7) în poziția necesară.
4. Strângeti mânerul auxiliar (7) rotindu-l în sensul acelor de ceasornic.

Îndepărtarea

1. Slăbiți mânerul auxiliar (7) rotindu-l în sens invers acelor de ceasornic.

2. Îndepărtați mânerul auxiliar (7).

3. Strângeti mânerul auxiliar (7) rotindu-l în sensul acelor de ceasornic.

Montarea și îndepărtarea colectorului de praf (Fig. D) Colectorul de praf (8) previne pătrunderea prafului în interiorul mașinii în timpul găuririi în plafoane.

Înlocuiti imediat un colector de praf (8) deteriorat.

Montarea

1. Dacă este necesar, îndepărtați accesoriiul din mandrină (4).
2. Glisați colectorul de praf (8) peste axul accesoriiului.
3. Introduceți accesorii cu colectorul de praf (8) în mandrină (4).

Îndepărtarea

1. Îndepărtați accesoriiul cu colectorul de praf (8) din mandrină (4).
2. Îndepărtați colectorul de praf (8) de pe accesoriu.

4. OPERAREA

Ciocanele rotopercutoare necesită o presiune mică din partea operatorului. Presiunea excesivă aplicată pe scula poate duce la supraîncălzirea nedorită a motorului și arderea aparatului acționat. De asemenea, accesoriiile de perforare se pot deforma și nu mai pot fi extrase din mașină.

Pornirea și oprirea (Fig. A)

• Pentru pornirea maşinii, apăsați pe întrerupătorul pornit/oprit (1).
• Pentru oprirea maşinii, eliberați întrerupătorul pornit/oprit (1).

Preselectia turației (10)

Turația necesară poate fi preselectată de la butonul de reglare. De asemenea, turația poate fi reglată în timpul utilizării.

1 - 2 = turație redusă
3 - 4 = turatie medie
5 - 6 = turatie mare
Max = turație maximă

Turația necesară depind de material și poate fi determinată prin teste practice.

Fixarea modului de functionare (Fig. A & E)

Întrerupătorul selector de găurire (2) și mânerul selector de percuție (3) trebuie fixate în funcție de modul de funcționare necesar. Consultați tabelul de mai jos și figura E pentru a seta modul de funcționare necesar.

Fixarea Mod de functionare (Fig. E)

A) Spargere (functia dălții): pentru lucrări mici de spargere și demolare.
B) Găurirea cu percuție (cu funcție de percuție): pentru găurirea în zidărie, cum ar fi cărămida, betonul și materialul similar.
C) Găurire (fără funcție de percuție): pentru găurirea mai multor materiale.
Rotiți întrerupătorul selector de găurire (2) și mânerul selector de percuție (3) la poziția necesară.

Sfaturi pentru utilizator

• în cazul orificiilor mari, cum ar fi în beton foarte dur, începeți prin utilizarea unui burghiu mai mic pentru găurirea pilot, apoi executați mărimea dorită.
• Tineți bine mașina cu 2 mâini. Tineți cont de faptul că burghiul se poate bloca din acest motiv, mașina se poate roti brusc (mai ales la executarea orificiilor adânci).
• Nu aplicați presiune excesivă asupra mașinii, lăsați mașina să execute operația.

5. INTRETINERE

Inainte de asamblare, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

Curățați regulat carcasa cu o cârpă moale, de preferat după fiecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU ÎNCONJURĂTOR

Aparatele electrice sau electronice deteriorate si/sau defecte trebuie colectate în locurile de reciclare corespunzatoare.

Numai pentru tarile din CE

Nu aruncati echipamentele actionate electric împreuna cu gunoiul menajer. Conform Indicatiei europene 2012/19/EU pentru echipamente electrice si electronice uzate si a implementarii sale la nivel national, echipamentele actionate electric scoase din uz trebuie colectate separat si evacuate într-o maniera ecologica.

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare în garanție, incepand cu data achiziției. In cazul in care produsul se defectează în timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fie limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
