BRUGSANVISNING RH504AC Vonroc

Oversættelse af den originale brugsanvisning 44

Læs de medfølgende sikkerhedsadvarsler, de sup- plerende sikkerhedsadvarsler og instruktionerne. Såfremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsad- varsler og instruktioner til fremtidig reference. Følgende symboler anvendes i denne brugermanu- al eller på produktet: Læs brugermanualen. Angiver risiko for personskade, dødsfald eller beskadigelse af varmeren i tilfælde af manglende overholdelse af anvisningerne i denne vejledning. Risiko for flyvende dele. Hold omkringstå- ende på afstand af arbejdsområdet. Risiko for elektrisk stød. Fjern straks stikket fra vægstikkontakten, hvis strømkablet bliver beskadiget samt under rengøring og vedligeholdelse. Variabel hastighedsregulering. Brug beskyttelsesbriller. Brug høreværn. Bær en støvmaske. Bær sikkerhedshandsker. Klasse II-maskine – Dobbeltisoleret – Du har ikke brug for et jordstik. Kassér ikke produktet i en forkert container. Produktet overholder de gældende sikkerhedsstandarder i de europæiske direktiver.DA

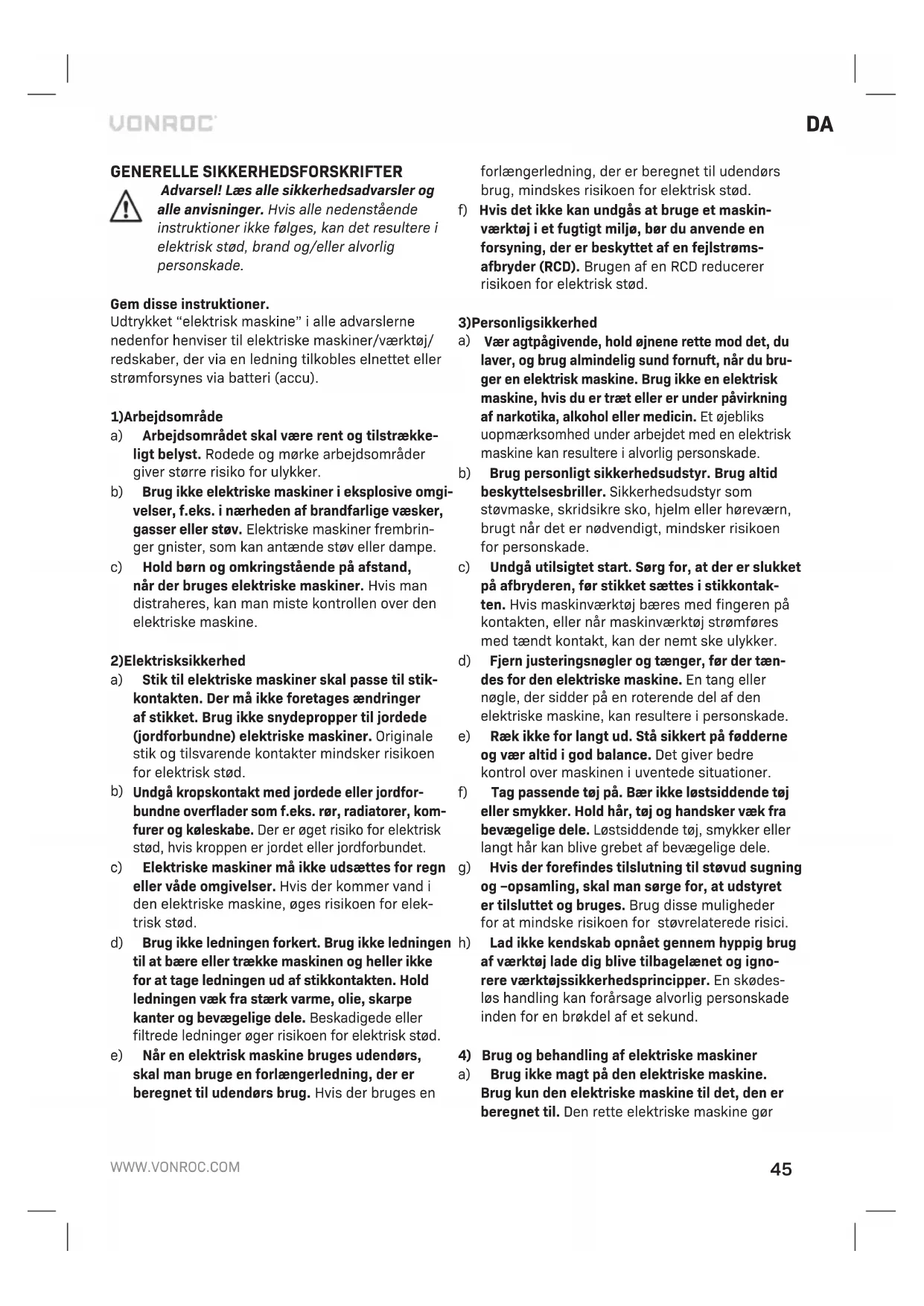

GENERELLE SIKKERHEDSFORSKRIFTER Advarsel! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis alle nedenstående instruktioner ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem disse instruktioner. Udtrykket “elektrisk maskine” i alle advarslerne nedenfor henviser til elektriske maskiner/værktøj/ redskaber, der via en ledning tilkobles elnettet eller strømforsynes via batteri (accu).

a) Arbejdsområdet skal være rent og tilstrække- ligt belyst. Rodede og mørke arbejdsområder giver større risiko for ulykker. b) Brug ikke elektriske maskiner i eksplosive omgi- velser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elektriske maskiner frembrin- ger gnister, som kan antænde støv eller dampe. c) Hold børn og omkringstående på afstand, når der bruges elektriske maskiner. Hvis man distraheres, kan man miste kontrollen over den elektriske maskine.

2) Elektrisk sikkerhed

a) Stik til elektriske maskiner skal passe til stik- kontakten. Der må ikke foretages ændringer af stikket. Brug ikke snydepropper til jordede (jordforbundne) elektriske maskiner. Originale stik og tilsvarende kontakter mindsker risikoen for elektrisk stød.

Undgå kropskontakt med jordede eller jordfor- bundne overflader som f.eks. rør, radiatorer, kom- furer og køleskabe. Der er øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Elektriske maskiner må ikke udsættes for regn eller våde omgivelser. Hvis der kommer vand i den elektriske maskine, øges risikoen for elek- trisk stød. d) Brug ikke ledningen forkert. Brug ikke ledningen til at bære eller trække maskinen og heller ikke for at tage ledningen ud af stikkontakten. Hold ledningen væk fra stærk varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød. e) Når en elektrisk maskine bruges udendørs, skal man bruge en forlængerledning, der er beregnet til udendørs brug. Hvis der bruges en forlængerledning, der er beregnet til udendørs brug, mindskes risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin- værktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

Vær agtpågivende, hold øjnene rette mod det, du laver, og brug almindelig sund fornuft, når du bru- ger en elektrisk maskine. Brug ikke en elektrisk maskine, hvis du er træt eller er under påvirkning af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under arbejdet med en elektrisk maskine kan resultere i alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Sikkerhedsudstyr som støvmaske, skridsikre sko, hjelm eller høreværn, brugt når det er nødvendigt, mindsker risikoen for personskade. c) Undgå utilsigtet start. Sørg for, at der er slukket på afbryderen, før stikket sættes i stikkontak- ten. Hvis maskinværktøj bæres med fingeren på kontakten, eller når maskinværktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern justeringsnøgler og tænger, før der tæn- des for den elektriske maskine. En tang eller nøgle, der sidder på en roterende del af den elektriske maskine, kan resultere i personskade. e) Ræk ikke for langt ud. Stå sikkert på fødderne og vær altid i god balance. Det giver bedre kontrol over maskinen i uventede situationer. f) Tag passende tøj på. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive grebet af bevægelige dele. g) Hvis der forefindes tilslutning til støvud sugning og –opsamling, skal man sørge for, at udstyret er tilsluttet og bruges. Brug disse muligheder for at mindske risikoen for støvrelaterede risici. h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og igno- rere værktøjssikkerhedsprincipper. En skødes- løs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og behandling af elektriske maskiner

a) Brug ikke magt på den elektriske maskine. Brug kun den elektriske maskine til det, den er beregnet til. Den rette elektriske maskine gør46

arbejdet bedre og mere sikkert ved den effekt, der er foreskrevet. b) Brug ikke den elektriske maskine, hvis afbry- deren ikke kan tænde og slukke. En elektrisk maskine, der ikke kan tændes og slukkes på afbryderen, er farlig og skal repareres. c) Tag stikket ud af stikkontakten før justering, udskiftning af tilbehør, og før den elektriske maskine gemmes væk. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at den elektriske maskine starter ved et uheld. d) Elektriske maskiner, der ikke bruges, skal opbevares utilgængeligt for børn, og personer, der ikke har kendskab til den elektriske ma- skine eller disse instruktioner, må ikke bruge den elektriske maskine. Elektriske maskiner er farlige i hænderne på uøvede personer. e) Elektriske maskiner skal vedligeholdes. Check for forkert justering og fastsiddende bevægelige dele, defekte dele og andre ting, som kan påvir- ke den elektriske maskines korrekte funktion. Hvis den elektriske maskine er beskadiget, skal den repareres før brug. Mange ulykker skyldes, at elektriske maskiner er dårligt vedligeholdt. f) Skærende værktøj skal holdes skarpe og rene. Korrekt vedligeholdt skærende værktøj med skarpe skær kommer ikke så let til at sidde fast og er nemmere at styre. g) Brug den elektriske maskine, tilbehør, tool-bits osv. i henhold til disse instruktioner og på den måde, som denne specielle maskine er bereg- net til, idet man skal tage hensyn til arbejds- forholdene og arbejdet, der skal udføres. Brug af den elektriske maskine til andet, end den er beregnet til, kan resultere i farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefla- der giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Batteriværktøj anvendelse og vedligeholdelse

a) Genoplad kun med oplader som er specificeret af fabrikanten. En oplader som er anvendelig for en type batteripakning kan forårsage brand, når den anvendes med en anden batteripakning. b) Anvend kun elektroværktøj med særlig egnede batteripakninger. Anvendelse af enhver anden bat- teripakning kan give risiko for ulykker og brandfare. c) Når batteripakning ikke anvendes, holdes det altid på afstand af enhver metalgenstand såsom papirklips, mønter, nøgler, søm eller andre små metal genstande der kan lave en forbindelse fra én terminal til en anden. Ved at kortslutte batte- riterminalerne sammen kan forårsage brandfare.

Under dårlige forhold kan væske udløbe fra batteriet; undgå kontakt med dette. Hvis kontakt alligevel forekommer, skylles der med vand. Hvis væske kommer i øjnene, skal der øjeblikkeligt søges lægehjælp. Væske som udløber fra batte- riet kan forårsage irritationer og forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modificeret. Beskadi- gede eller modificerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade. f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F“. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specificeret i instruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specificerede interval kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget service på dit maskinværktøj af en kvalificeret reparatør, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværk- tøjet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteripak- ker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

YDERLIGERE SIKKERHEDSADVARSLER FOR

BOREHAMMERE a) Bær høreværn. Hvis du udsættes for støj, kan det forårsage høretab. b) Brug hjælpehåndtag, hvis det leveres med værktøjet. Tab af kontrol kan resultere I persons kader. c) Hold kun maskinværktøjet ved de isolerede gribeflader, når du udfører en handling, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledningstråde eller dets egen ledning. Hvis skæretilbehør kommer i kontakt med en strømført ledning, kan det gøre maskin- værktøjets eksponerede metaldele strømførte og dermed give operatøren stød.DA

Elektrisk sikkerhed Kontroller altid, at strømforsyningens spænding svarer til spændingen på typeskiltet.

• Brug ikke maskinen, hvis strømkablet eller stikket er beskadiget.

• Brug kun forlængerledninger, der passer til maskinens spænding og som har en mini- mumtykkelse på 1.5 mm. Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug Denne borehammer er beregnet til at bore huller i murværk, som f.eks. mursten, beton og lignende materiale. Den er også velegnet til boring i træ, metal, keramik og plastik. Derudover kan maskinen bruges som nedbrydningshammer sammen med de medfølgende SDS koldmejsler. Maskinen er under ingen omstændigheder beregnet til andre formål. Ikke egnet til brug på byggepladser. TEKNISKE SPECIFIKATIONER Modellnr. RH504AC Netspænding 230 V ~Netfrekvens 50HzIndgangseffekt 1500WHastighed uden last 0-860 /minSlaghastighed 0-4250 /minMaks. borediamater - Beton- Stål- Træ Ø 32 mmØ 13 mmØ 42 mmVægt 5,2 kgLydtryk (LPA) 92,7dB(A) K=3 dB(A)Lydeffekt (LWA) 103,7dB(A) K=3 dB(A)VibrationHammerboring af beton a h,HD 17,360m/s K=1,5m/sMejsling ah,Cheq13,334 m/s K=1,5m/s Vibrationsniveau Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den stan- dardiserede test som anført i EN60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål:

• anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt;

• de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre. BESKRIVELSE Tallene i teksten henviser til diagrammerne på side 2-3.

1. Tænd/sluk-kontakt

2. Kontakt til valg af bor

3. Stang til valg af hammer

10. Justering af hjul til elektronisk hastighedskontrol

Inden montering, skal maskinen altid slukkes, og netstikket skal tages ud af stikkontakten. Montering og fjernelse af tilbehøret (Fig. B) Forsigtig: bor og mejsler kan blive meget varme. Brug ikke sløve borebits eller mejsler. Slib eller udskift straks sløve borebits eller mejsler.48

1. Kom et par dråber olie på tilbehørets skaft.

2. Glid låsemuffen (5) bagud.

3. Sæt tilbehøret ind i patronen (4).

4. Sæt tilbehøret fast ved at dreje det mod uret,

indtil det klikker på plads.

2. Tag tilbehøret ud af patronen (4).

3. Slip låsemuffen (5).

Montering og fjernelse af hjælpegrebet (Fig. C) Montering

1. Løsn hjælpegrebet (7) ved at skrue det mod

uret. Monter hjælpegrebet (7) ved at glide det over patronen (4).

2. Drej hjælpegrebet (7) til det er i den ønskede

3. Stram hjælpegrebet (7) ved at dreje det med uret.

1. Løsn hjælpegrebet (7) ved at skrue det mod

2. Fjern hjælpegrebet (7).

3. Stram hjælpegrebet (7) ved at dreje det med

uret. Montering og fjernelse af støvopsamleren (Fig. D) Støvopsamleren (8) forhindrer, at der kommer støv ind i maskinen, når der bores i lofter. Udskift straks en beskadiget støvopsam- ler(8). Montering

1. Om nødvendigt, så tag tilbehøret ud af patro-

Hammerboringer kræver, at operatøren kun trykker meget lidt. Hvis der trykkes for meget på værktøjet, kan det føre til unødvendig overophedning af motoren samt svedning af det drevne værktøj. Det kan også ske, at boret bliver deformeret og ikke kan fjernes fra maskinen igen. Tænding og slukning (Fig. A)

• For at tænde for maskinen, tryk på tænd/sluk- kontakten (1).

• For at slukke maskinen, slip tænd/slukkontak- ten (1). Forudstillet hastighed (10) Den nødvendige hastighed kan forudstilles med drejeskiven. Under betjening kan rotationshastig- heden ligeledes tilpasses.

5 - 6 = høj hastighed

Max = maksimum hastighed Den nødvendige hastighed afhænger af materialet og kan afgøres ved at udføre praktiske test. Indstilling af betjeningsmodus (Fig. A & E) Kontakten til valg af bor (2) og stangen til valg af hammer (3) skal indstilles i overensstemmelse med den ønskede driftsmodus. Se tabellen og Fig. E nedenfor, for at indstille den ønskede driftsmodus. Indstilling driftsmodus (Fig. E) A) Mejsling (mejselfunktion): til mejsling og mind- re nedbrydningsopgaver. B) Hammerboring (med hammerfunktion): til boring i murværk, som f.eks. mursten, beton og lignende materiale. C) Boring (uden hammerfunktion): til boring i ads- killige materialer. Drej kontakten til valg af bor (2) og stangen til valg af hammer (3) til den ønskede position. Brugertips

• Ved større huller, f.eks. i meget hård beton, skal du starte med at bruge et mindre bor til at udføre pilotboringen først, og derefter bore til nominel størrelse.DA

• Hold maskinen fast med 2 hænder. Vær op- mærksom på, at boret kan sætte sig fast, og at maskinen dermed pludselig kan dreje (især når der bores dybe huller).

• Anvend ikke meget tryk på maskinen. Lad mas- kinen gøre arbejdet.

Inden rengøring og vedligeholdelse skal maskinen altid slukkes, og netstikket skal tages ud af stikkontakten. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbnin- gerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger desyntetiske komponenter. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation. Kun for lande i EU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal mas- kinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde. GARANTIVILKÅR VONROC produkter er udviklet efter de højeste kvalitetsstandarder og er garanteret fri for mangler i såvel materialer som udførelse i den lovpligtige periode, der starter fra datoen for det oprindelige køb. Skulle produktet udvikle nogen fejl i løbet af denne periode på grund af defekte materialer og/ eller fabrikationsfejl, så kontakt VONROC direkte. De følgende forhold er udelukket fra denne garanti:

• Reparationer og eller rettelser er blevet fore- taget eller forsøgt foretaget på maskinen af uautoriserede servicecentre.

• Værktøjet har været misligholdt, misbrugt eller vedligeholdt forkert.

• Ikke originale reservedele er blevet anvendt. Dette udgør den eneste garanti fra virksomheden enten udtrykt eller underforstået. Der er ingen andre garantier udtrykt eller underforstået, som strækker sig ud over forsiden heraf, heri, herunder underforståede garantier for salgbarhed og egnet- hed til et bestemt formål. VONROC vil under ingen omstændigheder være ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælp- ningsmidler vil være begrænsede til reparation eller udskiftning af fejlbehæftede enheder eller dele. Produktet og brugermanualen kan ændres. Specifi- kationerne kan ændres uden forudgående varsel.50
