NÁVOD K OBSLUZE RH504AC Vonroc

CS Překlad původního návodu k používání 73

A

5 2 9 4 7 6 1 3 10

B

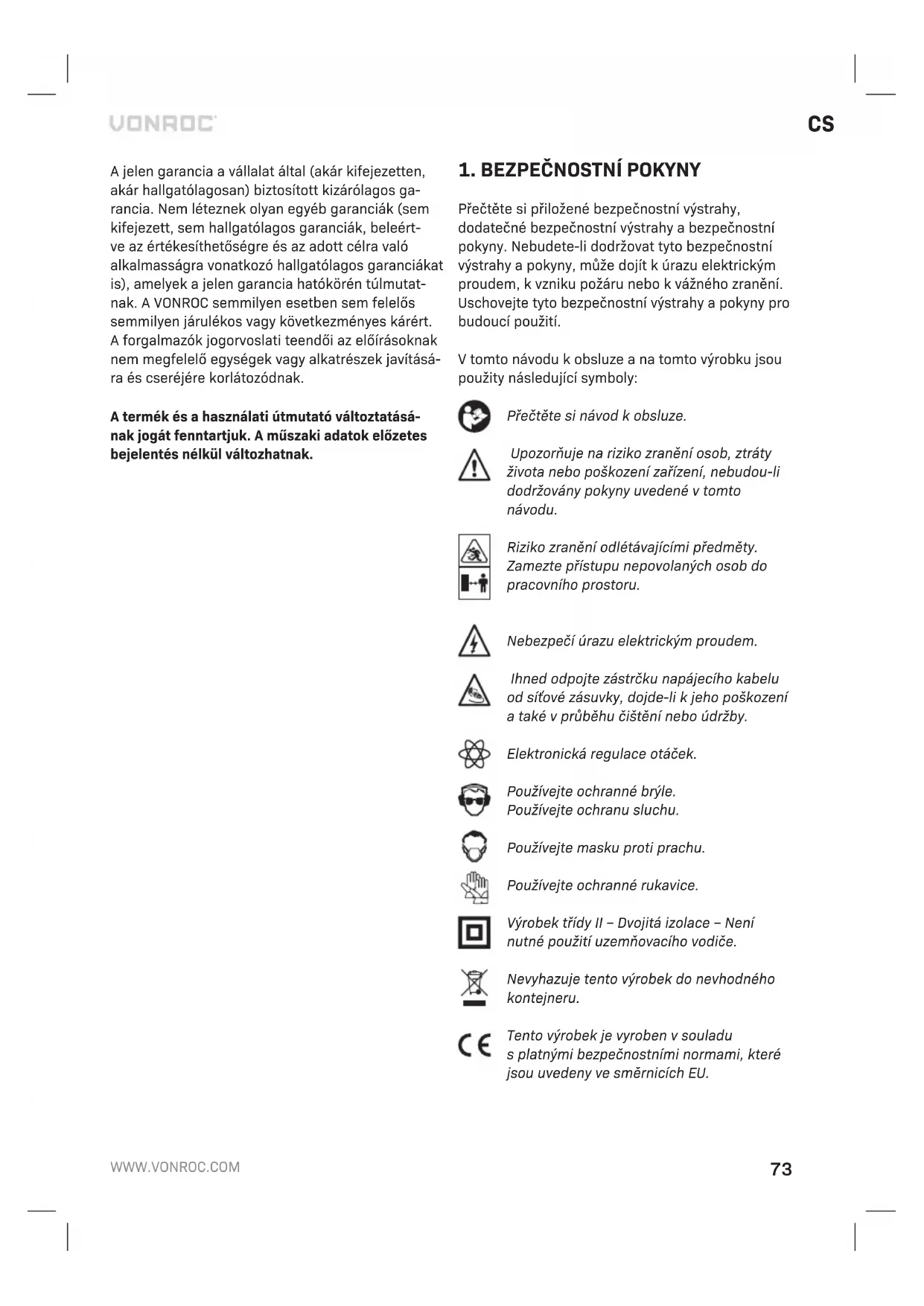

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu k obsluze a na tomto výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Riziko zranění odlétávajícími předměty. Zamezte přístupu nepovolaných osob do pracovního prostoru.

Nebezpečí úrazu elektrickým proudem.

Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li k jeho poškození a také v průběhu čištění nebo údržby.

Elektronická regulace otáček.

Používejte ochranné brýle. Používejte ochranu sluchu.

Používejte masku proti prachu.

Používejte ochranné rukavice.

Výrobek třídy II – Dvojitá izolace – Není nutné použití uzemňovacího vodiče.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, ke vzniku požáru nebo k vážnému zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Termín „elektrické nářadí“ v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte pracoviště uklizené a dobře osvětlené. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa s přítomností hořlavých kapalin, plynů nebo prachu. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.
c) Při práci s tímto elektrickým nářadím udržujte děti a okolostojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrickábezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adapté zástrček. Neupravené zástrčky a odpovídající zásuvky sníží riziko úrazu elektrickým proudem.
b) Vyvarujte se kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-li k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro přenášení nebo tahání tohoto elektrického nářadí a netahejte za tento kabel při odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel přes horké a mastné povrchy nebo přes ostré hrany, a aby se nedostal do kontaktu s pohybujícími se částmi. Poškozené nebo za-

motané kabely zvyšují riziko úrazu elektrickým proudem.

e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

3) Bezpečnostosob

a) Při práci s tímto elektrickým nářadím bud’te stále pozorní; sledujte, co provádíte, a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může způsobit velmi vážná zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.
c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spínači nebo připojení elektrického nářadí ke zdroji elektrické energie, je-li spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.
f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně

plní svoji funkci. Použití odsávání prachu může snížit rizika spojená s prací v prašném prostředí.

h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší pozornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.
4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Elektrické nářadí, které nelze ovládat pomocí spouštěcího spínače, je velmi nebezpečné a musí být opraveno.
c) Pred prováděním jakéhokoliv seřízení, pred výměnou příslušenství nebo pred uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte nevyrovnání nebo váznutí pohyblivých částí, poškození součástí a jiné stavy, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, zajistěte jeho opravu dříve, než jej použijete. Mnohé nehody bývají způsobeny nedostatečnou údržbou elektrického nářadí.
f) Udržujte řezné nástroje ostré a čisté U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. v souladu s těmito pokyny a berte v úvahu pracovní podmínky a práci, která má být provedena. Použití elektrického nářadí pro práce, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují

bezpečnou manipulaci a ovládání nářadí v neo- čekávaných situacích.

5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.
b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Když akumulátor nepoužíváte, uložte jej mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) Za nevhodných podmínek může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátery se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor a nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a ne-nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.

6) Servis

a) Svěřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO VRTACÍ KLADIVA

a) Používejte ochranu sluchu. Nadměrné působení hluku může mít za následek ztrátu sluchu.
b) Používejte přídavné rukojeti, jsou-li s nářadím dodávány. Ztráta kontroly může způsobit zranění osob.
c) Při provádění prací, během nichž se může pracovní nástroj dostat do kontaktu se skrytým elektrickým vedením nebo s vlastním napájecím kabelem, držte elektrické nářadí pouze za izolovaná místa určená pro úchop. Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem.

Elektrická bezpečnost

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

• Nepoužívejte tento výrobek, je-li poškozen jeho napájecí kabel nebo zástrčka.
• Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto zařízení a které mají minimální průřez 1,5 mm². Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE O NÁŘADÍ

Určené použití

Toto vrtací kladivo je určeno pro přiklepové vrtání otvorů do zdiva, jako jsou cihly, beton a podobné materiály. Je také vhodné pro vrtání do dřeva, kovu, keramiky a plastu. Mimoto může být toto nářadí použito jako demoliční kladivo, je-li použito společně s dodávanými sekáči SDS. Toto nářadí není v žádném případě určeno pro jiné pracovní aplikace.

Není vhodné pro použití na staveništích.

TECHNICKÉ ÚDAJE

Model č. RH504AC
Napětí sítě 230 V~
Frekvence sítě 50 Hz
Příkon 1 500 W
Otáčky naprázdno 0–860/min
Počet rázů 0–4 250/min
Maximální průměr vrtáku- Beton- Ocel- Dřevo	32 mm 13 mm 42 mm
Hmotnost 5,2 kg
Akustický tlak (LPA)	92,7 dB(A) K = 3 dB(A)
Akustický výkon (LWA)	103,7 dB(A) K = 3 dB(A)
Vibrace
Příklepové vrtání do betonu a_h,H	17,360 m/s ^2 K = 1,5 m/s ^2
Sekání a_h,Cheq	13,334 m/s ^2 K = 1,5 m/s ^2

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návo- du byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

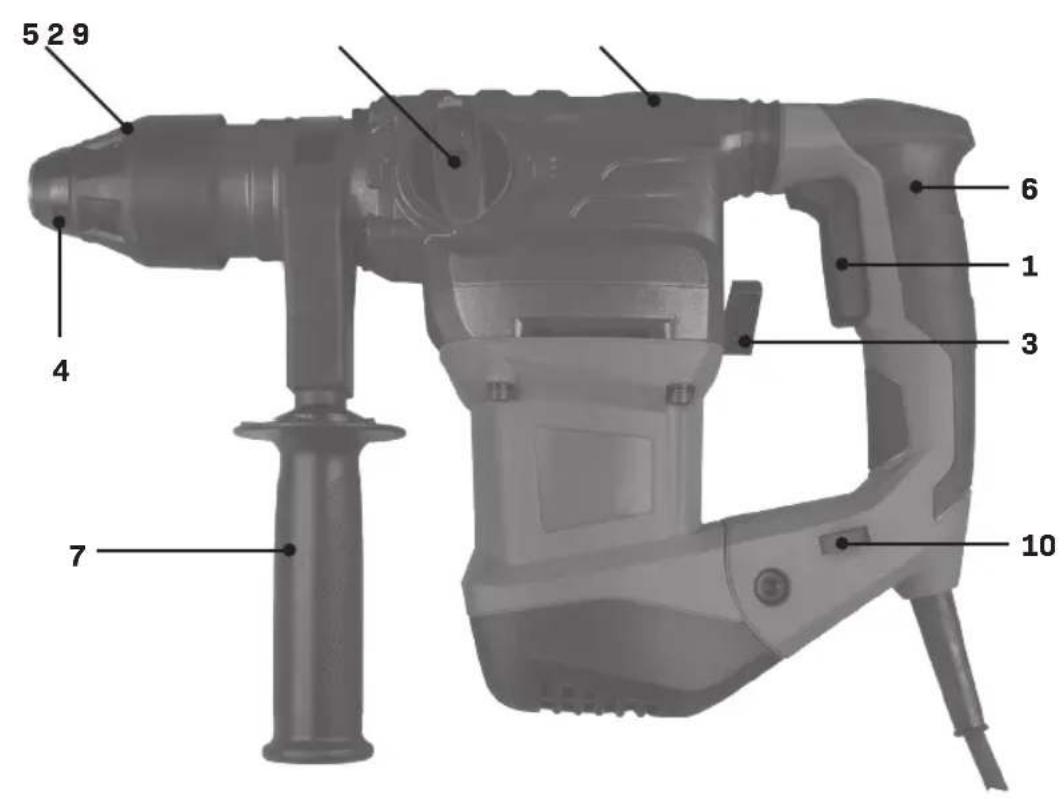

POPIS

Čísla v následujícím textu odkazují na obrázky na stranách 2–3.

1. Spínač zapnuto/vypnuto
2. Volič funkce
3. Páčka voliče kladiva

4. Sklíčidlo

5. Upínací objímka

6. Hlavní rukojeť
7. Pomocná rukojeť
8. Zachytávač prachu
9. Mazací bod
10. Regulační kolečko elektronické regulace otáček

3. SESTAVENÍ

Před sestavením nářadí vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky.

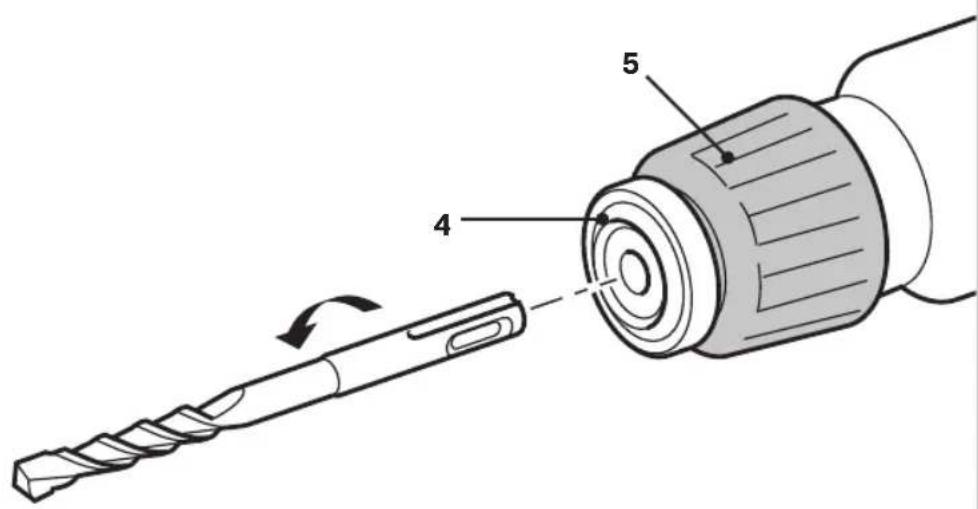

Montáž a demontáž příslušenství (obr. B)

Upozornění: Vrtáky a sekáče mohou být velmi horké.

Nepoužívejte tupé vrtáky nebo sekáče. Tupé vrtáky nebo sekáče musíte naostřit nebo vyměnit.

Vložení

1. Naneste několik kapek oleje na hřídel příslušenství.
2. Posuňte upínací objímku (5) směrem dozadu.
3. Vložte příslušenství do sklíčidla (4).
4. Zajistěte příslušenství otočením proti směru pohybu hodinových ručiček, dokud nezapadne na určené místo.
5. Uvolněte upínací objímku (5).

Vyjmutí

1. Posuňte upínací objímku (5) směrem dozadu.
2. Vyjměte příslušenství ze sklíčidla (4).
3. Uvolněte upínací objímku (5).

Nasazení a sejmutí pomocné rukojeti (obr. C)

Nasazení

1. Povolte pomocnou rukojeť (7) otáčením proti směru pohybu hodinových ručiček.
2. Nasadte pomocnou rukojeť (7) nasunutím přes sklíčidlo (4).
3. Otočte pomocnou rukojeť (7) do požadované polohy.
4. Utáhněte pomocnou rukojeť (7) otáčením ve směru pohybu hodinových ručiček.

Sejmutí

1. Povolte pomocnou rukojeť (7) otáčením proti směru pohybu hodinových ručiček.

2. Sejměte pomocnou rukojeť (7).

3. Utáhněte pomocnou rukojeť (7) otáčením ve směru pohybu hodinových ručiček.

Montáž a demontáž zachytávače prachu (obr. D)

Zachytávač prachu (8) zabraňuje vnikání prachu do nářadí při vrtání do stropů.

Poškozený zachytávač prachu (8) okamžitě vyměňte.

Nasazení

1. Je-li to nutné, vyjměte příslušenství ze sklíčidla (4).
2. Nasuňte zachytávač prachu (8) přes hřídel příslušenství.
3. Zasuňte příslušenství se zachytávačem prachu (8) do sklíčidla (4).

Sejmutí

1. Vyjměte příslušenství se zachytávačem prachu (8) ze sklíčidla (4).
2. Sejměte zachytávač prachu (8) z příslušenství.

4. POUŽITÍ

Vrtací kladiva vyžadují od obsluhy při použití velmi malý tlak. Nadměrný tlak působící na nářadí může vést k zbytečnému přehřívání motoru a k nadměrnému zahřívání pracovního nástroje. Může také dojít k deformaci pracovního nástroje a k problémům při jeho vyjímání z nářadí.

Zapnutí a vypnutí (obr. A)

• Chcete-li nářadí zapnout, stiskněte spínač zapnuto/vypnuto (1).
• Chcete-li nářadí vypnout, uvolněte spínač za-pnuto/vypnuto (1).

Předvolba otáček (10)

Požadované otáčky můžete předvolit pomocí regulátoru otáček. Otáčky mohou být nastaveny také během chodu nářadí.

1 - 2 = nízké otáčky
3 - 4 = střední otáčky
5 - 6 = vysoké otáčky
Max = maximální otáčky

Požadované otáčky závisí na zpracovávaném materiálu a mohou být určeny praktickou zkouškou.

Nastavení provozního režimu (obr. A a E)

Volič vrtáku (2) a páčka voliče kladiva (3) musí být nastaveny podle požadovaného provozního režimu. Nastavení provozního režimu je v níže uvedené tabulce a na obr. E.

Nastavení provozního režimu (obr. E)

A) Sekání (funkce sekáče): pro sekání a nenáročné demoliční práce.
B) Příklepové vrtání (s funkcí příklepu): pro vrtání do zdiva, cihel, betonu a podobných materiálů.
C) Vrtání (bez příklepu): pro vrtání do různých materiálů.
D) Nastavení úhlu sekáče.

Nastavte volič vrtáku (2) a páčku voliče kladiva (3) do požadované polohy.

Rady pro uživatele

• Pro vrtání velkých otvorů, například do velmi tvrdého betonu, nejdříve použijte malý vrták pro vyvrtání vodicího otvoru a potom použijte vrták požadované velikosti.
• Držte nářadí pevně oběma rukama. Dávejte po-zor, protože se vrták může zaseknout a při tom může dojít k náhlému otočení nářadí (zejména při vrtání hlubokých otvorů).
• Nevyvíjejte na nářadí příliš velký tlak a nechejte jej pracovat jeho vlastním tempem.

5. ÚDRŽBA

Před čištěním a prováděním údržby nářadí vždy vypněte a vypojte zástrčku napájecího kabelu ze síťové zásuvky.

Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

škozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/ES týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromaždována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s požadavky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebování;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;
• Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, ať už výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné ani následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Specifikace mohou být změněny bez dalšího upozornění.

CE
