HASZNÁLATI ÚTMUTATÓ RH504AC Vonroc

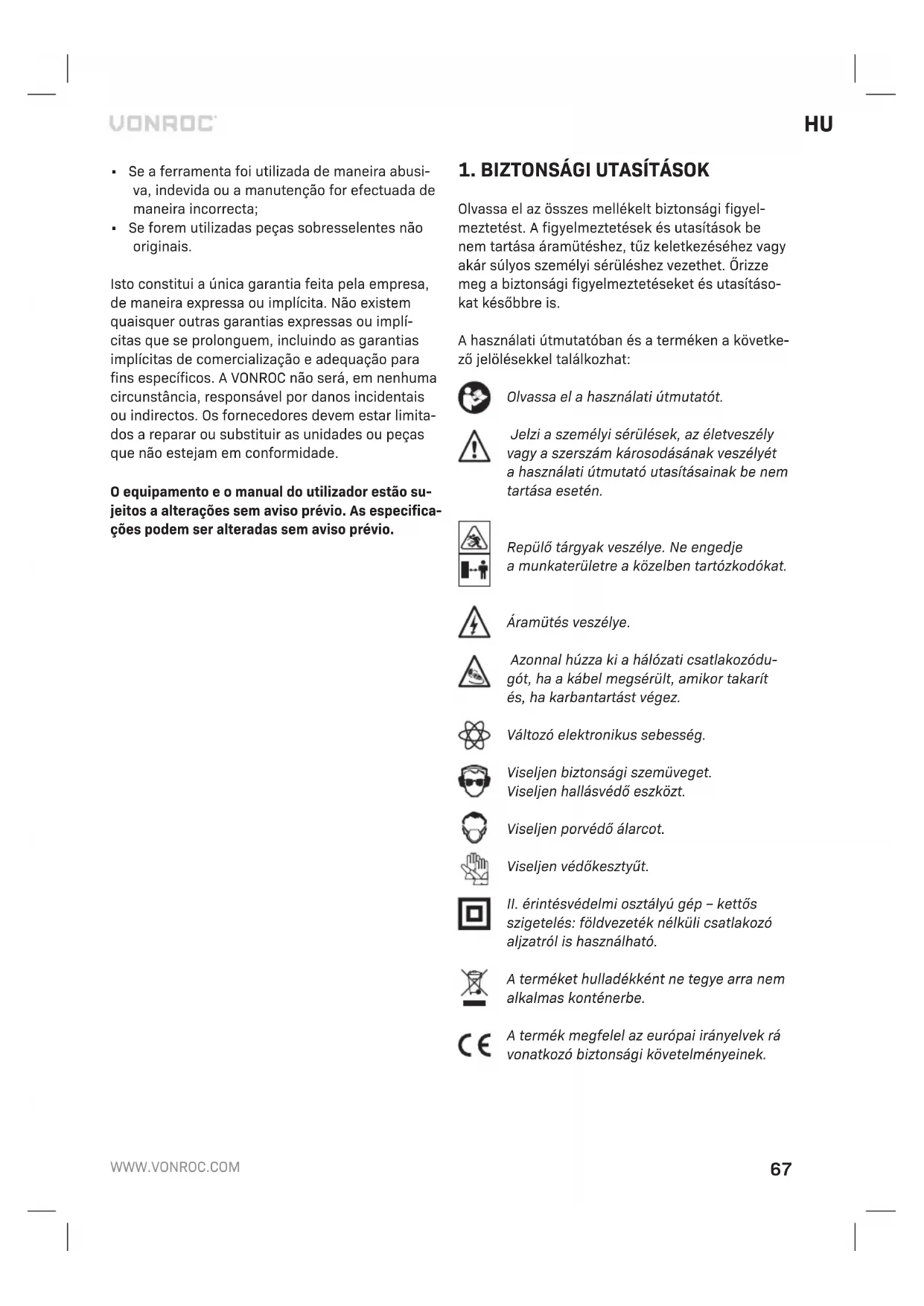

HU Eredeti használati utasítás fordítása 67

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Örizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét a használati útmutató utasításainak be nem tartása esetén.

Repülő tárgyak veszélye. Ne engedje a munkaterületre a közelben tartózkodókat.

Áramütés veszélye.

Azonnal húzza ki a hálózati csatlakozódu- gót, ha a kábel megsérült, amikor takarít és, ha karbantartást végez.

Változó elektronikus sebesség.

Viseljen biztonsági szemüveget. Viseljen hallásvédő eszközt.

Viseljen porvédő álarcot.

Viseljen védőkesztyűt.

II. érintésvédelmi osztályú gép – kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

AZ ELEKTROMOS GÉPEKRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és utasítást.

A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes figyelmeztetést és utasítást órizze meg, mert később még szüksége lehet rájuk.

A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámára utal.

1) A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a figyelmét, elveszítheti az irányítást.

2)Elektromosbiztonság

a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámokhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste födelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. Ha víz kerül az elektromos szerszámba, nagyobb az áramütés veszélye.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa

távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megteke-redett kábelek növelik az elektromos áramütés veszélyét.

e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha az elektromos szerszámot minden képpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.

3)Személyibiztonság

a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon szerszámgépet. Az elektromos szerszámok használata közben egyetlen pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.

b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.

c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá az elektromos szerszámot, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkat-részein felejtett csavarkulcs vagy beállító kulcs személyi sérülést eredményezhet.

e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. így

könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.

f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. A gondatlan cselekvés már a másodperc törtrésze alatt is súlyos sérülést okozhat.
4) Az elektromos szerszám használata és ápolása a) Az elektromos szerszámot tilos túlzott erő- kifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám biztonságo- sabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/agy az ak- kumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos termék véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszám rendkívül veszélyes lehet szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az

elektromos szerszám sérült, használat előtt javíttassa meg. A nem megfelelően karbantar-tott elektromos szerszámok számos balesetet okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörül-mények és az elvégzendő feladat figyelem-bevételével. Ha az elektromos szerszámot a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltöt használja. Az a töltő, amely alkalmas egy bizonyos típusú akkumulátor töltésére, másik típusú akkumulátornál tűzveszélyt okozhat.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor az akkumulátor nincs használatban, óvja olyan más fém tárgyaktól, mint a gémkapocs, a pénzérme, kulcs, szög, csavar és más kis fém tárgyak, amely a két kapcsot össze képes kötni. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Nem előírásszerű körülmények között az akku- mulátorból folyadék szivároghat; kerülje a vele való érintkezést. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a szemébe folyadék került, ezenkívül forduljon orvoshoz is. Az akku- mulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hömérséklettől óvja az akkucsomagot és a szerszámot. Ha tüznek vagy 130 °C-on felüli hömérsékletnek teszi ki,

robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F“-nak (Fahrenheit-foknak) felel meg.

g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszá-mot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.

6) Szerviz

a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ezzel biztosítja az elektromos szerszám folyamatosan biztonságos működését.
b) Sérült akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK A FÚRÓKALAPÁCSOKRA VONATKOZÓAN

a) Viseljen fülvédő eszközt. A magas zajszint halláskárosodást okozhat.
b) Ha a szerszámnak vannak segédfogantyúi, akkor használja őket. A gép feletti uralom elvesztése balesetet okozhat.
c) Az elektromos szerszámot a szigetelt markolási felületeinél fogja, ha olyan müveletet végez, amelynek során előfordulhat, hogy a tartozék rejtett vezetékbe vagy a szerszám saját vezetékébe ütközik. Ha a vágószerszám feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülnek, és a kezelőt áramütés érheti.

Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
• Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm² vastag. Ha tekercset használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.

2. A GÉP ADATAI

Rendeltetés

A fúrókalapáccsal tégla, beton és hasonló anyagú falazatba készíthető furat. Fa, fém, kerámia és műanyag fúrására is alkalmas. A gép ezen felül bontókalapácsként is használható a hozzá tartozó SDS hidegvésőkkel. A gép más célra semmi esetre sem használható.

Nem alkalmas építkezésen történő használatra.

MÜSZAKI ADATOK

Modellazonosító RH504AC
Hálózati feszültség 230 V ~
Hálózati frekvencia 50 Hz
Felvett teljesítmény 1500 W
Üresjáratí fordulatszám 0-860/perc
Ütéssebesség 0-4250/min
Legnagyobb fúró átmérő
- Beton	32 mm
- Acél	13 mm
- Fa	42 mm
Súly 5,2 kg
Hangnyomás (LPA)	92,7 dB(A) K=3 dB(A)
Hangteljesítmény (LWA)	103,7 dB(A) K=3 dB(A)
Rezgés
Fúrókalapács betonon a_h,HD	17,360 m/s ^2 K=1,5 m/s ^2
Vésés a_h,Cheq	13,334 m/s ^2 K=1,5 m/s ^2

Rezgésszint

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 60745 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a 2–3. oldal képeire utalnak.

1. Főkapcsoló
2. Fúróválasztó kapcsoló
3. Kalapácsválasztó kar
4. Tokmány
5. Záróhüvely
6. Fő markolat
7. Segédmarkolat
8. Porgyújtő
9. Kenési pont
10. Az elektronikus fordulatszám-szabályozás állító-kereke

3. ÖSSZESZERELÉS

Szerelés előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

Tartozék felhelyezése, levétele (B ábra)

Vigyázat: a fúrók, vésők rendkívül felforrósodhatnak.

Ne használjon tompa fúrófejet vagy vésőt. A tompa fúrófejeket vagy vésőket azonnal élezze meg vagy cserélje ki.

Felszerelés

1. Cseppentsen pár csepp olajat a tartozék tengelyére.
2. Csúsztassa hátra a záróhüvelyt (5).
3. Helyezze be a tartozékot a tokmányba (4).
4. Rögzítse a tartozékot úgy, hogy az óramutató járásával ellentétes irányba forgatja, amíg a helyére nem rögzül.
5. Oldja ki a záróhüvelyt (5).

Eltávolítás

1. Csúsztassa hátra a záróhüvelyt (5).
2. Vegye ki a tartozékot a tokmányból (4).
3. Oldja ki a záróhüvelyt (5).

A segédmarkolat felhelyezése és levétele (C ábra)

Felszerelés

1. Az óramutató járásával ellentétes irányba forgatva lazítsa meg a segédmarkolatot (7).
2. Szerelje fel a segédmarkolatot (7) a tokmányra (4) csúsztatva.
3. Forgassa a segédmarkolatot (7) a kívánt pozícióba.
4. Húzza meg a segédmarkolatot (7) az óramutató járásával megegyező irányban elforgatva.

Eltávolítás

1. Az óramutató járásával ellentétes irányba forgatva lazítsa meg a segédmarkolatot (7).
2. Távolítsa el a segédmarkolatot (7).
3. Húzza meg a segédmarkolatot (7) az óramutató járásával megegyező irányban elforgatva.

A porgyújtő felhelyezése és levétele (D ábra)

A porgyűjtő (8) megakadályozza a por bejutását a gépbe, amikor mennyezetekben végez fúrást.

A sérült porgyűjtőt (8) azonnal ki kell cserélni.

Felszerelés

1. Ha szükséges, vegye ki a tartozékot a tokmányból (4).
2. Csúsztassa rá a porgyűjtőt (8) a tartozék tengelyére.
3. Helyezze be a tartozékot a porgyűjtővel (8) együtt a tokmányba (4).

Eltávolítás

1. Távolítsa el a tartozékot a porgyűjtővel (8) együtt a tokmányból (4).
2. Távolítsa el a porgyűjtőt (8) a tartozékról.

4. KEZELÉS

A fúrókalapácsot csak nagyon kicsit kell nyomni. A szerszámra kifejtett nagyon erős nyomás miatt feleslegesen túlmelegszik a motor, pörkölődik a használt szerszám. A fúróhegy akár úgy el is görbülhet, hogy nem lehet kivenni a gépből.

Bekapcsolás, kikapcsolás (A ábra)

• A gép bekapcsolásához nyomja meg az üzemi kapcsolót (1).
• A gép kikapcsolásához engedje fel a főkapcsolót (1).

Fordulatszám-előválasztás (10)

A kívánt fordulatszám előzetesen a görgetőkerékkel állítható be. A fordulatszám működés közben is beállítható.

1 - 2 = alacsony fordulatszám
3 - 4 = közepes fordulatszám
5-6 = magas fordulatszám

Max = maximális fordulatszám

A kívánt fordulatszám a munkadarab anyagától függ, és próbálgatással határozható meg.

Az üzemmód beállítása (A és E ábra)

A fúróválasztó kapcsolót (2) és a kalapácsválasztó kart (3) a kívánt üzemmódnak megfelelően kell beállítani. A kívánt üzemmód beállításához tekintse meg az alábbi táblázatot és az E ábrát.

Az üzemmód beállítása („E” ábra)

A) Vésés (véső funkció): véséshez és bontási munkákhoz.
B) Kalapálás-fúrás (ütvefúrási funkcióval): tégla, beton és hasonló anyagú falazatba történő fúráshoz.
C) Fúrás (ütvefúrási funkció nélkül): különböző anyagok fúrásához.
D)Vésőszögbeállítása.

Forgassa a fúróválasztó kapcsolót (2) és a kalapácsválasztó kart (3) a kívánt pozícióba.

Használati tanácsok

• Nagy furatoknál, például kemény betonban, először készítsen kisebb heggyel próbafuratot, majd utána fúrja ki a névleges méretre.
• Tartsa erősen a gépet mindkét kezével. Számítson rá, hogy a fúró megszorulhat és emiatt a gép hirtelen elfordulhat (különösen mély furatok esetén).
• Ne nyomja túl erősen a gépet, hagyja, hogy a gép végezze a munkát.

5. KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Ne használjon oldószert, benzint, alkoholt, ammóniát stb. Az ilyen vegyszerek kárt tesznek a szintetikus alkatrészekben.

KÖRNYEZETVÉDELEM

ás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó gyűjtőpontokon kell leadni.

Csak EU országokban

Elektromos szerszámokat ne dobjon a háztartási hulladékok közé. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC vállalathoz.

A szavatosság nem érvényes a következő körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódnak.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
